智驾多传感器时间同步：从硬件触发到软触发PPS+GPRMC

激光雷达、摄像头、毫米波雷达各自采样，却必须在同一根时间轴上对齐------这是多传感器融合的隐形地基。

做智驾感知的工程师，大概率遇到过这些"玄学问题"：激光雷达点云投影到图像上总是差那么一点，标定怎么调都对不齐；多模态 3D 检测的 mAP 上不去，远距离目标老是误检漏检；多目标跟踪的ID 频繁切换，高速上跟丢前车；360度拼接的点云出现重影，建图定位莫名漂移。

第一反应往往是"标定不准"或"模型不行"，但实际排查下来，相当一部分问题的根源不在空间，而在时间------多传感器的时间同步没做好。

时间同步是多传感器融合的"隐形地基"：它不直接产出检测框，却决定了所有融合算法的输入质量。地基歪了，上面的标定、检测、跟踪、定位全都会出问题。本文从原理到实车落地，完整拆解智驾多传感器时间同步的技术方案。

|----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------|
| 核心判断 ：时间同步的本质，是让所有传感器"用同一个时钟计时、在同一个时刻采样 "。它包含两层：绝对时间基准（所有时间戳锚定到 UTC）和相对采样时刻（各传感器在同一瞬间曝光 / 采样）。按实现方式分为三条路线------硬件同步（微秒至纳秒级，精度天花板）、软件同步（毫秒级，低成本兜底）、PPS+GPRMC（硬件锚点 + 软件补偿，±10 ms 至 ±1 ms，量产性价比之王）。时间同步误差会以 1:1 比例转化为空间测量误差------108 km/h 下 10 ms 误差就是 0.3 m 位移，50 ms 就是 1.5 m（接近一条车道），没有任何算法能完全消除这个刚性偏差。 |

01 为什么时间同步是多传感器融合的 " 隐形地基 "

1.1 时间同步的两层含义

|--------|-------------------------|------------------------|
| 层次 | 含义 | 解决什么问题 |
| 绝对时间基准 | 所有传感器的时间戳锚定到统一时钟（如 UTC） | 不同传感器的数据能在全局时间轴上找到对应位置 |
| 相对采样时刻 | 各传感器在同一瞬间完成曝光 / 采样 | 融合时使用的是同一时刻、同一空间位置的观测 |

只有绝对时间基准而没有相对采样对齐，数据仍然是"错位"的------你知道激光帧是 t0、图像帧是 t0+50ms，但它们描述的不是同一个瞬间的世界。

1.2 时间不同步的典型现象

|---------------------|--------|-----------------------|
| 现象 | 常被误判为 | 实际根因 |
| 点云投影到图像总是错位 | 外参标定不准 | 激光与相机采样时刻差几十毫秒 |
| 3D 检测 mAP 低、远距离误检漏检 | 模型能力不足 | 多模态输入时空错位，训练和推理数据不一致 |
| 跟踪 ID 频繁切换、跟丢目标 | 跟踪算法差 | 毫米波测速与激光位置不同步，卡尔曼滤波发散 |
| 多激光 / 多相机拼接重影 | 标定漂移 | 同一运动目标在不同传感器中出现在不同位置 |
| SLAM 建图定位漂移 | 里程计不准 | 时间同步误差传导到位姿估计 |

1.3 为什么智驾场景对时间同步特别敏感

•高速运动：车辆与目标相对速度常达 30 m/s 以上，毫秒级时间差就对应厘米至米级空间差；

•传感器异构：激光雷达 10 Hz、摄像头 30 Hz、毫米波 20 Hz，采样率不同步，天然需要时间对齐；

•融合依赖时空对齐：前融合、BEV 融合都要求输入是同一时刻的观测；

•安全相关：AEB、高速领航等功能对感知延迟和精度有严格要求。

所以呢？ 时间同步不是"锦上添花"的优化项，而是多传感器融合的前置前提。在花大量精力调标定、训模型之前，先确认时间同步做到位，往往能解决80% 的"玄学问题"。

02 硬件同步：从物理层消除时间偏差

硬件同步是高阶智驾量产方案的首选同步方式。它的核心逻辑是从物理层面统一所有传感器的时钟基准与采样触发时刻，从根源上消除时间偏差，也是目前唯一能做到微秒甚至纳秒级同步精度的方案。

域控制器作为主节点，通过硬线触发或硬件 PTP 让所有传感器在同一瞬间采样。

2.1 统一时钟源：三类方案

硬件同步的根基，是让所有传感器共享同一个全局时钟基准。车载场景中主流的统一时钟源分为三类：

|-------------------------|--------------------------|---------------------------------|
| 时钟源 | 精度 | 适用场景 |
| 卫星导航时钟源（GPS / 北斗 / 伽利略） | PPS 上升沿与 UTC 整秒偏差 ±50 ns | 量产车最常用的全局时钟源，输出秒脉冲（PPS）+ UTC 时间 |
| 车载高精度恒温晶振（OCXO） | 日漂移 ≤ 10 ppb | 卫星时钟的补充，隧道 / 地下车库等无卫星信号时守时 |
| 原子钟 | 纳秒级 | L4 级无人驾驶测试车、特种作业车辆，成本极高、体积大 |

统一时钟源解决了"所有传感器用同一个秒表计时"的问题。硬件同步的第二步，是解决"所有传感器在同一时刻按下快门"的问题------硬件触发同步。

2.2 两种硬件触发同步架构

量产车中，硬件触发同步普遍采用"域控制器为主节点、所有传感器为从节点"的主从同步架构，核心分为两种实现方式：

|-------------------------|-----------------------------------------------------------|---------|---------------------------------------|
| 方式 | 原理 | 精度 | 特点 |
| 硬线触发同步 | 域控制器通过专用硬件 IO 触发线，向所有传感器同时发送采样触发脉冲 | ±1 μs | 不受软件负载和总线传输影响，是特斯拉、蔚来、理想等头部品牌高阶智驾的标配 |
| 硬件 PTP（IEEE 1588 PTPv2） | 基于车载以太网，域控制器为主时钟、支持硬件 PTP 的传感器为从时钟，通过以太网报文交互实时校准时钟偏差并同步触发 | ±100 ns | 无需额外布设触发线，布线成本低、扩展性强，是当前车载域控架构的主流发展方向 |

2.3 硬件同步的优缺点

|---------------------------------------|---------------------------------------------------------------|
| 核心优势 | 核心短板 |
| 同步精度极高，可实现微秒至纳秒级，抖动极小，从根源上消除时间偏差 | 硬件成本高，需要域控配备专用触发 IO、支持硬件 PTP 的以太网 PHY 芯片，传感器本身也必须支持硬件触发 / PTP |
| 稳定性强，不受 CPU 负载、系统调度、总线传输抖动的影响，车规级可靠性高 | 扩展性差，后期新增传感器需要修改硬件布线和域控硬件设计，适配周期长 |
| 可实现多传感器严格同步触发，完美匹配高速、高阶智驾的严苛需求 | 对硬件设计要求高，车载复杂电磁环境下需做严格的 EMC 防护，避免触发信号受干扰 |

|-------------------------------------------------------------|
| 一句话总结 ：硬件同步是高阶智驾的首选方案，只要硬件条件允许，优先做硬件同步------这是同步精度的天花板。 |

**所以呢？**硬件同步的价值在于"把时间偏差消灭在物理层"，让软件层不再需要为时间对齐操心。但它的门槛也在于硬件------不是所有传感器、所有车型都具备硬件触发或 PTP 能力，这就引出了下一节的软件同步方案。

03 软件同步：低成本场景的兜底方案

3.1 软件同步的核心逻辑

软件同步是在无法改造硬件、传感器不支持硬件触发的场景下，通过算法实现时钟对齐的兜底方案。它的核心逻辑是不改变传感器的采样时刻，而是通过算法在线估计不同传感器与全局时钟的偏差，在数据层面做时间戳的补偿与对齐。

3.2 软件同步要解决的三大核心偏差

|---------|------------------------------------------------------|-----------------------------------------------------------------|
| 偏差类型 | 成因 | 典型量级 |
| 时钟漂移 | 所有传感器本地晶振都存在固有频率误差，行业用 ppm（百万分之一）标注，是系统性、线性的偏差 | 10 ppm 晶振每秒偏差 10 μs，1 小时累计 36 ms；低成本传感器 100 ppm，1 小时累计可达 360 ms |
| 触发延迟 | 从系统发出软触发指令到传感器真正启动曝光 / 采样的间隔，受 CPU 负载、线程优先级影响，存在随机抖动 | 几十毫秒级，摄像头软触发延迟波动可达 10--50 ms |
| 传输与处理抖动 | 传感器完成采样后，数据经总线传输到域控制器、完成解析处理的时间波动 | 4K 图像以太网传输延迟波动 5--20 ms；激光点云解析、毫米波目标报文接收也有不同程度抖动 |

3.3 三类主流软件同步算法

针对上述三类偏差，车载场景主流的软件同步方案分为三类，精度从低到高排序：

|-------------------|------------------------------------------------------|--------------------------|----------------------------|
| 算法 | 原理 | 精度 | 局限 |
| 线性拟合时钟漂移校准 | 采集一段时间内传感器本地时间戳与全局时间戳的对应关系，用线性回归拟合斜率与截距，建立映射公式 | ±50 ms | 只能补偿固定线性漂移，无法处理随机抖动 |
| 卡尔曼滤波在线偏差估计 | 把时钟漂移、触发延迟、传输抖动作为状态量，实时在线估计偏差并动态更新补偿值 | ±5--10 ms | 可适配晶振温度漂移和总线负载抖动，但仍受软件调度影响 |
| 软件 PTP / NTP 协议同步 | 基于 IEEE 1588 PTP 或 NTP 网络时间协议，通过以太网报文双向交互计算传输延迟与时钟偏差 | 软件 PTP ±1 ms；NTP ±100 ms | NTP 仅适用于非实时性的低优先级场景 |

3.4 软件同步的适用边界

|------------------------------------------------------------------------------------------------------------------|
| 软件同步是兜底方案，仅适用于：无法改造硬件、传感器不支持硬件触发、低速低阶辅助驾驶（L2 基础）等场景。对于高速领航、高阶智驾，软件同步的精度和稳定性不足以满足安全要求，必须采用硬件同步或 PPS+GPRMC 方案。 |

所以呢？ 软件同步的价值在于"让不具备硬件条件的系统也能基本对齐"，但它的精度天花板受限于软件调度和总线抖动------能做到 " 差不多对齐 " ，做不到 " 严格同步 "。在成本和硬件条件允许时，应尽量向上一层方案升级。

04 PPS+GPRMC ：量产车性价比最高的通用方案

4.1 为什么是 PPS+GPRMC

如果说硬件同步是"精度天花板"、软件同步是"低成本兜底"，那么 PPS+GPRMC 就是介于两者之间的"量产性价比之王"------只需要一个卫星导航模块，就能将系统时间同步误差稳定控制在±10 ms 以内，优化后可做到±1 ms 级别，覆盖90% 以上的量产智驾场景需求。

它的核心思想是"硬件锚点 + 软件补偿"：用 PPS 脉冲提供精准的时间锚点（硬件级），用 GPRMC 报文提供绝对时间标签并计算传输延迟补偿（软件级），既不需要传感器支持硬件触发，也不需要专用触发线，改造成本低、适用面广。

4.2 两个核心信号的分工

PPS 上升沿是精准锚点，GPRMC 报文给锚点打上绝对时间标签，中间的延迟tx 必须精确补偿。

|----------|----------------------------------------------------------|----------------------------------------------------|
| 信号 | 是什么 | 核心作用 |
| PPS（秒脉冲） | 卫星导航模块每秒输出的硬件方波脉冲，上升沿与 UTC 整秒时刻严格对齐，偏差通常 ±50 ns 以内 | 提供精准的时间基准锚点。注意：PPS 本身不包含任何时间信息，它只告诉你"此刻就是 UTC 整秒点" |
| GPRMC 报文 | NMEA-0183 协议标准报文，通过串口输出，包含 UTC 绝对时间（年月日时分秒）、定位状态、经纬度、速度等 | 给 PPS 上升沿对应的 UTC 整秒时刻，打上具体的绝对时间标签 |

|---------------------------------------------------------------------------------------------------------------------------------|
| 初学者核心误区 ：PPS 信号本身不包含时间信息，GPRMC 报文才有时间信息；但 GPRMC 报文的传输延迟波动极大，不能用****GPRMC 的接收时刻作为时间锚点 ，只有 PPS 上升沿是精准的。两者必须配合使用，缺一不可。 |

4.3 六步完整落地流程

|--------------------|------------------------------------------------------------|------------------------------------------------|
| 步骤 | 做什么 | 关键要点 |
| 步骤 1：硬件连接与中断配置 | PPS 引脚接到域控制器 / MCU 的高优先级外部中断 IO；模块串口 TX 接到控制器串口 RX | 中断优先级设为最高，屏蔽系统调度干扰；保证 PPS 与 GPRMC 可同步到达控制器 |
| 步骤 2：PPS 上升沿锁存本地时钟 | PPS 上升沿触发硬件中断，中断服务程序内仅锁存当前本地系统时钟计数值，记为 T_pps | T_pps 严格对应 UTC 整秒时刻，是整个同步流程的锚点；中断服务程序必须极简 |
| 步骤 3：GPRMC 报文接收与解析 | PPS 上升沿后，卫星模块立刻输出对应这一整秒的 GPRMC 报文，控制器解析出 UTC 整秒时间，记为 UTC_0 | 必须做校验和校验，避免串口传输错误 |
| 步骤 4：核心延迟补偿 tx 计算 | 将解析完 GPRMC 时锁存的本地时钟值记为 T_end，总延迟 tx = T_end − T_pps | 9600 波特率下 100 字节报文传输约 100 ms；这是最容易踩坑、决定精度的关键环节 |
| 步骤 5：系统全局时钟校准 | T_pps 对应 UTC_0，T_end 对应 UTC_0 + tx；用精准 UTC 校准本地系统时钟，每秒校准一次 | 将本地时钟与 UTC 严格绑定，消除本地晶振漂移误差 |
| 步骤 6：传感器数据时间戳对齐 | 所有传感器数据打上校准后的全局 UTC 时间戳；非整秒时刻通过本地时钟计数值差值计算精确 UTC 时间 | 最终所有传感器时间戳锚定在同一根 UTC 时间轴上 |

4.4 实车优化与踩坑指南

|----------|--------------------------------------------------------|--------------------------------------------------------|
| 优化 / 避坑 | 做法 | 效果 |
| 精度优化 | 串口波特率从 9600 提升至 115200 甚至更高，配合高优先级中断 | GPRMC 传输延迟从 100 ms 压缩至 10 ms 以内，同步精度从 ±10 ms 提升至 ±1 ms |
| 无卫星信号守时 | 隧道、地下车库等无 GPS 场景，用高精度晶振配合 IMU 高频时钟守时，通过之前拟合的时钟漂移参数维持精度 | 避免长时间无卫星信号导致时钟漂移 |
| 避坑一：锚点选择 | 不用 GPRMC 接收时刻当锚点，只用 PPS 上升沿 | 避免报文传输延迟波动导致锚点不准 |
| 避坑二：中断程序 | PPS 中断服务程序只做时钟锁存，禁止串口打印、数据处理等耗时操作 | 避免中断延迟影响锚点精度 |
| 避坑三：报文校验 | GPRMC 报文必须校验和通过后才能使用 | 避免串口传输错误导致时间戳异常 |

所以呢？ PPS+GPRMC 的精髓，是用一个精准的硬件脉冲（PPS）锁住"整秒时刻"，再用一串软件报文（GPRMC）告诉它"这一秒是几点"，中间的传输延迟必须精确补偿。把锚点锁准、把延迟算对、把中断做简，这套方案就能在低成本硬件上做到毫秒级甚至亚毫秒级同步。

05 同步误差如何 " 吃掉 " 感知性能

时间同步误差不是一个抽象的指标，它会以 1:1 的比例转化为空间测量误差，直接决定 3D 目标检测、跟踪、定位全链路的性能上限。没有任何算法可以完全消除它带来的负面影响。

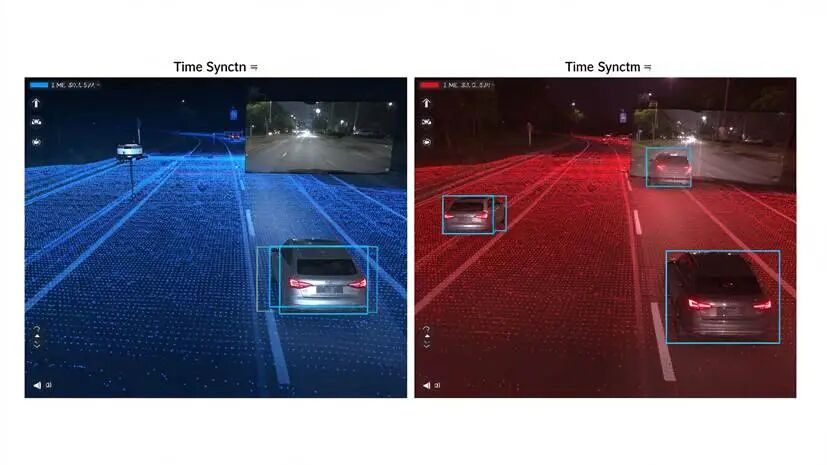

左边同步良好，点云与图像对齐、检测框准确；右边同步误差大，点云错位、检测框偏移、目标跟丢。

5.1 量化传导：时间误差 → 空间误差

用国内高速最常见的工况做量化计算：车辆与前方目标的相对速度为 30 m/s（108 km/h）。

|--------|-------------------|------------------|
| 同步误差 | 相对位移偏差 | 意味着什么 |
| 10 ms | 30 × 0.01 = 0.3 m | 超过小型车辆车身宽度的 1/5 |
| 50 ms | 30 × 0.05 = 1.5 m | 接近一条标准车道的宽度 |
| 100 ms | 30 × 0.10 = 3.0 m | 完全跨车道，目标空间位置彻底失准 |

|-------------------------------------------------------------------------------------------------------|
| 这个偏差是刚性的，不会因为标定精度多高、模型多先进而消失------用 t0 时刻的点云去匹配 t0+50 ms 的图像，本质上是在用两个不同时刻、不同空间位置的观测数据做融合，结果必然是错的。 |

5.2 对 3D 目标检测核心链路的具体影响

|-------------------|----------------------------------------------------------------------------------------------------------------------------|
| 影响环节 | 具体表现 |
| 跨模态前融合与点云-图像配准失效 | 点云投影到 2D 图像赋语义、或图像特征与点云特征在 BEV 融合时，t0 点云投影到 t0+50 ms 图像上，点云完全偏离目标 2D 检测框。很多"点云投影对不齐"的问题，80% 是时间同步没做好，而非标定问题 |
| 3D 检测精度暴跌，误检漏检剧增 | 多模态输入本身时空错位，相当于给模型喂了错误标注数据。实车测试表明：激光雷达与摄像头同步误差超过 50 ms 时，3D 检测 mAP 下降 30% 以上，远距离目标检测精度直接腰斩，出现大量误检（相邻车道判为本车道）和漏检（本车道目标判为背景） |
| 多目标跟踪轨迹发散，ID 频繁切换 | MOT 高度依赖毫米波雷达的测速数据。毫米波与激光雷达同步误差超过 100 ms 时，速度与位置测量值完全不匹配，卡尔曼滤波状态估计直接发散，导致轨迹跳变、ID 切换、跟丢目标。高速场景下跟丢前车，意味着 AEB 紧急制动失效，带来致命安全隐患 |
| 多传感器拼接与定位建图漂移 | 同一运动目标在不同相机中因采样时刻不同出现在不同位置，拼接后出现重复目标导致误检；多激光雷达点云出现运动目标撕裂、重影；时间误差还传导到定位模块，导致激光 SLAM、视觉 SLAM 位姿估计偏差，建图严重漂移，最终整个智驾系统定位失准 |

5.3 行业量产的同步精度分级标准

|-------------|----------------------|---------------------------|
| 智驾等级 | 同步误差要求 | 推荐方案 |
| L2 级基础辅助驾驶 | ≤ 50 ms | 软件同步或 PPS+GPRMC |
| L2+ 级高速领航辅助 | ≤ 10 ms | PPS+GPRMC（优化后 ±1 ms）或硬件同步 |
| L4 级无人驾驶 | ≤ 1 ms，核心传感器需微秒级硬件同步 | 硬件同步（硬线触发或硬件 PTP） |

所以呢？ 时间同步误差不是"差不多就行"的小问题------它是感知系统的性能天花板。10 ms 的差距，在高速上就是 0.3 m 的空间偏差； 50 ms 就是一条车道； 100 ms 就是完全失准。做智驾，先把时间同步的指标定清楚、验到位，比急着训模型更重要。

06 工程落地：如何选型、实施与验收

6.1 按智驾等级与硬件条件选方案

|---------------------------------------|--------------------------------------------|
| 判断条件 | 推荐方案 |
| 传感器支持硬件触发 / 硬件 PTP，且域控有专用 IO 或 PTP 能力 | 优先硬件同步（硬线触发 ±1 μs 或硬件 PTP ±100 ns），这是精度天花板 |
| 传感器不支持硬件触发，但有卫星导航模块，L2+ 高速领航 | PPS+GPRMC（波特率 ≥115200，优化后 ±1 ms），量产性价比最高 |
| L2 基础辅助驾驶，成本敏感，硬件无法改造 | 软件同步（卡尔曼滤波 ±5--10 ms），作为兜底方案 |
| 隧道、地下车库等无卫星信号场景 | 无论哪种方案，都需 OCXO 高精度晶振 + IMU 高频时钟守时 |
| L3 / L4 无人驾驶 | 必须硬件同步，核心传感器做到微秒级 |

6.2 实施 Checklist

|----|--------------------------------------------|
| 类别 | 检查项 |
| 硬件 | 卫星导航模块 PPS 引脚接到域控制器 / MCU 高优先级外部中断 IO |
| 硬件 | 串口波特率 ≥ 115200（PPS+GPRMC 方案） |
| 硬件 | 硬件同步方案：域控支持硬件 PTP 或专用触发 IO，传感器支持硬件触发 / PTP |
| 硬件 | 车载复杂电磁环境下的 EMC 防护，避免触发信号受干扰 |
| 软件 | PPS 中断服务程序极简，仅做时钟锁存，禁止耗时操作 |
| 软件 | GPRMC 报文必须做校验和验证 |
| 软件 | 延迟补偿 tx 精确计算（T_end − T_pps） |
| 软件 | 全局时钟每秒校准一次，消除晶振漂移 |
| 软件 | 所有传感器数据打校准后的 UTC 时间戳 |
| 软件 | 无卫星信号时的守时机制（OCXO + IMU + 漂移参数拟合） |

6.3 验收测试方法

|-----------|----------------------------------------|------------|
| 测试项 | 方法 | 验证什么 |
| 静态精度测试 | 静止状态下，用标准靶标或已知尺寸物体，测量多传感器时间戳偏差 | 基准同步精度 |
| 动态精度测试 | 已知速度的目标通过观测区，比较不同传感器检测到的目标位置差，反推时间同步误差 | 真实工况下的同步精度 |
| 点云-图像投影测试 | 检查运动目标的激光点云投影是否与图像中的目标对齐 | 跨模态时空对齐效果 |
| 长时间稳定性测试 | 连续运行数小时，检查时钟漂移是否累积、同步精度是否下降 | 长期稳定性 |
| 无卫星信号测试 | 隧道 / 地下车库场景下，测试守时精度和恢复能力 | 极端场景鲁棒性 |
| 故障注入测试 | 断开 PPS / 串口，观察系统是否优雅降级、是否报警、是否影响正常作业 | 故障安全性 |

6.4 常见误区

误区一：用 GPRMC **接收时刻当时间锚点。**报文传输延迟波动极大，只有 PPS 上升沿是精准的。

误区二： PPS **中断里做耗时操作。**中断必须极简，只做时钟锁存，串口打印和数据处理放到中断外。

**误区三：不做报文校验。**串口传输可能出错，GPRMC 校验和必须验证通过才能使用。

**误区四：认为软件同步能替代硬件同步。**高速、高阶智驾必须硬件同步，软件同步只适用于低速低阶场景。

**误区五：只测静态精度不测动态。**动态才是真实工况，静态合格不代表动态合格。

**误区六：忽略无卫星信号场景。**隧道、地下车库必须有守时机制，否则时钟会漂移。

**误区七：同步误差不纳入验收指标。**时间同步必须量化验收，不能"感觉差不多"。

所以呢？ 工程落地的关键，是把选型做对、把 checklist 走全、把验收做严。时间同步不是写完代码就完事，而是要在真实工况下、长时间、多场景地验证它确实稳定可靠。

07 能力边界与写在最后

7.1 必须看清的能力边界

•时间同步解决的是"时间对齐"，不解决"空间标定"------外参标定仍然需要单独做，两者缺一不可；

•同步精度受硬件能力上限约束，软件无法突破物理极限------不支持硬件触发的传感器，不可能靠软件做到微秒级同步；

•PPS+GPRMC 依赖卫星信号，无卫星场景（隧道、地下车库）需 OCXO + IMU 守时，长期无信号精度会缓慢下降；

•硬件同步需要传感器和域控双方支持，不是所有硬件都具备这个能力；

•时间同步是感知融合的必要条件，但不是充分条件------同步做好了不代表检测就一定准，还需要标定、模型、数据等多方面配合；

•同步误差无法完全消除，只能控制在可接受范围内，关键是根据智驾等级设定合理的误差预算。

写在最后

时间同步是智驾多传感器融合中最容易被忽视、却最影响根基的环节。它不直接产出检测框，却决定了所有融合算法的输入质量------地基歪了，楼盖得再高也会塌。

评估一套时间同步方案是否靠谱，可以看三件事------

|--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------|
| * 锚点是否精准 ：用 PPS 上升沿或硬件触发脉冲作为时间基准，而不是用软件报文的接收时刻； * 延迟是否补偿 ：串口传输延迟 tx、时钟漂移、触发延迟是否被精确计算和在线补偿； * 动态是否验证 ：是否在真实高速工况下、长时间、多场景地验证了同步精度和稳定性，而不是只在静态下测一次。 |

好的时间同步，是让所有传感器在同一瞬间"看到同一个世界"。做不到这一点，再先进的融合算法，也只是在错误的数据上做精致的计算。把时间同步这件"小事"做扎实，智驾感知的性能天花板，才真正撑得起来。
