学 CNN 的时候,标准卷积大概是第一个真正弄懂的东西,再往后走会陆续碰到转置卷积和其它卷积。它们名字里都带卷积,公式长得也像,但干的事情差得挺远,刚接触时很容易混。

先给一张速览表,脑子里有个整体印象再往下看:

标准卷积 转置卷积
作用 提取特征 / 下采样 上采样 / 放大尺寸
要点 滑动窗口,核不翻转;逐元素乘再求和;打补丁式地看局部 每个输入像素铺一个核块;重叠处累加;是标准卷积的逆操作

一、这两种卷积分别来自哪

标准卷积。 卷积这个概念本身很老,但把它作为神经网络的基本算子,奠基性工作是 LeCun 那一批人。

1989 年他们把手写数字识别和反向传播、卷积结合起来,1998 年的 LeNet-5 已经是现代 CNN 的雏形。2012 年 AlexNet 之后,标准卷积基本成了计算机视觉的默认算子,VGG、ResNet 都在用。

顺带说一句,深度学习里说的"卷积",严格讲是互相关(cross-correlation),核不翻转。这个后面会专门讲。

转置卷积。 它的名字有很多版本:transposed convolution、deconvolution、fractionally-strided convolution。

名字乱是有道理的,因为它数学上就是标准卷积的"转置"------反向传播求梯度时自然冒出来的那个操作,所以叫转置卷积最准确。它不是什么被单独"发明"出来的东西。

几个关键节点:Zeiler 在 2010 和 2014 年最早把它用在特征可视化和反卷积网络里;2015 年 FCN 用它做语义分割的上采样,从此火起来;2016 年 Odena 系统指出了它会带来棋盘效应。棋盘这个问题很关键,后面单独讲。


二、标准卷积

用一个小窗口(卷积核)在图上从左到右、从上到下滑,每滑到一个位置,把窗口里的像素和核对应相乘再求和,得到一个输出值。它管用的原因在于两点:每个输出只看一个小邻域而不是全图;同一个核滑遍全图,参数不随位置变。

输入矩阵X:
X= 1 2 3 4 X = \begin{bmatrix} 1 & 2 \\ 3 & 4 \end{bmatrix} X=1324

卷积核W:
W= 1 2 1 0 1 0 1 0 1 W = \begin{bmatrix} 1 & 2 & 1 \\ 0 & 1 & 0 \\ 1 & 0 & 1 \end{bmatrix} W= 101210101

设 stride=1、padding=1。padding=0 时 3×3 的卷积核放到 2×2 的图上根本盖不住,所以要先把图周围补一圈 0,补完之后变成 4×4:
Xpad = 0 0 0 0 0 1 2 0 0 3 4 0 0 0 0 0 X_{pad} = \begin{bmatrix} 0 & 0 & 0 & 0 \\ 0 & 1 & 2 & 0 \\ 0 & 3 & 4 & 0 \\ 0 & 0 & 0 & 0 \end{bmatrix} Xpad= 0000013002400000

输出尺寸公式:
out= ⌊ in+2×padding−kernelstride ⌋ +1 out = \left\lfloor \frac{in + 2 \times padding - kernel}{stride} \right\rfloor + 1 out=⌊stridein+2×padding−kernel⌋+1

代入本次的参数(in=2,padding=1,kernel=3,stride=1):out = ⌊(2+2×1−3)/1⌋ + 1 = 2,也就是输出 2×2。

要得到输出矩阵的每个位置的值,就是把卷积核盖在 Xpad X_{pad} Xpad 上、从左上角开始逐格滑动。

第一次运算 (卷积核盖在最左上角、对应输出矩阵位置 (0,0)),核覆盖的是 Xpad X_{pad} Xpad 的前 3 行、前 3 列,切出来的 3×3 窗口是:
窗口(0,0)= 0 0 0 0 1 2 0 3 4 \text{窗口}(0,0) = \begin{bmatrix} 0 & 0 & 0 \\ 0 & 1 & 2 \\ 0 & 3 & 4 \end{bmatrix} 窗口(0,0)= 000013024

(因为 Xpad X_{pad} Xpad 是 4×4,左上角的核只压住它的第 0--2 行、第 0--2 列,最右一列和最下一行这次用不到。)

然后做的是逐元素乘再求和 :把这个窗口的 9 个元素,和卷积核 WW W 里同一位置的 9 个元素一一相乘,再全部加起来。写成式子就是下面这样(第一行是窗口最上面一行与核最上面一行相乘,依此类推):
1×0+2×0+1×0 + 0×0+1×1+0×2 + 1×0+0×3+1×4 =5 \begin{aligned} &1\times0 + 2\times0 + 1\times0 \\ +\ &0\times0 + 1\times1 + 0\times2 \\ +\ &1\times0 + 0\times3 + 1\times4 \end{aligned} = 5 + + 1×0+2×0+1×00×0+1×1+0×21×0+0×3+1×4=5

注意这里的乘法是点乘,不是线代里的矩阵乘法。

接着卷积核向右滑一格(对应输出矩阵位置 (0,1)),覆盖 Xpad X_{pad} Xpad 的第 0--2 行、第 1--3 列:
窗口(0,1)= 0 0 0 1 2 0 3 4 0 \text{窗口}(0,1) = \begin{bmatrix} 0 & 0 & 0 \\ 1 & 2 & 0 \\ 3 & 4 & 0 \end{bmatrix} 窗口(0,1)= 013024000
1×0+2×0+1×0 + 0×1+1×2+0×0 + 1×3+0×4+1×0 =5 \begin{aligned} &1\times0 + 2\times0 + 1\times0 \\ +\ &0\times1 + 1\times2 + 0\times0 \\ +\ &1\times3 + 0\times4 + 1\times0 \end{aligned} = 5 + + 1×0+2×0+1×00×1+1×2+0×01×3+0×4+1×0=5

再向下滑一格(对应输出矩阵位置 (1,0)),覆盖第 1--3 行、第 0--2 列:
窗口(1,0)= 0 1 2 0 3 4 0 0 0 \text{窗口}(1,0) = \begin{bmatrix} 0 & 1 & 2 \\ 0 & 3 & 4 \\ 0 & 0 & 0 \end{bmatrix} 窗口(1,0)= 000130240
1×0+2×1+1×2 + 0×0+1×3+0×4 + 1×0+0×0+1×0 =7 \begin{aligned} &1\times0 + 2\times1 + 1\times2 \\ +\ &0\times0 + 1\times3 + 0\times4 \\ +\ &1\times0 + 0\times0 + 1\times0 \end{aligned} = 7 + + 1×0+2×1+1×20×0+1×3+0×41×0+0×0+1×0=7

最后到右下角(对应输出矩阵位置 (1,1)),覆盖第 1--3 行、第 1--3 列:
窗口(1,1)= 1 2 0 3 4 0 0 0 0 \text{窗口}(1,1) = \begin{bmatrix} 1 & 2 & 0 \\ 3 & 4 & 0 \\ 0 & 0 & 0 \end{bmatrix} 窗口(1,1)= 130240000
1×1+2×2+1×0 + 0×3+1×4+0×0 + 1×0+0×0+1×0 =9 \begin{aligned} &1\times1 + 2\times2 + 1\times0 \\ +\ &0\times3 + 1\times4 + 0\times0 \\ +\ &1\times0 + 0\times0 + 1\times0 \end{aligned} = 9 + + 1×1+2×2+1×00×3+1×4+0×01×0+0×0+1×0=9

所以输出是:
Output= 5 5 7 9 Output = \begin{bmatrix} 5 & 5 \\ 7 & 9 \end{bmatrix} Output=5759

有两个地方需要澄清一下:

第一,卷积核不翻转。数学教材里的卷积要求核翻转 180°,但深度学习里做的是互相关,不翻转。PyTorch、TensorFlow 的 conv 都是不翻转的,所以别纠结要不要先把核转一下,不用。

第二,逐元素乘之后再求和。窗口和核是"对应位置相乘",然后把 9 个乘积加起来变成一个数。这其实不是矩阵乘法,是点乘加归约。写成矩阵形式是 Wᵀx,但落到计算就是逐元素乘加。


三、转置卷积

标准卷积是把尺寸变小,转置卷积反过来,把尺寸变大。

最直观的理解方式是:每个输入像素,在输出图上"盖"一个和核一样大的方块,方块里每个位置填"输入值 × 对应核权重";如果多个输入像素的方块重叠了,重叠处就把值加起来。

**标准卷积是核滑过图,转置卷积是图铺到核上。**视角反过来了,这就是它名字里"转置"的来历。

输出尺寸公式(跟标准卷积长得像但方向相反):
out=(in−1)×stride+kernel−2×paddingout = (in - 1) \times stride + kernel - 2 \times padding out=(in−1)×stride+kernel−2×padding

还是 2×2 输入、3×3 核,这次设 stride=2。
X= 1 2 3 4 ,W= 1 2 1 0 1 0 1 0 1 X = \begin{bmatrix} 1 & 2 \\ 3 & 4 \end{bmatrix}, \quad W = \begin{bmatrix} 1 & 2 & 1 \\ 0 & 1 & 0 \\ 1 & 0 & 1 \end{bmatrix} X=1324,W= 101210101

代入本次参数(in=2,stride=2,kernel=3,padding=0):out = (2−1)×2 + 3 − 0 = 5,也就是输出 5×5。

此时可以得知输出矩阵大小为5×5,只不过该矩阵里面的元素值都是0。 需要做的是往空矩阵里填值,依次把输入矩阵的值铺到输出矩阵上。

每个输入像素 (i,j) 铺的位置,是左上角在 (i×stride, j×stride) 处的一个 3×3 块,块里每个元素的值是「输入值 × 核里同一位置的元素」,也就是用输入值去乘卷积核。

第 1 步:把每个输入像素铺成一个块。

输入像素 (0,0),值 1,左上角放在 (0,0),铺下 1×W:
1×W= 1×1 1×2 1×1 1×0 1×1 1×0 1×1 1×0 1×1 = 1 2 1 0 1 0 1 0 1 1 \times W = \begin{bmatrix} 1\times1 & 1\times2 & 1\times1 \\ 1\times0 & 1\times1 & 1\times0 \\ 1\times1 & 1\times0 & 1\times1 \end{bmatrix} = \begin{bmatrix} 1 & 2 & 1 \\ 0 & 1 & 0 \\ 1 & 0 & 1 \end{bmatrix} 1×W= 1×11×01×11×21×11×01×11×01×1 = 101210101

输入像素 (0,1),值 2,左上角放在 (0,2),铺下 2×W,和左边的块重叠一列:
2×W= 2 4 2 0 2 0 2 0 2 2 \times W = \begin{bmatrix} 2 & 4 & 2 \\ 0 & 2 & 0 \\ 2 & 0 & 2 \end{bmatrix} 2×W= 202420202

输入像素 (1,0),值 3,左上角放在 (2,0),铺下 3×W,和上面的块重叠一行:
3×W= 3 6 3 0 3 0 3 0 3 3 \times W = \begin{bmatrix} 3 & 6 & 3 \\ 0 & 3 & 0 \\ 3 & 0 & 3 \end{bmatrix} 3×W= 303630303

输入像素 (1,1),值 4,左上角放在 (2,2),铺下 4×W,四角都重叠:
4×W= 4 8 4 0 4 0 4 0 4 4 \times W = \begin{bmatrix} 4 & 8 & 4 \\ 0 & 4 & 0 \\ 4 & 0 & 4 \end{bmatrix} 4×W= 404840404

第 2 步:把每个输入像素的贡献完整算出来,再叠加。

前面算出的 4 个 3×3 块,只是每个输入像素的"贡献片段"。它们位置不同、互相重叠,要全部叠到一张 5×5 的画布上、重叠处相加,才是最终输出。

最不容易出错的做法是:对每个输入像素,先单独算出它对整张 5×5 输出图的贡献,然后 4 张贡献图逐位置相加。

输入像素 (0,0),值 1,块左上角在 (0,0),对 5×5 的贡献是:
C00= 1 2 1 0 0 0 1 0 0 0 1 0 1 0 0 0 0 0 0 0 0 0 0 0 0 C_{00} = \begin{bmatrix} 1 & 2 & 1 & 0 & 0 \\ 0 & 1 & 0 & 0 & 0 \\ 1 & 0 & 1 & 0 & 0 \\ 0 & 0 & 0 & 0 & 0 \\ 0 & 0 & 0 & 0 & 0 \end{bmatrix} C00= 1010021000101000000000000

输入像素 (0,1),值 2,块左上角在 (0,2),对 5×5 的贡献是:
C01= 0 0 2 4 2 0 0 0 2 0 0 0 2 0 2 0 0 0 0 0 0 0 0 0 0 C_{01} = \begin{bmatrix} 0 & 0 & 2 & 4 & 2 \\ 0 & 0 & 0 & 2 & 0 \\ 0 & 0 & 2 & 0 & 2 \\ 0 & 0 & 0 & 0 & 0 \\ 0 & 0 & 0 & 0 & 0 \end{bmatrix} C01= 0000000000202004200020200

输入像素 (1,0),值 3,块左上角在 (2,0),对 5×5 的贡献是:
C10= 0 0 0 0 0 0 0 0 0 0 3 6 3 0 0 0 3 0 0 0 3 0 3 0 0 C_{10} = \begin{bmatrix} 0 & 0 & 0 & 0 & 0 \\ 0 & 0 & 0 & 0 & 0 \\ 3 & 6 & 3 & 0 & 0 \\ 0 & 3 & 0 & 0 & 0 \\ 3 & 0 & 3 & 0 & 0 \end{bmatrix} C10= 0030300630003030000000000

输入像素 (1,1),值 4,块左上角在 (2,2),对 5×5 的贡献是:
C11= 0 0 0 0 0 0 0 0 0 0 0 0 4 8 4 0 0 0 4 0 0 0 4 0 4 C_{11} = \begin{bmatrix} 0 & 0 & 0 & 0 & 0 \\ 0 & 0 & 0 & 0 & 0 \\ 0 & 0 & 4 & 8 & 4 \\ 0 & 0 & 0 & 4 & 0 \\ 0 & 0 & 4 & 0 & 4 \end{bmatrix} C11= 0000000000004040084000404

第 3 步:4 张贡献图逐位置相加。
C00+C01+C10+C11= 1 2 3 4 2 0 1 0 2 0 4 6 10 8 6 0 3 0 4 0 3 0 7 0 4 C_{00} + C_{01} + C_{10} + C_{11} = \begin{bmatrix} 1 & 2 & 3 & 4 & 2 \\ 0 & 1 & 0 & 2 & 0 \\ 4 & 6 & 10 & 8 & 6 \\ 0 & 3 & 0 & 4 & 0 \\ 3 & 0 & 7 & 0 & 4 \end{bmatrix} C00+C01+C10+C11= 10403216303010074284020604

核对几个位置,看看每个数是怎么加出来的:

  • (0,0) = 1 :只有 C00 C_{00} C00 有值(1),其余三张都是 0 → 1。
  • (0,2) = 3 : C00 C_{00} C00 给 1, C01 C_{01} C01 给 2,其余为 0 → 1+2 = 3。
  • (2,2) = 10 :四张都有值, C00 C_{00} C00 的右下角 1、 C01 C_{01} C01 的左下角 2、 C10 C_{10} C10 的右上角 3、 C11 C_{11} C11 的左上角 4 → 1+2+3+4 = 10。这里是四块交汇处,被盖了 4 次。
  • (2,0) = 4 : C00 C_{00} C00 给 1, C10 C_{10} C10 给 3 → 1+3 = 4。
  • (4,4) = 4 :只有 C11 C_{11} C11 的右下角 4 → 4。

把值矩阵和覆盖次数放一起看,就能理解为什么有的位置亮有的位置暗:
覆盖次数= 1 1 2 1 1 1 1 2 1 1 2 2 4 2 2 1 1 2 1 1 1 1 2 1 1 输出值= 1 2 3 4 2 0 1 0 2 0 4 6 10 8 6 0 3 0 4 0 3 0 7 0 4 \text{覆盖次数} = \begin{bmatrix} 1 & 1 & 2 & 1 & 1 \\ 1 & 1 & 2 & 1 & 1 \\ 2 & 2 & 4 & 2 & 2 \\ 1 & 1 & 2 & 1 & 1 \\ 1 & 1 & 2 & 1 & 1 \end{bmatrix} \quad \text{输出值} = \begin{bmatrix} 1 & 2 & 3 & 4 & 2 \\ 0 & 1 & 0 & 2 & 0 \\ 4 & 6 & 10 & 8 & 6 \\ 0 & 3 & 0 & 4 & 0 \\ 3 & 0 & 7 & 0 & 4 \end{bmatrix} 覆盖次数= 1121111211224221121111211 输出值= 10403216303010074284020604

覆盖次数是 4 的位置(如 (2,2)),值由 4 个块累加,最大;

覆盖次数是 1 的位置,只有 1 个块的贡献;

覆盖次数是 2 的位置,夹在中间。

同一张输出图上,不同位置的累加次数不一样,值自然有大有小------规律性的一亮一暗,就是棋盘格的来源。

棋盘效应

这是转置卷积最要命的问题。理解它的关键,在于同一个输出位置,可能被不同数量的块盖到。盖到的块越多,叠加的值越大;盖到的越少,值越小。这种覆盖次数的不均匀,就是棋盘的根源。

先看一维,最简单。输入是 a b c ,stride=2,每个元素向右铺一个长度为 3 的块:

  • 步长:2。意思是,每处理完一个输入元素,下一个输入元素的起始位置要向后移动 2 格。
  • 块大小 :3。意思是,每个输入元素 a, b, c 都会变成一个长度为 3 的连续块(复制成 3 份,如 [a a a])。
less 复制代码
输入:   a       b       c
块:    [a a a] [b b b] [c c c]
位置:  0 1 2 3 4 5 6
计算每个块的覆盖范围(位置索引)

我们需要把这些块放到一个一维的坐标轴上。公式通常是:

​ 起始位置 = 输入索引 × 步长

  • 元素 a (输入索引 0) :
    • 起始位置 = 0×2=0
    • 块长度 = 3
    • 覆盖位置:0, 1, 2
    • 贡献:位置 0, 1, 2 各加 1 次。
  • 元素 b (输入索引 1) :
    • 起始位置 = 1×2=2
    • 块长度 = 3
    • 覆盖位置:2, 3, 4
    • 贡献:位置 2, 3, 4 各加 1 次。
  • 元素 c (输入索引 2) :
    • 起始位置 = 2×2=4
    • 块长度 = 3
    • 覆盖位置:4, 5, 6
    • 贡献:位置 4, 5, 6 各加 1 次。

数一下每个位置被几个块盖到:

位置 0 1 2 3 4 5 6
被谁盖到 a a a+b b b+c c c
覆盖次数 1 1 2 1 2 1 1

一维的覆盖次数就是 1, 1, 2, 1, 2, 1, 1 这样波动。

二维是两个方向相乘:一个输出位置横向被盖 k 次、纵向被盖 m 次,就一共被 k×m 个块盖到。所以 3×3 核、stride=2 时,覆盖次数矩阵是(详情参考上述第三节):
覆盖次数= 1 1 2 1 1 1 1 2 1 1 2 2 4 2 2 1 1 2 1 1 1 1 2 1 1 \text{覆盖次数} = \begin{bmatrix} 1 & 1 & 2 & 1 & 1 \\ 1 & 1 & 2 & 1 & 1 \\ 2 & 2 & 4 & 2 & 2 \\ 1 & 1 & 2 & 1 & 1 \\ 1 & 1 & 2 & 1 & 1 \end{bmatrix} 覆盖次数= 1121111211224221121111211

这些覆盖次数,落到图像上就是明暗。 块要相加,覆盖 4 次的位置是 4 个块的贡献累加,覆盖 1 次的位置只有 1 个块的贡献。

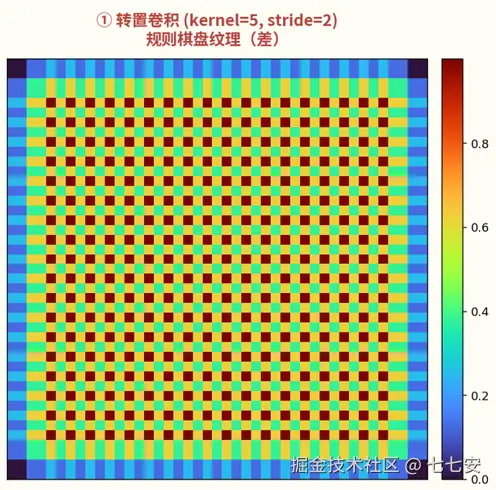

下图是转置卷积在纯色块上的输出,网格纹理很明显。(注意 :并不是第三节用于举例的矩阵所对应的棋盘效应效果图,因为该例子值太杂且尺寸太小,生成的效果图不明显)。

图 1:转置卷积棋盘效应图

反过来想:什么时候没有棋盘? 当核尺寸能被步长整除时(比如 kernel=4、stride=2),相邻块刚好首尾相接、不重叠,覆盖次数处处相等,棋盘就消失了。所以棋盘的本质是核大于步长、且两者不整除------块之间既重叠又不均匀,才拼出格子。


四、两者放在一起看

对比项 标准卷积 转置卷积
解决的问题 特征提取 尺寸放大(上采样)
核是否翻转 不翻转 不翻转
乘法类型 点乘 + 求和 点乘 + 累加
输出尺寸公式 (in+2p-K)/s+1 (in-1)×s+K-2p
归一化 固定(窗口大小) 无
额外输入 无 无
典型伪影 无明显 棋盘效应
数据要求 完整 完整

同一组输入,两种输出。 同样是 2×2 输入、同一个 3×3 核:

标准卷积(s=1, p=1),输出 2×2:
Output= 5 5 7 9 Output = \begin{bmatrix} 5 & 5 \\ 7 & 9 \end{bmatrix} Output=5759

转置卷积(s=2),输出 5×5:
Output= 1 2 3 4 2 0 1 0 2 0 4 6 10 8 6 0 3 0 4 0 3 0 7 0 4 Output = \begin{bmatrix} 1 & 2 & 3 & 4 & 2 \\ 0 & 1 & 0 & 2 & 0 \\ 4 & 6 & 10 & 8 & 6 \\ 0 & 3 & 0 & 4 & 0 \\ 3 & 0 & 7 & 0 & 4 \end{bmatrix} Output= 10403216303010074284020604

尺寸上的差异最能说明问题:标准卷积输出尺寸保持或缩小,转置卷积是放大。这就是它们在网络里角色不同的直接体现。

怎么选:

你要干什么 用哪个
提取特征、下采样 标准卷积
放大尺寸、上采样 转置卷积(受不了棋盘就改用插值上采样 + 卷积)
既要放大又要平滑 插值上采样 + 标准卷积
