在工业自动化现场，传感器与执行器星罗棋布，若每根线缆都直连控制柜，布线将异常繁杂。一进多出M12分线盒 （又称传感器集线器）通过将多个传感器信号就近汇集，用一根主干电缆上传至PLC，大幅简化现场布线。而PNP和NPN通用 的设计，更解决了现场传感器极性混用的选型难题。本文从产品定义、极性兼容、端口选择三个维度进行解析。
一、什么是一进多出M12分线盒？
一进多出M12分线盒是一种现场级信号汇聚装置。它的一端通过一根主干电缆（通常为M12 D编码或直接出线）连接至PLC或总线耦合器，另一端提供多个M12接口（4口、8口、12口可选），用于就近连接传感器或执行器。其核心作用是将"星型发散"的布线转变为"总线型汇聚"，减少线缆用量和施工时间。
| 对比维度 | 传统"星型"接线 | M12分线盒"总线型"接线 |
|---|---|---|
| 线缆数量 | 每个传感器独立拉线至控制柜 | 传感器就近接入，仅一根主干线 |
| 控制柜端子占用 | 每传感器占用一个输入点 | 仅占用一个总线接口或端子排 |
| 故障排查 | 需逐根排查长距离线缆 | 仅需检查分支线段（≤2米） |
| 扩展灵活性 | 新增传感器需重新拉长线 | 接入就近分线盒空闲端口即可 |
| 施工工时 | 长 | 缩短约70% |
二、PNP与NPN通用：现场极性混用的解决方案
传统分线盒的公共端固定为0V（PNP型）或24V（NPN型），更换传感器类型时需整体更换分线盒。PNP/NPN通用型分线盒通过以下方式实现极性兼容：
| 对比维度 | PNP专用分线盒 | NPN专用分线盒 | PNP/NPN通用分线盒 |
|---|---|---|---|
| 公共端电位 | 0V | 24V | 可配置（拨码开关或软件） |
| 适配传感器 | 仅PNP（高电平有效） | 仅NPN（低电平有效） | PNP和NPN均可 |
| 混用能力 | 不可混用 | 不可混用 | 同一模块可混接不同极性 |
| 选型复杂度 | 需确认传感器极性 | 需确认传感器极性 | 无需区分极性，减少库存种类 |
| 适用场景 | 统一PNP产线 | 统一NPN产线 | 设备来源多样、改造项目 |
通用型分线盒内部通常采用光耦隔离输入，通过拨码开关或配置软件为每个端口独立设置极性，适配不同电平的传感器信号。

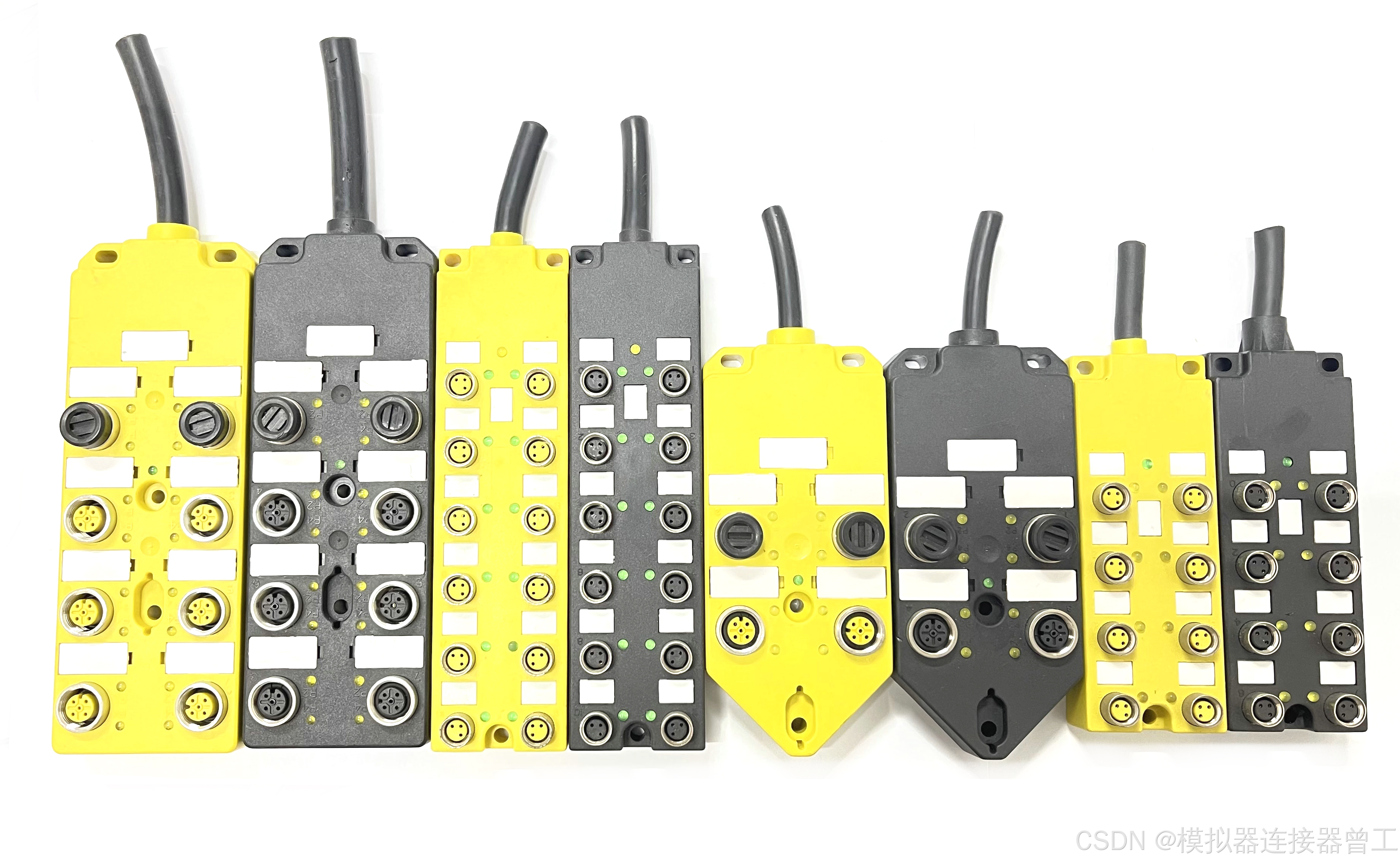

三、4口、8口、12口如何选择？
端口数量决定了分线盒可连接的传感器数量，选型需根据现场设备密度和扩展需求确定。
| 端口数量 | 典型应用场景 | 建议传感器数量 | 预留余量 |
|---|---|---|---|
| 4口 | 小型工位、机器人末端、AGV底盘 | 2-3个 | 预留1-2口 |

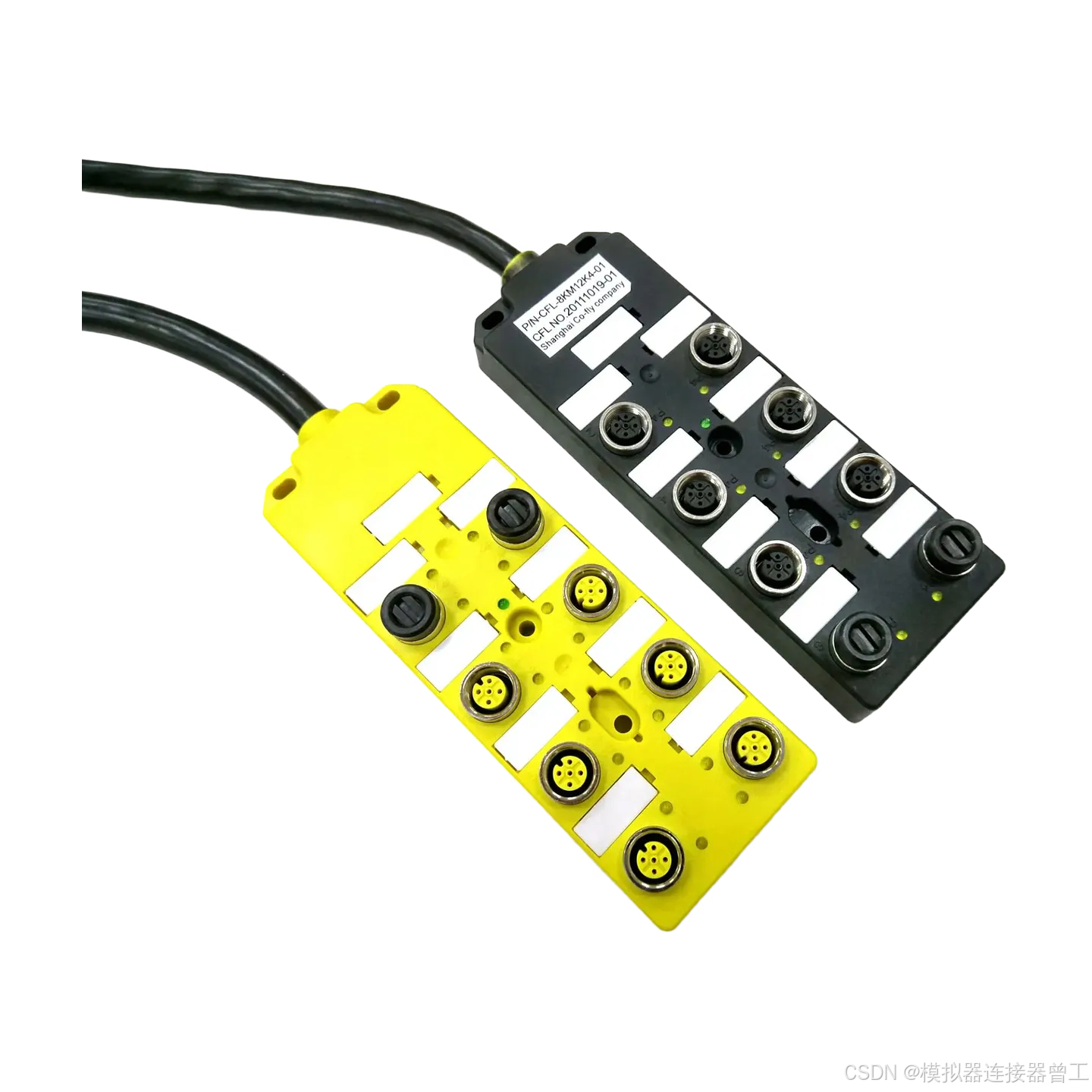

| 8口 | 输送线分段、焊装夹具、包装机 | 5-7个 | 预留1-2口 |
| 12口 | 大型工位、密集传感器区、总装线 | 8-10个 | 预留2口 |
选型时建议预留20%的备用端口，便于后期增加传感器或临时诊断接入，避免拆线改线影响产线运行。
四、选型与安装要点
-
端口数量：按当前传感器数量加20%余量选择。
-
极性兼容：若现场存在PNP和NPN混用，务必选通用型。
-
总线协议：确认PLC主站支持的协议（PROFINET、EtherCAT等），选择对应型号。
-
防护等级：普通车间IP67，冲洗环境选IP69K。
-
线缆材质：移动拖链场景主线缆选PUR护套。
-

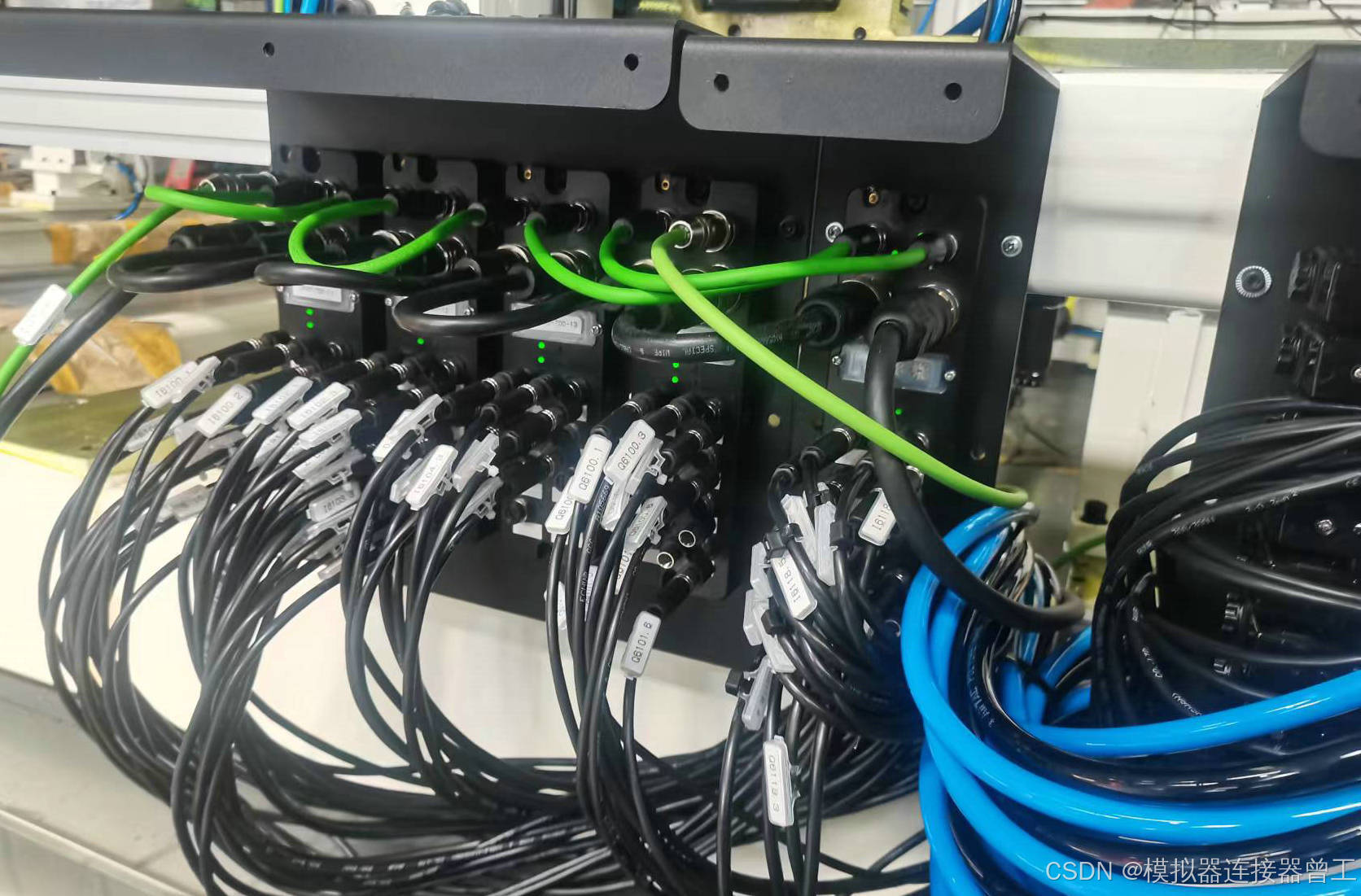

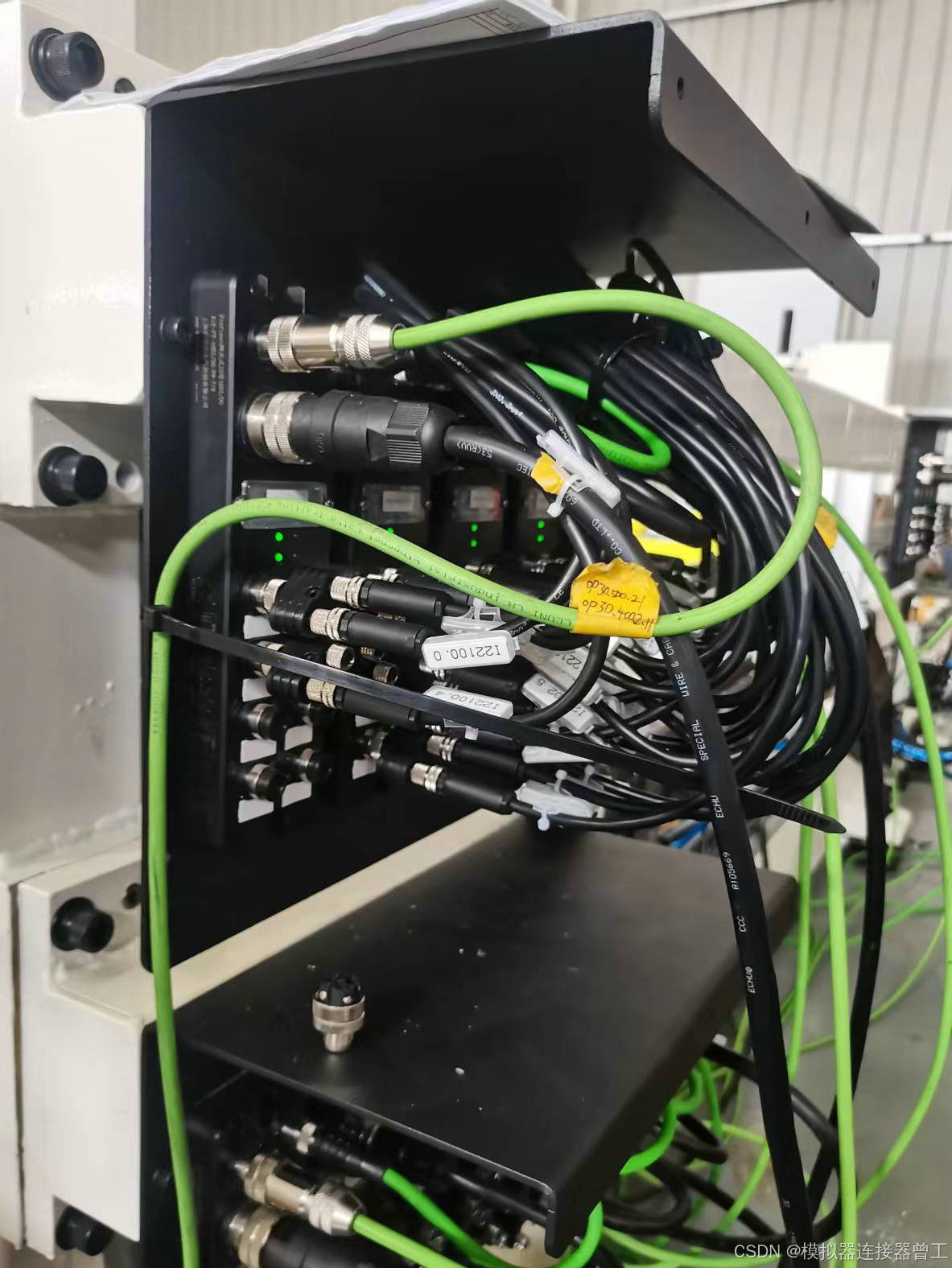

安装位置 ：就近安装于设备旁，避免主干线过长。
总结：一进多出M12分线盒通过4口/8口/12口的灵活配置和PNP/NPN通用设计，一站式解决现场传感器集成的选型与布线难题。选型时以端口数量、极性兼容、总线协议为核心，结合防护等级和安装环境综合判断，即可构建简洁、可靠、易维护的分布式IO架构。
