分布式RPC框架实战（二）：服务端模块划分与底层设计

前言

在上一篇中，我们理解了分布式 RPC 的核心思想。在服务端，它不仅要处理远程调用（RPC），还要兼顾服务注册发现（Registry）和消息发布订阅（Pub/Sub）。为了实现高内聚、低耦合，我们将服务端拆分为 7 个核心模块。今天我们就来逐一拆解这些模块的设计思路

6.2.1 服务端模块划分总览

首先，我们需要明确服务端的功能需求。本质上，服务端需要基于网络通信接收客户端的请求，并提供以下三类服务：

提供PRC服务

提供服务注册与发现、上线&下线通知

提供主题操作（创建/删除/订阅/取消）及消息发布

基于以上功能需求，我们在服务端划分出了7个模块，为了方便理解，用文字结构来表示它们的层级关系：

复制代码

[7. Server (顶层服务组装)]
  ├── [4. RpcRouter (RPC业务路由)]
  ├── [5. Publish-Subscribe (发布订阅业务)]
  ├── [6. Registry-Discovery (服务注册发现)]
  └── 以上三者，均依赖 ↓
[3. Dispatcher (消息分发器)]
  └── 依赖 ↓
[2. Protocol (应用层通信协议)]
  └── 依赖 ↓
[1. Network (底层网络通信 Muduo)]

接下来，我们自底向上，逐一刨析每个模块的核心职责

6.2.1.1 Network（网络通信模块）

模块存在的意义：这是整个服务端的基石。该模块为网络通信模块，实现底层的网络通信功能。
技术选型 ：因为网络通信模块本质上是一个比较复杂庞大的模块。因此，鉴于项目的庞大，我们将使用陈硕大佬的 Muduo 库来进行搭建。
对外接口 ：在 Muduo 库中，为了让服务端/客户端对消息进行处理，我们需要设置一个 onMessage 回调函数。在这个函数中，我们将对收到的数据进行应用层协议处理（这就引出了下一个模块）

6.2.1.2 Protocol（应用层通信协议模块）

模块存在的意义：解析数据，解决通信中可能存在的粘包问题，能够获取到一条完整的消息

解决粘包的方法：通常有三种方式（特殊字符间隔、定长、LV格式）。本项目中将使用LV格式来定义应用层的通信协议格式

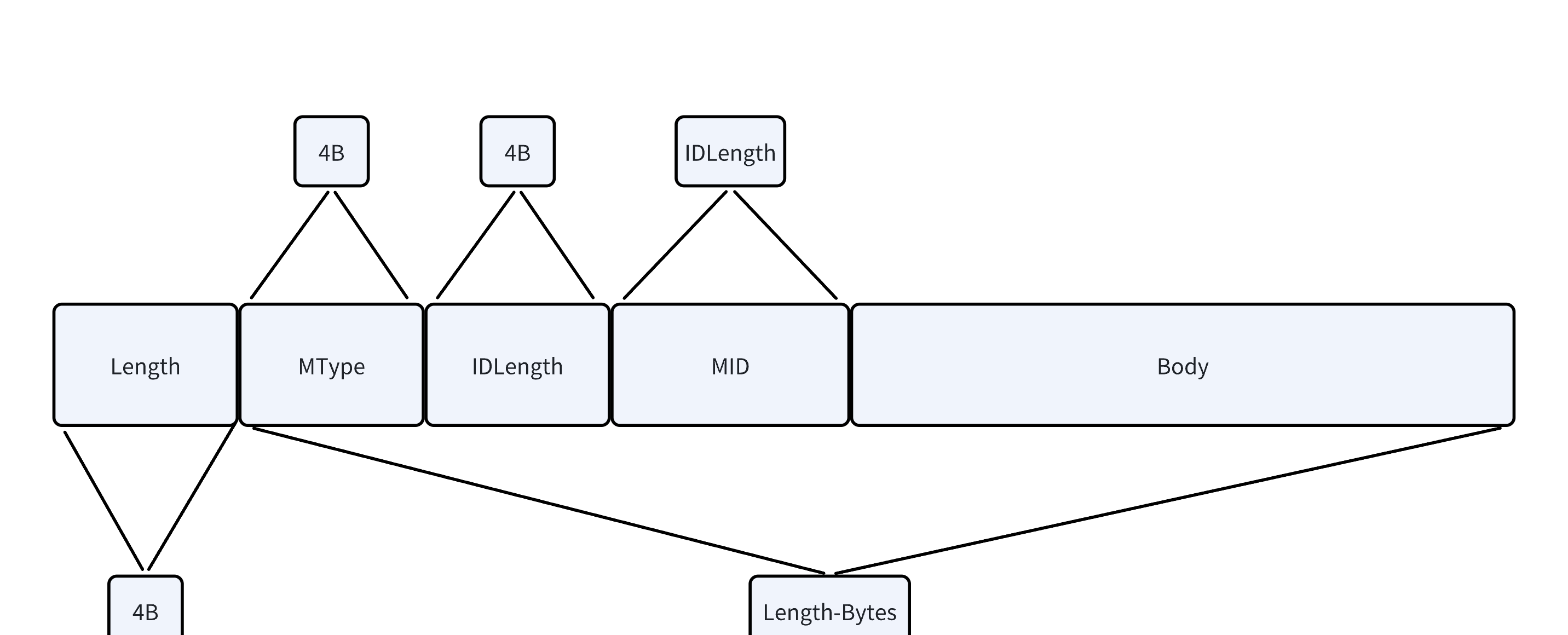

如图所示，我们的通信协议头包含以下字段：

1、Length（4）字节：该字段固定4字节长度，用于表示后续本条消息数据长度

2、MType（4）字节：该字段为Value中的固定字段，固定4字节长度，用于表示该条消息的类型，主要包括：

Rpc调用请求/响应类型消息
发布/订阅/取消订阅/消息推送类型消息
主题创建/删除类型消息
服务注册/发现/上限/下线类型消息

3、LDLength（4字节）：为消息中的固定字段，固定4字节长度，用于描述后续ID字段的实际长度

4、MID（变长）：在每条消息中都会有一个固定字段为ID字段，用于唯一标识消息，ID字段长度不固定

5、Body（变长）：消息主题正文数据字段，为请求或响应的实际内容字段

6.2.1.3 Dispatcher（消息分发处理模块）

模块存在的意义：区分消息类型，根据不同的类型，调用不同的业务处理函数进行消息处理。

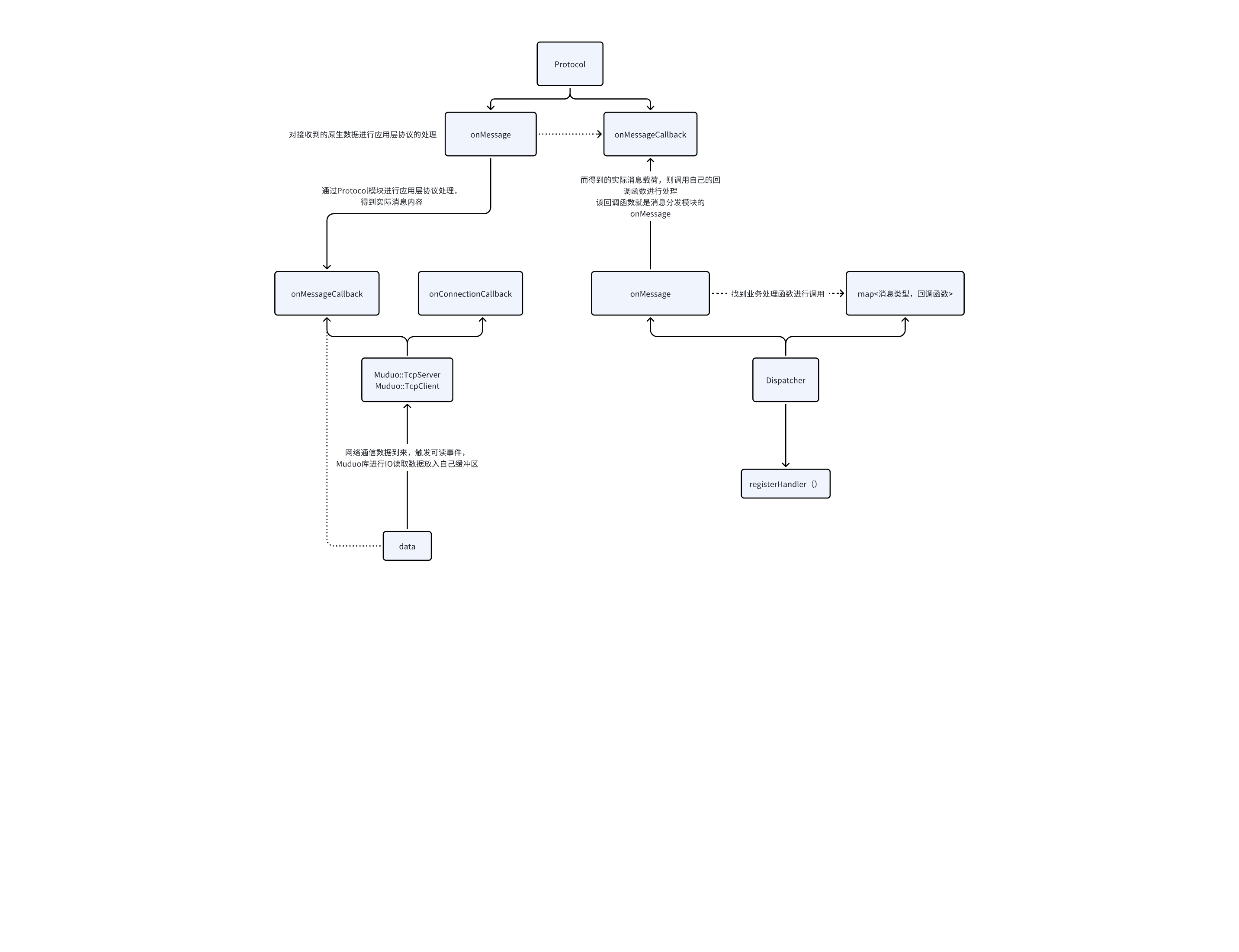

工作原理 ：当 Muduo 库底层通信收到数据后，在 onMessage 回调函数中对数据进行应用层协议解析，得到一条实际消息载荷后，我们就该决定这条消息代表这客户端的什么请求，以及应该如何处理。
核心设计 ：我们设计出了 Dispatcher 模块，作为一个分发模块。这个模块内部会保存有一个 hash_map<消息类型, 回调函数>。当收到消息后，在该模块找到其对应的处理回调函数进行调用即可

消息类型（MType）分类：
1. RPC 请求&响应
2. 服务注册/发现/上线/下线请求&响应
3. 主题创建/删除/订阅/取消订阅请求&响应，消息发布的请求&响应

6.2.1.4 RpcRouter（远端调用路由功能模块）

模块存在的意义：提供 RPC 请求的处理回调函数，内部所要实现的功能，分辨出客户端请求的服务进行处理得到结果进行响应。
核心关注点 ：RPC 请求中，最关键的两个点：请求方法名称 和 请求对应要处理的参数信息。
数据序列化（JSON-RPC）：在 RPC 远程调用中，首先将客户端到服务端的通信链路打通，然后将自己所需要调用的服务名称，以及参数信息传递给服务端，由服务端进行接收处理，并返回结果。本项目序列化过程我们就初步使用 JSON 序列化来进行

数据格式示例：

bash 复制代码

// RPC-request
{
  "method": "Add",
  "parameters": { "num1": 11, "num2": 22 }
}
// RPC-response
{ "rcode": "OK", "result": 33 }

服务端参数校验设计 ：

服务端收到消息后，只会将 parameters 参数字段传入回调函数中进行处理。但服务端应该对传入的 JSON 对象进行检测，看是否符合自己所提供的服务的要求。

因此，在服务端进行服务注册的时候，必须有一个服务描述（ServiceDescriptor） ，以 Add 为例：
- 服务名称：Add
- 参数名称：num1，是一个整型
- 参数名称：num2，是一个整型
- 返回值类型：整型

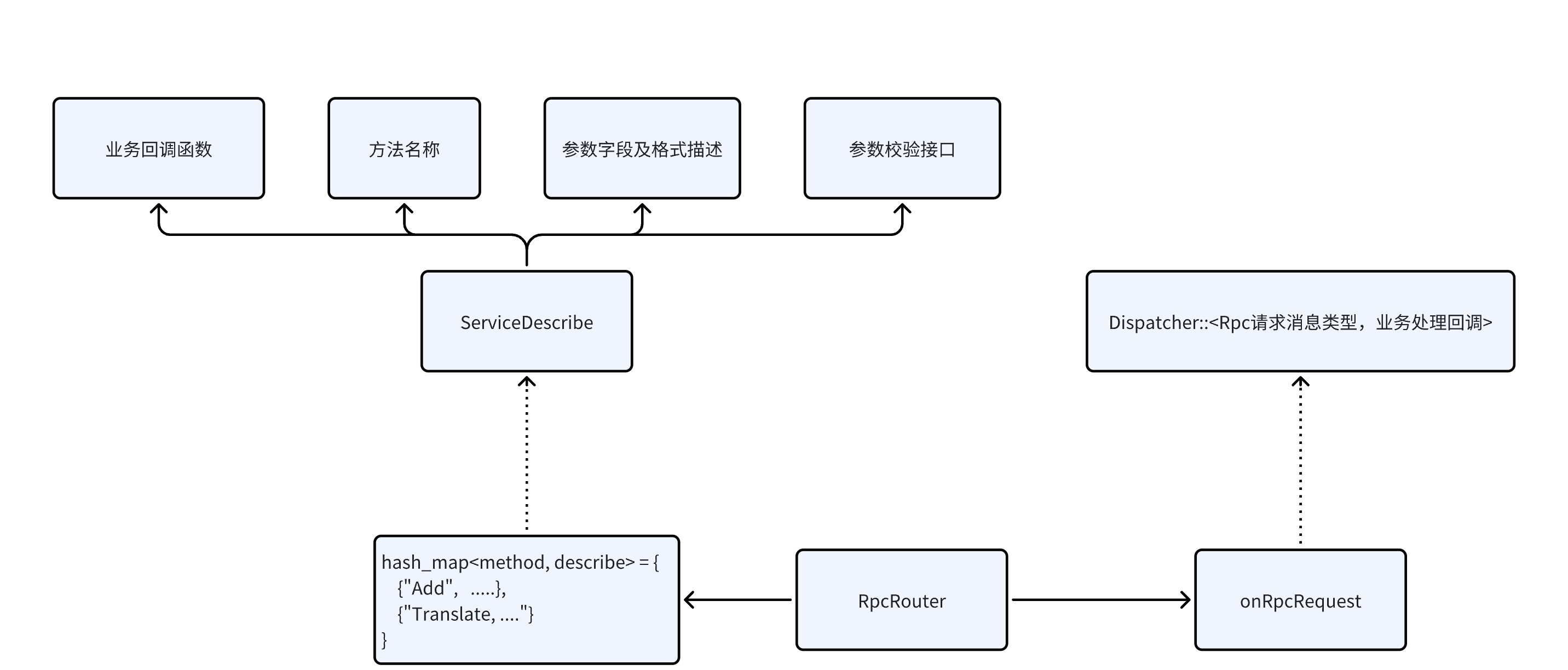

模块设计要点：
1. 必须具有一个 Rpc 路由管理，其中包含对于每个服务的参数校验功能。
2. 必须具备一个方法名称和方法业务回调的映射。
3. 必须向外提供 Rpc 请求的业务处理函数。

模块存在的意义：针对发布订阅请求进行处理，提供一个回调函数设置给 Dispatcher 模块。
包含的请求操作：主题的创建、删除、订阅、取消订阅、消息的发布。
简单场景理解：即，任意一个客户端在发布或订阅之前先创建一个主题。比如在新闻发布中我们创建一个音乐新闻主题，哪些客户端想要收到音乐新闻相关的消息，就订阅这个主题。当某个客户端向服务端发布消息，且发布消息的目标主题是音乐新闻主题，则服务端会找出订阅了该主题的客户端，将消息推送给这些客户端。

通信消息格式定义：

bash 复制代码

// Topic-request
{
  "key": "music", // 主题名称
  "optype": "TOPIC_PUBLISH", // 操作类型
  "message": "Hello World" // 消息内容
}
// Topic-response
{ "rcode": "OK" }

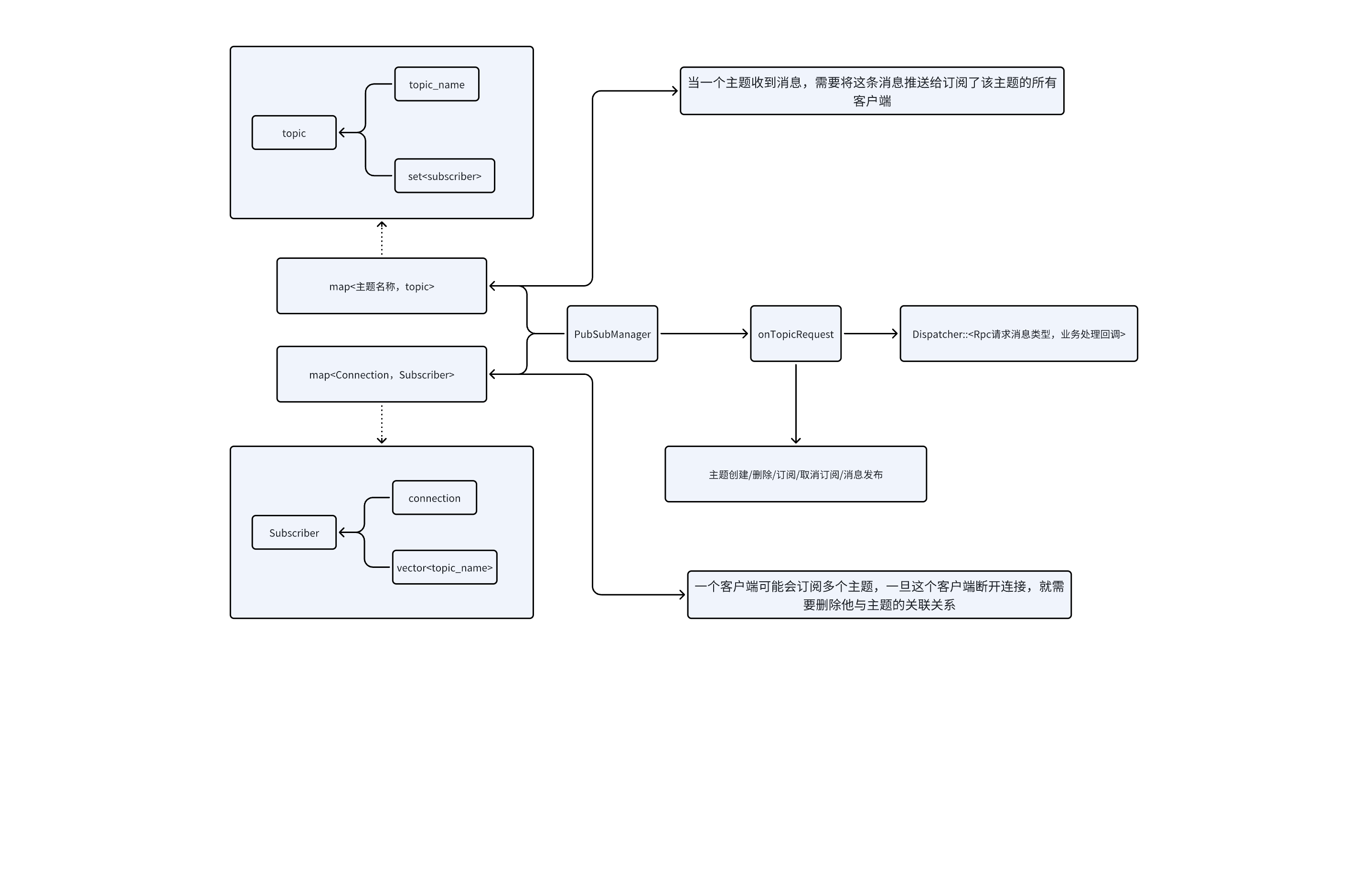

模块设计要点（重点）：
1. 该模块必须具备一个主题管理，且主题中需要保存订阅了该主题的客户端连接。
  - 目的：当收到消息，需要将这条消息推送给订阅了该主题的所有客户端。
2. 该模块必须具备一个订阅者管理，且每个订阅者描述中都必须保存自己所订阅的主题名称。
  - 目的：为了当一个订阅客户端断开连接时，能够找到订阅信息的关联关系，进行删除。
3. 该模块必须向外提供主题创建/删除，主题订阅/取消订阅，消息发布处理的业务处理函数

6.2.1.6 Registry-Discovery（服务注册/发现/上线/下线功能模块）

模块存在的意义：针对服务注册与发现请求的处理。
包含的请求操作：
- 服务注册：服务 provider 去注册中心中，自己能提供哪些服务。
- 服务发现：服务 caller 去注册中心中，能查询到提供某个服务的 provider 地址。
- 服务上线：在一个 provider 上线了指定服务后，通知发现过该服务的客户端有个 provider 可以提供该服务。
- 服务下线：在一个 provider 断开连接，通知发现过该服务的客户端，谁下线了哪个服务。
为什么需要注册中心？：为了能够让 rpc-caller 知道有哪些 rpc-provider 能够提供自己所需要服务，那么就需要一个注册中心让这些 rpc-provider 去注册登记自己的服务，让 rpc-caller 来发现这些服务

通信消息格式定义：

bash 复制代码

// 服务注册
{ "method": "Add", "host": "127.0.0.1", "port": 9000 }
// 服务发现响应
{ "method": "Add", "host": [{"ip": "127.0.0.1", "port": 9000}] }

模块设计要点（重点）：
1. 必须具备一个服务发现者的管理：
  - 方法A（服务发现）：当一个客户端进行服务发现的时候，进行记录谁发现过该服务。当有一个新的提供者上线的时候，可以通知发现者。
  - 方法B（连接与发现者）：当一个发现者断开连接了，删除关联关系，往后就不需要通知了。
2. 必须具备一个服务提供者的管理：
  - 方法A（连接与提供者）：当一个提供者断开连接的时候，能够通知提供者提供的服务对应的发现者，让该主机下线了。
  - 方法B（连接与提供者）：能够知道谁提供的方法下线了，然后通知发现过该方法的客户端。
3. 必须为 Dispatcher 模块提供一个服务注册/发现处理的业务处理回调函数

6.2.1.7 Server（顶层服务组装模块）

模块存在的意义：当以上的所有功能模块都完成后，我们就可以将所有功能整合到一起来实现服务端程序了。
组装逻辑：

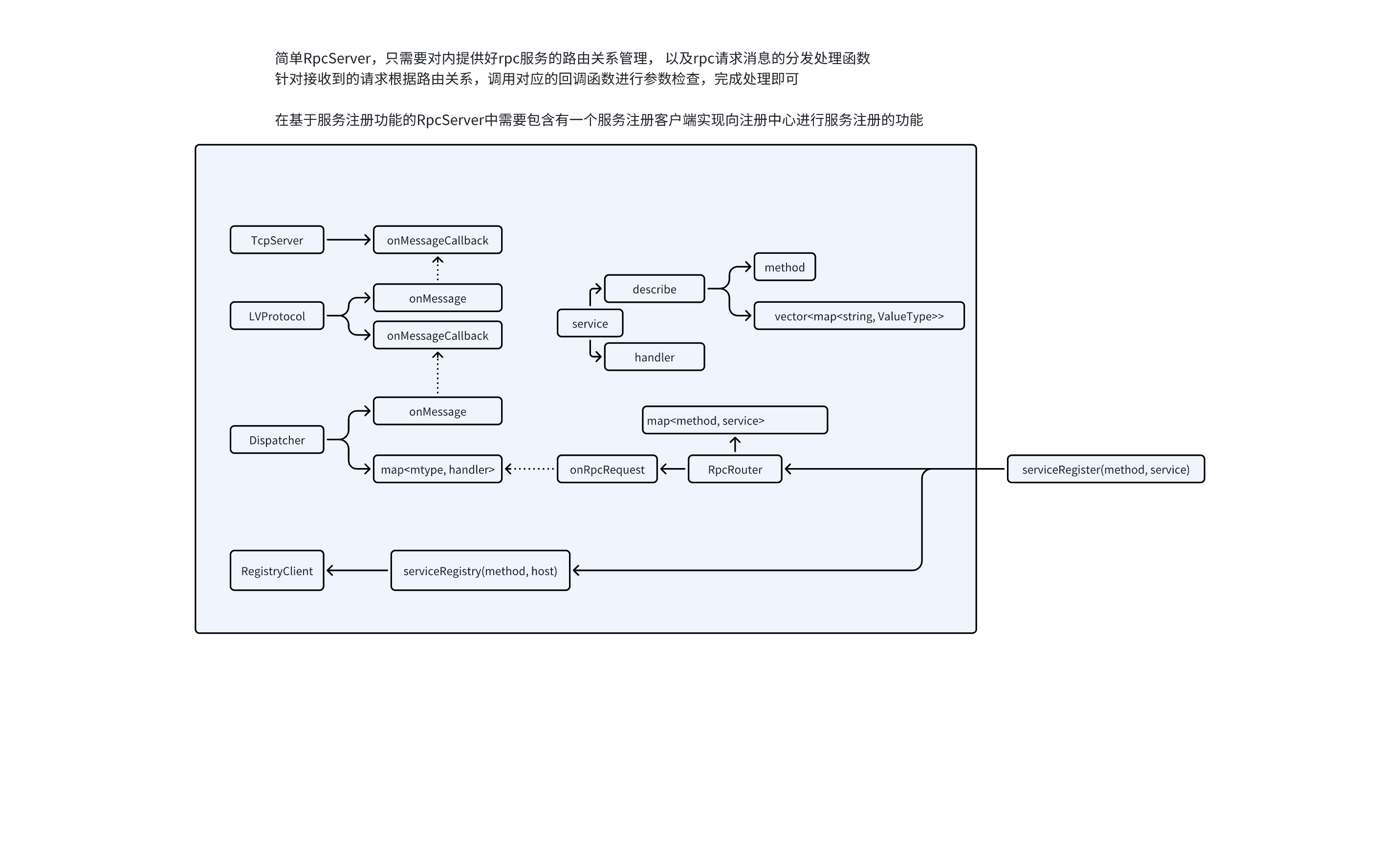

- RpcServer：RPC 功能模块与网络通信部分结合。

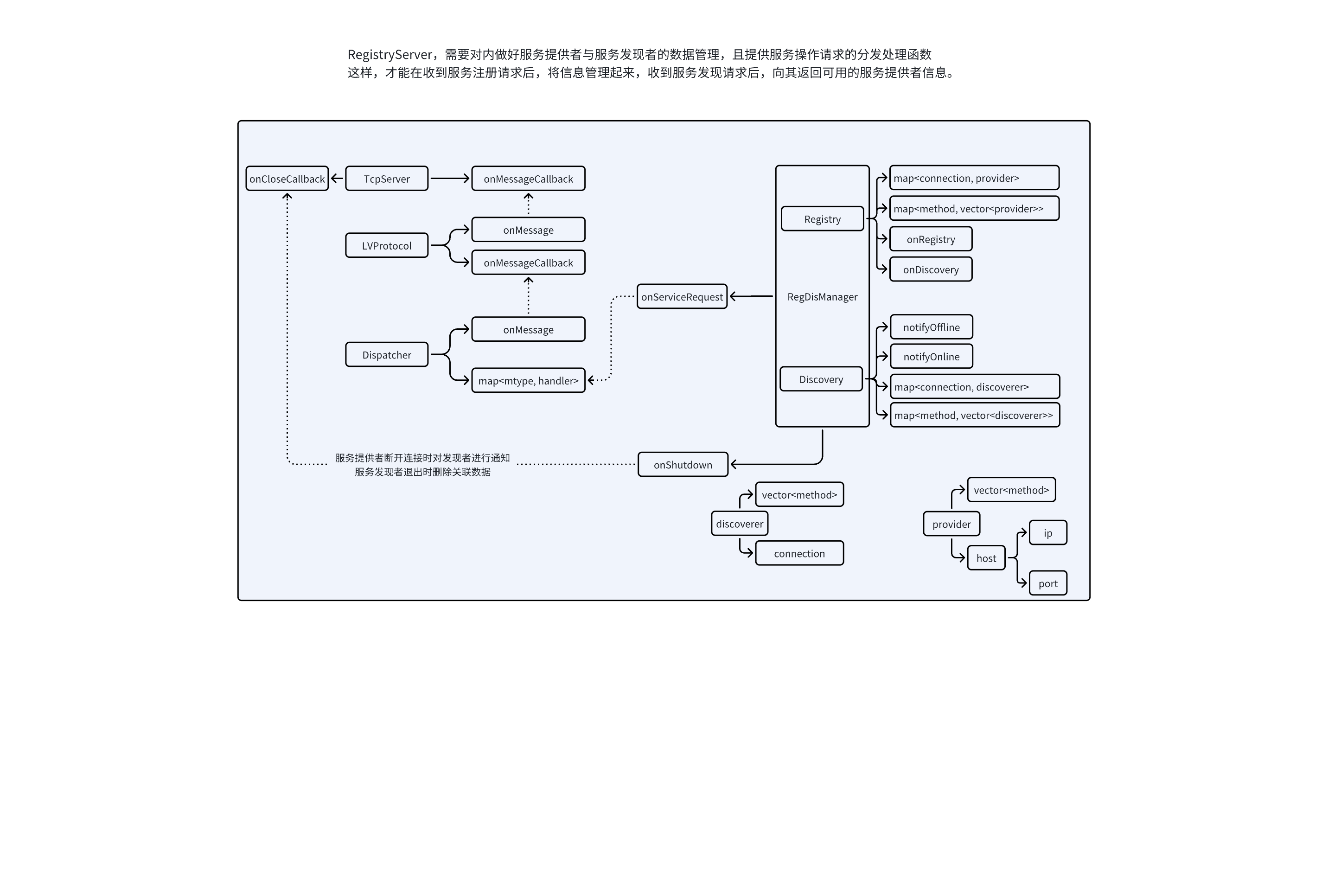

- RegistryServer：服务发现注册功能模块与网络通信部分结合。

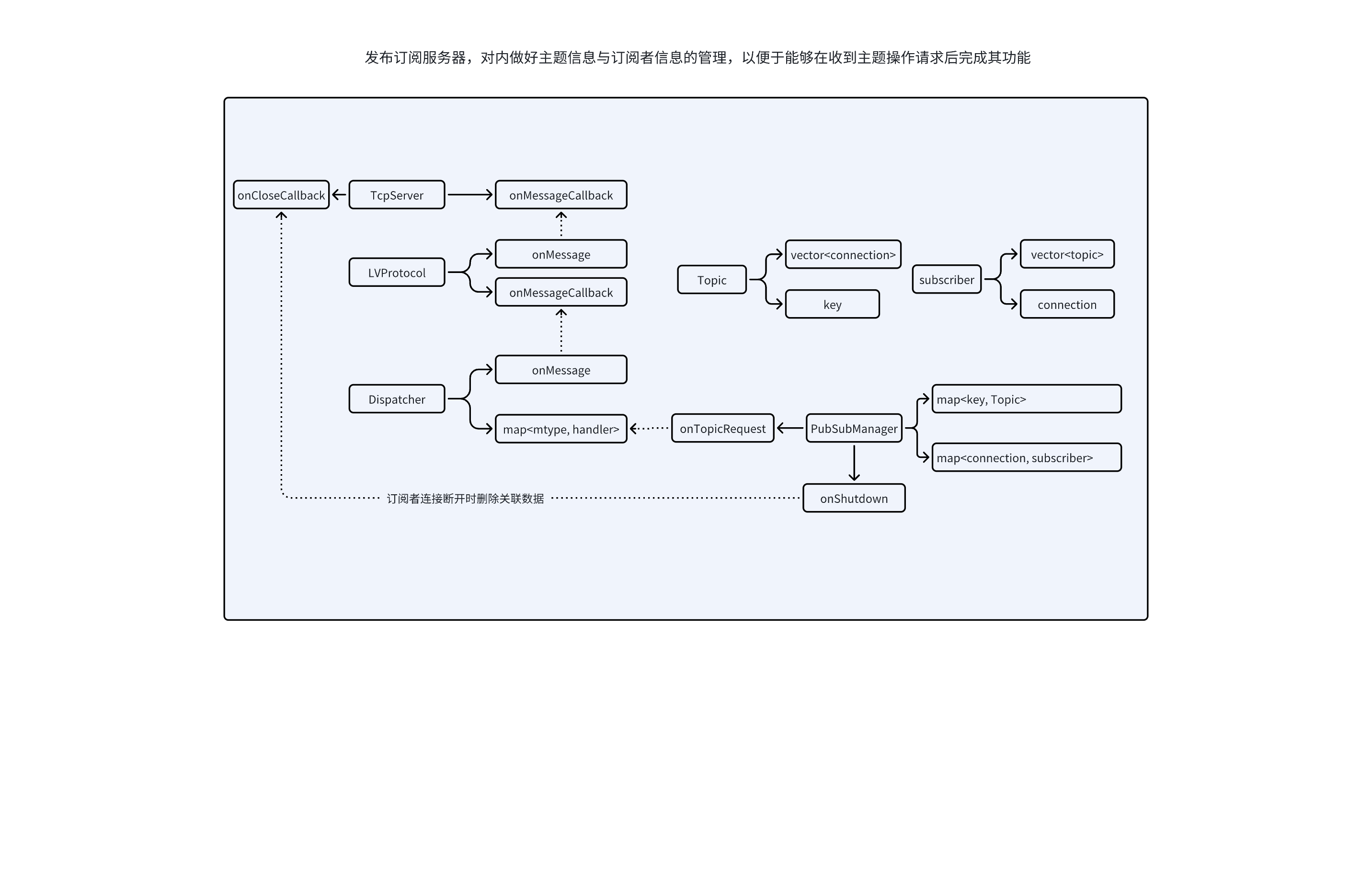

- TopicServer：发布订阅功能模块与网络通信部分结合
