一、前言
本次实验将通过基本的流水灯代码进行讲解，但是是采用PS端时钟通过锁相环提供给PL端时钟，借此来熟悉一下基本的vivado环境。
二、基本过程
1、基本的PL部分代码
往期文章有讲，本篇文章重点不在这种简单的verilog语法，不做详细说明
`timescale 1ns / 1ps
module shift_led(
input sclk,
input s_rst_n,
output reg [3:0] led
);
parameter DELAY_1S='d49_000_000;
reg [25:0] cnt_1s;
always@(posedge sclk or negedge s_rst_n) begin
if(!s_rst_n)
cnt_1s<='d0;
else if(cnt_1s==DELAY_1S)
cnt_1s<='d0;
else
cnt_1s<=cnt_1s+1'd1;
end
always@(posedge sclk or negedge s_rst_n)begin
if(!s_rst_n)
led<=4'b1110;
else if(cnt_1s==DELAY_1S)
led<={led[2:0],led[3]};
end
endmodule2、vivado配置
2.1添加zynq IP核

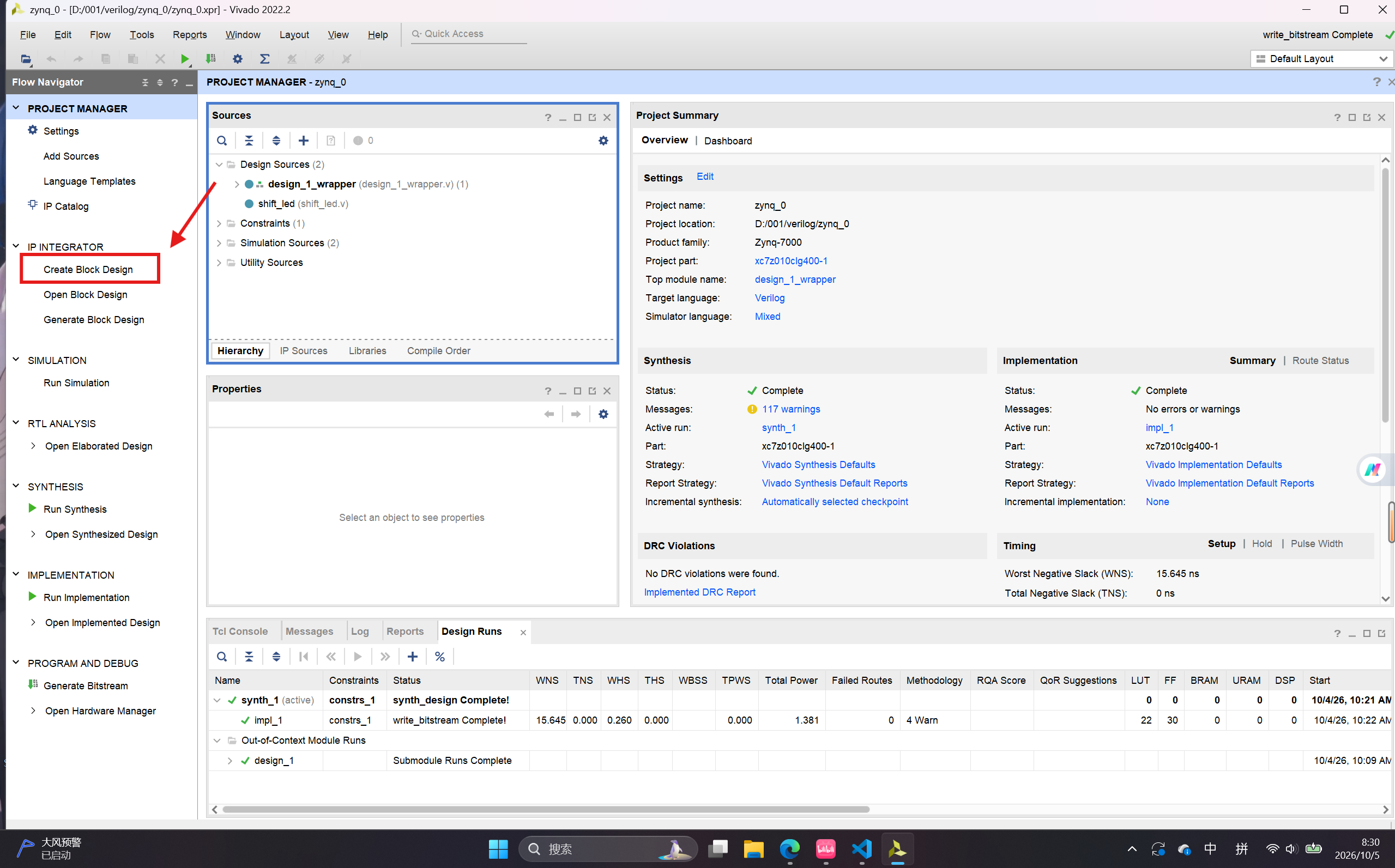

如图，首先正常创建项目，然后点击create block design，我们采取调用IP核的方式完成zynq配置

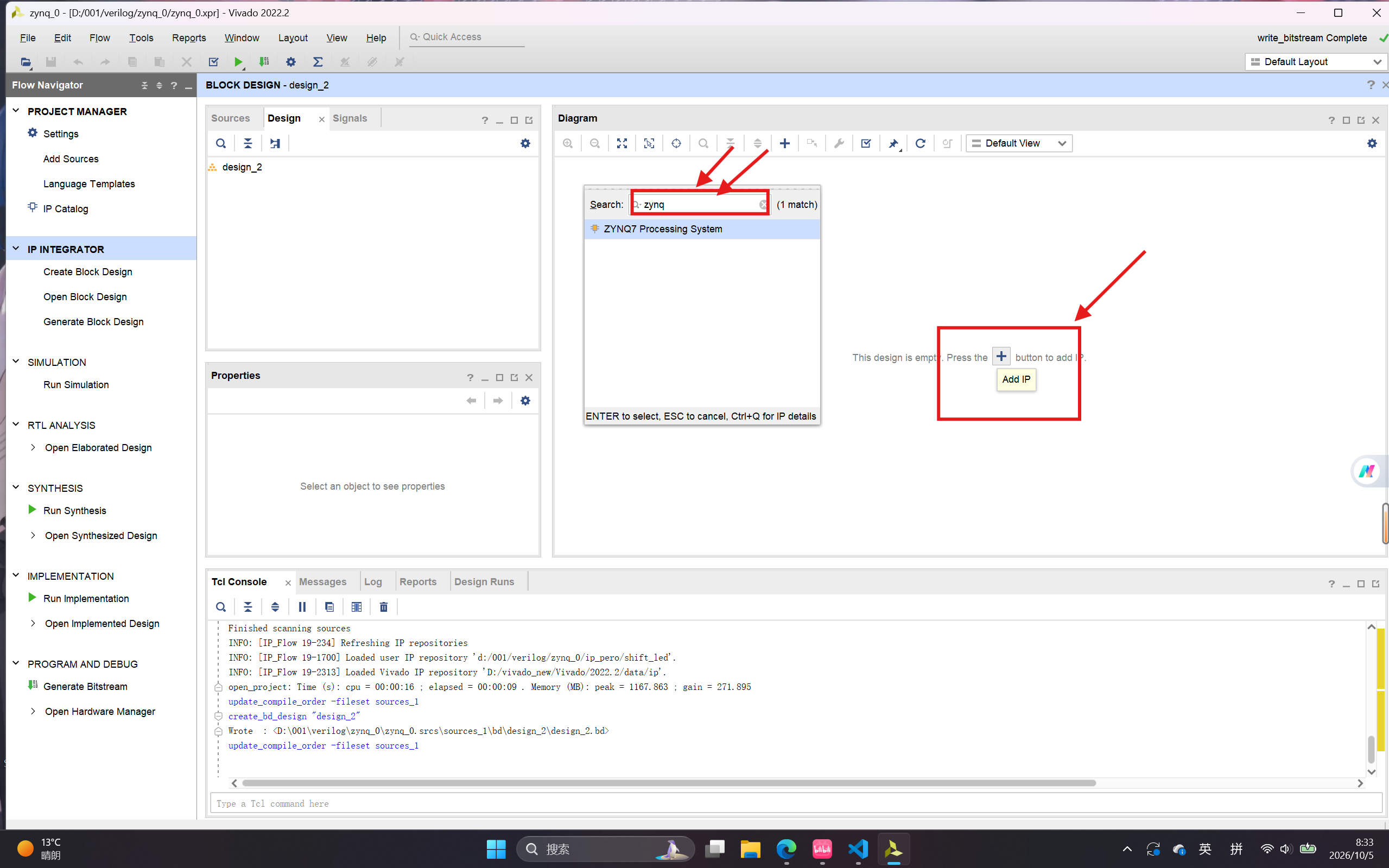

然后会弹出类似这个界面，第一就是按照一个箭头的，点击add IP，第二步就是搜zynq，我的板子只有这一个（如果你创造工程的时候胡乱选的器件型号，建议你自行修改一下），第三步就是双击这个IP核，然后他会自动加载。
2.2配置zynq IP核

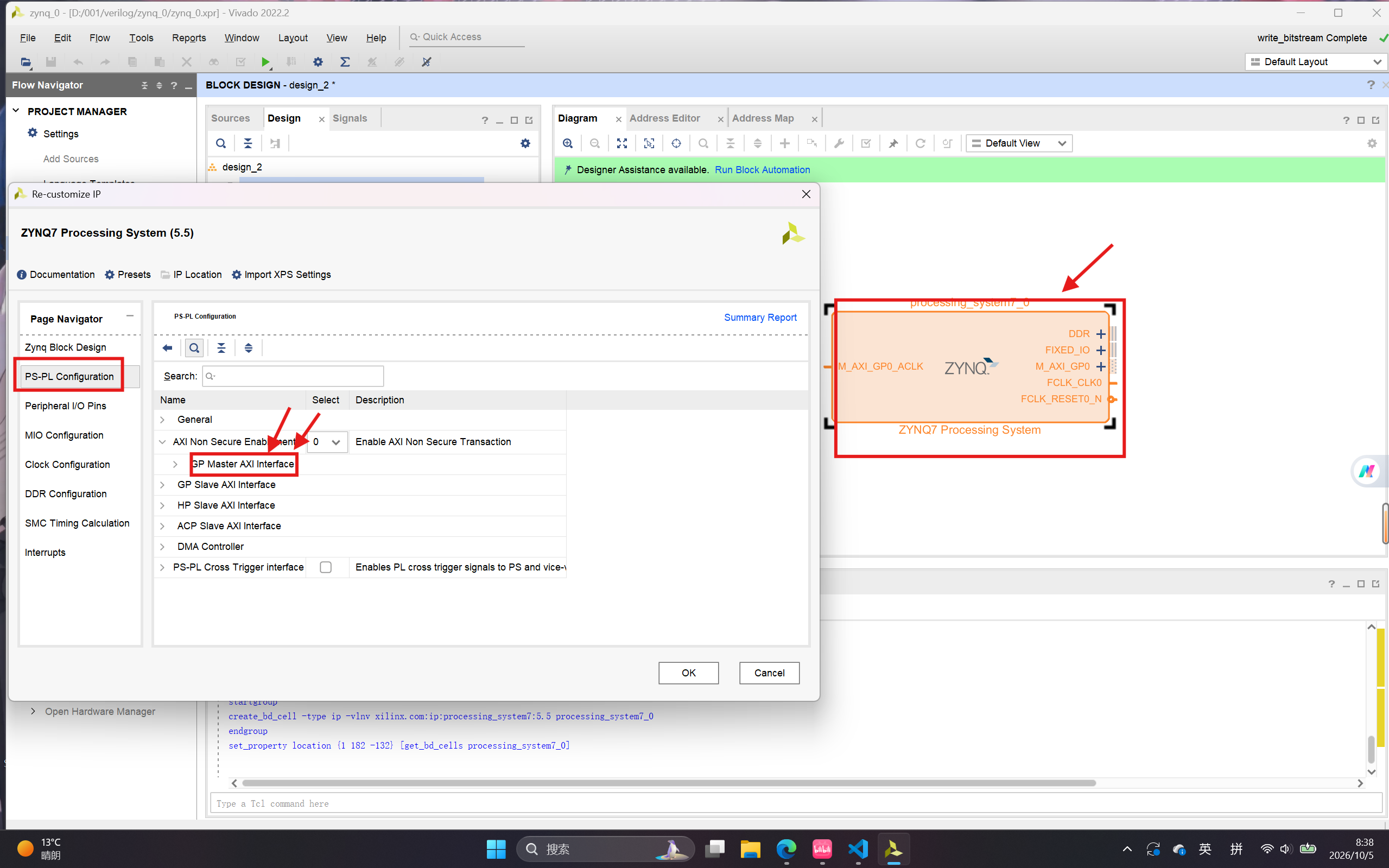

2.2.1 PS-PL configuration
然后我们双击生成的zynq IP核，首先，我们的项目只需要PS（可以简单理解为单片机端），然后在PS-PL配置这里，我们可以点开AXI,以及他下面的GP master，我们能把默认的勾取消掉，这部分应该是arm读写控制fpga用的，我们现在暂时只需要PS端提供时钟，所以取消勾选。
2.2.2 配置时钟

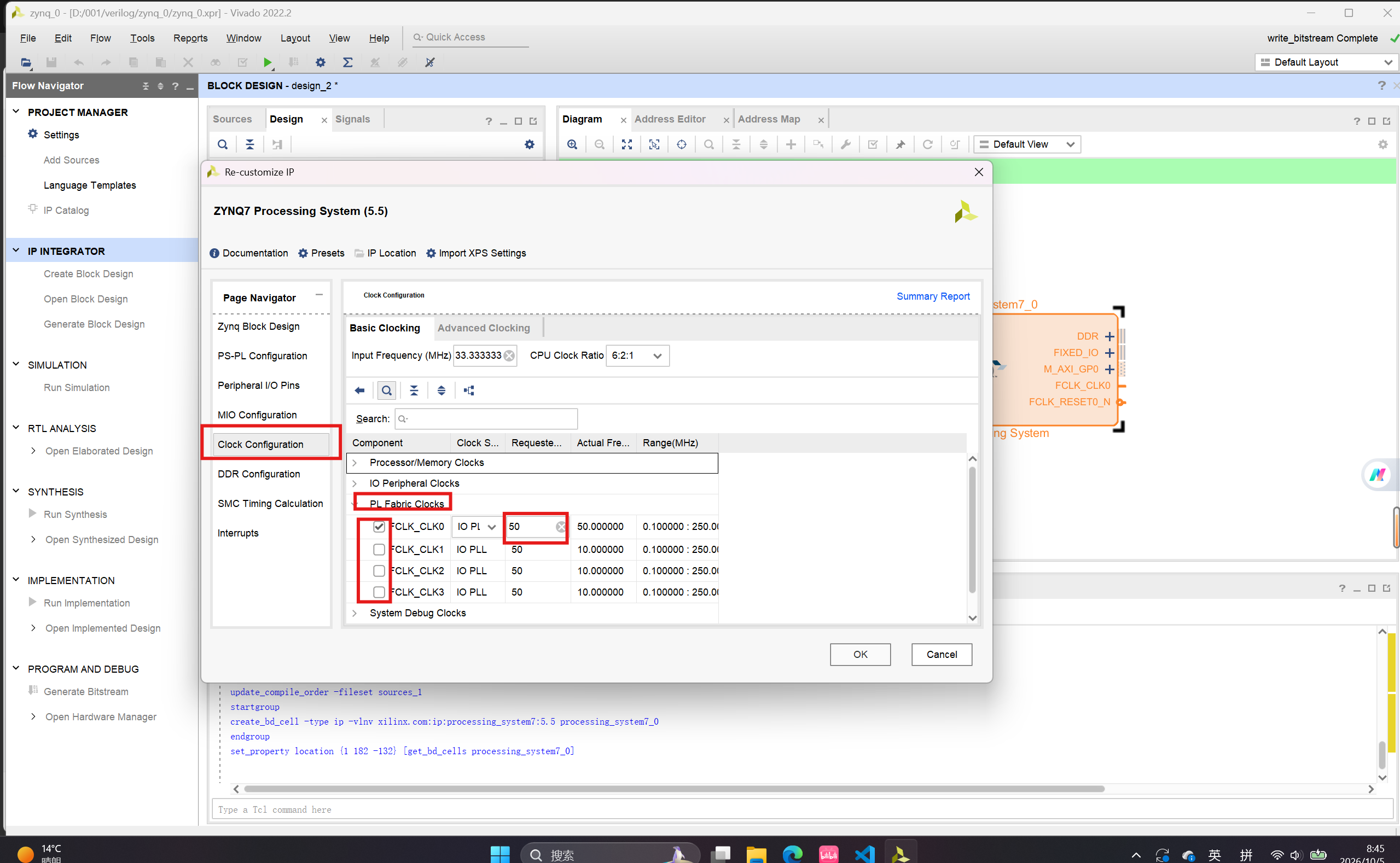

然后，我们需要配置ps需要给我们pl端多少个时钟，他最多允许这几个，我们这边只要一个，50mhz的时钟，所以这样就够了

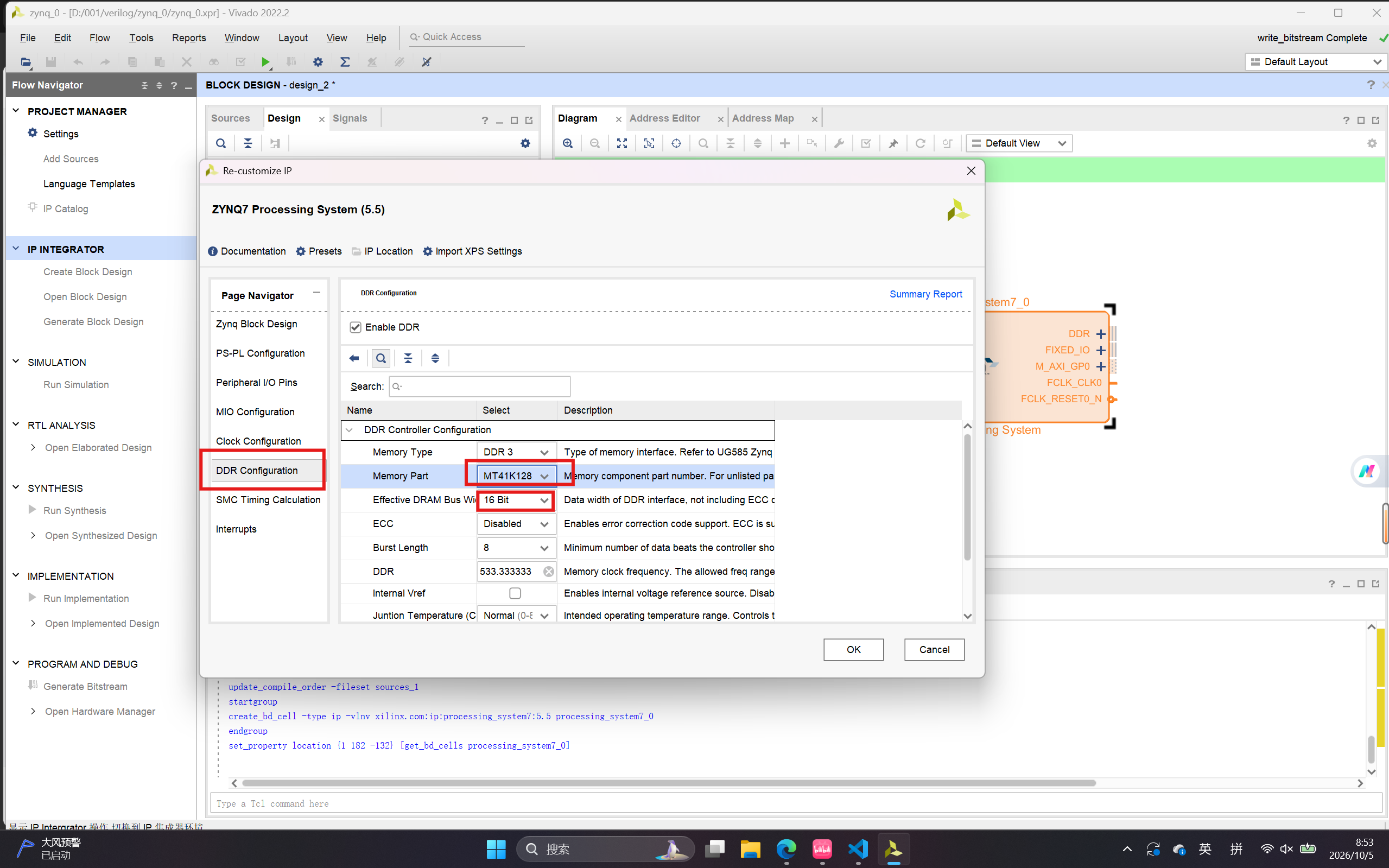

2.2.3 配置DDR3
我们还需要配置一下ddr3，这部分呢需要我们找原理图，明白自己手上的fpga需要对应哪一种ddr3芯片，我这边是MT41K128的这个，然后还需要改下位数，我这不是32位而是16位的
然后点击ok，完成配置。
三、打包IP
1、用户使用vivado工具创造IP核
1.1文件准备

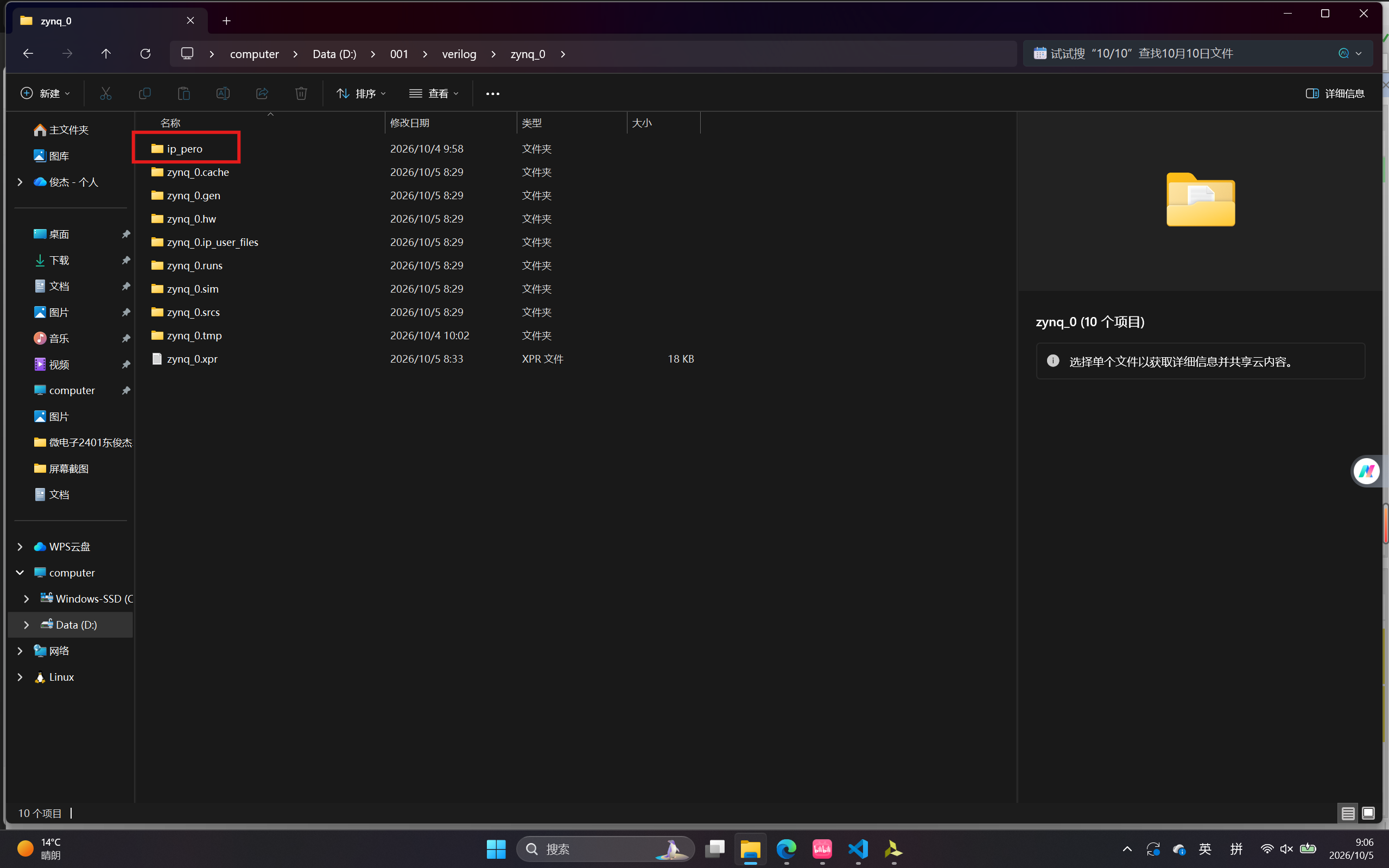

首先，在我们的项目中，新建一个存放ip核的地方---ip_pero，

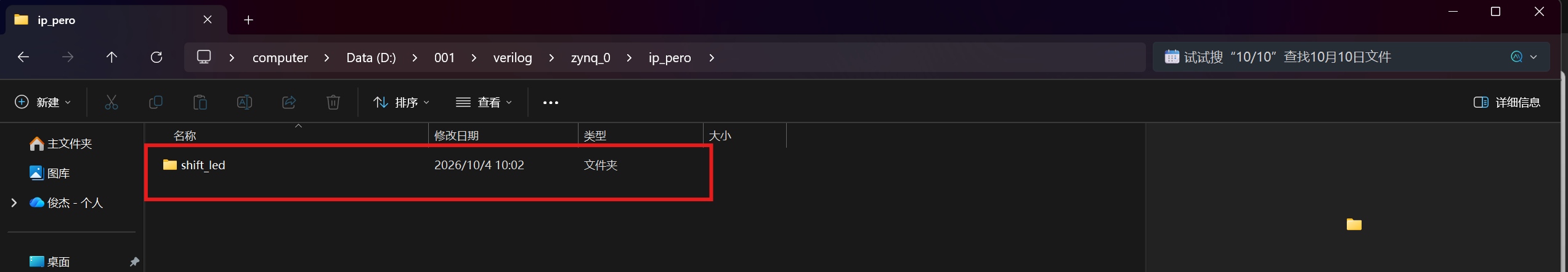

然后，再在这个文件夹里面新建我们的IP文件夹，比如我这个流水灯代码，就像这样
然后再把verilog写的.v文件放进这个文件夹里面，第一步就完成了
1.2 vivado工具打包

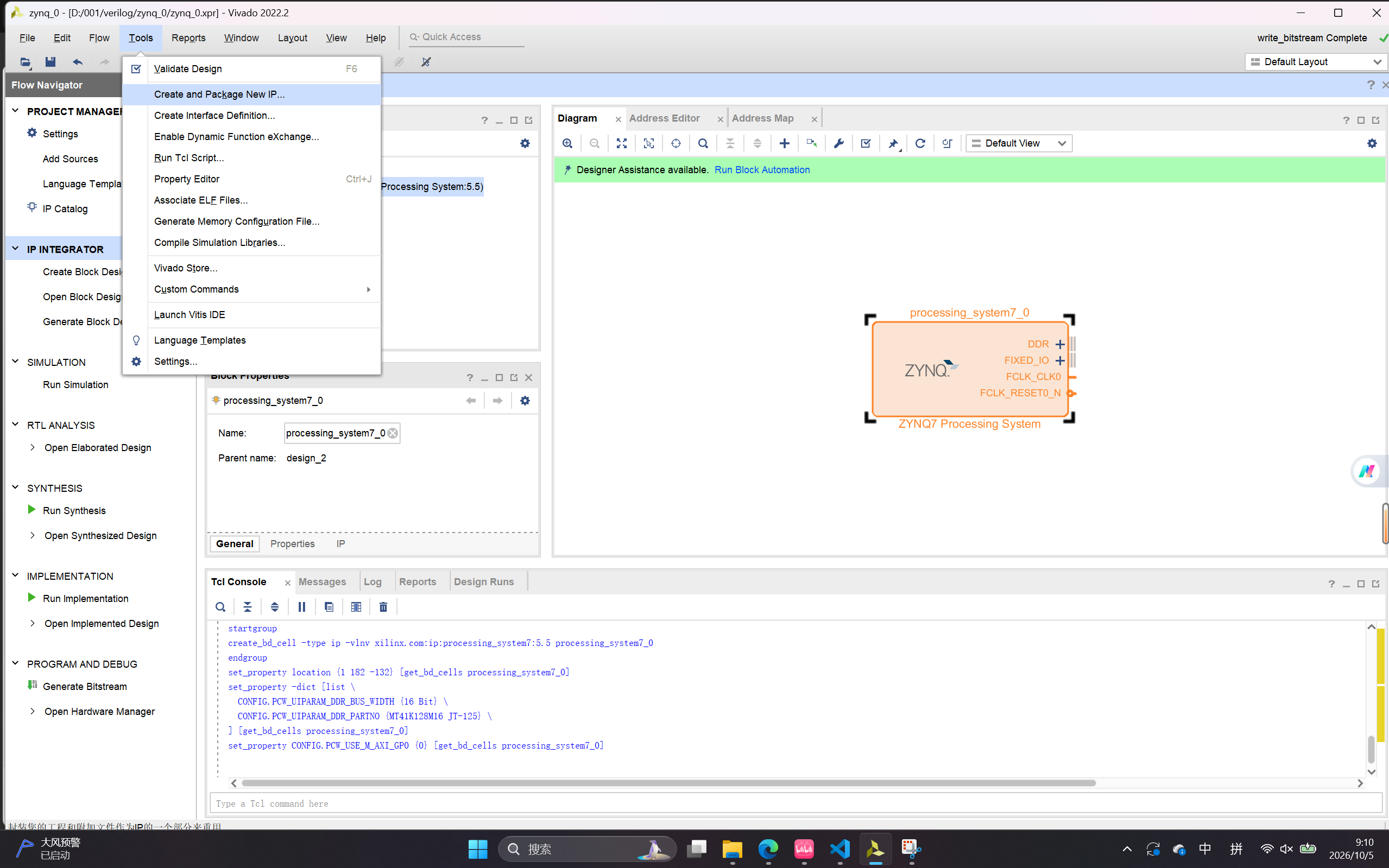

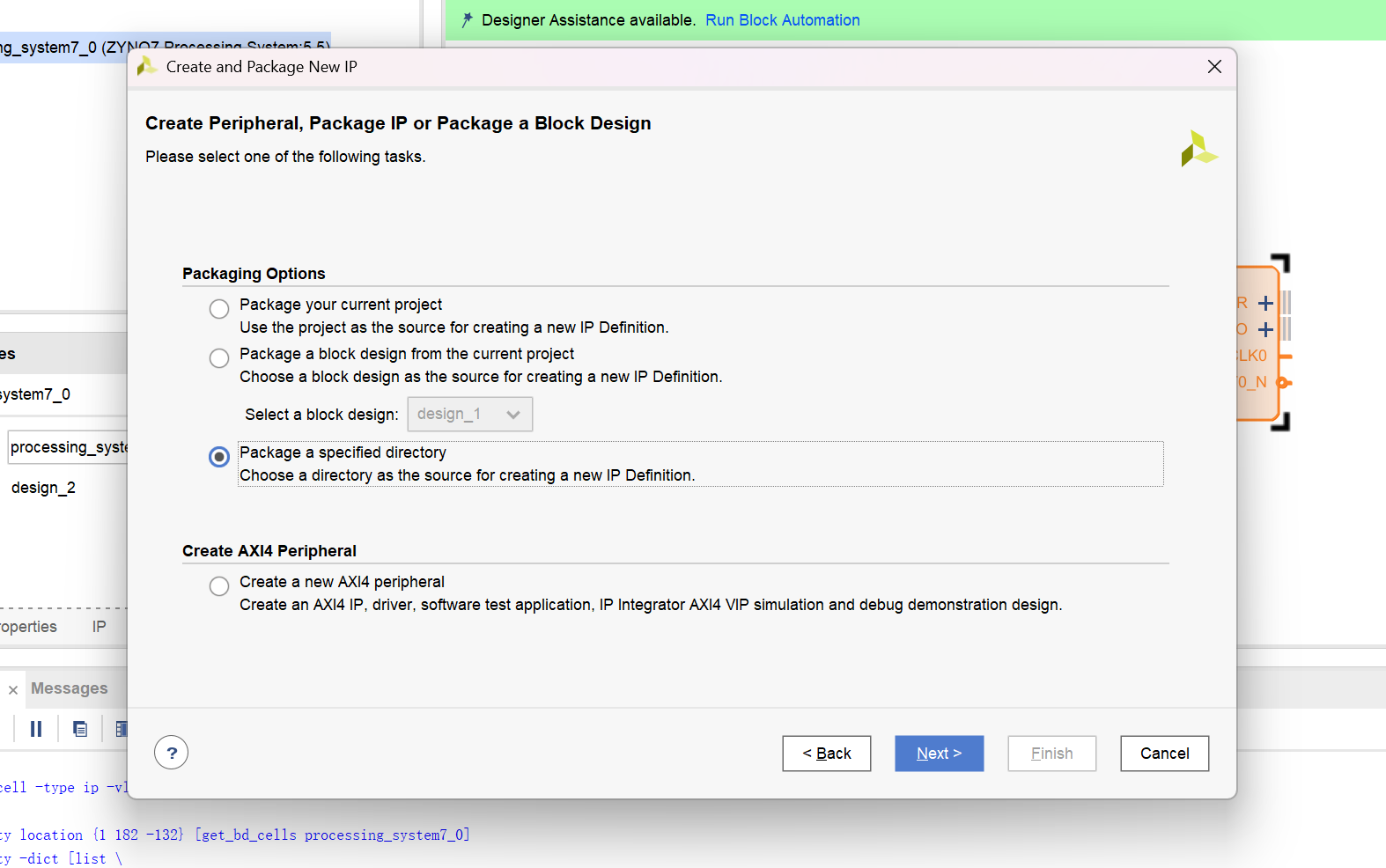

然后我们用vivado自带的打包工具，就像这样
这边改一下，打包在特定目录

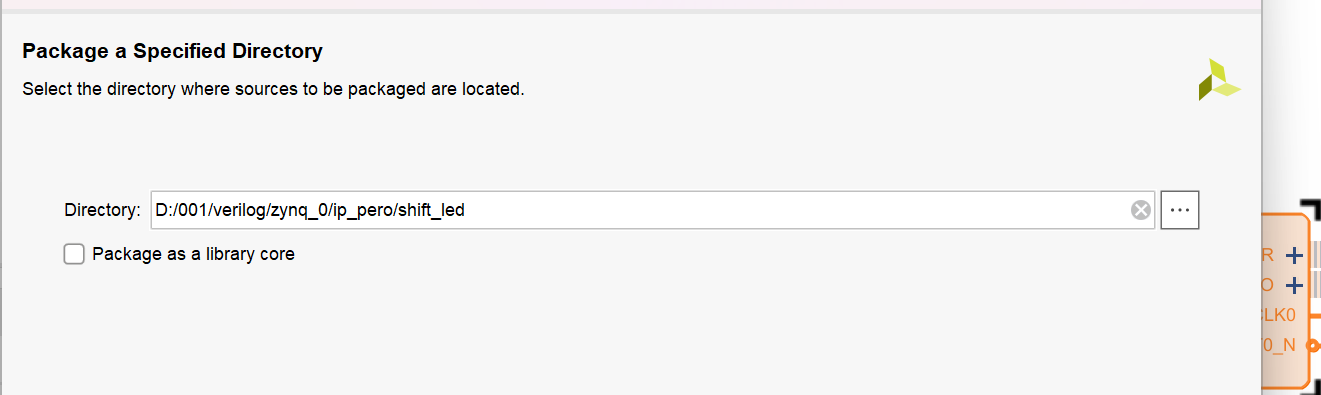

选取我们刚刚的文件夹，到shift那里就行了，再下去你也点不到

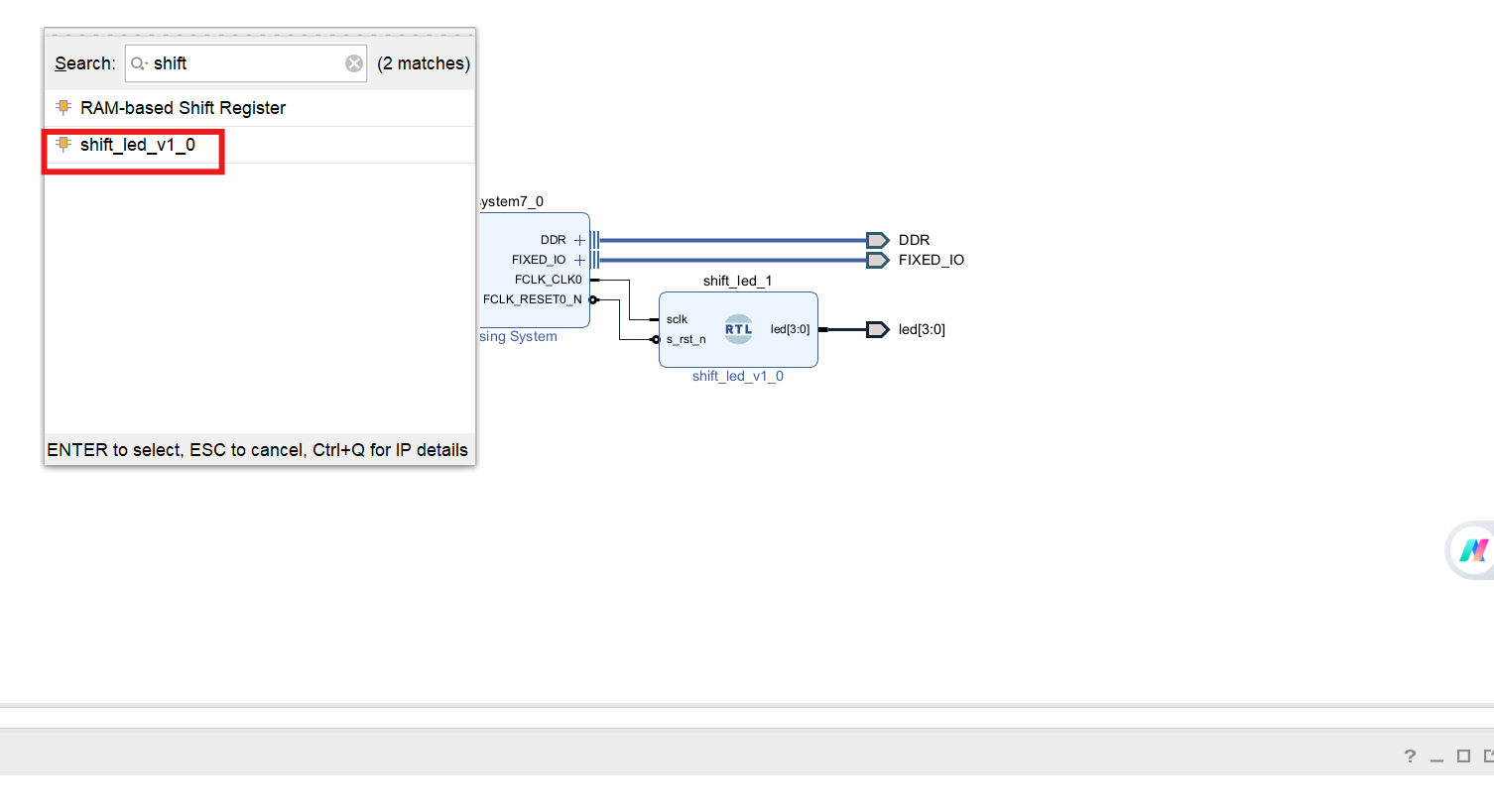

然后你就可以在我们搜索栏找到这个IP核，自己搜搜名字就行（注意是在我们点加号那里搜，其他地方搜是可能搜不到的）
1.3使用IP核

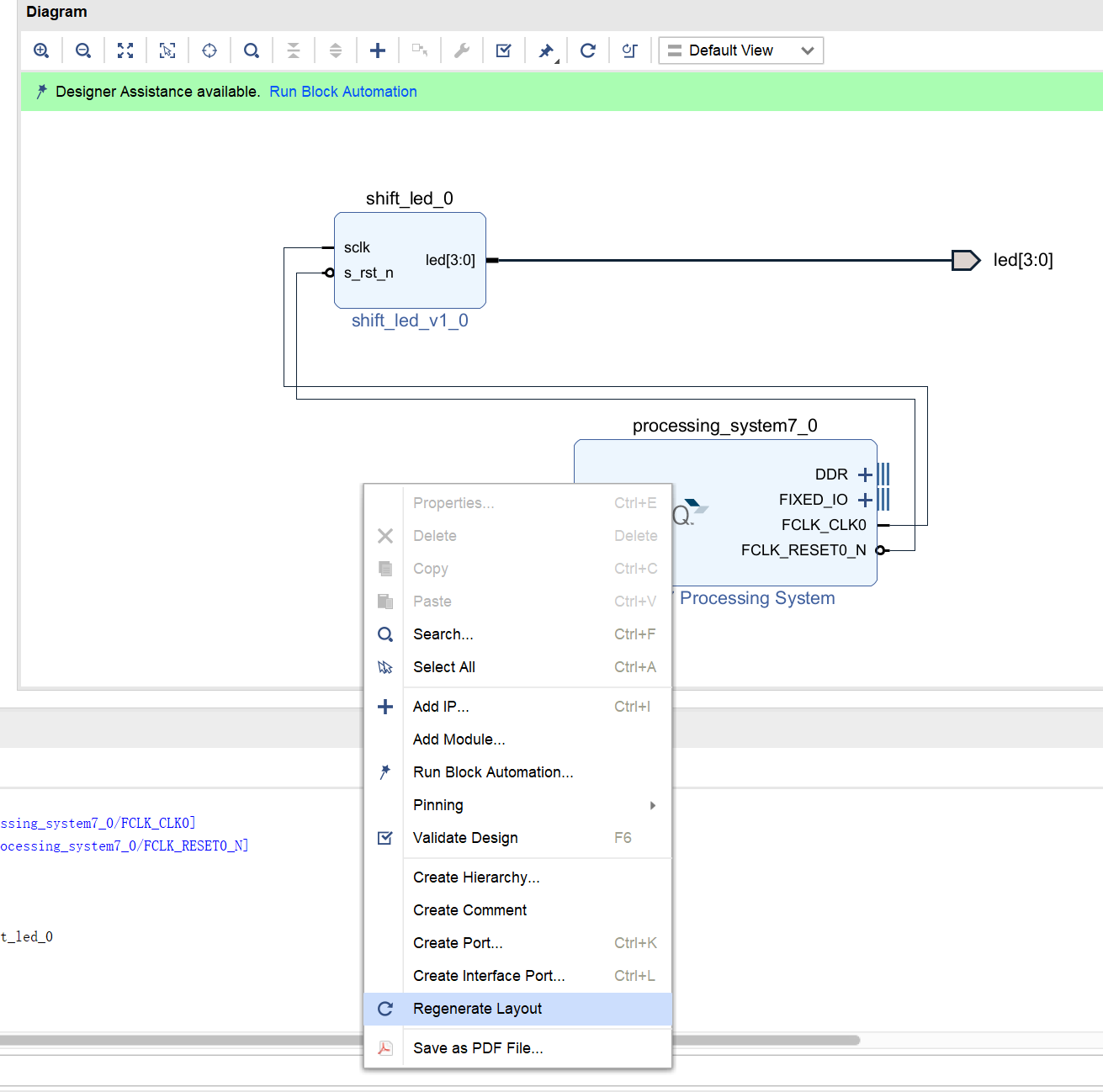

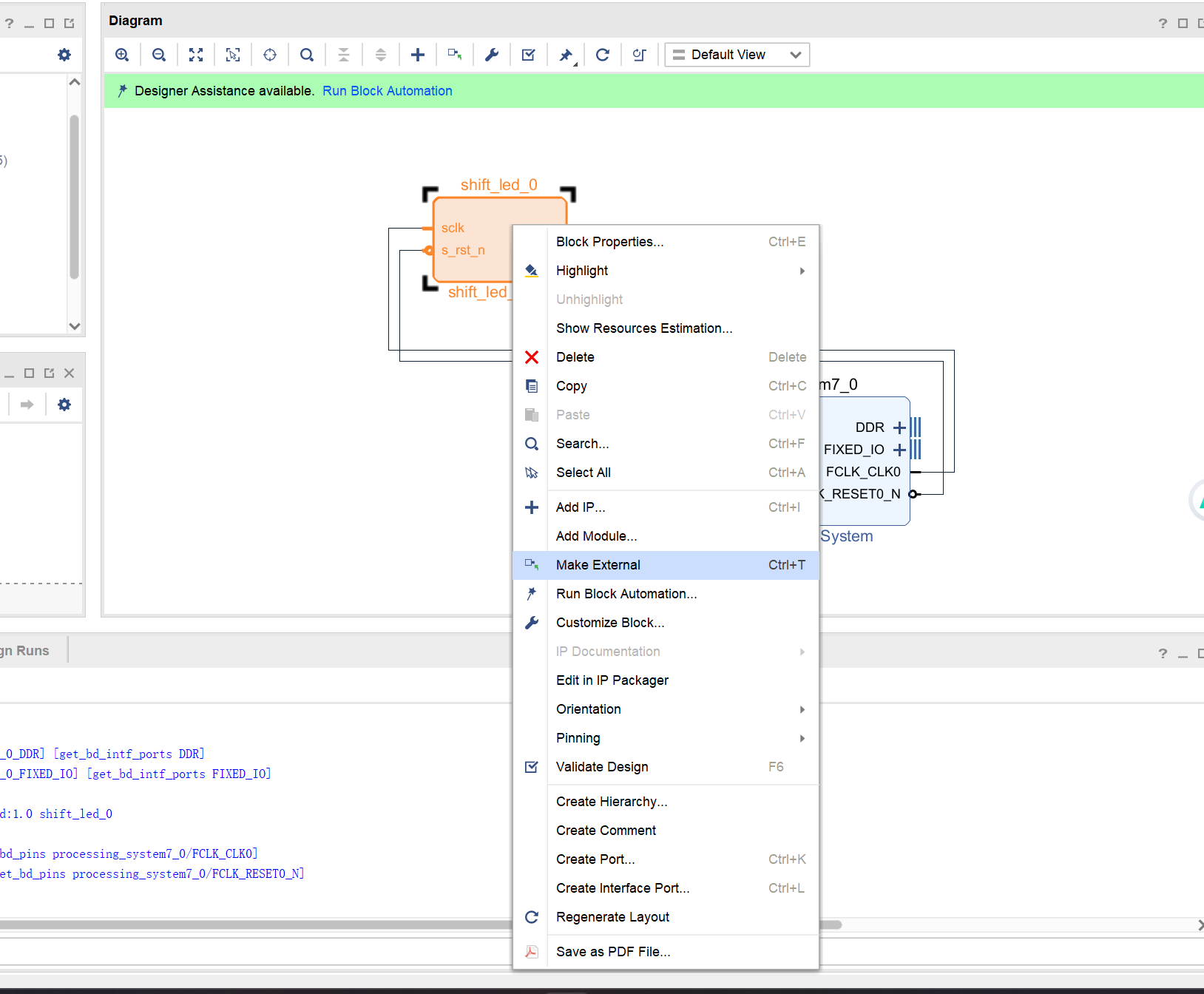

首先用鼠标完成对应连线（类似原理图这个部分），然后鼠标右键我们的shift_led，他后续是需要和外部的led连接的，点击make external这个选项，可能和你的led名字不同，自行修改一下就行
连完线觉得难看可以点击这个layout，系统自动美化，至于zynq的ddr还有io，我们不用管

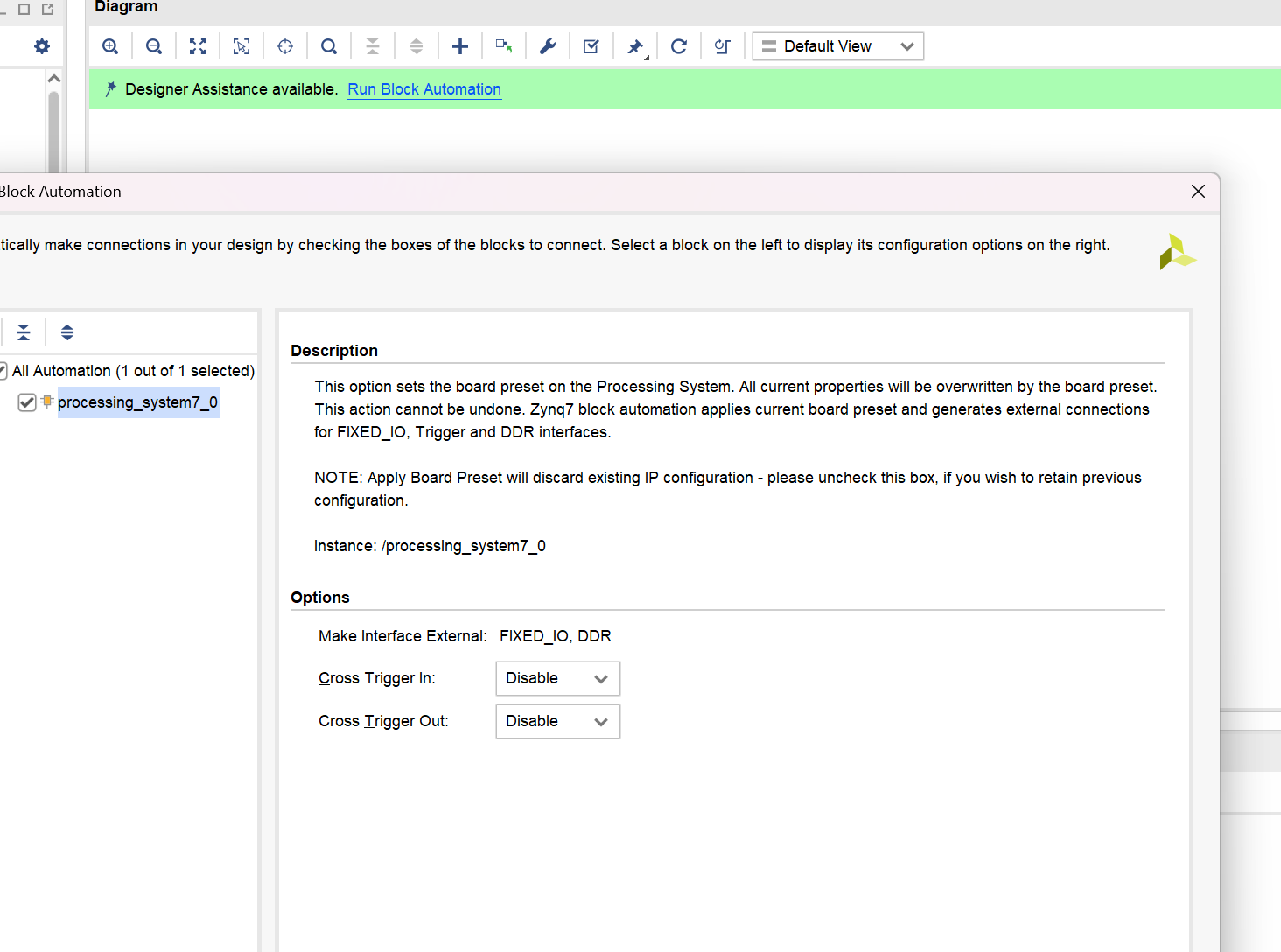

点击run block auto这个选项，然后直接默认接收就行

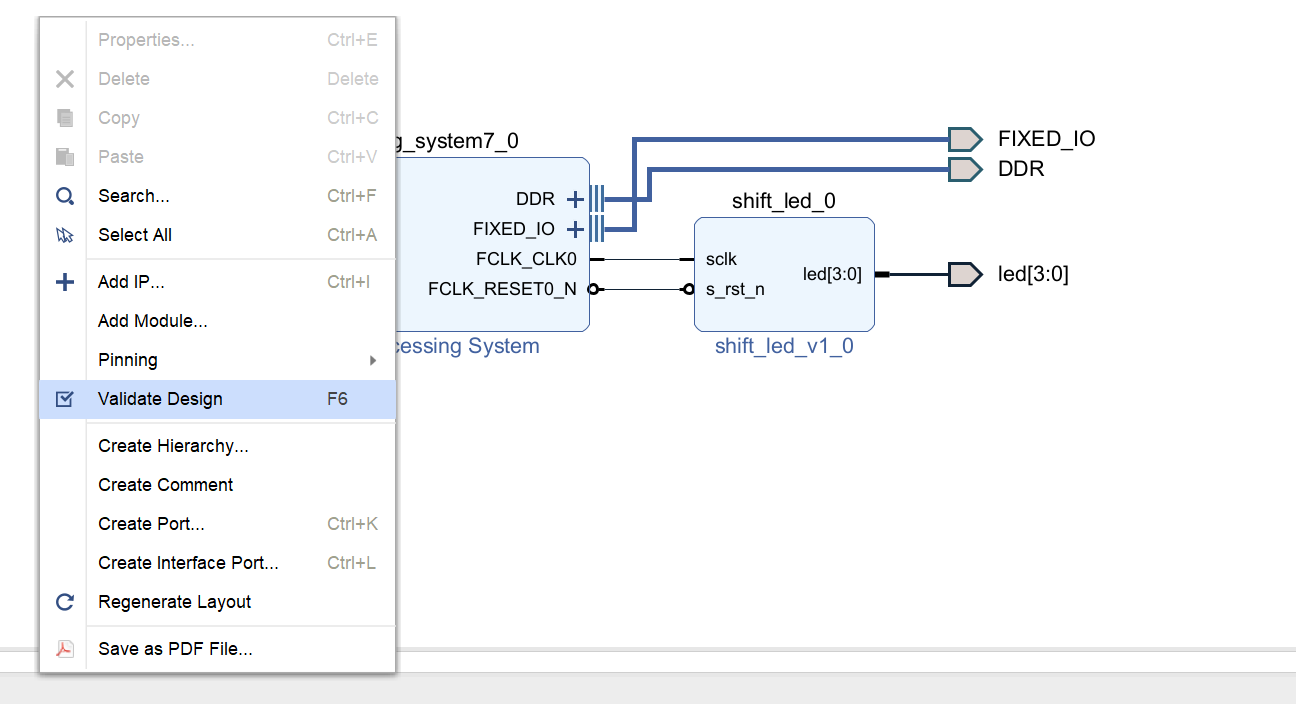

最后鼠标右键，点击validate design即可
2、源文件直接生成模块

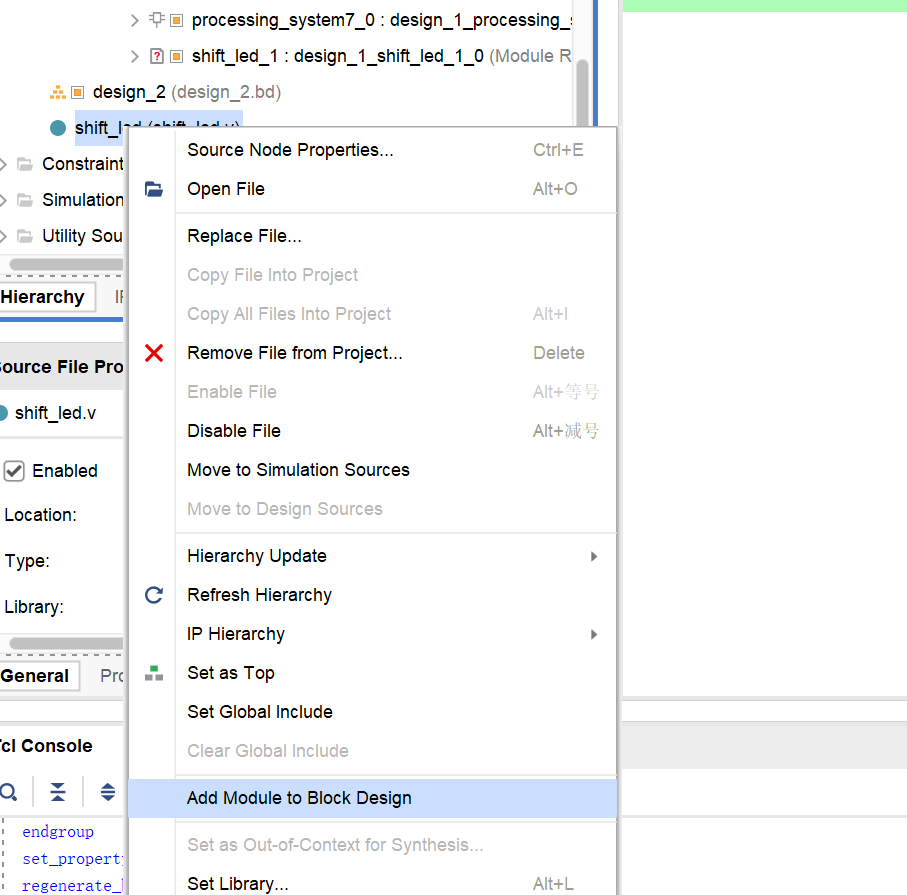

我们只需要在design中写好Verilog代码，右键他，选择add module即可
四、完成收尾
1、design文件转.v文件

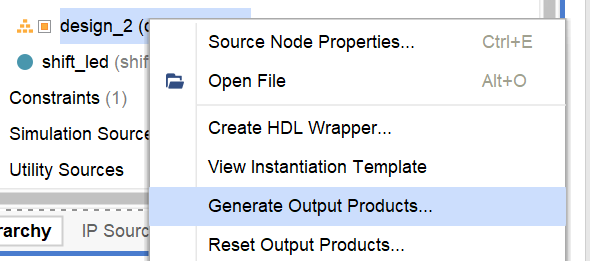

首先右键我们的design，这里选择generate output选项，然后运行完后再右键design，选择cerate hdl wrapper

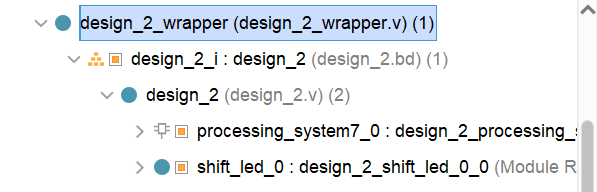

然后我们可以发现，我们出现了.v文件
2、提示
后续就生成比特流文件，绑定引脚即可，不过记住，时钟端在ps部分，我们不需要管时钟。
