一、芯片概述
LP3710S 是 SOT23‑6L 封装原边反馈隔离恒压恒流控制器，不需要光耦、TL431，支持 DCM/CCM 双模工作；内置 Peak‑Load 瞬时过载功能、数字台阶抖频、斜坡补偿、可编程线缆补偿；全套完备保护逻辑，适合做国内 3C 强制认证的充电器适配器，针对瞬时负载冲击、传导骚扰、高低温输出漂移等安规测试痛点做设计优化。
二、关键电气参数（TA=25℃，VCC=20V）
- 封装 SOT23‑6L；引脚：GND、NC、FB、CS、VCC、DRV
- VCC 启动典型 15.5V；UVLO 典型 8.2V；VCC 过压钳位 35V；启动电流典型 2μA
- FB 基准 2.50V；最大线缆补偿电流 6μA；
- 最大开关频率 65kHz，最小 120Hz；±7% 数字台阶抖频；内置 13.5ms 软启动
- 内置斜坡补偿，抑制 CCM 模式次谐波振荡；支持 Peak‑Load 短时过载功能（不同后缀时间可配置）
- 保护集合：FB 开短路、CS 开短路、输出短路打嗝、输出过压、输入欠压、150℃过温保护
- 工作结温‑40~+150℃；编带 3000 颗 / 盘
三、方案核心优势
- Peak‑Load 短时过载功能，应对 3C 测试中瞬时负载冲击，避免瞬时大负载直接进入打嗝保护，提升整机动态负载测试通过率。
- DCM/CCM 双模自适应，重载进入 CCM 模式搭配内置斜坡补偿，抑制次谐波振荡，高低温下输出稳定性好。
- ±7% 数字台阶抖频，改善传导骚扰，减少 3C 传导 EMI 整改调试周期。
- 可编程线缆压降补偿，改善长线输出电压跌落，满足负载调整率测试指标。
- 保护逻辑完整，FB、CS 管脚开短路均可识别，故障自动打嗝重启，满足安规异常条件测试。
- PSR 原边架构，省去光耦与 TL431，BOM 精简，适合中小功率无光耦适配器做 3C 项目。

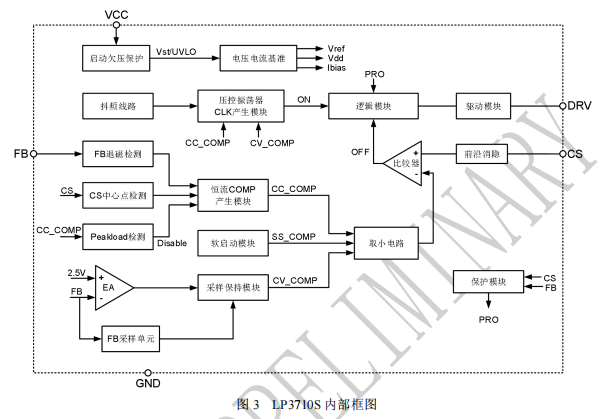

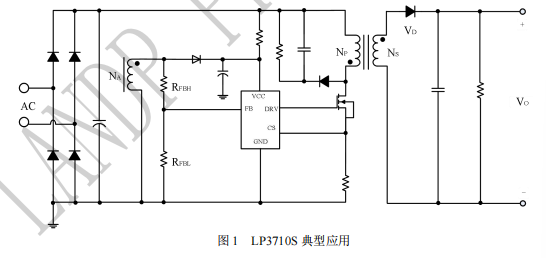

四、典型应用场景
‑需要国内 3C 强制认证的无光耦充电器、适配器
‑小家电、IoT 隔离辅助电源
‑小型锂电充电器
‑传统 PSR、RCC 电源方案升级做安规整改样机
五、选型对标参考
| 型号 | 品牌 | 封装 | 模式 | 特色功能 | 核心差异 |
|---|---|---|---|---|---|
| LP3710AAS | 芯茂微 | SOT23‑6L | DCM/CCM | 无 Peak‑Load | 基础版本，追求成本优先 |
| LP3710BAS | 芯茂微 | SOT23‑6L | DCM/CCM | Peak‑Load=12s | 需要短时过载冲击优先选择 |
六、PCB 量产 & 3C 样机摸底设计要点
- VCC 旁路电容必须紧靠 VCC‑GND 引脚，抑制供电尖峰，避免低温环境下误保护，影响 3C 低温测试。
- FB 分压电阻靠近 FB 引脚，走线远离变压器高压动点，防止噪声耦合造成输出漂移，负载调整率测试不合格。
- CS 采样电阻采用单点接地，保障恒流精度；采样电阻功率留余量，老化测试避免阻值漂移。
- 原边功率环路尽量缩小环路面积，降低 EMI 辐射，有利于传导骚扰摸底。
- 使用 Peak‑Load 功能时，按照规格书评估短时过载时间，不可超出整机外壳、器件热承受能力，防止温升测试异常。
七、选型小结
LP3710S 为 SOT23‑6L 原边 PSR 控制器，支持 DCM/CCM，带 Peak‑Load 瞬时过载、数字抖频，针对 3C 认证适配器动态负载、EMI、高低温输出漂移等测试项优化，适合无光耦架构 3C 充电器样机开发。
八、FAQ 常见疑问
Q：LP3710S 做 3C 样机，Peak‑Load 功能怎么选后缀？
A：如果经常遇到瞬时冲击负载，选带 Peak‑Load 后缀版本；普通稳态负载项目，AAS 无 Peak‑Load 版本即可；选型后务必做短时过载温升摸底。
Q：PSR 架构做 3C 认证，需要重点测试哪些项目？
A：高低温输出、动态负载切换、短路保护、传导骚扰、整机温升、异常管脚开短路测试。
