前言
做驱动开发久了，会发现一个残酷的真相：
大部分新手调试慢、踩坑多、写代码没底气，根本不是不会写代码，而是------看不懂规格书。
很多人移植 Panel、调试 MIPI、修改时序，全程靠：抄 demo、改延时、瞎试参数。
看似能点亮屏幕，一旦遇到概率性黑屏、高温花屏、休眠闪屏、兼容性问题，瞬间束手无策。
因为 Demo 代码是通用模板，真正的硬件约束、时序底线、极限参数，只藏在 Spec 里。
本篇就给大家一套驱动工程师专属的规格书阅读方法论。
不管是 Panel 屏规格书 还是 SoC 芯片 DSI 手册，以后拿到手不用逐字啃，直接精准抓取关键信息，告别盲写代码。
一、先纠正一个误区：不要通读规格书
很多新人拿到几百页的 datasheet，第一反应：从头看到尾。
这是最低效的学习方式。
规格书是工具书，不是教科书。
驱动开发读 Spec 的核心逻辑只有一个：
只看和驱动代码、上电时序、寄存器、电气约束相关的内容，其余全部跳过。
驱动开发只关心四件事：
- 上电/复位时序（90% 概率性 Bug 的根源）
- 工作时序参数（分辨率、时钟、前后肩）
- 寄存器指令（初始化序列、功能开关）
- 电气极限参数（电压、速率、时序阈值）
二、Panel 规格书重点阅读清单
移植屏幕、调试闪屏、黑屏、花屏，99% 的依据都来自 Panel Datasheet。
几十上百页的屏规格书，重点必看的 5 个核心章节。
1. 上电时序图（Power-on Sequence**）**
这是概率性黑屏、唤醒闪屏、复位异常的核心源头。
几乎所有新手都会忽略时序区间，随便写延时。
标准 Panel 上电顺序需遵循：
供电 > 稳定延时 > 复位释放 > 初始化指令 > 背光点亮
规格书中会严格定义：
- 各路电的上电先后顺序
- 供电稳定最小/最大延时Tmin/Tmax
- 复位高/低电平保持时间
- 复位释放后多久才能下发 MIPI 指令
- 初始化完成后多久开启背光
实战结论
只要你的 DTS 延时、驱动上电顺序和规格书 不完全一致，后期必定出现概率性异常。
2. 显示时序参数（Timing）------花屏元凶
所有屏幕横纹、花屏、撕裂、刷新率异常，大部分来自这里。
重点：
- 分辨率、刷新率
- Pixel Clock 像素时钟范围
- 前后肩时序
- 总行宽、总列高
驱动里的 timing 参数，必须和规格书完全对齐，不能参考别人的 demo。
3. MIPI 速率与工作模式
关键词：HS Rate、Lane、Video Mode / Command Mode
需要确认：
- 屏幕支持的最大 MIPI 速率
- 支持几 lane（2lane/4lane）
- 是否支持 Command 模式（息屏保画面）
- LP/HS 切换时序约束
很多项目盲目拉高 MIPI 速率，导致高温花屏、压力测试闪屏。
4. 初始化指令序列（IC Initial Code）
厂商会提供一段十六进制初始化序列。
新手误区：直接全量复制，从不看注释。
合理做法：
- 区分：电压配置、Gamma 配置、色彩配置、省电配置
- 根据项目需求删减冗余指令
- 休眠唤醒阶段按需重发关键指令
5. 电气特性极限参数
电压范围、工作温度、复位电平阈值。
用于排查：低温黑屏、高温花屏、电压不稳闪屏。

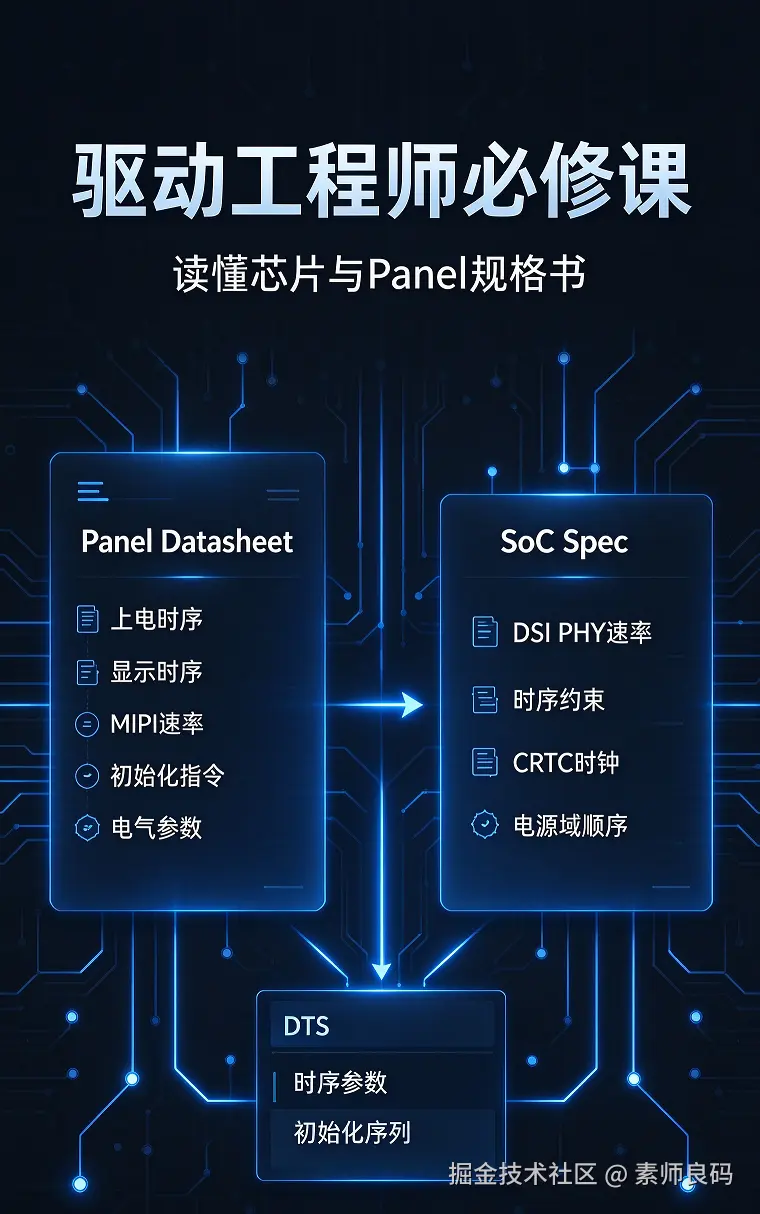

三、SoC 芯片规格书怎么读
屏规格书是「屏幕要求」，芯片规格书是「主控能力」。
驱动调试就是：让 SOC 能力完美匹配 Panel 要求。
重点只看 4 块：
- MIPI DSI PHY 支持速率范围：不能超过 Panel 上限，也不能低于最低要求
- DSI 时序约束：HS/LP 切换延时、TX 超时阈值
- CRTC 时钟约束：像素时钟分频极限
- 电源域开关时序：DSP/DSI 电源域上电顺序
核心逻辑
Panel 规定「我需要什么时序」
SOC 规定「我能输出什么时序」
两者需要合理****匹配。

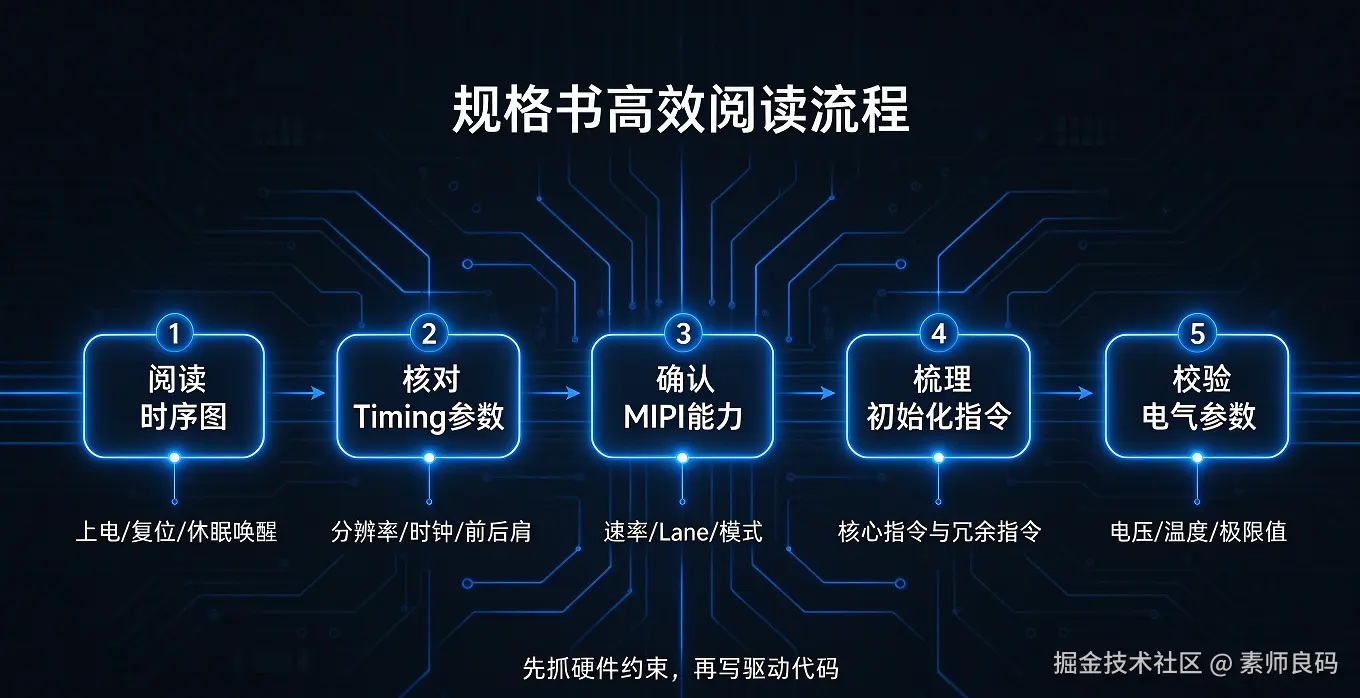

四、工程师高效读规格书的完整流程
拿到新屏/新芯片，按这个顺序阅读，效率大大提升：
- 先看时序图：上电、复位、休眠唤醒时序（解决概率性问题）
- 再看 Timing 参数：分辨率、时钟、前后肩（解决花屏撕裂）
- 核对 MIPI 能力：速率、lane、模式（解决链路不稳）
- 梳理初始化指令：区分核心指令和冗余指令
- 最后看电气参数：排查极限场景异常
五、最容易踩的 4 个规格书误区
误区1：直接抄别人的 DTS 和时序，不核对规格书
Demo 是通用适配，不是精准适配。不同批次屏幕时序、电压可能微调，抄代码会埋坑。
误区2：靠加延时解决不稳定
延时只是掩盖问题，不是修复问题。真正的根因永远在规格书时序约束里。
误区3：忽略休眠唤醒时序
大部分闪屏、唤醒黑屏，都是休眠阶段电源/复位时序不满足 Spec。
误区4：不核对 MIPI 速率上限
一味拉高速率提升画质，导致高温、压力测试链路不稳定。
六、总结：看懂规格书，是驱动工程师的核心壁垒
复制粘贴只能解决"能不能点亮"。
读懂 Spec 才能解决"稳不稳定、兼不兼容、能不能过压力测试"。
从今天开始，调试不再靠猜、不靠试，全部以规格书为唯一依据。
