预编译 → 编译 → 汇编 → 链接，四个阶段各做了什么？宏、全局变量、局部变量、const 常量、函数，又在哪一阶段、以怎样的方式被引用？本文以 GHS（Green Hills Software）编译器编译瑞萨 RH850 车规 MCU 工程为背景，把整条链路一次性讲透。

一、开篇引言

做汽车电子底层开发的朋友，几乎每天都在和编译打交道：在 Multi 里点一下 Build，几分钟后一份 .elf 就出来了，接着用 Flasher 烧进 RH850，看它跑起来。但"能编译通过"和"真正理解编译发生了什么"是两回事。

我见过不少同行遇到这类问题无从下手：

• 报 undefined reference to "func"，明明是同一个工程，为什么链接找不到函数？
• multiple definition of "g_val"，只是把全局变量放在头文件里，就炸了？
• 宏改了值、重新编译，现象却"没生效"------其实它早就被预编译期展开，根本没进汇编阶段；
• 想在链接脚本里定位一个 const 常量，却不知道它落在 .rodata 还是 .sdata。

这些问题的答案，全都藏在编译的四个阶段里。本文的写作目的，就是帮你建立一张"源码 → 符号 → 地址"的完整地图：预编译、编译、汇编、链接各阶段分别做了什么、为什么存在、有什么意义，以及宏、全局变量、局部变量、const 常量、函数这五类最常见的 C 元素，在每个阶段分别以什么形态被引用、被处理。

读完你会收获：能看懂 GHS 生成的中间文件（.i / .s / .o），能自己定位和解决 90% 以上的"符号类"编译链接错误，并在做 RH850 启动、链接脚本、内存布局时建立更系统的认知。

全文结构如下：先讲四个阶段的原理与角色；再用一个可复现的 RH850 例程，逐步带你走完 GHS 命令行全流程；最后总结常见踩坑与工程最佳实践。

二、核心原理拆解：四阶段各司其职

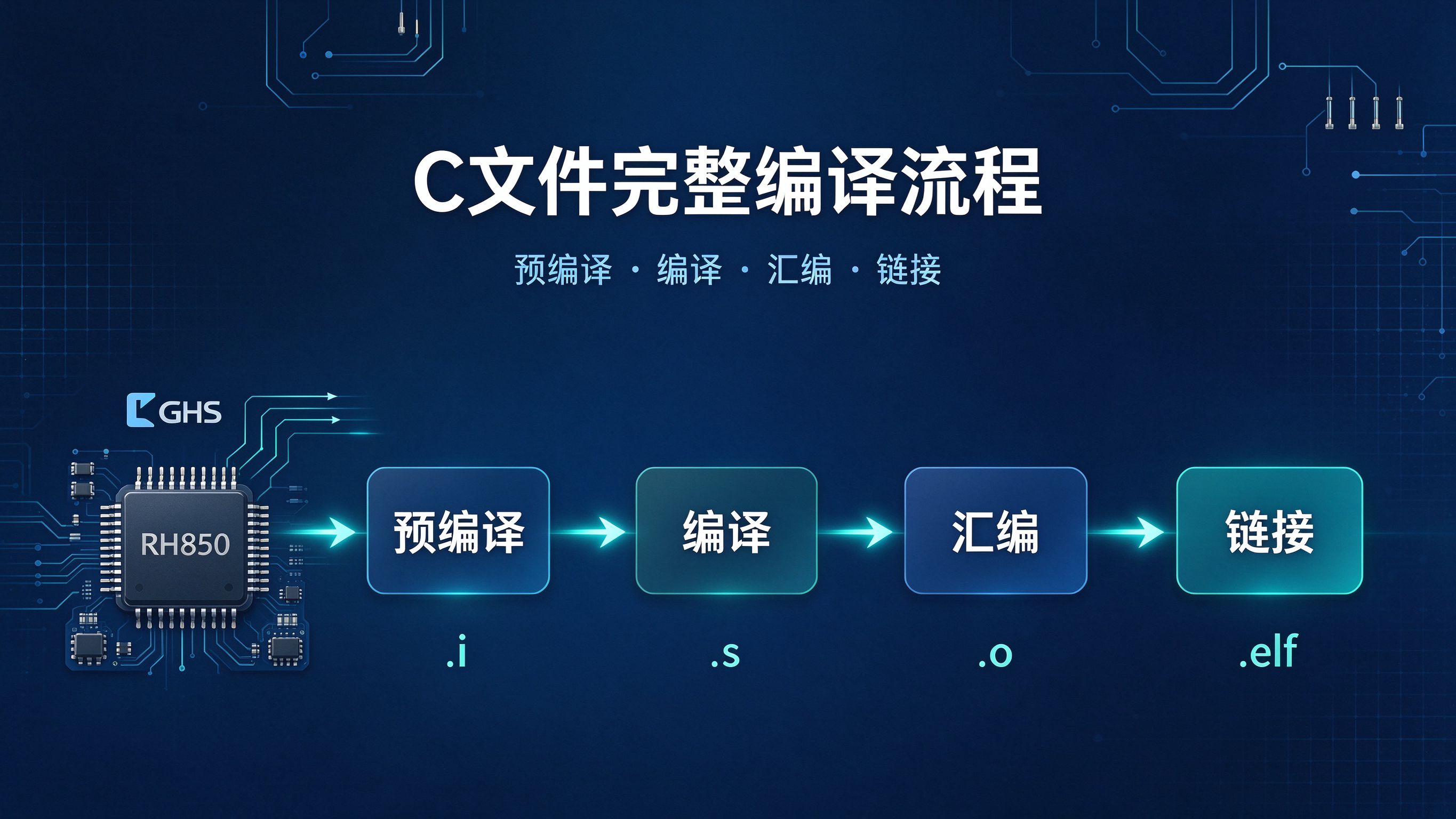

C 源文件到可执行映像，本质上是把"人类可读的文本"逐步翻译成"机器可执行的二进制"，并在过程中完成符号的组织与地址的分配。这个翻译不是一步到位的，而是拆成四个边界清晰、可独立验证的阶段：

┌────────┐   ┌────────┐   ┌────────┐   ┌────────┐   ┌────────┐
│ main.c │──▶│ 预编译 │──▶│  编译  │──▶│  汇编  │──▶│  链接  │──▶│ app.elf│
│ (源码) │ -E │        │ -S│        │ -c│        │   │        │   │(可执行)│
└────────┘   │ main.i │   │ main.s │   │ main.o │   │        │   └────────┘
             └────────┘   └────────┘   └────────┘   └────────┘

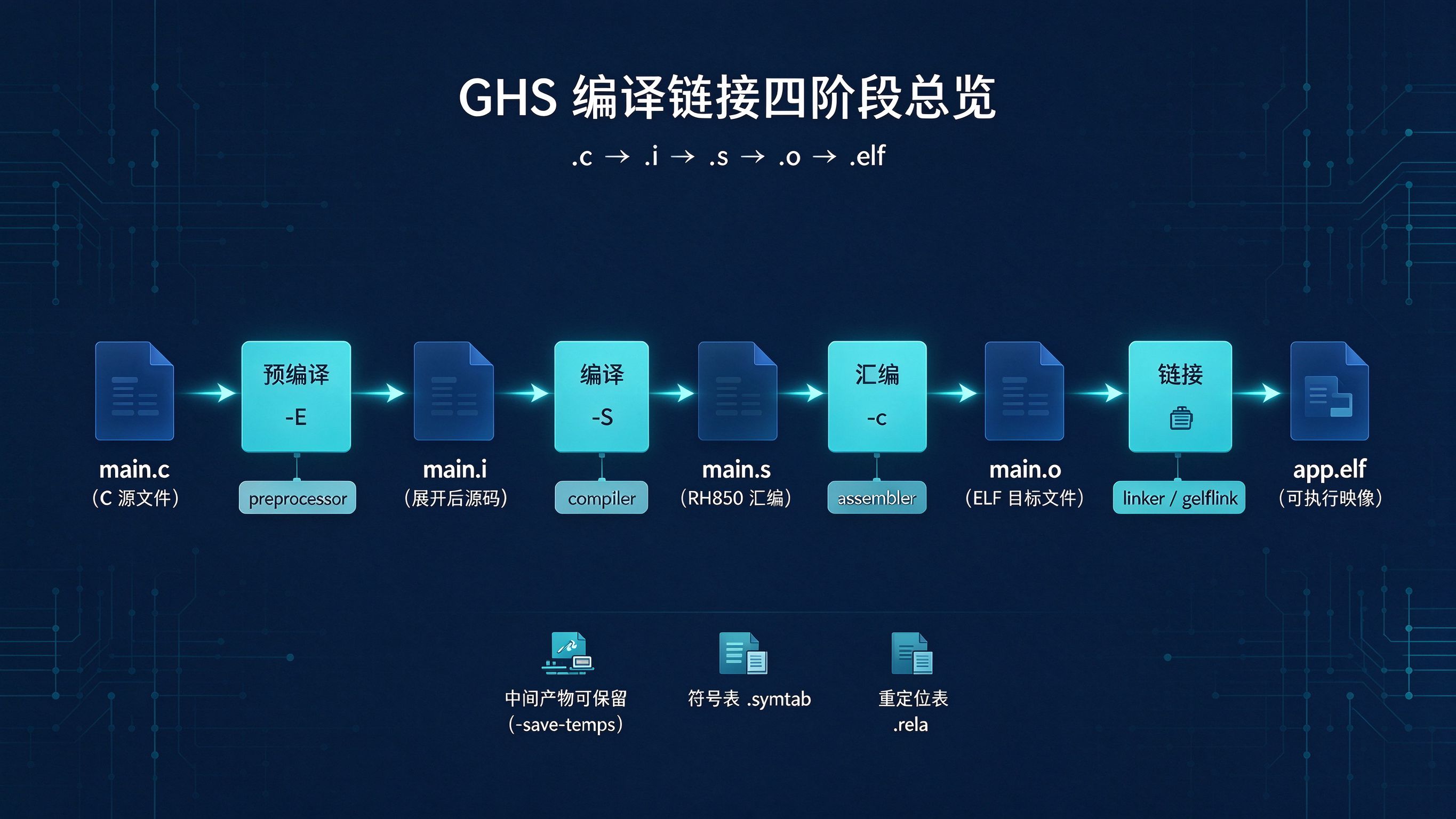

图 1：GHS 编译链接四阶段总览（GHS 编译器 / RH850 环境）

上图标出了 GHS 各阶段对应的子工具（preprocessor / compiler / assembler / linker gelfink）与中间产物；配合上面的 ASCII 流程图，可一眼看清 .c 经 -E/-S/-c 逐步产出 .i → .s → .o，最后链接为 .elf。

2.1 阶段一：预编译（Preprocessing，-E）------纯文本层面的"代工"

预编译处理的对象是纯文本，它不识别 C 语法，只做文本级的替换与拼接。核心工作：

• 宏展开 ：把 #define 定义的宏，在源码中出现的位置全部替换成其定义体；
• 头文件包含 ：把 #include 指向的头文件内容"原样粘贴"进来（可递归）；
• 条件编译 ：依据 #if / #ifdef / #elif 等，裁剪出当前配置下的有效代码段；
• 删除注释 、处理 #line、#pragma 等指令。

意义 ：它把"带配置的、多文件的源码"统一展平成一份单文件、无宏、无注释、条件已定 的翻译单元（translation unit），为下一步真正的语法分析做好干净输入。在 GHS 中可用 -E 得到展开后的 main.i。

2.2 阶段二：编译（Compilation，-S）------语法 / 语义分析，生成汇编

编译阶段开始理解语言的语义，是四阶段中技术含量最高的一环：

• 词法、语法、语义分析：检查语法错误、类型不匹配、未声明变量等；
• 类型检查与隐式转换、作用域解析；
• 生成中间表示并优化 （常量折叠、死代码消除、寄存器分配等，GHS 提供 -On 优化档）；
• 段归属决策 ：编译器根据变量 / 函数的属性（const、已初始化、未初始化、代码等），在生成汇编时用 .section .text、.section .rodata、.section .data、.section .bss 等伪指令 ，明确标注每段代码 / 数据应归入哪个段------段归属在这一步就已经定了；
• 输出汇编代码 main.s（RH850 架构的指令助记符）。

意义 ：它把"符号（变量 / 函数）"和"指令"绑定，并为每一个有定义 的全局符号在符号表 中登记；同时记录"哪里引用了尚未定义的符号"，为后续重定位做准备。段归属（进哪个段）也在这一步确定，汇编器只是照章执行。

2.3 阶段三：汇编（Assembly，-c）------把汇编翻译成机器码

汇编器把 RH850 汇编代码（.s）翻译成目标文件 （.o，ELF 格式的可重定位文件）：

• 每条指令转为对应机器码；
• 按 .section 伪指令装箱 ：汇编器不决定"进哪个段"，只是执行 编译器已经写好的段归属指令，把机器码和数据按段组织到 .o 文件中；
• 生成符号表 （.symtab）：记录已定义的全局 / 局部符号及其在当前模块内的段内偏移；
• 生成重定位表 （.rela.*）：记录哪些位置需要链接期回填地址。

意义 ：.o 是"可独立成块、但地址未定"的机器码模块。段在 .o 内部的组织和相对偏移已定，但最终内存地址仍未分配------这正是它区别于最终可执行文件的关键。

2.4 阶段四：链接（Link）------符号解析 + 地址分配

链接器（GHS 为 gelfink，遵循链接脚本）把多个 .o（以及启动代码、库）合并为最终可执行映像：

• 符号解析（symbol resolution） ：把每个"引用到的未定义符号"与"某个 .o 中定义的同名符号"对上号；对不上就报 undefined reference；
• 重定位（relocation）：按最终布局，把每处引用回填成真实内存地址；
• 段合并与最终地址分配 ：按链接脚本（GHS .lcf / GNU ld 风格 .ld）把各 .o 的同名段合并，分配到 RH850 的具体内存区（Flash / RAM），并处理对齐、启动段、中断向量表等；
• 生成可执行映像 app.elf（及可选的 S-record / HEX 烧录文件）。

意义 ：它把"分散的可重定位模块"变成"能直接烧录运行的、地址完整确定"的最终产物。整个工程的符号关系，只有到链接才真正闭环。

段归属 vs 段地址------一句话记住 ：

编译决定"进哪个抽屉"，汇编"把东西放进抽屉"，链接"给抽屉贴上房间号"。段归属在编译期就定了，汇编只是照章装箱，链接才分配最终物理地址。

2.5 五类符号在四个阶段中的"引用地图"

这是全篇核心。下面用一张对照表，把宏、全局变量、局部变量、const 常量、函数在四个阶段各自的形态说清楚：

C 元素	预编译（-E）	编译（-S）	汇编（-c）	链接
宏 #define	全部就地展开，替换为定义体，产物中已无宏名	不再出现，已是具体代码 / 常量	无	无（完全消失）
局部变量 int loc	原样保留	进入作用域分析，可能被优化；存在栈或寄存器	反映为栈偏移 / 寄存器分配	不产生全局符号，不进链接符号表
全局变量 int g_val	原样保留	登记为强 / 弱全局符号 ；决定落入 .data/.bss	按 .data/.bss 装箱，写入 .symtab 并标记全局	若被跨文件引用→符号解析；分配最终地址
const 常量 const int C	原样保留	识别为只读对象；决定落入 .rodata	按 .rodata 装箱	定位到只读区（Flash），运行时不可写
函数 int func()	原样保留	生成函数体指令 + 函数符号；决定落入 .text	按 .text 装箱，符号进 .symtab	跨文件调用时符号解析 + 重定位回填地址

几个值得强调的工程要点：

• 宏是"编译前"的产物，与运行时零关系 。所以"宏没生效"先查 -E 结果，而不是看最终 .elf。
• 局部变量不参与链接，它只活在编译与汇编的"局部符号"层面，通常被寄存器 / 栈承载，优化后甚至完全消失。
• 全局变量与函数是链接的主角 ：跨文件使用，靠 extern 声明 + 链接期符号解析；重复定义或漏定义，报错都发生在链接。
• const 常量属于"只读段"，进 Flash 。在 RH850 上，试图写 .rodata 会触发异常或写保护错误------这是嵌入式特有的坑。

三、实操落地指南：用 GHS 命令行走完全流程

下面用一个极简的 RH850 例程，演示如何手动分步 执行四个阶段，并查看每步产物。环境假设：GHS MULTI 已安装，GHS 的 RH850 C 编译器驱动在 PATH 中（工程上常以 ccrh850 / cxrh850 调用，选项风格与 GCC 高度一致），目标为 RH850/G4MH（28 位 / 32 位地址模式均可，不影响流程）。

说明：GHS 命令行选项与 GCC 风格类似但不完全相同。为便于通用理解，下文用 -E / -S / -c 这类阶段选项描述流程；实际工程中请以 ccrh850 --help 或《GHS Compiler User's Guide》中对应选项为准。

3.1 准备源文件

先准备一个跨文件引用的最小工程，制造"全局变量、const、宏、局部变量、函数"全部登场的机会。

main.c：

/* main.c --- GHS 编译流程示例 */
#include "config.h"
#include <stdio.h>

int g_val = 5;
const int C_CONST = 10;

int add_one(int x)
{
    int loc = x + 1;
    return loc;
}

int main(void)
{
    int result = add_one(g_val) + C_CONST;
    printf("result = %d\n", result);
    return 0;
}

config.h：

/* config.h */
#ifndef CONFIG_H
#define CONFIG_H

#define VERSION 3

#endif

注意：为了专注编译流程，这里把 add_one 定义在 main.c 内；实际工程常拆到多个 .c，以演示跨文件链接（见第 4 节踩坑）。

3.2 第 1 步：预编译（-E）

ccrh850 -E main.c -o main.i

• 做了什么 ：展开宏、粘贴 config.h 与 stdio.h、删除注释、按条件裁剪。
• 验证方法 ：打开 main.i，你会看到：
  • VERSION 已被替换为字面量 3；
  • config.h / stdio.h 的内容被"粘贴"进来；
  • 注释被移除。
• 关键点 ：这一步之后，源码里再也看不到 #define 和 #include，它们是纯文本操作。

查看宏是否展开：

grep "VERSION" main.i

3.3 第 2 步：编译（-S）

ccrh850 -S main.i -o main.s

• 做了什么 ：语法 / 语义分析、类型检查、优化（默认 -O0 便于观察；可用高优化档对比）、生成 RH850 汇编，同时决定每个符号的段归属。
• 验证方法 ：打开 main.s，你会看到：
  • RH850 指令助记符（如 mov, add, ld.w, st.w, jr 等）；
  • 出现 .section .text、.section .rodata、.section .data 等段标记------这就是编译器在告诉汇编器"这段代码 / 数据进哪个段"；
  • 出现 .global（_main、_add_one 等）------这是给链接器看的符号导出声明；
  • 局部变量 loc 表现为栈 / 寄存器操作，不会 出现 .global loc。
• 关键点 ：编译器已"看懂"代码，段归属和符号导出在这一步就定了；符号在这里第一次以"汇编符号"形态出现。

3.4 第 3 步：汇编（-c）

ccrh850 -c main.s -o main.o

• 做了什么 ：把汇编翻译成机器码，按 .section 伪指令把内容装箱到对应段，产出 ELF 可重定位目标文件 main.o。
• 验证方法 （用 GHS 工具 elfdump 或 GNU objdump）：

elfdump -s main.o
elfdump -r main.o

• 关键点 ：
  • 符号表里能查到 _main、_add_one、_g_val、_C_CONST 等全局符号及其所在段、段内偏移；
  • 重定位表记录了"哪些位置需要链接期回填地址"（例如对 printf、对跨模块符号的引用）；
  • 段在 .o 内的组织已定，但所有地址仍是相对偏移，不是最终内存地址。

3.5 第 4 步：链接（link）

ccrh850 main.o -o app.elf

• 做了什么 ：符号解析 + 段合并 + 最终地址分配 ，生成可执行映像（GHS 链接器 gelfink）。
• 验证方法：

elfdump -a app.elf

• 关键点 ：app.elf 中 _g_val、_C_CONST、_main、_add_one 都被分配了确定的 Flash/RAM 物理地址，交叉引用已回填完毕。

3.6 一步到位与中间文件保留

实际工程通常一条命令编译 + 链接：

ccrh850 main.c -o app.elf

若想保留各阶段中间文件便于排查，GHS 对应"保留临时文件"的选项（--keep / --save-temps 视版本而定）：

ccrh850 --keep main.c -o app.elf

用 -v / --verbose 可观察 GHS 驱动实际调用了哪些子工具（预处理器、编译器、汇编器、链接器），是理解"四阶段被驱动串起来"最直观的方式。

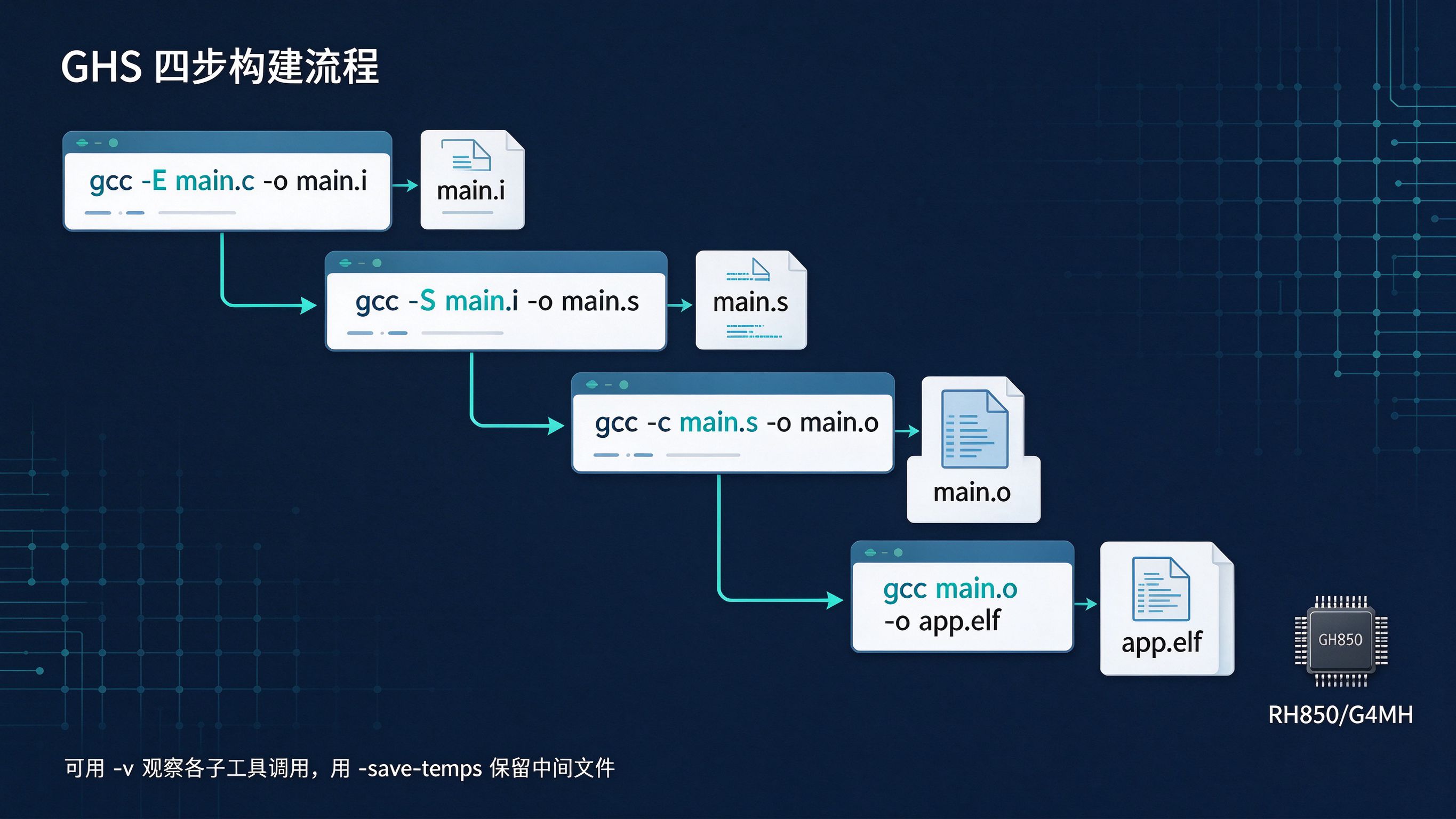

图 3：GHS 四步构建流程（.c → .i → .s → .o → .elf）

四、踩坑与优化总结：链接期符号问题的定位与规避

4.1 典型坑 1：undefined reference to "func"（未定义符号）

现象：链接阶段报错，提示某个符号未定义。

根因 ：某处声明 / 引用了 func，但整个链接输入里没有任何 .o 定义了它。常见原因：

• 忘了把实现 func 的 .c 加入编译 / 链接；
• 声明了但未实现；
• 实现文件名拼错、路径没被链接器包含。

排查思路：

elfdump -s app.elf | grep func
elfdump -s main.o | grep func

解决 ：把定义 func 的 .o 加入链接；或补全实现。

4.2 典型坑 2：multiple definition of "g_val"（重复定义）

现象：链接报"多重定义"。

根因 ：把全局变量定义（int g_val;）写进了头文件 ，又被多个 .c #include，导致每个翻译单元都定义了一次同名强符号。这是 C 新手最经典的坑。

根因图解 ：一个全局变量一旦在头文件里定义，预编译期就被"复制"进每个包含它的 .c → 编译期产生多个强定义 → 链接期冲突。

解决 ：头文件只放 extern int g_val; 声明，真正的定义（int g_val;）只放在唯一一个 .c 中。必要时用 static 让符号仅本文件可见。

4.3 典型坑 3：链接顺序影响符号解析

现象 ：有时链接报未定义，调换 .o 顺序又好了。

根因 ：GHS 链接器（以及多数 ELF 链接器）按输入顺序扫描库 ，被引用的符号如果定义在"已经被扫描完的库"里，可能解析不到。链接顺序对 .o 之间通常无关（都会全量参与），但对**静态库（.a）**非常敏感：被依赖的库要放在引用者之后。

解决 ：库放在所有引用它的 .o 之后；必要时用分组选项（GHS 的 --start-group / --end-group，对应 GNU ld 同名选项）解决循环依赖。

4.4 典型坑 4：const 写不进、宏"改了没生效"

• const 写保护 ：const int C_CONST 落在只读段（Flash），代码里 C_CONST = 20 在编译期就会被警告，运行期会触发写保护异常。若发现"写 const 竟然没报错"，多半是用了强制类型转换绕过了类型系统，运行期仍可能崩溃。
• 宏"没生效" ：因为宏在预编译期 就展开完了，改了 #define 后若只重链接、不重新预编译，展开结果不会更新。务必让改动宏的源文件参与重新预编译。

4.5 工程最佳实践清单

• 符号纪律 ：头文件只放 extern 声明；全局变量"定义一处、声明多处"；能用 static 隐藏的符号尽量加 static，减少链接冲突面。
• 善用中间文件 ：排查问题时保留中间产物，main.i 查宏、main.s 查段归属和符号、main.o 查段内偏移与重定位。
• 理解段与链接脚本 ：段归属在编译期就定了（.section 伪指令），链接脚本只负责把这些段分配到 Flash/RAM 的具体地址。const / 字符串落 .rodata（Flash），已初始化全局落 .data，未初始化落 .bss（RAM）。
• 固定链接顺序：把库统一放到依赖链末尾，用分组选项处理环依赖，避免"换个顺序就编译不过"的隐性风险。

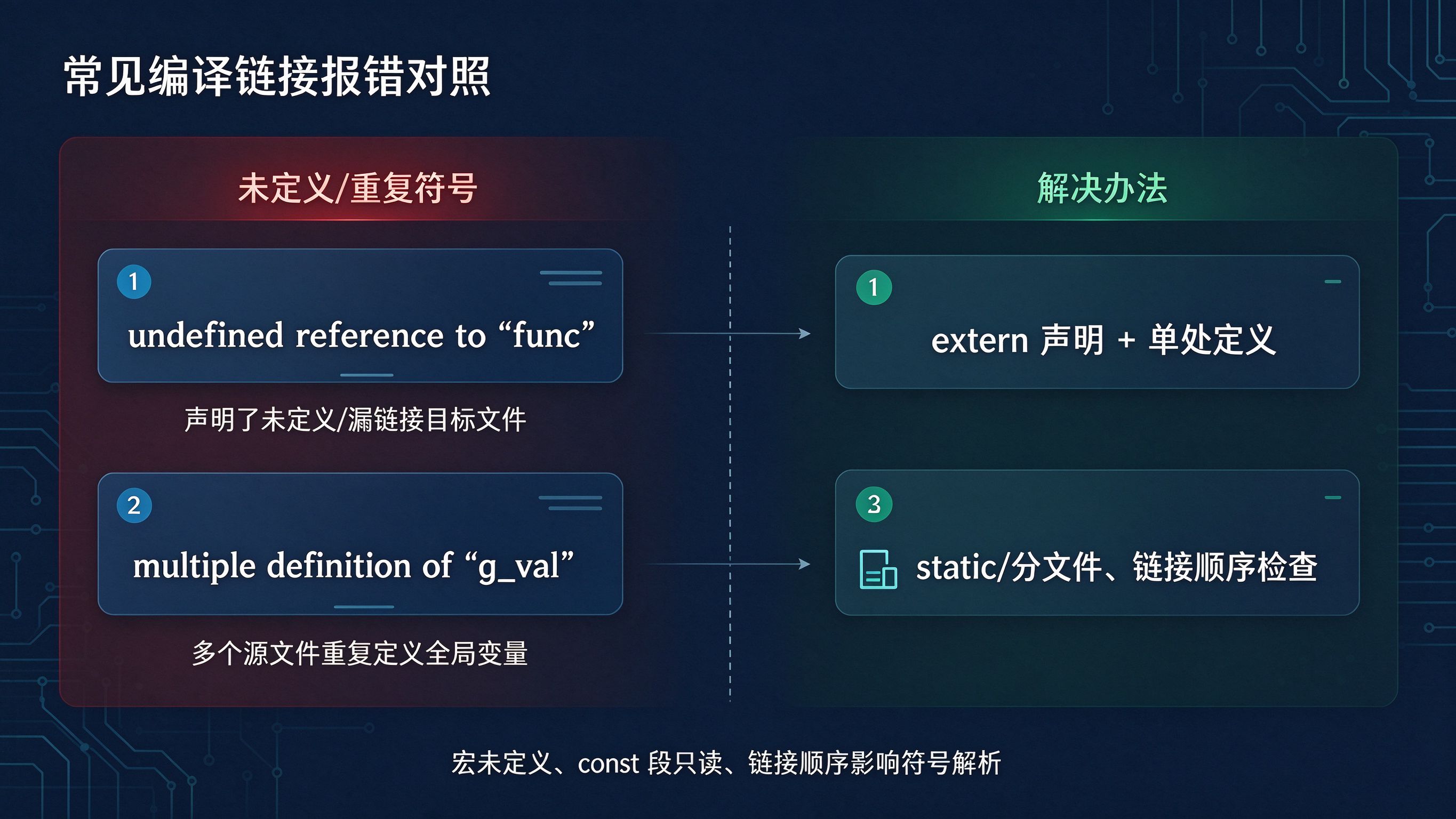

图 4：常见编译链接报错与解决办法对照

五、结尾收尾

回到开头的四个问题，现在都有了答案：undefined reference 是链接期符号解析失败的典型表现；multiple definition 源于"定义进了头文件"被多翻译单元复制；宏在预编译期 就已展开消失，改动后必须重新预编译；const 常量落在只读段（Flash），运行期不可写。

一句话总结：预编译做"文本代工"，编译做"语义翻译 + 建符号表 + 定段归属"，汇编做"机器码装箱 + 记录段内偏移"，链接做"符号闭环 + 分配最终地址"。宏、局部变量、全局变量、const、函数这五类元素，从"文本→汇编符号→目标符号→最终地址"逐层递进，各自在不同阶段被引用、被处理。

进阶方向：想更深一层，可以继续研究------

把编译链路的每一环吃透，你排查 RH850 工程问题时的"定位半径"会成倍缩小。祝你在车规底层的路上越走越稳。
