使用JFMRFVU3P多通道同步相位测试

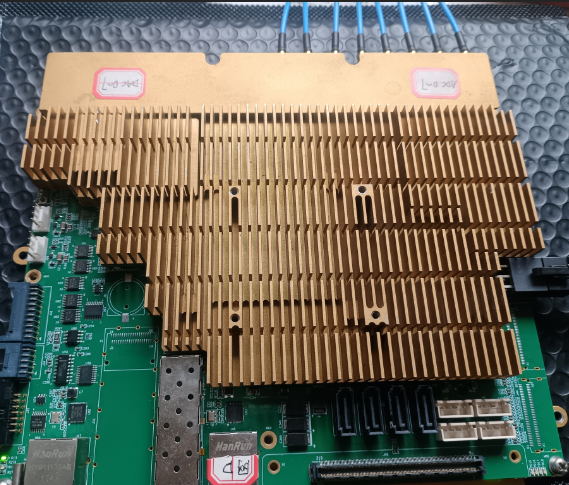

JFMRFVU3P支持8个通道2.5G采集+2个通道5G采集。多通道RFsoc分别在多个tile上,难点为多tile之间的相位同步,特别是在测向应用中。测试环境:信号源输出468MHz信号,通过8功分器到,分别给8个2.5G采集通道进行采样,RFsoc内进行DDC,输出IQ信号,硬件环境如下:

上图中LAN-407是支持与 华为310P模块 直接互联的,只是上图中未安装310P模块,在未安装AI模块时,也可以通过PCIe总线,直接与台式机、服务器、飞腾D2000、飞腾S5000C、RK3588互联。

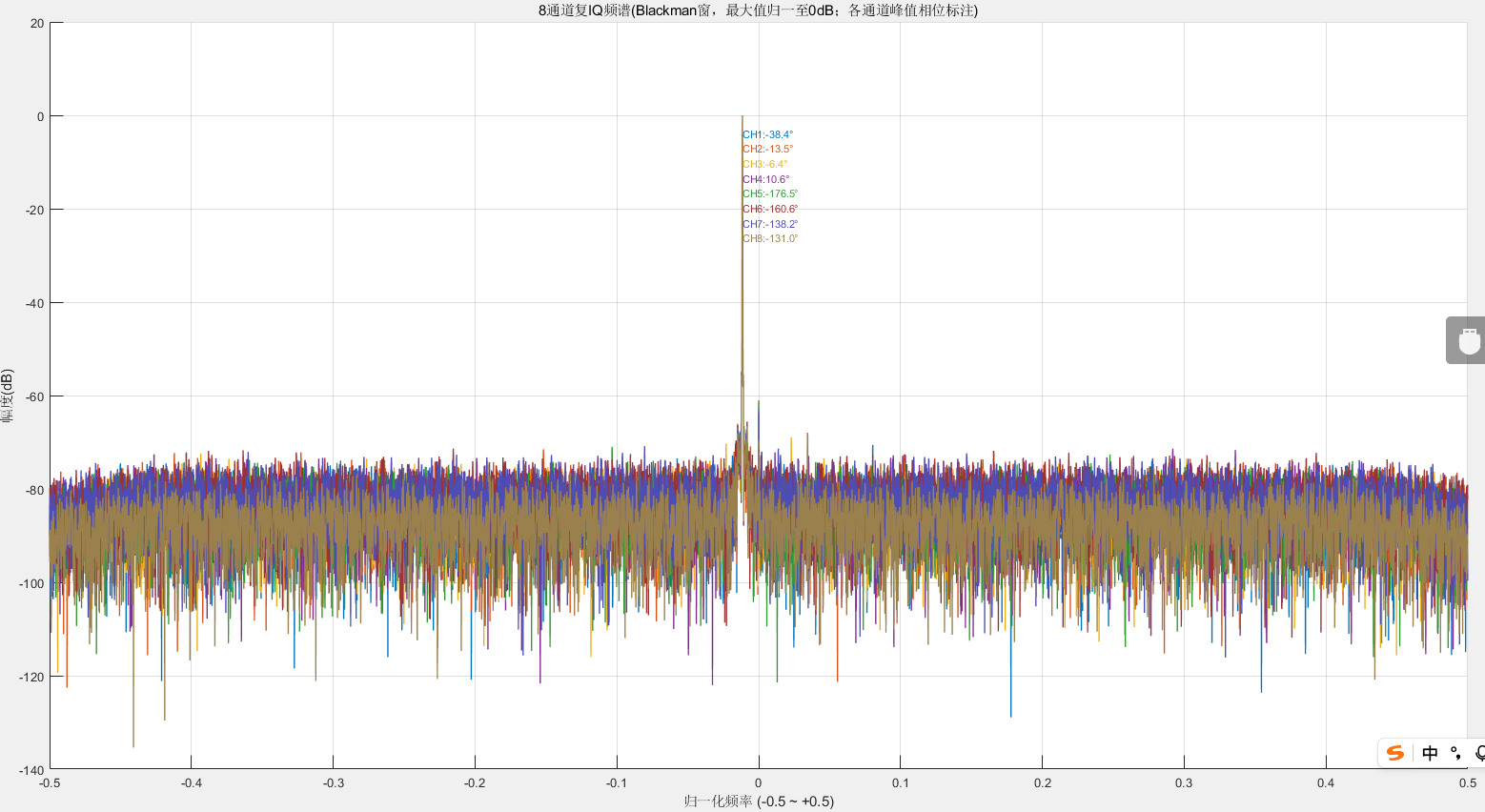

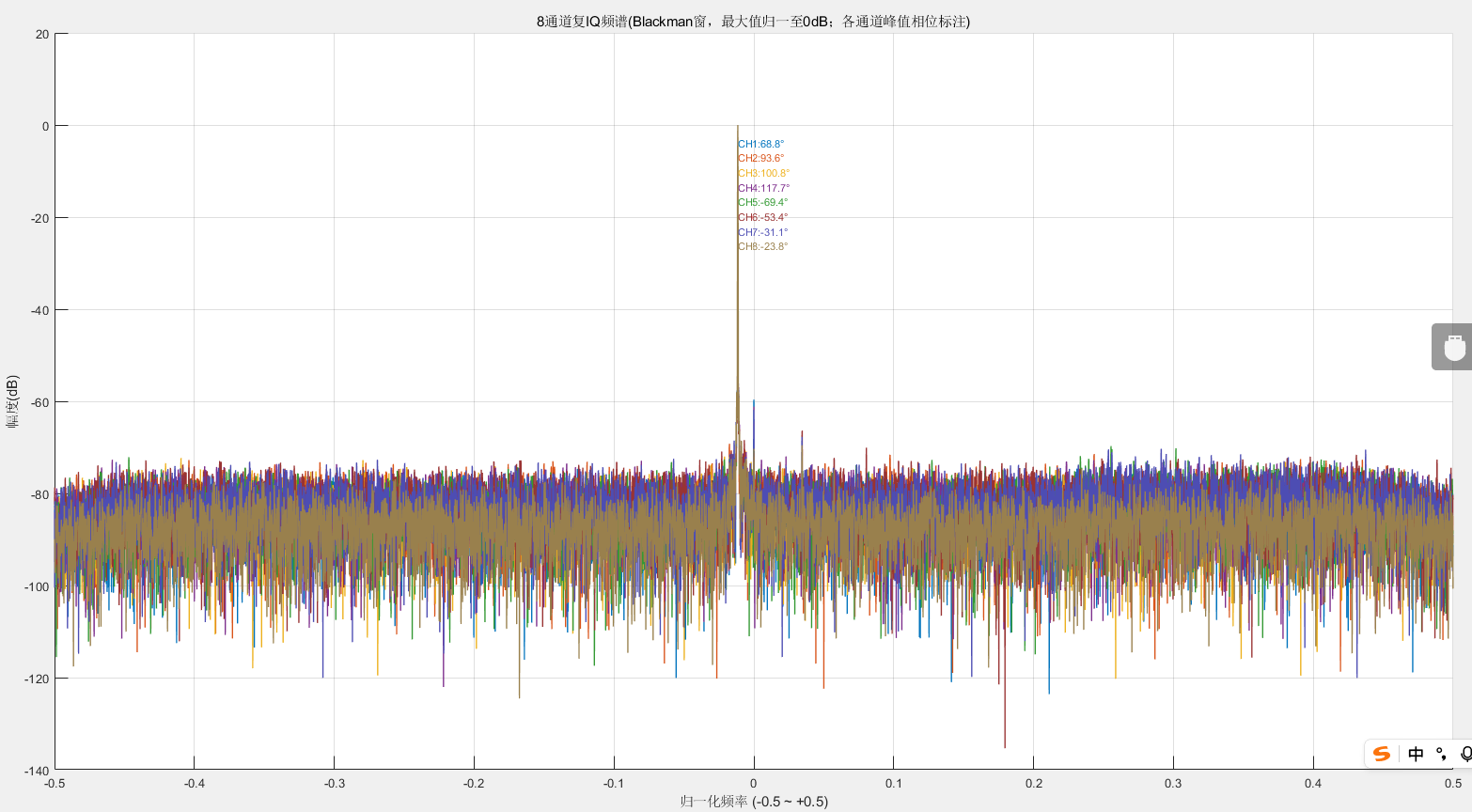

第一次采集的频谱图如下,并计算各最大值对应的相位:

=======各通道相对CH1的相位差(deg)=======

基准通道CH1峰值相位:145.55°

CH2 相对CH1相位差 = 24.83°

CH3 相对CH1相位差 = 32.13°

CH4 相对CH1相位差 = 49.03°

CH5 相对CH1相位差 = -138.09°

CH6 相对CH1相位差 = -122.13°

CH7 相对CH1相位差 = -99.75°

CH8 相对CH1相位差 = -92.52°

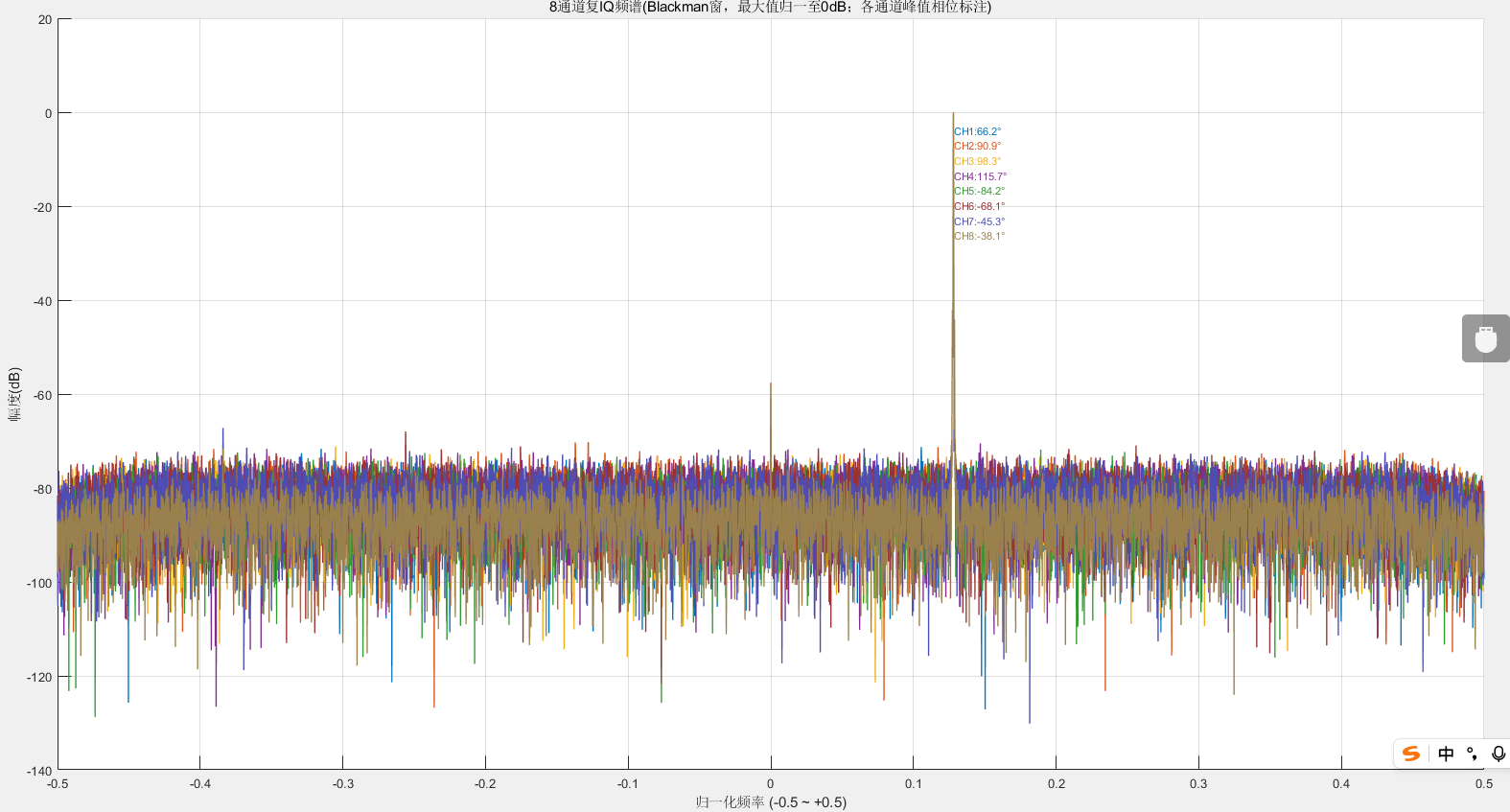

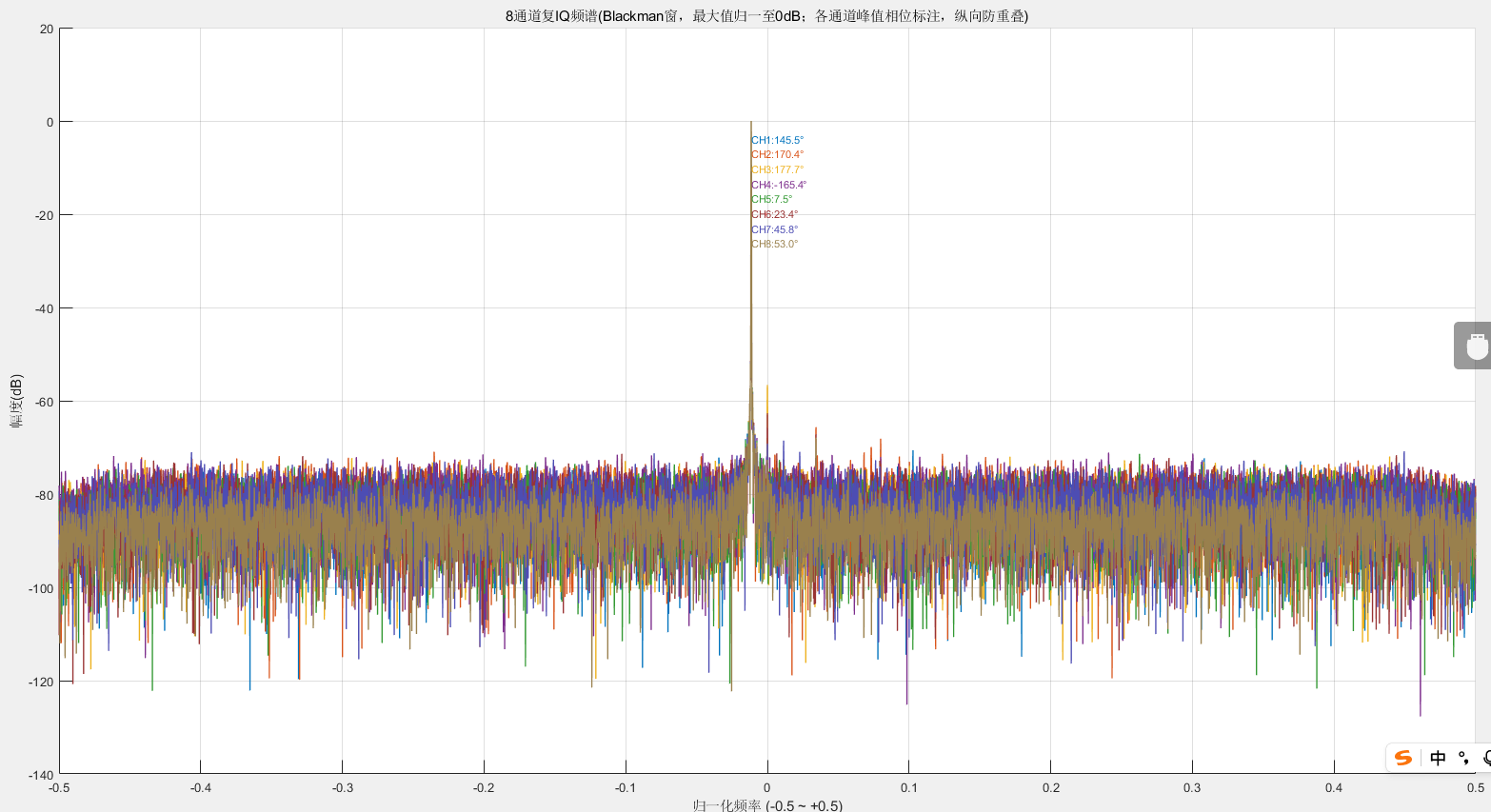

第二次采集的频谱图如下,并计算各最大值对应的相位:

=======各通道相对CH1的相位差(deg)=======

基准通道CH1峰值相位:-48.09°

CH2 相对CH1相位差 = 24.88°

CH3 相对CH1相位差 = 32.02°

CH4 相对CH1相位差 = 48.98°

CH5 相对CH1相位差 = -138.11°

CH6 相对CH1相位差 = -122.20°

CH7 相对CH1相位差 = -99.83°

CH8 相对CH1相位差 = -92.62°

以上可以看出,每次采集的其实相位变了,但是通道之间的相差没有变。有波动最大0.13度。

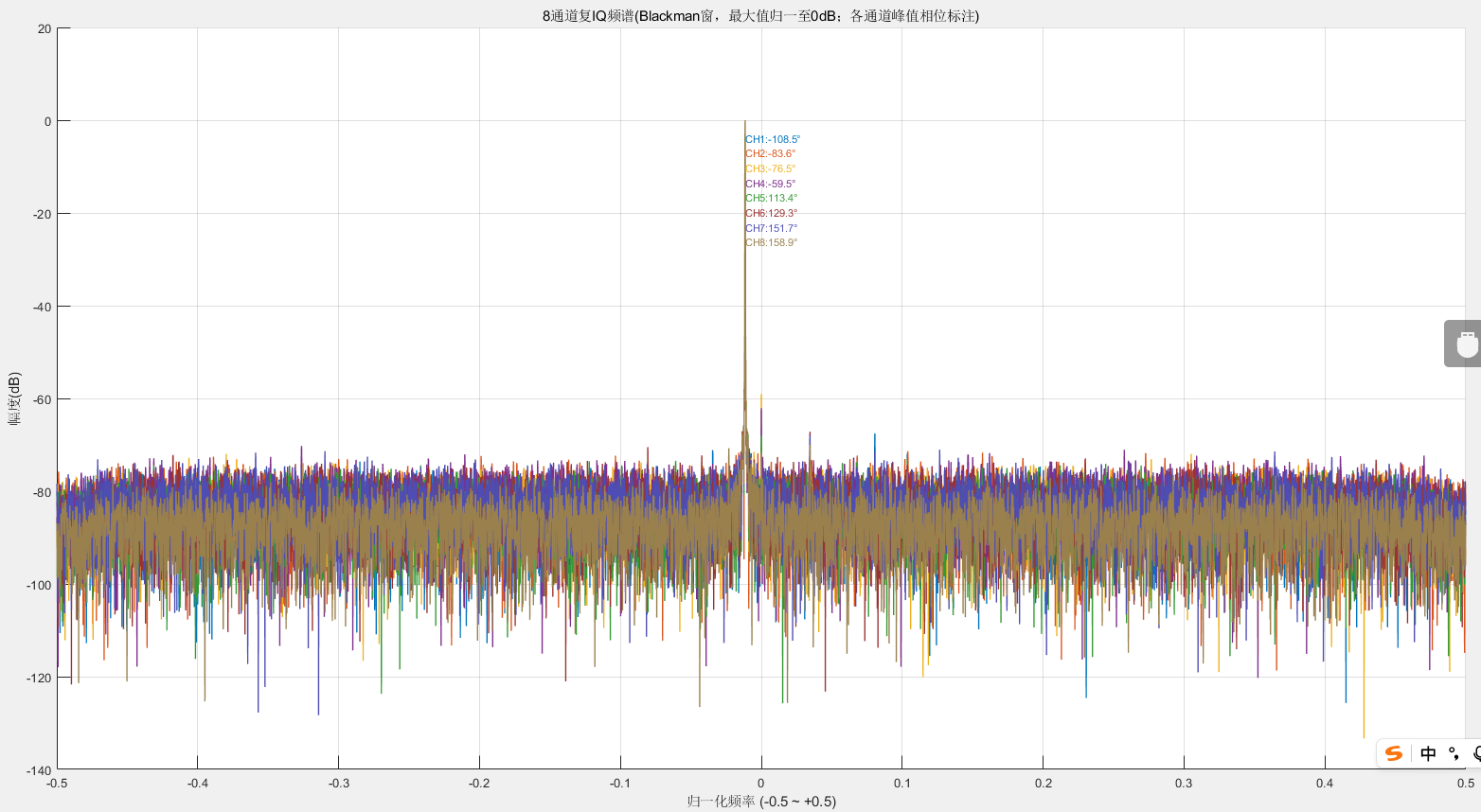

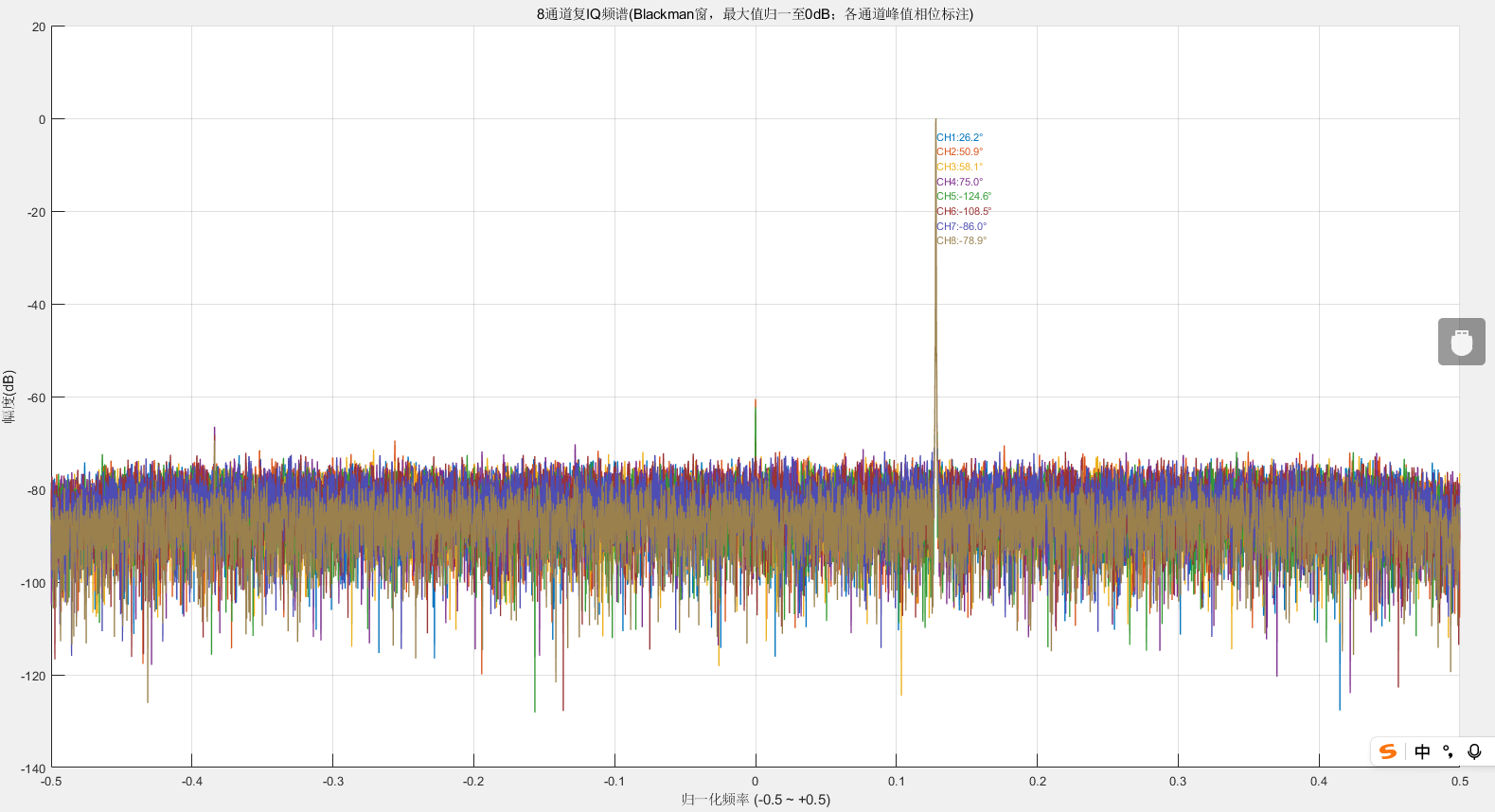

在不关电的情况下,第三次采集的频谱图如下,并计算各最大值对应的相位:

=======各通道相对CH1的相位差(deg)=======

基准通道CH1峰值相位:-108.53°

CH2 相对CH1相位差 = 24.88°

CH3 相对CH1相位差 = 32.02°

CH4 相对CH1相位差 = 48.99°

CH5 相对CH1相位差 = -138.11°

CH6 相对CH1相位差 = -122.19°

CH7 相对CH1相位差 = -99.82°

CH8 相对CH1相位差 = -92.61°

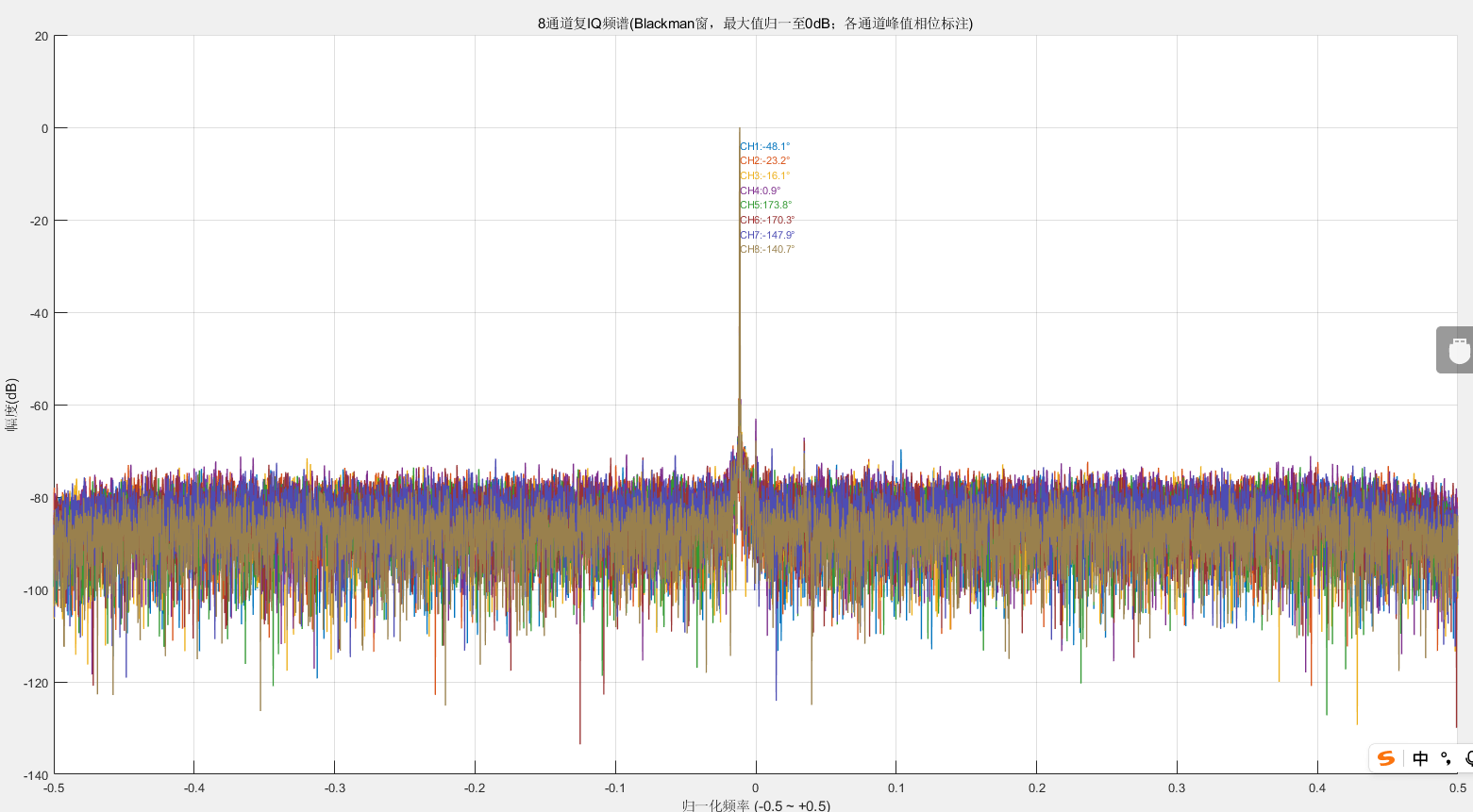

在不关电的情况下,重新下载bit文件,第四次采集的频谱图如下,并计算各最大值对应的相位:

=======各通道相对CH1的相位差(deg)=======

基准通道CH1峰值相位:68.80°

CH2 相对CH1相位差 = 24.84°

CH3 相对CH1相位差 = 31.98°

CH4 相对CH1相位差 = 48.95°

CH5 相对CH1相位差 = -138.15°

CH6 相对CH1相位差 = -122.24°

CH7 相对CH1相位差 = -99.94°

CH8 相对CH1相位差 = -92.64°

改变信号源的频率,从468MHz更改为478MHz,第5次采集的频谱图如下,并计算各最大值对应的相位:

=======各通道相对CH1的相位差(deg)=======

基准通道CH1峰值相位:168.81°

CH2 相对CH1相位差 = 25.21°

CH3 相对CH1相位差 = 32.33°

CH4 相对CH1相位差 = 49.51°

CH5 相对CH1相位差 = -133.31°

CH6 相对CH1相位差 = -117.35°

CH7 相对CH1相位差 = -94.60°

CH8 相对CH1相位差 = -87.37°

以上可以看出,各通道之间的相位差变了。也就是测向应用时,改变频率,就需要重新校准。

把信号源频率调回468MHz,采集数据测试第6次采集的频谱图如下,并计算各最大值对应的相位:

=======各通道相对CH1的相位差(deg)=======

基准通道CH1峰值相位:-38.36°

CH2 相对CH1相位差 = 24.82°

CH3 相对CH1相位差 = 31.98°

CH4 相对CH1相位差 = 48.95°

CH5 相对CH1相位差 = -138.16°

CH6 相对CH1相位差 = -122.22°

CH7 相对CH1相位差 = -99.88°

CH8 相对CH1相位差 = -92.64°

以上测试来看,若调回之前的频率,相位差固定是能恢复的。

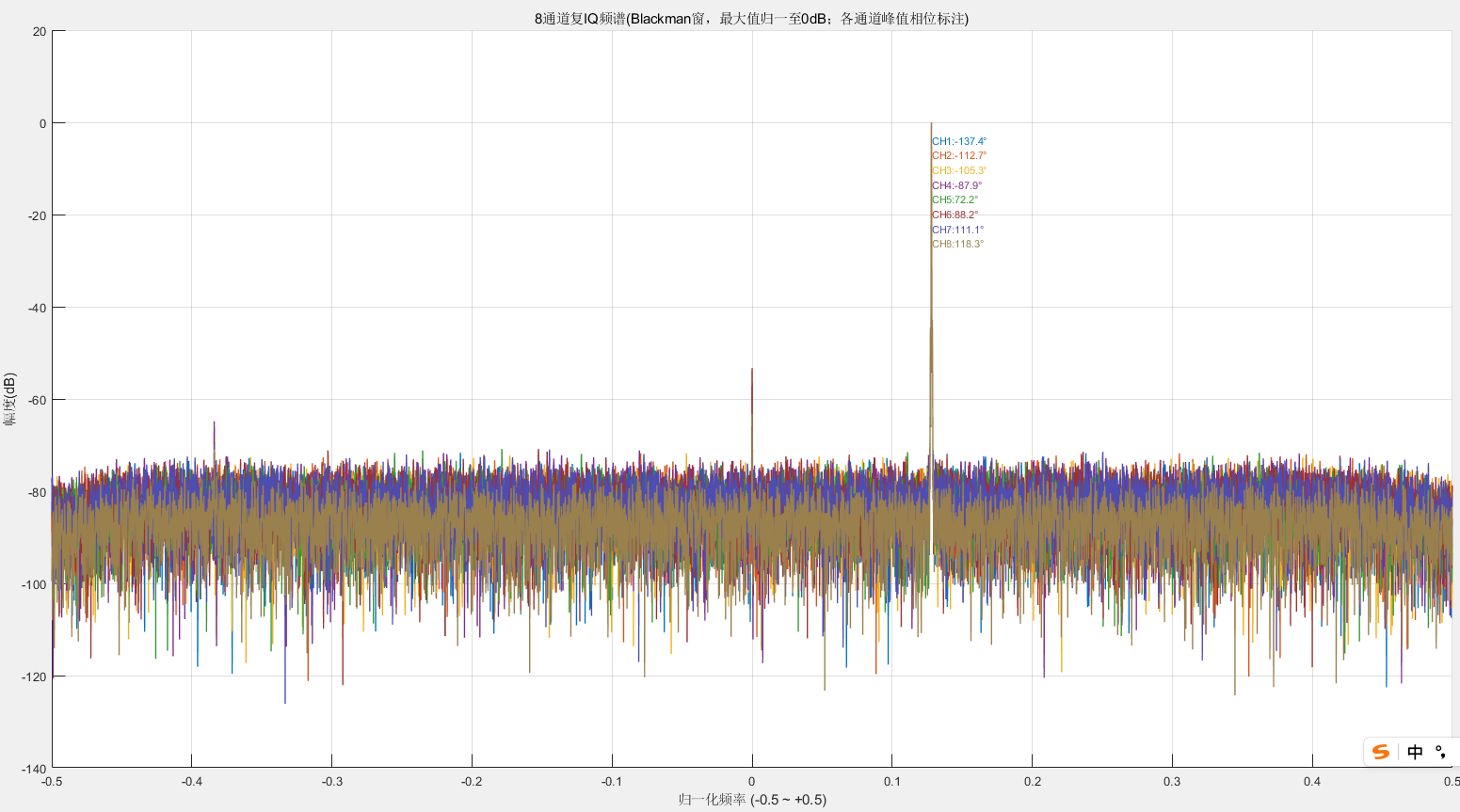

板卡关电后再上电,再重新下载bit文件,信号源还是468MHz,采集数据测试第7次采集的频谱图如下,并计算各最大值对应的相位:

=======各通道相对CH1的相位差(deg)=======

基准通道CH1峰值相位:26.17°

CH2 相对CH1相位差 = 24.75°

CH3 相对CH1相位差 = 31.93°

CH4 相对CH1相位差 = 48.81°

CH5 相对CH1相位差 = -150.75°

CH6 相对CH1相位差 = -134.63°

CH7 相对CH1相位差 = -112.18°

CH8 相对CH1相位差 = -105.06°

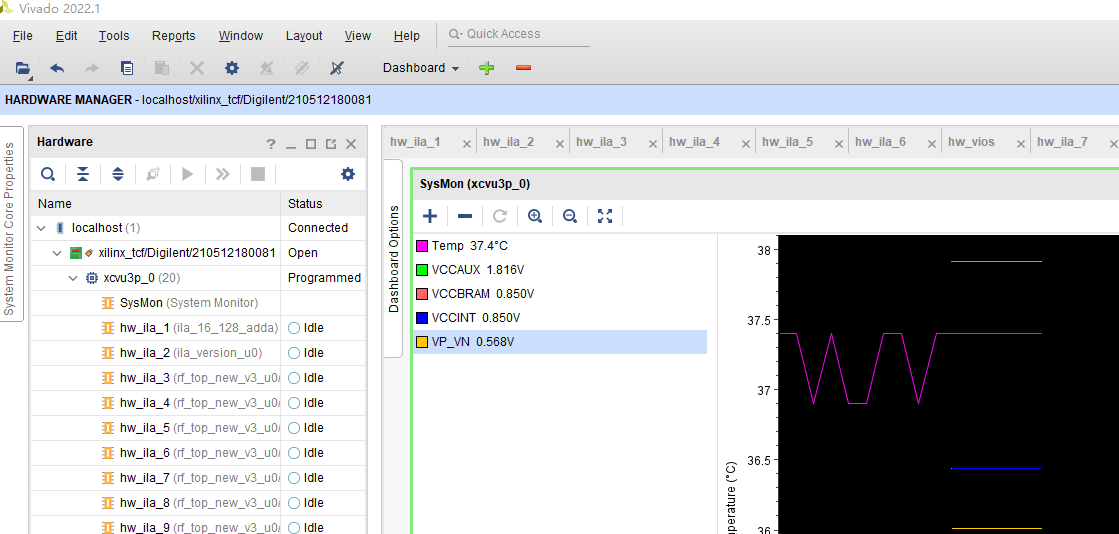

从以上来看,频谱位置变了。当然相位也变了,说明有代码有bug,还需要解决修改一下代码。当前FPGA温度为37.4度:

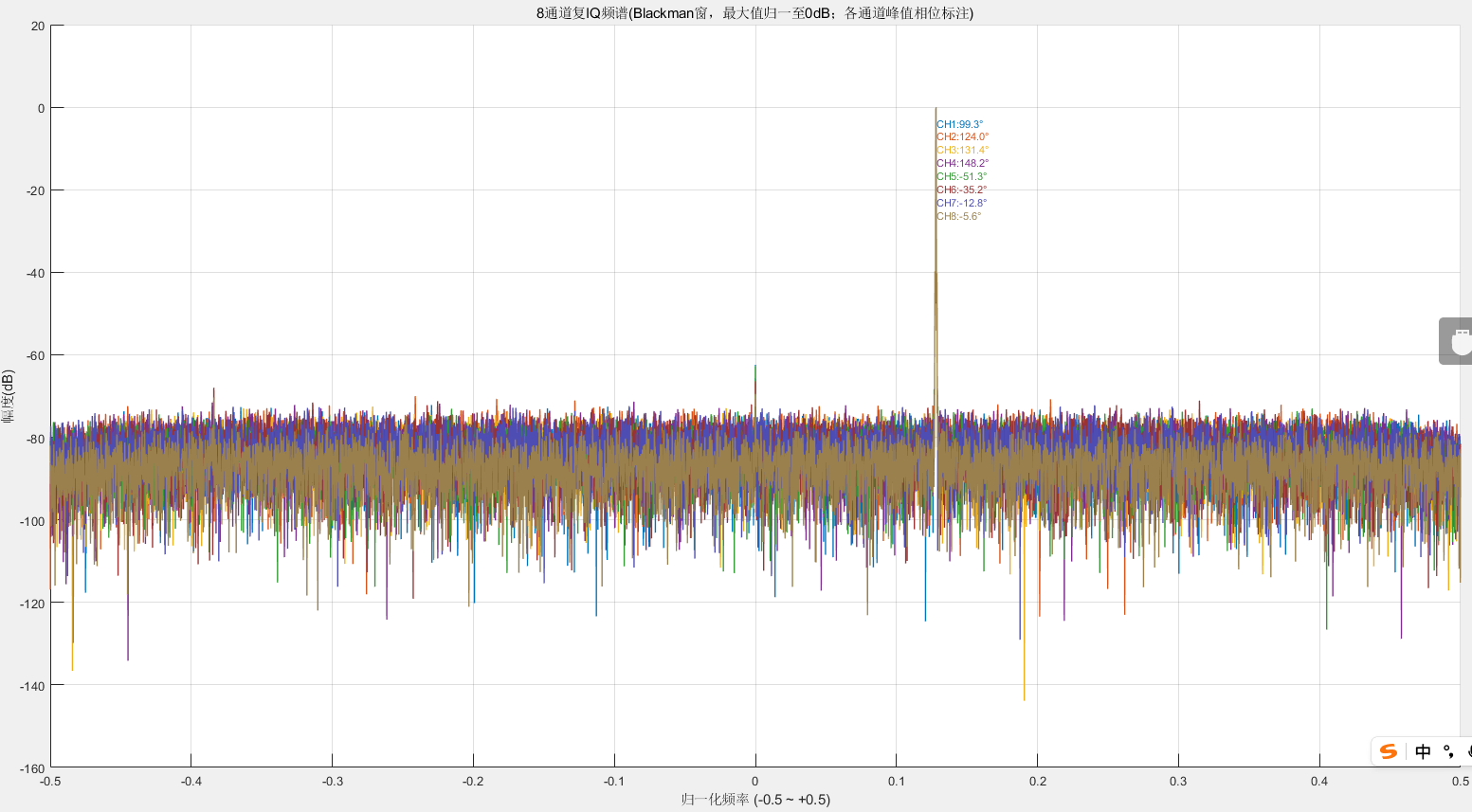

暂时对散热片进行加热,把fpga温度升上去,再复测相位:

=======各通道相对CH1的相位差(deg)=======

基准通道CH1峰值相位:99.31°

CH2 相对CH1相位差 = 24.73°

CH3 相对CH1相位差 = 32.05°

CH4 相对CH1相位差 = 48.90°

CH5 相对CH1相位差 = -150.64°

CH6 相对CH1相位差 = -134.51°

CH7 相对CH1相位差 = -112.11°

CH8 相对CH1相位差 = -104.93°

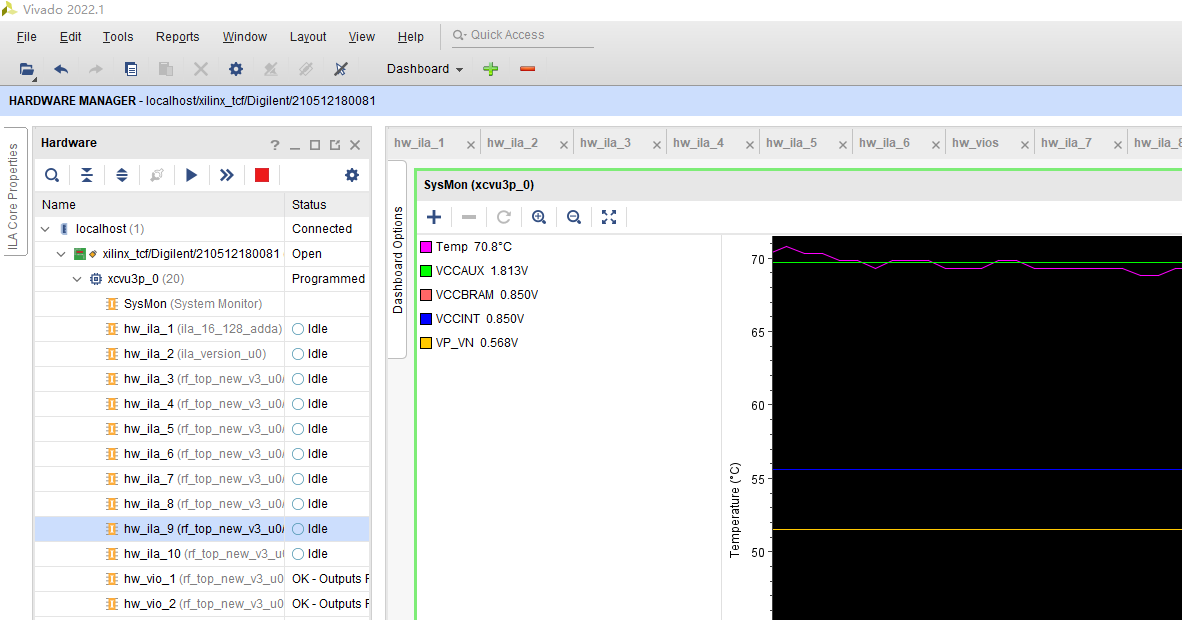

以上来看,50度下相位变化不大。再继续升温,fpga温度到70度:

=======各通道相对CH1的相位差(deg)=======

基准通道CH1峰值相位:-137.38°

CH2 相对CH1相位差 = 24.70°

CH3 相对CH1相位差 = 32.07°

CH4 相对CH1相位差 = 49.47°

CH5 相对CH1相位差 = -150.46°

CH6 相对CH1相位差 = -134.39°

CH7 相对CH1相位差 = -111.56°

CH8 相对CH1相位差 = -104.37°

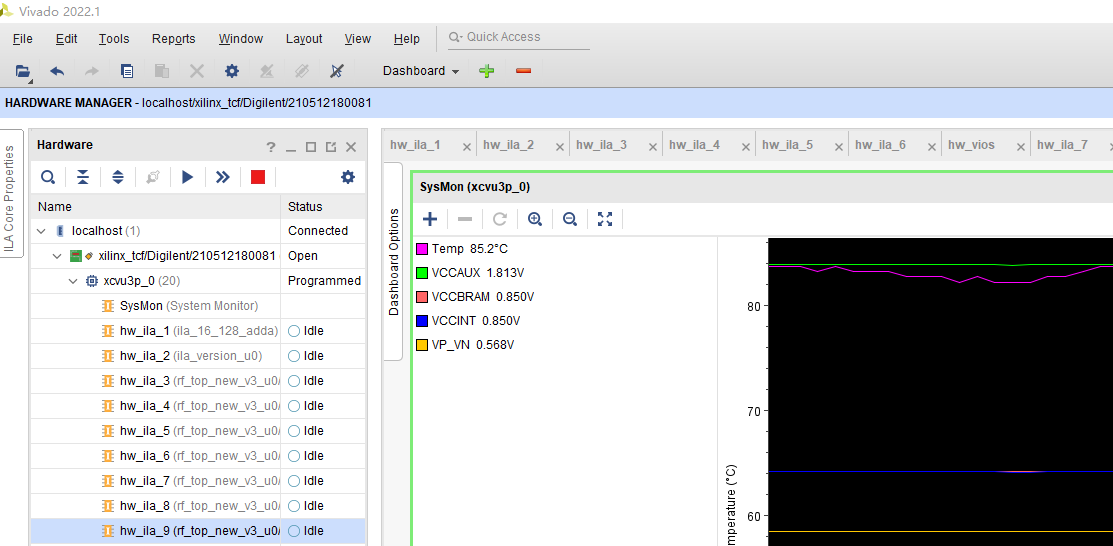

继续升温到85度:

=======各通道相对CH1的相位差(deg)=======

基准通道CH1峰值相位:66.18°

CH2 相对CH1相位差 = 24.70°

CH3 相对CH1相位差 = 32.10°

CH4 相对CH1相位差 = 49.57°

CH5 相对CH1相位差 = -150.35°

CH6 相对CH1相位差 = -134.24°

CH7 相对CH1相位差 = -111.44°

CH8 相对CH1相位差 = -104.26°

在fpga内核85度和内核37度相比,变化情况:

CH2 相对CH1相位差变化 = -0.05°

CH3 相对CH1相位差变化 = 0.17°

CH4 相对CH1相位差变化 = 0.76°

CH5 相对CH1相位差变化 = -0.4°

CH6 相对CH1相位差变化 = -0.39°

CH7 相对CH1相位差变化 = -0.74°

CH8 相对CH1相位差变化 = -0.8°

也就是随温度变化了最大值为0.8度。
