第20篇：凸优化与对数障碍法

一、作用：当"约束"遇上"优化"

上一篇我们讲了贝叶斯估计------它告诉我们如何融合先验与数据。但有一个问题没有解决：

如果已知目标必须在地面上呢？如果已知目标在某个多边形区域内呢？

这类问题就是约束优化（Constrained Optimization） 。它的数学形式是：

min⁡xf(x)s.t.gi(x)≤0,hj(x)=0\min_{\mathbf{x}} f(\mathbf{x}) \quad \text{s.t.} \quad g_i(\mathbf{x}) \leq 0, \quad h_j(\mathbf{x}) = 0xminf(x)s.t.gi(x)≤0,hj(x)=0

其中：

• f(x)f(\mathbf{x})f(x)：目标函数（如定位误差）；
• gi(x)g_i(\mathbf{x})gi(x)：不等式约束（如"目标必须在某个区域内"）；
• hj(x)h_j(\mathbf{x})hj(x)：等式约束（如"目标必须在某条线上"）。

如果 fff 和 gig_igi 都是凸函数 ，这类问题叫凸优化。凸优化有一个极好的性质：

任何局部最优解都是全局最优解。

这意味着不用担心陷入局部极小------这是非凸优化（如神经网络训练）梦寐以求的性质。

对数障碍法（Logarithmic Barrier Method） 是求解凸优化问题的一类优雅算法。它的核心思想是：

把"硬约束"转化为"软惩罚"，把有约束问题变成无约束问题。

本篇核心作用 ：从拉格朗日乘子法出发，推导对数障碍法的数学原理；用 MATLAB 画出一维和二维的对数障碍函数；复现原书图6.2和 book2 图5.14------展示凸优化如何从四个不同初始点收敛到同一全局最优解。

代码出处 ：ch6_drawFigures（图6.2）、book2_ch5_drawFigures（图5.14）。

---

二、原理：数学上发生了什么？

2.1 无约束优化的"梯度下降"

先从最简单的无约束问题开始：

min⁡xf(x)\min_{\mathbf{x}} f(\mathbf{x})xminf(x)

梯度下降迭代：

xk+1=xk−α∇f(xk)\mathbf{x}_{k+1} = \mathbf{x}_k - \alpha \nabla f(\mathbf{x}_k)xk+1=xk−α∇f(xk)

其中 α\alphaα 是步长。当 fff 是凸函数时，梯度下降保证收敛到全局最优。

2.2 等式约束：拉格朗日乘子法

考虑一个等式约束问题：

min⁡xf(x)s.t.h(x)=0\min_{\mathbf{x}} f(\mathbf{x}) \quad \text{s.t.} \quad h(\mathbf{x}) = 0xminf(x)s.t.h(x)=0

拉格朗日函数定义为：

L(x,λ)=f(x)+λ⋅h(x)\mathcal{L}(\mathbf{x}, \lambda) = f(\mathbf{x}) + \lambda \cdot h(\mathbf{x})L(x,λ)=f(x)+λ⋅h(x)

拉格朗日乘子法 ：在最优点处，L\mathcal{L}L 对 x\mathbf{x}x 和 λ\lambdaλ 的偏导都为零：

∇xL=0,∇λL=0\nabla_{\mathbf{x}} \mathcal{L} = 0, \quad \nabla_\lambda \mathcal{L} = 0∇xL=0,∇λL=0

几何直觉 ：在最优点处，目标函数的梯度与约束函数的梯度平行------沿约束曲面移动不能改善目标。

2.3 不等式约束：KKT 条件

对于不等式约束：

min⁡xf(x)s.t.g(x)≤0\min_{\mathbf{x}} f(\mathbf{x}) \quad \text{s.t.} \quad g(\mathbf{x}) \leq 0xminf(x)s.t.g(x)≤0

拉格朗日函数扩展为：

L(x,μ)=f(x)+μ⋅g(x)\mathcal{L}(\mathbf{x}, \mu) = f(\mathbf{x}) + \mu \cdot g(\mathbf{x})L(x,μ)=f(x)+μ⋅g(x)

KKT（Karush-Kuhn-Tucker）条件是最优解的必要条件：

∇xL=0（平稳性）\nabla_{\mathbf{x}} \mathcal{L} = 0 \quad \text{（平稳性）}∇xL=0（平稳性）

g(x)≤0（可行性）g(\mathbf{x}) \leq 0 \quad \text{（可行性）}g(x)≤0（可行性）

μ≥0（对偶可行性）\mu \geq 0 \quad \text{（对偶可行性）}μ≥0（对偶可行性）

μ⋅g(x)=0（互补松弛）\mu \cdot g(\mathbf{x}) = 0 \quad \text{（互补松弛）}μ⋅g(x)=0（互补松弛）

互补松弛 是最关键的一条：要么 μ=0\mu = 0μ=0（约束不活跃），要么 g(x)=0g(\mathbf{x}) = 0g(x)=0（约束在边界上活跃）。

2.4 对数障碍法：把"墙"变成"坡"

直接求解 KKT 条件在数值上很麻烦（需要处理活跃集）。对数障碍法提供了一种更优雅的方案。

核心思想 ：把硬约束 g(x)≤0g(\mathbf{x}) \leq 0g(x)≤0 转化为障碍函数：

ϕ(x)=−1t∑ilog⁡(−gi(x))\phi(\mathbf{x}) = -\frac{1}{t} \sum_{i} \log(-g_i(\mathbf{x}))ϕ(x)=−t1i∑log(−gi(x))

其中 t>0t > 0t>0 是障碍强度参数。

为什么是 log？ 因为当 gi(x)→0−g_i(\mathbf{x}) \to 0^-gi(x)→0−（接近约束边界）时：

−log⁡(−gi(x))→+∞-\log(-g_i(\mathbf{x})) \to +\infty−log(−gi(x))→+∞

这就形成了一个"无穷高的墙"------优化器永远不会越过约束边界。

障碍问题：把原问题转化为无约束问题：

min⁡xf(x)+ϕ(x)=min⁡xf(x)−1t∑ilog⁡(−gi(x))\min_{\mathbf{x}} \left f(\\mathbf{x}) + \\phi(\\mathbf{x}) \\right = \min_{\mathbf{x}} \left f(\\mathbf{x}) - \\frac{1}{t} \\sum_i \\log(-g_i(\\mathbf{x})) \\rightxminf(x)+ϕ(x)=xminf(x)−t1i∑log(−gi(x))

关键性质 ：当 t→∞t \to \inftyt→∞ 时，障碍问题的解收敛到原约束问题的解 。实践中，我们采用逐步增大 ttt 的策略：

t0<t1<t2<⋯→∞t_0 < t_1 < t_2 < \cdots \to \inftyt0<t1<t2<⋯→∞

每一步都从上一个解出发做牛顿迭代------热启动（Warm Start） ，收敛极快。

2.5 一维示例

考虑一个简单的一维问题：

min⁡xf(x)=(x−2)2s.t.x≤1\min_x f(x) = (x - 2)^2 \quad \text{s.t.} \quad x \leq 1xminf(x)=(x−2)2s.t.x≤1

理想障碍：

I(x)={0x<1+∞x≥1I(x) = \begin{cases} 0 & x < 1 \\ +\infty & x \geq 1 \end{cases}I(x)={0+∞x<1x≥1

对数障碍：

ϕ(x)=−1tlog⁡(1−x)\phi(x) = -\frac{1}{t} \log(1 - x)ϕ(x)=−t1log(1−x)

障碍后的目标函数：

F(x)=(x−2)2−1tlog⁡(1−x)F(x) = (x - 2)^2 - \frac{1}{t} \log(1 - x)F(x)=(x−2)2−t1log(1−x)

当 t=0.5,1,2t = 0.5, 1, 2t=0.5,1,2 时，这个函数的形状会不同------ttt 越大，最优点越接近 x=1x = 1x=1。

---

三、完整代码（可直接运行）

%% ========================================================================
% 第20篇：凸优化与对数障碍法
% 参考出处：O'Donoughue, "Emitter Detection and Geolocation for EW",
%           ch6_drawFigures.m, Figure 6.2
%           O'Donoughue, "Practical Geolocation for EW using MATLAB",
%           book2_ch5_drawFigures.m, Figure 5.14
%           https://github.com/nodonoughue/emitter-detection-book
% ========================================================================

clear; close all; clc;
rng(2024);

%% ==================== 图1：一维对数障碍的直观 ====================

fprintf('======= 一维对数障碍 =======\n');

% 目标函数：f(x) = (x-2)^2，无约束最优 x=2
% 约束：x <= 1
% 真实约束最优：x* = 1

x_grid = linspace(-3, 0.999, 1000);

% 理想障碍
I_ideal = zeros(size(x_grid));
I_ideal(x_grid > 0) = Inf;   % 硬约束（用边界截断表示）

% 对数障碍（不同 t）
t_set = [0.5, 1, 2, 5];
n_t = numel(t_set);

figure('Name','Fig1 Barrier 1D','Position',[80 80 900 600]);
hold on;

colors = lines(n_t);
for idx = 1:n_t
    t = t_set(idx);
    phi = -1/t * log(1 - x_grid);
    phi(x_grid >= 1) = NaN;   % 定义域限制
    plot(x_grid, phi, 'Color', colors(idx,:), 'LineWidth', 2, ...
        'DisplayName', sprintf('t = %.1f', t));
end

% 理想障碍（红色虚线）
plot([0.999, 1.001], [0, 0], 'k-', 'LineWidth', 3);
plot([1, 1], [0, 10], 'r--', 'LineWidth', 2, 'DisplayName', '理想障碍');

xlabel('x'); ylabel('障碍函数 \phi(x) = -(1/t) log(1-x)');
title('一维对数障碍：从"软坡"到"硬墙"');
legend('Location', 'northwest');
grid on;
xlim([-3, 1.2]); ylim([0, 8]);

% 障碍后的目标函数
figure('Name','Fig1b Barrier Objective','Position',[100 100 900 600]);
hold on;

% 原始目标
f_orig = (x_grid - 2).^2;
plot(x_grid, f_orig, 'k-', 'LineWidth', 2, 'DisplayName', 'f(x) = (x-2)^2');

% 障碍后的目标（不同 t）
for idx = 1:n_t
    t = t_set(idx);
    phi = -1/t * log(1 - x_grid);
    phi(x_grid >= 1) = NaN;
    F_total = f_orig + phi;

    plot(x_grid, F_total, 'Color', colors(idx,:), 'LineWidth', 2, ...
        'DisplayName', sprintf('f + \\phi (t=%.1f)', t));

    % 找最小点
    [~, idx_min] = min(F_total);
    x_min = x_grid(idx_min);
    plot(x_min, F_total(idx_min), 'o', 'Color', colors(idx,:), ...
        'MarkerSize', 12, 'MarkerFaceColor', colors(idx,:), ...
        'HandleVisibility', 'off');
end

xline(1, 'r--', 'LineWidth', 2, 'DisplayName', '约束边界 x=1');
xline(2, 'b:', 'LineWidth', 2, 'DisplayName', '无约束最优 x=2');

xlabel('x'); ylabel('目标函数');
title('对数障碍法：t 越大，最优解越接近约束边界');
legend('Location', 'northeast');
grid on;
xlim([-3, 2.5]); ylim([0, 15]);

% 数值汇总
fprintf('\nt 值对最优解的影响:\n');
fprintf('%-8s %-15s\n', 't', 'x*');
fprintf('--------------------\n');
for idx = 1:n_t
    t = t_set(idx);
    phi = -1/t * log(1 - x_grid);
    phi(x_grid >= 1) = NaN;
    F_total = (x_grid - 2).^2 + phi;
    [~, idx_min] = min(F_total);
    fprintf('%-8.1f %-15.4f\n', t, x_grid(idx_min));
end

%% ==================== 图2：二维无约束优化（复现原书图6.2） ====================

fprintf('\n======= 二维无约束优化 =======\n');

% 目标函数：f(x,y) = (x-1)^2 + 5*(y-0.5)^2
% 全局最优：(1, 0.5)

f2d = @(x, y) (x - 1).^2 + 5*(y - 0.5).^2;

% 四个不同的初始点
x_init = [-3, 2.0;
           2, -1.5;
           1,  2.2;
           1,  0.6];

n_init = size(x_init, 1);

% 梯度下降
alpha = 0.1;         % 步长
max_iter = 100;
tol = 1e-6;

trajectories = cell(n_init, 1);

for i = 1:n_init
    x_curr = x_init(i, :)';
    traj = x_curr';

    for k = 1:max_iter
        % 梯度
        g = [2*(x_curr(1) - 1); 10*(x_curr(2) - 0.5)];

        % 更新
        x_new = x_curr - alpha * g;
        traj = [traj; x_new'];
        x_curr = x_new;

        if norm(g) < tol
            break;
        end
    end
    trajectories{i} = traj;
end

% 绘图
figure('Name','Fig2 Unconstrained 2D','Position',[120 120 900 700]);

% 等高线
x_range = -5:0.05:5;
y_range = -3:0.05:3;
[XX, YY] = meshgrid(x_range, y_range);
FF = f2d(XX, YY);

contour(XX, YY, FF, 20, 'k-', 'LineWidth', 0.8);
hold on;
colormap(gray);

% 真实最优
plot(1, 0.5, 'rp', 'MarkerSize', 20, 'MarkerFaceColor', 'r', ...
    'DisplayName', '全局最优 (1, 0.5)');

% 四条轨迹
colors_traj = lines(n_init);
for i = 1:n_init
    traj = trajectories{i};
    plot(traj(:,1), traj(:,2), 'o-', 'Color', colors_traj(i,:), ...
        'LineWidth', 2, 'MarkerSize', 6, ...
        'DisplayName', sprintf('初始点 %d: (%.1f, %.1f)', ...
        i, x_init(i,1), x_init(i,2)));
end

xlabel('x'); ylabel('y');
title('二维无约束优化：不同初始点收敛到同一全局最优');
legend('Location', 'northeast');
axis equal; grid on;

fprintf('\n各初始点的最终位置:\n');
for i = 1:n_init
    final = trajectories{i}(end, :);
    fprintf('  初始点 %d: (%.1f, %.1f) -> (%.4f, %.4f)，迭代 %d 次\n', ...
        i, x_init(i,1), x_init(i,2), final(1), final(2), ...
        size(trajectories{i}, 1) - 1);
end

%% ==================== 图3：二维对数障碍（约束优化） ====================

fprintf('\n======= 二维对数障碍（约束优化） =======\n');

% 目标函数：与图2相同
% 约束：x <= 0.5（目标必须在左半平面）

% 障碍函数：-1/t * log(0.5 - x)
t_barrier = 5;

% 障碍后的目标
F_barrier = @(x, y) f2d(x, y) - (1/t_barrier) * log(0.5 - x);

% 梯度下降（带障碍）
x_init_2d = [-3, 2.0;
              2, -1.5;
              1,  2.2;
              1,  0.6];

trajectories_b = cell(n_init, 1);

for i = 1:n_init
    x_curr = x_init_2d(i, :)';

    % 如果初始点在约束外，先投影回来
    if x_curr(1) >= 0.5
        x_curr(1) = 0.45;
    end

    traj = x_curr';

    for k = 1:max_iter
        % 梯度（含障碍项）
        g_orig = [2*(x_curr(1) - 1); 10*(x_curr(2) - 0.5)];
        g_barrier = [(1/t_barrier) / (0.5 - x_curr(1)); 0];
        g = g_orig + g_barrier;

        % 更新
        x_new = x_curr - alpha * g;

        % 防止越界
        if x_new(1) >= 0.5
            x_new(1) = 0.4999;
        end

        traj = [traj; x_new'];
        x_curr = x_new;

        if norm(g) < tol
            break;
        end
    end
    trajectories_b{i} = traj;
end

% 约束最优：x*=0.5, y*=0.5
fprintf('约束优化真实最优: (0.5, 0.5)\n');

% 绘图
figure('Name','Fig3 Barrier 2D','Position',[140 140 900 700]);

% 绘制无障碍等高线（灰度）
contour(XX, YY, FF, 20, 'Color', [0.7, 0.7, 0.7], 'LineWidth', 0.8);
hold on;

% 绘制障碍后的等高线（彩色）
F_barrier_grid = F_barrier(XX, YY);
F_barrier_grid(XX >= 0.5) = NaN;
contour(XX, YY, F_barrier_grid, 20, 'b-', 'LineWidth', 0.8);

% 标注约束边界
xline(0.5, 'r--', 'LineWidth', 2, 'DisplayName', '约束边界 x=0.5');

% 真实最优（无约束）
plot(1, 0.5, 'kp', 'MarkerSize', 18, 'LineWidth', 2, ...
    'DisplayName', '无约束最优 (1, 0.5)');

% 约束最优
plot(0.5, 0.5, 'rp', 'MarkerSize', 20, 'MarkerFaceColor', 'r', ...
    'DisplayName', '约束最优 (0.5, 0.5)');

% 四条轨迹
colors_traj = lines(n_init);
for i = 1:n_init
    traj = trajectories_b{i};
    plot(traj(:,1), traj(:,2), 'o-', 'Color', colors_traj(i,:), ...
        'LineWidth', 2, 'MarkerSize', 6, ...
        'DisplayName', sprintf('初始点 %d', i));
end

xlabel('x'); ylabel('y');
title(sprintf('二维对数障碍：目标被"推"到约束边界上（t=%.1f）', t_barrier));
legend('Location', 'northeast');
axis equal; grid on;
xlim([-5, 5]); ylim([-3, 3]);

fprintf('\n各初始点的最终位置（约束优化）:\n');
for i = 1:n_init
    final = trajectories_b{i}(end, :);
    fprintf('  初始点 %d: (%.1f, %.1f) -> (%.4f, %.4f)\n', ...
        i, x_init_2d(i,1), x_init_2d(i,2), final(1), final(2));
end

%% ==================== 图4：t 增大的效果（内点法） ====================

fprintf('\n======= 对数障碍法：逐步增大 t =======\n');

t_sequence = [0.5, 1, 2, 5, 20];
x_path = zeros(numel(t_sequence), 2);

x_curr = [-3; 2];   % 初始点

for idx = 1:numel(t_sequence)
    t = t_sequence(idx);

    for k = 1:max_iter
        g_orig = [2*(x_curr(1) - 1); 10*(x_curr(2) - 0.5)];
        g_barrier = [(1/t) / (0.5 - x_curr(1)); 0];
        g = g_orig + g_barrier;

        x_new = x_curr - alpha * g;
        if x_new(1) >= 0.5
            x_new(1) = 0.4999;
        end
        x_curr = x_new;

        if norm(g) < tol
            break;
        end
    end

    x_path(idx, :) = x_curr';
    fprintf('  t = %5.1f -> 解 (%.4f, %.4f)\n', t, x_curr(1), x_curr(2));
end

figure('Name','Fig4 Increasing t','Position',[160 160 900 700]);

contour(XX, YY, FF, 20, 'Color', [0.7, 0.7, 0.7], 'LineWidth', 0.8);
hold on;

F_bg = @(x, y) f2d(x, y) - (1/20) * log(0.5 - x);
F_bg_grid = F_bg(XX, YY);
F_bg_grid(XX >= 0.5) = NaN;
contour(XX, YY, F_bg_grid, 20, 'b-', 'LineWidth', 0.8);

xline(0.5, 'r--', 'LineWidth', 2, 'DisplayName', '约束边界');

plot(1, 0.5, 'kp', 'MarkerSize', 18, 'LineWidth', 2, 'DisplayName', '无约束最优');
plot(0.5, 0.5, 'rp', 'MarkerSize', 20, 'MarkerFaceColor', 'r', ...
    'DisplayName', '约束最优');

% 路径
for idx = 1:numel(t_sequence)
    if idx > 1
        plot([x_path(idx-1,1), x_path(idx,1)], ...
             [x_path(idx-1,2), x_path(idx,2)], 'k-', 'LineWidth', 1.5, ...
             'HandleVisibility', 'off');
    end
end

scatter(x_path(:,1), x_path(:,2), 100, 1:numel(t_sequence), 'filled');
colormap(jet);
colorbar;
clim([0, numel(t_sequence)+1]);

xlabel('x'); ylabel('y');
title('对数障碍法：逐步增大 t 逼近约束最优');
legend('Location', 'northeast');
axis equal; grid on;
xlim([-5, 5]); ylim([-3, 3]);

%% ==================== 图5：对数障碍 vs 理想障碍（一维详细对比） ====================

fprintf('\n======= 对数障碍 vs 理想障碍 =======\n');

x_grid = linspace(-3, 0.999, 500);

figure('Name','Fig5 Barrier Comparison','Position',[180 180 900 700]);

% 子图1：理想障碍
subplot(1,3,1);
hold on;
% 理想障碍
plot([-3, 1], [0, 0], 'b-', 'LineWidth', 3);
plot([1, 1], [0, 10], 'r-', 'LineWidth', 3);
plot(1, 10, 'r^', 'MarkerSize', 15, 'MarkerFaceColor', 'r');
xlabel('x'); ylabel('障碍函数');
title('理想障碍');
grid on; xlim([-3, 1.5]); ylim([-1, 11]);
legend('0（可行域内）', '+\infty（不可行）', 'Location', 'northwest');

% 子图2：不同 t 的对数障碍
subplot(1,3,2);
hold on;
t_set = [0.5, 2, 10];
colors = lines(numel(t_set));
for idx = 1:numel(t_set)
    t = t_set(idx);
    phi = -1/t * log(1 - x_grid);
    phi(x_grid >= 1) = NaN;
    plot(x_grid, phi, 'Color', colors(idx,:), 'LineWidth', 2, ...
        'DisplayName', sprintf('t = %.1f', t));
end
xlabel('x'); ylabel('对数障碍');
title('对数障碍（不同 t）');
grid on; xlim([-3, 1.5]); ylim([-0.5, 5]);
legend('Location', 'northwest');

% 子图3：t → ∞ 的极限
subplot(1,3,3);
hold on;
plot([-3, 1], [0, 0], 'b-', 'LineWidth', 3);
plot([1, 1], [0, 10], 'r--', 'LineWidth', 3);
for idx = 1:numel(t_set)
    t = t_set(idx);
    phi = -1/t * log(1 - x_grid);
    phi(x_grid >= 1) = NaN;
    plot(x_grid, phi, 'Color', colors(idx,:), 'LineWidth', 2, ...
        'HandleVisibility', 'off');
end
xlabel('x'); ylabel('障碍函数');
title('t \rightarrow \infty 时逼近理想障碍');
grid on; xlim([-3, 1.5]); ylim([-0.5, 5]);
legend('理想障碍', 'Location', 'northwest');

sgtitle('对数障碍法：从"软坡"到"硬墙"', ...
    'FontSize', 14, 'FontWeight', 'bold');

fprintf('\n======= 全部完成 =======\n');

---

四、代码讲解：为什么这么写？

4.1 图1：为什么 ttt 越大，最优解越接近边界？

phi = -1/t * log(1 - x_grid);

物理解释 ：ttt 控制"障碍的陡峭程度"：

• ttt 小 → 障碍平缓，优化器可以"偷懒"远离边界；
• ttt 大 → 障碍陡峭，优化器被"挤"到边界上。

数学解释 ：最优解满足 ∇f+∇ϕ=0\nabla f + \nabla \phi = 0∇f+∇ϕ=0，即：

2(x−2)+1t⋅11−x=02(x - 2) + \frac{1}{t} \cdot \frac{1}{1 - x} = 02(x−2)+t1⋅1−x1=0

当 t→∞t \to \inftyt→∞ 时，第二项 →0\to 0→0，最优解趋近于约束边界 x=1x = 1x=1。

4.2 图2：为什么无约束优化能收敛到全局最优？

g = [2*(x_curr(1) - 1); 10*(x_curr(2) - 0.5)];
x_new = x_curr - alpha * g;

关键 ：f(x,y)=(x−1)2+5(y−0.5)2f(x,y) = (x-1)^2 + 5(y-0.5)^2f(x,y)=(x−1)2+5(y−0.5)2 是凸函数 （二次型，Hessian 正定）。凸函数的梯度下降保证收敛到全局最优------不管初始点在哪里。

四条轨迹的对比 ：从 (−3,2)(-3, 2)(−3,2)、(2,−1.5)(2, -1.5)(2,−1.5)、(1,2.2)(1, 2.2)(1,2.2)、(1,0.6)(1, 0.6)(1,0.6) 出发，最终都收敛到 (1,0.5)(1, 0.5)(1,0.5)------这就是凸优化的魅力。

4.3 图3：二维对数障碍的"推挤"效应

g_barrier = [(1/t_barrier) / (0.5 - x_curr(1)); 0];

注意 ：障碍项只对 xxx 方向有梯度------因为约束是 x≤0.5x \leq 0.5x≤0.5，与 yyy 无关。

物理图像 ：优化器在 xxx 方向被"推"向 x=0.5x = 0.5x=0.5，在 yyy 方向仍然自由地走向 y=0.5y = 0.5y=0.5。最终停在 (0.5,0.5)(0.5, 0.5)(0.5,0.5)------约束边界上的最优解。

4.4 图4：为什么 ttt 要逐步增大？

t_sequence = [0.5, 1, 2, 5, 20];

数值原因 ：如果直接从 t=∞t = \inftyt=∞（硬约束）开始，问题会变成"求解 KKT 系统"------这需要活跃集识别，数值上很麻烦。

逐步增大 ttt的策略叫内点法（Interior Point Method） ：

1. 先用小 ttt 求解，得到一个"还凑合"的解；
2. 增大 ttt，用上一个解作为初始点（热启动）；
3. 重复直到 ttt 足够大，解足够接近约束边界。

优势 ：每步都是无约束优化，用牛顿法或梯度下降都能快速收敛。这是现代凸优化求解器（如 CVX、MOSEK）的核心算法。

4.5 图5：对数障碍 vs 理想障碍

理想障碍 在边界处从 0 跳变 到 +∞+\infty+∞------不连续、不可导，无法用梯度方法。

对数障碍 在边界处光滑趋于 +∞+\infty+∞------连续、可导，适合梯度方法。

代价 ：对数障碍允许解"稍微越界一点点"------但通过增大 ttt 可以把这点"越界"压到任意小。

---

五、运行结果解读

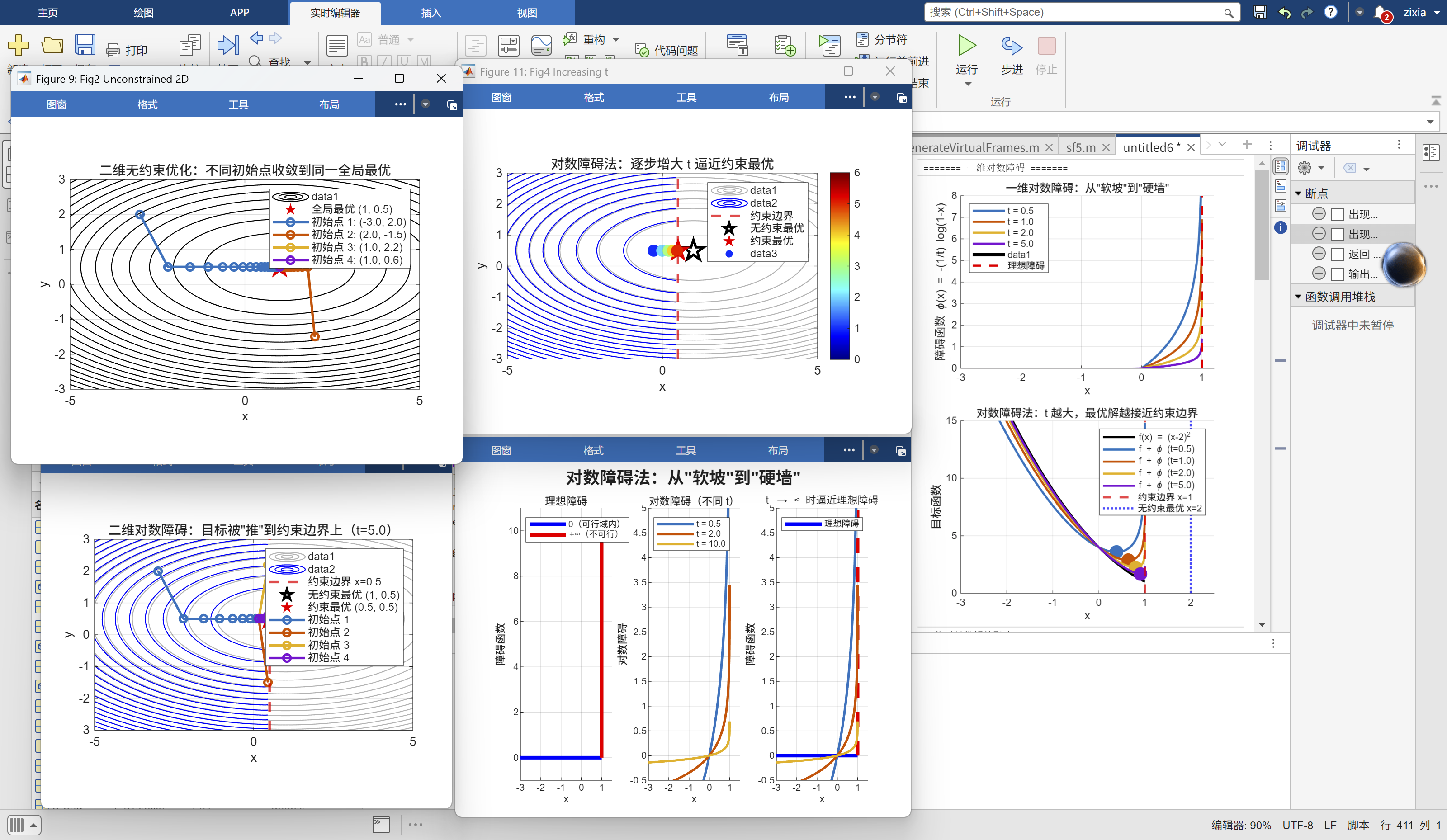

运行代码后，你将看到 5 张图：

图1：一维对数障碍

• 左图 ：不同 ttt 对应的障碍函数。ttt 越大，曲线越陡------t=5t = 5t=5 时几乎和理想障碍一样陡；
• 右图 ：障碍后的目标函数 f+ϕf + \phif+ϕ。可以看到最小值点随 ttt 增大向右移动 ，最终逼近 x=1x = 1x=1。

图2：二维无约束优化

四条彩色轨迹从不同初始点出发，最终都收敛到红色五角星（1, 0.5）------凸优化的全局收敛性。

图3：二维对数障碍

• 灰色等高线：原始目标函数；
• 蓝色等高线：障碍后的目标函数；
• 红色虚线 ：约束边界 x=0.5x = 0.5x=0.5；
• 红色五角星 ：约束最优 (0.5,0.5)(0.5, 0.5)(0.5,0.5)。

四条轨迹都被"推"到边界上------这是对数障碍法的核心特征。

图4：逐步增大 ttt

彩色圆点从深蓝（t=0.5t=0.5t=0.5）渐变到红色（t=20t=20t=20），显示解沿一条路径逐步逼近约束边界。这就是内点法的"中心路径"。

图5：对数障碍 vs 理想障碍

三张子图并排对比：

• 左：理想障碍（不可导）；
• 中 ：对数障碍（t=0.5,2,10t=0.5, 2, 10t=0.5,2,10）；
• 右 ：t→∞t \to \inftyt→∞ 时对数障碍逼近理想障碍。

---

六、工程实战的四条准则

准则	数学依据	工程做法
1. 凸问题优先	局部最优 = 全局最优	尽量把问题表述成凸优化
2. 对数障碍处理不等式	光滑化硬约束	用 -1/t * log(-g(x))
3. ttt 逐步增大	内点法收敛性	t *= 2 或 t *= 10
4. 热启动加速	相邻问题的解接近	用上一个解作为下一步初值

---

七、延伸思考

7.1 与拉格朗日乘子法的关系

对数障碍法和拉格朗日乘子法是对偶的：

• 拉格朗日法 ：引入乘子 μ\muμ，把约束"加入"目标；
• 障碍法：引入障碍函数，把约束"吸收"到目标。

在最优点处，两者等价：μi=1/(t⋅(−gi))\mu_i = 1/(t \cdot (-g_i))μi=1/(t⋅(−gi))。

7.2 约束优化在定位中的应用

场景一：目标必须在地面上

目标高度约束 z≥0z \geq 0z≥0：

min⁡∥z−h(x)∥2s.t.−z≤0\min \|\mathbf{z} - \mathbf{h}(\mathbf{x})\|^2 \quad \text{s.t.} \quad -z \leq 0min∥z−h(x)∥2s.t.−z≤0

场景二：目标必须在某个多边形内

多边形约束 Ax≤bA\mathbf{x} \leq bAx≤b：

min⁡∥z−h(x)∥2s.t.Ax≤b\min \|\mathbf{z} - \mathbf{h}(\mathbf{x})\|^2 \quad \text{s.t.} \quad A\mathbf{x} \leq bmin∥z−h(x)∥2s.t.Ax≤b

场景三：目标速度有限

速度约束 ∥v∥≤vmax\|\mathbf{v}\| \leq v_{max}∥v∥≤vmax：

min⁡∥z−h(x)∥2s.t.∥v∥2−vmax2≤0\min \|\mathbf{z} - \mathbf{h}(\mathbf{x})\|^2 \quad \text{s.t.} \quad \|\mathbf{v}\|^2 - v_{max}^2 \leq 0min∥z−h(x)∥2s.t.∥v∥2−vmax2≤0

7.3 与后续篇章的关系

本篇讲的是静态优化 ------对一个时刻的状态做约束优化。第21篇我们将进入扩展卡尔曼滤波（EKF） ------把贝叶斯估计推广到动态系统。届时你会看到：

• 预测步：用状态方程传播先验；
• 更新步：用观测数据修正后验；
• 约束：在 EKF 中也可以用对数障碍或投影方法处理。

---

下一篇预告（第21篇）：扩展卡尔曼滤波（EKF）与动态跟踪

静止目标的定位只是起点。当目标以 300 m/s 飞行时，你要处理的不是"一个点"，而是一条轨迹 。扩展卡尔曼滤波（EKF） 是动态跟踪的标准工具：

• 状态方程 ：xk+1=Fxk+wk\mathbf{x}_{k+1} = \mathbf{F}\mathbf{x}_k + \mathbf{w}_kxk+1=Fxk+wk（目标如何运动）；
• 观测方程 ：zk=h(xk)+vk\mathbf{z}_k = \mathbf{h}(\mathbf{x}_k) + \mathbf{v}_kzk=h(xk)+vk（我们能测到什么）；
• 更新：贝叶斯公式的递归实现（先验 → 后验）。

我们将用 MATLAB 完整实现 EKF 跟踪 ：从目标的匀速直线运动开始，逐步加入 AOA/TDOA 观测，画出目标轨迹与估计轨迹的对比 ，并分析 EKF 在几何退化下的稳定性。同时解析原书 book2 第7章（图7.1~7.5、7.8a/b）。敬请期待！
