RDMA数据传输原理深入解读

没有真实RDMA网卡也能学！本文手把手教你用两台VMware Ubuntu虚拟机搭建Soft-RoCE模拟RoCEv2环境，完整运行ib_send_bw带宽测试，并基于Wireshark抓包深入拆解RDMA报文交互全过程。从ARP广播、TCP控制面建连，到RC Send大消息拆包（First→Middle→Last）、ACK确认机制，再到AETH流控信用值、PSN序列号、QP状态机------一文讲透RDMA可靠连接（RC）的数据面与控制面交互原理。适合网络工程师、存储开发、AI基础设施从业者入门RDMA技术栈。

关键词：RDMA、RoCEv2、Soft-RoCE、ib_send_bw、perftest、Wireshark抓包、RC可靠连接、QP状态机、BTH、AETH、VMware Ubuntu、RDMA原理、零拷贝网络

1 、RDMA测试环境准备

1）两台 VM：

Node-A：192.168.95.128，网卡 ens33，主机名 node-a
Node-B：192.168.95.130，网卡 ens33，主机名 node-b
已加载 rdma_rxe，已用 rdma link add rxe_0 type rxe netdev ens33 绑定业务网卡
已装 rdma-core / ibverbs-utils / perftest 等 RDMA 软件栈
普通 IP 已互 ping 通，UDP 4791 未屏蔽

2）验收三条命令：

复制代码

# 两端rdma link show# 期望：link rxe_0/1 state ACTIVE physical_state LINK_UP netdev ens33ibv_devinfo -d rxe_0# 期望 port 1 state PORT_ACTIVE，link_layer Ethernet；Soft-RoCE 常 active_mtu=1024

防火墙放 RoCEv2 数据面：
sudo ufw allow 4791/udp

2、ib_send_bw 测试结果

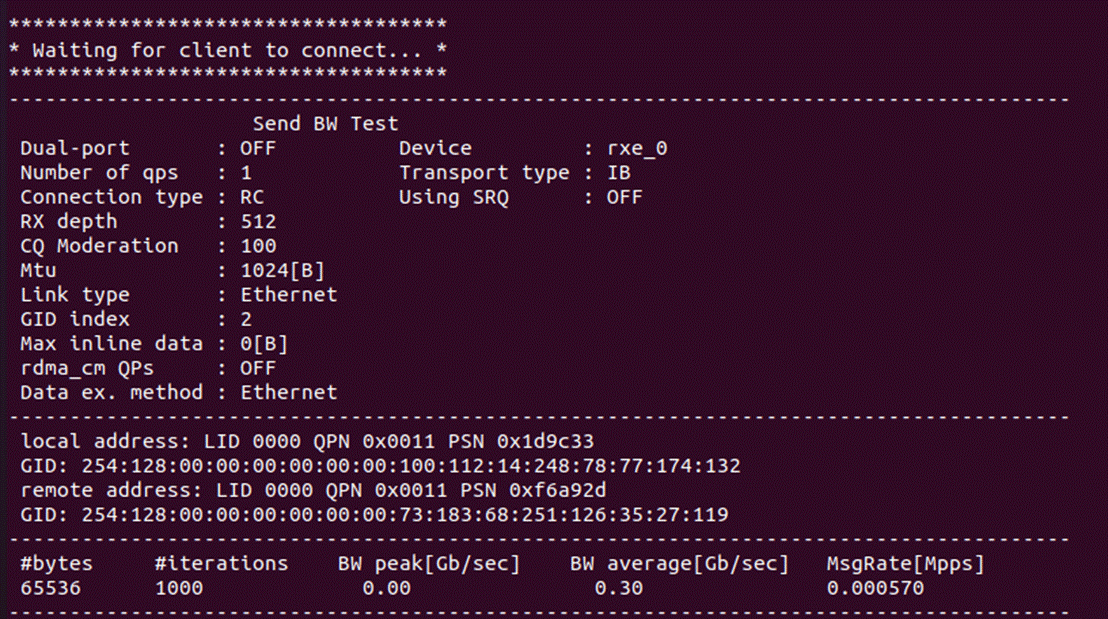

1）服务端 Node-A：

ib_send_bw -d rxe_0 -x 2 --report_gbits

客户端 Node-B：

ib_send_bw -d rxe_0 -x 2 --report_gbits 192.168.95.128

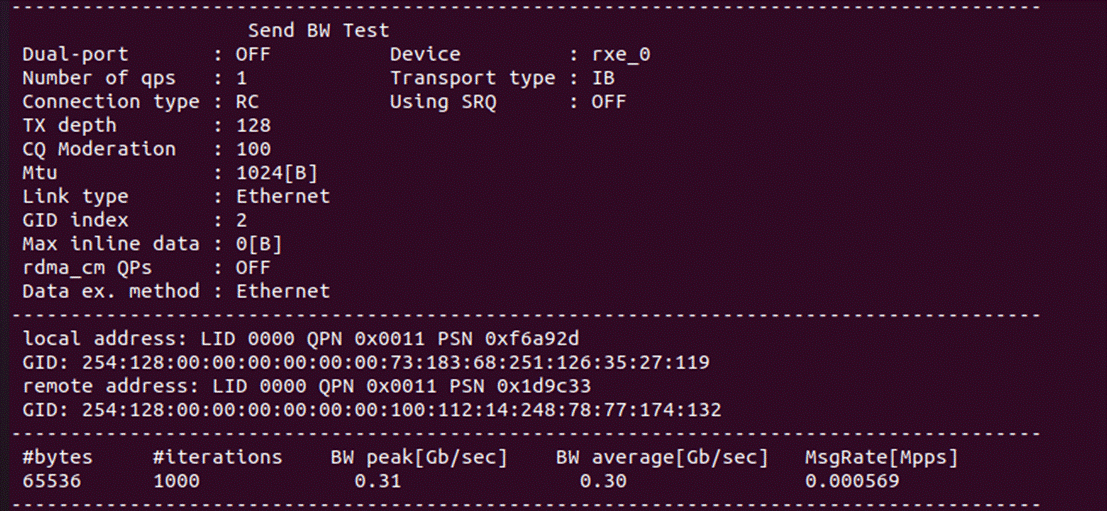

2）测试结果分析：

从测试结果可以看到，服务端：只起监听、post recv（收），不主动发业务数据

ib_send_bw -d rxe_0 -x 2 ...

客户端：连服务端、post send（发），测"客户端→服务端"的 Send 带宽

ib_send_bw -d rxe_0 -x 2 ... 服务端IP

perftest 官方对 send_bw 的描述就是 server 收、client 发，算吞吐；RC 模式下服务端也要 poll CQ 收完成，但业务数据方向默认是客户端→服务端。默认 RC、默认单向；要双向加 -b（bidirectional）。

3）ib_send_bw是否需要CPU参与？

Send 不像 Write/Read 那样只靠 RKey 写远端内存，它要求：

客户端 SQ 里 post send WQE

服务端 RQ 里提前 post recv WQE

数据到对端后匹配 recv buffer，再出 CQE。两端 CPU 都要参与（发端发、收端收+poll），所以叫双边；但"双边"不等于"双向"，默认仍只发一个方向。

4、测试参数解读

关键字段深度解读

1. local address / remote address 中的 GID

格式：254:128:00:00:00:00:00:00:XX:XX:XX:XX:XX:XX:XX:XX
这是 IPv6 格式的 RoCEv2 GID，前 8 字节固定为 fe80::（链路本地地址前缀），后 8 字节由 MAC 地址或 IPv4 地址转换而来。
虽然你用的是 IPv4 地址（192.168.95.128），但 RoCEv2 的 GID 仍以 IPv6 格式呈现，Wireshark 中也会显示为 fe80::...。
-x 2 指定使用 IPv4 类型的 GID index 2，所以实际通信基于 IPv4，但 GID 本身是 IPv6 格式。

2. LID 0000

LID（Local Identifier）是 InfiniBand 子网内的 16 位地址，用于 IB 模式寻址。
Soft-RoCE 运行在以太网上，没有 IB 子网管理器，因此 LID 始终为 0。
真机 IB 网络中 LID 非零，RoCE 环境下 LID 也为 0。

3. QPN 0x0011

QP 编号，范围 0x0001~0xFFFF。
两端 QPN 恰好相同（0x0011），这是巧合，不影响通信。
每个 QP 唯一标识一条连接。

4. PSN （Packet Sequence Number ）

初始 PSN 随机生成，之后每发送一个包递增。
服务端 PSN=0x1d9c33，客户端 PSN=0xf6a92d，两者独立。
RC 模式下，接收端通过 PSN 检测丢包和乱序，并触发重传。

5 、抓包深入分析 RDMA 通信原理和交互过程

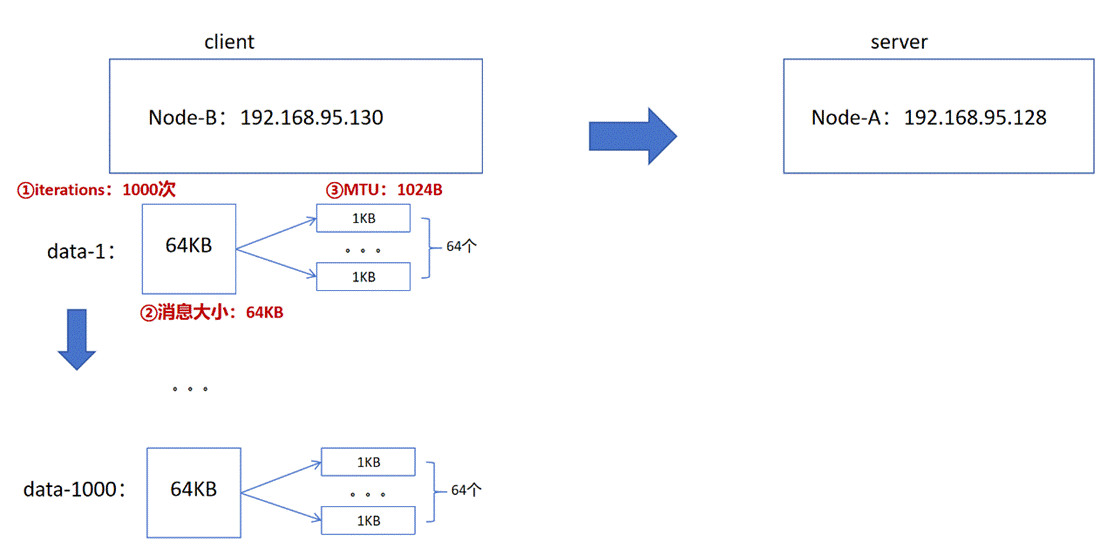

1 ）Ib_send 总共发送1000 次数据，每次数据量64KB ，由于MTU 是1024B ，所以64KB 的数据块会拆分成64 个RDMA 报文进行发送。

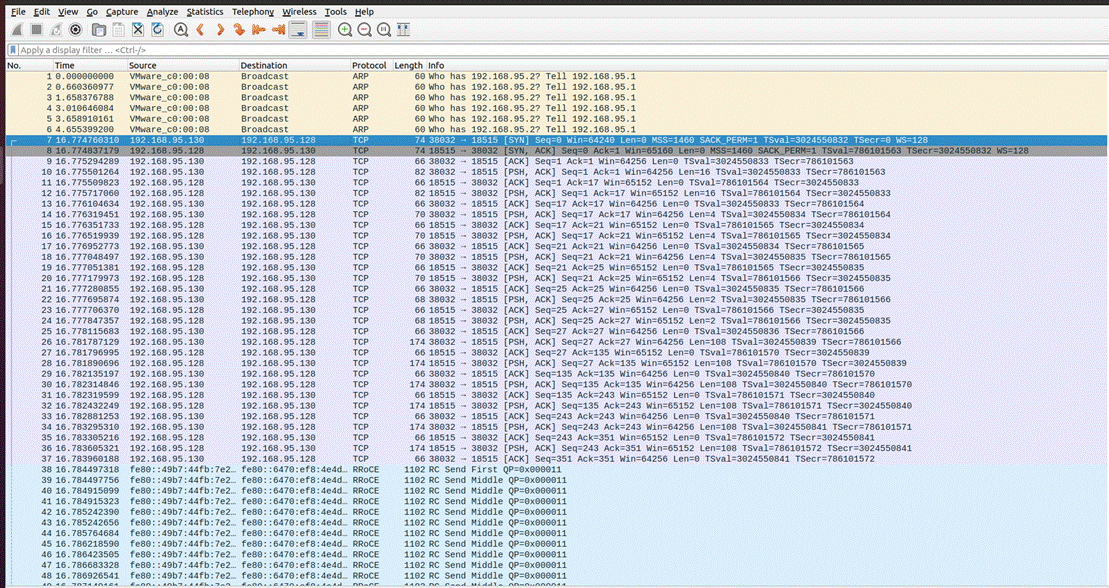

2 ）以下是报文交互抓包截图（共52849 个RDMA 报文）：

1~6：ARP广播报文

7~37：RDMA控制面报文，TCP建链报文

38~52837：RDMA数据发送报文，RDMA报文

52838~52849：RDMA控制面报文，TCP断链报文

1. 前 6 个 ARP 广播报文

原因：虚拟机网卡（MAC 地址为 VMware_c0:00:08）在发起通信前，需要知道目标 IP（192.168.95.27，通常是网关或同网段测试对端）的 MAC 地址。
作用：通过广播 ARP Request（Who has 192.168.95.27 Tell 192.168.95.1）进行地址解析，这是以太网通信的标准前置动作。

2. 第 7 到 37 个 TCP 报文

原因：perftest 工具（包含 ib_send_bw）在默认情况下不使用 RDMA CM （除非加了 -R 参数），而是自己开一条普通的 TCP Socket 控制连接来进行带外握手。
作用：RDMA 的可靠连接（RC）在真正发数据前，两端必须交换核心连接参数，包括双方的 QP 号（QPN ）、起始包序列号（PSN ）、全局标识符（GID ）、内存密钥（RKey ）和缓冲区地址等。TCP 连接（图中使用端口 18515）就是用来完成这个"建连协商"的。
细节：图中 7-9 是 TCP 三次握手，10-37 是双方通过 TCP 发送协商参数（包含 PSH 数据标志），最后通过 TCP 四次挥手（或测试结束后的断开）关闭控制连接。

3. 第 38 个报文开始是 RC Send 报文

原因：当 TCP 控制面完成参数交换，并将 QP（队列对）状态机切换到 RTS （Ready To Send ，就绪发送态） 后，真正的 RDMA 数据面传输才开始。
特征：此时数据完全绕过内核 TCP/IP 协议栈，由网卡硬件直接封装成 RoCEv2 报文（UDP 端口 4791）。图中显示为 RC Send First 和 RC Send Middle，这就是客户端向服务端单向发送的 RDMA 业务测试数据。

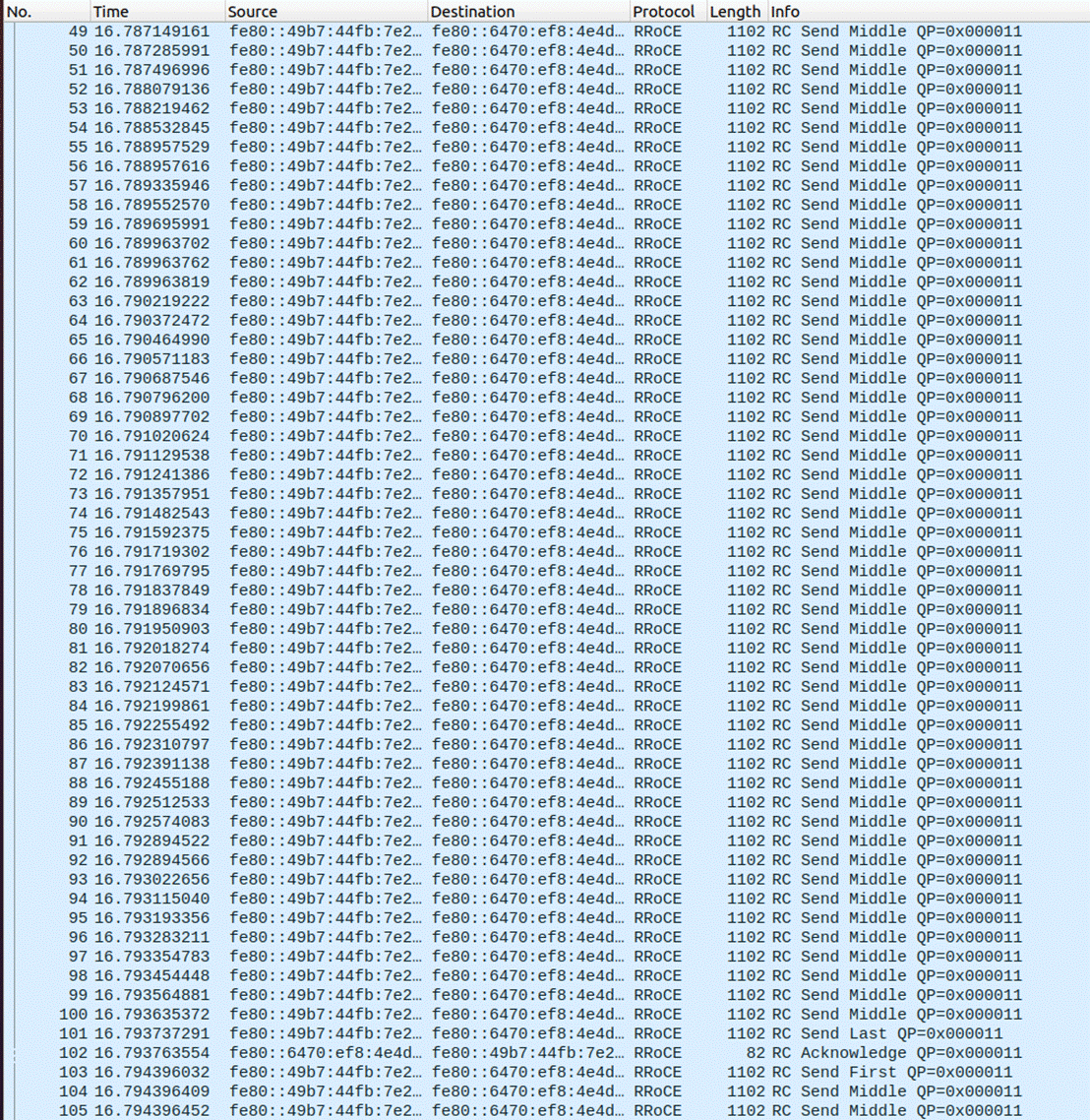

4. 大消息拆包（First + Middle... + Last ）

现象：第38个是 RC Send First，第39-100个是 RC Send Middle，第101个是 RC Send Last。
原因：ib_send_bw 默认会发送一条较大的测试消息（例如你之前提到的 64KB）。而以太网有 MTU（最大传输单元）限制（例如 1024 或 4096 字节）。网卡硬件会自动将这条大消息拆分成多个小包进行发送。
字段含义 ：
- First ：拆分的第一个包。它除了携带数据载荷外，还包含关键的 RETH（RDMA 扩展传输头），里面记录了远程内存地址、RKey 等信息（如果是 Write 操作）。
- Middle ：拆分的中间数据分片。只携带纯数据载荷，没有 RETH 头。
- Last ：拆分的最后一个包，标志着这条大消息传输结束。
PSN 递增：在这个过程中，每个包的 BTH 头部里都有一个 PSN （包序列号） 在严格递增（模 2^24），用于保证收发顺序和丢包检测。

5. 可靠确认（RC Acknowledge ）

现象：第102个是 RC Acknowledge 报文。
原因：RC（可靠连接）模式类似于 TCP，需要接收端给发送端回确认信。接收端网卡 （服务端）在成功按序收到这一整条消息（从 First 到 Last，PSN 连续无缺失）后，会向发送端网卡（客户端）回复一个 ACK 报文。
机制：这个 ACK 报文里包含了 AETH（确认扩展传输头），告诉发送端"我已经成功收到了截止到某个 PSN 的所有数据"。如果中间丢了包，接收端会回 NAK，触发发送端的 Go-Back-N 重传机制。

6. 触发确认（AckReq 标志）

细节：你可能在 Wireshark 里展开第101个 RC Send Last 包，会发现 BTH 头部里有一个 AckReq （请求确认） 标志位被置 1。
作用：发送端在发送关键包（通常是消息的最后一个包，或者按一定窗口间隔）时，会要求接收端必须立刻回复 ACK。这就是为什么 ACK 紧跟在 Last 包之后立刻出现的原因。

7. 下一条消息的传输（循环）

现象：第103个开始又是 RC Send First。
原因：ib_send_bw 是一个带宽测试工具，它会连续不断地发送多条测试消息。当第一条消息完成传输并确认后，网卡立刻开始拆包并发送第二条测试消息，周而复始。

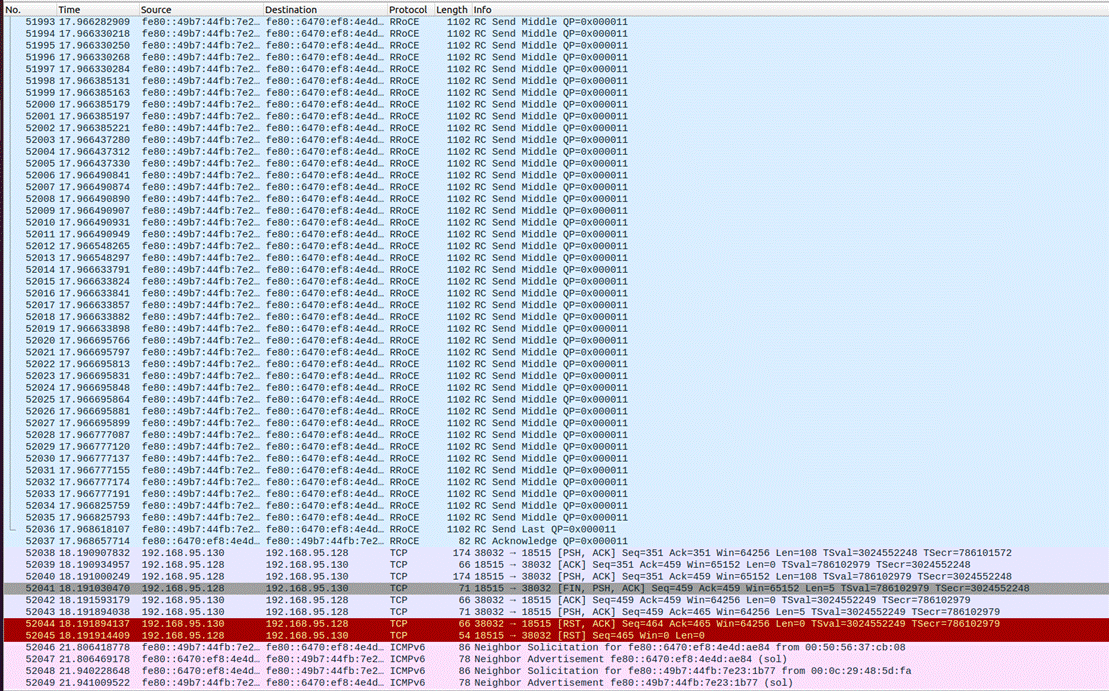

8. 第 52038~52045 个报文：TCP 控制连接断开

背景：正如之前提到的，ib_send_bw 在测试前会通过 TCP 端口（如 18515）建立一条控制连接，用来交换 QP 号、PSN、RKey 等核心参数。
交互过程 ：当 RDMA 数据测试完成（第 52037 个报文是最后一条消息的 ACK）后，测试工具（perftest）正常退出，TCP 控制连接也随之关闭：
- 52038-52040：.130（客户端）向 .128（服务端）发送带有 $FIN, PSH, ACK$ 的报文。其中 FIN 表示发送方数据已发送完毕，请求关闭连接；PSH 提示将剩余数据立刻交给应用层；ACK 确认收到之前的数据。
- 52041-52042：.128（服务端）回复 $ACK$ 确认客户端的断开请求，并也发送了自己的 $FIN, PSH, ACK$ 请求关闭反向连接。
- 52043：.130 回复 $ACK$ 确认服务端的 FIN。
- 52044-52045：.130 又发送了 $RST, ACK$ 。RST 表示强制重置/断开连接。在 TCP 中，当程序快速退出、端口关闭或连接异常时，常会发送 RST 来立即释放连接资源，跳过标准的 TIME_WAIT 等待状态。

6、RDMA报文解析

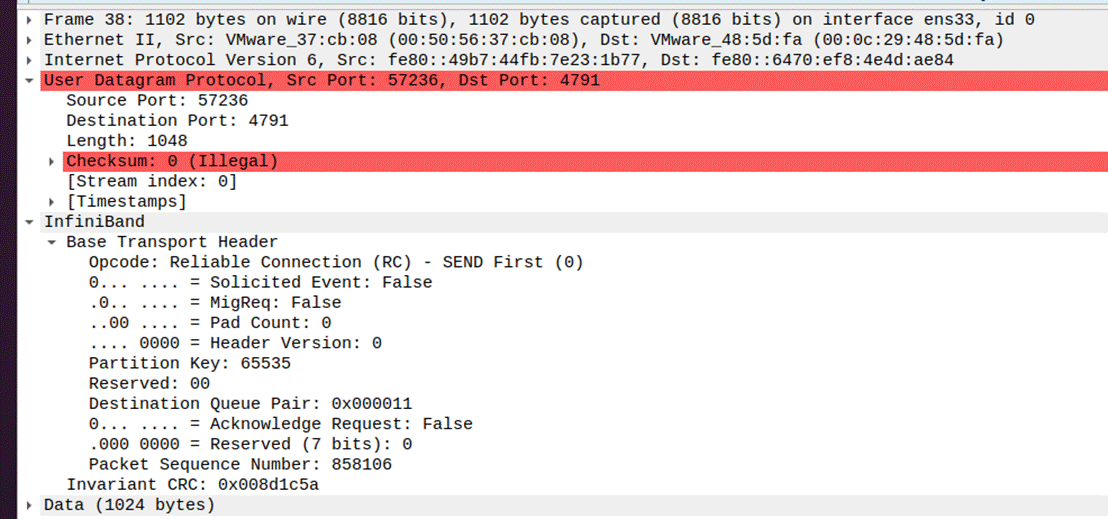

1 ）RC Send First 报文

重点看一下UDP头和BTH头

a）UDP头：

端口：源端口 57236（随机高位端口），目的端口 4791。4791 是 IANA 分配给 RoCEv2 的官方固定端口，Wireshark 借此识别出其上层协议为 InfiniBand/RDMA。

b）BTH头：

BTH 是 RDMA 报文必须携带的 12 字节基础头部，核心字段如下：

Opcode: Reliable Connection (RC) - SEND First (0) ：
- RC （可靠连接）：表示这条连接是点对点、保序且可靠的，需要接收端回 ACK 确认。
- SEND First ：表示这是双边 Send 操作大消息拆分之后的第一个分片包。它携带了消息的初始数据，后续会跟随 SEND Middle 和 SEND Last 包。
Destination Queue Pair (QP): 0x000011：目的端队列对号。RDMA 通信通过 QP 进行，数据被投递到对端的这个特定 QP 中。
Packet Sequence Number (PSN): 858106：包序列号。RC 服务用 PSN 来严格保证包的顺序交付和丢包检测重传。
Partition Key (PKey): 65535：分区键（默认全权限分区）。
Acknowledge Request: False：当前首包未强制请求立即确认（通常会在最后的 SEND Last 包中将该位置为 True，要求对端回复 ACK）。

RC Send Middle报文除了PSN编号增长，其他字段与RC Send First相同

RC Send Last的Acknowledge Request 字段为true 。

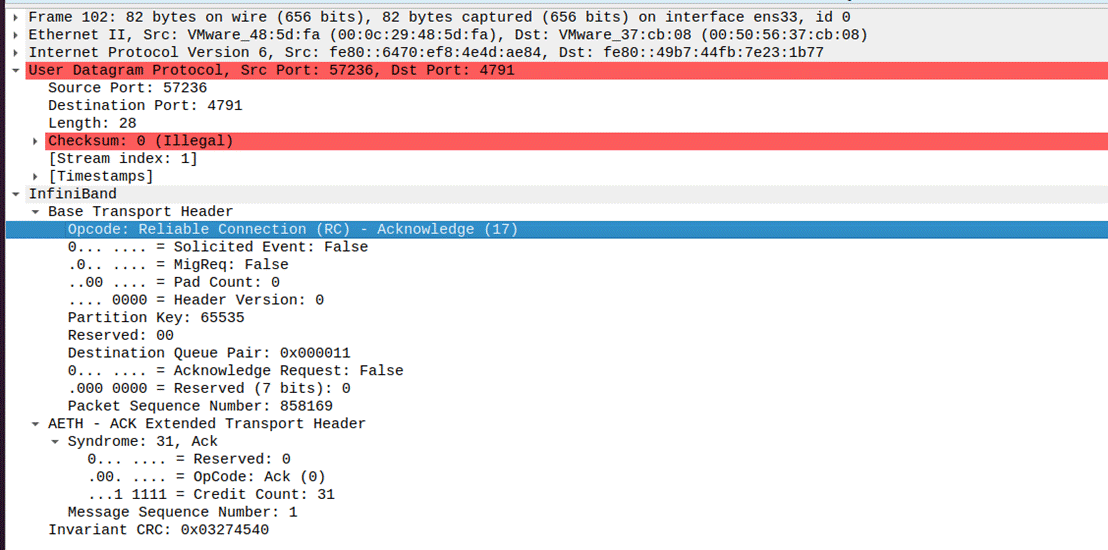

2 ）RC Acknowledge 报文

a）BTH头：

Opcode: Reliable Connection (RC) - Acknowledge (17)：明确标识这是 RC 服务的 ACK 报文。
Destination Queue Pair: 0x000011：确认报文发往发送端的 QP 11。
Packet Sequence Number (PSN): 858169 ：核心字段。这个 PSN 对应发送端最后发出的那个包的序列号。接收端通过此字段告知发送端："截止到 858169 号包的数据我已全部按序收到"。

b）确认扩展头（AETH）：

AETH 是 ACK 报文特有的扩展头，用于传达确认状态和流控信息：

Syndrome: 31, Ack ：确认状态码。31 表示正常的正确认（ ACK ）。如果是丢包或错误，这里会显示 NAK 及相关错误码。
Credit Count: 31 ：流控信用值。相当于接收端告诉发送端"我的接收缓冲区还剩 31 个包的容量，你可以继续发"。这是 RC 可靠传输和流控机制的关键部分。
Message Sequence Number: 1：消息序列号，用于标记确认的是第几条消息。
