机器人项目实战（1）：选相机、试深度，再到手眼标定
这是我从零开始做的第一个机器人项目，准备通过这个系列，把实际操作、遇到的问题和解决过程记录下来。

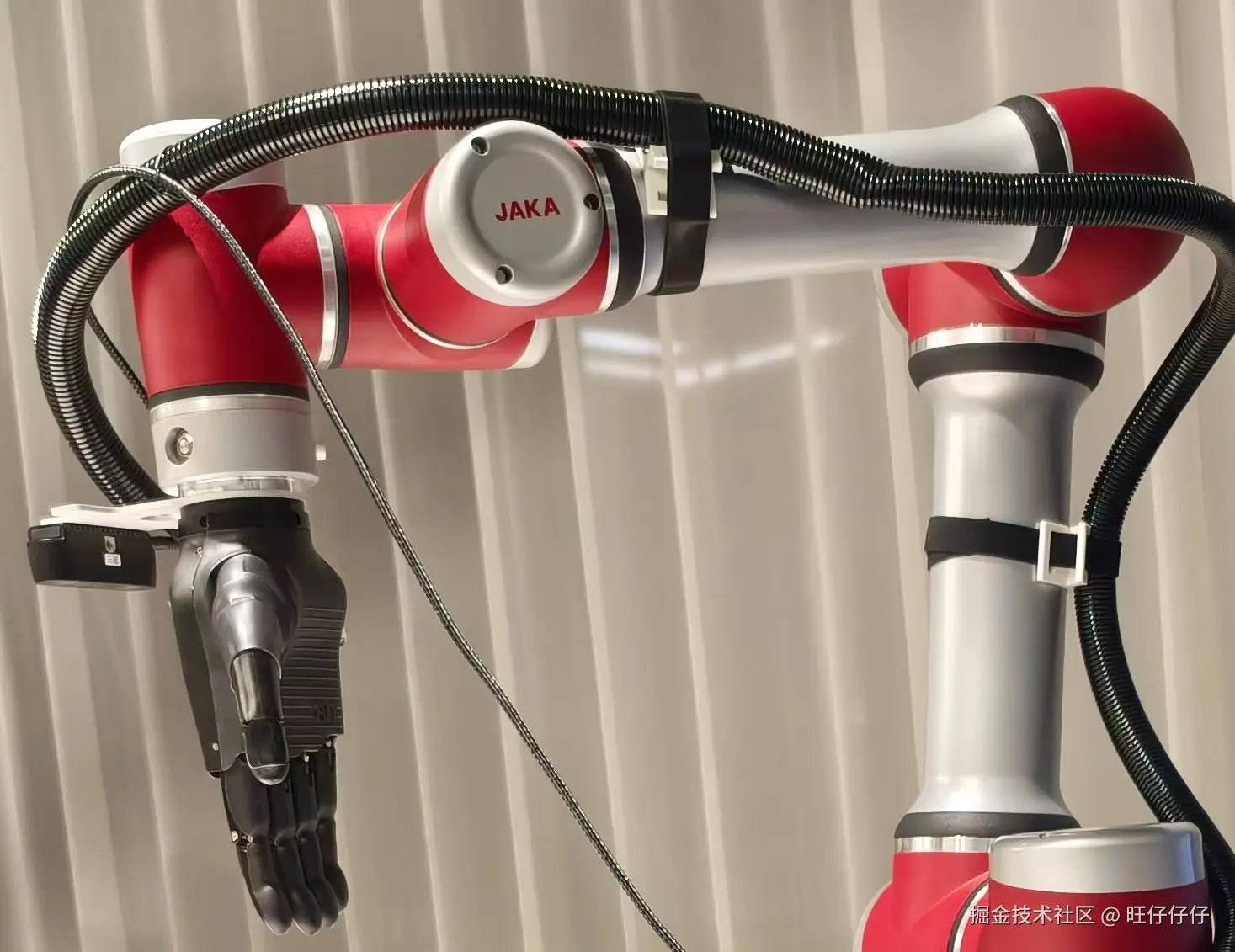

项目用到了 JAKA A5 机械臂、自研灵巧手，以及安装在机械臂末端的相机。围绕这些设备，需要实现物体识别、搬运、按类别抓取放回等任务。
刚开始，我最关心的是两个问题：相机拍到物体后，怎么知道它的三维位置？得到位置之后，又怎么让机械臂使用？
第一篇就从这里开始。最初考虑海康工业相机，后来尝试用 MoGe-2 和 InfiniDepth 补充深度，最终选择了 Gemini 2。相机确定后，再做眼在手上的手眼标定，把相机看到的位置转换到机器人基坐标系下。

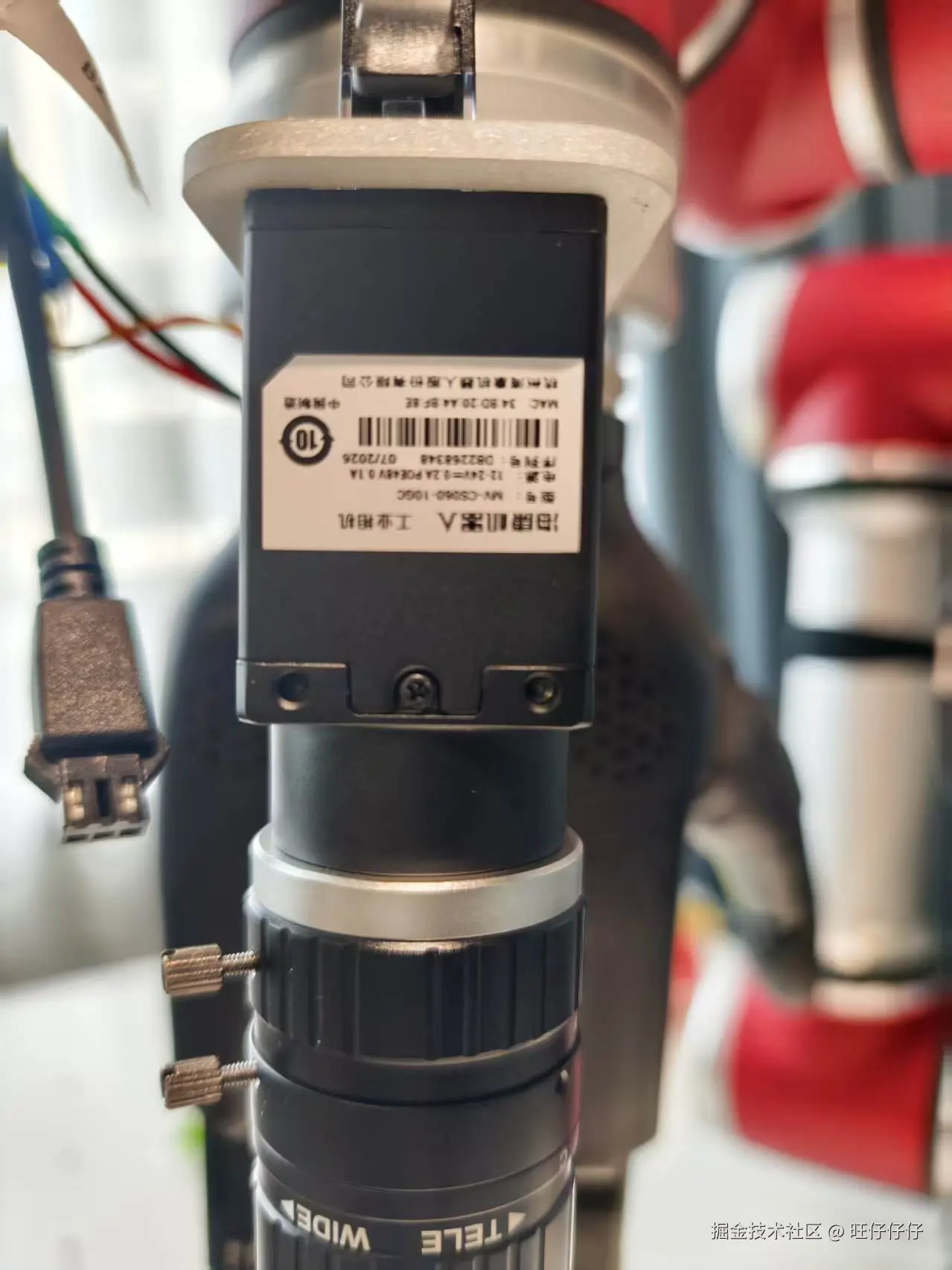

一、先把物体拍清楚：海康工业相机
最初考虑的是海康工业相机。对于后面的识别和定位，首先得有一张清楚、稳定的图像。
实际接触之后，我发现相机需要和镜头一起考虑，不能只看分辨率。镜头焦距、工作距离、视野、光照和曝光，都会影响最后拍出来的效果。
相机装在机械臂末端，还得考虑距离变化：这个位置拍得清楚，换一个高度是否仍然清楚？视野能不能覆盖需要识别的区域？物体在画面里是不是太小？
调焦和调焦距，不是一回事
我一开始也容易把这两个说法混在一起。
焦距主要影响视野和成像比例。在传感器尺寸和工作距离相同的情况下，短焦距通常能拍到更大的范围，长焦距会让物体在画面里占得更大。
调焦则是让某个距离上的物体成像清楚。如果用的是定焦镜头，转动调焦环是在调整对焦位置，不是像变焦镜头那样改变视野。
实际调试时，我们还用到了海康的 MVS 软件。我觉得里面的一键调整功能很方便，调整之后，画面的清晰程度改善了不少。不过，镜头对焦和软件里的成像参数调整还是两件事，需要分开看。
这些设置也影响后面的标定。安装位置、镜头和成像状态确定后，再进行标定会更合适；如果后面明显改变了镜头设置，就需要重新检查内参是否还适用。
拍清楚之后，距离从哪里来？
本项目最初考虑的是二维成像方案。它能给我一张图，却不会直接给出每个像素到相机的距离。
对于固定平面上的定位，可以利用已知几何关系处理。但这个项目里，物体有高度，相机也会随着机械臂移动。我想知道的不只是物体在图像的什么位置，还包括它离相机有多远。
于是，我开始尝试：能不能保留这套成像方案，用模型把深度补出来？
二、能不能通过模型把深度补出来？
我先后尝试了 MoGe-2 和 InfiniDepth。
MoGe-2 支持从单张图像估计带有度量尺度的三维几何。InfiniDepth 关注任意分辨率和细粒度深度表达，在官方仅输入 RGB 的推理流程中，会借助 MoGe-2 提供尺度参考。MoGe 官方项目、InfiniDepth 官方项目
对我来说，最终还是要看一件事：预测出来的距离，能不能用来定位？
用机械臂位姿，给深度找一个参考值
当时我用了一个比较"取巧"的办法。
先把场景简化：工作台水平，相机朝下，让光轴尽量沿机器人基坐标系的竖直方向。读取机械臂的 TCP pose，再结合相机的安装偏移，计算相机光心相对工作台的高度。
这里不能直接拿 TCP 的 Z 值当相机高度。TCP 和相机光心不是同一个点，工作台也有自己的高度，需要先把它们放到同一个坐标系里计算。
如果图像中选取的目标点高度已知，就可以得到参考深度：
参考深度 = 相机光心到工作台的垂直距离 − 目标点相对工作台的高度在光轴竖直向下的假设下，这个高度差对应目标点沿相机光轴方向的深度。
取点也要对应起来。例如，选的是苹果顶部，就减去顶部相对桌面的高度；如果选的是侧面，就不能直接减去整个苹果的高度。
这样，我就有了一个可以和模型输出比较的几何参考值。
MoGe-2 更接近参考值，但误差仍然不小
比较后，我发现 MoGe-2 在当时选取的测试点上，比 InfiniDepth 更接近参考深度。
不过，"更接近"并不等于已经能用了。一次测试中，参考深度是 800 mm ，MoGe-2 预测的是 600 mm ，相差 200 mm，也就是 20 cm。
对于机械臂定位，这个差距显然不能忽略。
我把这个现象拿去问了 AI，再结合论文和官方实现，重点看了两个方向：深度细节和实际距离是不是同一回事，以及度量尺度是怎么恢复的。
InfiniDepth 通过神经隐式表示预测连续位置的深度，支持任意输出分辨率，能表达更细的几何结构。但边缘更清楚、形状更细致，不意味着我选取的那个点，距离就一定更准。论文里的相对深度评估会先将预测结果与真实深度对齐，再计算指标；而我检查的是直接读出来的距离，能不能对应实际场景。InfiniDepth 论文
尺度恢复也值得注意。InfiniDepth 并不是简单地在 MoGe-2 上继续训练得到的模型。官方 RGB 推理流程可以使用 MoGe-2 的预测提供尺度参考，但最终结果仍然包含 InfiniDepth 自己对局部几何的预测，并不是直接保留 MoGe-2 的深度值。官方推理代码
所以，一种可能的解释是：整体尺度有了参考，局部形状也更细致了，但苹果表面那个点的距离未必比 MoGe-2 更接近实际值。这是我结合流程得到的理解；这次测试能直接说明的，仍然是所选测试点上的差异。
既然距离存在明显偏差，我接着想：能不能再做一次修正？
用固定场景里的苹果做尺度修正
这个场景里会固定出现苹果，于是我把它作为参考物，尝试建立预测深度和参考距离之间的关系：
css
a = b × x + c其中：
x是模型预测的深度；a是修正后的深度；b是尺度系数；c是偏移量。
我的思路是利用已知的参考距离，把模型输出拉回更接近实际距离的范围。
这里的苹果不是"放进画面就能自动校准"的东西，真正起作用的是它提供的已知几何条件。取哪个点、这个点离桌面多高，都得对应清楚。一个参考点也不能同时确定尺度系数和偏移量，需要多组数据来约束这两个参数。
从当时的效果看，修正后确实好了不少。但这条路线也逐渐变成了"模型预测，加参考物，再做修正"，不再只是输入一张图就能得到可用的距离。
综合考虑之后，我还是决定换成直接提供深度的相机，把精力放回坐标转换和抓取流程上。
三、最终使用 Gemini 2
最后，我选择了奥比中光的 Gemini 2。
它是一款采用主动红外双目技术的 RGB-D 相机，可以提供彩色图像和深度数据。与通过单张 RGB 图像预测深度不同，它利用双目成像和深度处理获取距离信息。Gemini 2 官方介绍
对这个项目来说，图像用来找到目标，深度用来补充三维位置。直接拿到这两类数据，少了模型尺度恢复和参考物修正这些中间环节。
折腾了一圈，我的想法变得很实际：既然设备能直接提供需要的深度信息，用起来不是很香吗？
四、有了深度，还要对应到正确的像素
拿到彩色图和深度图之后，还不能直接在两张图上用相同像素坐标取值。
彩色和深度的成像位置、分辨率可能不同。目标是在彩色图里识别出来的，就需要让它对应到正确的深度位置。
项目采用深度图对齐到彩色图的方式，内部统一使用米作为深度单位。
像素和深度对应后，就可以结合相机内参，将它反投影为相机坐标系下的三维点：
ini
X = (u - cx) × Z / fx
Y = (v - cy) × Z / fy
Z = 深度值其中，u、v 是像素坐标，fx、fy、cx、cy 来自相机内参，Z 是沿相机光轴方向的深度。
项目里的 pose_estimator.py 承担这一步。第一版取检测框中心附近的深度中位数，减少单个像素噪声的影响。
这里得到的是选取位置的三维坐标，还不能直接等同于最终抓取点。检测框中心不一定落在合适的物体表面，这两个问题需要分开。
五、相机坐标还不是机械臂坐标
经过反投影，得到的是相机坐标系下的位置。
机械臂使用的却是机器人坐标系。相机又装在末端，会跟着机械臂移动：桌上的物体没动，相机换一个姿态拍摄，它在相机坐标系里的位置就会改变。
所以，还需要把这条链路接起来：
markdown
目标像素和深度
↓ 相机内参
相机坐标系下的三维位置
↓ 手眼外参、机械臂位姿
机器人基坐标系下的三维位置相机内参解决的是像素与相机三维坐标之间的关系；手眼标定解决的是相机与机械臂末端之间的固定关系。
到这里，我才开始处理眼在手上的手眼标定。
六、眼在手上的手眼标定
这个项目的相机固定在机械臂末端，随末端一起运动，属于"眼在手上"。
只要安装结构没有变化，相机和安装末端之间的相对位置、姿态就是固定的。手眼标定要解出的，就是这组固定变换。
采集图像和对应的机械臂位姿
我把棋盘格标定板固定在工作区域内，改变机械臂姿态，从不同位置拍摄标定板，同时记录对应的末端位姿。
每组数据包括：
- 一张标定图像；
- 拍摄时对应的机械臂位姿。
采集时让机械臂停止并稳定，再保存图像和位姿，保证它们对应同一个状态。
最后采集了 20 张图片，但过程中也踩了一个坑：图片数量有了，位姿变化却不够。
最初采集时，平移、旋转和高度的变化都不大，相机基本是在一个接近固定的角度拍摄。图片看起来不是同一张，但提供的姿态约束很相似，求出的结果偏差比较明显。
后来，我调整了采集方式，拉开拍摄高度、位置和旋转角度，同时保证棋盘格完整可见、角点清楚。
这次让我意识到，标定不是拍够多少张就结束了。相比多拍几张相似图片，让不同姿态提供有效约束更重要。
求标定板在相机坐标系下的位姿
检测棋盘格角点后，结合相机内参和棋盘格的实际尺寸，通过 PnP 求出标定板到相机坐标系的变换。
这里有两个容易填错的地方：棋盘格填写的是内角点数量，不是格子数量；格子边长需要按实际尺寸设置，并和机器人平移数据统一单位。
求相机到末端的变换
再把各组机械臂位姿和标定板位姿送入 OpenCV 的 calibrateHandEye，求出相机到末端的变换。OpenCV 手眼标定文档
这一步需要特别注意方向。"相机到末端"和"末端到相机"是两组互逆的变换，不能看变量名差不多就直接使用。
机器人接口返回的末端位姿，也要弄清楚是法兰还是配置后的 TCP。标定和后续转换必须使用一致的坐标系定义。
七、把标定结果接进项目
在 robo_dex_flow 中，手眼外参放在 calibration.yaml，坐标转换集中在 geometry/handeye.py。
采用法兰作为安装参考时，变换关系为：
ini
T_base_camera = T_base_flange × T_flange_camera这里约定 T_A_B 表示将 B 坐标系中的量转换到 A 坐标系。
如果机器人接口返回的是 TCP 位姿，就先计算法兰位姿：
ini
T_base_flange = T_base_tcp × inverse(T_flange_tcp)然后再组合相机到基坐标系的变换。
项目带有灵巧手，工具操作点和法兰不一定重合，所以单独保留了 flange_tcp 配置。
内部位姿统一采用米和 xyzw 顺序的四元数，设备接口的原始数据在适配层转换。这样组合变换时，不需要每一步都重新猜单位和姿态顺序。
八、用桌面点云检查转换结果
得到标定矩阵后，我没有只看旋转和平移数值，而是把它们用到实际数据里检查。
我的方式是固定拍摄桌面，先按各项输入都正确的假设，把深度数据还原为相机坐标系下的三维点，再结合手眼外参和拍摄时的机械臂位姿，转换到机器人基坐标系下，导出为 PLY 点云。
然后，将转换后的桌面点云和基坐标系下的标准桌面平面对照。
主要观察三个地方：桌面有没有整体偏高或偏低，有没有明显倾斜，以及不同位置的点与参考平面相差多少。
从当时的检查结果看，差距在几毫米。这比只看一组矩阵直观得多，也让我能判断转换后的桌面位置是否接近实际场景。
这里检查的是深度、内参、手眼外参和机械臂位姿共同组成的定位链路，几毫米的差距是当时的验证结果，不单独等同于手眼标定的精度。
写在最后
一开始，我以为选好相机、拿到图像，就可以往后做抓取了。真正动手后才发现，从"看见物体"到"知道机械臂该往哪里走"，中间还有不少事情要确认。
海康相机让我先接触了成像调试；MoGe-2 和 InfiniDepth 的尝试，让我发现深度图看起来不错，和里面的距离能直接使用，是两回事。用已知参考修正后，效果改善了不少，但综合考虑，我还是选择了 Gemini 2。
手眼标定也一样。采集了 20 张图片，不代表姿态就足够丰富；求出矩阵，也不代表坐标已经可靠。把桌面点云转换到基坐标系，再与标准平面对照，才让我看到这些变换用起来到底是什么效果。
这篇先记录到这里：相机选型、深度尝试，以及手眼标定和坐标检查。这些步骤，也是我第一次把图像里的位置和机械臂使用的坐标真正联系起来。
