LM2596电源PCB布局布线全解析学习笔记

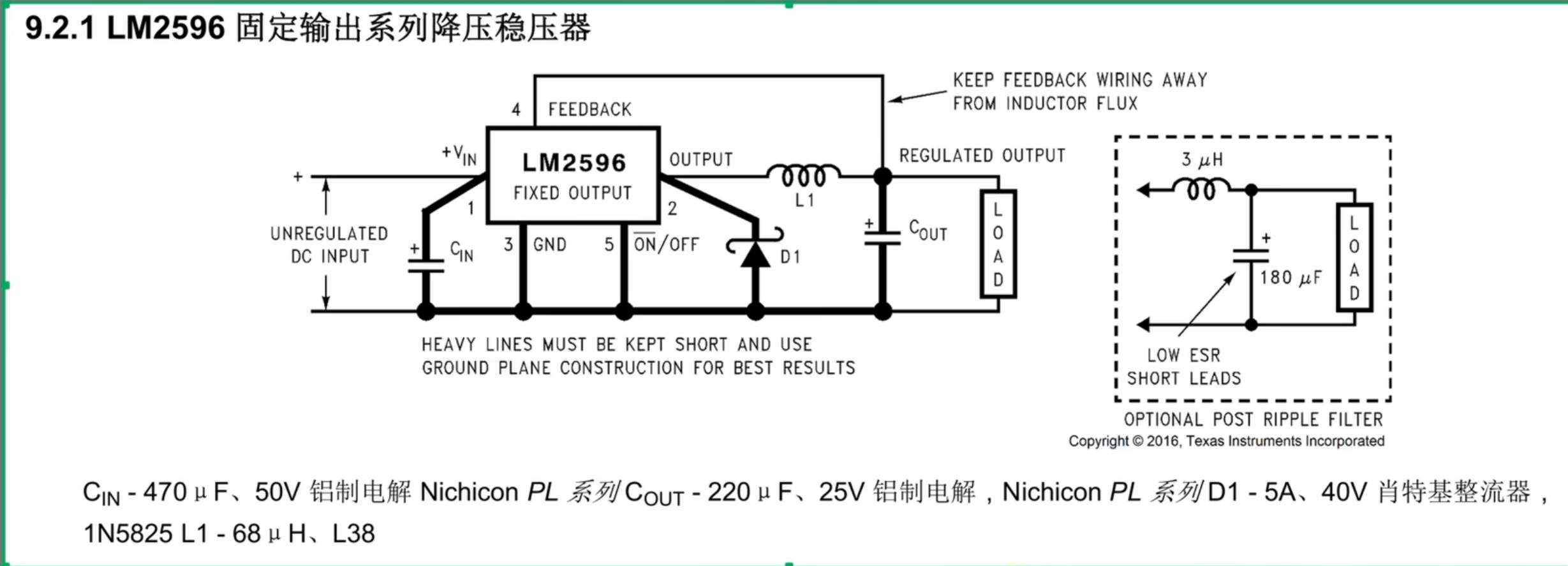

了解LM2596芯片的电路原理图中的走线布线问题。

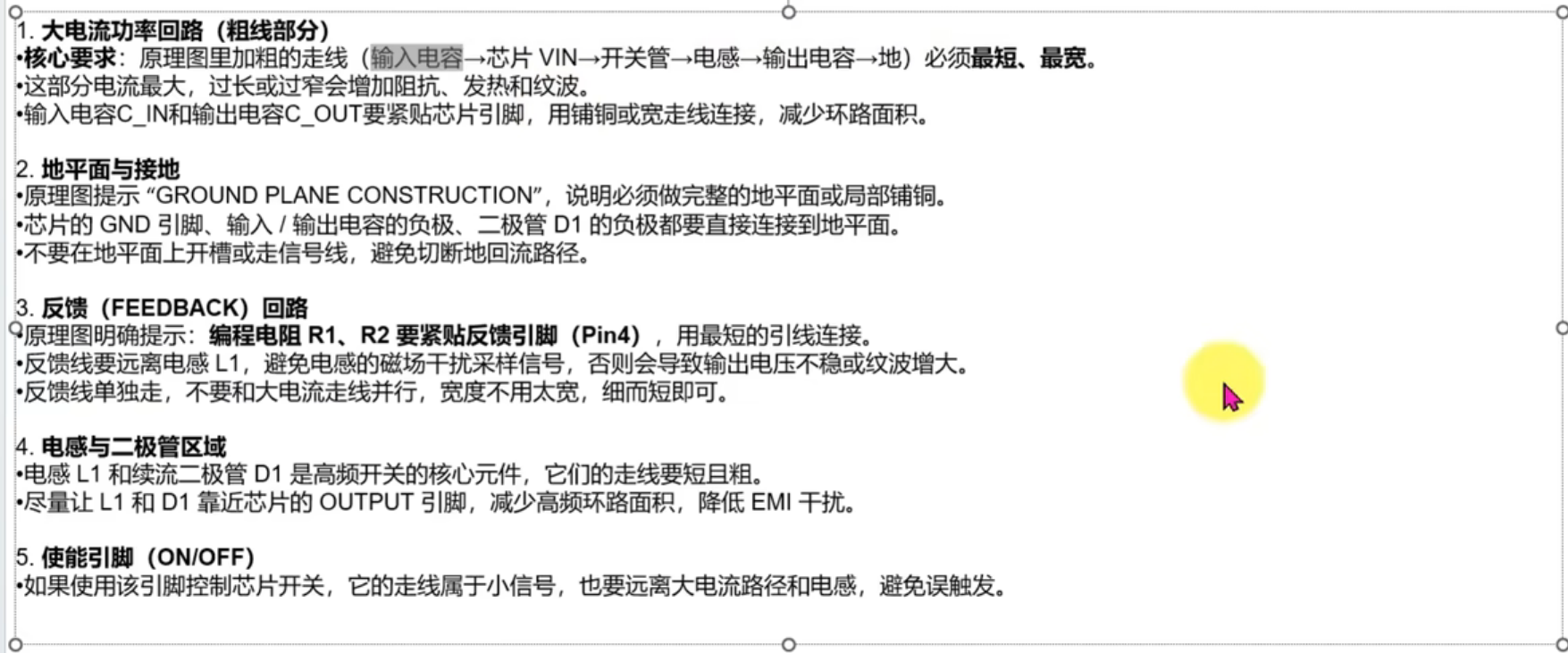

学习电源PCB的布局要点分析:

1.大电流功率回路:输入电容->芯片VIN->开关管-> 电感->输出电容->地。

2.地平面与接地:必须完整地平面/局部大面积铺铜,为电流提供低阻抗回流路径。

3.反馈回路

4.电感与二极管区域:尽量让L1和D1靠近芯片OUTPUT引脚,减少高频环路面积,降低EMI干扰。

5.使能引脚:属于弱电控制信号,远离大电流走线和电感,防止噪声串入,出现芯片误开启/误关断。

将绘制好的PCB布局放置在线框内。

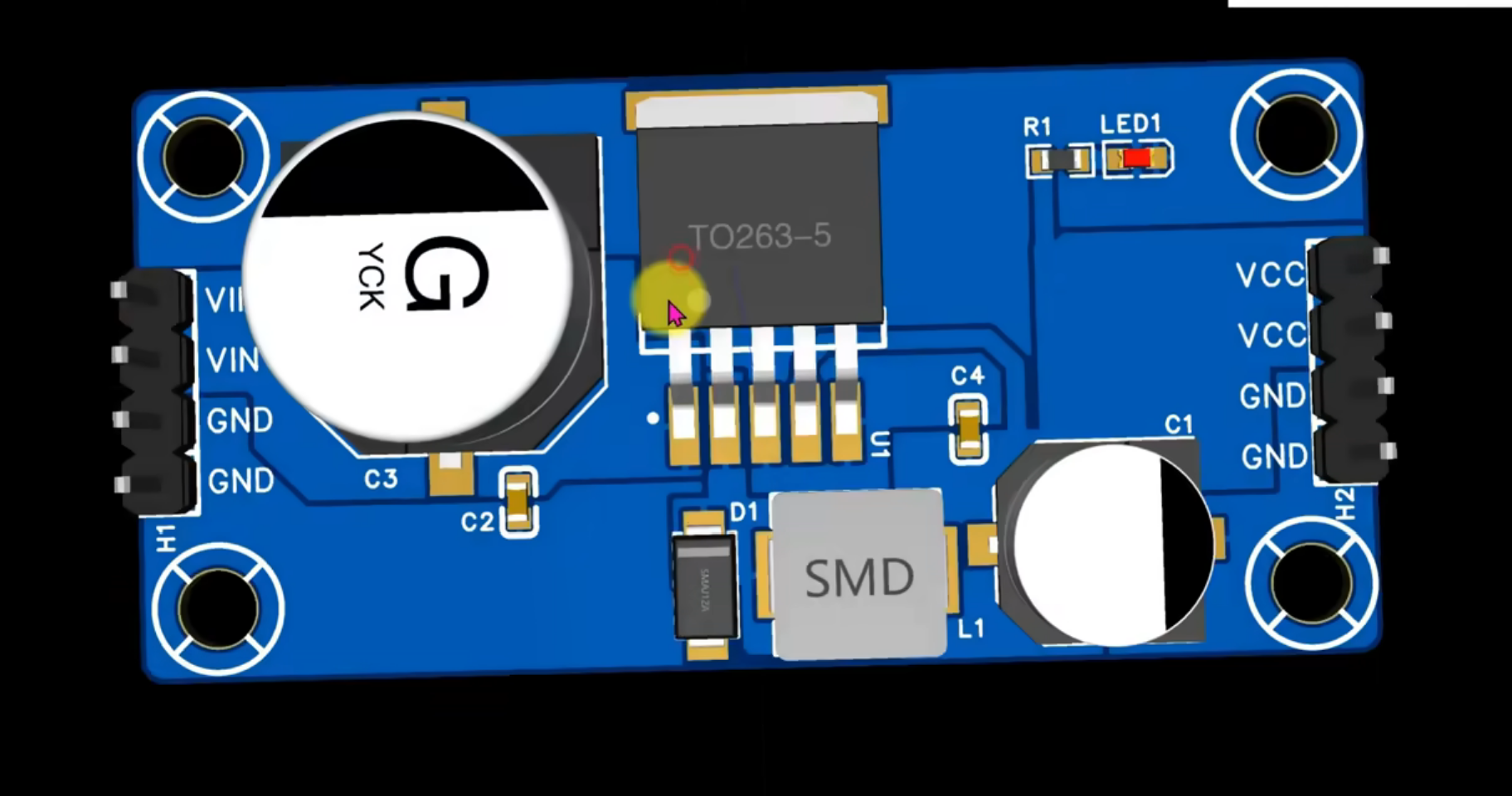

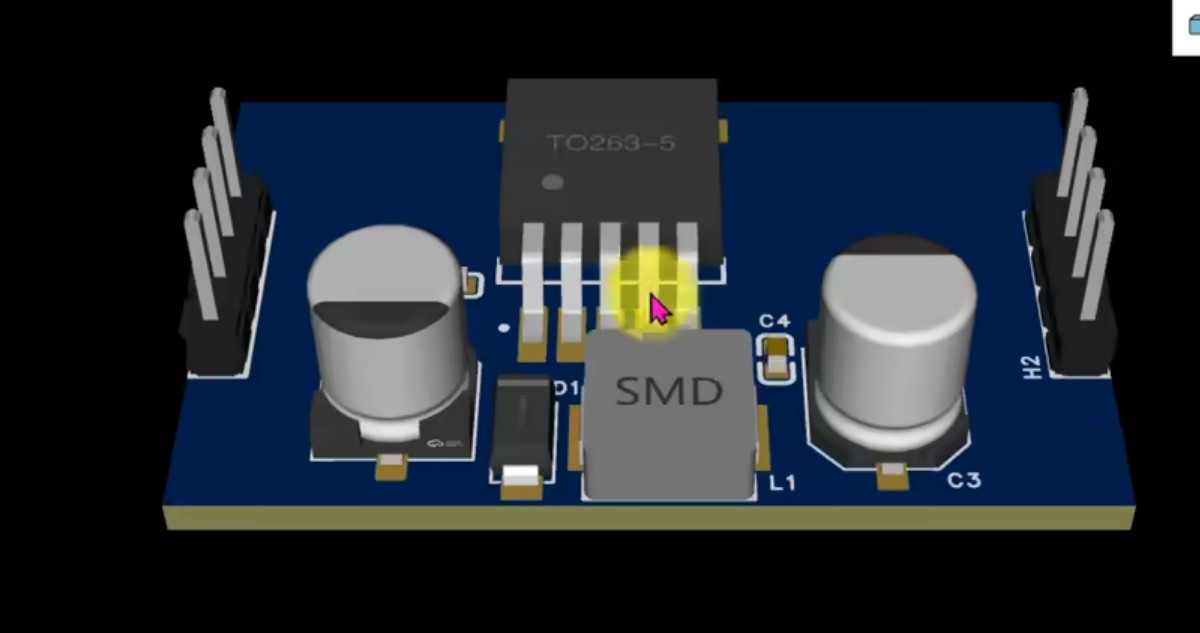

3D状态下如图所示。

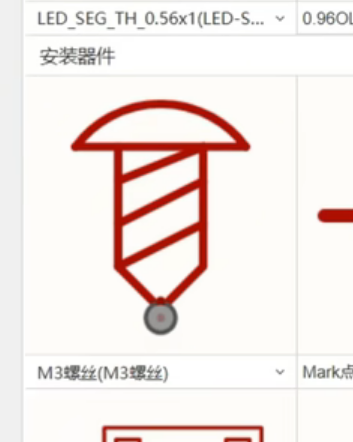

选择常用库中的M3螺丝。

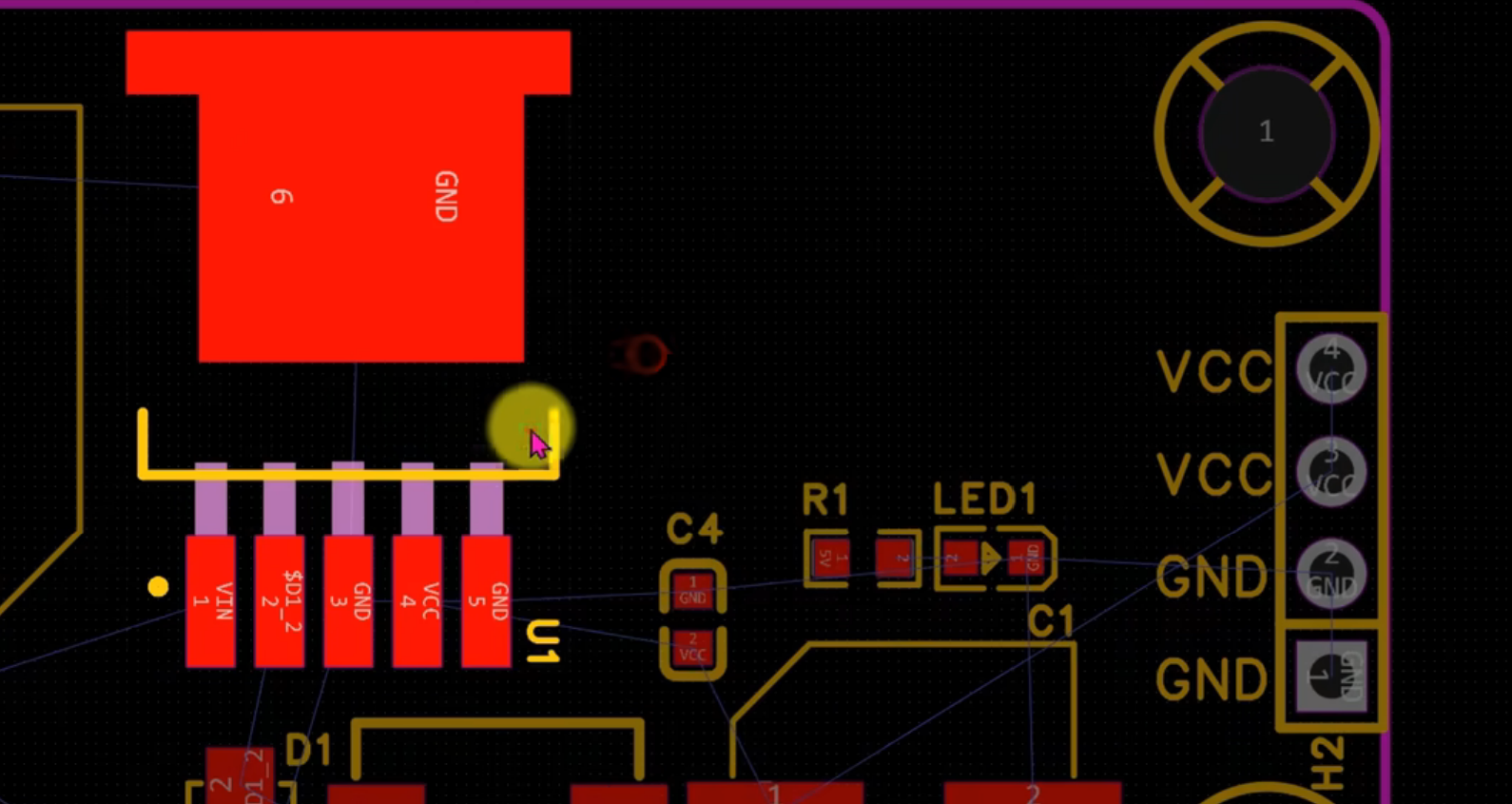

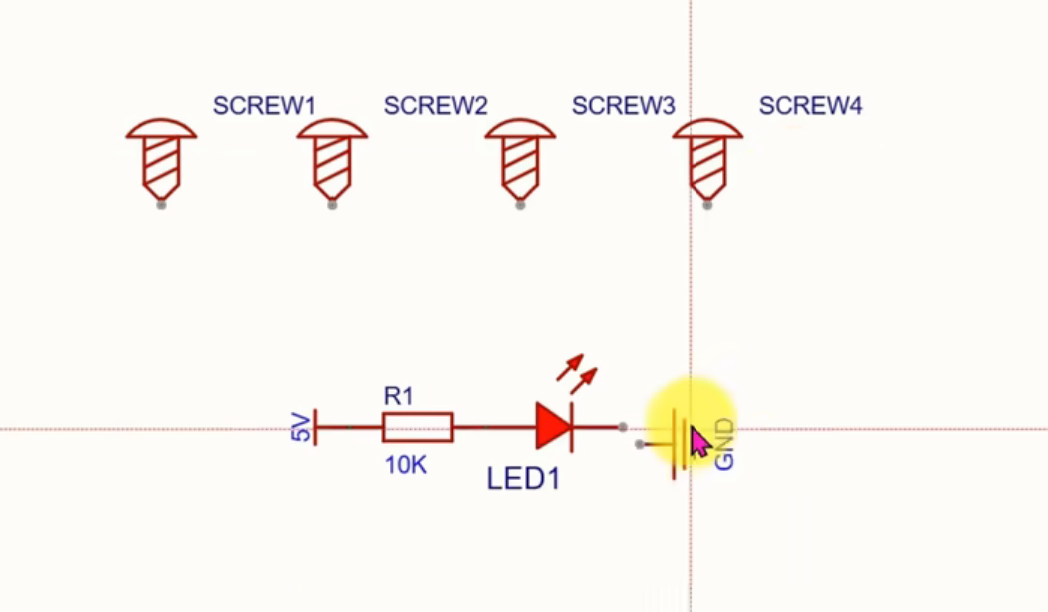

增加四个过孔以及电源指示灯(前后连接+5V与GND)。

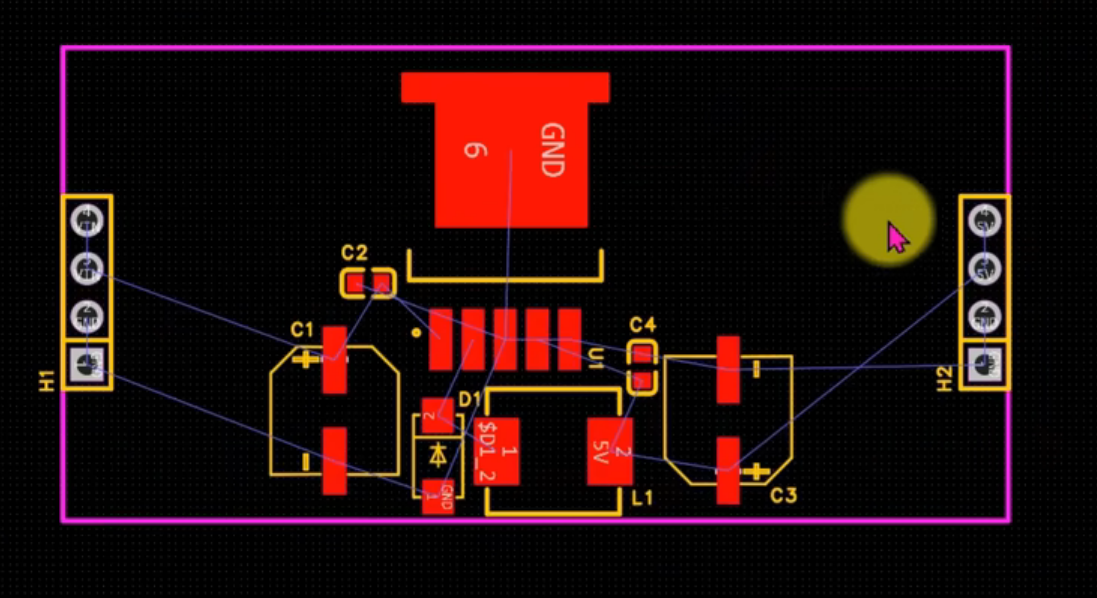

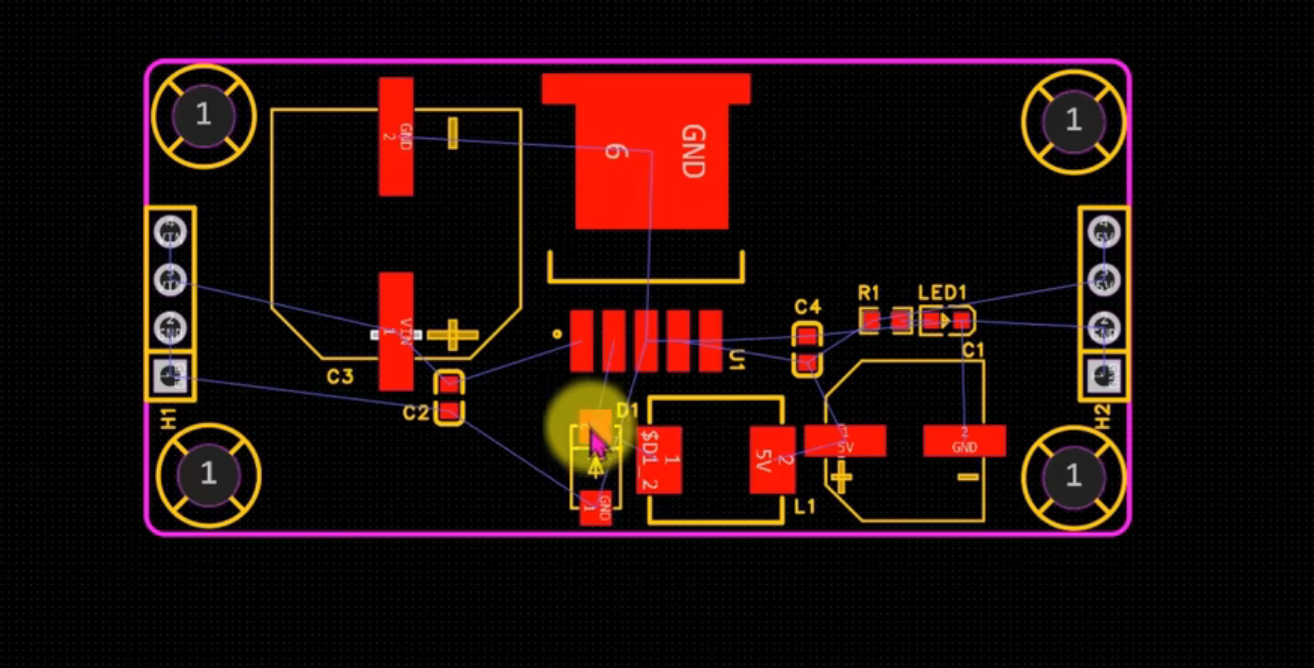

最后将器件整齐地放置在板框内。

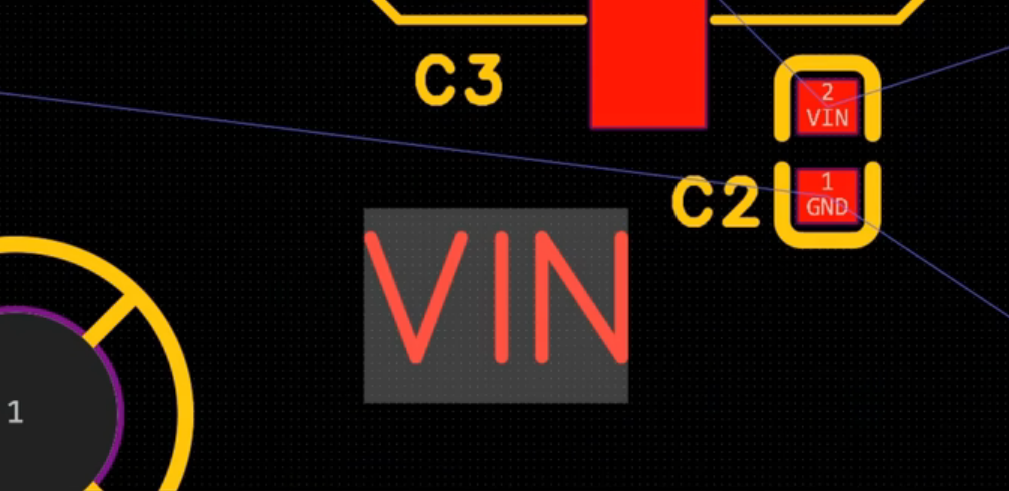

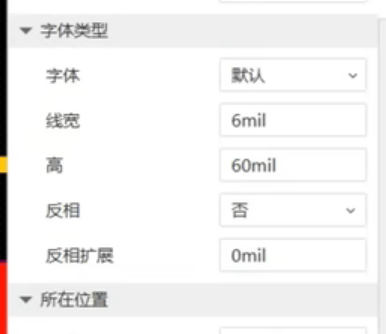

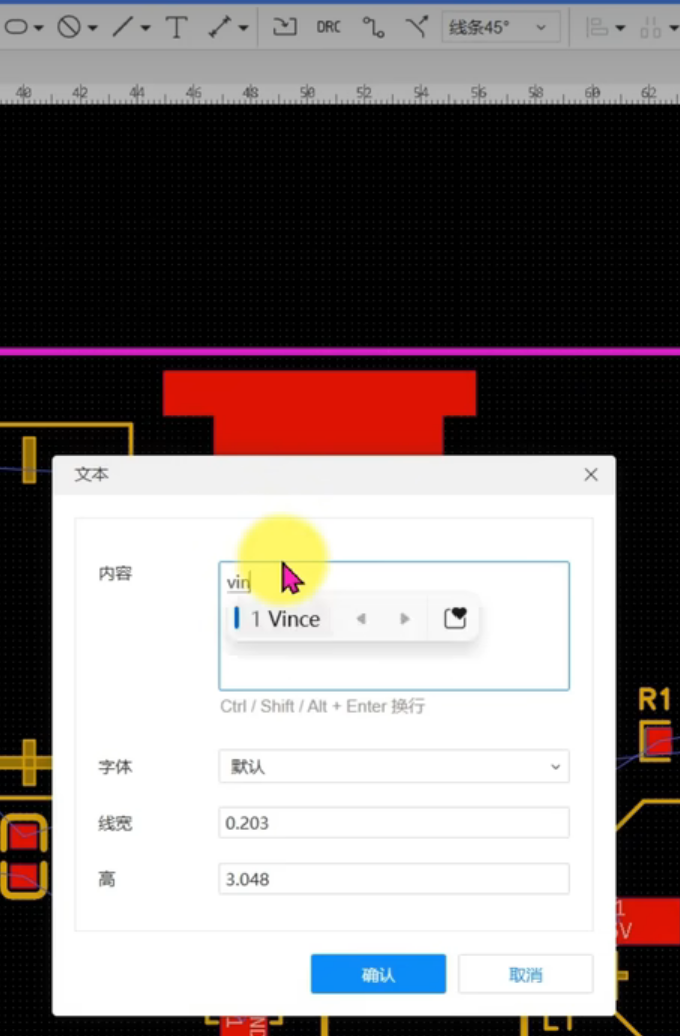

选择大写T图标,绘制丝印。

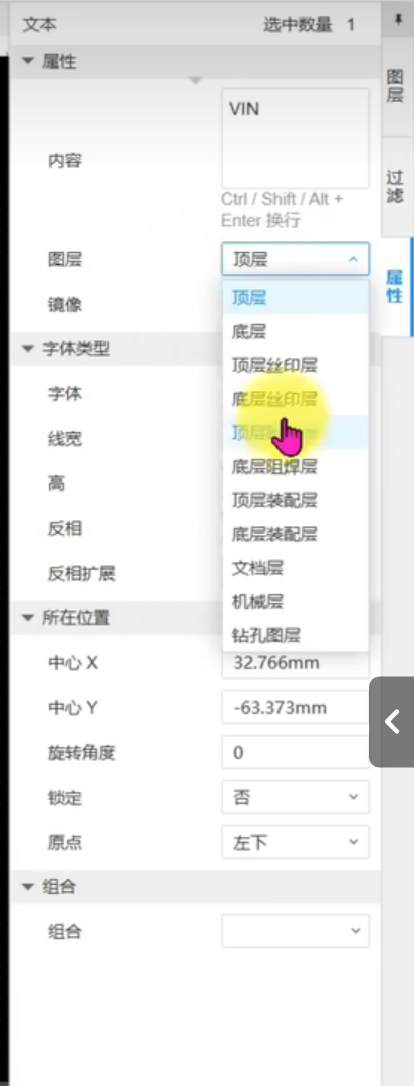

在右侧选择绘制在顶层丝印层。

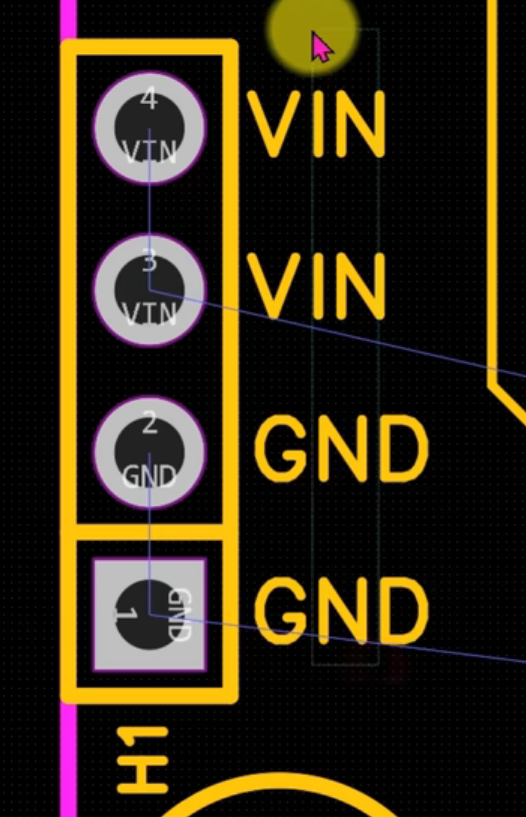

如图所示,对引脚的名称进行显示。

将引脚的+5V改为VCC,当焊接时选择固定输出为5V的芯片,VCC = 5V,当焊接时选择固定输出为3.3V的芯片,VCC = 3.3V。

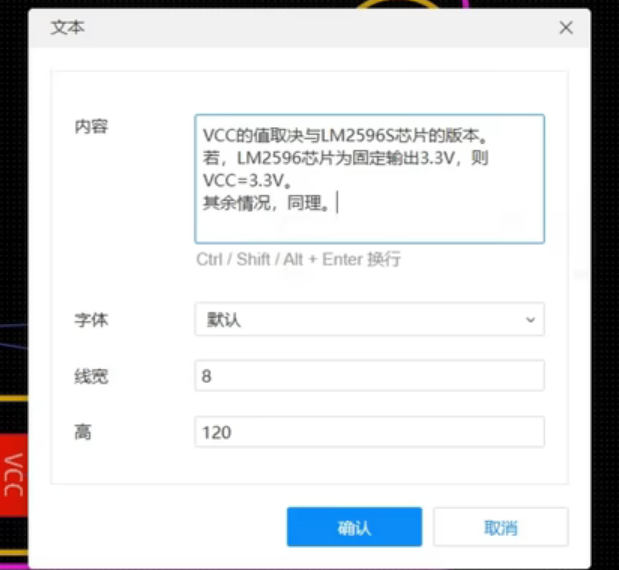

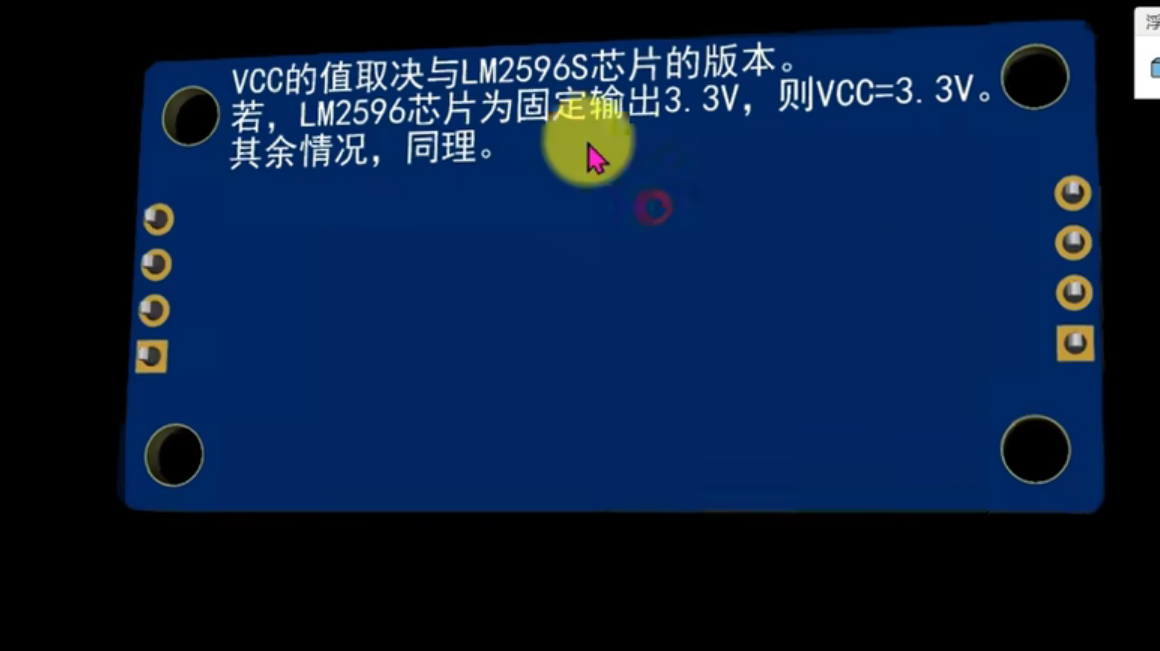

对VCC进行描述,将文本放置在底部丝印层。

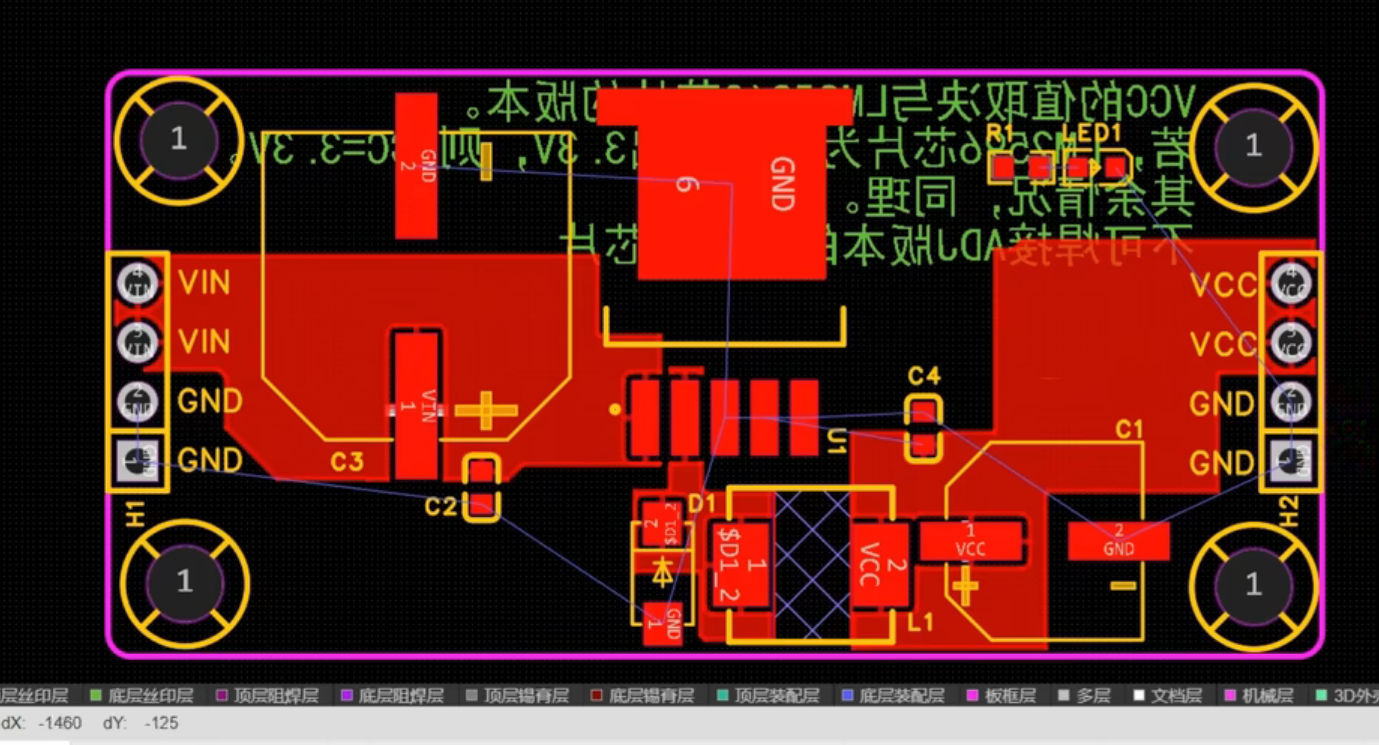

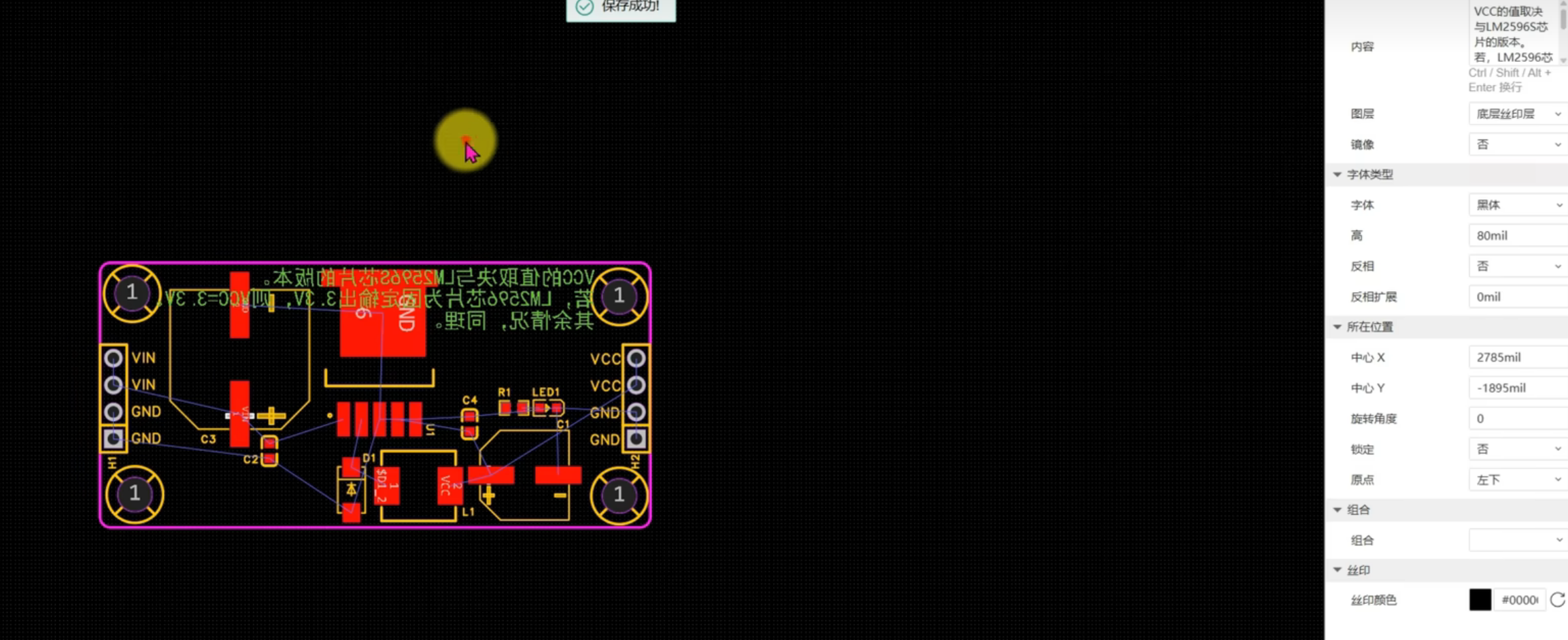

将丝印绘制好后放置在板框内部。

3D状态下如图所示。

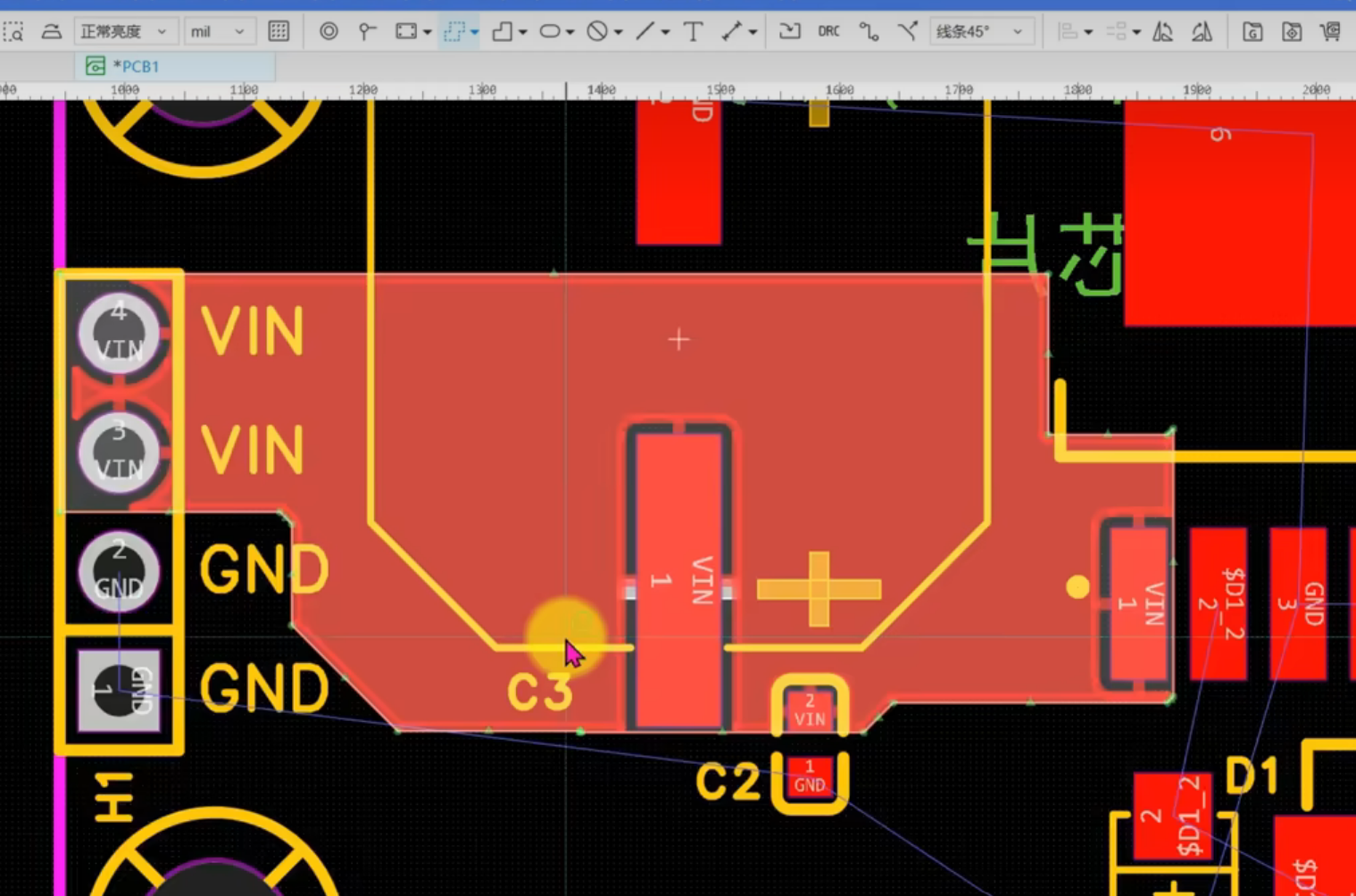

根据回路的走线对VCC进行铺铜。

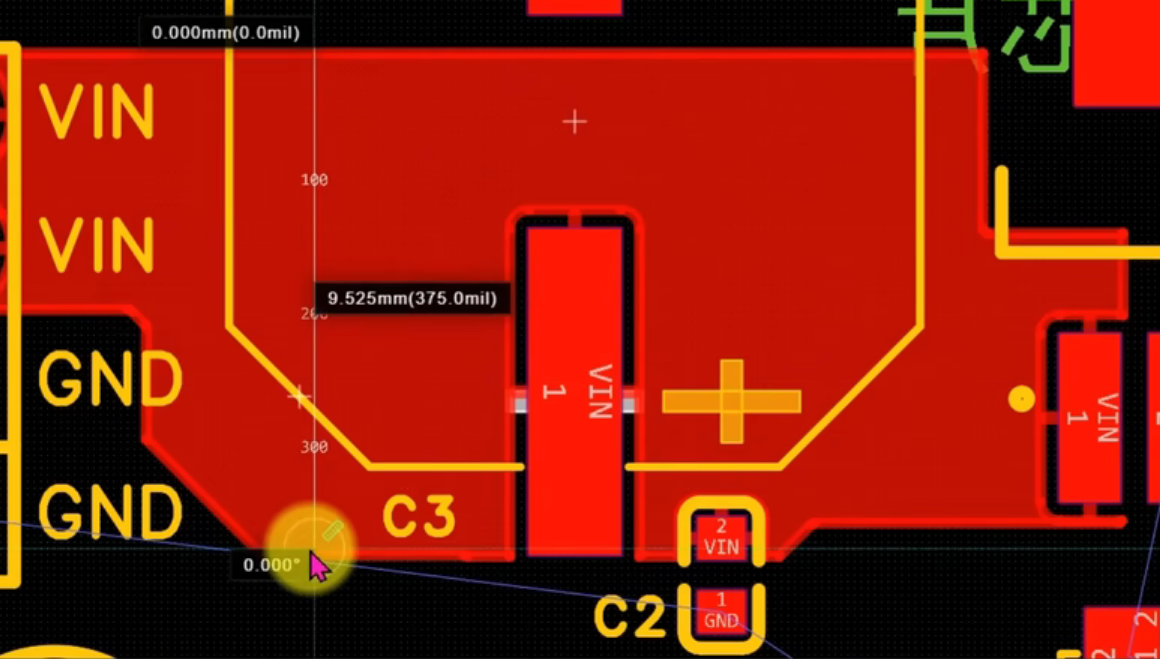

点击快捷键Alt+M,可以使用尺子测量绘制铜板的长度与宽度。

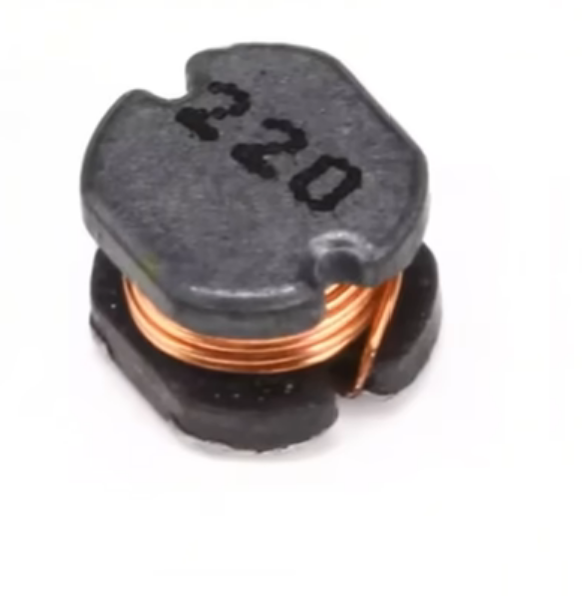

若选择的是如图所示,线圈裸露在外的电感,则该电感的底部禁止铺铜。

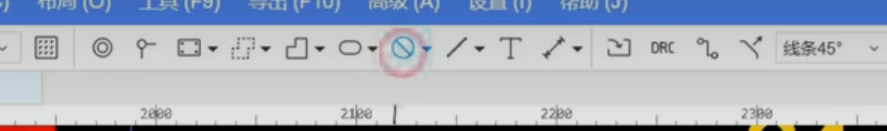

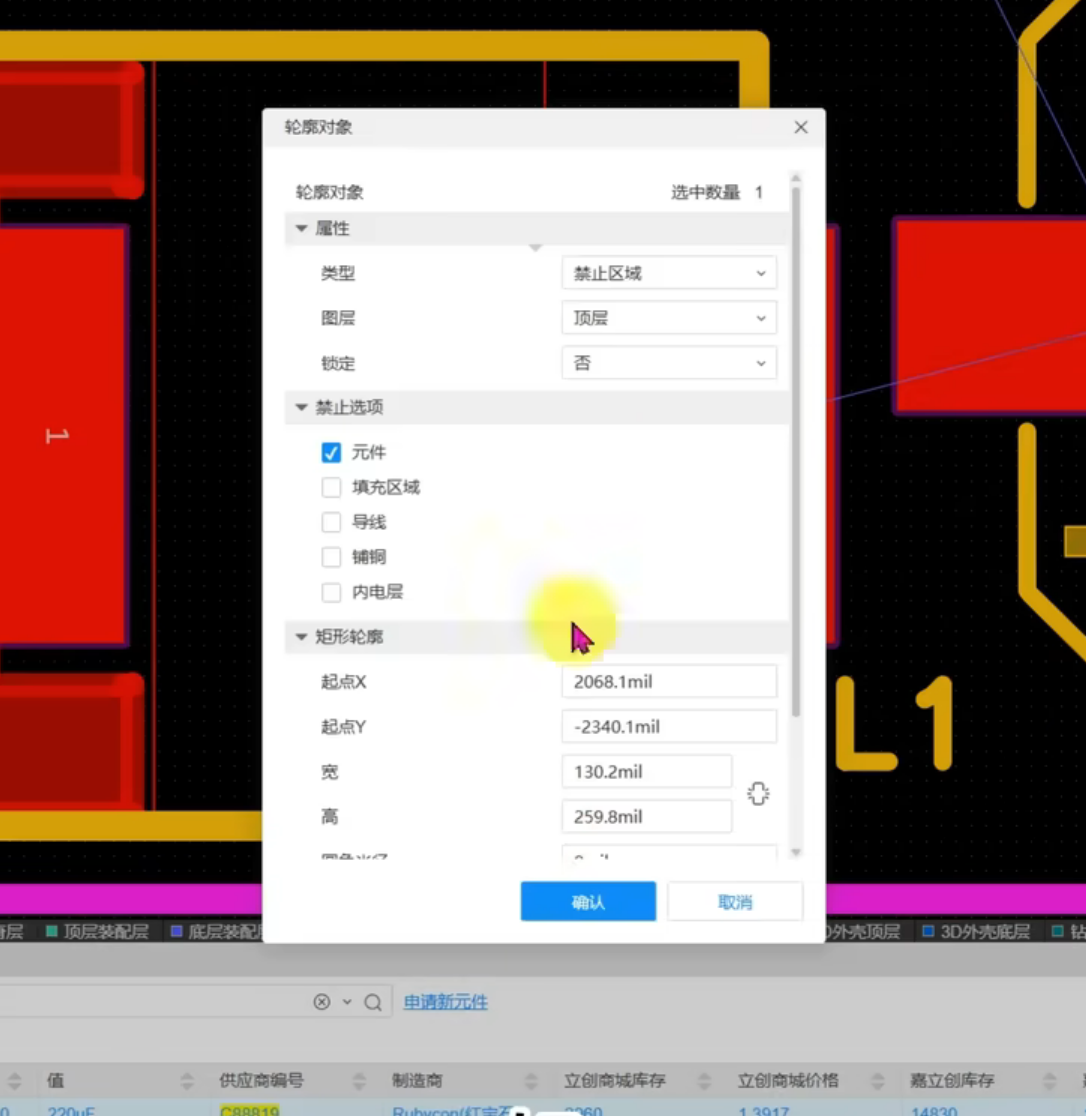

选择蓝色禁止符号

勾选铺铜,点击确认。

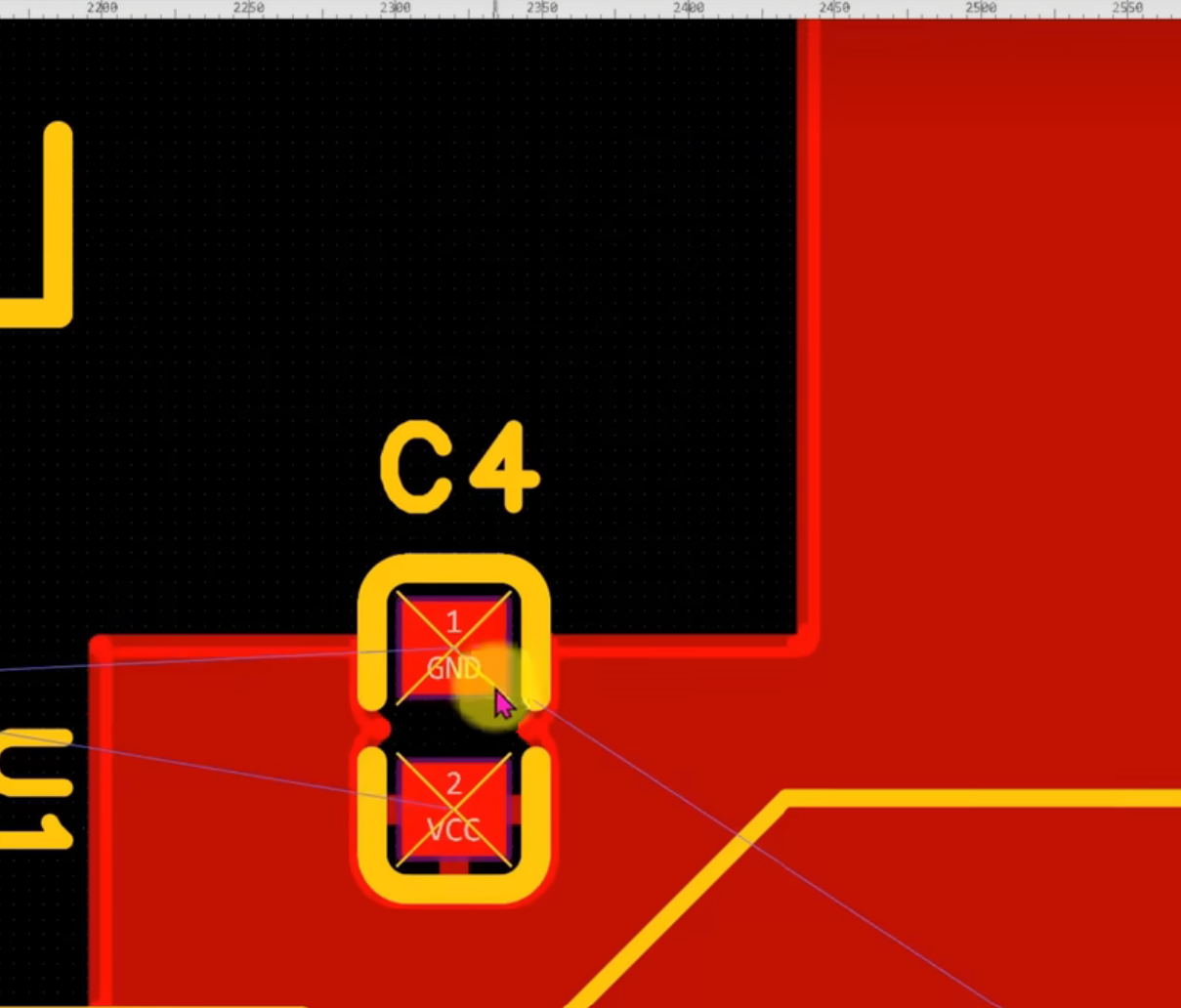

此时,GND不能被划分进VCC的铺铜区域内,否则导致VCC与GND之间发生短路。

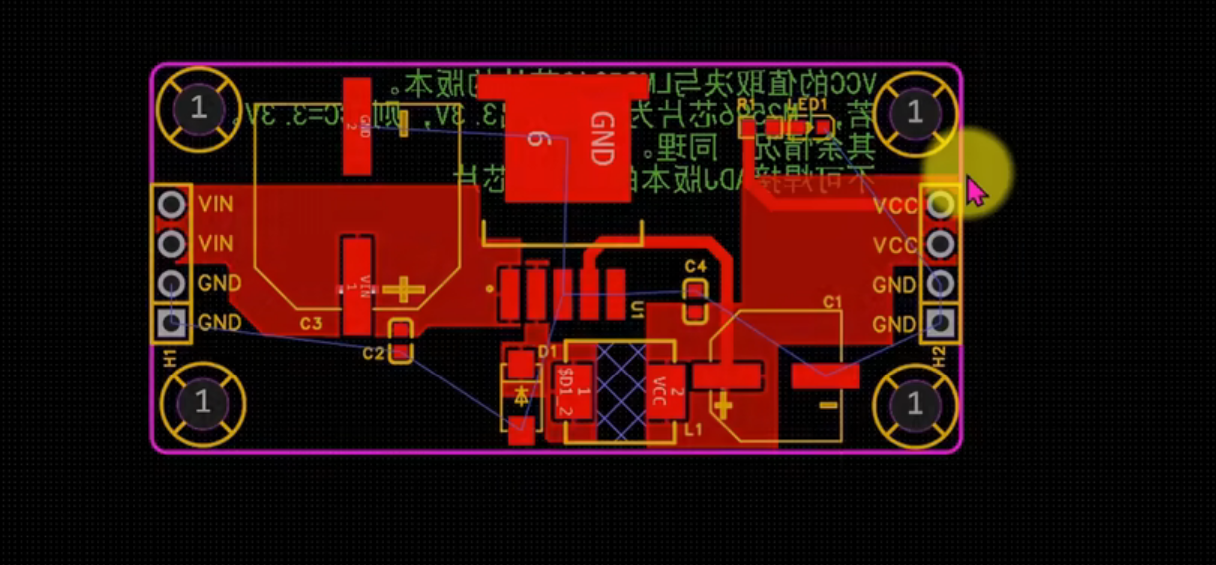

最后铺铜VCC完成后如图所示。

再对VCC进行布线。

最后对GND进行整体地铺铜,再点击快捷键B,对底部进行铺铜。

绘制过孔再板框内,将GND铺铜区域连接起来。

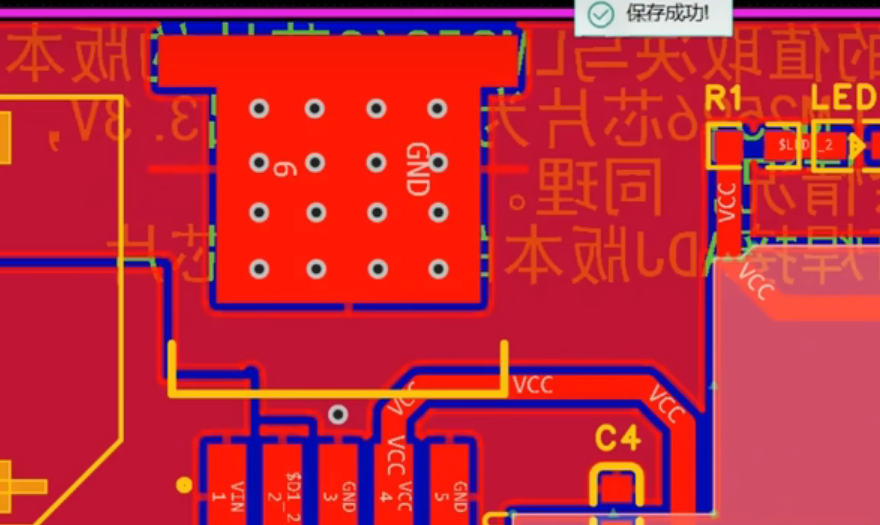

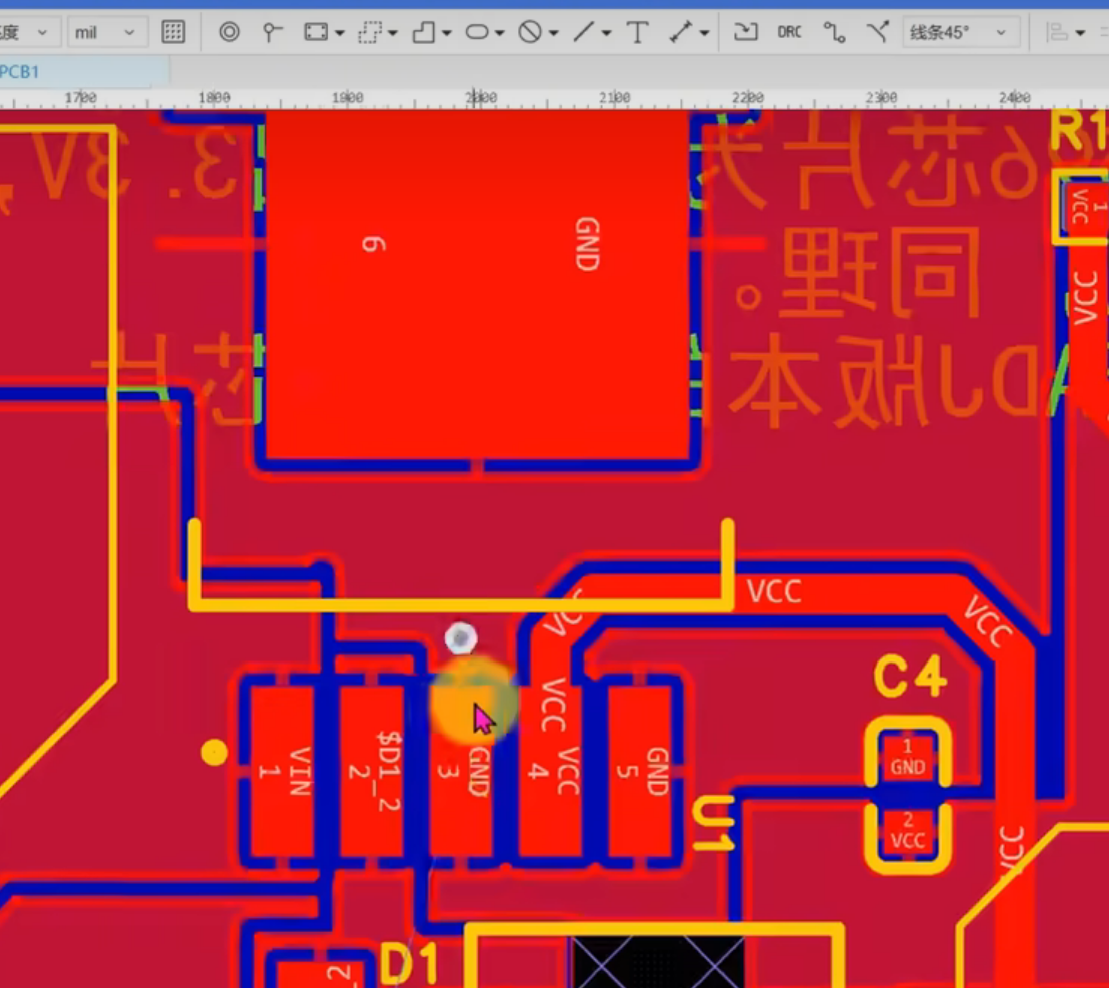

对LM芯片进行过孔处理,便于应用过程中更好地散热。

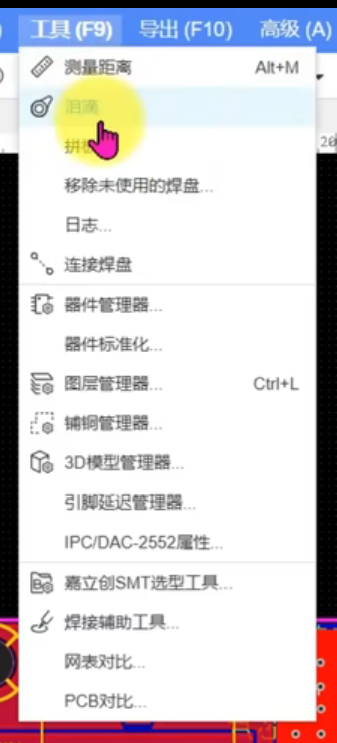

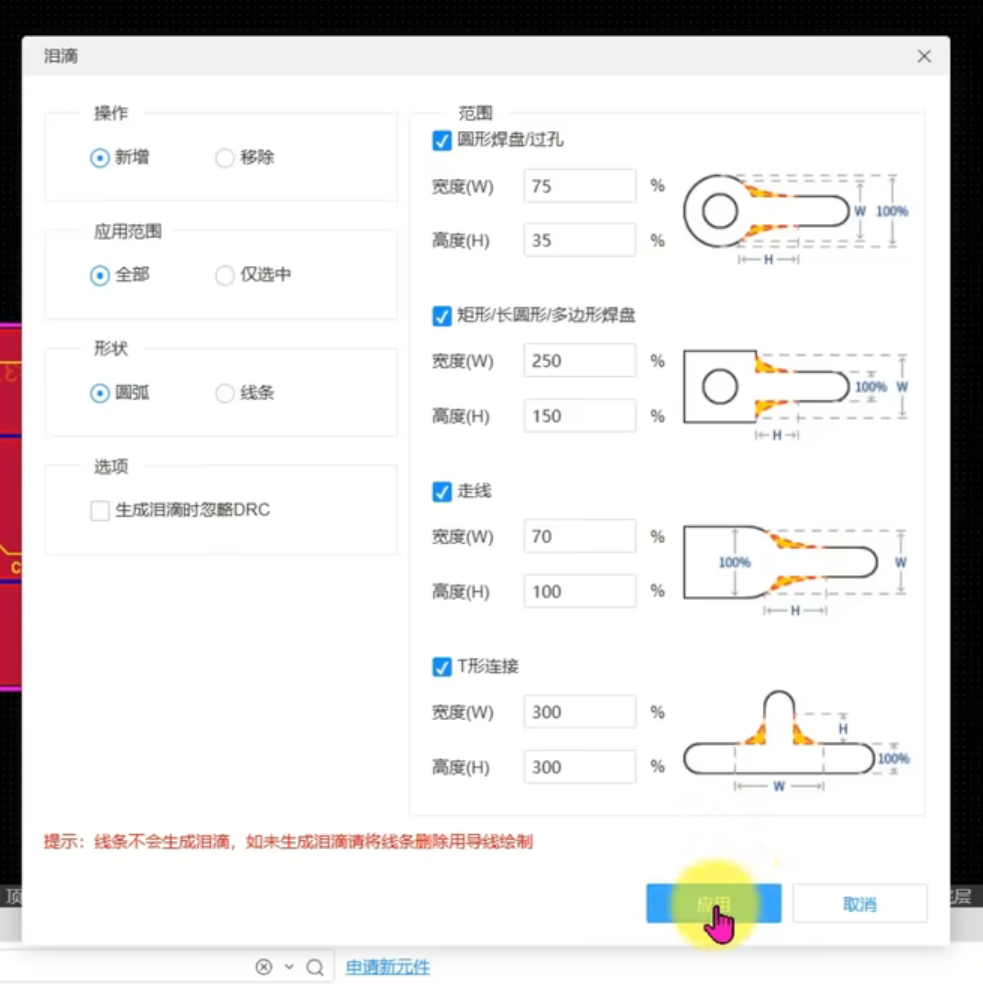

点击泪滴

默认选择后点击确认。

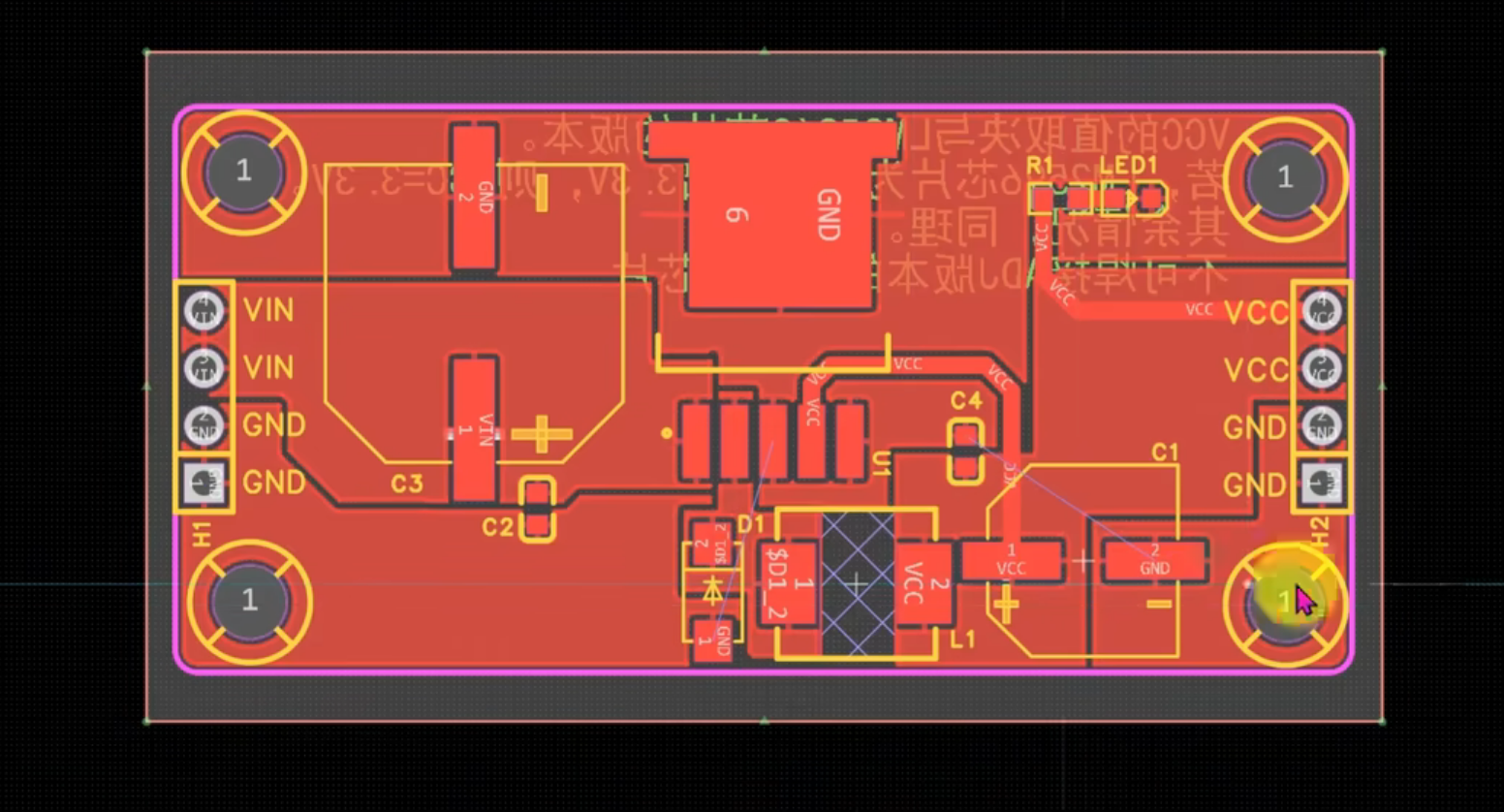

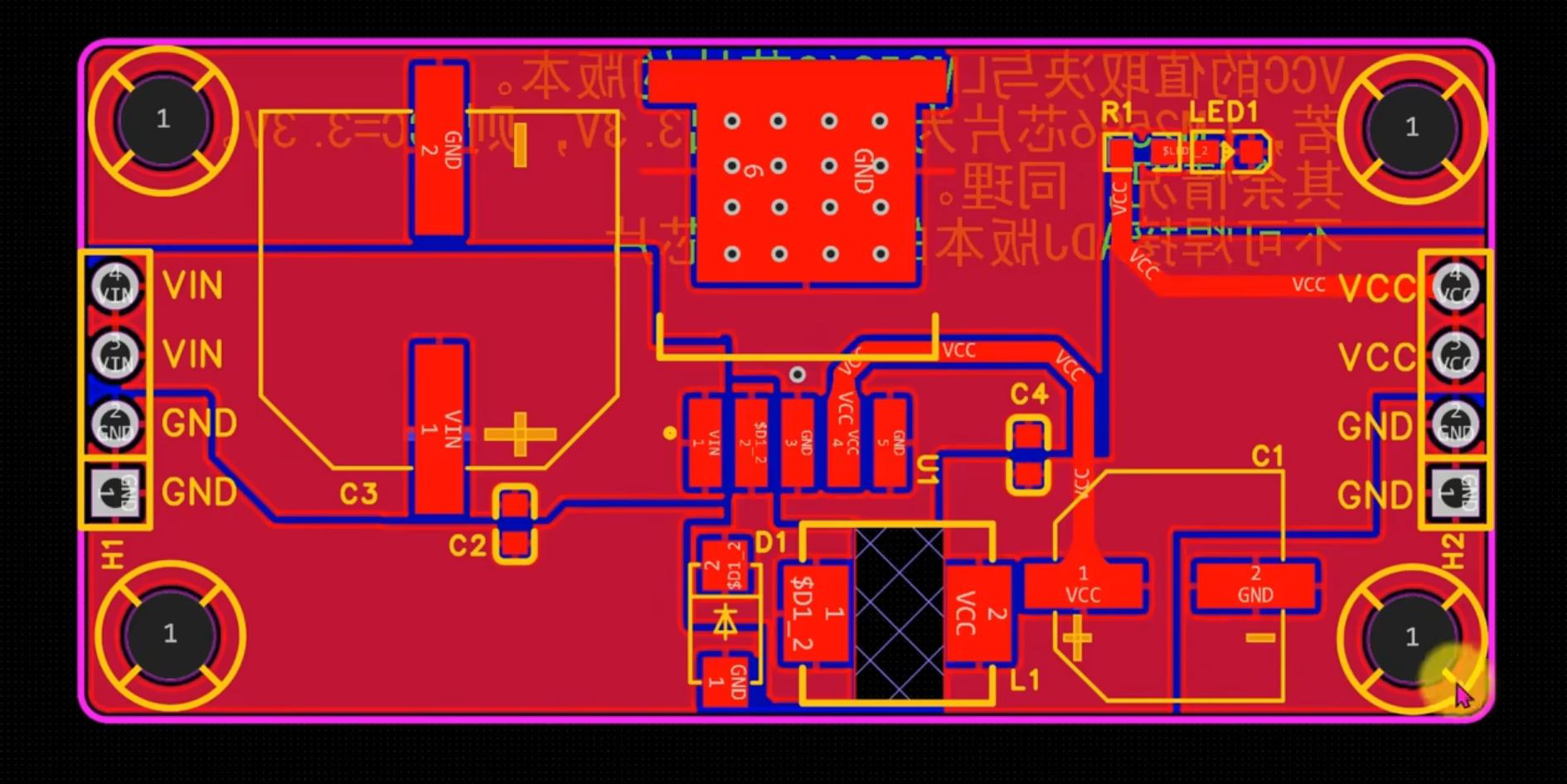

如图为添加了泪滴的板框。

3D状态下如图所示。
