游戏引擎原理与实践 04：拆解引擎基础系统与内存管理

写在前面：一款光鲜酷炫的游戏画面背后，离不开一套稳定可靠的底层基础框架✨。很多开发者埋头钻研图形渲染、着色器，却忽略了引擎的 "地基" 部分。日志、时间、线程、文件 IO、内存管理这些看似平淡无奇的模块，恰恰决定了引擎的稳定性、跨平台能力以及排错效率。本文基于游戏引擎底层实现思路，聊聊游戏引擎基础系统该如何设计，重点剖析游戏引擎中至关重要的内存泄漏检测内存管理器。

Bilibili 同步视频

游戏引擎原理与实践 04：拆解引擎基础系统与内存管理

一、引擎底层基础系统能干什么？

游戏引擎底层基础系统，本质是对操作系统能力做一层抽象封装。不同操作系统（Windows、Android、iOS）提供的系统 API 各不相同，如果上层业务直接调用平台原生接口，同样一套游戏逻辑就要写多套适配代码，维护成本会爆炸📈。

我们从各个平台抽象出通用能力集合：

• 基础能力：图像显示、音频播放、输入输出、网络通信

• 并发能力：线程创建、线程同步控制

• 工具系统：日志打印、游戏时间统计、数学库、容器数据结构

• 资源操作：内存分配释放、文件读写、图片解析

通过封装隔离平台差异，对外输出一套统一接口。上层渲染、物理、游戏逻辑模块完全不需要关心底层跑在什么操作系统上。

开发环境与编译版本小科普

示例引擎开发环境选用 Visual Studio 2017，内置 DirectX 开发套件。引擎一般会区分多种编译版本，不同版本取舍调试信息、运行性能：

版本	特性说明
Debug	完整调试信息，包含日志、断言，运行速度慢，用于开发调试
Test	兼顾调试信息与运行效率，部分项目用于内部测试
Release	保留控制台、日志等调试工具，开启部分代码优化
Shipping	最终发行纯净版本，移除调试组件，最大化运行性能，对外发布游戏使用

小提示：工程编译输出文件存放于bin目录，文件名后缀带d代表 Debug 版本。开发可以搭配 VA AssistX 插件快速检索代码文件，Everything 工具检索磁盘资源，大幅提升开发效率。

二、VSSystem 工程：底层工具模块集合

VSSystem是这套引擎的底层核心工程，全部封装在命名空间VSEngine2下，内部由一个个职责单一工具类组成，全部做平台隔离，跨平台编译依靠条件编译宏区分 Windows、移动端实现。

📦 各个核心类职责一览

类名	核心功能
VSTimer	游戏时间管理，获取毫秒时间、统计 FPS 帧率
VSThread	线程基类，封装线程创建、启停，管理线程优先级、运行状态
VSSynchronize	线程同步组件：临界区、互斥锁、信号量、事件对象
VSSystem	全局工具函数：内存拷贝、字符串处理等通用工具
VSMemManager	内存管理器基类，定义内存分配释放抽象接口
VSLog	日志输出，继承 VSFile，把日志格式化写入磁盘文件
VSFile	文件读写底层封装：打开、读写、移动文件指针、刷新缓冲区
VSImage	图片解析抽象基类，派生支持 BMP、TGA 图片加载
VSSingleton	通用 C++ 单例模板类

1. VSSystem：封装安全内存拷贝

不同平台内存拷贝函数行为存在差异，直接调用系统 API 存在越界风险，所以做一层封装，示例代码：

inline bool VSemcpy (void *pDest,const void *pSrc, unsigned int uiCountSize,
unsigned int uiDestBufferSize=0)
{
    //入参合法性校验
    if(!pDest || !pSrc || !uiCountSize)
        return false;
    //未指定目标缓冲区大小，则默认等于拷贝字节数
    if(!uiDestBufferSize)
        uiDestBufferSize=uiCountSize;
    //调用微软安全版memcpy_s，返回0代表拷贝成功
    return (memcpy_s (pDest,uiDestBufferSize,pSrc,uiCountSize)==0);
}

关键说明：memcpy_s会校验目标缓冲区边界，防止内存越界，跨平台移植时我们可以替换对应平台安全拷贝实现，上层调用代码完全不用改动。

2. VSTimer 游戏时间计时器

游戏离不开时间系统，我们需要获取游戏运行时长、每帧时间切片、FPS 帧率。Windows 下提供两套高精度时间 API：

1. QueryPerformanceFrequency：高精度性能计数器，精度极高；

2. timeGetTime：毫秒级定时器，精度相对低，兼容性好。

类核心伪代码结构：

class VSSYSTEM API VSTimer
{
    bool m_bUseLargeTime;               //是否启用高精度计时器
    int64 m_int64OneSecondTicks;        //1秒对应的滴答计数
    int64 m_int64TimeTickStartCounts;   //启动时滴答计数值
    unsigned long m_ulTimeStart;        //timeGetTime起始时间
    int m_iFrameCount;
    double m_fFPS;                      //帧率FPS
    double m_fTime,m_fLastTime,m_fTimeSlice; //游戏时间、上一帧时间、帧间隔

public:
    void InitGameTime();                //游戏启动，初始化时间系统
    double GetGamePlayTime();           //获取游戏已经运行的时间
    void UpdateFPS();                   //每帧调用，更新FPS统计
    static VSTimer *ms_pTimer;
};

使用流程：游戏启动调用InitGameTime()，游戏主循环每一帧执行UpdateFPS()，即可拿到帧间隔与帧率数据。

3. VSFile & VSLog 文件与日志系统

VSFile封装磁盘文件全部基础操作：打开关闭、读写字节、移动文件指针、读取一行文本、刷新缓冲区。 VSLog继承VSFile，在文件读写能力之上，增加格式化日志输出，游戏运行中各类警告、错误信息都可以持久化保存到日志文件，程序崩溃之后可以通过日志回溯问题。

class VSSYSTEM API VSLog:public VSFile
{
public:
    bool Open (const TCHAR *pFileName);
    //可变参数格式化写日志
    bool WriteInfo(const TCHAR *pcString,...)const;
};

4. VSThread & VSSynchronize 多线程模块

游戏引擎大量工作需要多线程处理：资源加载、物理计算、异步 IO。 VSThread作为线程基类，使用者继承并重写虚函数Run()实现线程业务逻辑。

线程有 3 种状态：TS_START运行、TS_SUSPEND挂起、TS_STOP停止，同时支持Low/Normal/High三种优先级。

• 构造函数创建线程，默认处于挂起状态；

• 调用Start()，内部静态回调函数ThreadProc会执行Run()；

• 调用Stop()，通过内部VSEvent事件对象通知线程安全退出。

VSSynchronize封装 Windows 四种同步原语：临界区、互斥量、信号量、事件，解决多线程资源竞争问题。

5. VSImage 图片加载抽象

定义抽象基类VSImage，定义统一接口Load（从文件加载）、LoadFromBuffer（从内存缓存加载）、GetPixel获取像素。派生VSBMPImage、VSTGAImage分别解析 BMP、TGA 图片。

面向抽象编程的好处：后续新增 PNG、JPG 支持，只需要新增派生类，上层调用加载图片的代码不需要修改。

三、重头戏：游戏引擎内存管理设计💥

很多 C++ 游戏项目血泪教训：直接裸用系统new/delete，到项目中后期会频繁遇到莫名崩溃、内存持续上涨。多人协作项目中，内存泄漏、野指针、缓冲区越界，属于疑难杂症，很多问题只在特定游戏场景触发，复现极其困难。

引擎自研内存管理器，两大核心目标：

1. 提升内存分配释放性能，减少内存碎片；

2. 检测内存泄漏、越界写、野指针，统计各个模块内存占用，定位内存问题根源。

内存管理器基类

抽象分配、释放接口，Debug 模式下使用调试内存管理器，Release 模式替换高性能内存管理器：

class VSSYSTEM API VSMemManager
{
public:
    //分配内存：size大小，alignment字节对齐，bIsArray标记是否数组内存
    virtual void *Allocate (unsigned int uiSize, unsigned int uiAlignment,bool bIsArray)=0;
    //释放内存
    virtual void Deallocate (char *pcAddr, unsigned int uiAlignment,bool bIsArray) =0;
};

Debug 内存检测管理器 VSDebugMem 实现原理

Debug 版本内存管理器VSDebugMem，核心思路：给每一块分配出去的内存加上元信息头、前后魔数保护边界，用双向链表记录全部内存块，同时捕获调用堆栈。

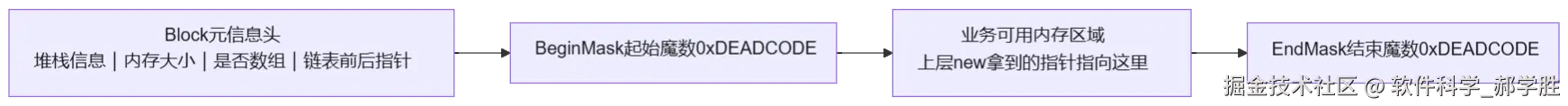

Mermaid 示意图展示内存块完整布局：

图表说明：每一次内存申请，实际分配内存 = Block 元信息 + BeginMask 标记 + 用户内存 + EndMask 标记。前后0xDEADCODE魔数作为保护哨兵。一旦业务代码发生缓冲区越界写，就会覆盖魔数；释放内存的时候校验魔数不匹配，直接断言报错，立刻捕获越界 BUG。

所有内存块依靠 Block 的m_pPrev、m_pNext串联双向链表，管理器只维护链表头指针m_pHead、尾指针m_pTail，遍历链表即可找出程序退出还没有释放的内存块，定位内存泄漏。

Block 结构体，保存每一块内存完整溯源信息：

class Block
{
public:
    void *pAddr[CALLSTACK_NUM];     //申请内存时的函数调用堆栈地址
    unsigned int m_uiStackInfoNum;  //堆栈层数
    unsigned int m_uiSize;          //申请内存字节大小
    bool m_bIsArray;                //是否数组内存
    bool m_bAlignment;              //是否开启字节对齐
    Block *m_pPrev;                 //双向链表前驱
    Block *m_pNext;                 //双向链表后继
};

Allocate 分配逻辑流程

1. 计算扩展总内存大小（Block + 开始魔数 + 用户内存 + 结束魔数）；

2. 调用底层malloc申请整块内存；

3. 填充 Block 元信息，捕获当前函数调用堆栈；

4. 将 Block 节点插入双向链表；

5. 填充前后 BeginMask、EndMask 魔数；

6. 返回用户可用内存起始地址（注意：返回指针跳过 Block 与 BeginMask）。

Deallocate 释放逻辑流程

1. 根据传入用户指针，回退偏移找到 BeginMask 魔数，校验魔数完整性；

2. 继续向前偏移拿到 Block 元信息头；

3. 校验 Block 标记（是否数组标记、对齐标记，防止new[]搭配普通delete错误）；

4. 校验尾部 EndMask 魔数是否被篡改；

5. 将 Block 从双向链表移除；

6. 调用 free 释放整块内存。

⚠️重点提示：生产 Debug 内存管理器代码还需要补充多线程锁保护（多线程同时分配内存会破坏双向链表）、完整的统计计数：new 次数、delete 次数、现存内存块、历史峰值内存大小。

获取调用堆栈，定位泄漏代码位置

光发现内存泄漏还不够，我们需要知道是哪一行代码申请内存没有释放 。Windows 平台借助系统组件dbghelp.dll，这套 DLL 提供符号解析能力：输入函数调用地址，可以反推出源代码文件名、行号。

核心用到几个导出函数：

1. SymInitialize：初始化符号解析环境；

2. StackWalk64：遍历线程调用栈；

3. SymGetLineFromAddr64：根据指令地址，获取源代码文件与行号。

获取栈帧的底层原理简单聊聊： C/C++ 函数调用的时候，栈上会保存栈基址ebp，栈帧结构层层嵌套。每一个栈帧的 ebp 保存上一层调用函数 ebp，ebp+4 存储函数返回地址（也就是上层调用这一个函数的指令地址）。我们通过汇编读取寄存器 ebp，循环向上遍历，就拿到完整函数调用链地址。

简化获取栈帧示例代码：

DWORD _ebp,_esp;
//内联汇编读取寄存器ebp、esp
_asm mov _ebp, ebp;
_asm mov _esp, esp;

for (unsigned int index=0;index < CALLSTACK_NUM;index++)
{
    //取出返回地址
    void *pAddr=(void*) ULongToPtr(*(((DWORD*) ULongToPtr(_ebp))+1));
    if(!pAddr) break;
    pBlock->pAddr[index] = pAddr;
    pBlock->m_uiStackInfoNum++;
    //向上一层栈帧
    _ebp=*(DWORD*) ULongToPtr(_ebp);
}

拿到一堆指令地址后，交给 dbghelp.dll 接口，翻译成可读的文件名、代码行号，当检测内存泄漏时，直接打印堆栈，开发者就知道哪段代码忘记释放内存。

四、总结

游戏引擎底层基础系统就像大楼地基，平时业务开发很少直接关注，但是一旦地基存在缺陷，上层所有模块都会遭殃😱。

1. 通过封装操作系统 API，提供跨平台统一接口，隔离 Windows、Android、iOS 平台差异；

2. 时间、线程同步、文件日志、图片解析，构成引擎最基础工具集；

3. Debug 内存管理器依靠双向链表 + 前后魔数保护 + 调用堆栈捕获，高效定位内存泄漏、缓冲区越界；

4. dbghelp.dll符号解析，把机器指令地址还原为源代码位置，给排错提供强有力支撑。

拓展思考：上面这套内存管理器只适合 Debug 调试，追求运行性能的 Release 版本，不会记录完整堆栈、不会每块内存增加大量额外元数据，会采用内存池、分级分配器方案，在分配速度、内存碎片做优化。
