1、概述

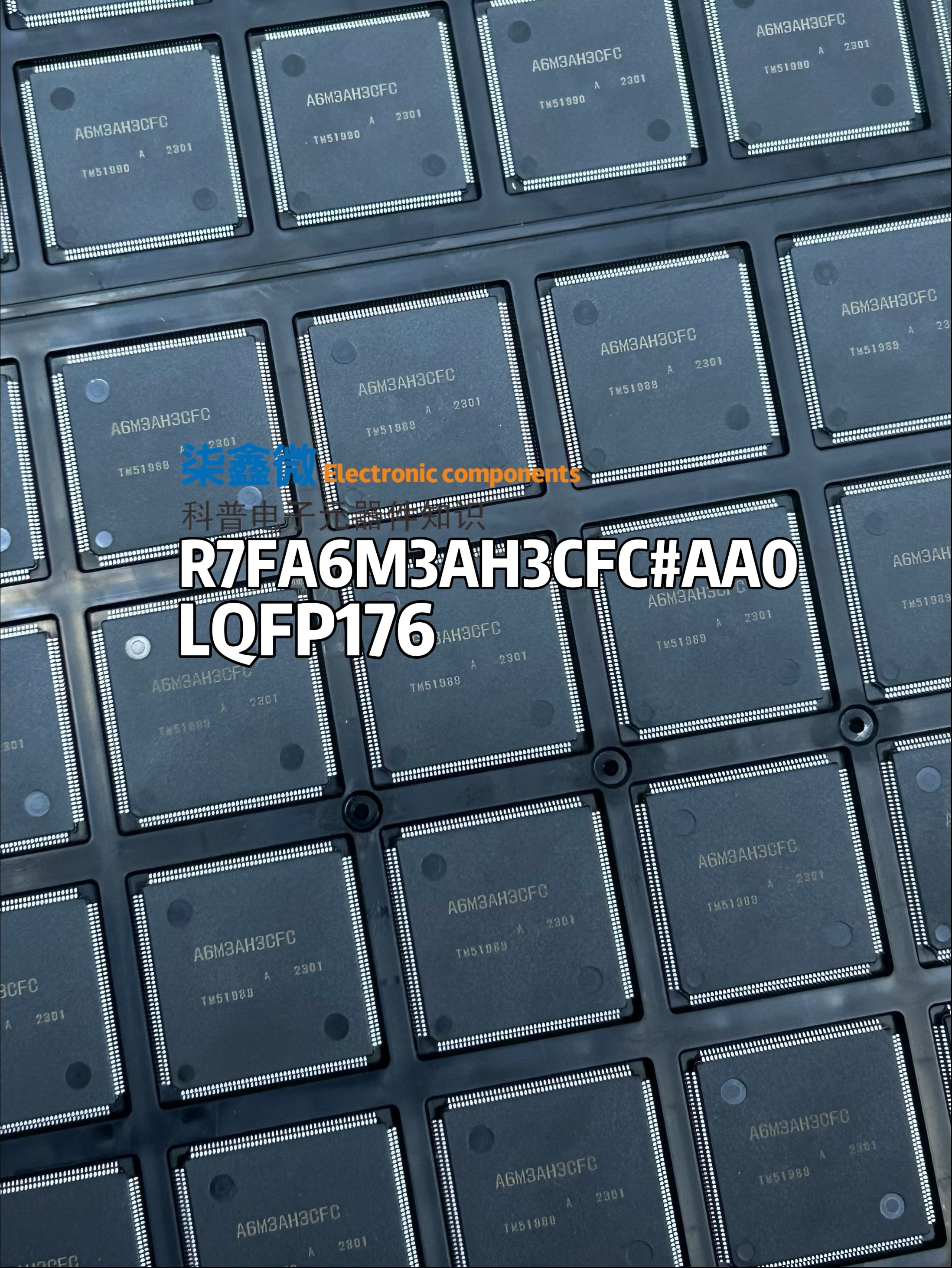

R7FA6M3AH3CFC#AA0 是瑞萨 RA6M3 系列中的一款高性能 32 位微控制器，基于 Arm Cortex-M4F 内核，集成浮点运算单元（FPU），主频高达 120MHz。内置 2MB 代码闪存、640KB SRAM 以及 64KB 数据闪存，并集成 TFT LCD 控制器、2D 图形加速器和 JPEG 解码器，采用 176 引脚 LFQFP 封装（24×24mm，0.5mm 间距），工作温度范围为 -40°C 至 +105°C。
RA6M3 系列采用 40nm 低功耗工艺，定位为"高性能图形与连接型 MCU"。其核心差异化在于集成了 TFT 控制器和 2D 绘图引擎，可直接驱动 RGB 接口显示屏，无需外置显示控制器；同时具备以太网 MAC（带 DMA）、USB 2.0 高速（HS）接口和 SDHI 等丰富连接外设，是中小尺寸 HMI、工业网关和智能家电等物联网应用的理想选择。
2、芯片规格参数、特点及应用场景
2.1 参数
| 属性 | 参数值 |
|---|---|
| 型号 | R7FA6M3AH3CFC#AA0 |
| 系列 | RA6M3 |
| 内核 | Arm Cortex-M4F（含 FPU） |
| 最大主频 | 120MHz |
| 代码闪存 | 2MB |
| SRAM | 640KB |
| 数据闪存 | 64KB（EEPROM 功能） |
| 封装 | LFQFP-176 |
| I/O | 124 |
| 工作电压 | 2.7V ~ 3.6V |
| 工作温度 | -40°C ~ +105°C |
| ADC | 24 通道 12 位 SAR |
| DAC | 2 通道 12 位 |
| 以太网 | 10/100M MAC（带独立 DMA，IEEE 1588 PTP） |
| USB | USB 2.0 高速（主机/设备）+ USB 2.0 全速（主机/设备） |
| 通信接口 | CAN 2.0B（2 通道）、SCI/UART（10 通道）、SPI（2 通道）、I2C（2/3 通道）、SDHI（2 通道）、Quad SPI |
| 安全特性 | 唯一 ID、TRNG、AES（128/192/256）、ECC/RSA、SHA224/SHA256、GHASH |
| 定时器 | 32 位定时器（13/14 通道）、PWM 输出（26/28 引脚） |
2.2 核心差异化优势
R7FA6M3AH3CFC#AA0 最突出的特性是其集成的图形显示子系统。TFT LCD 控制器可直接驱动 RGB 接口面板，支持并行显示输出；2D 绘图引擎可硬件加速图形绘制操作（如线条、矩形填充、位块传输）；JPEG 解码器则可在硬件层面完成 JPEG 图像的解码，显著降低 CPU 在图形处理上的负载。配合瑞萨的 SEGGER emWin GUI 库和 AppWizard 工具，开发者可以快速构建流畅的图形用户界面。在实际案例中，RA6M3 已被用于立式热水器出口产品的 480×272 分辨率 TFT 屏方案，驱动动画与数据显示。
2.3 连接与外设集成
以太网 MAC 配备独立的 DMA 通道，支持 IEEE 1588 PTP 精确时间协议，适用于工业以太网和实时通信场景。USB 2.0 高速（HS） 接口提供高达 480Mbps 的传输速率，同时保留 USB 全速（FS）通道用于调试或辅助通信。SDHI 接口支持 SD 卡存储扩展，Quad SPI 可用于连接外部 Flash 或 RAM。芯片还提供 2 通道 CAN 2.0B、10 通道 SCI/UART、2 通道 SPI 和 2/3 通道 I2C，满足工业控制和物联网设备的多样化通信需求。
2.4 安全特性
RA6M3 集成了完整的硬件安全引擎，包括真随机数发生器（TRNG） 、AES 加密加速器（支持 128/192/256 位密钥） 、ECC/RSA 公钥加速 、SHA224/SHA256 哈希 以及 GHASH 认证加密。芯片提供唯一 ID（Unique ID） 用于设备身份识别，并已通过 SESIP Level 1 安全认证，验证了其抵御物理和逻辑攻击的能力。对于需要安全启动、安全固件升级或加密通信的物联网设备，这些硬件安全资源可显著降低安全合规的难度。
2.5 应用场景
中小尺寸 HMI 与显示终端。 芯片的 TFT 控制器和 2D 加速器使其非常适合工业 HMI、家电彩屏、智能温控器等需要图形显示的设备。120MHz 主频和 640KB SRAM 为 GUI 渲染提供了充足的运算和缓存资源。
工业控制与机器人。 RA6M3 的以太网 MAC、CAN 接口和丰富定时器资源，使其可用于工业机器人、门控器、缝纫机、自动售货机和 UPS 等设备的实时控制。
智能家居与楼宇自动化。 芯片适用于中端温控器、智能面板和安全系统（火灾探测、防盗报警、面板控制），以太网和 USB HS 接口支持与家庭网关和云平台的高速数据交互。
消费电子与家电。 RA6M3 已被用于家电彩屏方案，支持 UL60730 认证要求，适合需要图形界面和联网功能的白色家电和消费电子产品。
3、常见问题
Q1：使用 SEGGER emWin 时，低于 16 位色彩模式无法启用硬件加速，如何解决？
这是 RA6M3 图形开发中的常见问题。硬件加速功能仅在 16 位及以上色彩模式下可用，使用 8 位或更低色彩模式时，emWin 会报告"Hardware acceleration is not supported in this color mode"。解决方案 ：将显示色彩模式切换为 16 位（RGB565）。切换后如果出现 Flash 溢出错误，通常是因为应用程序的代码和数据总量超过了 Flash 容量。优化方向：在编译选项中启用优化级别（如 -O2 或 -Os）；将帧缓冲和较大的图形数据放置到外部 SDRAM 中，而非片内 Flash。
Q2：屏幕切换时使用 Mask 创建的数字显示异常或丢失，如何排查？
有开发者反馈在 AppWizard 中使用 Mask 创建的图形数字，在屏幕切换时随机出现显示错误或消失。排查方向：确认 FSP 和 AppWizard 的版本兼容性------建议使用 FSP 5.9 及以上版本，其中包含 emWin 6.48，可能修复了旧版本中的显示相关问题。如果问题持续，可尝试在屏幕切换时强制刷新整个显示区域，而非仅更新变化区域；或将 Mask 数字替换为普通文本控件进行对比测试，以定位是 Mask 机制本身的问题还是图形驱动的时序问题。
Q3：设置引脚 P408 后，MCUBoot 启动流程阻塞，如何解决？
在 FSP 5.6.0 环境下，有开发者遇到设置引脚 P408 后程序中阻塞的问题。分析：P408 可能被 MCUBoot 或启动代码占用，在 bootloader 项目中配置该引脚会与启动流程产生冲突。解决方案：从 bootloader 项目中移除 ioport 堆栈，以减小 bootloader 镜像体积并避免引脚配置冲突；或将 P408 的使用推迟到应用程序阶段，而非在 bootloader 中初始化。如果必须使用该引脚，可尝试将其映射到其他未被启动代码占用的 GPIO。
Q4：以太网未连接网线时，系统在 Azure RTOS 下出现异常，如何处理？
使用 Azure RTOS 和 FSP 3.5 时，如果以太网线被故意拔出，系统可能因为链路状态检测逻辑而进入异常状态。解决方案：在以太网驱动初始化时，增加对链路状态的健壮性检查------当检测到链路断开时，避免执行依赖链路就绪的操作；在 TCP/IP 协议栈层启用链路状态回调，在链路恢复后重新初始化网络接口。
Q5：该芯片有哪些同系列替代型号？
RA6M3 系列提供多种封装和闪存容量选项。R7FA6M3AH3CFB（LQFP-144）和 R7FA6M3AH3CFP（LFQFP-100，14×14mm）与 #AA0 引脚不完全兼容，但核心规格一致，适合对 PCB 面积有不同要求的场景。R7FA6M3AH2CBG（LFBGA-176）提供相同的 176 引脚数，但封装形式不同。如果需要 TrustZone 安全功能，可评估 RA6M4 或 RA6M5 系列；如果不需要 TFT 控制器，RA6M2 系列可提供更经济的成本选项。
4、结论
R7FA6M3AH3CFC#AA0 是瑞萨 RA6M3 系列中面向图形显示和高速连接应用的高集成度 MCU。120MHz Cortex-M4F 内核配合 2MB Flash + 640KB SRAM 的存储配置，为图形渲染和实时控制提供了充足的运算资源；集成的 TFT 控制器、2D 绘图引擎和 JPEG 解码器，使其无需外置显示控制器即可驱动中小尺寸 RGB 显示屏；以太网 MAC、USB 2.0 HS 和 SDHI 接口的组合，则满足了工业物联网设备对有线连接和存储扩展的需求。硬件安全引擎（AES/ECC/RSA/TRNG）和 SESIP Level 1 认证，进一步增强了其在安全敏感型应用中的适用性。在实际开发中，开发者应重点关注图形加速的色彩模式要求（必须 ≥16 位）、Flash 溢出时的优化策略（启用编译优化或将数据外置到 SDRAM）、MCUBoot 与引脚配置的兼容性以及 FSP 版本的选择（建议使用 5.9 及以上版本以获得最新的 emWin 支持）。借助 EK-RA6M3 评估套件和 FSP 开发环境，可以快速完成从图形界面原型到量产固件的开发。
