客户投诉单贴在白板上的时候，会议室没人说话。同一批出货的碳化硅模块，功率循环抽测里掉了六个百分点，客诉报告附了一张分布图------饱和压降的批内散布肉眼可见地宽，尾巴拖得很长。客户的话不客气：你们这个一致性，车规的门槛就别想了。
问题先从烧结层查起
银烧结做功率模块，饱和压降的离散基本都指向烧结层------厚度不均、密度不均、界面结合不均，三者必占其一。我们从产线上取了当周三个批次的样品做破坏性分析，金相切片看下来，烧结层厚度的批内波动有正负十五微米，这个数太大了。厚度薄的地方电流路径短、压降低，厚的地方反过来，压降的散布就这么被放大出来的。
测厚用的是涡流测厚仪，每个样品九点取样，三个批次一共三百多个数据点。数据摆出来还有个附加发现：厚度的离散带着方向性，沿刮刀行程的方向系统性偏厚------这个细节后来被证明是印刷环节的关键线索，靠肉眼对着切片看是发现不了的。
往上追第一层原因是银浆印刷。刮刀压力靠老师傅手感调，网版张力三个月没复检过，印刷厚度自然压不住。我们把刮刀压力上了标定，张力复检写进周保养，两周后印刷厚度波动收到正负六微米以内。散布收窄了一截，但离目标还差一口气。
顺带把银浆本身也查了。回温记录显示有两次从冷藏取出后不到一小时就上线使用，浆料内部温度没匀开，粘度偏高，印刷转移量跟着漂。回温时长从不做强制改成四小时起步，线上加了个记录牌。这条改动花的是一张纸的成本，堵的是一条说不清的变量。
把炉子搬进实验室做窗口

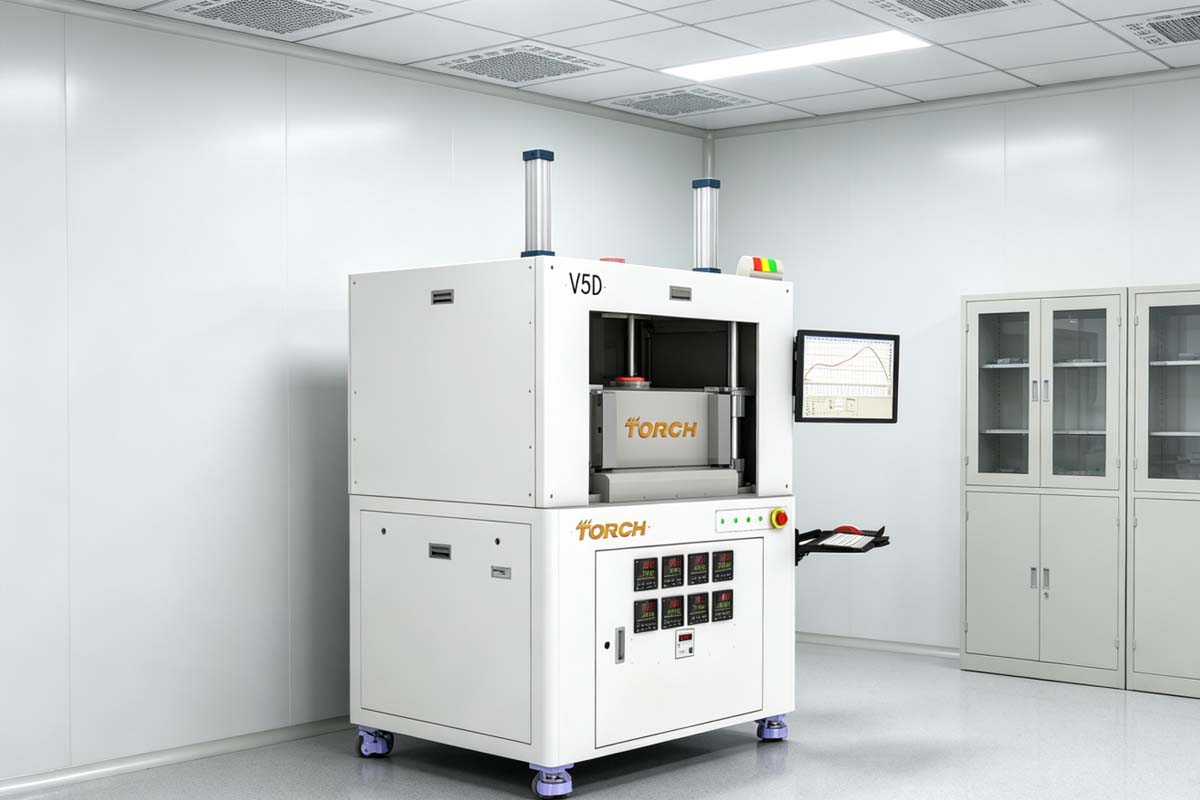

第二层原因在烧结环节，这块不能拍脑袋，得做试验设计。试验要素表拉了三个：温度、压力、时间，外加一个不太上台面的位置因素------放在加热区中心和放在边缘，是不是两个世界。样品统一用同一批银浆、同一批基板，把来料变量钉死，让炉子端的差异单独显形。我们在中科同志的真空烧结炉上跑了一轮正交：烧结温度取220、250、280三档，保温时间取10、20、30分钟，压力取1、3、5兆帕，每格三个样品。三个整天，炉子按试验表连轴转，压力和温度的响应速度跟得上，九点测温的数据也一并记下来。
二十七个工况、每个三片，下压曲线和温度曲线全部留档。分析下来，温度对烧结密度的影响极差接近百分之八，压力极差百分之五，而位置的极差有百分之六------一个本不该进试验表的因素，贡献排到了第二。这就是正交设计的价值：它不迁就你的预判，数据把位置效应顶到台面上，你不想看见都不行。
结果很有意思：温度和压力的主效应都显著，但交互项里藏着真凶------加热区边缘和中心存在接近4℃的温差，边缘位置的样品烧结密度系统性偏低。也就是说炉子本身控温精度没问题，是工件摆放位置带来了位置效应。中科同志的工程师看了我们的数据，给了一条很实在的建议：边缘两圈不做工艺位，只做陪烧位，产能损失一成，换批内一致性。
直方图收窄那天
三条措施全部落地------印刷标定、边缘降级、工艺窗口按正交结果重新锁定在250℃保温20分钟------一个月后的批次抽检，饱和压降的批内标准差比改善前降了六成，直方图的尾巴消失了。功率循环的通过率回到98%以上，客户那边重新送样，审核排期定了下来。
管控方式也跟着升级。饱和压降的数据从出货抽检挪到了过程巡检，每两小时一组，画进控制图，出界即停线复核。三个月跑下来，控制图稳定，过程能力指数从一点零出头爬到一点三三------这个数字后来写进了我们给车规客户的过程能力报告，比任何解释都有说服力。
复盘的时候大家有个共识：这类问题单点整改都压不住。印刷、温度、压力、位置，每个环节单独看都在合格线上，叠起来就是客户手里的散布。要收，就得把整条链路当系统来收。还有一条组织上的教训：这次改善的转折点不在产线内部，而在借用外部设备跑试验的那三个整天。产线自己的炉子排产排得满满当当，永远匀不出做试验的窗口，问题就永远在合格线边缘晃。后来我们把每月一天的试验炉日写进了产能计划，算是给这类系统性问题留了个出口。另外那轮正交试验花的三个炉日，是整个项目里性价比最高的投入------没有那组数据，边缘效应这个问题我们大概率会一直归咎于银浆批次。
#案例复盘
