审批详情页高亮的那个节点，"名字"其实是一串 id：jeeflow 工作流引擎的四块数据来源

一、一页详情，四个接口，三种返回形状

一条审批单点开后，用户看到的是一页：上面是流程图（走过的线是绿的，当前那格是橙的），中间是表单，下面是一条时间线，右上角一行"当前处理人：张三、李四"。

看起来是一个页面的东西，在 jeeflow 里是四个接口拼出来的：

页面上的一块	接口	data 形状 · 要不要登录人
表单与流程定义	detail	对象 · 不要
流程图着色	highLight	对象四键 · 不要
审批时间线	approvalRecord	裸数组 · 不要
当前处理人	getAssigneeTextData	裸数组 · 不要
抄送我的（列表页，顺带）	ccList	分页壳 · 要，且还要权限码

（表里四个 action 的全称都带 processInstance/ 前缀。）前四个都只吃一个 id，第五个要认"我是谁"。这张表里三件事值得单独说：着色名单里装的是 id 不是名字 、时间线包含进行中的任务 、四个接口里只有一个需要登录人。

二、画布和着色是两个接口，不是一件事

流程图要画出来需要两份数据：图本身 （节点、连线、坐标）和这份实例走到哪了 。前者来自 detail：

data.put("jsonObject",
    def0 != null ? parseGraph(def0.getContent()) : null);

后者来自 highLight，它返回四个键（逐行摘自 JeeflowFacade.highLight）：

data.put("activeNodeNames", activeNodeNames);
data.put("historyNodeNames", historyNodeNames);
data.put("historyEdgeNames", historyEdgeNames);
data.put("nodeProgress", nodeProgress);

前端只是把两份东西交给同一个设计器组件，一次传图、一次传着色数据：

// views/wf/process-instance/detail.vue
jsonObject.value = data.jsonObject || {};          // 来自 detail
// ...
processInstanceHighLight({ id: record.value?.id }).then((data) => {
  highLight.value = data;                          // 来自 highLight
});
// 模板里两枚一起喂给设计器
//   :high-light="highLight"   :assignee-text-data="assigneeTextData"

为什么要拆开？ 因为两者变化节奏不同：图在流程定义不变时永远不变，着色每办理一次就变一次。合成一个接口意味着每次刷新状态都要把整张图的 JSON 再传一遍------复杂流程的 content 是几十 KB 的 LogicFlow JSON，而这个页面往往一次会话里要重开好几张单。

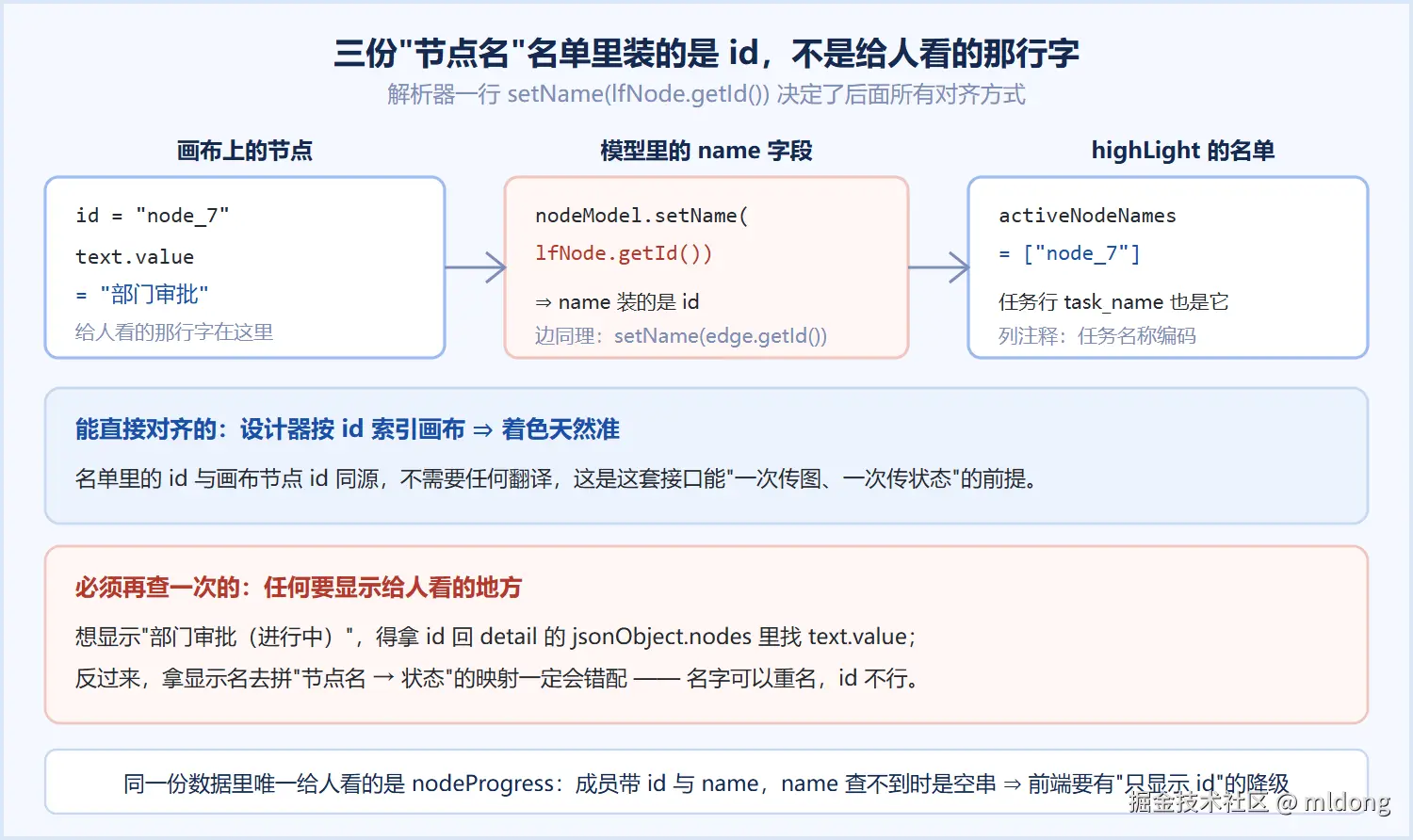

三、"节点名"里装的是 id，这是这一页最容易踩的坑

activeNodeNames、historyNodeNames、historyEdgeNames 三个键名都带 Names，直觉上里面该是"部门审批""总经理审批"这类中文节点名。

不是。 解析器在建模型时把 LogicFlow 的节点 id 写进了 name 字段：

// AbstractNodeParser.java
nodeModel.setName(lfNode.getId());  // 节点 name ＝ 画布节点 id
tm.setName(edge.getId());           // 边同理

而引擎建任务行时用的就是这个 name：

task_name VARCHAR(100) NOT NULL COMMENT '任务名称编码',

所以这三份名单是给机器对齐图用的 id 集合 ，不是给人看的文案。设计器能直接着色，是因为它本来就按 id 索引画布上的节点；但要在页面上显示"部门审批（进行中）"这种文字，你得再拿 id 去图上反查显示名。

这条对做详情页的人有三个实际后果：

1. 别拿这三份名单当文案渲染 。要显示节点名，去 detail 的 jsonObject.nodes 里按 id 找 text.value。
2. 别自己拼"节点名 → 状态"的映射 。名单里是 id，任务行里的 task_name 也是 id，两边天然对齐；一旦中间掺进显示名就会错配（显示名可以重名，id 不行）。
3. 数据库里那一列叫 task_name，注释写着"任务名称编码"------"编码"两个字就是这个意思：它是标识，不是标题。

至于 nodeProgress，它是这一页里唯一"给人看"的那份：按节点聚合，每个节点带成员列表，成员是 {id, name, done?, active?}，done/active 只在命中时才出键，会签节点额外带 type（PARALLEL / SEQUENTIAL）。姓名走 IUserProvider SPI 解析，查不到时给空串------所以前端必须准备"只有 id"的降级显示 ，不能假设 name 一定有值。

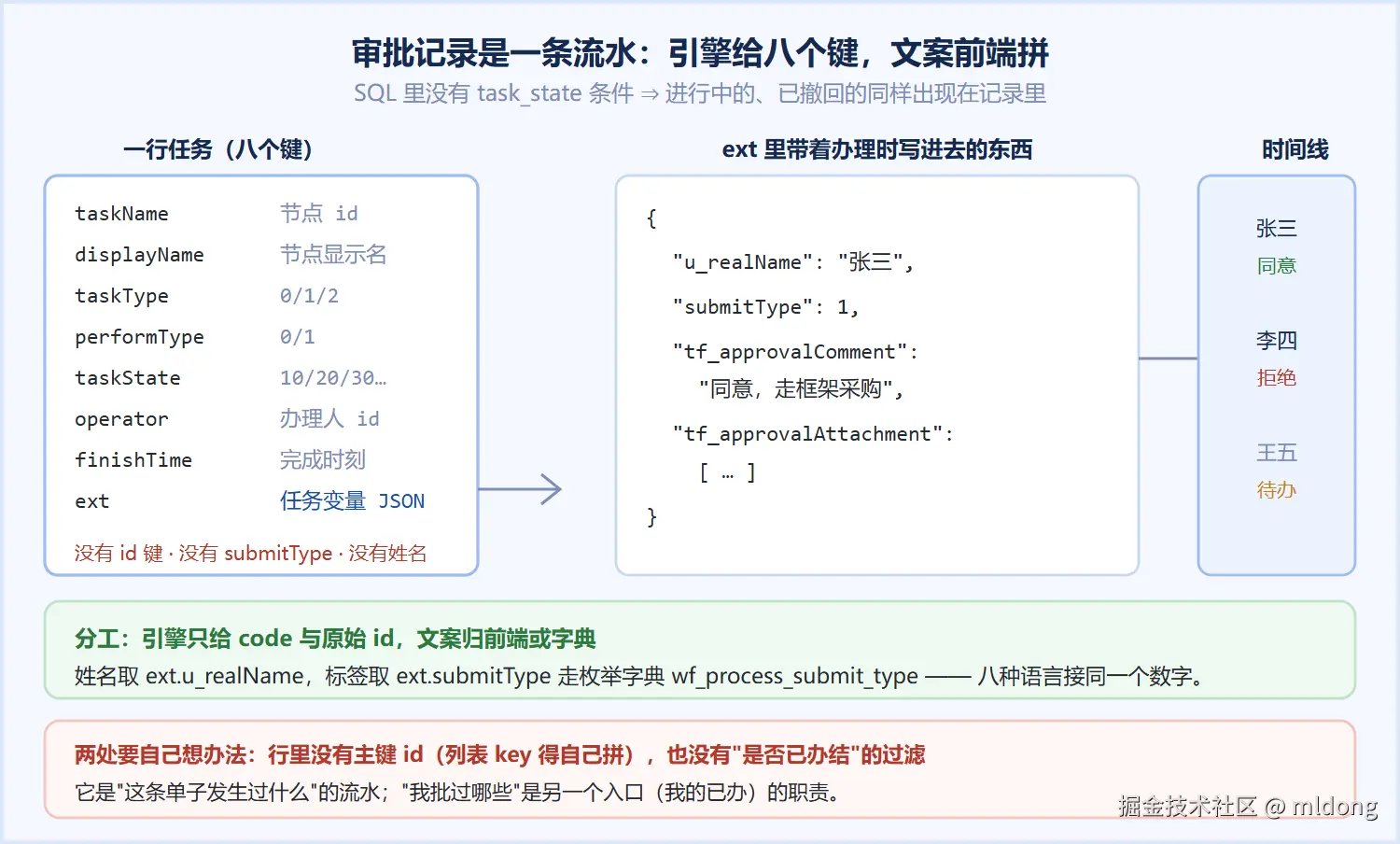

四、审批记录是任务历史，不是"已办结清单"

时间线那块吃 approvalRecord，它只有一句话的实现：

List<ProcessTask> history = repository.findHistoryTasks(instanceId);

而那条 SQL 里没有任何状态条件：

SELECT * FROM wf_process_task
WHERE process_instance_id = ?
ORDER BY create_time ASC

⇒ 进行中的任务、已撤回的任务都在这份记录里 。这不是遗漏，是这一格的定义：它是"这条单子身上发生过什么"的流水，不是"我批过什么"的清单（后者是上一篇里"我的已办"那格的职责，那边要的是 task_state <> 10）。

出口是裸数组 （data 直接就是行列表，不套分页壳），每行八个键：

vo.put("taskName", t.getTaskName());
vo.put("displayName", t.getDisplayName());
vo.put("taskType", ... .getCode());
vo.put("performType", ... .getCode());
vo.put("taskState", t.getTaskState());
vo.put("operator", t.getActorId());
vo.put("finishTime", fmtTime(t.getFinishTime()));
vo.put("ext", t.getVariables() != null
        ? t.getVariables() : new LinkedHashMap<>());

请注意这份清单里没有的两样东西：

• 没有 id 。八键里没有任务主键。所以前端做时间线时不能拿 item.id 当列表 key（得自己用 taskName ＋ 序号拼一个）。
• 没有 submitType，也没有姓名。"他点了同意还是拒绝"、"这个人叫什么"，引擎都不给。

这两样在前端从 ext 里取------ext 就是这一行任务的变量 JSON，办理时写进去的东西都在这儿：

// views/wf/process-instance/approval-record.vue
<span>{{ item.ext?.u_realName }}</span>
<ApiDict :value="item.ext?.submitType"
         code="wf_process_submit_type" />

姓名是引擎在执行任务时顺手写进变量的 u_realName，提交类型是 submitType；标签文案走后端枚举字典 wf_process_submit_type，不是前端硬编码的一份映射。

为什么把渲染留在前端？ 因为"同意/拒绝"这套文案是要跟着语言和项目改的（我们另一套前端里就是硬编码 map），而引擎侧给 code 才能保证八种语言、十三套框架接同一个数字。ext 这个出口是任务变量的唯一对外通道 ，所以业务想往时间线上加"金额""紧急程度"这类字段，不需要动引擎------办理时带进 tf_* 参数，它就出现在 ext 里。

五、"当前处理人"是另一种人，一人一行

getAssigneeTextData 负责右上角那一行。它的实现说明了两件事：

boolean includeNodeName =
        !Boolean.FALSE.equals(args.get("includeNodeName"));
List<ProcessTask> doing = repository.findDoingTasks(instanceId, null);
for (ProcessTask t : doing) {
    List<String> actors = repository.findTaskActors(t.getTaskId());
    for (String actor : actors) {
        item.put("value", actor);
        item.put("label", includeNodeName
                ? t.getDisplayName() + ":" + actor : actor);
    }
}

• 只取进行中的任务 （findDoingTasks ⇒ task_state = 10），所以它天然是"现在卡在谁手上"，不掺历史。
• 一个参与人一行，不按节点合并 。三人会签就是三行，前端要合并成一行自己 join。
• value 是参与者用户 id，label 是"节点显示名:用户id" 。includeNodeName 默认开，只有显式传布尔 false 才关。

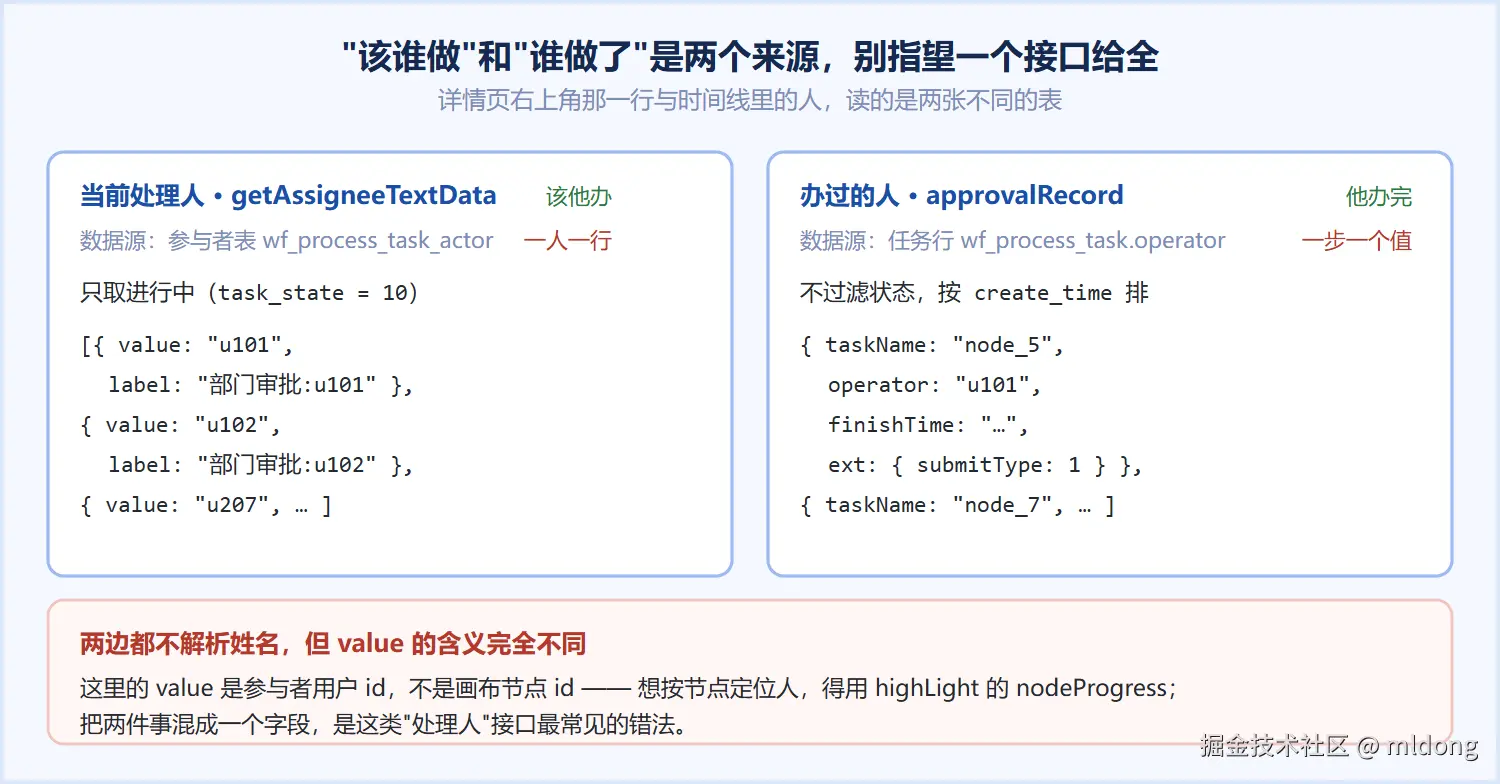

这一格和上一格的区别，正好是那对老问题------"该谁做"和"谁做了"是两个问题：

• 该他办 ：getAssigneeTextData 读参与者表 wf_process_task_actor，只取进行中的任务，一人一行；
• 他办完 ：approvalRecord 的 operator 读任务表自己那一列，一步一个值。

所以详情页上"当前处理人"和"审批记录里的人"是两个来源，别指望一个接口给全。

六、四个接口里只有一个要登录人，这不是疏忽

highLight / approvalRecord / getAssigneeTextData 都只吃 id，而且引擎内置的权限映射把它们列在放行清单里：

NO_PERM_ACTIONS.addAll(Arrays.asList(
    "processInstance/detail", "processInstance/highLight",
    "processInstance/approvalRecord",
    "processInstance/getAssigneeTextData", "processInstance/bizData",
    "processTask/detail", "processTask/addCandidate",
    "processTask/latest",
    "processInstance/stats/overview", "processInstance/stats/trend",
    "processInstance/stats/group"));

引擎不依赖任何鉴权框架，只通过 SPI 提供"action → 权限码"的映射元数据，校验发生在集成层 （框架壳里那句 StpUtil.checkPermissionOr(codes)，超管直接放行）。放行不等于没边界------它意味着边界换了一层：

• 这三个接口是实例级只读 ：拿到 id 就能看这条单子的图和记录，谁登录都一样。
• 于是"谁能拿到这个 id"就成了真正的关口，而那一关在列表侧------待办、已办、我发起的、抄送我的四类入口的归属过滤（那是另一篇的四个"我的"菜单各查哪张表的事）。

ccList 是这批里唯一的例外：它要权限码 wf:processInstance:ccList，并且必须带 operator，因为它按"我"来过滤：

query.add("cc.actor_id", "EQ", userId);

它的行源是流程实例表 ，抄送表只出条件不出字段（cc.state 在筛选白名单里，可以拿 m_cc_EQ_state = 0 筛未读，但不在出口字段里）。所以出口里那个 operator 是发起人 ，不是"抄送给我的人"------这一格我们踩过一次，规则后来钉成三要件：行源必须是实例、operator 必须是发起人、主键键名必须是 id；想知道"这条是谁发给我的"，取 cc 行的 create_user，不许占用 operator 这个键名。

一句话收这段：做详情页接口时，先决定它是"实例级只读"还是"我的"。前者只要 id、可以放行；后者必须显式带登录人，且缺人时返回空而不是返回全部。

七、四块内容各自重取，别把它们焊死

前端的接线方式也值得说，因为它决定了"办理完一次，页面要不要整页刷新"。

vben5-wf 里这四块不是一次批量取回：详情抽屉打开时三枚并发发出、互不依赖（detail / highLight / getAssigneeTextData），而审批记录根本不在详情抽屉里发------它在自己的 tab 组件里：

// views/wf/process-instance/approval-record.vue
const requestData = () => {
  if (!props.data?.id) return;
  approvalRecord({ id: props.data.id })
    .then((res) => { dataSource.value = res; });
};
onMounted(() => { requestData(); });
watch(() => props.data.id, requestData);

watch 那一行是关键：换一张单子，时间线自己重取，画布不用重画 。同理，办理完只想刷新着色，就只重打 highLight 那一枚。

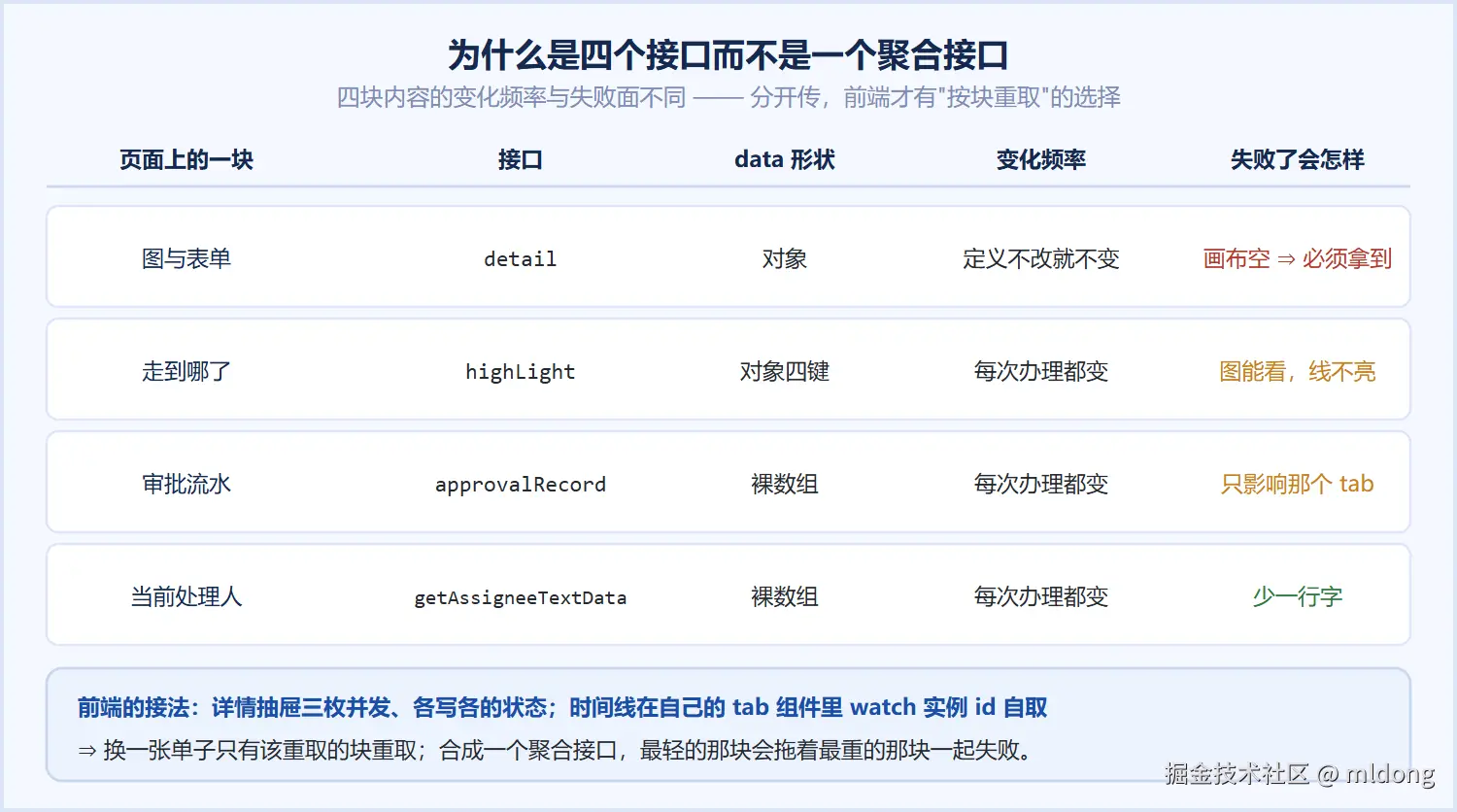

这不是"前端偷懒没合并接口"，而是四类数据的变化频率与失败面天然不同（按上面那四块顺序对）：

块	变化频率	失败了会怎样
图与表单	定义不改就不变	画布空，页面没意义 ⇒ 必须拿到
着色	每次办理	图能看，线不亮 ⇒ 可容忍
审批流水	每次办理	只影响那个 tab
当前处理人	每次办理	少一行字

接口分开，前端才有"按块降级"的选择；合成一个聚合接口，最轻的那块会拖着最重的那块一起失败。

八、拿去自查：做审批详情页该问的六个问题

1. 图和状态是两份数据还是一个接口？ 定义几乎不变、状态每办一次都变------分开传，别让每次刷新都重传整张图。
2. 那份"节点名单"里装的是 id 还是名字？ 如果是 id，画布能直接着色，但任何要显示给人看的地方都得反查一次；如果混着两种，重名节点必然错配。
3. "审批记录"要不要包含进行中和已撤回的？ 先定义清楚它是"流水"还是"办结清单"，再决定要不要状态过滤------这两句话在需求评审时经常被当成同一件事。
4. 姓名和"同意/拒绝"标签在哪一侧渲染？ 引擎给 code 和原始 id，文案在前端或字典。定了就别两头做，否则换一套前端就对不上。
5. 这一页里哪些接口是"我的"语义？ 只吃 id 的是实例级只读，边界在入口列表；带 operator 的必须缺人即空页，不能退化成"这条条件不加"。
6. 换一张单子时，哪几块要重取？ 用 watch 挂实例 id 让每块自己重取，比整页 reload 省一次画布重建，也比手工在提交回调里逐个刷新少漏一处。

结语

这一页看上去是"一个详情接口"的事，拆开是四份数据、三种返回形状、两类归属语义，加上一堆"引擎只给 code，文案在前端"的分工。这种分工的代价是每个前端都要多写几行取值逻辑，好处是同一份后端能同时喂两套完全不同的前端、八种语言的引擎实现给出同一批键名。

如果你的系统里也有这么一页，值得先画那张"哪块内容吃哪个接口"的表------它顺手就把变更频率、失败面和权限语义一起定了。
