OVP芯片完整方案:前级瞬态钳位、持续过压隔离与后端保护

OVP芯片是什么?与TVS、ESD芯片有什么区别?

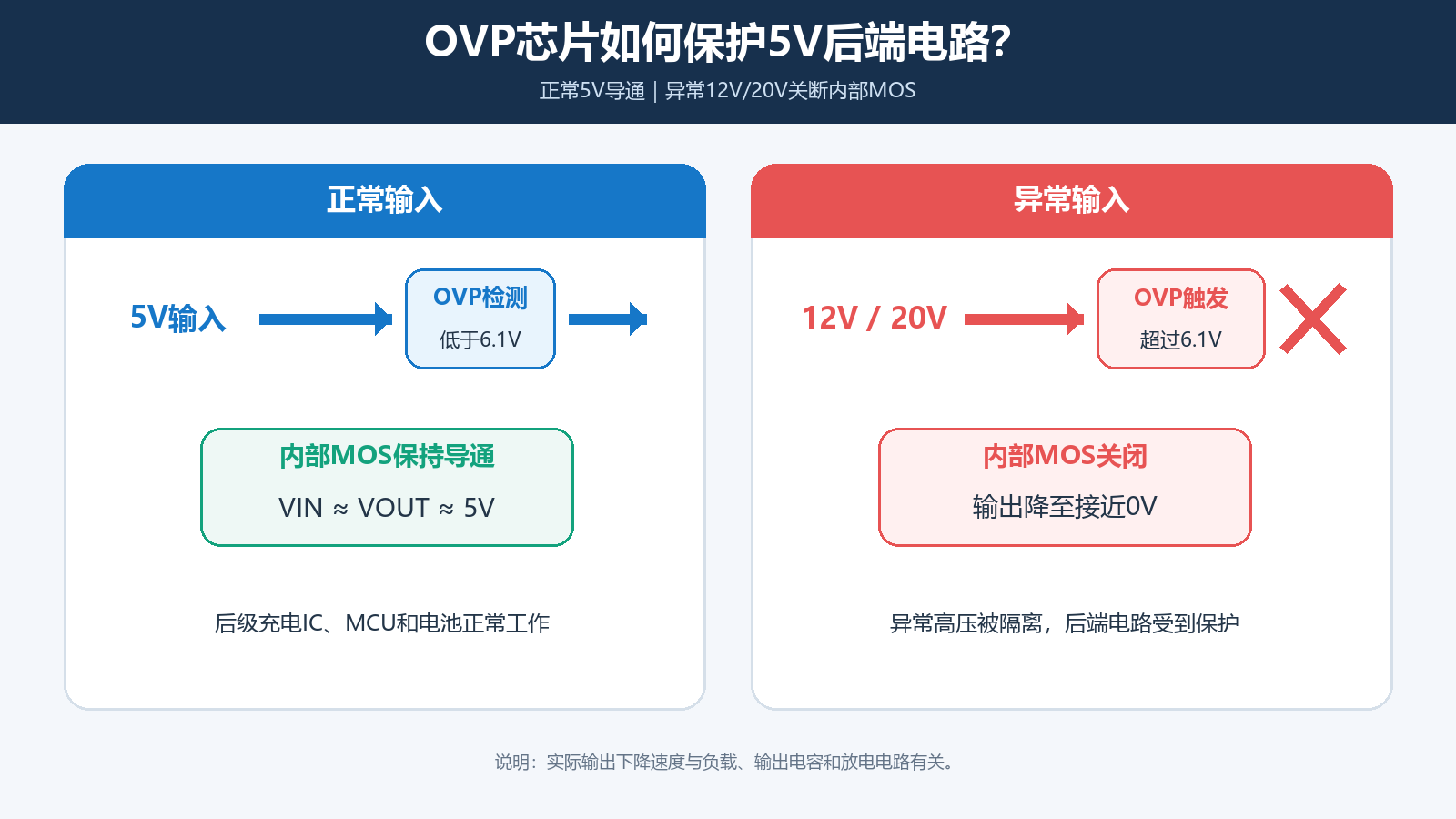

普通USB产品通常只接受5V输入。如果误接12V、20V电源,或者快充电源异常输出高压,后级充电IC、MCU和电池管理电路都可能损坏。OVP芯片的作用,就是在输入电压超过设定值时关闭内部MOS,隔离输入和输出,保护后端电路。

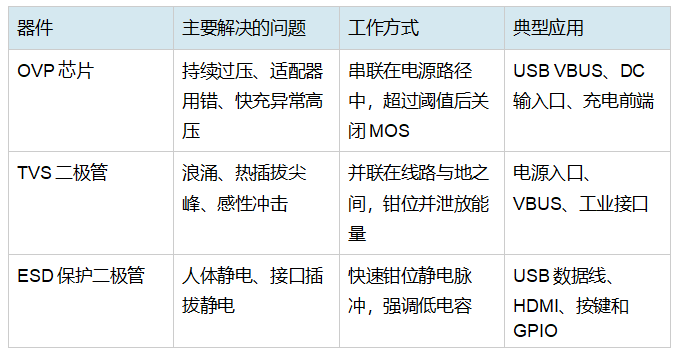

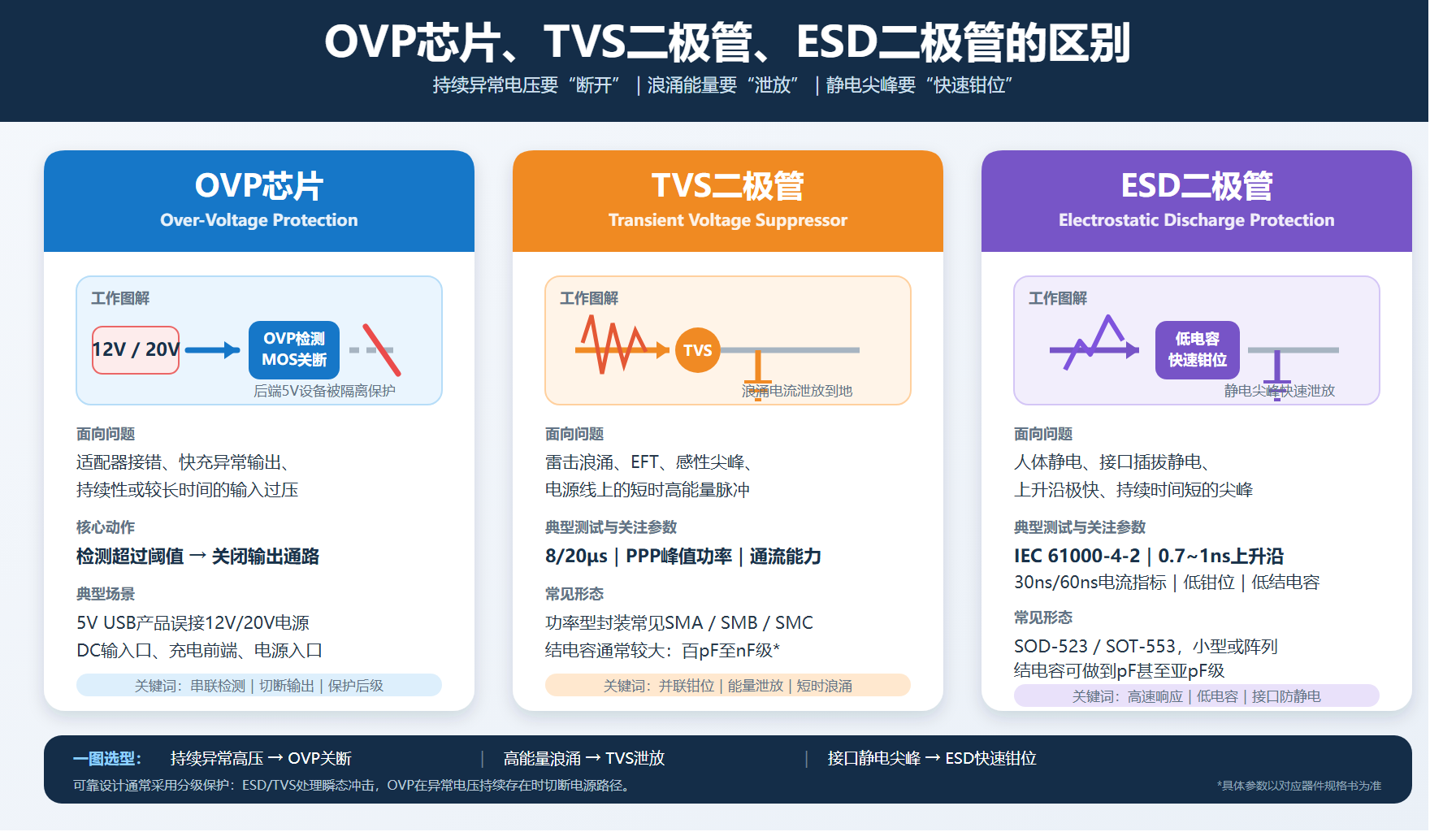

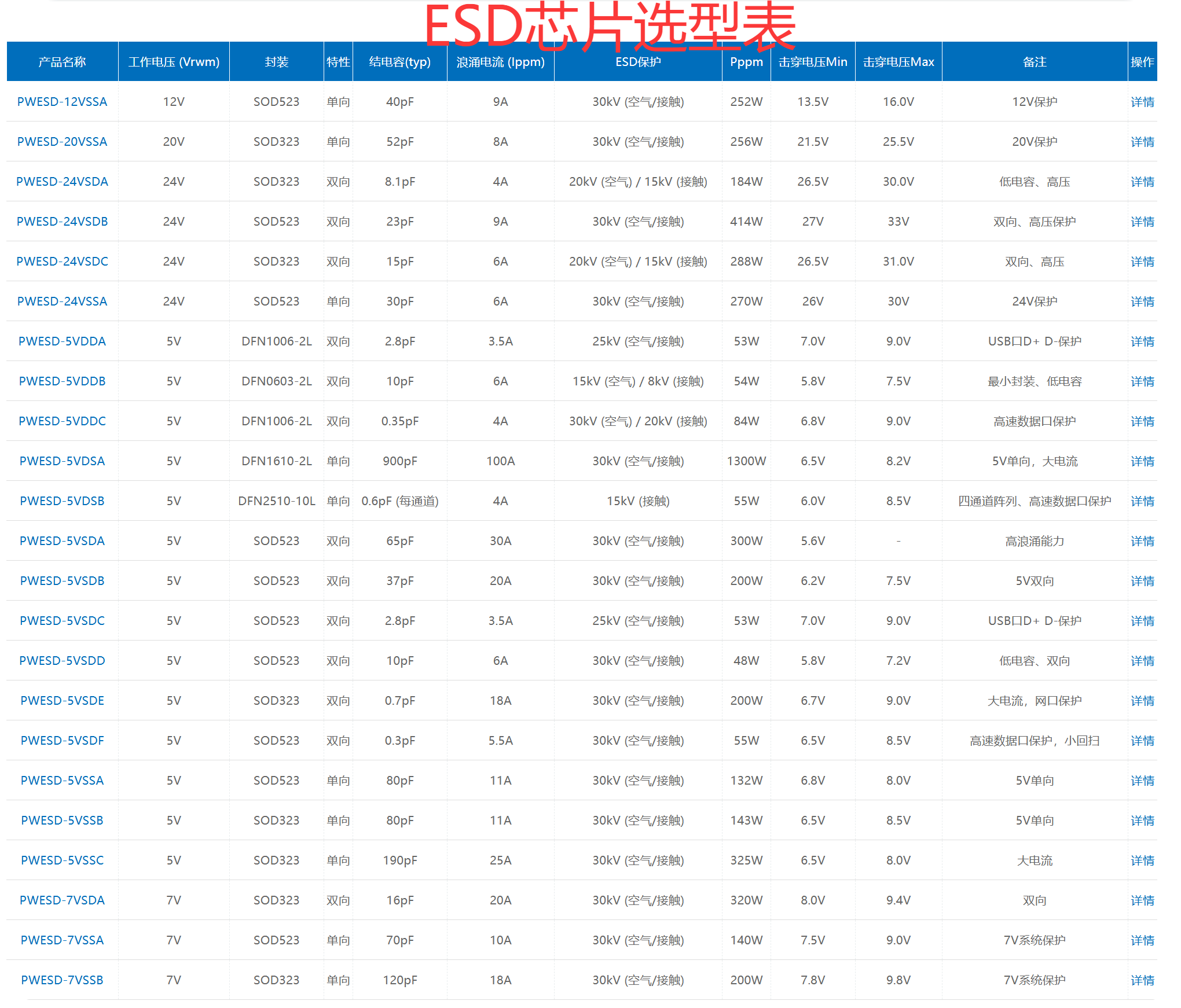

OVP、TVS和ESD有什么区别?

简单理解:ESD负责接口静电,TVS负责短时浪涌,OVP负责持续高压断电。三者不是相互替代关系。

为什么用了TVS还需要OVP?

TVS主要处理8/20μs等短时间浪涌。当5V线路持续输入12V或20V时,TVS可能长时间导通并发热,不能代替OVP芯片。

OVP检测到高压后会关闭内部MOS,让异常电压无法继续进入后级。因此,品牌USB产品常采用分级保护:

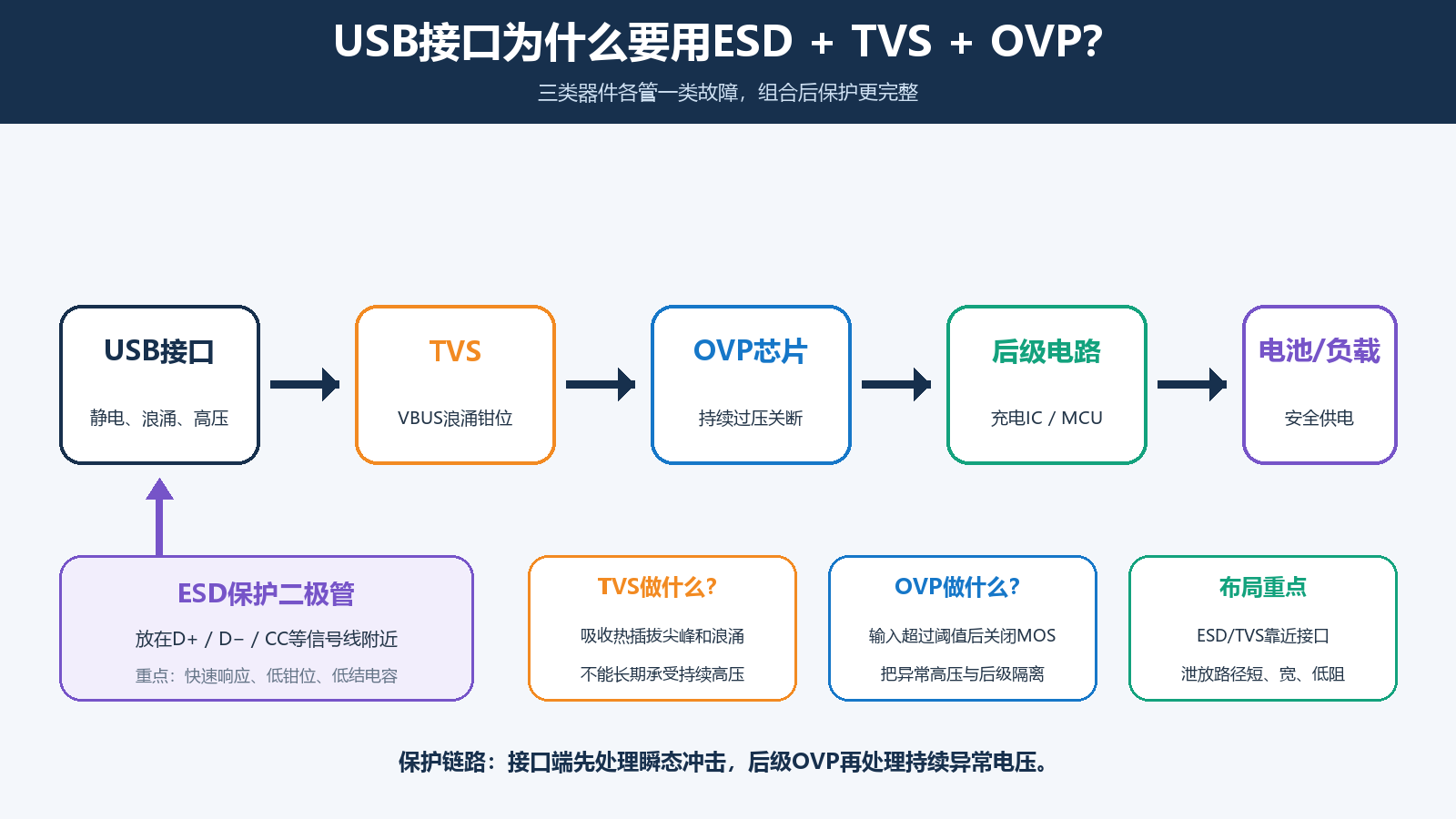

接口 → ESD/TVS瞬态钳位 → OVP持续过压隔离 → 后级电路

ESD和TVS应尽量靠近接口,接地路径要短而宽;OVP则串联在电源通路中。对于热插拔尖峰较强的应用,TVS与OVP配合比单独使用一种器件更可靠。

OVP选型最容易搞错什么?

第一,耐压不等于OVP阈值。推荐工作电压是芯片适合长期工作的范围,OVP阈值是触发关断的电压,绝对最大耐压只是器件极限值。

第二,峰值电流不等于连续电流。例如PW2609A规格书标示峰值5A、连续3A,不能按5A长期使用。

第三,不能只看响应时间。PCB寄生参数、输入尖峰、TVS钳位电压、输出电容和MOS关断过程都会影响后级实际承受的电压。

第四,要确认故障恢复方式。自动恢复、恒流、打嗝重试和锁存关断适合的产品不同。

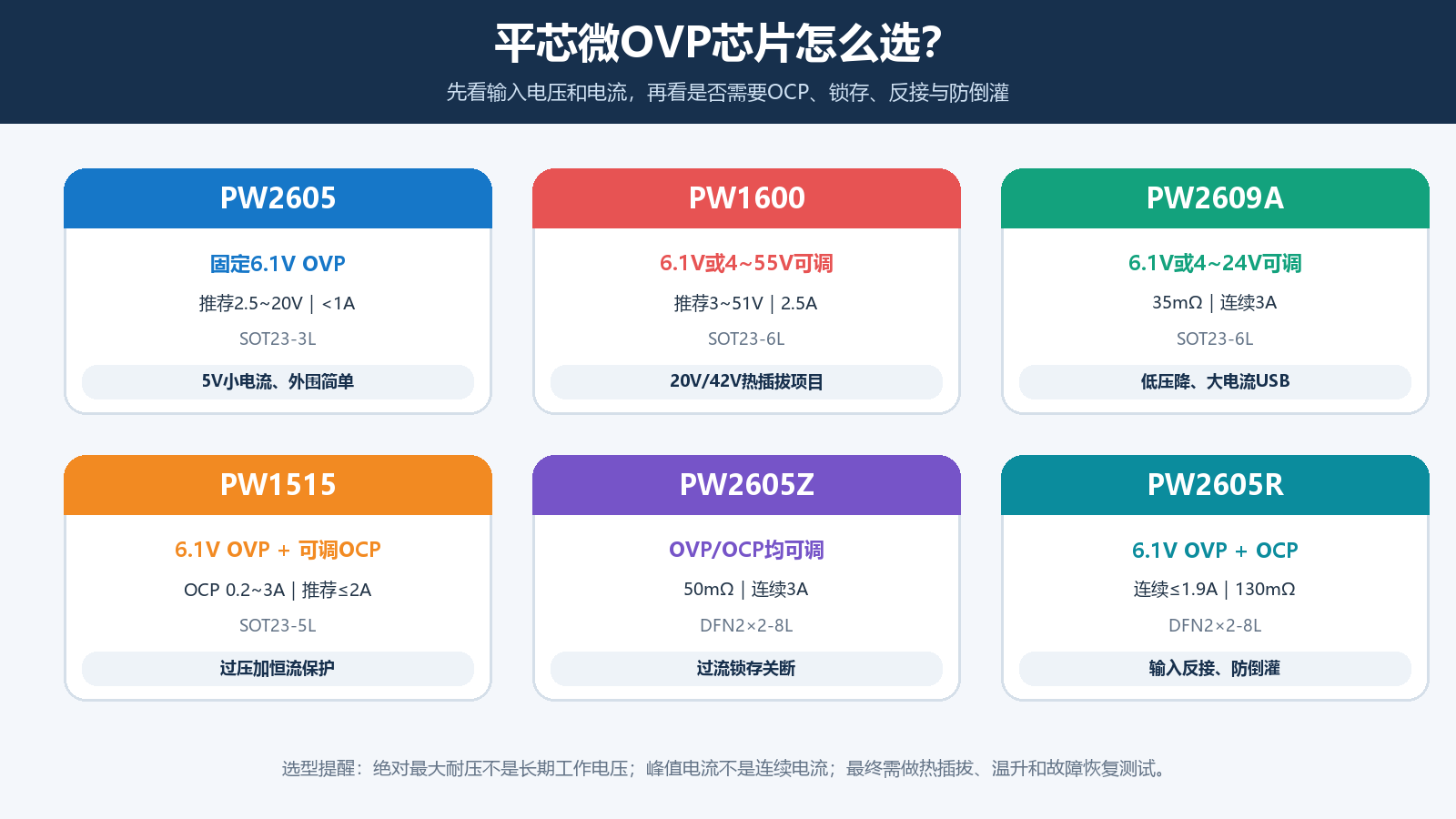

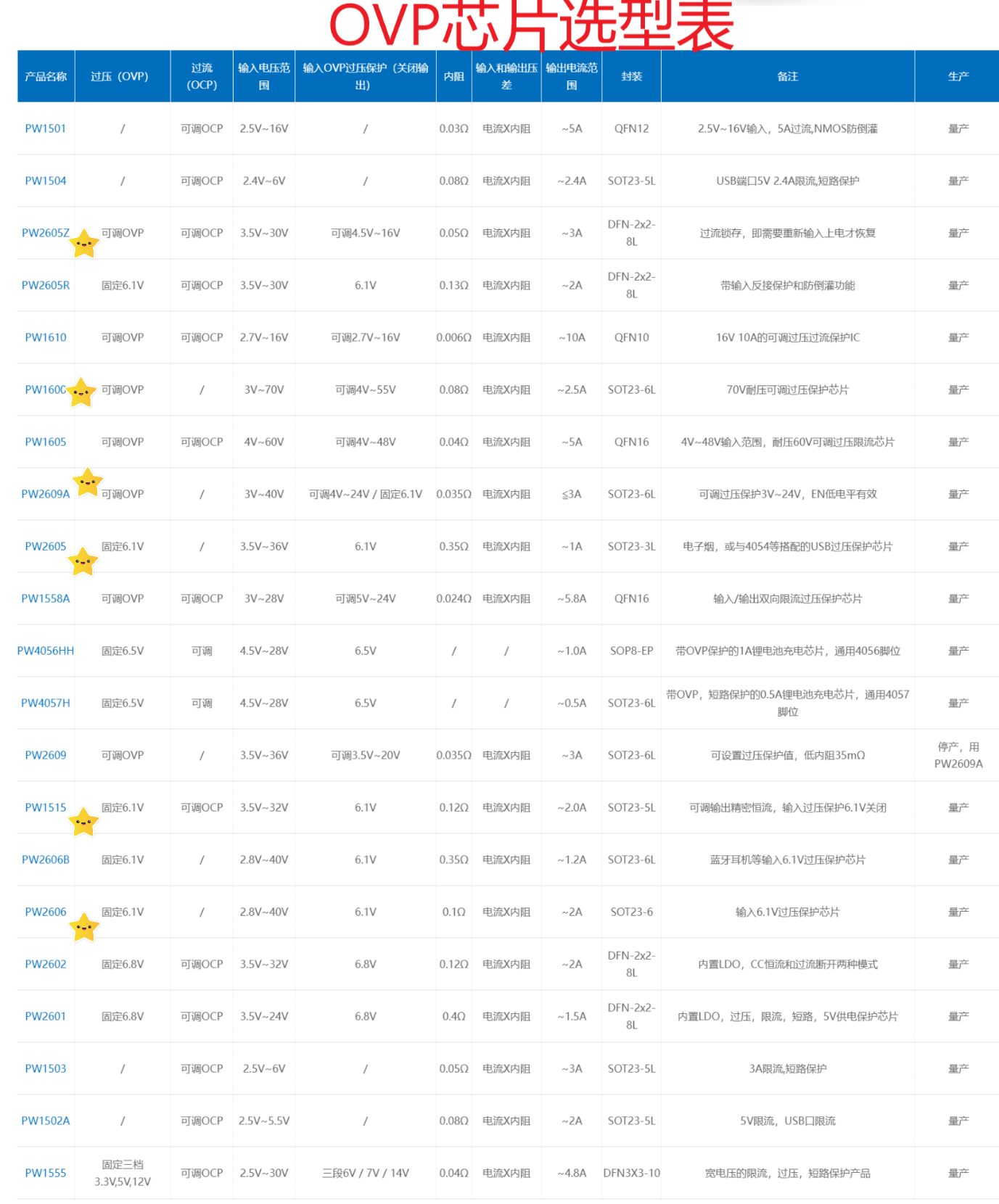

平芯微OVP芯片简明选型

各型号应该怎么选?

普通5V输入、负载小于1A,可关注PW2605;需要3A连续电流和较低压降,可关注PW2609A;客户要求42V异常输入、热插拔测试,可重点评估PW1600。

需要过压加恒流保护,可关注PW1515;希望过流后锁存关断,可选择PW2605Z;需要输入反接和防倒灌,可选择PW2605R。

PW1600支持 42V热插拔参考电路,欧洲玩具必须耐42V项目的可靠性测试要求。

总结

OVP芯片的核心不是简单钳位,而是在输入电压异常时断开电源路径。TVS和ESD处理瞬态冲击,OVP处理持续过压,三者配合才能形成更完整的接口保护。

选择平芯微OVP芯片时,需要提供正常输入电压、最高异常电压、负载电流、后级耐压、封装要求和故障恢复方式,再匹配合适型号,并完成热插拔、浪涌、温升和恢复测试。
