RK3528 Tinyalsa/ALSA框架：输入源声音获取与HDMI out声音输出，一文讲透直播音频链路

智能直播2026-10-10 11:49

RK3528 Tinyalsa/ALSA框架：输入源声音获取与HDMI out声音输出，一文讲透直播音频链路

标签 ：RK3528 Tinyalsa ALSA 音频采集 HDMI音频 MEDAI V2 直播音频

做直播时，画面调得再漂亮，音频一旦出问题------"有画面没声音""HDMI接电视听不到解说""无线麦和摄像头声音对不上"------整场直播就废了。很多工程师把音频当成"视频的附属品"，直到排障时才发现：声音的采集、编码、路由、输出各自是一条独立的子系统，而串起这条子系统的，正是 Linux 下的 ALSA （Advanced Linux Sound Architecture）以及嵌入式场景里最常用的精简实现 Tinyalsa。

本文从 ALSA/Tinyalsa 框架讲起，拆解 RK3528 上"声音怎么进来、怎么编码、怎么从 HDMI 出去"，并结合 MEDAI V2 设备的真实配置与截图，给出一套可直接落地的音频链路搭建与排障方案。

文章目录

  • 一、问题现象：直播音频的四大翻车现场
  • [二、原理篇：ALSA 框架与 Tinyalsa](#二、原理篇：ALSA 框架与 Tinyalsa)
    • [2.1 ALSA 是什么：一套分层的音频子系统](#2.1 ALSA 是什么：一套分层的音频子系统)
    • [2.2 Tinyalsa：嵌入式场景的精简实现](#2.2 Tinyalsa：嵌入式场景的精简实现)
    • [2.3 PCM 设备模型：card/device 与 /dev/snd](#2.3 PCM 设备模型：card/device 与 /dev/snd)
    • [2.4 音频路由与混音：DAPM 与 tinymix](#2.4 音频路由与混音：DAPM 与 tinymix)
    • [2.5 ALSA 在直播链路里究竟管什么](#2.5 ALSA 在直播链路里究竟管什么)
  • [三、实战篇：MEDAI V2 的音频链路](#三、实战篇：MEDAI V2 的音频链路)
    • [3.1 四种声音输入源与 ALSA 的映射](#3.1 四种声音输入源与 ALSA 的映射)
    • [3.2 信号配置：音频输入「跟随视频」与「WLM」](#3.2 信号配置：音频输入「跟随视频」与「WLM」)
    • [3.3 HDMI 声音输出：RK3528 I2S3 → HDMI](#3.3 HDMI 声音输出：RK3528 I2S3 → HDMI)
    • [3.4 声音编码：AAC 48K 双通道](#3.4 声音编码：AAC 48K 双通道)
    • [3.5 系统状态验证](#3.5 系统状态验证)
  • 四、音频同步与稳定性的两个工程细节
  • 五、直播音频故障排障速查表
  • 六、总结

一、问题现象：直播音频的四大翻车现场

在 MEDAI V2 这类"多输入、多输出"的直播编码设备里，音频故障几乎都可以归为四类：

翻车现场 典型表现 根因指向
有画面无声音 推流/录制文件只有视频轨，播放器没声音 音频输入未选对、UAC 设备未识别、声卡路由关闭
HDMI 接电视没声音 本地预览画面正常，外接显示器/电视听不到声音 HDMI 音频路由未打开、声卡选错、采样率不匹配
无线麦与画面错位 解说比口型快/慢，越播偏差越大 解说设备与视频源分属两个时钟域，时钟漂移
声音卡顿/爆音 间歇性"啪"一声、断断续续 ALSA 缓冲区 XRUN（欠载/溢出）、USB 带宽不足

要根治这些，必须先理解设备里"声音"走的到底是什么框架------它不是某个 APP，而是一整套运行在 Linux 内核与用户态之间的 ALSA 音频子系统。

二、原理篇：ALSA 框架与 Tinyalsa

2.1 ALSA 是什么：一套分层的音频子系统

ALSA（Advanced Linux Sound Architecture，先进 Linux 声音架构） 是 Linux 标准音频框架，职责覆盖：声卡驱动、PCM 播放/录制、混音器控制、 MIDI、以及音频设备的用户态接口。在嵌入式 SoC（如 RK3528）上，它具体落地为 ASoC（ALSA System on Chip） 框架，把"CPU 端的数字音频接口"和"外接的 Codec/HDMI"解耦成三层可独立配置的驱动：

复制代码
┌─────────────────────────────────────────────┐
│  用户态应用程序 / 编码流水线（推流、录制、混音）  │
│   tinyalsa / alsa-lib  API：pcm_open/write/read │
└───────────────────┬─────────────────────────┘
                    │  ioctl(/dev/snd/pcmCxDyp)
┌───────────────────┴─────────────────────────┐
│  内核 ASoC 框架                               │
│   Machine 驱动（板级连线）                     │
│   Platform 驱动（CPU DAI + DMA）              │
│   Codec 驱动（HDMI / USB Audio / 模拟 Codec） │
└───────────────────┬─────────────────────────┘
                    │  I2S / PDM / USB / SPDIF
┌───────────────────┴─────────────────────────┐
│  硬件层                                       │
│   RK3528 I2S3 ──▶ HDMI 音频                   │
│   USB 控制器 ──▶ UVC/无线麦(UAC)             │
│   PDM / I2S ──▶ 麦克风阵列                     │
└─────────────────────────────────────────────┘

理解这一层的关键：声音在 Linux 里是"字符设备 + ioctl"模型 ------应用不直接碰寄存器，而是通过 /dev/snd/ 下的设备节点，由内核 ASoC 把数据搬进/搬出硬件 FIFO。这正是 ALSA 和前面文章讲过的 V4L2（视频采集）、MPP（编解码）、RGA（图像缩放）并列成为 RK3528 异构计算"声音通道"的底座。

2.2 Tinyalsa：嵌入式场景的精简实现

完整的 alsa-lib 功能极其强大，但也因此体积大、插件多（dmix 软件混音、resample 重采样、路由等），在内存仅 1GB 的嵌入式设备上既占空间又费功耗。Tinyalsa 是 ALSA 的精简子集实现，只保留直播/播放必需的能力：

维度 完整 ALSA（alsa-lib） Tinyalsa
体积 大（数百 KB 库 + 插件） 极小（几十 KB）
抽象层次 多层（plugins、dmix、resample） 直接操作 PCM 设备
软件混音 支持 dmix 不支持（混音由应用/驱动做）
重采样 支持 不支持（需采样率匹配硬件）
调用流程 snd_pcm_open → hw_params → sw_params → prepare → write pcm_open → pcm_set_params → pcm_prepare → pcm_write
适用 桌面/服务器 嵌入式、Android、直播编码器

Tinyalsa 的极简播放调用（也是 MEDAI V2 用户态写 HDMI 音频的底层姿势）：

c 复制代码
struct pcm *pcm = pcm_open(card, device, PCM_OUT, &config); // 打开播放设备
pcm_prepare(pcm);                       // 准备
pcm_write(pcm, buffer, frame_count);    // 写入音频帧
pcm_close(pcm);                         // 关闭

采集侧把 PCM_OUT 换成 PCM_IN，pcm_write 换成 pcm_read 即可。

Tinyalsa 还自带四个命令行工具，调试音频链路时几乎天天用：

工具 对标 ALSA 工具 核心用途 示例
tinyplay aplay 播放 WAV/裸 PCM 到硬件 tinyplay test.wav -D 0 -d 0
tinycap arecord 录制麦克风 PCM 存为 WAV tinycap rec.wav -c2 -r48000 -b16
tinymix amixer 查看/设置音量、通路开关、增益 tinymix "Speaker Switch" 1
tinypcminfo （近似 aplay -l） 查询 PCM 支持的采样率/位深/声道 tinypcminfo -D 0

2.3 PCM 设备模型：card/device 与 /dev/snd

ALSA 把每块声卡抽象成 card ，每块 card 下可有多个 device ，每个 device 再分 播放（playback, p） 与 采集（capture, c） 子流。设备节点命名规则：

复制代码
/dev/snd/
 ├── controlC0     # 声卡0的混音器控制节点（tinymix 操作对象）
 ├── pcmC0D0p      # 声卡0、设备0、播放(playback)
 ├── pcmC0D0c      # 声卡0、设备0、采集(capture)
 ├── pcmC1D0c      # 声卡1、设备0、采集（如 UVC 摄像头的 USB 音频）
 └── timer         # 时序设备

在 RK3528 平台上，典型的声卡注册（来自 RK3528 开发板文档）是：

  • card 0：rockchip-hdmi ------ HDMI 声音输出，对应 I2S3 数字音频接口接到 HDMI TX；
  • card 1：rk3528-acodec ------ 芯片自带/外接音频 Codec（若板载）；
  • USB 设备（如 UVC 摄像头、无线麦） 作为 USB Audio Class（UAC） 设备插入后，内核 snd-usb-audio 驱动会再注册出一块独立声卡（如 card 2），它天然就是 ALSA 采集设备，无需额外驱动。

这正是 MEDAI V2"声音输入：UVC/NDI/网络流/USB无线MIC"在 Linux 里的真实落点：UVC 摄像头和博雅 BOYA 无线麦，本质都是 UAC 设备，插上就被 ALSA 认成一块采集声卡 ，Tinyalsa 用 pcm_read 就能把 PCM 抽出来。

2.4 音频路由与混音：DAPM 与 tinymix

音频不是"打开设备就有声"，它还要经过 DAPM（Dynamic Audio Power Management，动态音频电源管理） 的控件连通。这些控件（widget）通过 tinymix 查看和开关，例如：

bash 复制代码
# 列出某声卡所有混音控件
tinymix -D 0
# 打开 HDMI 播放通路
tinymix "HDMI Playback Switch" 1
# 设置主音量
tinymix "HDMI Playback Volume" 80

直播设备把"选哪个输入源、要不要混解说、声音走不走 HDMI"全部建模成这类控件，由 Web 配置界面（信号配置页）在背后调用 tinymix/ALSA 接口完成路由切换。MEDAI V2 的"音频输入：跟随视频 / WLM"就是这一层的两组路由预设。

2.5 ALSA 在直播链路里究竟管什么

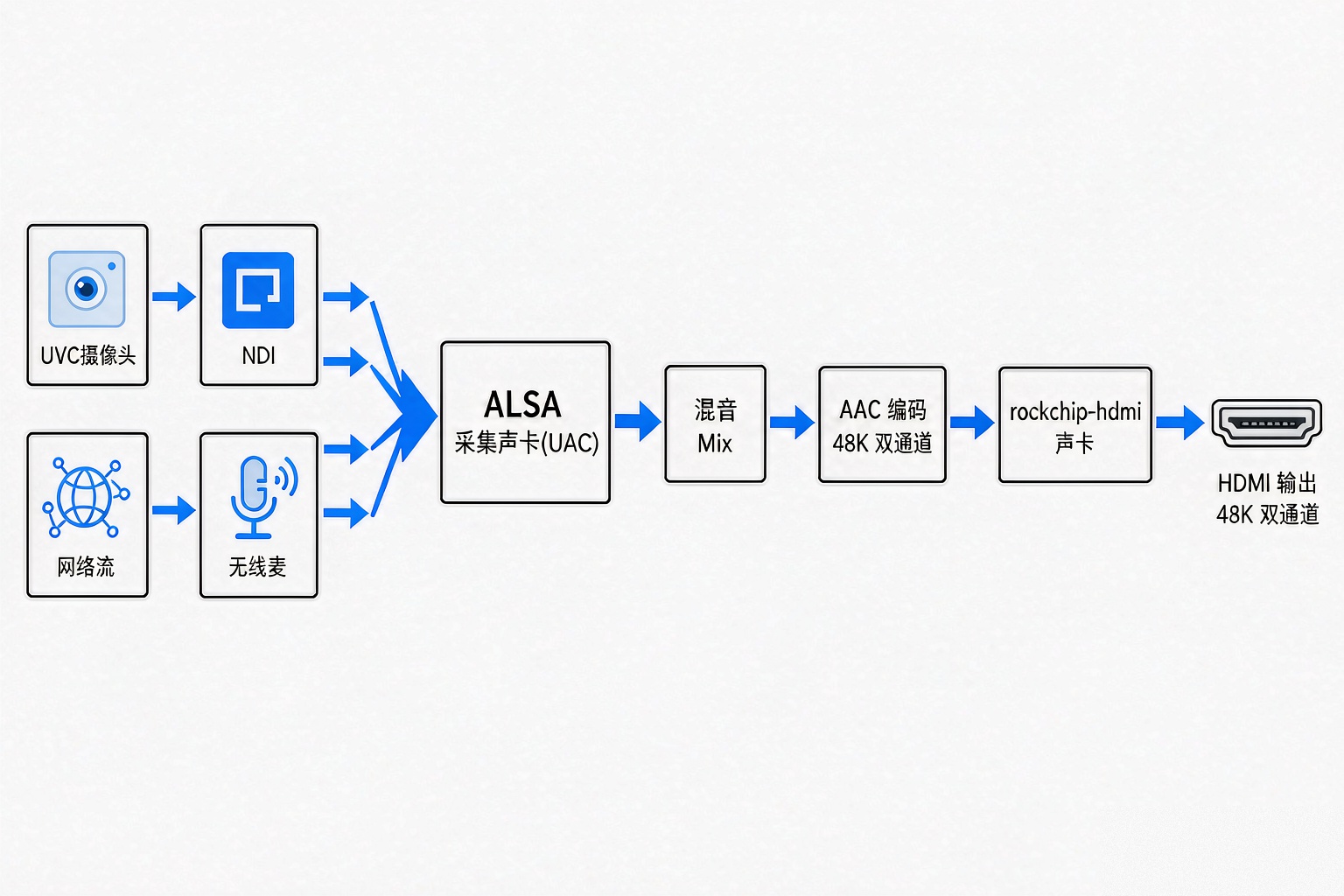

把前几篇文章的模块串起来，ALSA 在 MEDAI V2 直播链路里的职责就很清晰了：

  1. 采集（Capture） ：UVC/无线麦的 UAC 声卡 → pcm_read → 原始 PCM；NDI/网络流的 RTP 音频解封装后也汇入同一数字音频域；
  2. 混音（Mix）：解说（WLM）+ 视频自带声，在应用/驱动层叠加成一路；
  3. 编码（Encode） ：PCM → AAC（48K 双通道），交给 MPP/推流模块打包进 RTMP/RTSP/SRT；
  4. 输出（Playback） ：编码前/后的音频 → pcm_write → rockchip-hdmi 声卡 → I2S3 → HDMI，供本地监视器/电视监听。

声音与画面能在播放端对齐，前提是音频 PCM 和视频帧共用同一时间基准、打同一套时间戳（详见本系列《RTMP 拉流不卡顿声音同步》）。ALSA 的 PCM 采样率（48K）正是这个时间基准的"心跳"。

三、实战篇：MEDAI V2 的音频链路

3.1 四种声音输入源与 ALSA 的映射

结合技术参数与说明书，MEDAI V2 支持四类声音输入，各自在 ALSA 模型中的位置不同：

输入源 物理接口 Linux 中的音频形态 采样/编码
UVC 摄像头自带声 USB 3.0 UAC 采集声卡（如 card 2），pcmC2D0c 随摄像头，设备内统一转 48K
NDI 网络流音频 网口/无线 RTP 音频解封装后进入数字音频域 通常 AAC/Opus，转 48K
网络流音频（RTSP/RTMP/SRT） 网口/无线 RTP 音频解封装 AAC，转 48K
USB 无线麦（WLM，博雅 BOYA） USB 2.0 UAC 采集声卡（如 card 3），pcmC3D0c 随麦，设备内统一转 48K

注意设备"USB 信号输入"是 USB 3.0 专口（接 UVC 摄像头），而 WLM 无线麦明确接 USB 2.0 接口------两个 USB 口职责不同，别插错口导致声卡不识别。

3.2 信号配置：音频输入「跟随视频」与「WLM」

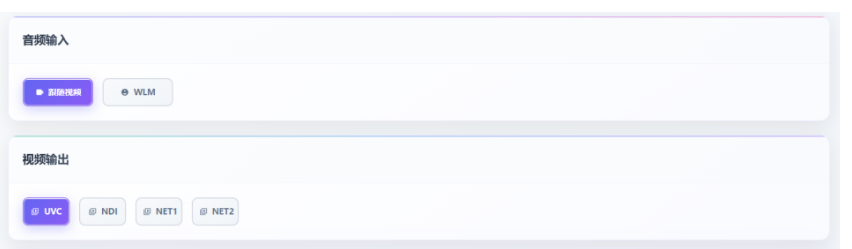

进入 编码配置 → 信号配置 页面，音频输入提供两种模式：

  • 跟随视频：声音跟随当前视频源自带的声音（UVC 自带声 / NDI / 网络流的音频轨）。最不容易出错，切换视频源时声音一起切，天然避免"画面切了声音还留在上一路"的错位；
  • WLM：把声音切换到无线 MIC（接入 USB 2.0 接口），用于现场解说、主持------此时解说音轨与视频画面分属两个时钟域，对时钟质量要求更高（见第四章）。

视频输出（HDMI 显示与编码源）可选 UVC / NDI / NET1 / NET2；而音频输出恒走 HDMI，与视频输出选择的源无关，单独成路。

3.3 HDMI 声音输出：RK3528 I2S3 → HDMI

MEDAI V2 的音频输出规格为 HDMI 输出，48K 双通道（技术参数原文）。在 RK3528 上，这条路径是：

复制代码
编码/混音后的 PCM
   → ALSA rockchip-hdmi 声卡 (card 0, pcmC0D0p)
   → I2S3 数字音频接口 (RK3528 Datasheet: I2S3 connect to HDMI)
   → HDMI TX (HDMI 2.0, 1920x1080@60)
   → 外接显示器/电视扬声器

RK3528 数据手册明确：I2S1/I2S3 为 8 通道接口，I2S3 连接 HDMI ，音频分辨率 16~32bit、采样率最高 192KHz。MEDAI V2 实际取 48KHz / 立体声（双通道） 这一档，既满足直播监听与编码需求，又兼容绝大多数 HDMI 显示设备。

工程提示：HDMI 音频是"随视频信号一起走的"。如果 HDMI 没接显示器（HPD 未检测到），部分设备会禁掉 HDMI 音频通路------所以"系统状态页 HDMI 输出接入状态"是判断本地监听是否正常的第一直观信号。

3.4 声音编码：AAC 48K 双通道

技术参数明确 声音编码：AAC，48K 双通道。AAC 是直播/点播最通用的音频_codec，理由：

  • 同等码率下音质优于 MP3，直播推流（RTMP/RTSP/SRT/NDI）普遍采用；
  • 48K 采样率与视频时间基准天然对齐，便于音画同步；
  • 双通道（立体声）覆盖会议、课程、活动播报等绝大多数场景。

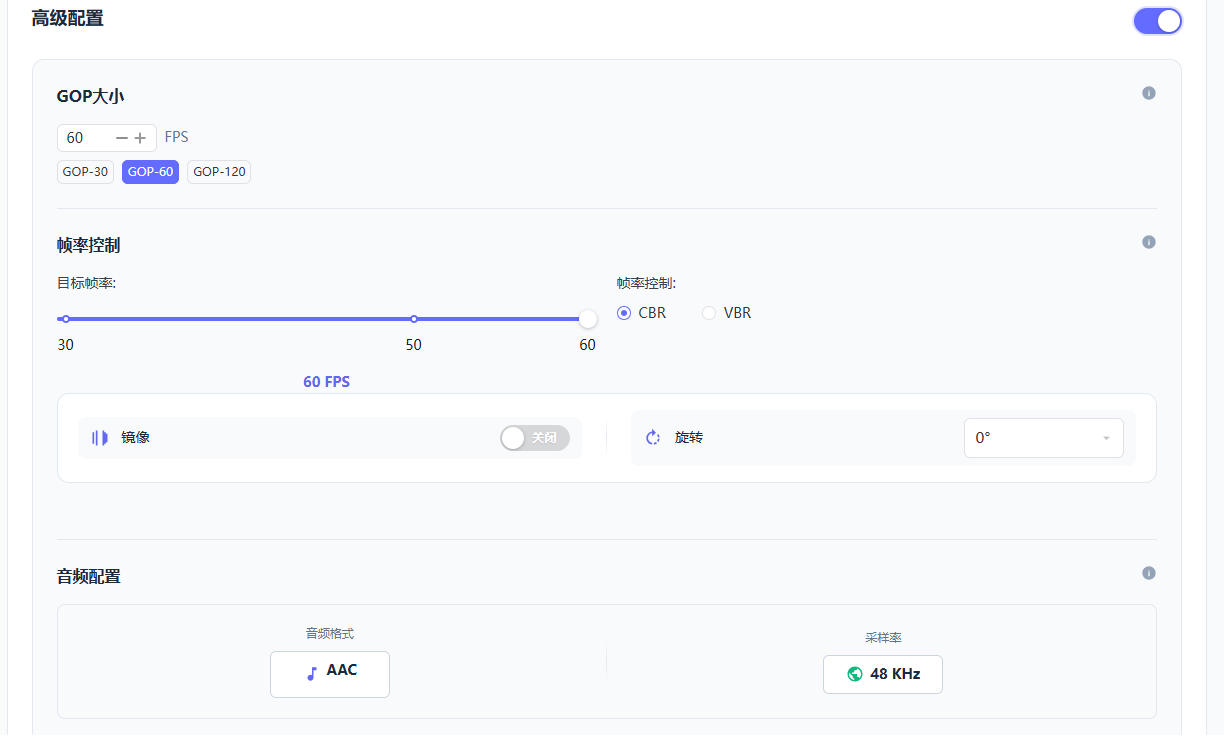

编码参数页面（分辨率/码率/编码格式 H265/H264）决定的是视频侧；音频侧固定在 AAC 48K 立体声，由设备统一在音频流水线完成，无需用户逐项配置，展开高级配置可精细化视频参数（GOP/帧率/CBR-VBR/镜像/旋转），音频采样率与声道保持 48K 双通道不变：

推流配置里，5 路 RTMP 推流均支持"视频加密 + 声音加密"------声音加密即对 AAC 音频轨一并加密，拉流端需输入 6 位验证码解密（仅支持一路拉流解密），保证端到端音视频都安全。

3.5 系统状态验证

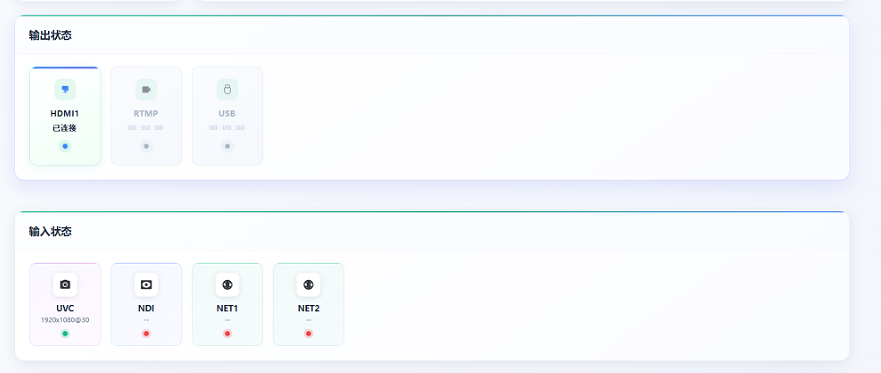

一切配置就绪后，进入系统状态主页，重点看"输出状态"里的 HDMI 输出接入状态，以及输入状态里各源的接入信息：

  • HDMI 输出接入状态 = "已接入" → 本地监听通路正常；
  • 输入状态区显示 UVC/NDI/NET1/NET2 的连接与分辨率 → 声音来源的设备已在线；
  • 网络监控的上传/下载曲线 → 推流/拉流的音频码率是否平稳（音频码率虽小，但抖动同样会引发缓冲问题）。

验证"有声音"的最快方法：本地 HDMI 接电视，把音频输入设为"跟随视频"，用带麦的 UVC 摄像头对着说话------电视应同步出声；再切到 WLM，对着无线麦说话应出声，说明两条采集声卡（UAC）都被 ALSA 正确识别。

四、音频同步与稳定性的两个工程细节

4.1 解说（WLM）与画面的时钟对齐

选"WLM"做解说时，解说音轨来自无线麦（独立 UAC 声卡），视频画面来自 UVC/网络源，两者是两个时钟域。若无线麦时钟质量差，长时间直播后解说会逐渐领先或落后于口型（累积型漂移）。专业场景建议：

  • 用高品质 USB 音频（如博雅 BOYA 系列官方推荐型号）；
  • 控制单场直播时长，必要时重启设备重置时钟；
  • 关键直播优先"跟随视频"，把解说声先进摄像机的 UAC 混好，再整体进设备，统一为一个时钟域。

4.2 别让音频成为缓冲抖动的源头

前面《RTMP 拉流不卡顿》讲过：缓冲区抹平网络抖动。音频码率虽低（AAC 约 64~128kbps），但音频 XRUN（缓冲区欠载/溢出）会直接爆音或丢声。两个预防点：

  • USB 带宽给足：UVC 摄像头若同时传 4K 视频 + 高码率音频，USB3.0 口要留余量，必要时降视频分辨率；
  • 编码侧 CBR 固定码率：视频 CBR 让整条推流码率平稳，音频缓冲也跟着稳定，间接防爆音。

五、直播音频故障排障速查表

现象 优先怀疑 处理路径
有画面无声音（推流/录制） 音频输入未选"跟随视频"、UAC 未识别 信号配置确认音频输入模式；检查 USB 口是否插对（UVC→USB3.0，WLM→USB2.0）
HDMI 接电视没声音 HDMI 音频路由未开、HPD 未检测 系统状态看"HDMI 输出接入状态"；确认 HDMI 线接好、显示器已开机
无线麦没声 WLM 未选、麦未开机/未配对 音频输入切"WLM"；确认博雅 BOYA 已开机并与接收端配对
解说与口型越来越偏 双时钟域漂移（累积型） 重启设备重置时钟；或改用"跟随视频"统一时钟域
间歇性爆音/卡顿 ALSA XRUN、USB 带宽不足 降视频分辨率给 USB 留余量；视频改 CBR
加密流只有画面无声音 拉流解密未启用/验证码错 拉流解密栏输入推流端 6 位验证码并启用（仅一路）
本地有声、远端无声音 推流未带音频轨/声音加密未开 确认音频输入已配置；若需保密，推流端开启"声音加密"

六、总结

直播音频在 MEDAI V2 / RK3528 上，是一套以 ALSA 为底座、Tinyalsa 为嵌入式精简接口 的独立子系统：

  • 框架层 ：ALSA = 用户态（tinyalsa/alsa-lib）→ 内核 ASoC（Machine/Platform/Codec）→ 硬件（I2S/USB/HDMI）；Tinyalsa 用 pcm_open→pcm_set_params→pcm_write/read 极简地打通采集与播放，靠 tinymix 做路由、tinypcminfo 查能力；
  • 采集层 ：UVC 摄像头与博雅无线麦都是 UAC 设备，插上即被 ALSA 认成采集声卡；NDI/网络流的 RTP 音频解封装后汇入同一数字音频域；
  • 输出层 ：RK3528 I2S3 接 HDMI ，音频经 rockchip-hdmi 声卡以 48K 双通道 从 HDMI 2.0 输出，供本地监视器/电视监听；
  • 编码层 ：统一 AAC 48K 立体声，随视频打包进 5 路 RTMP 推流，并支持视频+声音同步加密；
  • 配置层：信号配置页"音频输入：跟随视频 / WLM"就是 ALSA 路由的两组预设，切换视频源时"跟随视频"保证声音不错位。

一句话收尾：视频决定观众看什么，音频决定观众留不留------而 ALSA/Tinyalsa 就是 RK3528 上让声音"进得来、编得对、出得去"的那条看不见的管道。

核心要点回顾：

  • ALSA = 用户态(tinyalsa) → 内核 ASoC → 硬件(I2S/USB/HDMI)；Tinyalsa 是嵌入式精简实现（无 dmix/resample）
  • PCM 设备模型：card/device，播放 p、采集 c；/dev/snd/pcmCxDyp、controlCx
  • 工具：tinyplay(播放)/tinycap(录制)/tinymix(路由音量)/tinypcminfo(查能力)
  • UVC 摄像头、博雅无线麦 = USB Audio Class 设备，插上即被 ALSA 认成采集声卡
  • MEDAI V2 音频输入：跟随视频 / WLM（WLM 接 USB 2.0）
  • 音频输出：HDMI，48K 双通道；RK3528 I2S3 接 HDMI（rockchip-hdmi 声卡）
  • 声音编码：AAC 48K 双通道；5 路 RTMP 推流支持视频+声音加密，拉流仅一路解密
  • 排障先看系统状态"HDMI 输出接入状态"；无线麦与画面分属双时钟域，注意累积漂移
