龙迅#LT9611EX 现MIPI转HDMI1.4功能主推型号,分辨率高达4K30HZ,IC内置I2C无需外部12C控制。

描述

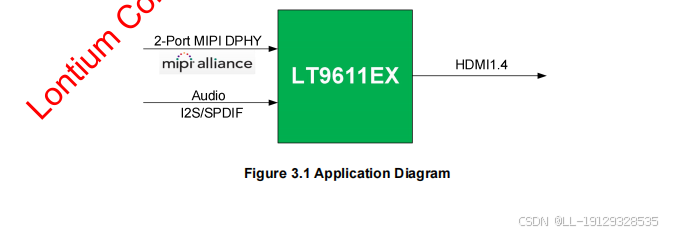

LT9611EX 是一款高性能的双端口 MIPI 至 HDMI1.4 转换器。对于 MIPI 输入,LT9611EX 提供可配置的单端口或双端口模式,每个端口包含 1 条高速时钟通道以及 1~4 条高速数据通道,每条通道最高传输速率可达 2Gbps,并具备高达 12dB 的均衡功能,使其适用于长距离应用。HDMI 接口包含 4 对 TMDS 时钟/数据线、 DDC 信号及 HPD 信号。该 HDMI 发射器支持最高 3.4Gbps 的数据传输速率,并内置支持 HDCP1.4 的 HDCP 引擎。提供两种数字音频输入接口:I2S 或 SPDIF 。I2S 接口支持双通道 LPCM , SPDIF 接口支持双通道 LPCM 或压缩音频,两者最高采样率均为 192KHz。该器件具备自动运行功能,此功能由集成微处理器实现,该微处理器采用嵌入式 SPI 闪存存储固件。系统控制亦可通过配置型 I2C 从机接口实现。

  • 双端口MIPI DSI/CSI接收机

    • 符合D-PHY1.2、DSI-2 1.0和CSI-2 2.0标准

    • 1/2 可配置端口

    • 每个端口有1条时钟通道和1/2/3/4条可配置的数据通道

    • 每条数据通道80Mbps~2Gbps

    • 支持3D

    • 支持连发模式和非突发模式

    • 支持端换、通道交换和PN交换

  • 数字音频输入

    • 支持I2S和SPDIF

    • 遵守IEC60958或IEC61937

  • HDMI1.4 发射机

    • 兼容HDMI1.4和DVI1.0

    • 符合HDCP1.4标准

    • 支持 HDR10

    • 支持CEC

    • 可编程发射机摆幅与预加重

    • 支持车道交换和PN交换(所有车道同时控制)

  • 其他

    • 支持CSC:RGB <-> YUV444 <-> YUV422

    • 集成微处理器

    • 固件和HDCP密钥的嵌入式SPI闪存
