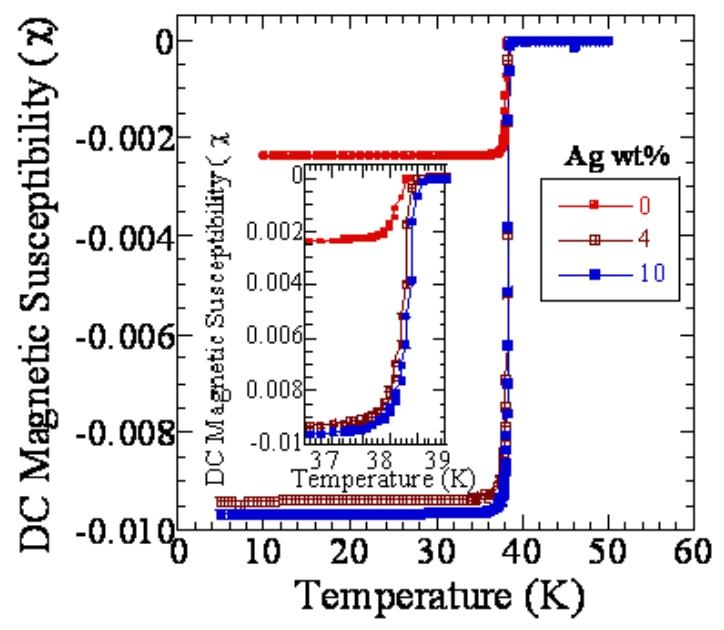

图 2 为 775℃氩气气氛烧结、银掺杂量分别为 0、4、10 wt% 的 MgB₂样品,在 1 mT 磁场下直流磁化率随温度的变化曲线。所有样品的超导转变起始温度均处于 38.5~38.7 K 区间,转变宽度小于 0.7 K。较高的转变温度与陡峭的超导转变说明,所有烧结制备的 MgB₂样品均具备良好的结晶度与成分均匀性。该结果表明,银掺杂不会破坏块体 MgB₂材料的本征超导性能。

图 2 为 775℃氩气气氛烧结、银掺杂量分别为 0、4、10 wt% 的 MgB₂样品,在 1 mT 磁场下直流磁化率随温度的变化曲线。所有样品的超导转变起始温度均处于 38.5~38.7 K 区间,转变宽度小于 0.7 K。较高的转变温度与陡峭的超导转变说明,所有烧结制备的 MgB₂样品均具备良好的结晶度与成分均匀性。该结果表明,银掺杂不会破坏块体 MgB₂材料的本征超导性能。
