Spring Integration 完整笔记 + 和 spring-integration-mqtt、Paho、EMQX 的关系

- [一、Spring Integration 是什么](#一、Spring Integration 是什么)
- - 一句话定义
  - [Spring Integration 的核心组件（通用组件，不是MQTT专属）](#Spring Integration 的核心组件（通用组件，不是MQTT专属）)
- 二、各个组件层级关系（由底层到上层）
- - 层级拆解讲解
- 三、完整消息流转（串起所有组件）
- 四、关键区分（容易混淆的点）
- 五、学习思路补充
- 六、速记口诀

一、Spring Integration 是什么

一句话定义

Spring Integration 是 Spring 生态下的企业级消息集成框架，核心思想：消息驱动，用统一的消息模型，把不同外部系统接入应用，做数据流转。

它基于 EIP（Enterprise Integration Patterns，企业集成模式），也就是经典的企业系统集成设计模式（消息通道、适配器、过滤器、路由、转换器、处理器等）。

核心概念：Message（消息）

统一消息模型，结构固定：

Message = MessageHeaders(消息头：元数据) + payload(消息体，实际数据)

不管外部来源是MQTT、HTTP、文件、数据库、RabbitMQ，进入Spring Integration之后，全部统一包装成这个Message对象。

Spring Integration 的核心组件（通用组件，不是MQTT专属）

Message：统一消息载体
MessageChannel 消息通道：消息在组件之间传递的管道，类似队列。上游组件把Message丢进channel，下游从channel拿消息。
Adapter 适配器 ：外部系统和Spring Integration内部消息流水线的桥梁
- InboundAdapter 入站适配器：外部系统 → 流入Spring应用（收数据）
- OutboundAdapter 出站适配器：Spring应用 → 发送到外部系统（发数据）

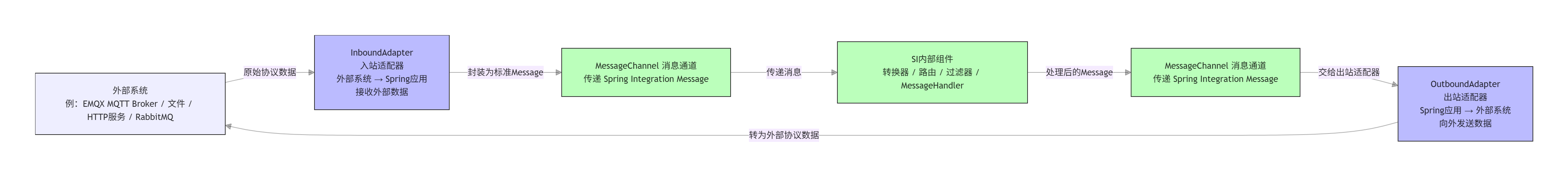

入站链路（Inbound，收消息）

外部系统 →【原始协议报文】→ InboundAdapter

(1). InboundAdapter 和外部系统建立连接（MQTT 就用 Paho 底层）

(2). 接收外部原始数据（MQTT payload、topic 等）

(3). 适配器做协议转换 ：把外部原始数据，包装成 Spring Integration 标准Message（MessageHeaders + payload）

(4). 将标准 Message 投递到内部MessageChannel消息通道

(5). 消息通道把 Message 交给下游组件（路由、转换器、MessageHandler 执行业务）

一句话：InboundAdapter 负责【接入、接收、协议转 SI 标准 Message】
出站链路（Outbound，发消息）

SI 内部组件处理完 → MessageChannel → OutboundAdapter →【外部协议报文】→ 外部系统

(1). 业务处理完成后，生成 Spring Integration 标准Message

(2). Message 通过消息通道送到 OutboundAdapter

(3). 适配器反向协议转换 ：把 SI 的标准 Message，拆包转换成外部系统能识别的协议报文

(4). 通过底层客户端（MQTT 场景就是 Paho）发送给外部系统（EMQX Broker）

一句话：OutboundAdapter 负责【把 SI 的 Message，转成外部协议并发送出去】

MessageHandler 消息处理器：消息通道下游，拿到Message做处理、转换、路由、业务逻辑。
其他：消息路由器、转换器、过滤器、聚合器（EIP模式组件）

重点：Spring Integration本身并不内置MQTT能力 ！

Spring Integration只是一套通用消息流水线框架。想要对接MQTT，需要单独的扩展模块：spring-integration-mqtt

二、各个组件层级关系（由底层到上层）

复制代码

【最外部】EMQX（MQTT Broker消息服务器）
        ↑↓ MQTT协议(TCP)
【底层客户端】Eclipse Paho Java Client（原生MQTT客户端，处理TCP、心跳、重连、MQTT报文）
        ↑↓
【Spring集成扩展模块】spring-integration-mqtt
        → 它是Spring Integration的一个**适配器扩展包**，封装Paho，提供 MQTT InboundAdapter / MQTT OutboundAdapter
        ↑↓
【核心框架】Spring Integration（通用消息流水线框架，定义Message、MessageChannel、MessageHandler这套消息模型）
        ↑↓
【业务代码】自定义 MessageHandler（我们自己写业务逻辑，解析消息、分流、执行业务）

层级拆解讲解

Eclipse Paho

纯底层MQTT客户端，和Spring无关，只懂MQTT协议。

缺点：没有统一消息模型，断线重连、订阅、回调都要手写。
spring-integration-mqtt

✅ 属于Spring Integration生态的扩展模块（adapter实现）

✅ 底层调用Paho

✅ 实现了Spring Integration规范的InboundAdapter

作用：把Paho收到的原生MQTT消息，转成Spring Integration标准Message，丢进消息通道。

一句话：spring-integration-mqtt = MQTT专用适配器实现，是Spring Integration众多适配器中的其中一种（还有ftp、jdbc、http、rabbit等适配器）
Spring Integration（父框架）

定义整套消息流水线规范：Message、通道、适配器、处理器。

spring-integration-mqtt写的MQTT适配器，必须遵守Spring Integration定义的这套接口规范 。

不管你接入MQTT还是RabbitMQ，在框架内部，消息都是同一个Message对象，下游MessageHandler写法逻辑统一。
自定义MessageHandler

属于Spring Integration下游组件，是我们业务开发写的代码。

从消息通道拿到框架传过来的Message，做解析、分流业务。

注意：这个MessageHandler是Spring Integration接口的MessageHandler，不是MQTT专属。

三、完整消息流转（串起所有组件）

仿真设备（MQTT发布者） → EMQX Broker

→ spring-integration-mqtt 的 MQTT InboundAdapter

InboundAdapter底层用Paho建立MQTT长连接，订阅主题，接收MQTT消息
将原生Paho消息（payload、topic、qos）封装成 Spring Integration Message

→ 把Message放入 MessageChannel（消息通道）

→ 消息通道把Message交给下游 自定义MessageHandler

→ MessageHandler解析payload，按主题/消息类型分流，执行业务

四、关键区分（容易混淆的点）

Spring Integration ≠ MQTT客户端

Spring Integration是通用消息流水线框架 ，可以对接各种中间件/外部系统。

spring-integration-mqtt只是它众多外接适配器的其中一个。

类似：Spring Integration是水管系统；spring-integration-mqtt是接入MQTT的一个水管接头；Paho是接头里面的底层通信零件。
InboundAdapter 不是Spring Integration独有概念，是EIP通用概念

spring-integration-mqtt提供的是MQTT实现版本的InboundAdapter 。

Spring Integration还有别的InboundAdapter：比如FileInboundAdapter读文件、HttpInboundAdapter接收http请求。
MessageHandler是Spring Integration的通用接口

不管消息来源是MQTT、文件还是HTTP，下游都可以用MessageHandler处理消息。

我们写的业务处理器，实现的就是Spring Integration的MessageHandler接口。

五、学习思路补充

Spring Integration：重点理解 EIP思想 + Message+MessageChannel+Adapter+MessageHandler这套消息模型，不用死记所有组件。
spring-integration-mqtt：是Spring Integration的MQTT适配器扩展，底层封装Paho。开发时只用这个模块，不直接操作Paho原生API。
Paho：MQTT底层协议客户端，只用来理解原理，业务代码不直接使用。
EMQX：MQTT Broker，消息中转服务器，和Spring无关，只是MQTT服务端。

六、速记口诀

Spring Integration是通用消息流水线，遵循EIP；

spring-integration-mqtt是它的MQTT适配器扩展，底层封装Paho；

InboundAdapter接收MQTT消息转为统一Message；

MessageChannel传递消息，MessageHandler执行业务；

EMQX是MQTT服务端，负责消息转发。
