可调OVP/OCP USB限流保护芯片IC的50μs过流响应测试

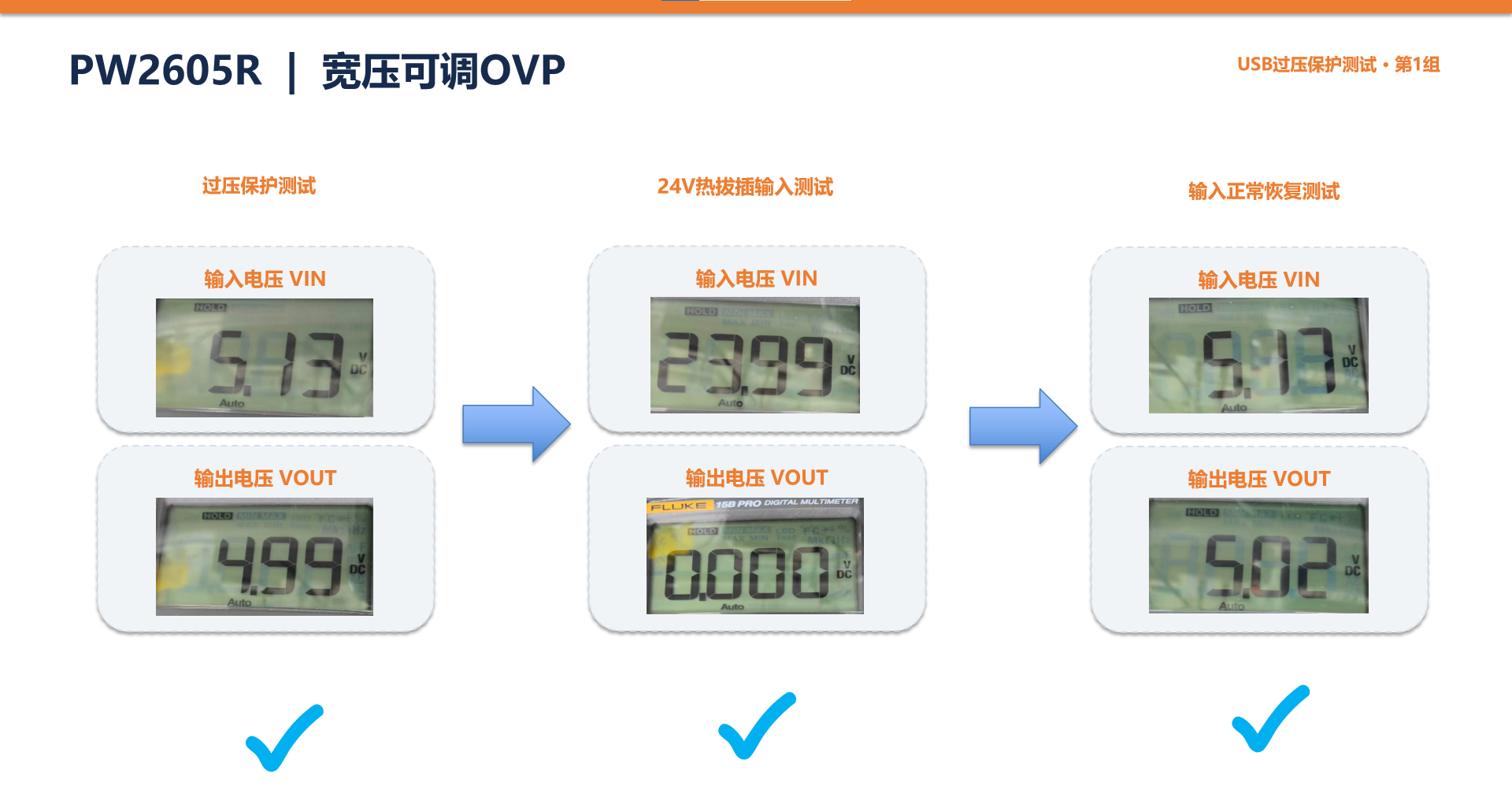

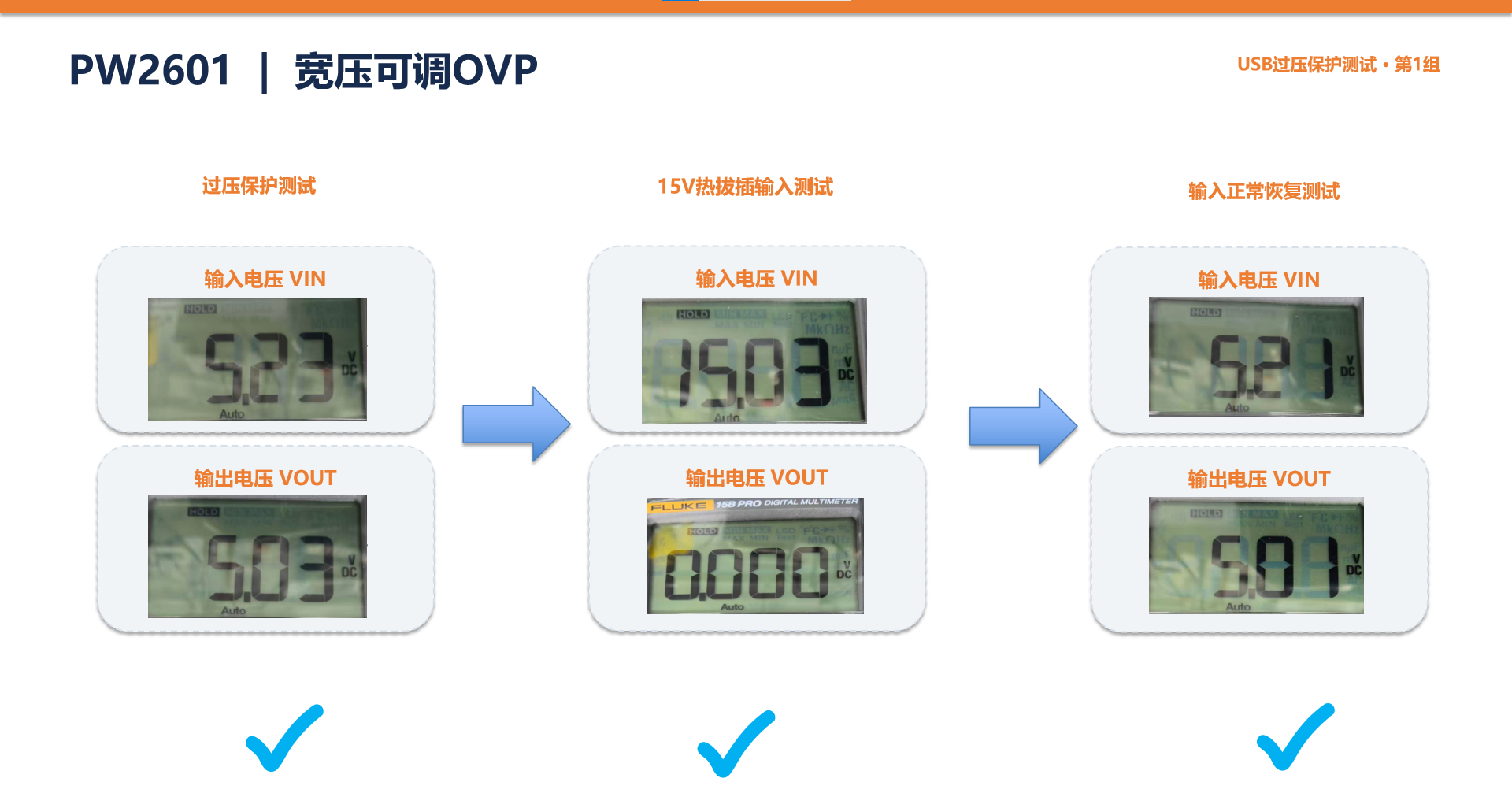

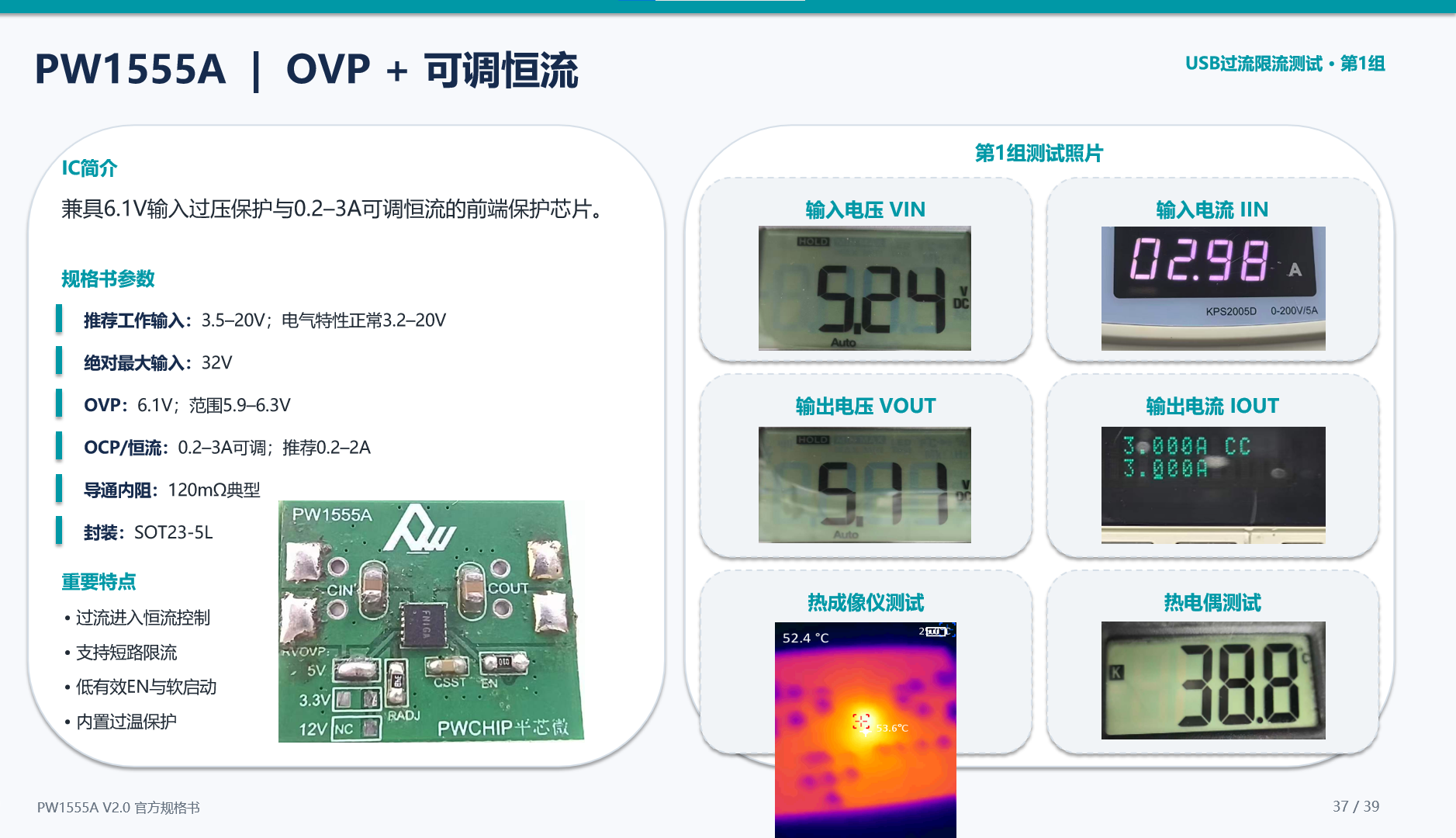

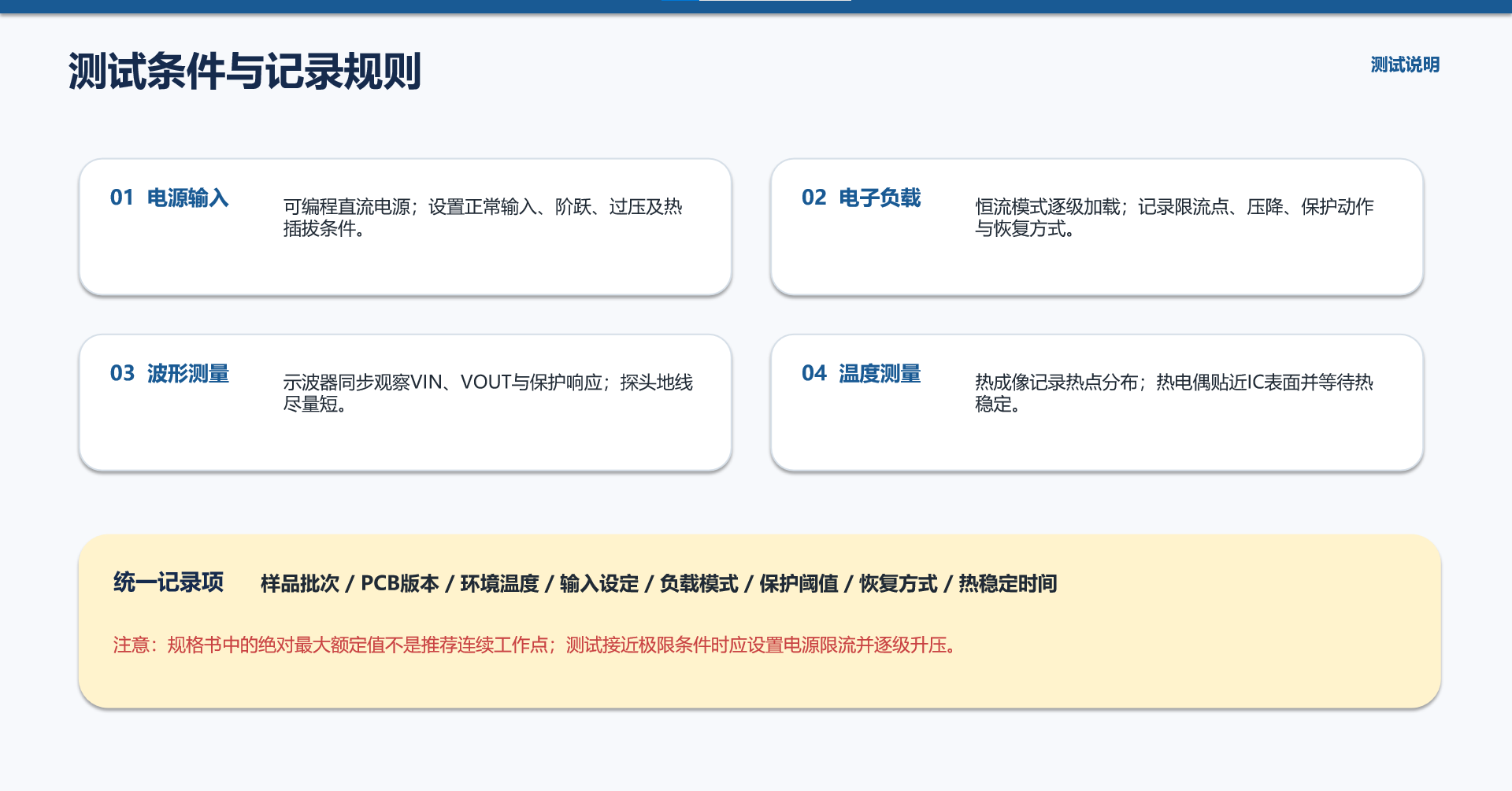

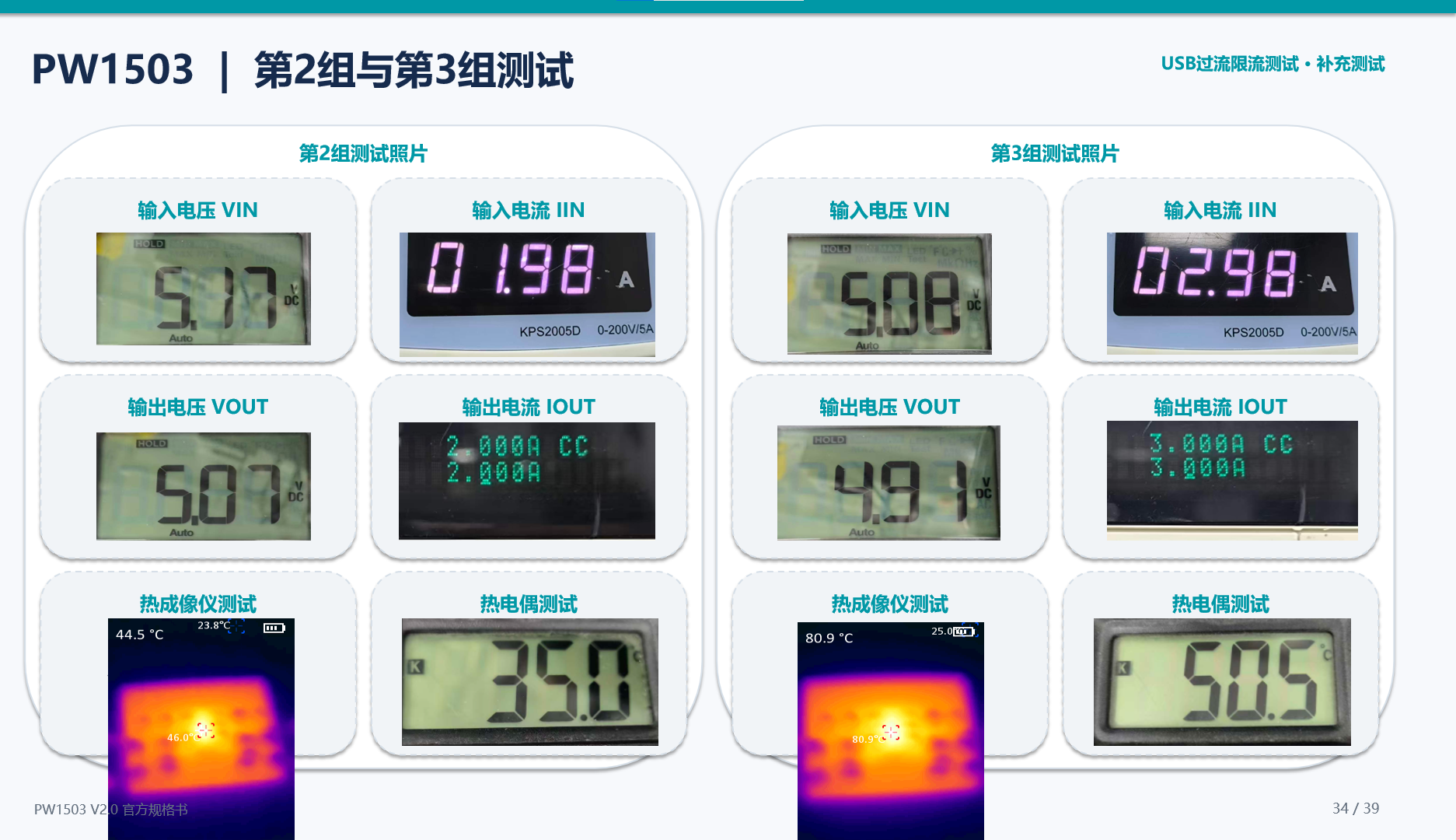

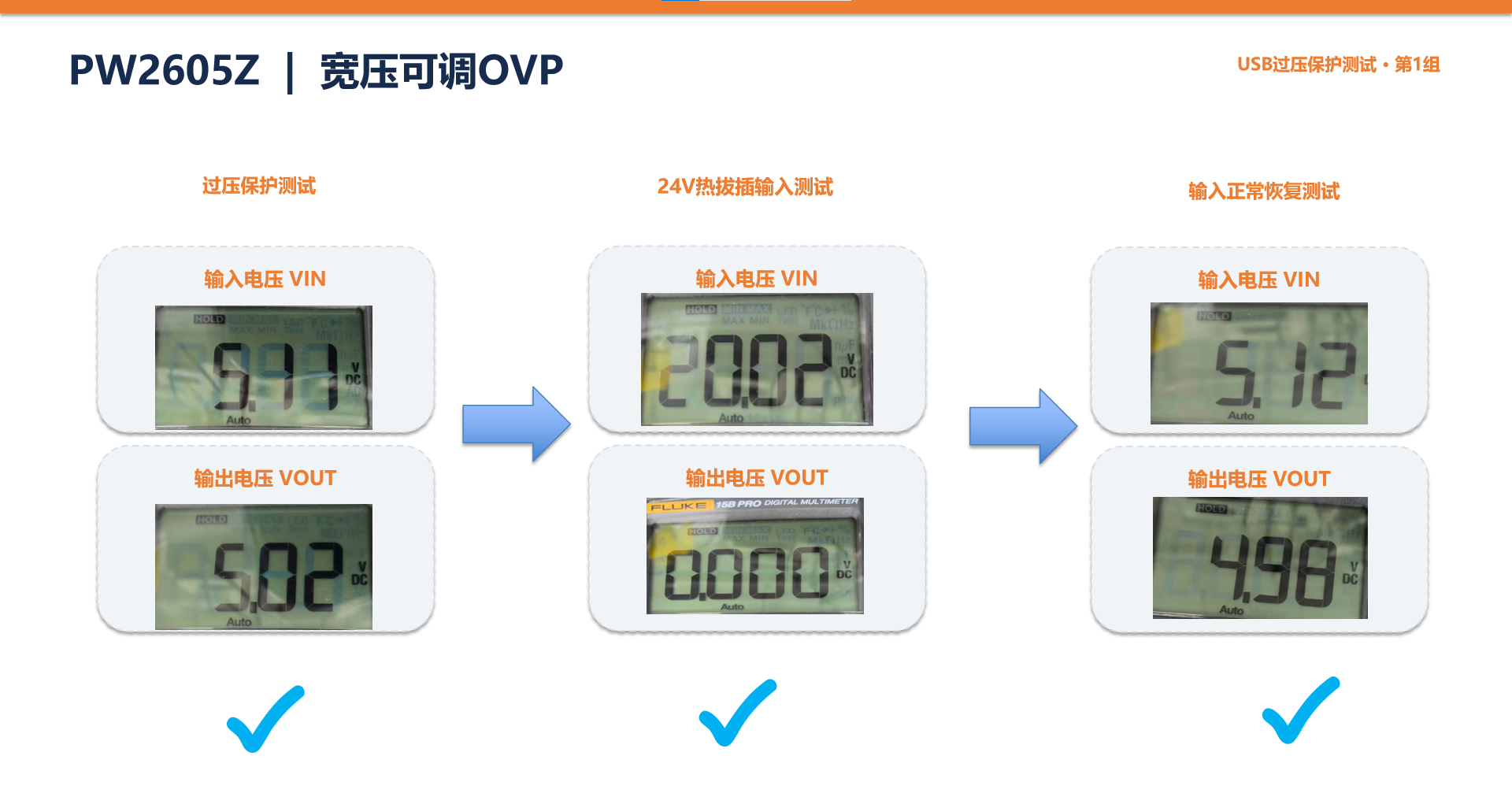

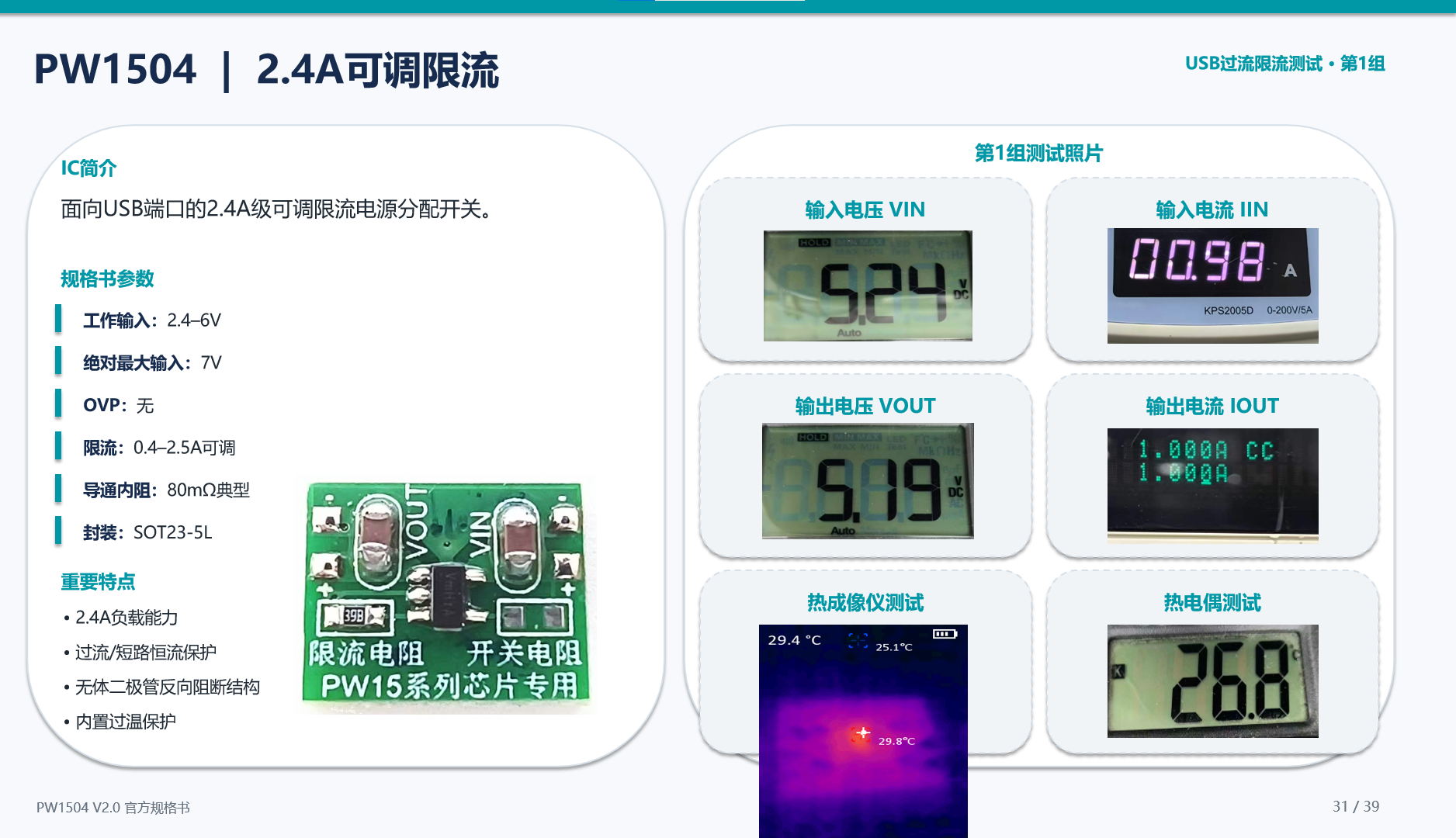

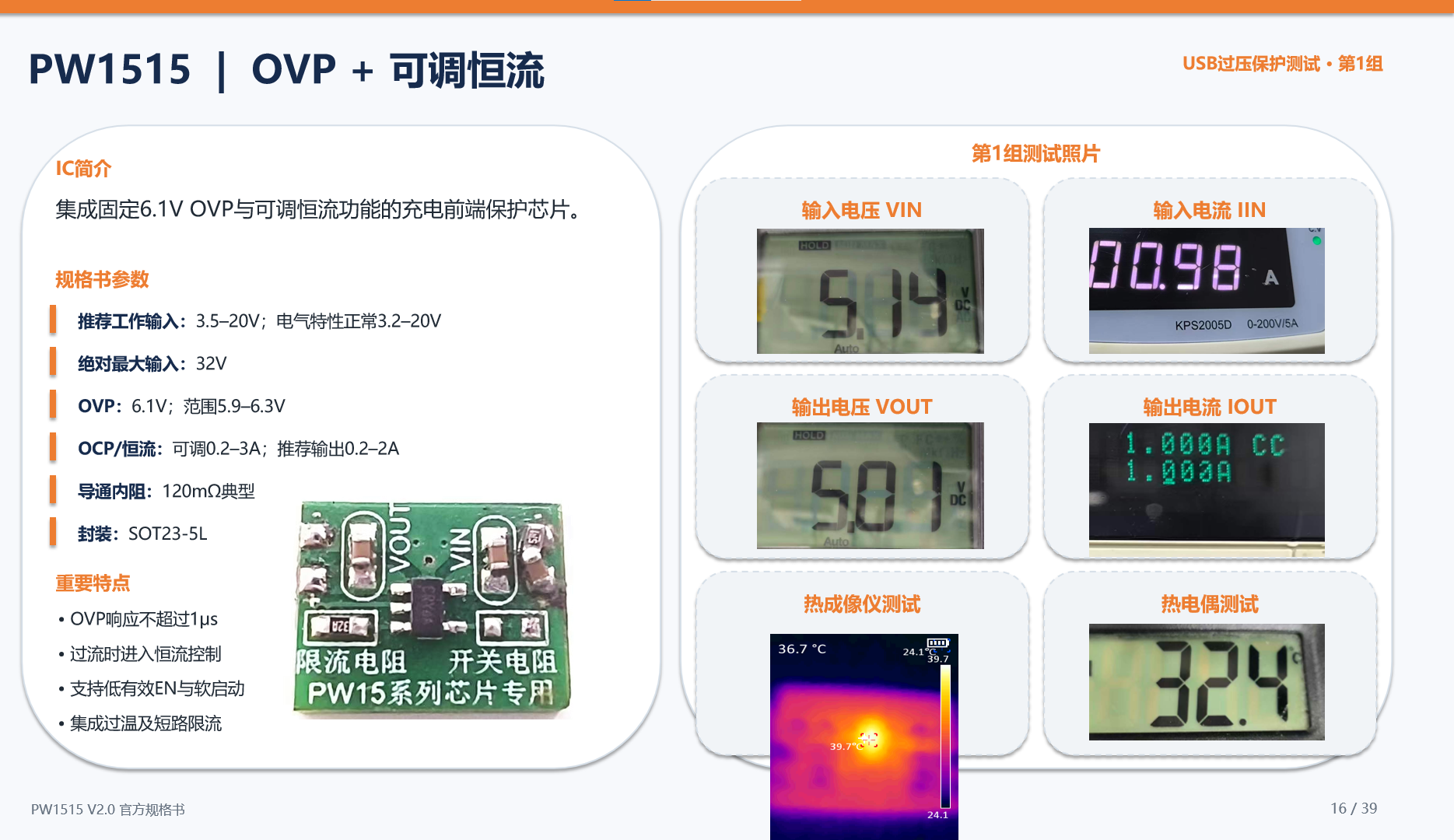

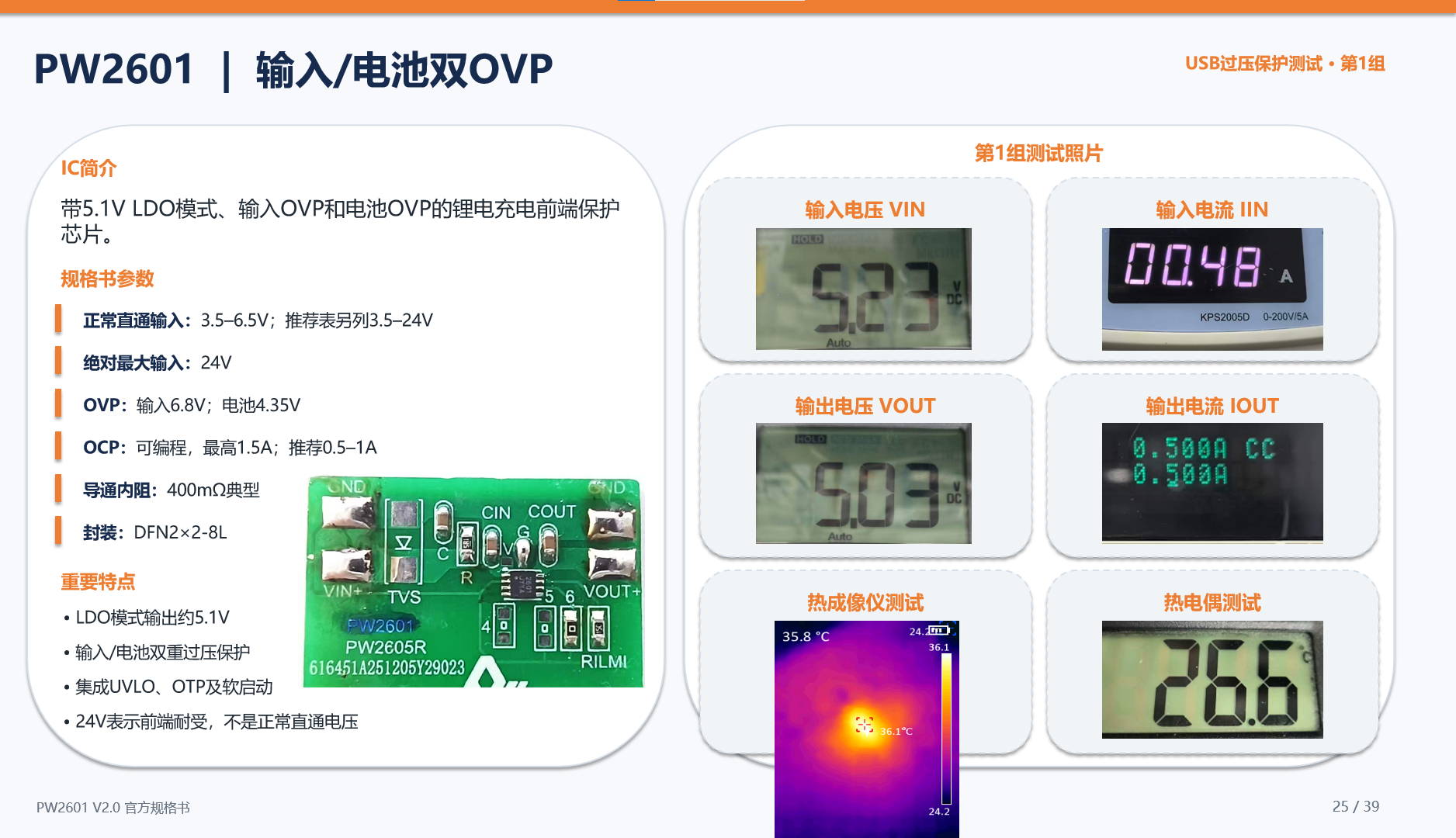

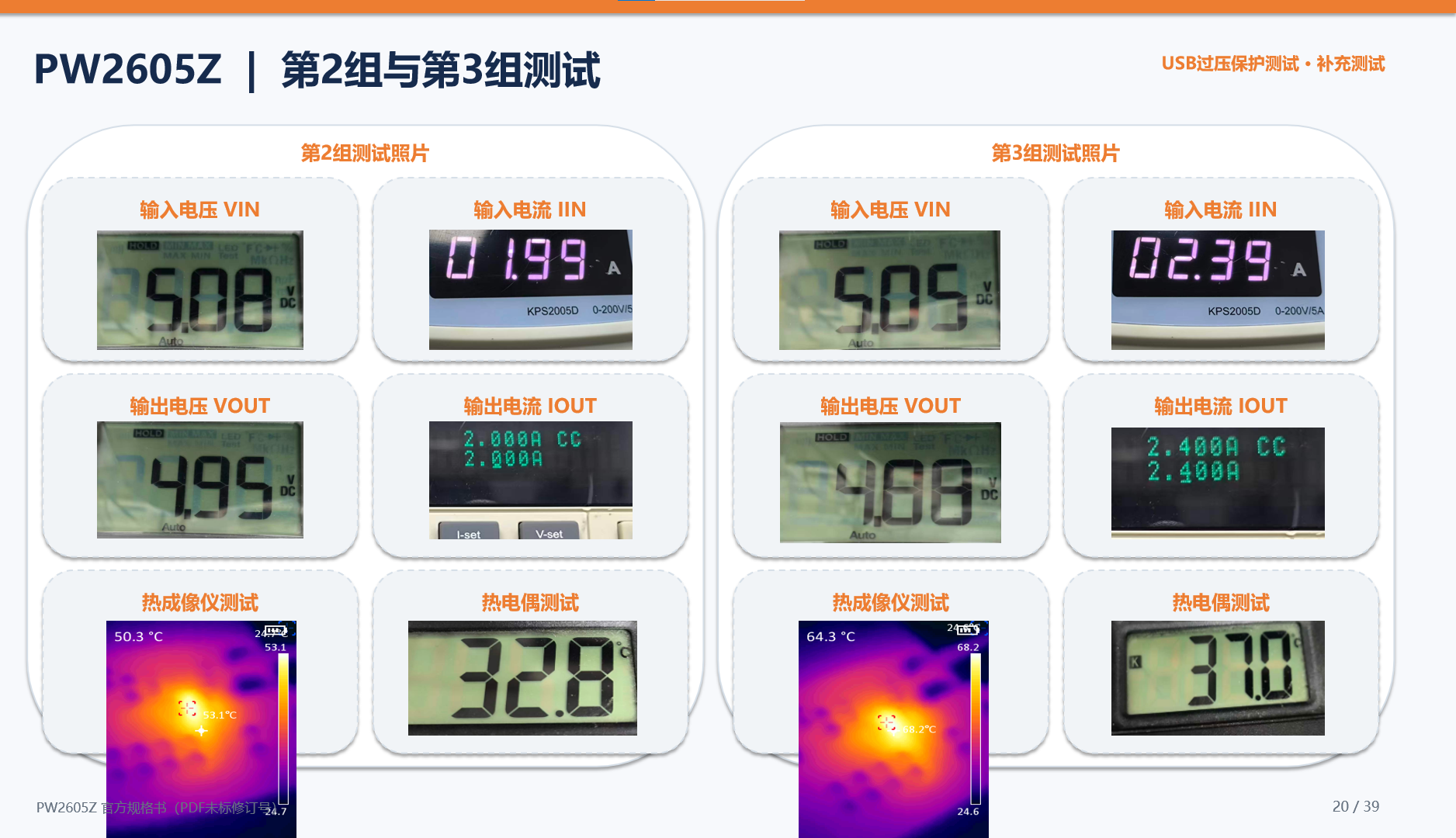

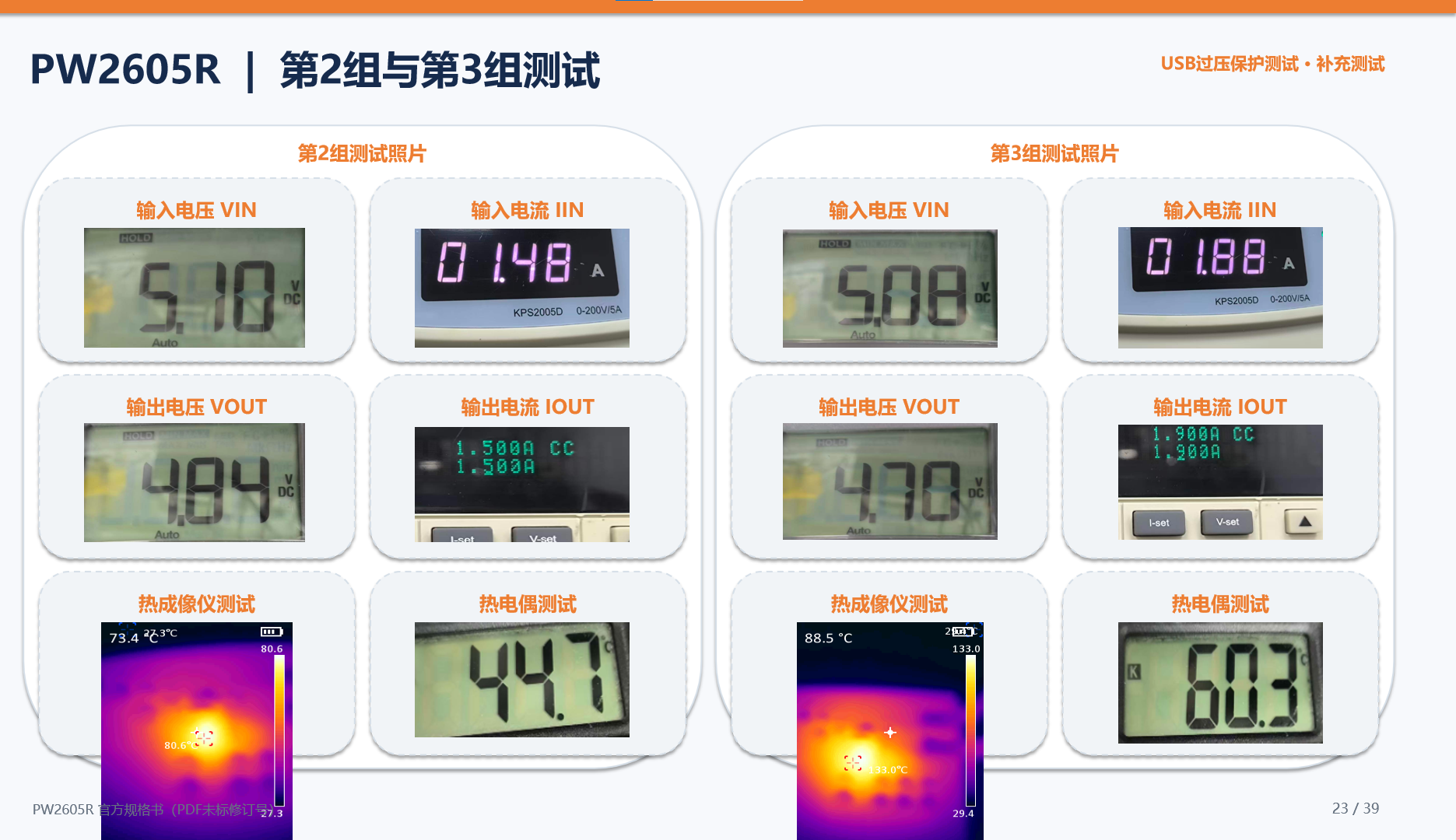

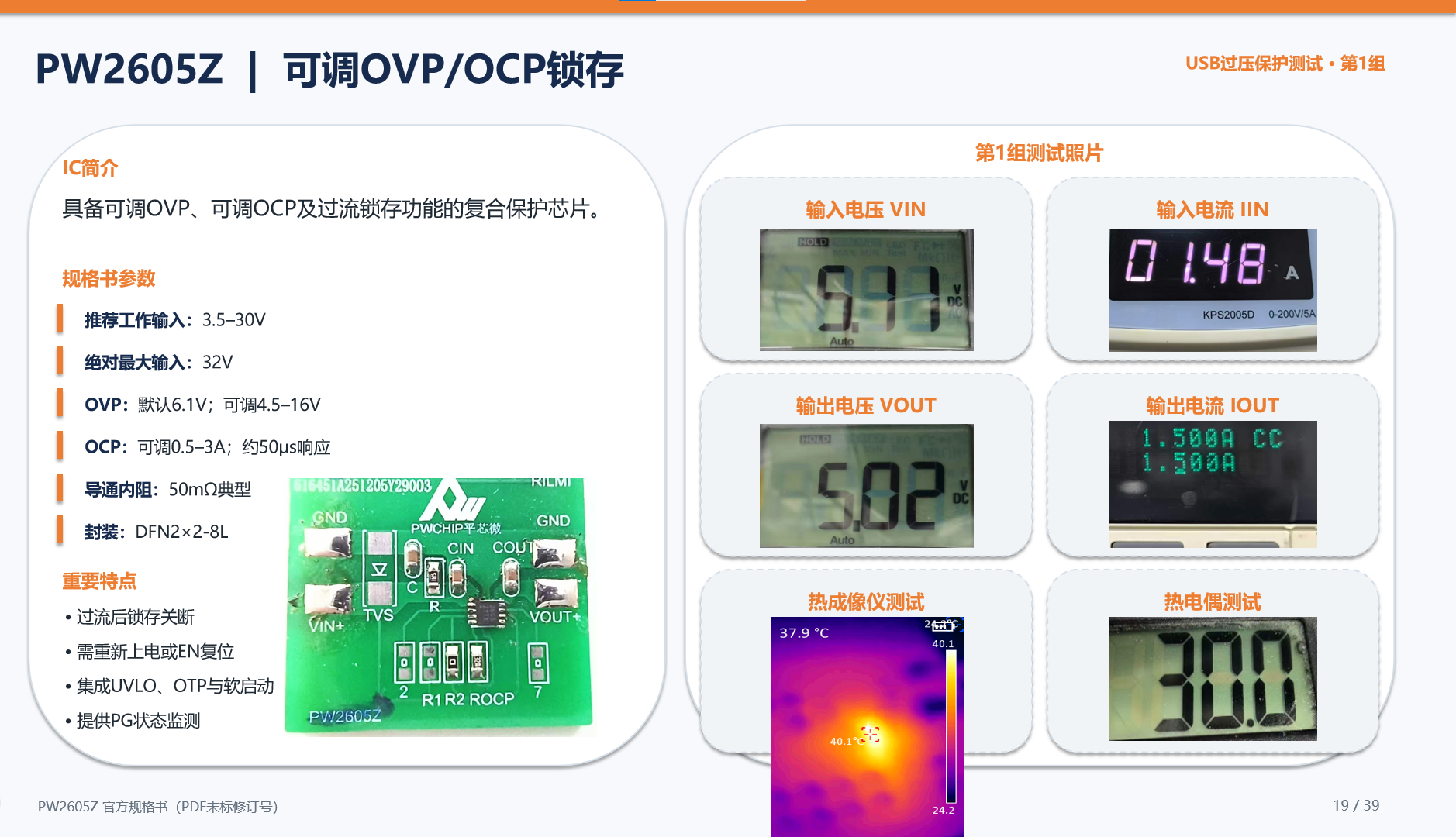

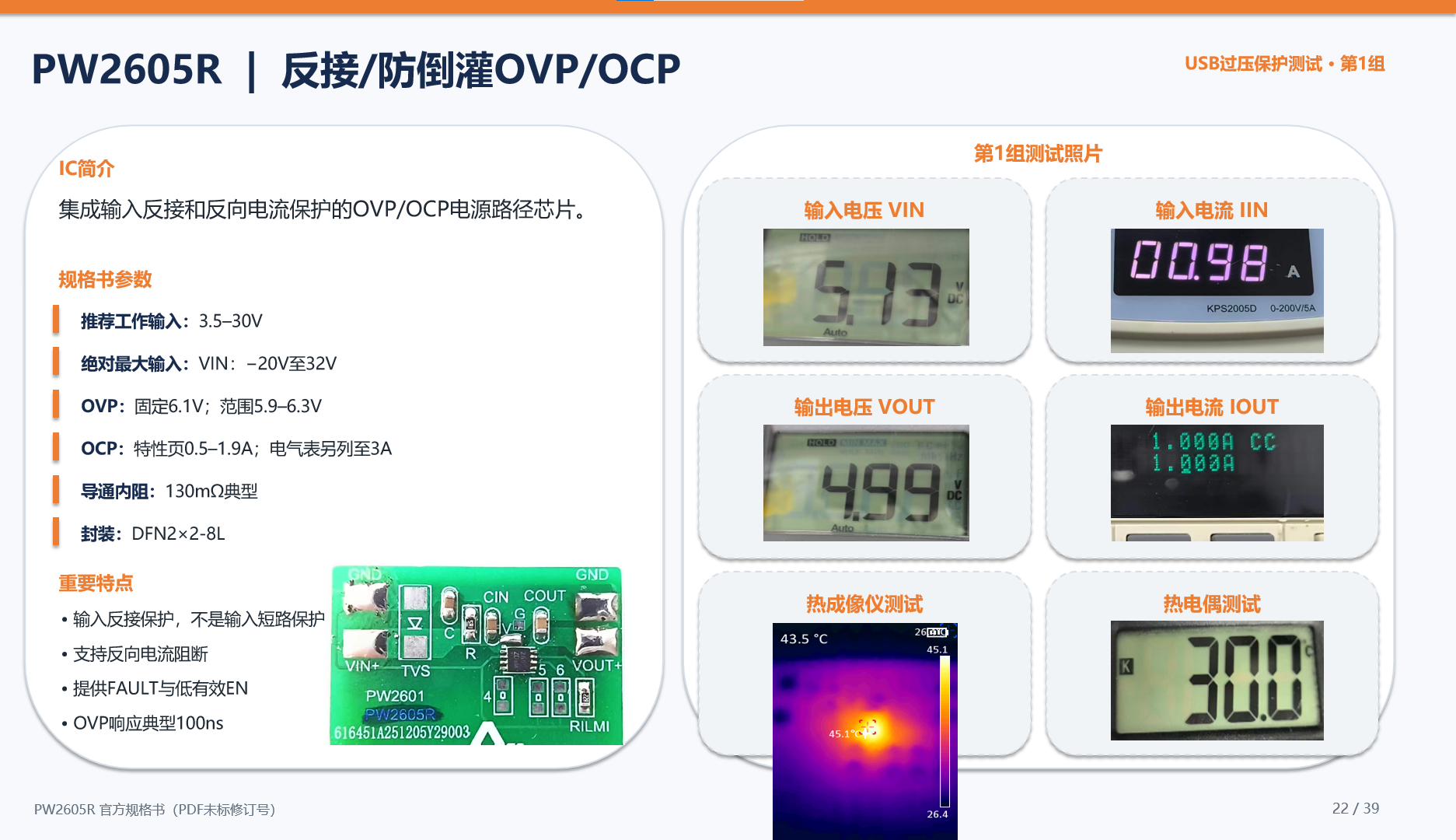

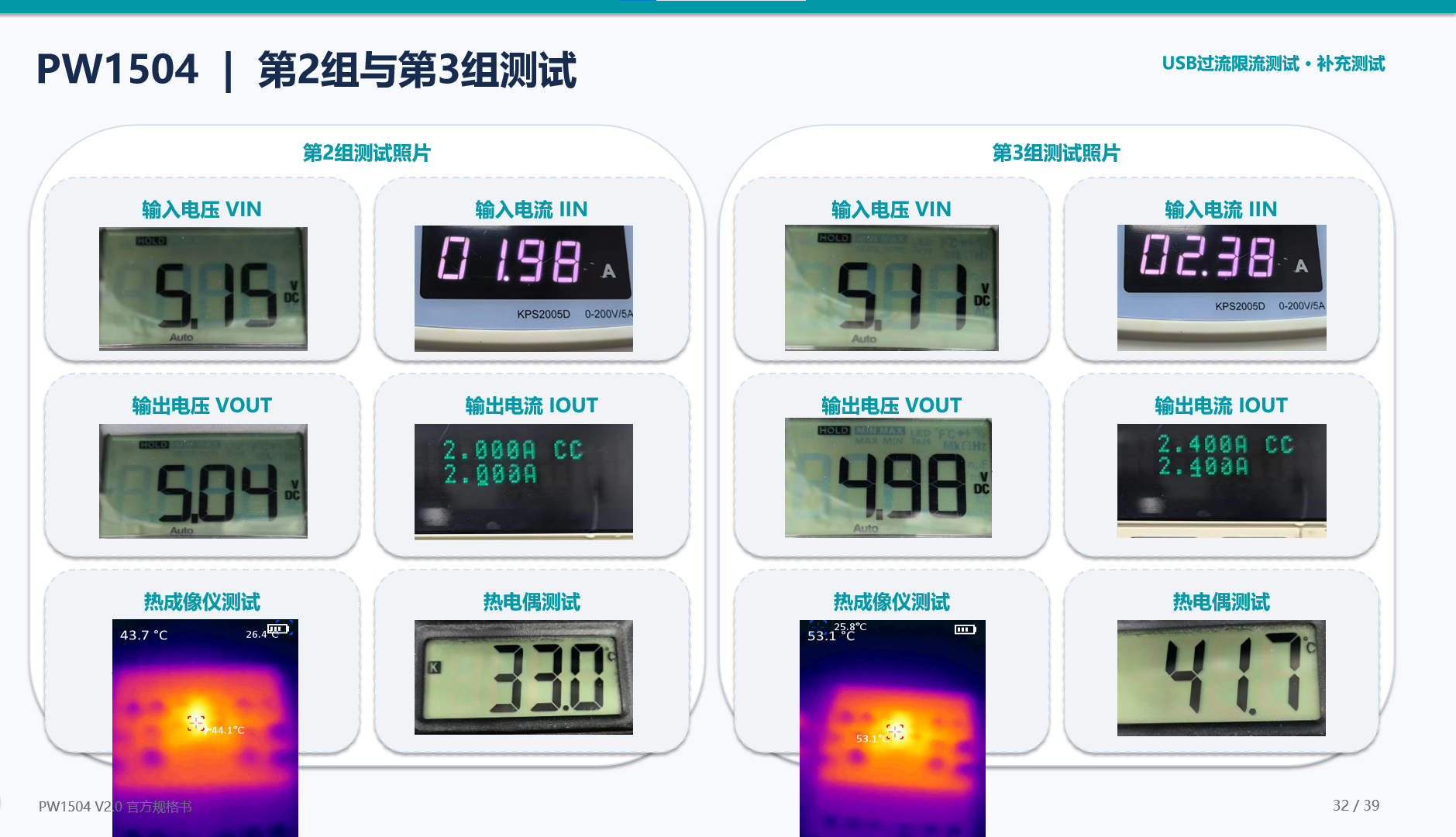

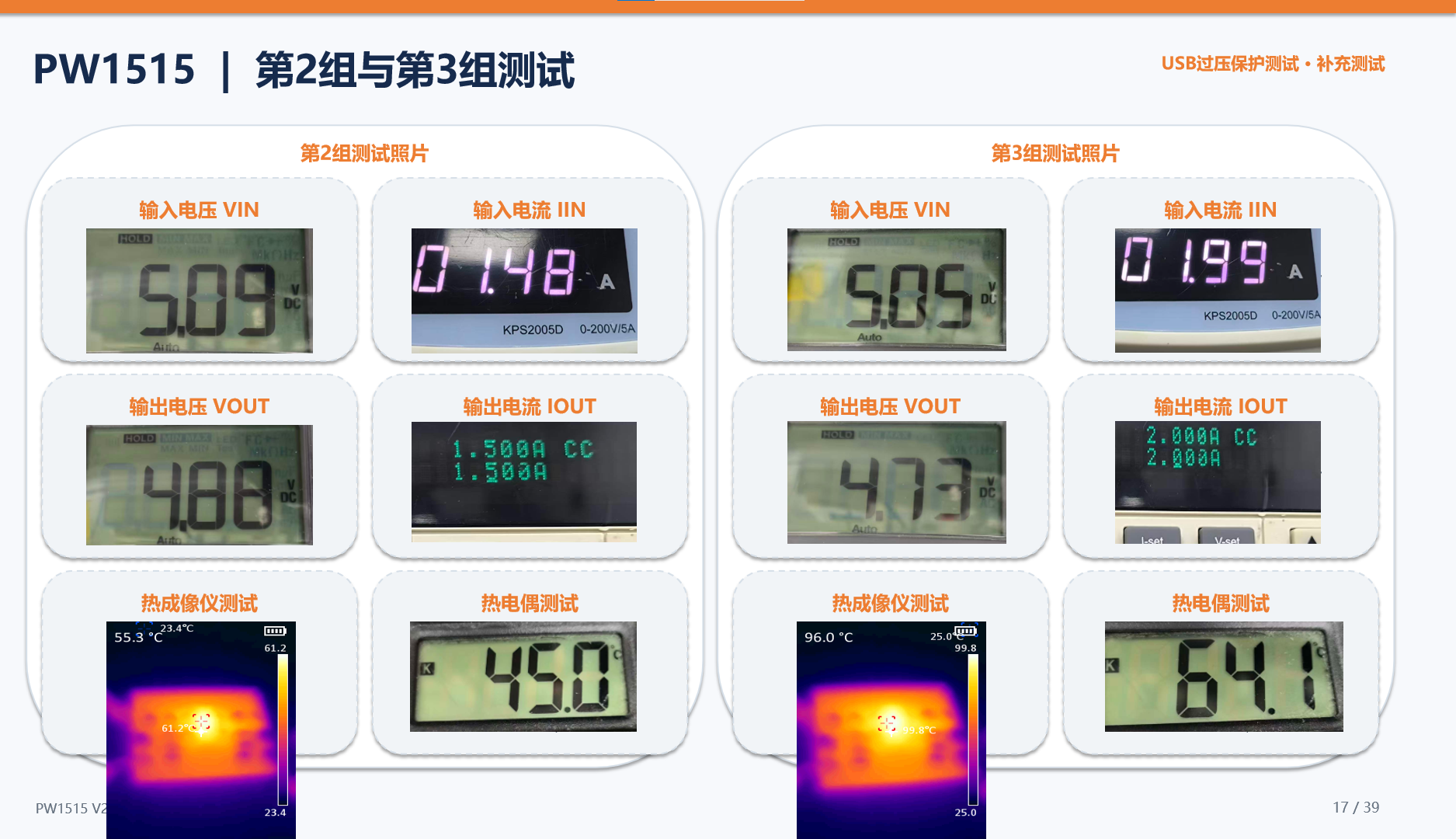

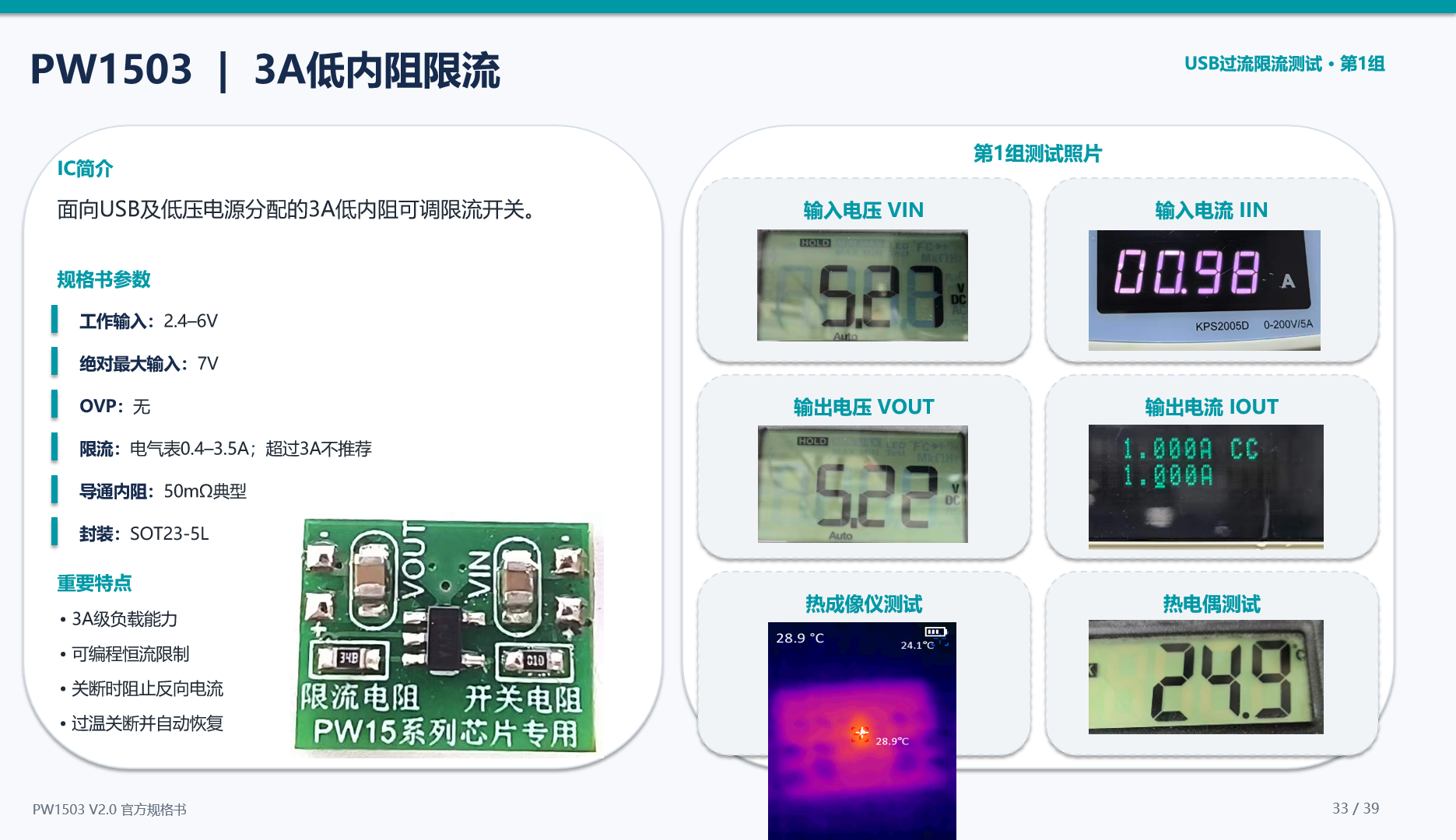

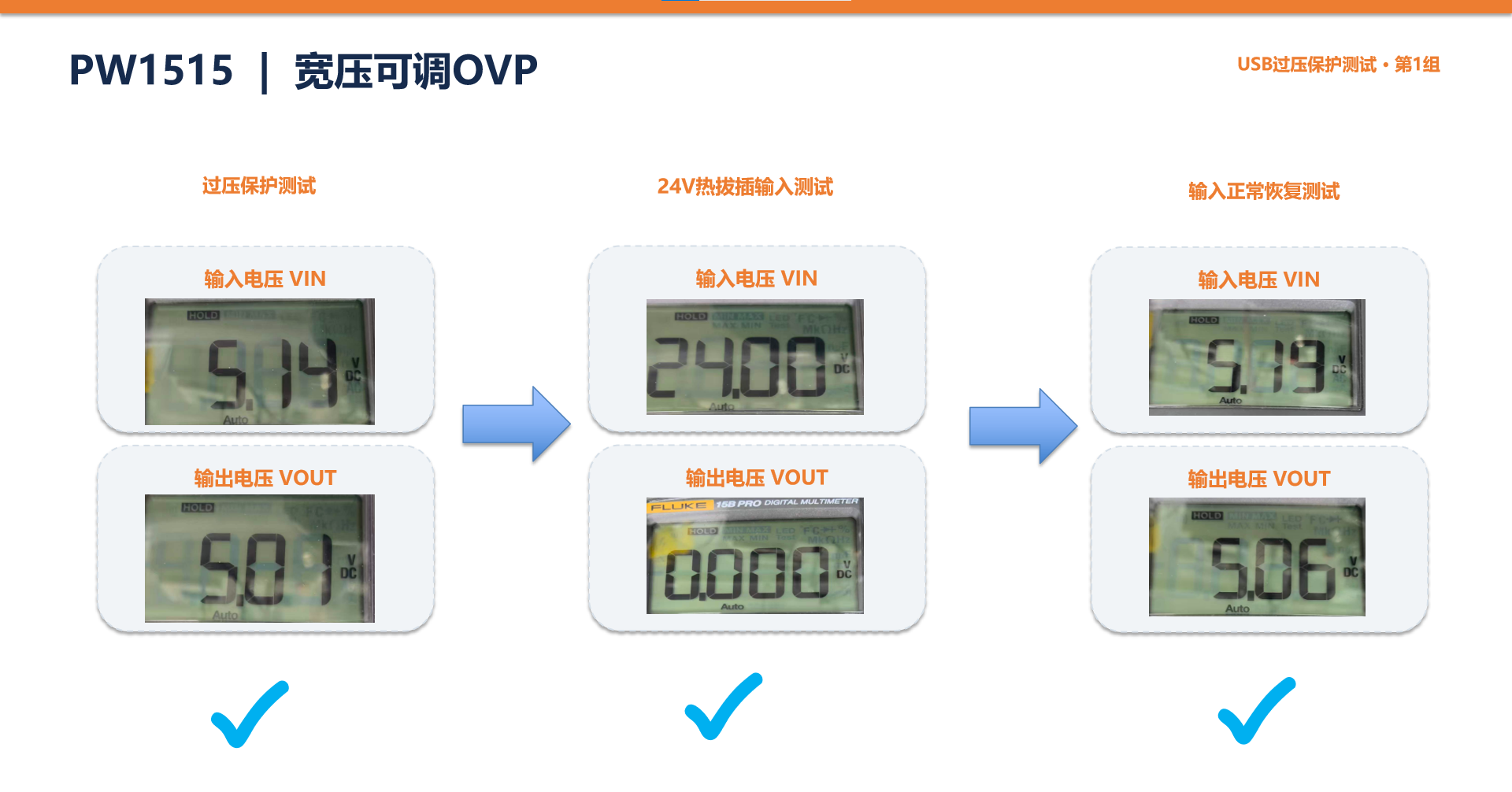

这份PPT详细展示了多款USB过流限流保护芯片的完整测试数据,涵盖PW2605Z、PW2601、PW15系列及大电流QFN12封装产品。测试严格遵循可编程直流电源、电子负载、示波器与热成像仪的标准流程,每组均记录VIN、VOUT、IIN、IOUT及温度数据,验证了过压保护、过流锁存、热拔插及反接保护等核心功能。产品覆盖3.5V-30V宽输入范围,限流点从0.5A至5A可调,导通内阻低至30mΩ,响应速度最快达50μs,并集成UVLO、OTP与软启动。实测过压保护动作可靠,热拔插恢复稳定,温升控制良好,充分满足USB端口、锂电前端及大电流电源路径的高可靠性防护需求。
