UART串口通信示波器波形测试

1.鳄鱼夹接GND,探头接方波端

2.调节电压精度和时间精度,直到输出稳定的波形

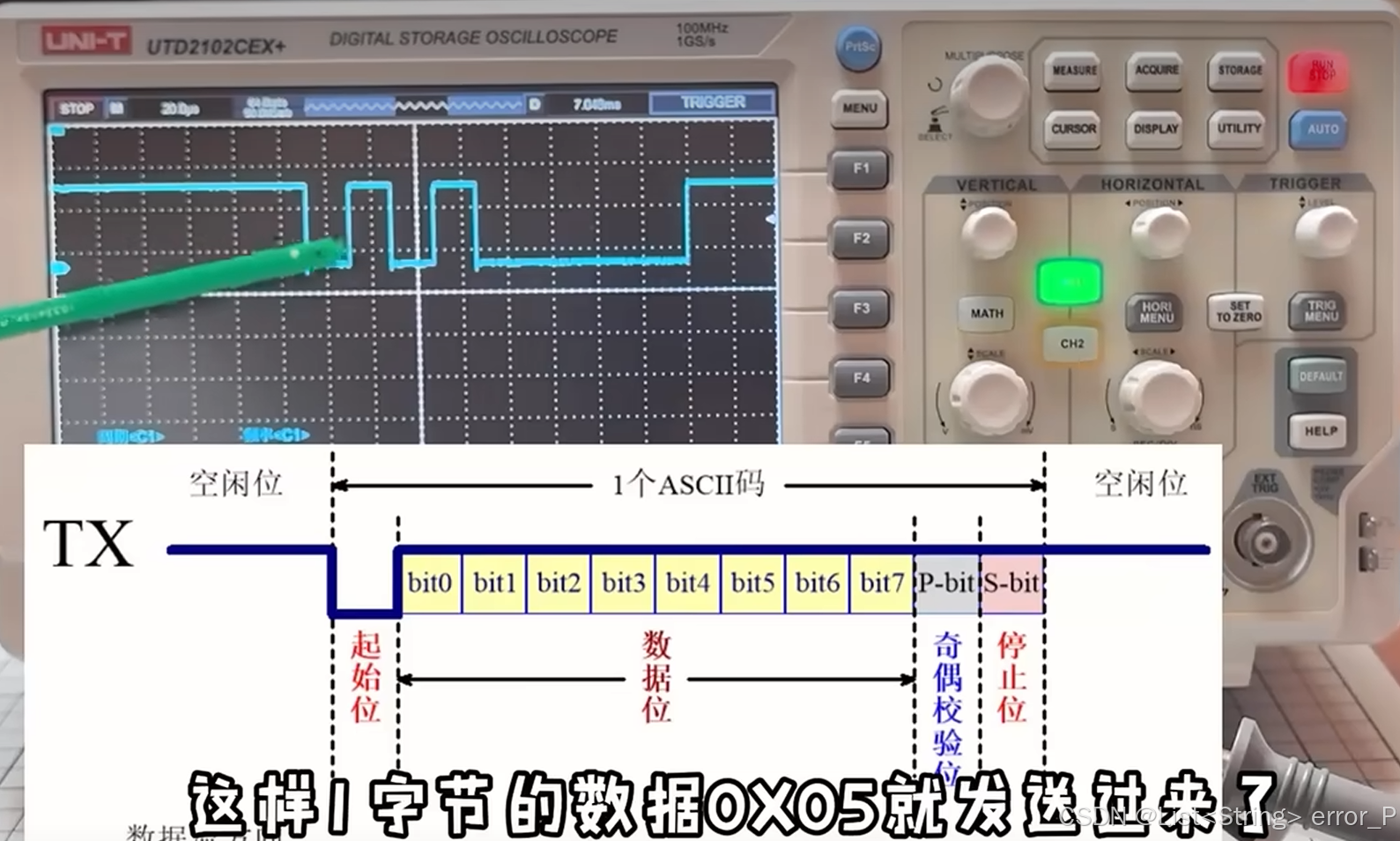

3.按暂停查看一个字节发送的数据

4.用到触发功能

选择Trig menu,点击"触发方式-单次"

斜率类型-下降沿,因为串口发送下降沿是起始信号

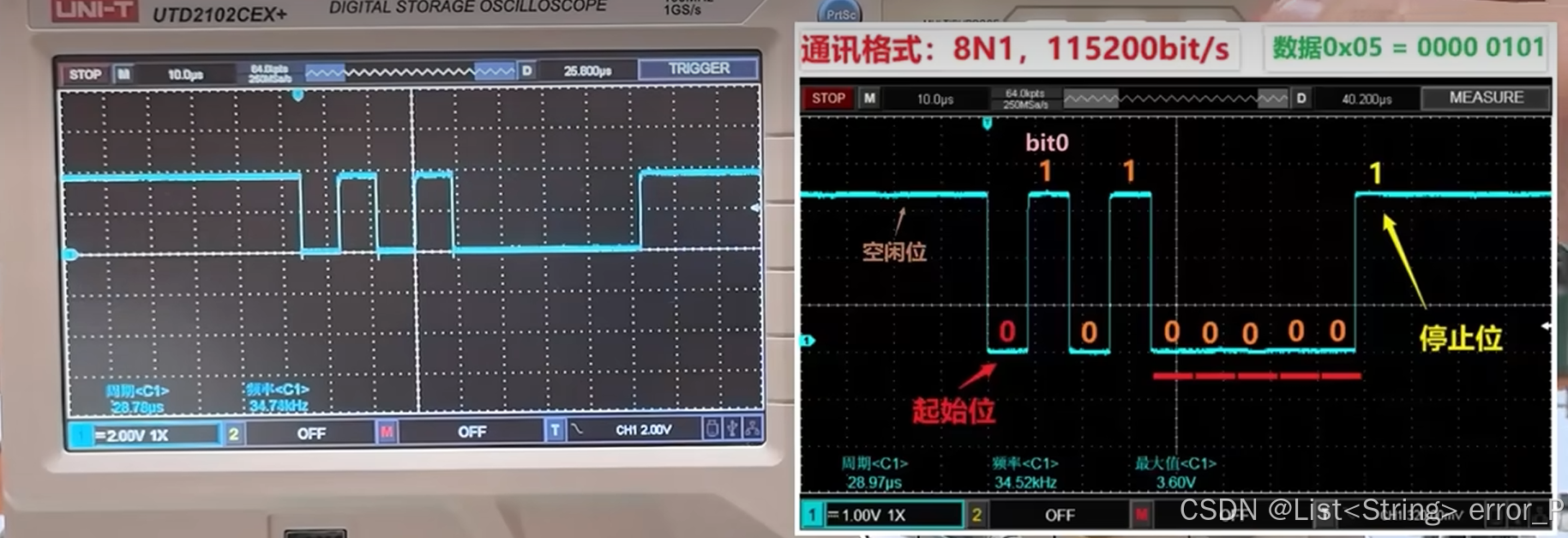

5.点击"RUN",可以看到捕捉的波形
