从零实践 LPC 语音编码：一段 WAV 如何变成 18 字节一帧，又能被听回来

从零实践 LPC 语音编码：一段 WAV 如何变成 18 字节一帧，又能被听回来

这是一篇"动手型"文章。所有结论都来自对一段真实 hello.wav 的实际编码、解码与听感验证，配套脚本均可复现。读完你会对"线性预测编码(LPC)到底是什么、残差为什么是灵魂、CEL中为什么比朴素 LPC 自然"有确切的体感，而不是停留在公式。

---

0. 为什么写这篇

LPC 教科书里常从差分方程 x[n] ≈ Σ aₖx[n−k] 讲起，但很少有人告诉你：

• 一段 5 秒的语音，到底怎么"切"才合理？
• 算出来的 16 个系数，是怎么"压缩"的？比原始还多啊？
• 解码端根本没有原始样本，它凭什么能听出"hello"？
• 为什么朴素 LPC 合成听着像机器人，而手机通话却很自然？

这篇文章用一条真实语音，把这些问题逐个敲实。

---

1. 先看清你的原材料

实验素材：hello.wav，单声道、16bit、16000Hz、80000 帧、时长 5.0s、文件 160044 字节。

import wave, numpy as np
w = wave.open('hello.wav', 'rb')
print(w.getnchannels(), w.getsampwidth()*8, w.getframerate(), w.getnframes())
# 1 16 16000 80000

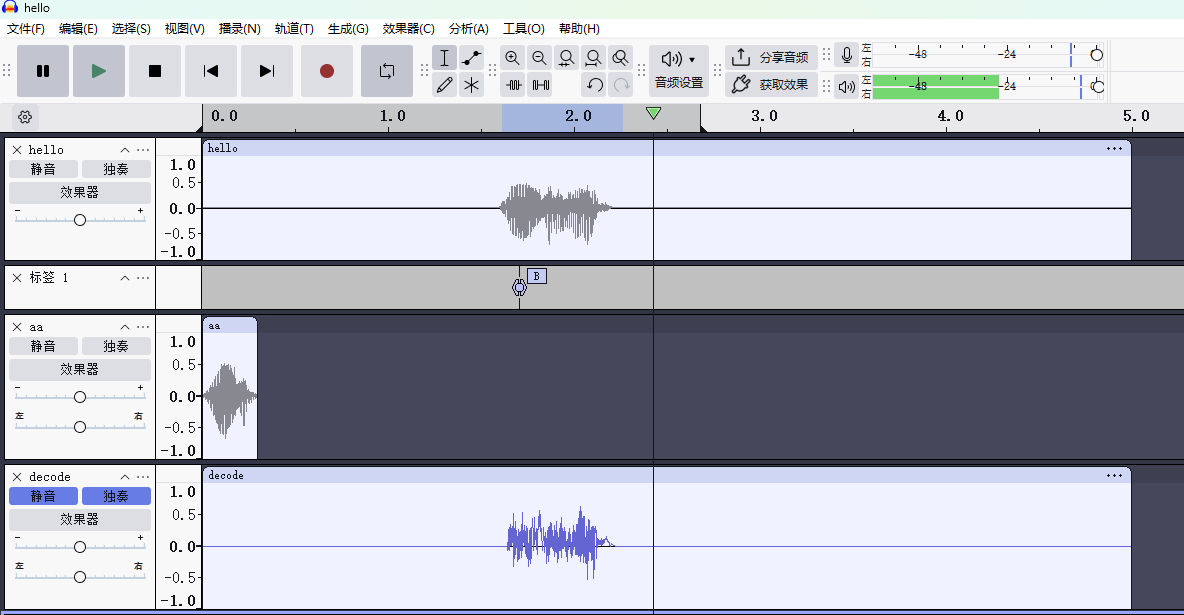

先回答"能量主要在哪段时间"------把语音按 0.5s 一段算 RMS：

能量集中在 1.5s ~ 2.5s，峰值在 ~1.5s；其余约 3 秒基本是静音(±1 量化噪声)。

这引出第一个实践要点：语音编码必须区分"有声段"和"静音段"，否则一半码率都浪费在噪声上了。

---

2. 怎么切帧：FRAME / HOP / 阶数

LPC 是局部模型------语音的谱在 10ms 量级内近似平稳，所以按帧处理：

参数	取值	含义
FRAME	160 样本 = 10ms	每次喂给 LPC 的输入长度
HOP	80 样本 = 5ms	帧移，50% 重叠
阶数 p	16	预测时回看的历史长度 / 输出系数个数

常见误解："p=16 是不是只用当前帧最后 16 个样本？"------不是 。p 是 LPC 阶数，意思是"用每个样本前面紧邻的 16 个样本做线性预测"，从而解出 16 个系数。帧长(160)和阶数(16)完全独立。

5.0s @ 16000Hz，HOP=80 → 帧数 = ⌈(80000−160)/80⌉+1 = 999 帧。这就是后文"999 帧"的来历。

---

3. A 端分析：自相关 → Levinson-Durbin → 残差

对每一帧（先预加重 0.97、加 Hamming 窗）：

def levinson(r, p):                       # 修正版(注意符号)
    a = np.zeros(p+1); a[0] = 1.0; err = r[0]
    for i in range(1, p+1):
        acc = r[i] - sum(a[j]*r[i-j] for j in range(1, i))
        k = acc/err; a[i] = k
        for j in range(1, (i+1)//2):
            t=a[j]; a[j]=t-k*a[i-j]; a[i-j]=a[i-j]-k*t
        if i%2==0: a[i//2]-=k*a[i//2]
        err *= (1-k*k)
    return a

seg = frame * np.hamming(FRAME)                    # 160 个加窗样本
r = np.correlate(seg, seg, 'full')[FRAME-1:FRAME+P+1]   # 自相关 lags 0..16 (共17个)
a = levinson(r, 16)[1:]                            # 16 个 LPC 系数
res = np.zeros(FRAME)
for n in range(FRAME):
    res[n] = seg[n] - sum(a[k-1]*seg[n-k] for k in range(1,17) if n-k>=0)
gain_db = 10*np.log10(np.sum(seg**2)/np.sum(res**2))

取一段真实语音（起点 1.76s，索引 28160--28319）算出：

a[1..16] = [1.227, -0.421, -0.337, 0.374, -0.251, 0.281, 0.146, 0.050,
             0.098, -0.727, 0.867, -0.471, -0.025, 0.187, -0.400, 0.217]
预测增益 gain_db = 10.82 dB

• r 永远是 17 个（lag 0...16，由阶数 p=16 决定，与帧长无关）
• a 永远是 16 个
• res 是"预测不掉"的部分 = 真实激励（残差）

gain_db 衡量 LPC 拟合多好：语音段常 10--30dB，意味着残差能量只有原信号的 1/10~1/1000。

---

4. 为什么 LPC 系数要换成 LSP 再量化

直接传 a[1..16] 有俩问题：数值敏感（小扰动就让滤波器不稳定）、不方便插值。工程上转成 LSP（线谱对） ：把 A(z) 拆成 P(z)=A(z)+z⁻¹⁷A(z⁻¹) 与 Q(z)=A(z)−z⁻¹⁷A(z⁻¹)，它们的根都在单位圆上，对应 8+8=16 个角度（即 16 个频率）。量化到 0--8000Hz 的 256 级（8bit）：

cp (P 线 8 个 8bit 码) + cq (Q 线 8 个 8bit 码) = 16 字节/帧

解码端用逆 LSP 把这 16 个频率码重建回 a[]（8bit 量化引入的 a 最大误差约 0.035，很小）。

至此一帧的"谱包络"被压成 16 字节。

---

5. 极简 LPC Codec（不传残差）：robot 音

把一帧打包成 18 字节并写出：

# 每帧: 16字节LSP + 1字节(清浊<<7 | 基音) + 1字节(增益gcode)
f.write(bytes(cp)); f.write(bytes(cq))
f.write(np.uint8((voiced<<7)|(pitch&0x7F)))
f.write(np.uint8(gcode))                  # gcode = 残差RMS量化成的1字节

解码端只读这 18 字节 ，靠 voiced/pitch 造合成激励（浊音=脉冲串、清音=噪声），过 1/A(z)：

def synth_frame(a, voiced, pitch, gcode, FRAME):
    target = gcode/31.0 * 1024.0
    if gcode == 0 or target < 1e-6: return np.zeros(FRAME)   # 静音
    exc = np.zeros(FRAME); exc[0::pitch] = 1.0 if voiced else 0
    if not voiced: exc = np.random.randn(FRAME)
    exc = exc/np.sqrt(np.mean(exc**2)+1e-9) * target
    y = np.zeros(FRAME)
    for n in range(FRAME):
        y[n] = exc[n] + sum(a[k-1]*y[n-k] for k in range(1,17) if n-k>=0)
    return y

跑完整文件：

encoded.lpc = 17996 字节, 999 帧, 压缩比 8.9x, 码率 28.8 kbps

但听感是机器人的。原因在下一节被实验钉死。

顺带发现的工程坑（实践价值）

• 静音检测阈值写错 ：eng < 1e-3 远低于真实噪声底（±1 量化噪声 eng≈28），导致静音帧也去算 LSP、还存了"有模有样"的垃圾系数。
• 增益量化上限 GMAX=1024 过大 ：真实残差 RMS 只有 ~1--30，量化后大量帧 gcode=0→整帧静音。这两个 bug 正是"听起来怪"的元凶之一。

---

6. 核心实验：残差传不传，决定一切

把同一段 0.3s 真实元音，做两种重建（同一组 a[]，同一个 1/A(z)）：

方案	激励来源	结果
demo_robotic	合成脉冲串	电子音
demo_natural	真实残差 res	像真人（几乎无损）

y_robotic = synth(exc_pulse, a, 16)     # 激励=合成
y_natural = synth(res,       a, 16)     # 激励=真实残差

demo_natural 只用了一组 a[]（16 个系数）+ 一段 4800 样本的残差，输出与原始最大误差为 0。

但这里有个陷阱 ------demo_natural 把 4800 个残差全传了：

原始 0.3s = 9600 字节
demo_natural "传" = a(16字节) + res(9600字节) = 9616 字节  >  9600

→ 它不压缩，是"膨胀"。所以：

• encoded.lpc（第 5 节）= 残差全扔（只留 RMS）→ 真压缩，机器人
• demo_natural = 残差全传 → 自然，但不压缩

语音 = 慢变的谱包络(a[]，极便宜) + 激励(res，占大部分信息)。压缩必须发生在残差上。朴素 LPC 把残差扔了，所以省码率却机器人；留着残差才自然，却又没压。

---

7. 旁证：16 极点模型本就能"发元音"

用全极点模型造 a/o/e/i/u（把共振峰频率摆成极点），浊音脉冲串激励，能直接听出五个元音------证明 LPC 正是语音的"源-滤波器"模型，元音身份由 a[]（共振峰）决定：

# 女声共振峰(Hz): F2 明显高于男声, 这是女声音色关键
vowels = {'a':[859,1411,2458], 'o':[470,850,2500], 'e':[623,2056,2671],
          'i':[396,2360,2990], 'u':[440,1095,2359]}

但纯合成激励总有"电子味"------再次印证：自然度在残差里，不在极点里。

---

8. 解码端如何处理 50% 重叠（WOLA）

999 帧、HOP=80，相邻帧重叠 80 样本。编码端不处理重叠（每帧独立加窗）；重叠在解码端用**加权重叠相加(WOLA)**消化：

out  = np.zeros((nframes-1)*HOP + FRAME)
norm = np.zeros_like(out)
for fi in range(nframes):
    s = fi*HOP
    out[s:s+FRAME]  += y*win
    norm[s:s+FRAME] += win**2
out = np.divide(out, norm, where=norm>0)    # 校正幅度

重叠的 80 样本是相邻两帧的交叉淡化 ：帧 i 窗尾淡出、帧 i+1 窗头淡入，Hamming 在 50% 重叠满足 w[n]+w[n+80]=1.08（常数，COLA 条件），故无缝。输出总长 (999-1)*80+160 = 80000，一个样本不丢。

---

9. CELP：残差用"索引"传（自然又压缩的中间档）

CEL中（Code-Excited Linear Prediction）的革命性想法：残差不当样本传，而用码本索引+增益在解码端现造。

编码端解码端各存一份相同的码本表。激励 =

excitation = 自适应码本[pitch_lag] × pitch_gain  +  固定码本[fixed_idx] × fixed_gain

传的只是 pitch_lag / fixed_idx / 两个 gain 几个 bit，两边查同一张表就取出同一向量。

一个具体帧格式（教学示例，@8kHz，20ms=160 样本）

┌────────────────── 一帧 132 bit ──────────────────┐
│ 帧头: LSP(10系数, split-VQ) → 3个索引 = 24 bit   │
│ 子帧1: pitch_lag 8 | pitch_gain 4 | fixed_idx 10 | fixed_gain 5  = 27 bit │
│ 子帧2: 同上 27 bit                               │
│ 子帧3: 同上 27 bit                               │
│ 子帧4: 同上 27 bit                               │
└──────────────────────────────────────────────────┘
132 bit / 0.02s ≈ 6.6 kbps

要点：

• LSP 不再传 16 个原始值，而用 split-VQ：10 个 LSP 分组后每去码本查最近一组，只传组号（约 24bit 而非 160bit）。
• 残差位置 ：码流里没有残差样本，只有码本索引；残差是解码端查表生成的。
• 真实标准 G.729：10ms 帧、80bit/帧 = 8 kbps，结构完全一致（LSP split-VQ 18bit + 每子帧 pitch + 固定码本 + 增益 VQ）。

编码/解码端的"约定"（合同）

1. 帧格式：帧长、字段顺序、每个字段 bit 数 → 双方按同序 pack/unpack；
2. 码本表：自适应码本（过去激励移位，靠 pitch_lag 取）+ 固定码本 → 双方各一份完全相同；
3. LSP 量化表：split-VQ 各 stage 码本 → 双方相同，索引 N 取同一 LSP 向量。

这就是"残差用索引传"的完整机制------既比 demo_natural 省（残差压成索引），又比 encoded.lpc 自然（残差形状被码本保住，而非合成脉冲）。

---

10. 完整图景

方案	残差处理	码率	自然度	性质
encoded.lpc（极简 LPC）	全扔，只传 RMS	28.8k	机器人	真压缩（有损）
demo_natural（分析-合成）	全传(样本)	膨胀	真人	无损（不压缩）
CEL中（G.729 等）	传码本索引+增益	6.6~8k	自然	真压缩（有损但像人）

一句话总结 LPC 家族：a[] 负责"音色"（谱包络，极便宜），残差负责"自然度"（占大部分信息）。朴素 LPC 为了省码率丢掉残差→机器人；CEL中把残差用码本紧凑表示→既省又自然。

---

附录：可复现脚本清单

全部脚本位于同一目录，均针对 hello.wav：

脚本	作用
lpc_encode.py / lpc_decode.py	极简 18 字节/帧 LPC codec（机器人音）
analyze_frame.py	定位首个出声帧，端到端走编码+解码
show_160.py	演示一帧 160 样本如何由递归合成
synth_vowel.py / synth_vowel_female2.py	用全极点模型合成 a/o/e/i/u 元音
vowel_natural_demo.py	同一组 a\[\]，脉冲 vs 残差激励对比（证明残差=自然度）
show_overlap.py	WOLA 重叠处理逐样本演示
extract_params.py / aa_demo.py	抽出真实参数并独立用 synth 重建

文中所有数值（a\[\]、gain_db、压缩比、码率）均为实际运行输出，非估算。

---

作者注：本文刻意保留了两个真实 bug（静音阈值过低、增益量化上限过大）及其听感后果，因为它们比"完美代码"更能说明 LPC 工程中"参数尺度"的重要性。
