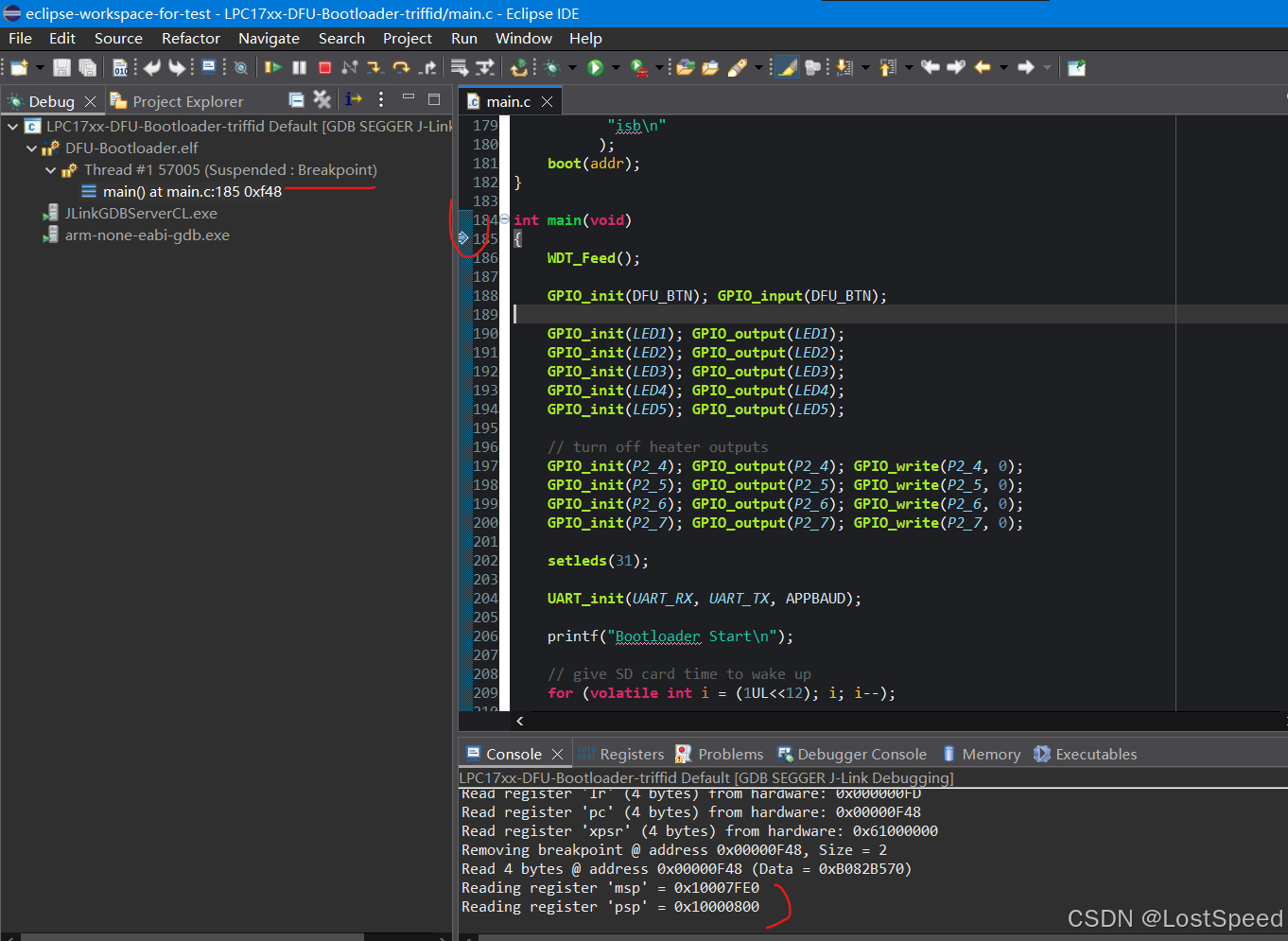

- 试一下单步调试是否好使
- 备注
- END

eclipse-embedcpp + JLink-edu-mini + MKS SGEN_L V1.0 调试固件工程 v1

概述

正在学习冰沙相关的工程(LPC17xx-DFU-Bootloader-triffid, Smoothieware), 现在硬件调试环境已经搭建完成，做个总结。

前面已经实验了openocd + jlink-edu-mini来调试固件工程，可以调试，但是很慢。特别是Smoothieware工程，下载到板子中都要很久，不能忍。openocd用法很简单，没啥可以多配置的，不好用就是不好用。如果是刚需，能用总比不能用强。如果有的选的话，就不用openocd.

开始以为是JLink-edu-mini的问题，正好LPC17xx-DFU-Bootloader-triffid中有个MDK4的配置，用MDK4配合jlink-edu-mini速度嗖嗖的。

jlink-edu-mini的速度可以设置为10MHZ.

我不想用MDK4, 因为开源工程大都是makefile的工程。如果将makefile工程移植到MDK4工程，麻烦死了。

所以我现在用eclipse-embedcpp，就是为了方便的导入/学习/单步开源的makefile工程。

现在所有的embedIDE, 对JLink支持的都是最好的。既然我有jlink-edu-mini, 也不去想用手头其他的硬件调试器了。就用jlink-edu-mini.

eclipse-embedcpp中调试配置中，有好几个JLink调试器的配置可选，试了一下，只有最后一个官方JLink的配置好使。

其他配置，都不能正确的从main()开始单步，明显搞错了。

如果不写这个总结，以后用到时，看前面相关的笔记，拼在一起，也能想起来怎么用，不过很麻烦，很零碎。

当实验通过时，也有一些前面实验没记录的细节(e.g. CMSIS包的安装; 如果手工将所有窗口都关了，如何恢复).

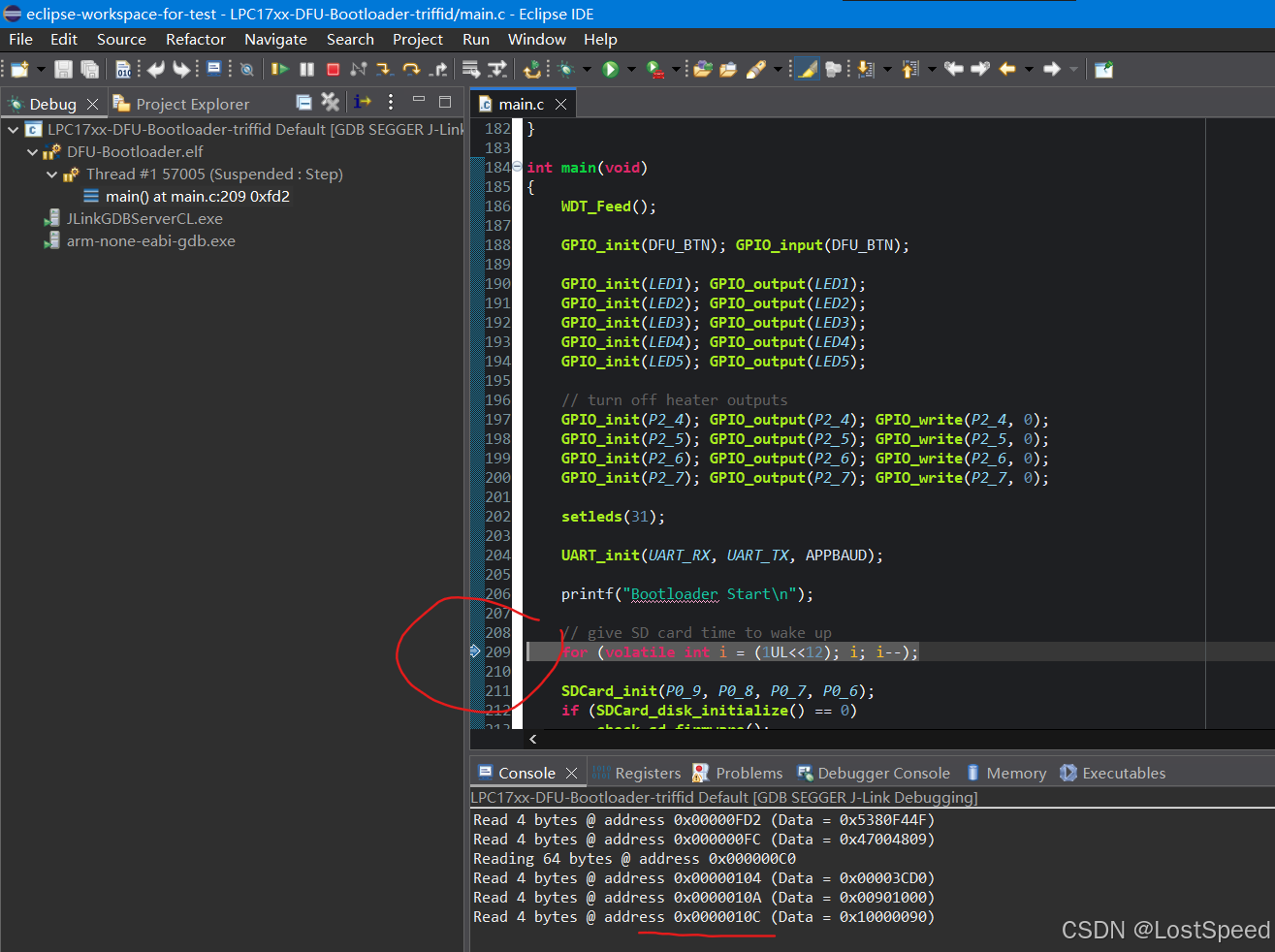

在这个笔记中，将从启动eclipse-embedcpp的脚本到单步调试到main(), 都记录一下(包括一些值得注意的细节)。以后再用这个配置来做实验的时候，回头来看一眼，就能简单复现实验环境。

笔记

硬件连接

先做了Jlink的测试 = openpnp - Smoothieware - MKS SGEN_L V1.0 + JLink-edu-mini 连接测试

上面实验只接了板子和Jlink

在上面实验的基础上，又接了USB接口的USB线，串口线到电脑的USBhub.

这样实验的接线就全了。

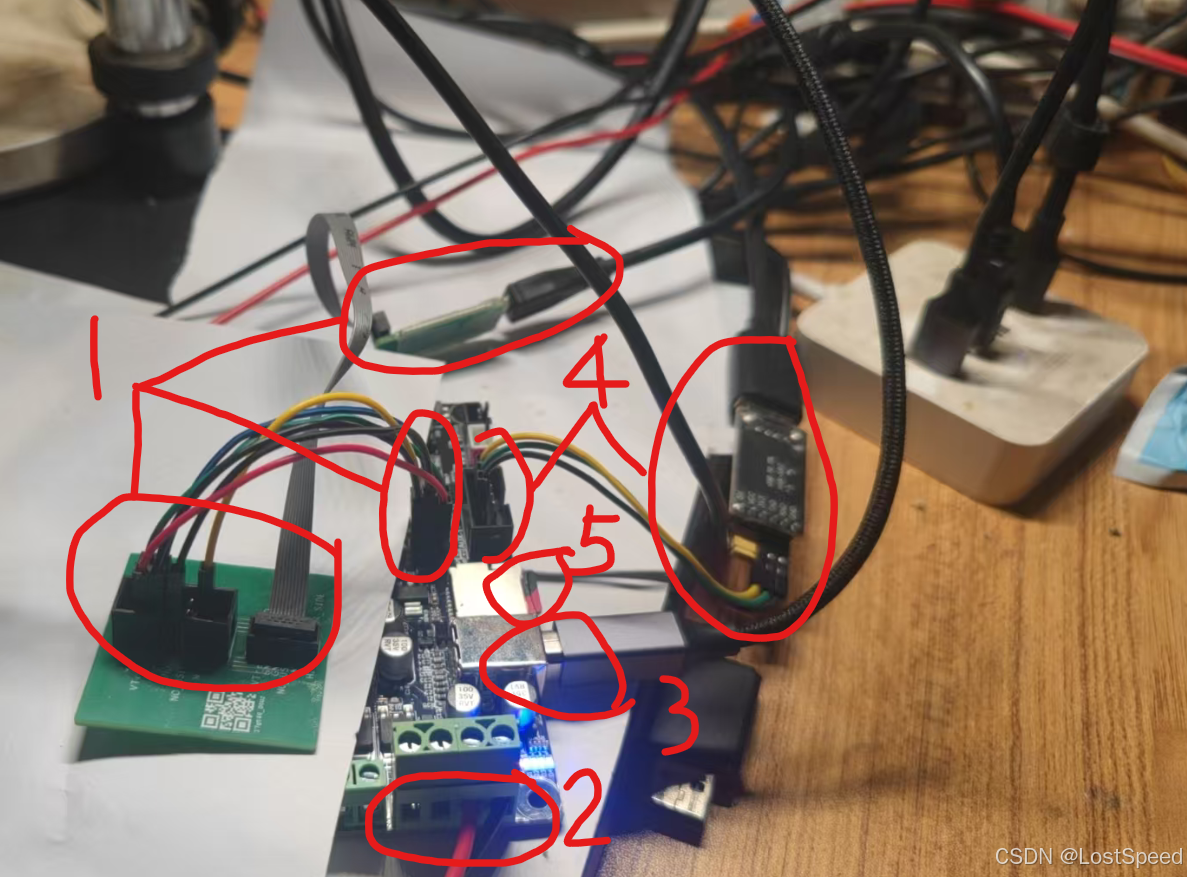

1 = Jlink-edu-mini + 转接板(1.27mm to 2.54mm排针转换)

2 = 24V电源(实际用DC可调电源供电17V)

3 = MCU的USB接口

4 = MCU的串口 + ttl-usb模块

5 = SD卡

软件环境

JLink_Windows_V894_x86_64.exe 安装, 如果被zadig-2.9.exe替换过驱动，重新装一次，驱动就恢复了。

eclipse-embedcpp-2025-12-R-win32-x86_64.zip 解压。

固件先要在命令行下编译过才行

我没有用官方的编译方式，麻烦。

我选择在msys2-mingw64下先编译过，然后再导入eclipse-embedcpp.

不用担心工具链和官方版本不一样，就会出问题。LPC17xx-DFU-Bootloader-triffid早期版本就出过一个gcc6高版本时,SD卡不能操作的问题（openpnp - LPC17xx-DFU-Bootloader - SDCARD_V2HC可以正常使用的git提交点），官方最新版没有这个问题。

如果arm-gcc版本和官方不一致，可能在学习早期版本时会有问题。不过，我们大部分人都是从官方发布的最新版或者稳定版上开始的，编译器版本影响不大。

编译工程的笔记:
openpnp - Smoothieware - 固件工程编译(msys2-mingw64环境)

上面笔记将Smoothieware在msys2-mingw64下编译过了。

Smoothieware工程中没有使用硬件调试器的SWD接口来调试，而是使用了内置的MRI库，用串口+GDB来调试。

这上面笔记基础上，打掉MRI, 将代码开始地址改为从0开始(而不是从0x4000开始), 可以正常单步调试了，已经写了笔记(因为实验还没做完，笔记还没改变为公开状态)。

openpnp - LPC17xx-DFU-Bootloader - 固件调试环境搭建

上面笔记将LPC17xx-DFU-Bootloader在msys2-mingw64下编译过了。

启动eclipse-embedcpp的脚本

如果只是手工启动了eclipse-embedcpp, 即使配置好了工具链，也会编译不过。

原因: 开源工程的makefile中，除了make, arm-none-eabi-gcc, 可能还用到了其他命令(git, find, grep)

只要在msys2-mingw64中编译过了，将msys2环境, git环境，工具链环境都代入eclipse-embedcpp的运行环境path中，在eclipse-embedcpp中配置好了工具链，就是可以编译过的。

所以，才需要一个脚本来启动eclipse-embedcpp，而不是直接手工启动eclipse-embedcpp。

start_only_embedcpp.bat

bash 复制代码

@echo off
rem @file start_only_embedcpp.bat
rem @breif 单独启动embedcpp, 不用去目录中单独找了
rem 在embedcpp用make编译makefile时，还需要msys2中的其他程序(e.g. find, grep), 所以要带上msys2中所有程序的path

rem for git.exe
set path=C:\Program Files\Git\cmd;%path%

rem for make.exe and msys2环境中的make周边程序, 只有make时，编译不过，还需要其他程序(e.g. find)
set path=C:\msys64\mingw64\bin;C:\msys64\usr\bin;%path%

rem for eclipse.exe
set path=D:\tools\eclipse\eclipse-embedcpp-2025-12-R-win32-x86_64\eclipse;%path%

start eclipse.exe
cmd /k "echo %~nx0 && title %~nx0"

rem 当启动eclipse之后，此cmd还在。在此cmd中，单独运行 make clean && make all 能通过，在eclipse中才能编译通过。

将makefile工程导入eclipse-embedcpp

导入前注意事项

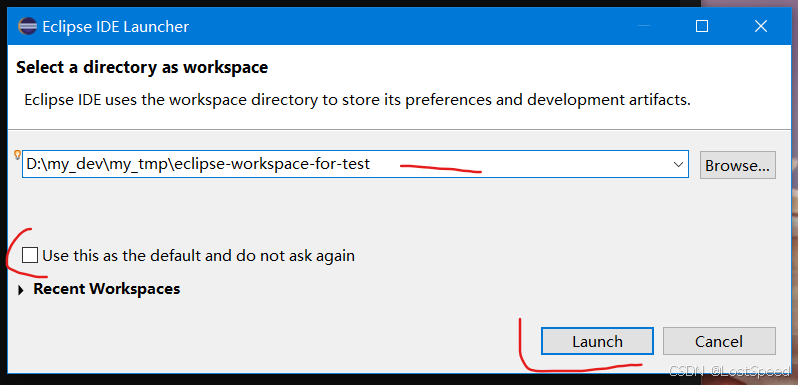

eclipse-embedcpp启动后，不要勾选默认的工作区。

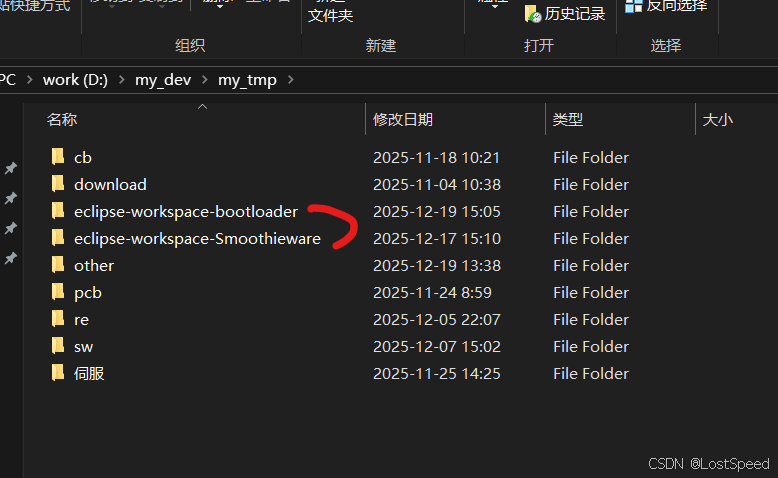

一个工程最好开一个单独的工作区。

eclipse-embedcpp的工作区不要和项目根目录在一起。

如果eclipse-embedcpp升级了版本，最好重新导入makefile工程(不麻烦)

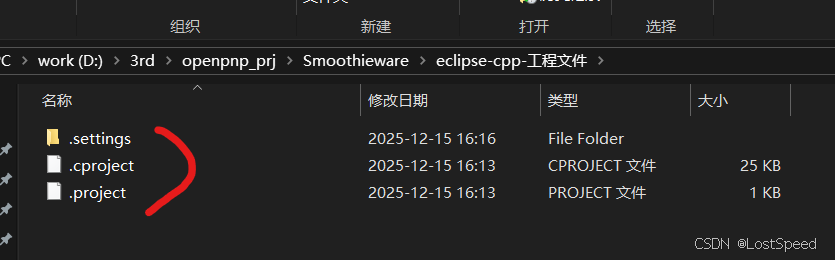

项目目录中，eclipse-embedcpp也会留下配置文件，如果要重新导入makefile, 将项目目录中的配置用sourcetree移除。

如果要想正常单步调试，必须要用eclipse-embedcpp的向导来安装CMSIS的包

当发现只有用调试配置中的"GDB SEGGER J-Link Debugging"向导时，单步调试才好使(才能从main()开始)。

此时如果没安装CMSIS包，会显示Device-name没填的错误，导致无法单步调试。

用eclipse-embedcpp来安装CMSIS包

如果只是为了编译工程，只要makefile依赖的环境正常，直接就能编译过。和CMSIS包没关系。

装CMSIS包，主要是为了正常单步调试。

现在开一个新工作区来做实验，不过CMSIS包不是针对工程或者工作区的，而是全局的。

CMSIS包的位置是没办法指定的，好像是和当前用户的名称有关。

因为我已经安装完，只是记录一下，以便下次在新环境(e.g. win10重新装了，或者在新用户身份下使用eclipse-embedcpp).

开个新工作区做实验。

每次启动时，都不要勾选默认的工作区，方便给每个工程开单独的工作区。

如果窗口布局不对劲了，重置窗口布局

如果自己手工关掉了一些工具条和窗口，导致操作和自己笔记记录的不同。

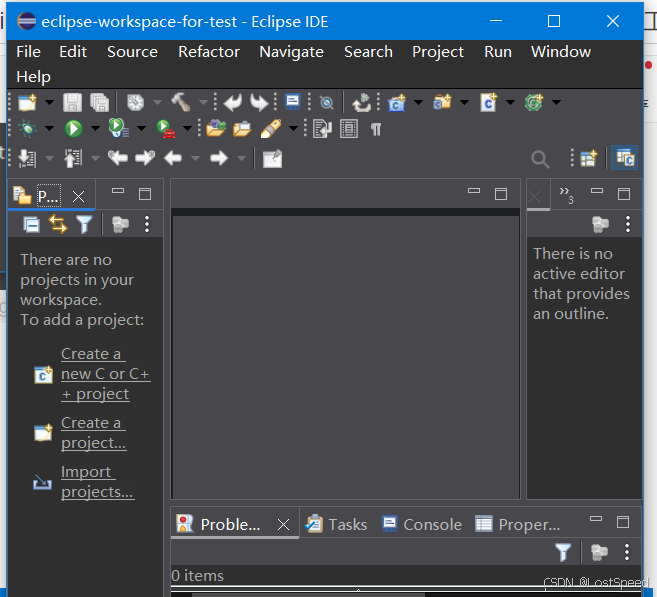

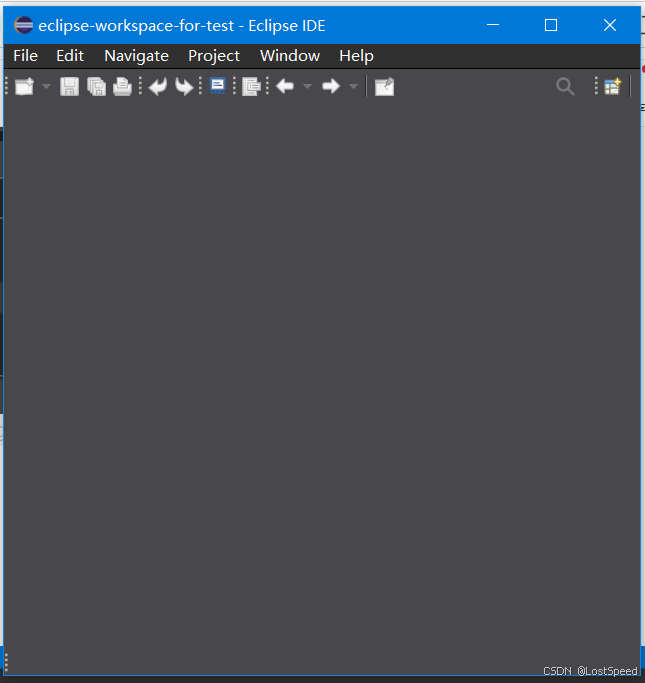

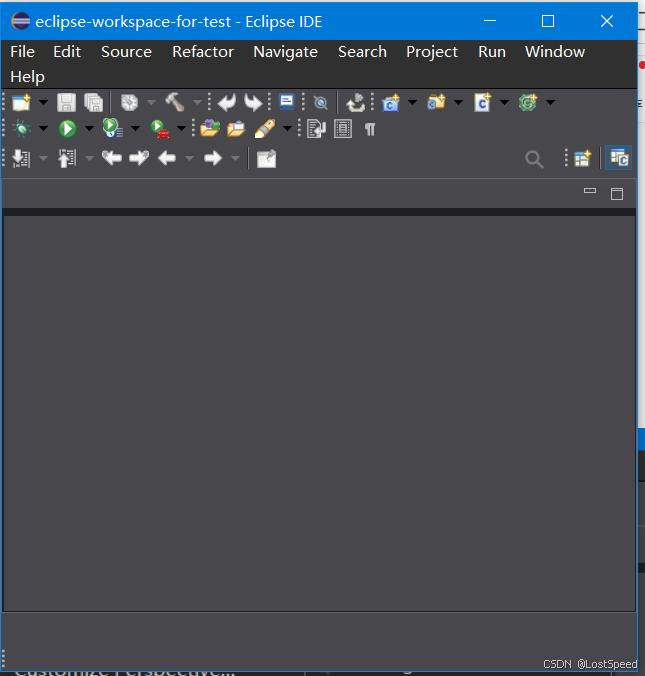

如果做个最极端的实验，手欠的将IDE所有能叉掉的框框都叉掉了。那么就看到如下的IDE窗口布局.

如果认为关掉eclipse-embedcpp,再打开eclipse-embedcpp，窗口布局就恢复了，那就会失望了。

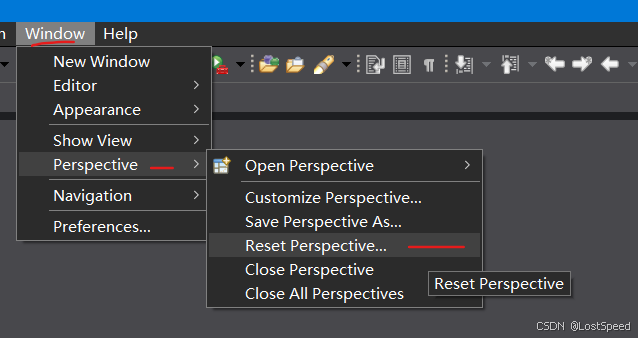

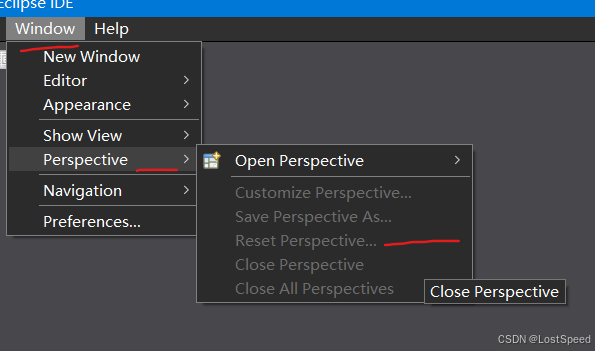

可以重置窗口布局。

我的个天，reset布局变灰不能操作。

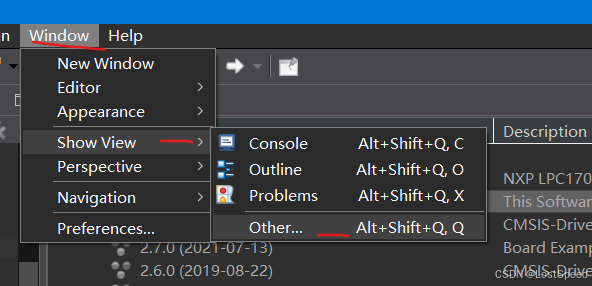

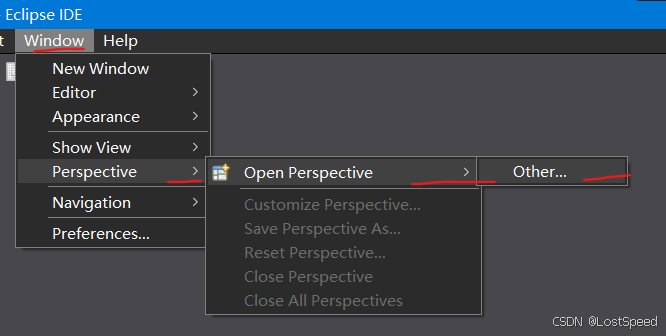

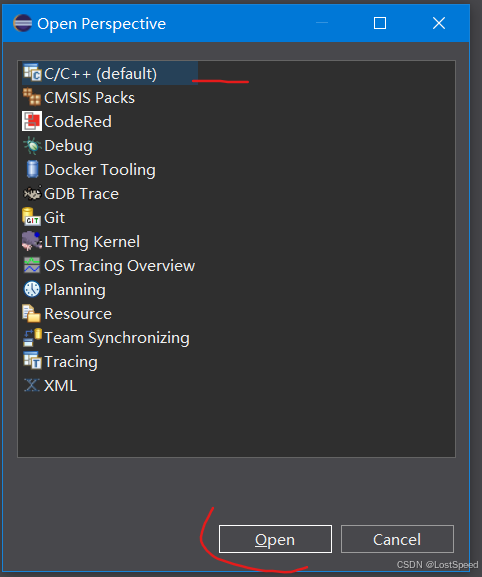

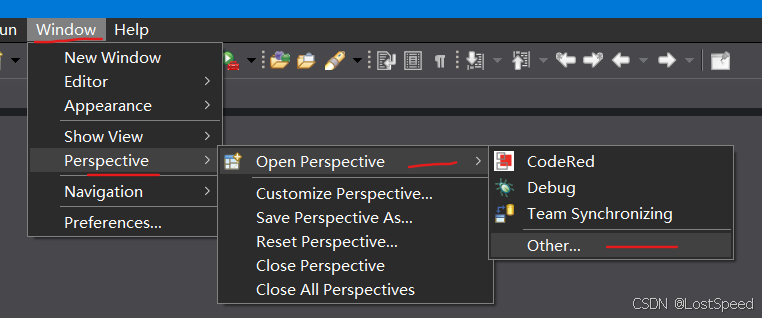

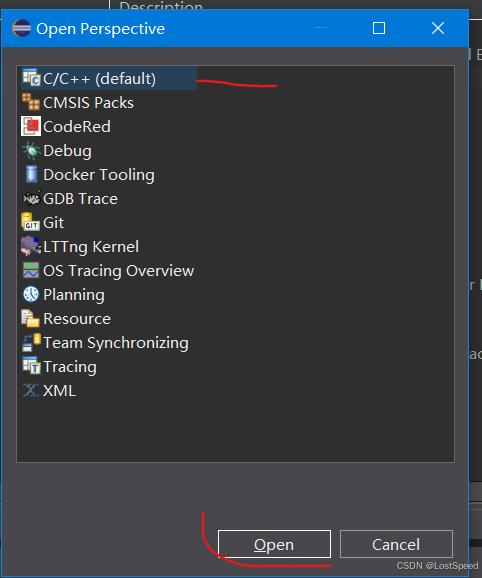

尝试打开默认布局。

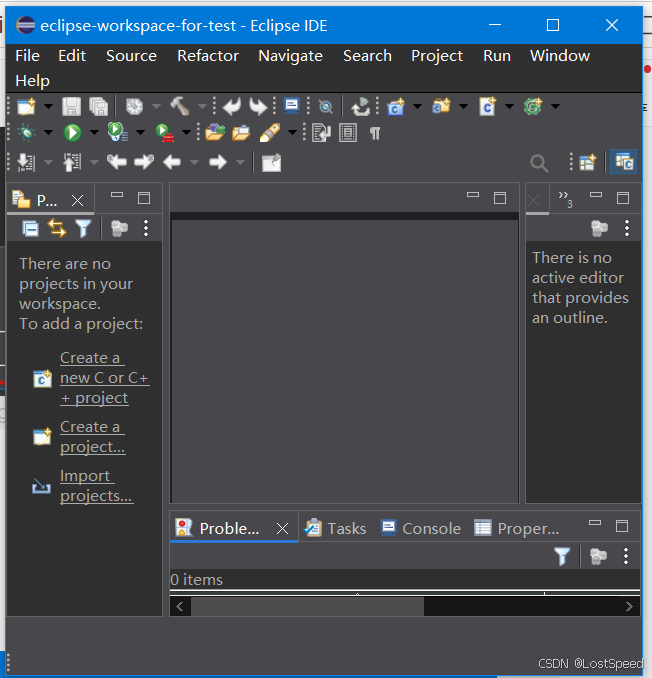

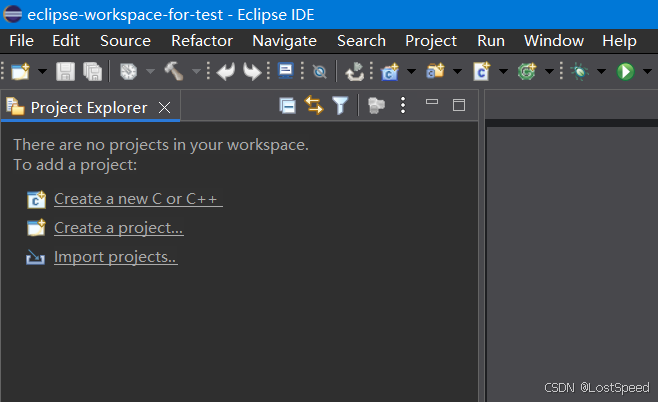

现在默认窗口就回来了。

如果在此默认的窗口中，手欠，将框框都叉掉了，如下。

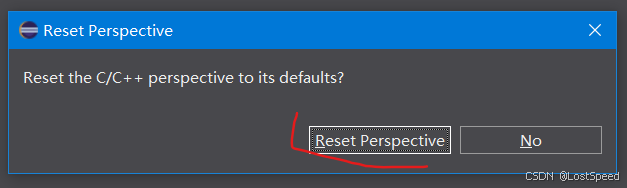

可以针对于这个大窗口，将布局重置。

叉掉的框框又回来了，可以继续干活了。

打开CMSIS包向导

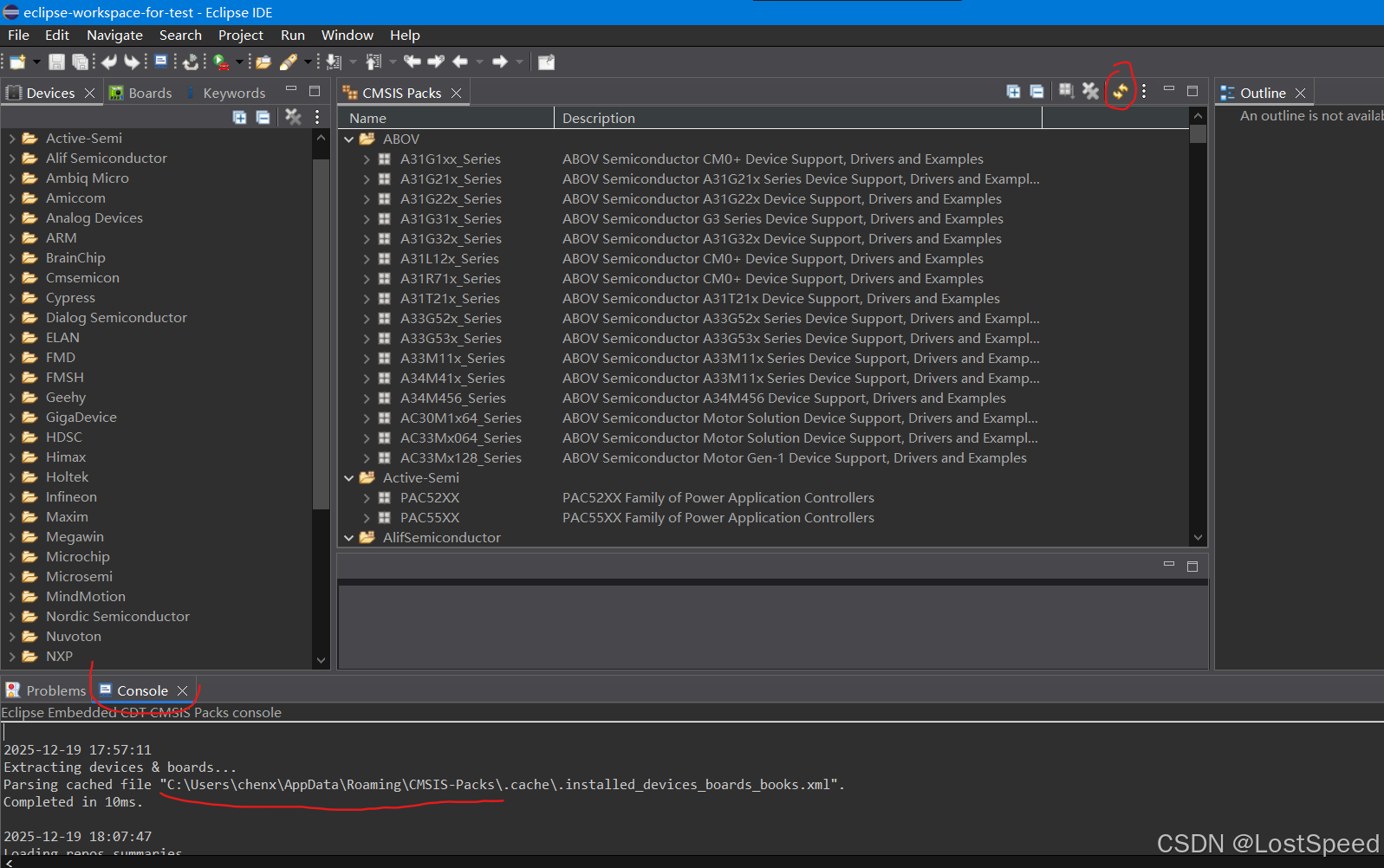

我这是已经刷新过CMSIS包列表。

如果是第一次，需要点击那个红圈框中的CMSIS包列表信息刷新按钮。

如果是第一次，会在console窗口看到log, 说自己的用户名目录下的一个目录为CMSIS的包目录。

bash 复制代码

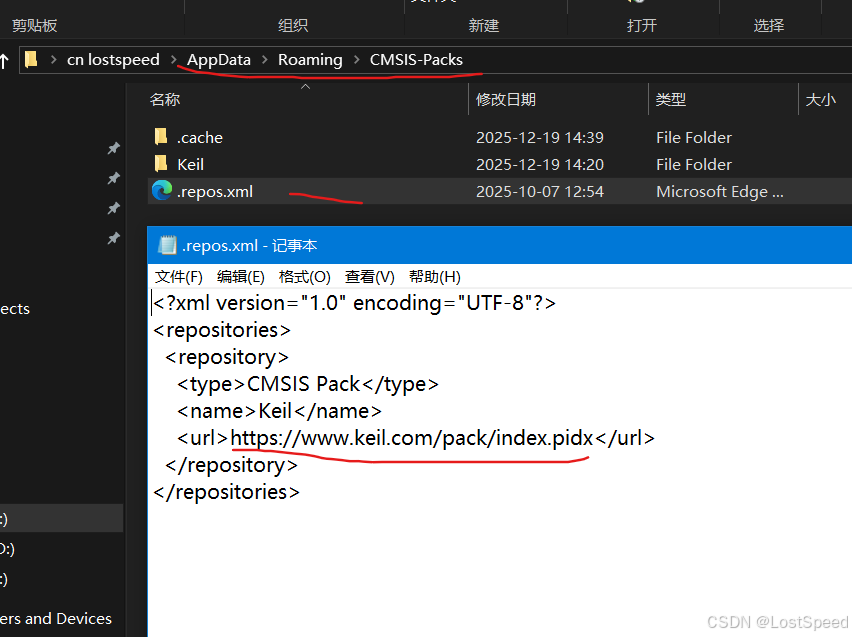

C:\Users\当前用户名\AppData\Roaming\CMSIS-Packs

第一次时，该CMSIS包目录下只有一个配置文件.repos.xml, 里面有一个总目录文件，包含所有的包该去哪里下载。

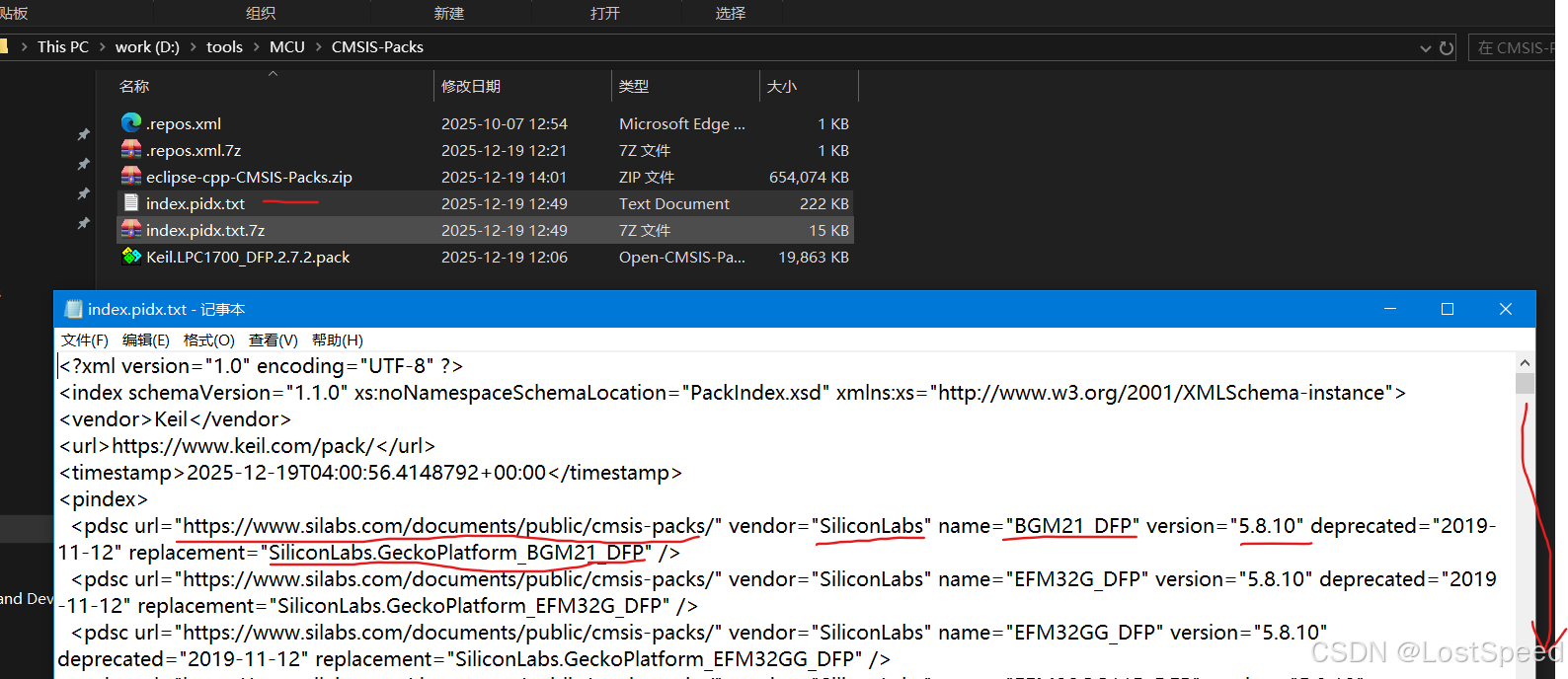

试了访问了https://www.keil.com/pack/index.pidx，在浏览器中返回了一个巨大的XML文件。

eclipse-embedcpp根据https://www.keil.com/pack/index.pidx返回的内容，就知道有多少种MCU可以被支持，每种MCU的CMSIS包去哪里下载。

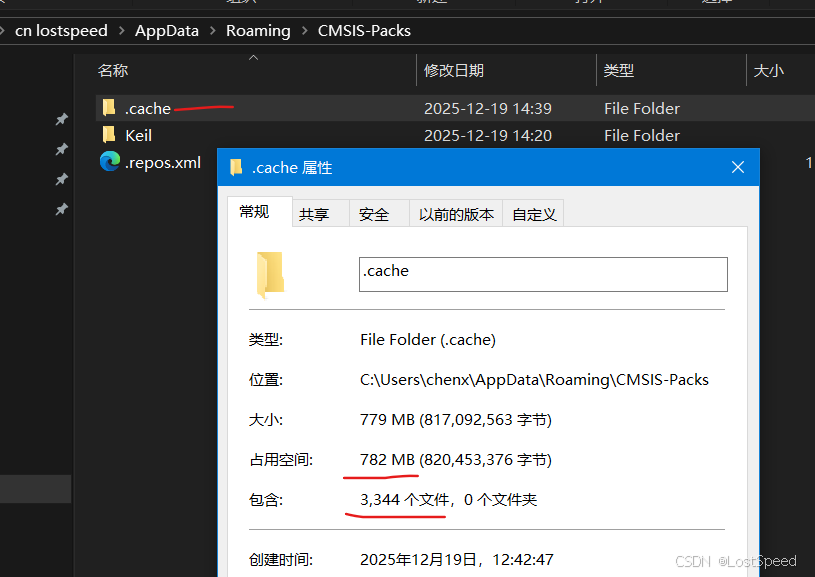

点击CMSIS包信息刷新按钮，eclipse-embedcpp就会弹出一个进度框，慢慢去根据返回的XML内容，将所有MCU内容都缓存到本地C:\Users\chenx\AppData\Roaming\CMSIS-Packs\.cache，这些要缓存的信息非常大，且要访问一些受限的站点(e.g. github)，需要保持网络畅通。

也有一些包所在的站点的包被删了，或者访问不到，此时点击弹框中的"忽略所有"，就可以让eclipse-embedcpp慢慢去刷新下载。

eclipse-embedcpp如果下载包的信息不更新了(等了10分钟，下载包的提示也不变化，有可能eclipse-embedcpp出bug了)，用任务管理器杀掉eclipse-embedcpp，再打开eclipse-embedcpp，重新刷新，直到刷新完成。

因为网速非常低，要下载1个小时左右。

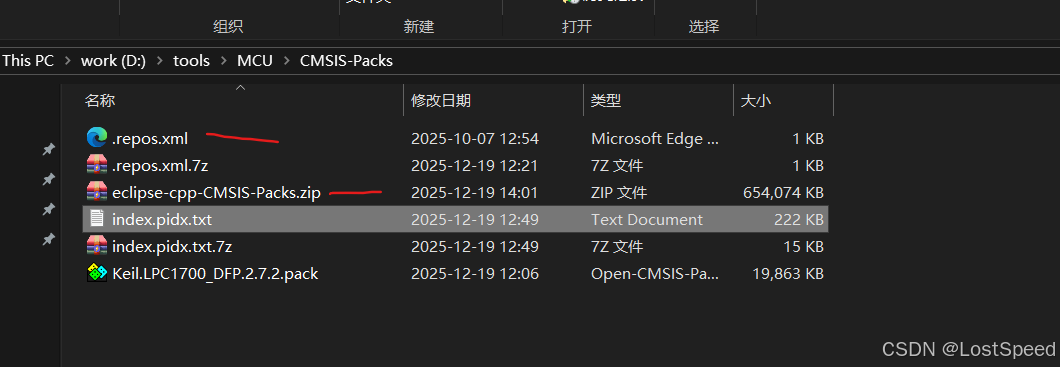

等下载完，最好先备份一下，等以后再从头使用eclipse-embedcpp, 就观察一下console窗口的日志，看eclipse-embedcpp将CMSIS包放在哪个目录，将备份释放到那里，就不用去网上下载了。

刷新完后，就可以按照自己板子的MCU型号去找包来安装了

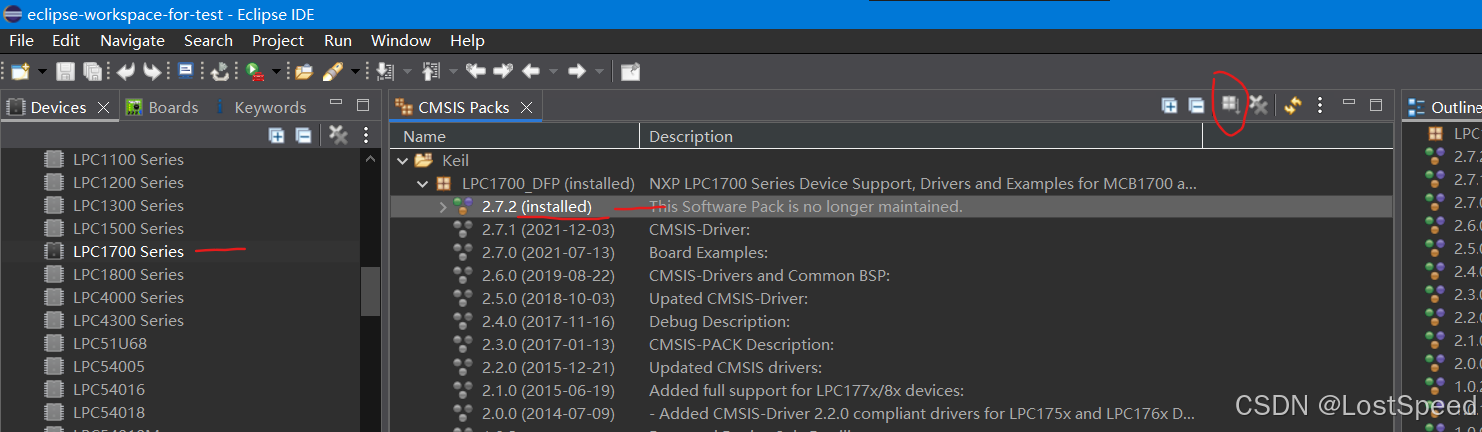

现在的实验板对应的MCU是LPC1768, 从左边列表找到NXP文件夹，展开，找LPC1700, 然后在中间view选中LPC1700_DFP下的2.7.2节点，点击"CMSIS Packs"view工具条上的安装按钮，很快就能安装完。

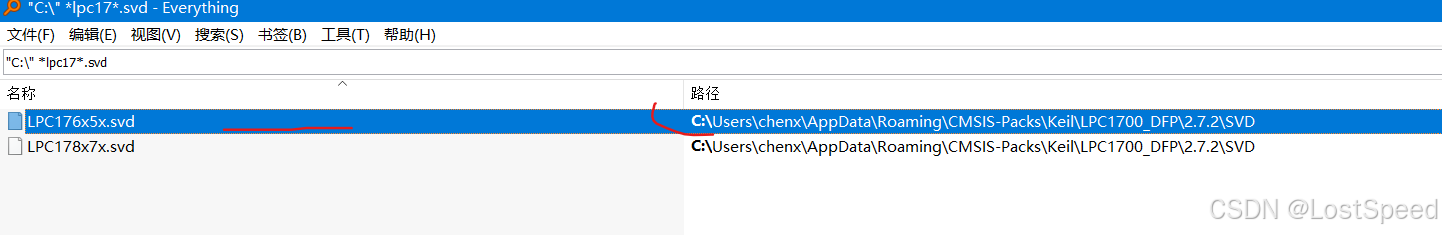

此时，再去配置板子的调试选项时，就能选设备名称为LPC1768, 单步调试就不会缺东西了。

回到默认的工程源码窗口

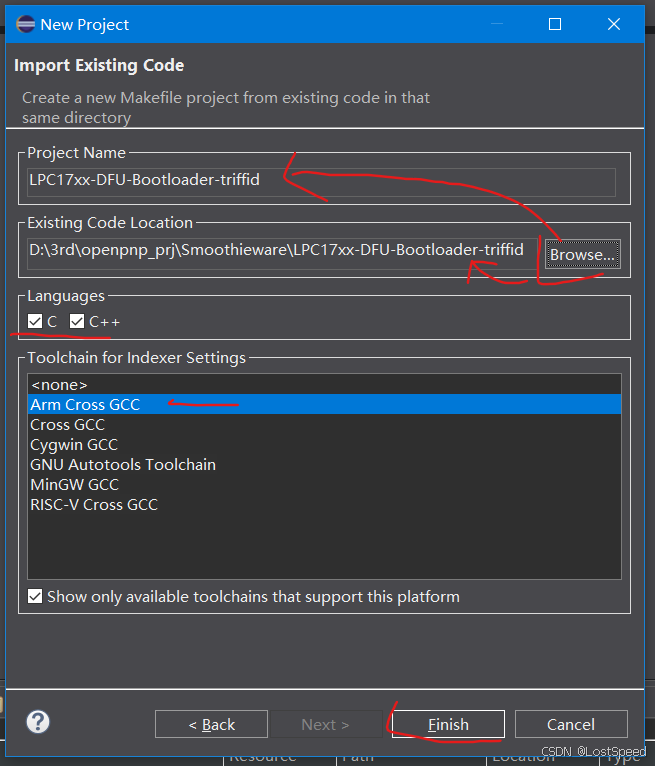

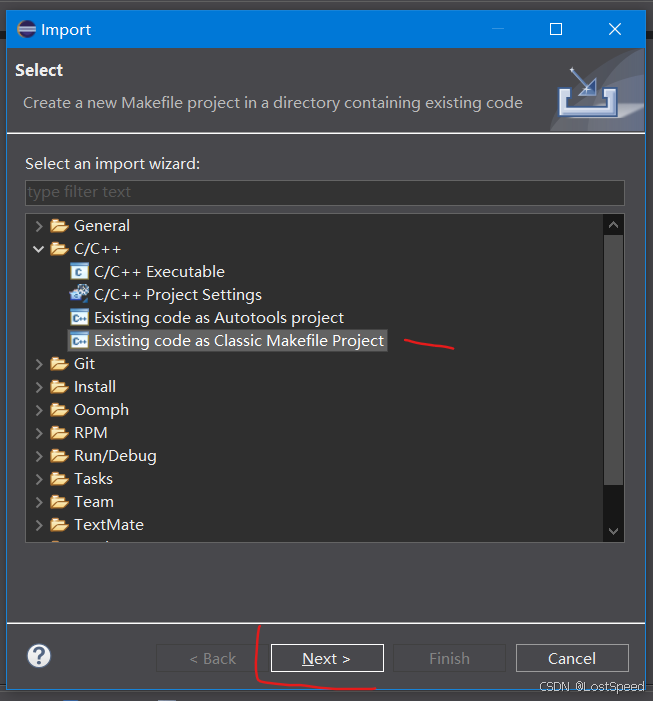

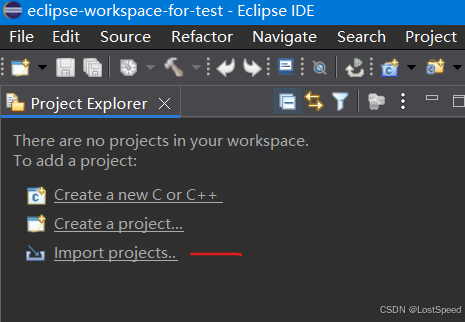

导入makefile工程

要保持makefile工程只有官方git的内容，而没有旧版eclipse-embedcpp产生的配置文件，也没有其他IDE(e.g. MDK4, MDK5)的文件(e.g. obj目录)，这可以用git工具(sourcetree，git命令本身)来确认。

要确保在msys2-mingw64环境下已经将工程用arm-gcc工具链编译过。

配置arm-gnu工具链

刚导入的工程，因为没有配置arm-gnu工具链，clear工程和build工程时，是没有在命令行下编译的效果的(根本没干活)。

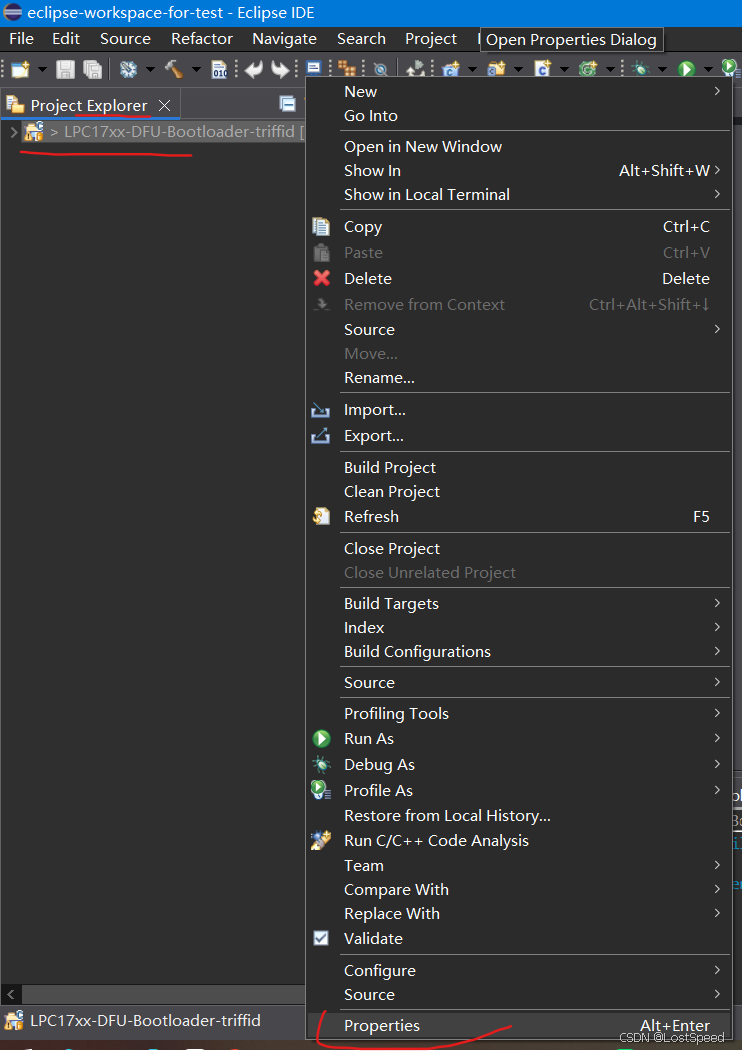

所有的工程配置，都在工程节点右键菜单的属性条目中。

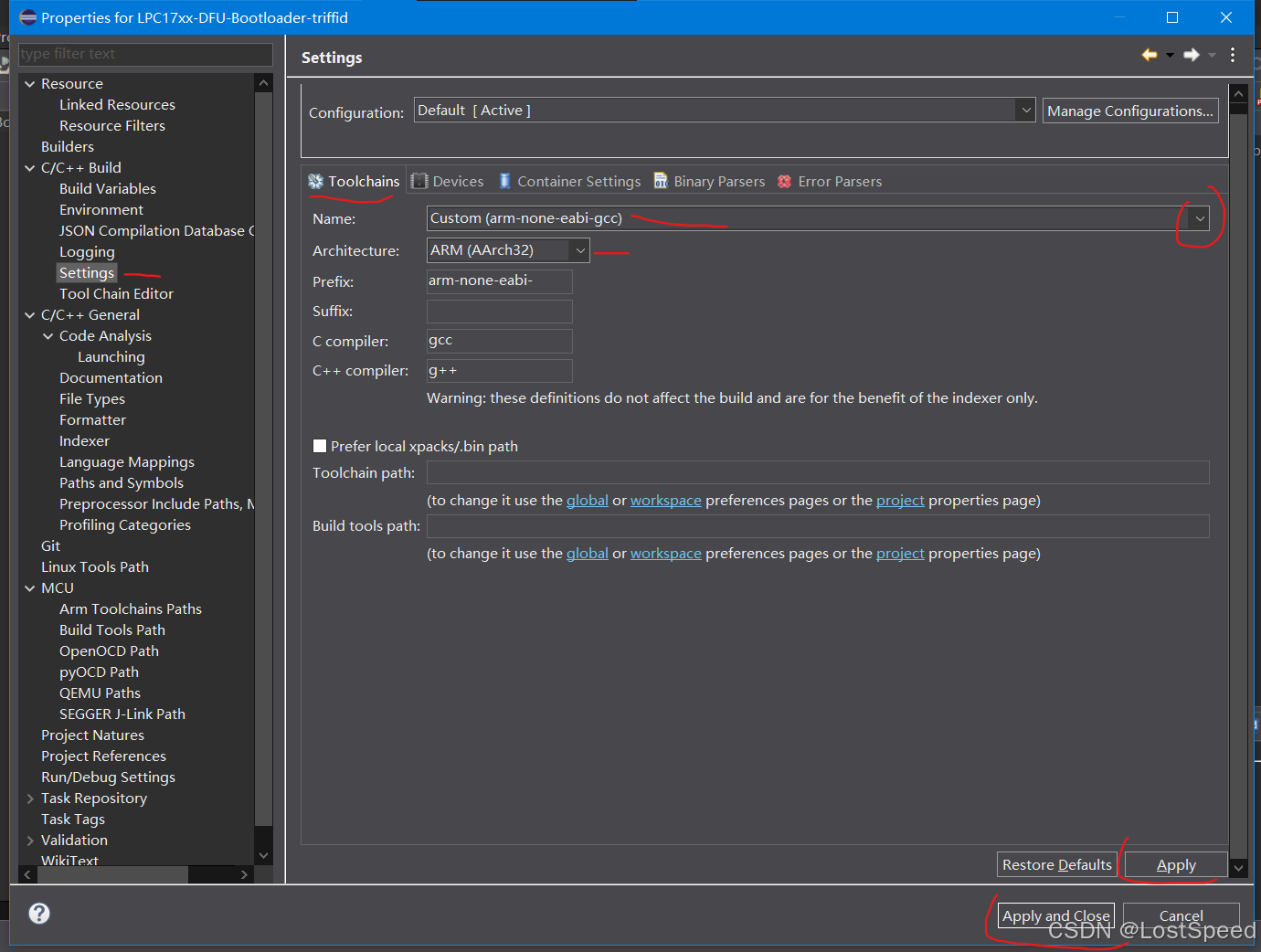

将arm-gnu工具链选择为自定义，这时用到的arm-gnu工具链，依赖启动eclipse-embedcpp时的脚本。

因为我做的启动eclipse-embedcpp时的脚本，已经将msys2命令行中能编译过工程的path都带上了。

此时, clean prj 和 build prj 都是和msys2-mingw64命令行下编译工程效果是一样的。

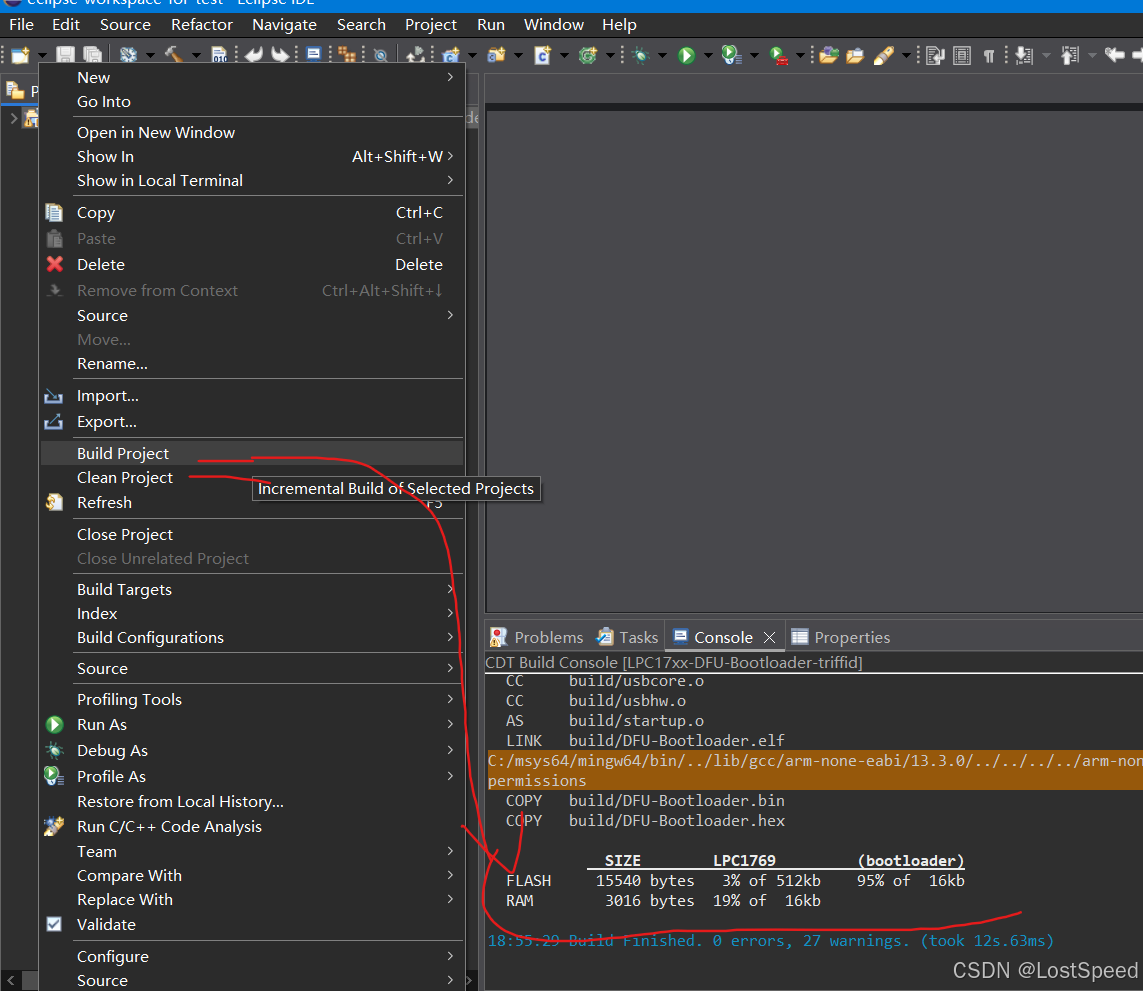

此时，经过选择菜单上的"Clean Project"和"Build Project", 工程编译成功，输出了elf供下载和调试。

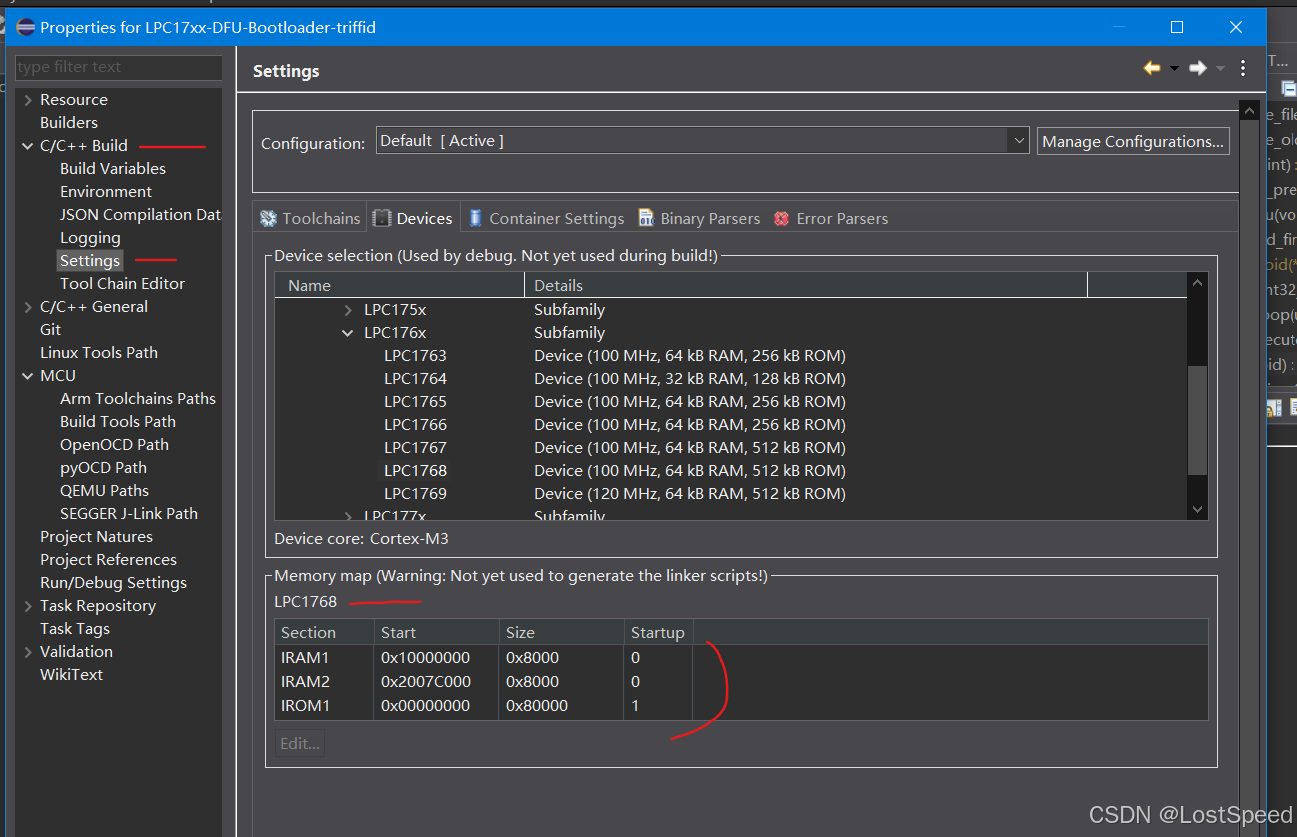

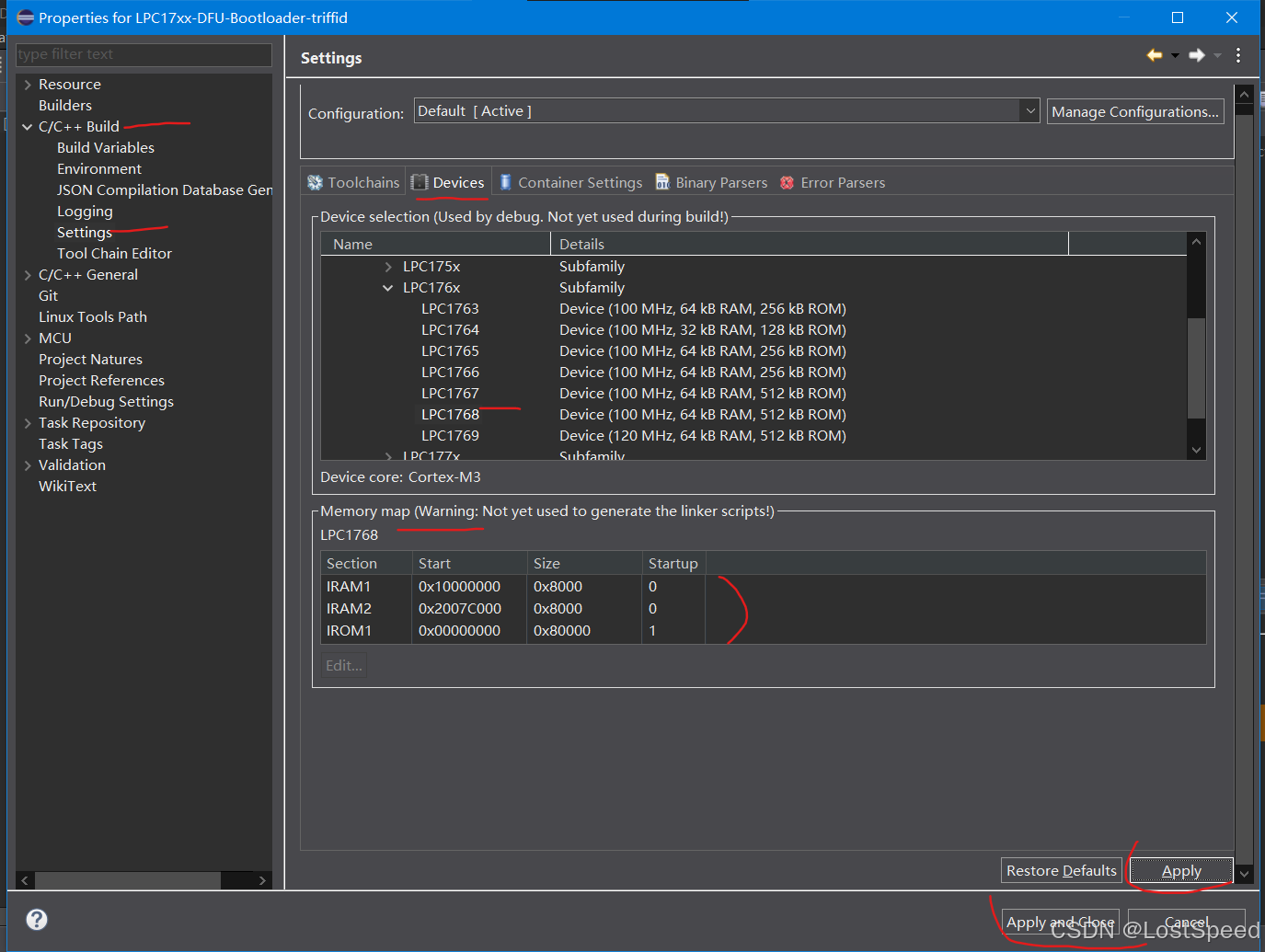

在配置调试选项前，先设置工程对应的MCU

如果不设置MCU, 调试选项配置无法成功。

这就是为啥需要用eclipse-embedcpp的向导，先装全局的CMSIS的包。因为这些包中有具体MCU的配置(内存布局)。

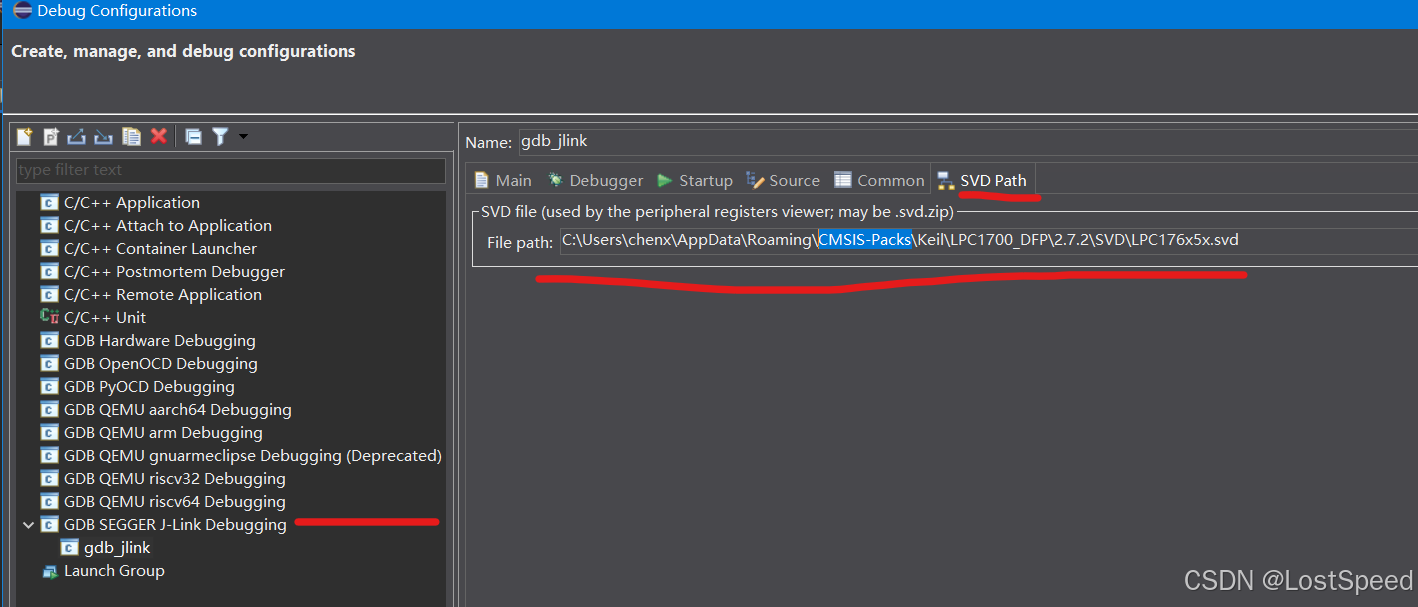

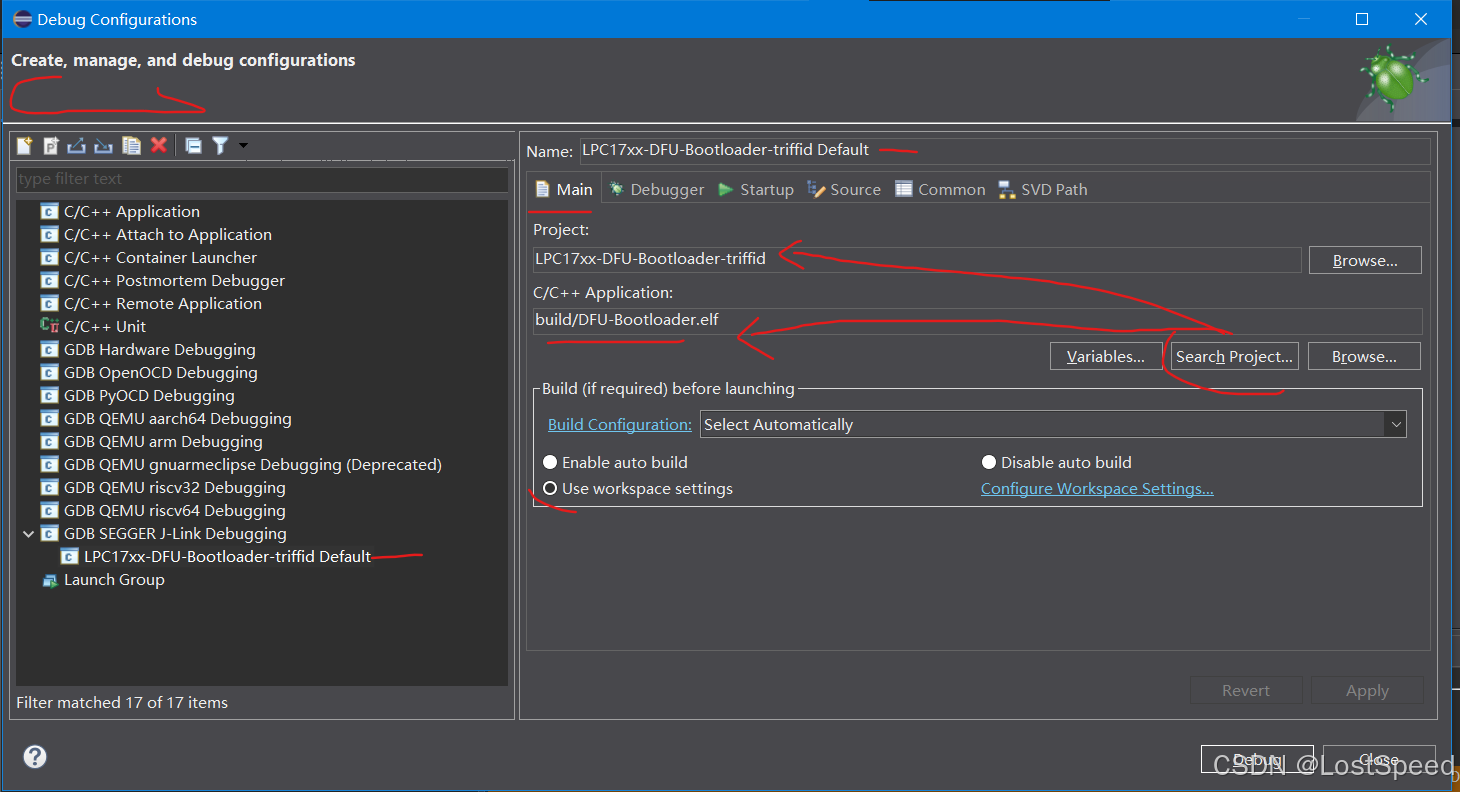

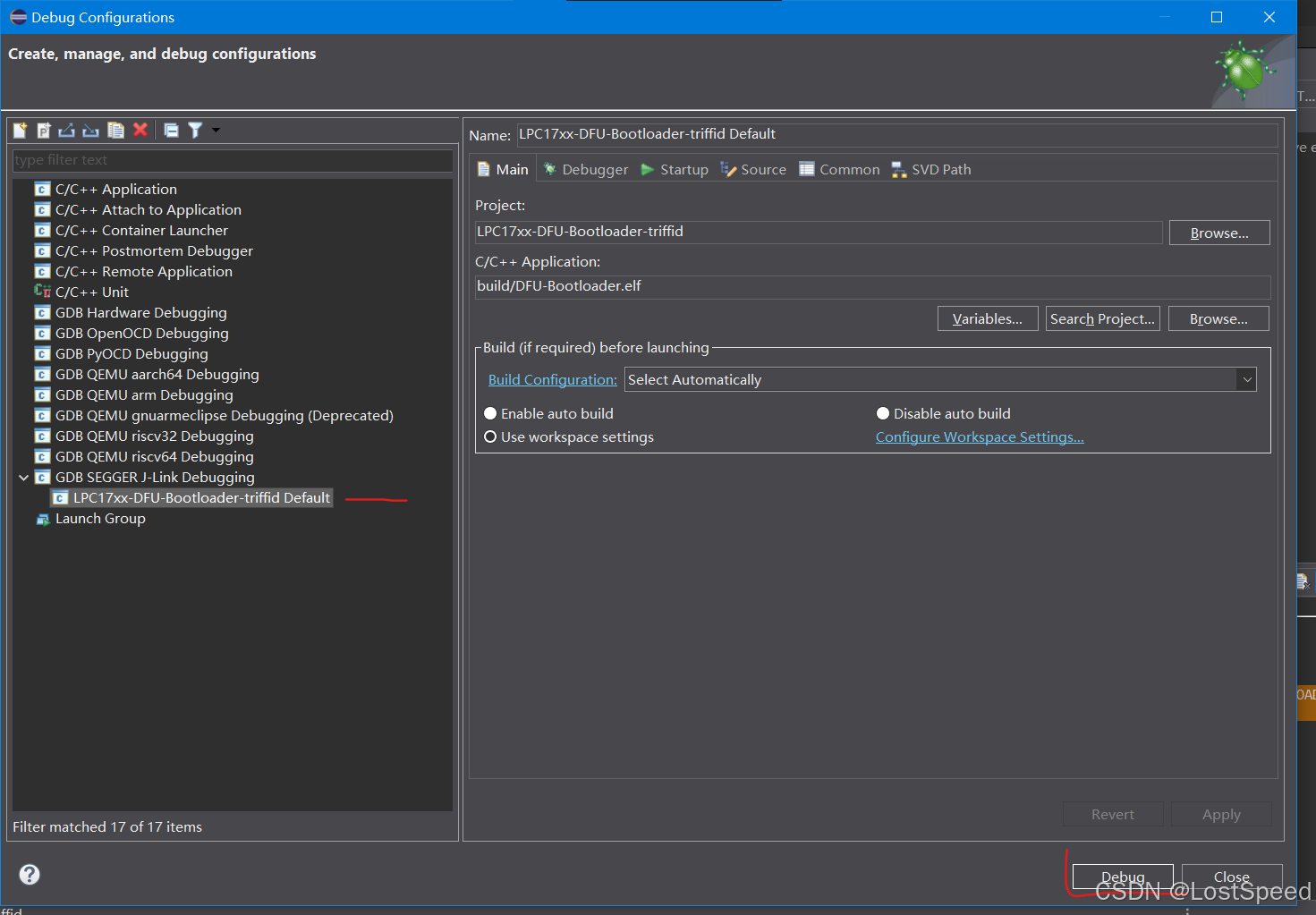

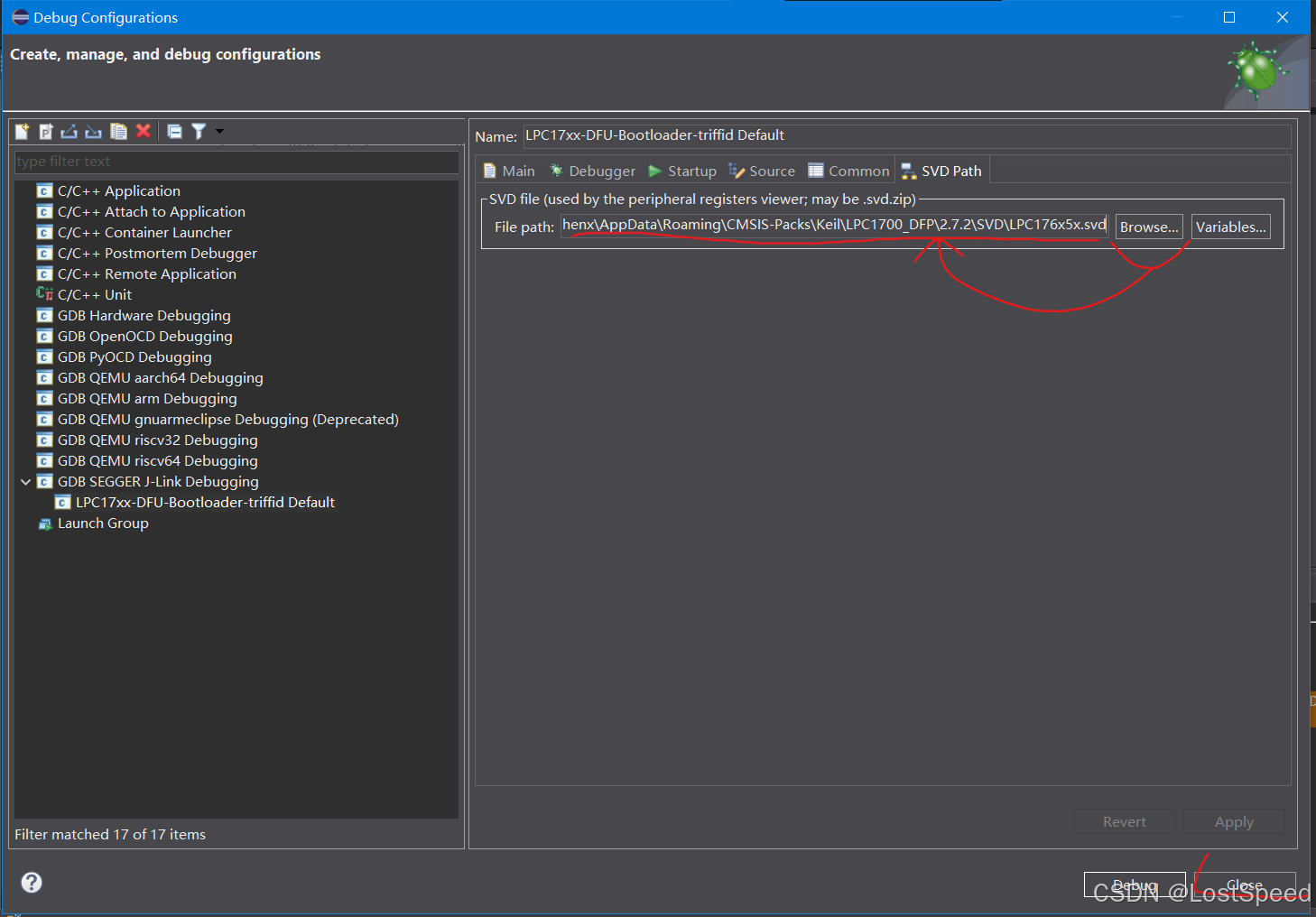

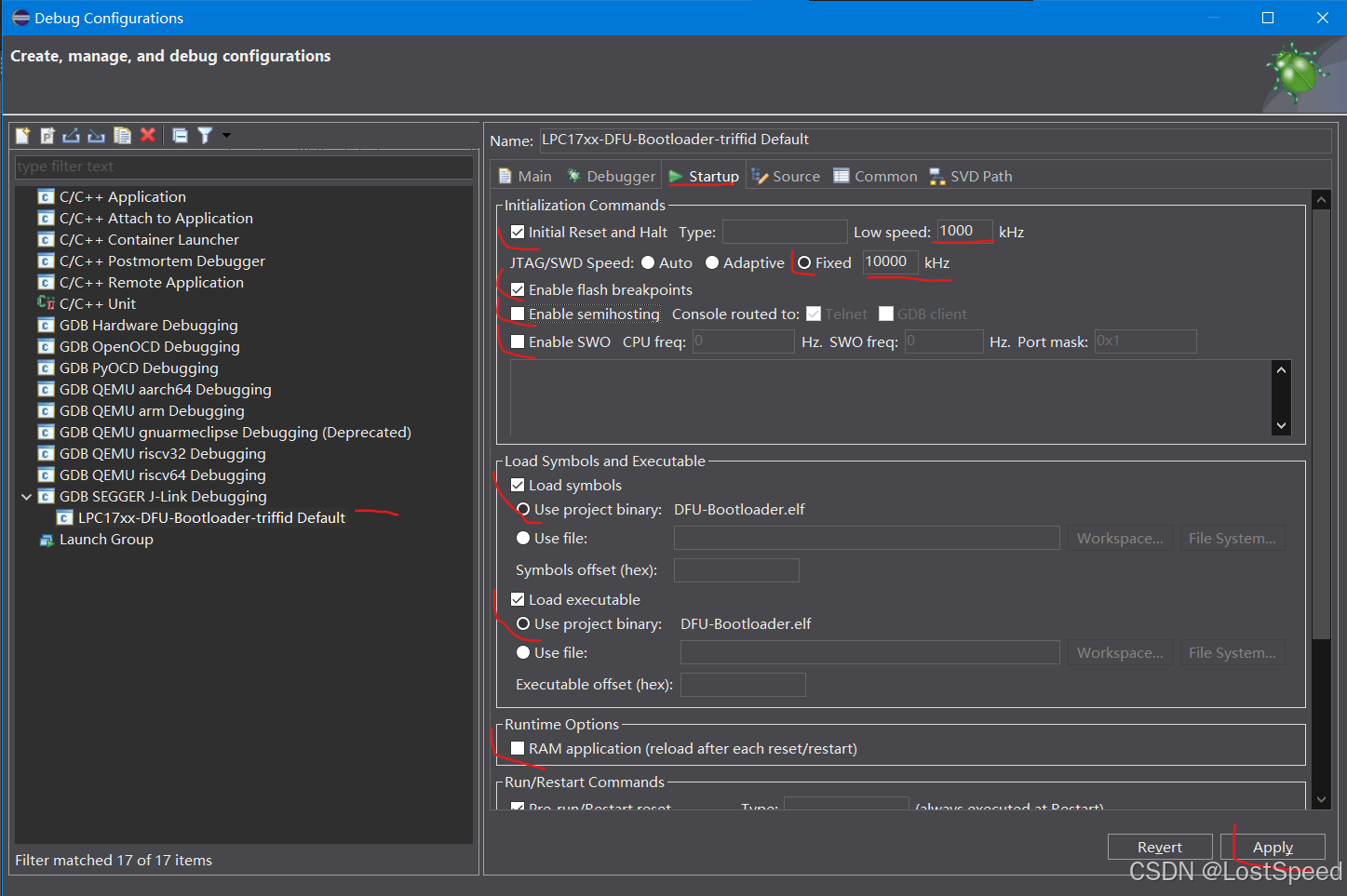

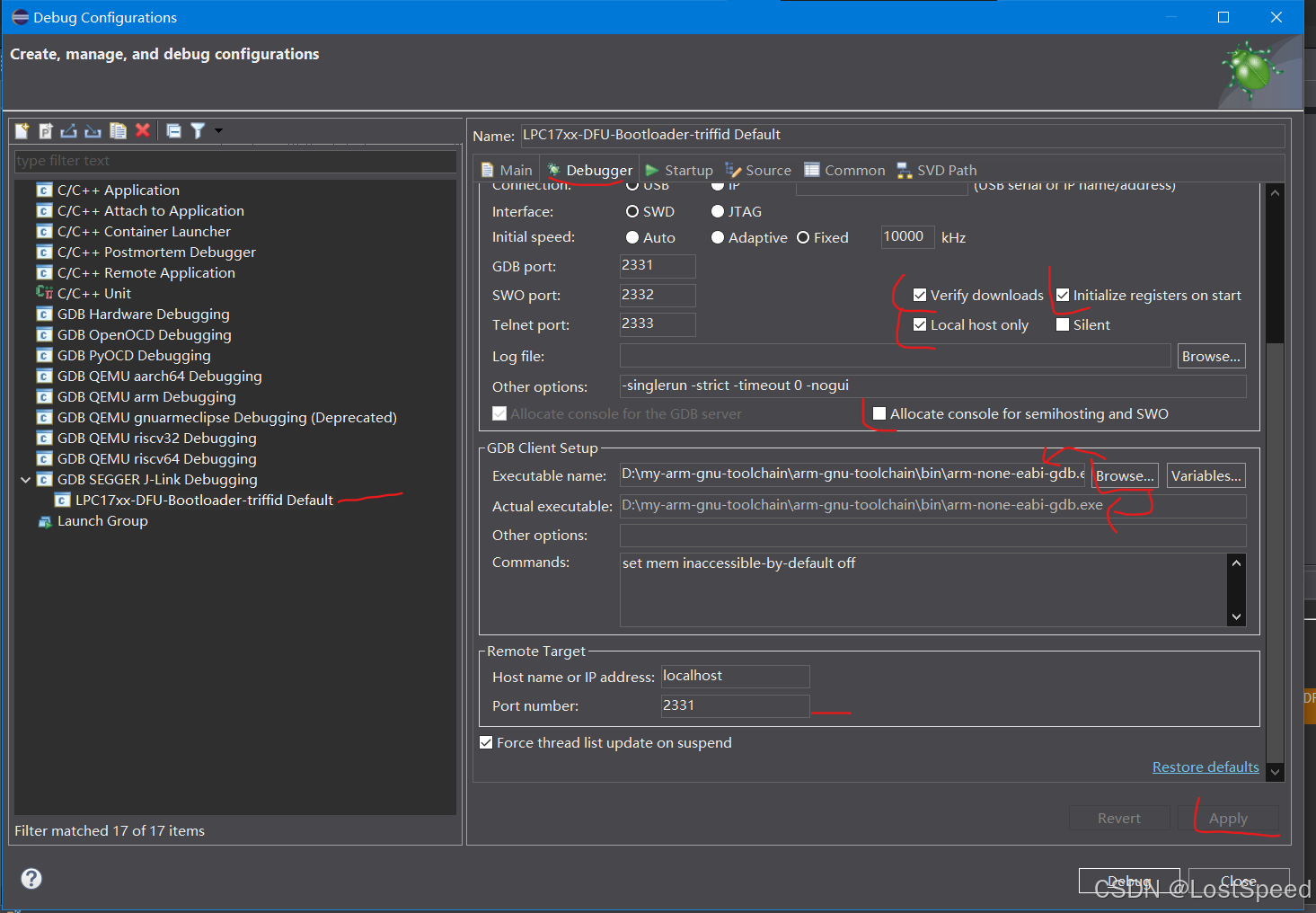

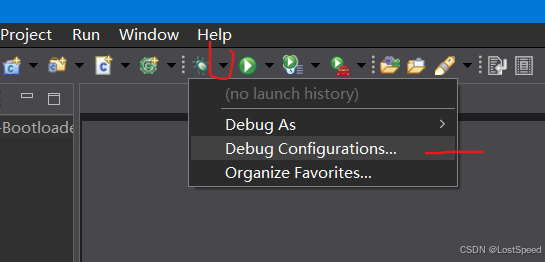

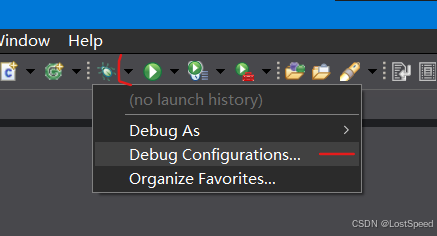

配置调试选项

在配置调试选项前，确认已经指定了MCU型号。确认工程(makefile中最好用-Og选项来编译)已经清除并且编译过(相当于命令行下已经重新编译了工程，产生了elf输出)。

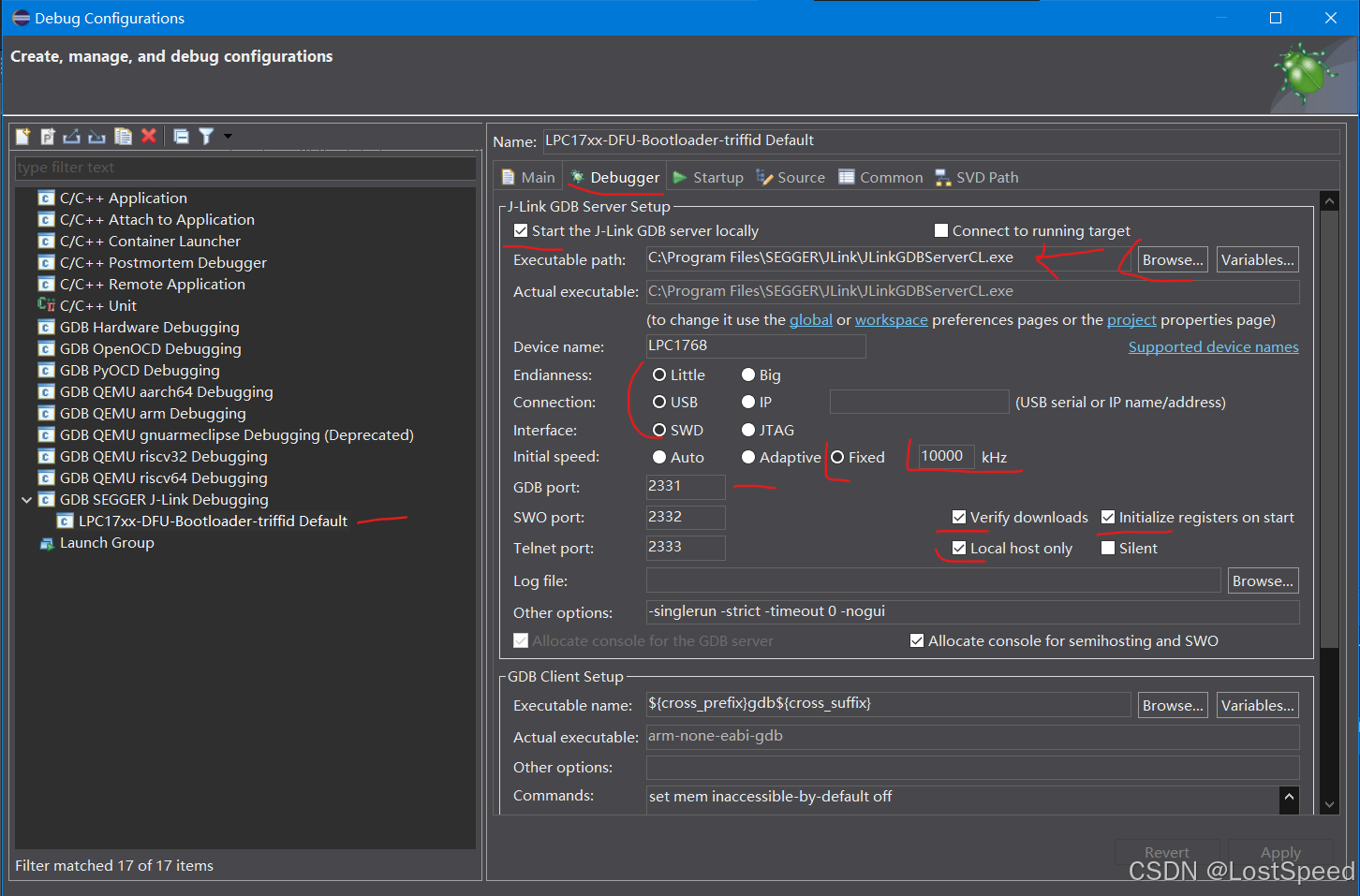

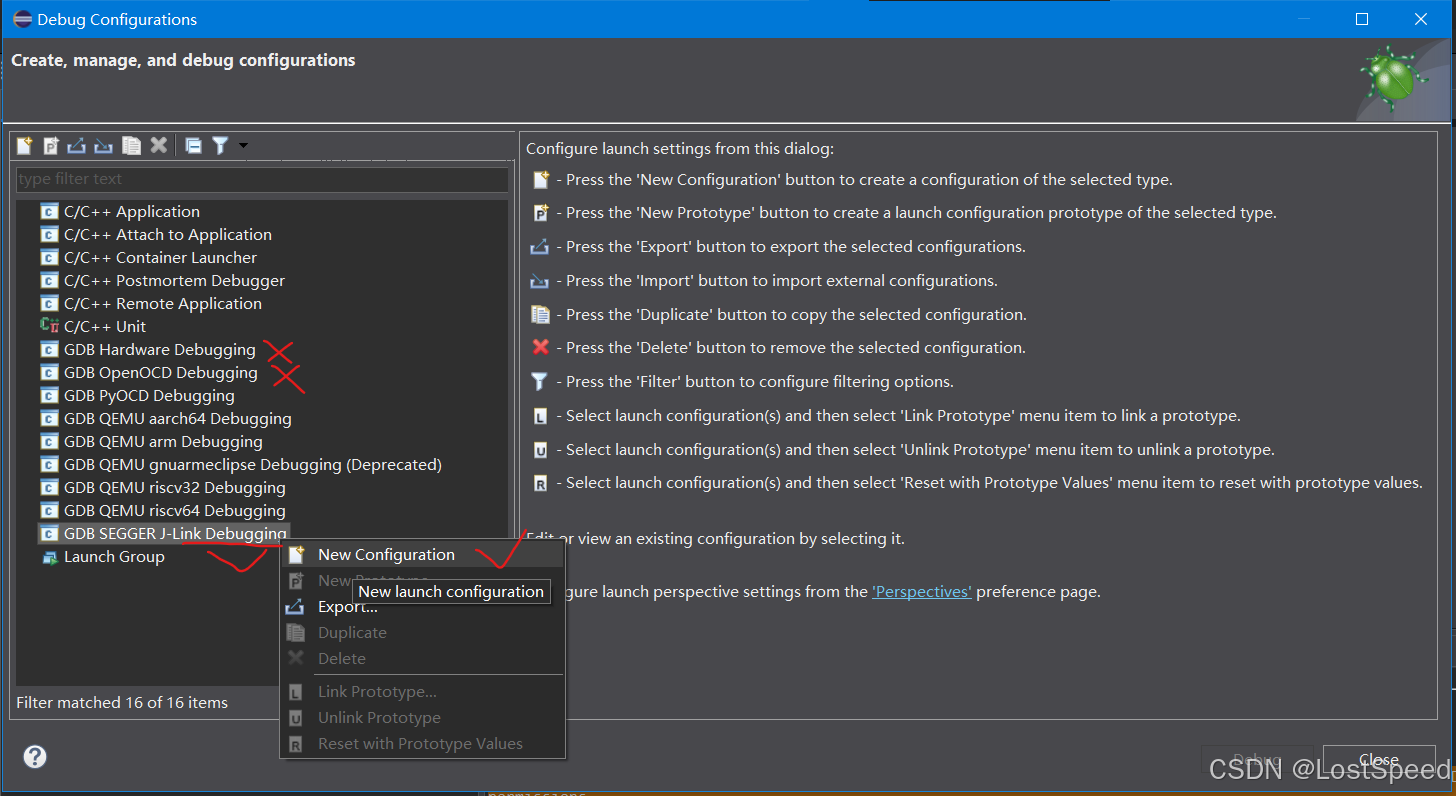

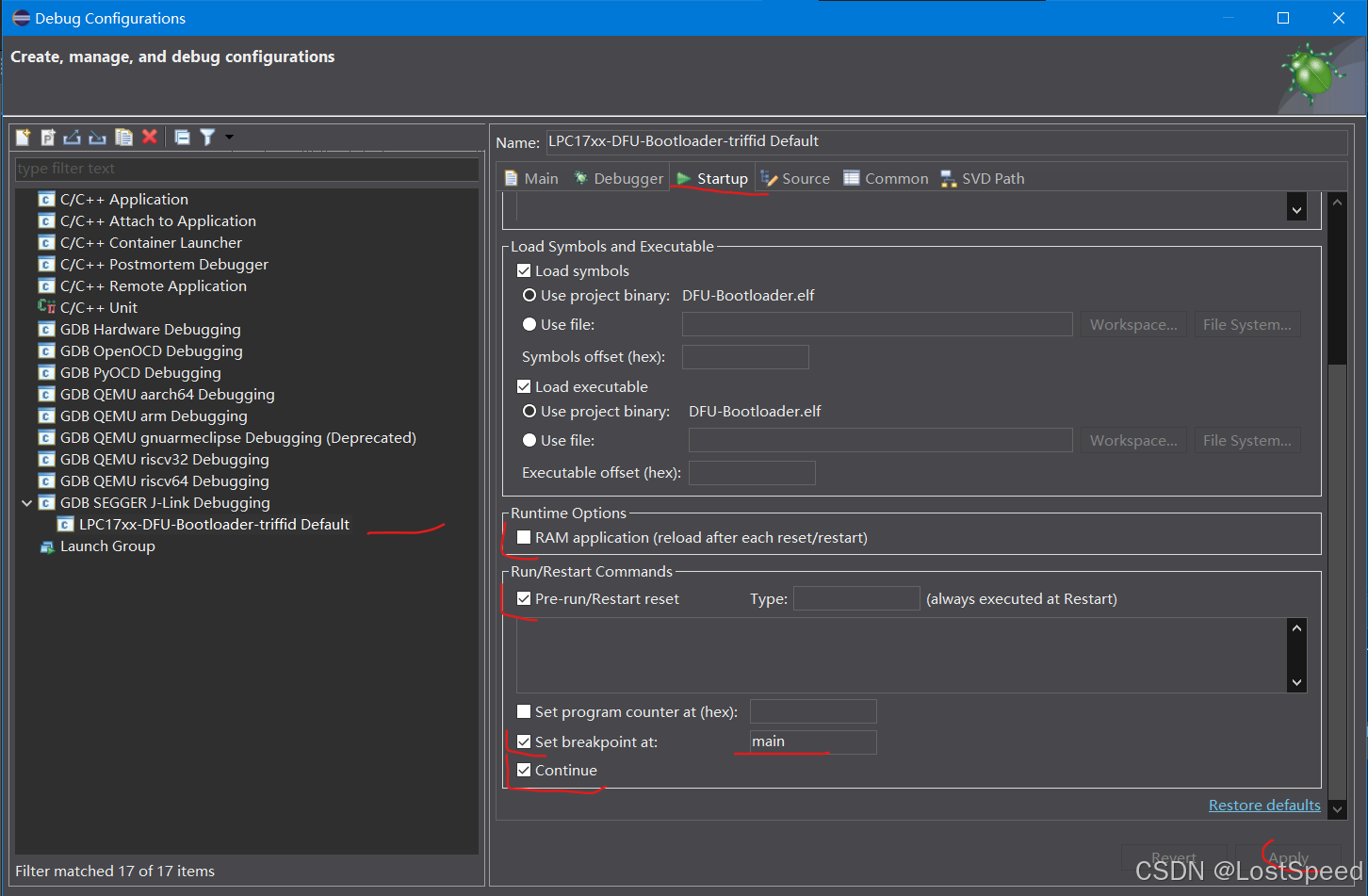

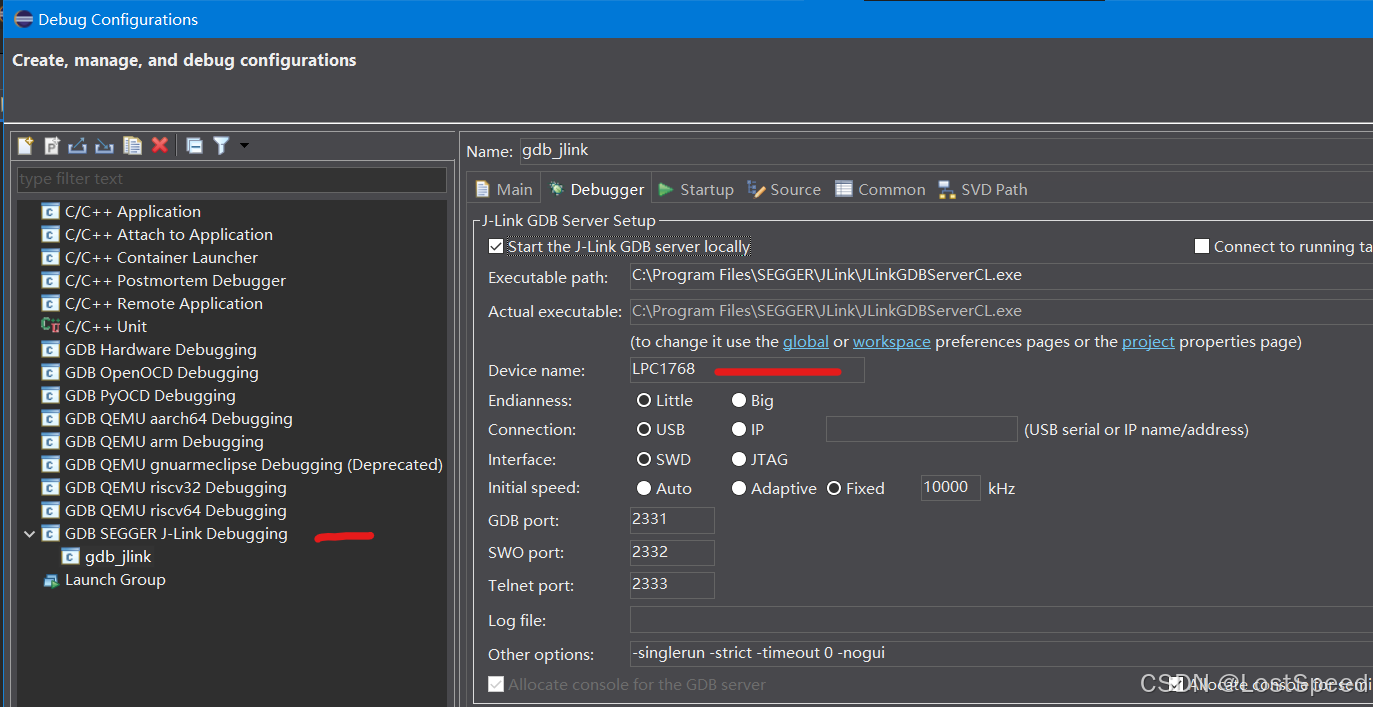

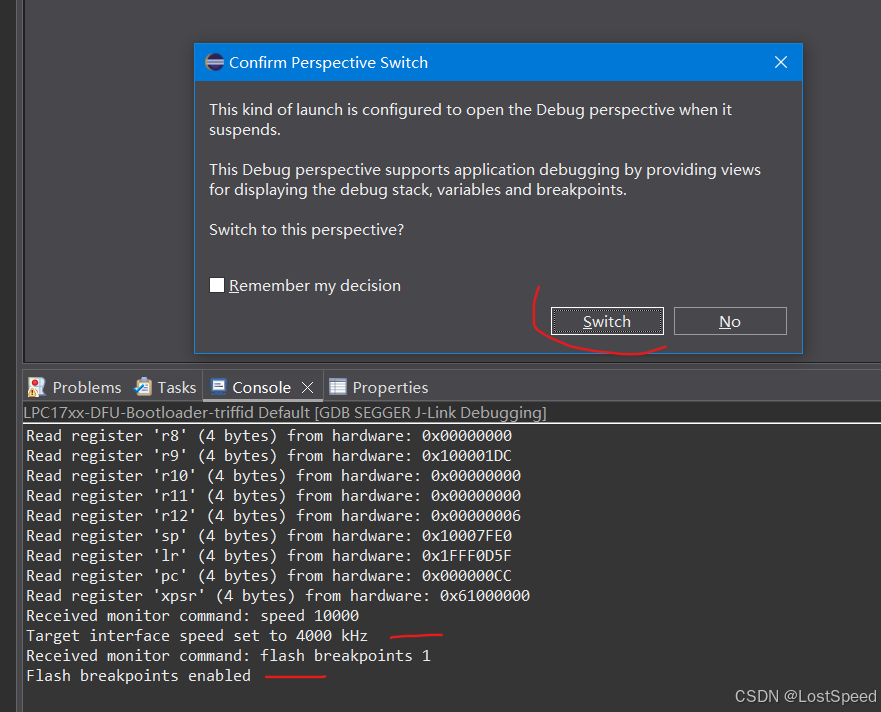

实验过了，只能是在"GDB SEGGER J-Link Debugging"这个配置上来新建配置，才能使用JLink-edu-mini来嗖嗖快的调试固件工程。
