数据库建模工具选型实录：7 款 ER 图工具的工程边界与落地流程

ER 图工具本身不难用，难的是选对。同样的三张表，有人十分钟出一张能直接建库的图，有人花两小时画完，发现改一个字段要手动同步五处。差别不在熟练度，而在工具是否匹配当前的工程阶段。

本文不罗列功能清单，按"正向工程、逆向工程、版本控制、协作"四个工程维度，逐款说明 7 个工具的能力边界，最后给出可直接复用的建模与导流流程。

一、三个判断维度，分清工具类型

ER 图表达实体（表或对象）、属性（字段）、关系（外键与关联）三类信息。工具之间的实质差异，在于这张图能否与数据库、文档体系和协作流程衔接。选型前建议先确认三件事：

维度	判断问题	影响
输出的可执行性	外键约束能否导出并执行	区分建模工具与绘图工具
关系的维护方式	手动同步，还是支持正向/逆向刷新	决定长期维护成本
使用者的关注点	评审同事看可读性，开发看精确性	决定优先级排序

三问回答完毕，候选通常收敛至 2~3 款。

二、7 款工具的能力边界

1. NuromBoard 诺智白板：建模前期的对齐工具

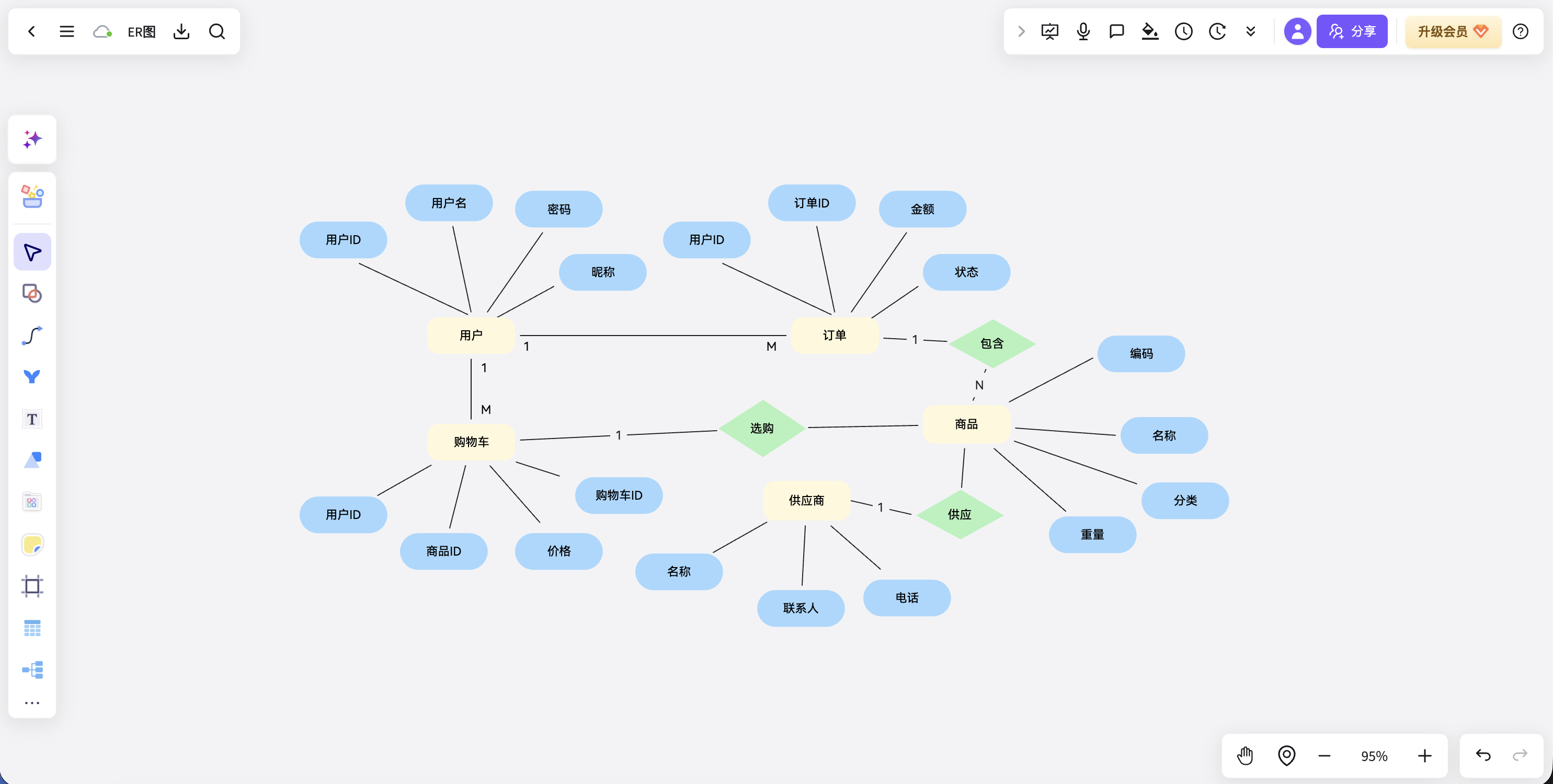

图示为需求评审阶段的典型状态：五张核心表并存，一对多与多对多关系直接标注在连线上，"包含""选购""供应"等关系以菱形节点单独表达，字段就近挂载。

其能力集中在建模的讨论与确认环节：

内置 ER 图模板，实体、属性、关系可直接录入，无需先行绘制图例。
AI 辅助建板，按需求描述生成实体与关系框架，结果落回画布后仍可继续编辑。
多人实时协作 + 历史版本，结构调整过程可回溯。

需要明确其边界：该工具负责关系确认，不负责将关系固化为数据库约束。结构定稿后若需输出 DDL 或数据字典，应转交专门的建模工具完成，两者属于流程接力，而非同类替代。若团队诉求是自动化生成 DDL，它并非合适选择。

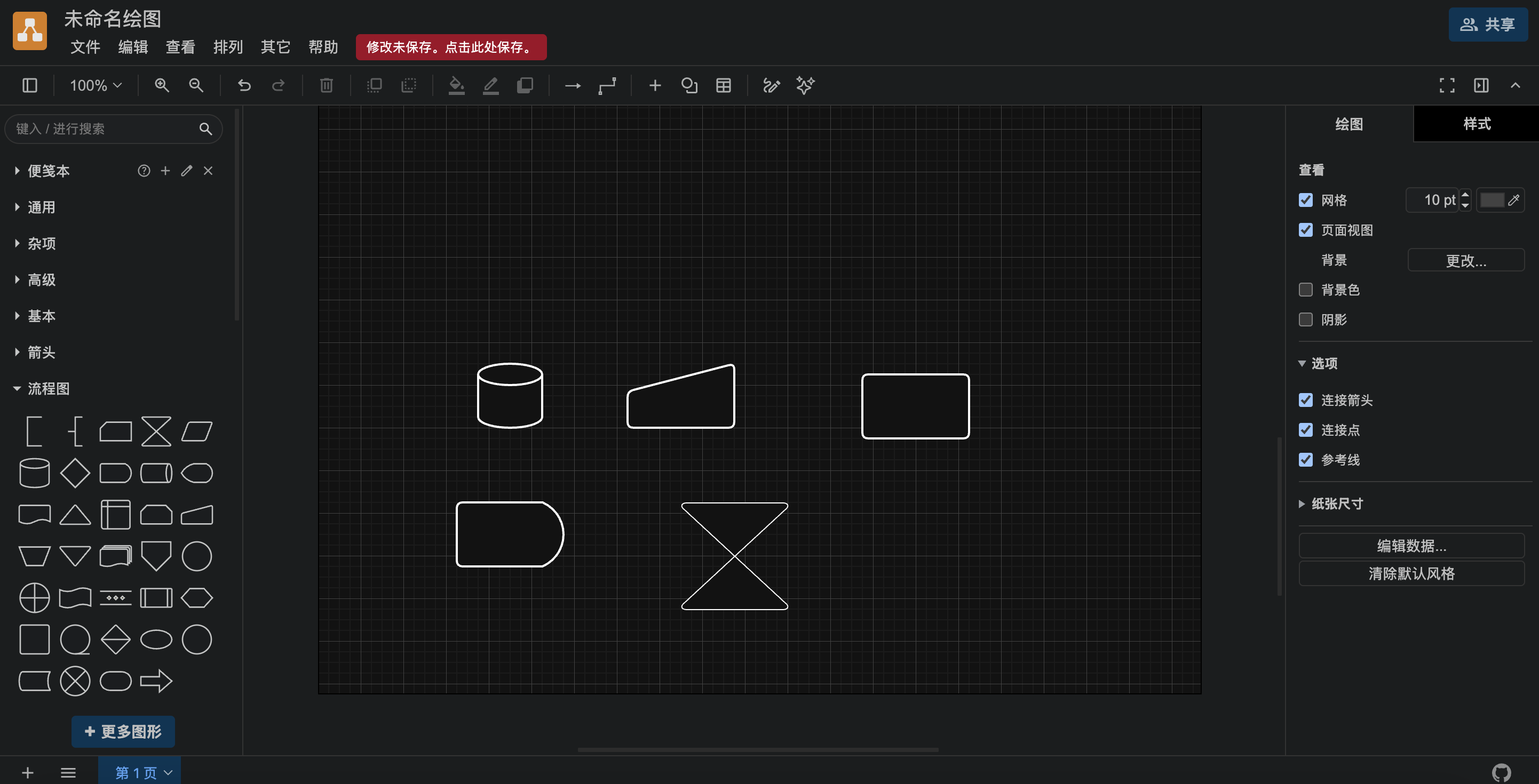

2. Draw.io（diagrams.net）：离线可用的通用绘图

免费、支持离线，导出 SVG/PNG 便于嵌入文档。不提供数据库同步能力，定位为结构说明图。优势在交付格式可控，Apache 2.0 许可，文件可长期归档。

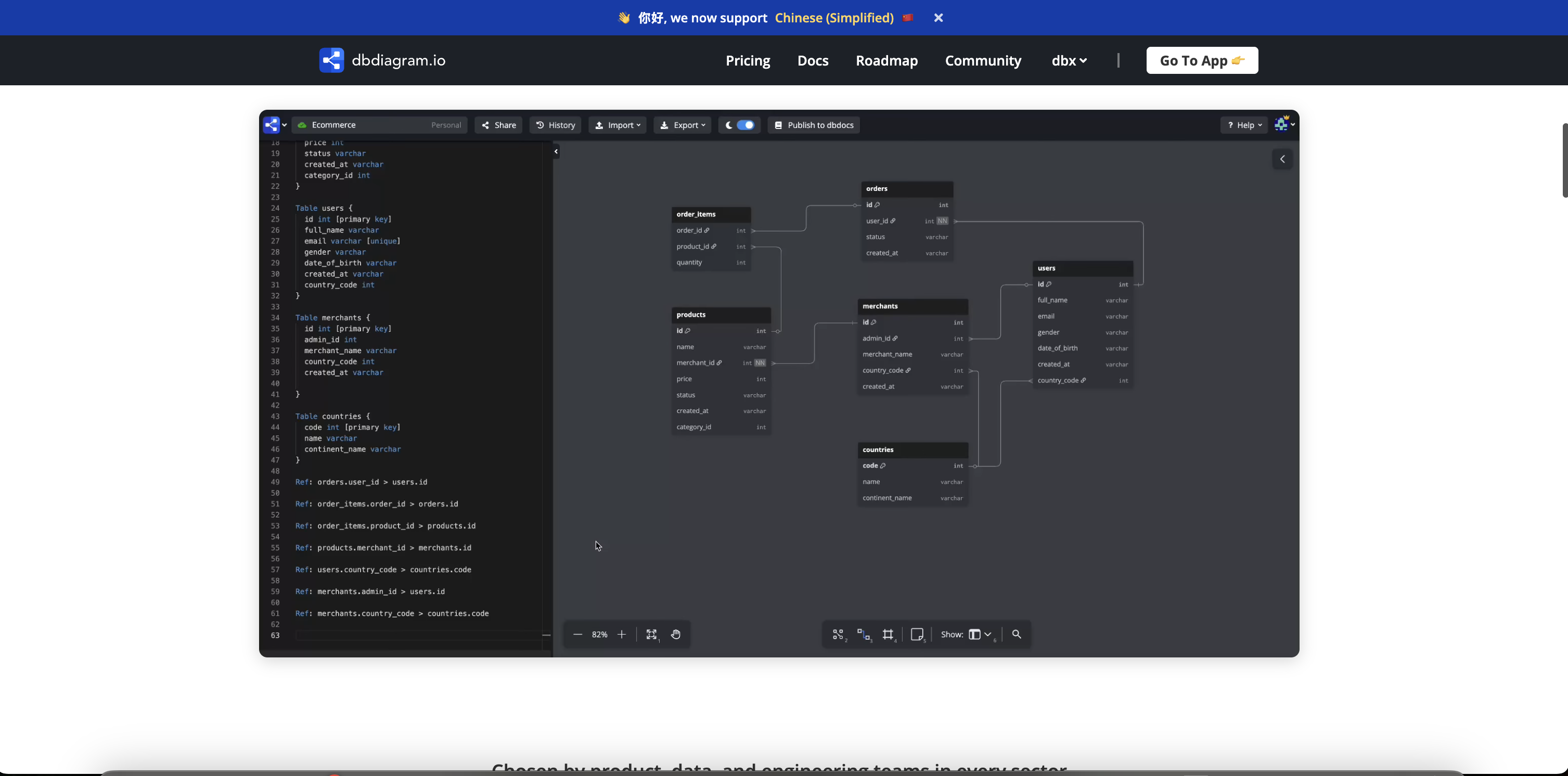

3. dbdiagram.io：DSL 驱动的正向建模

以声明式 DSL 描述表结构，实时渲染 ER 图，适合评审前的模型对齐。支持导出 SQL、PDF、图片，个人使用成本低。能力偏正向工程，从既有库逆向同步不是其设计重点。

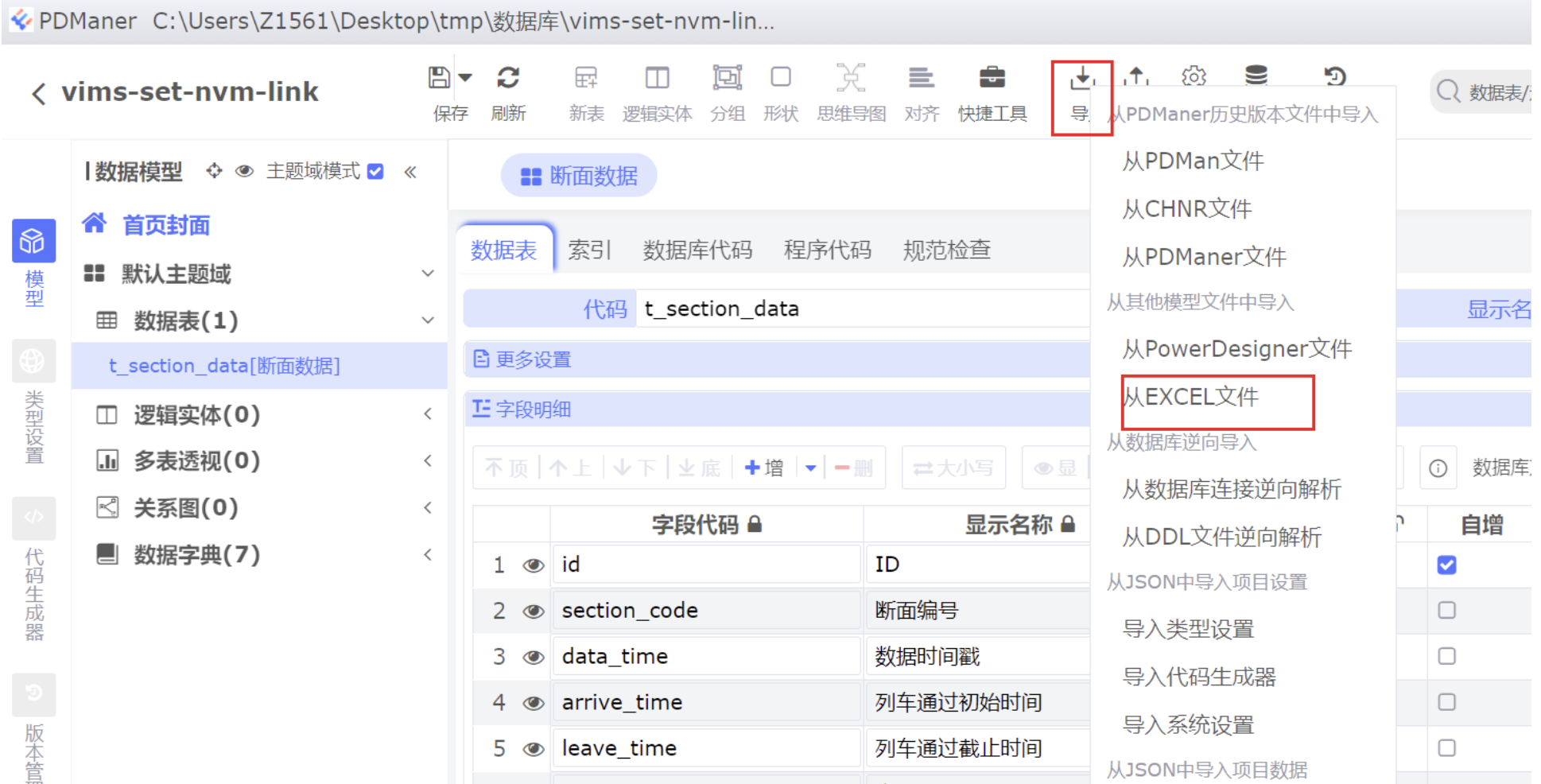

4. PDManer 系（国产开源）：正向生成与逆向解析

支持多数据库，可正向生成 DDL，也可逆向解析既有库，并支持数据字典导出，适合模型资产沉淀与字段口径统一。

项目状态需重点确认：该仓库已归档停更，官方由 PDMaas 承接后续迭代，官方说明为功能基本无损继承。存量工程可继续使用，新项目建议评估继任版本，以免产生迁移成本。此类信息通常不体现在产品首页，选型时应主动核实。

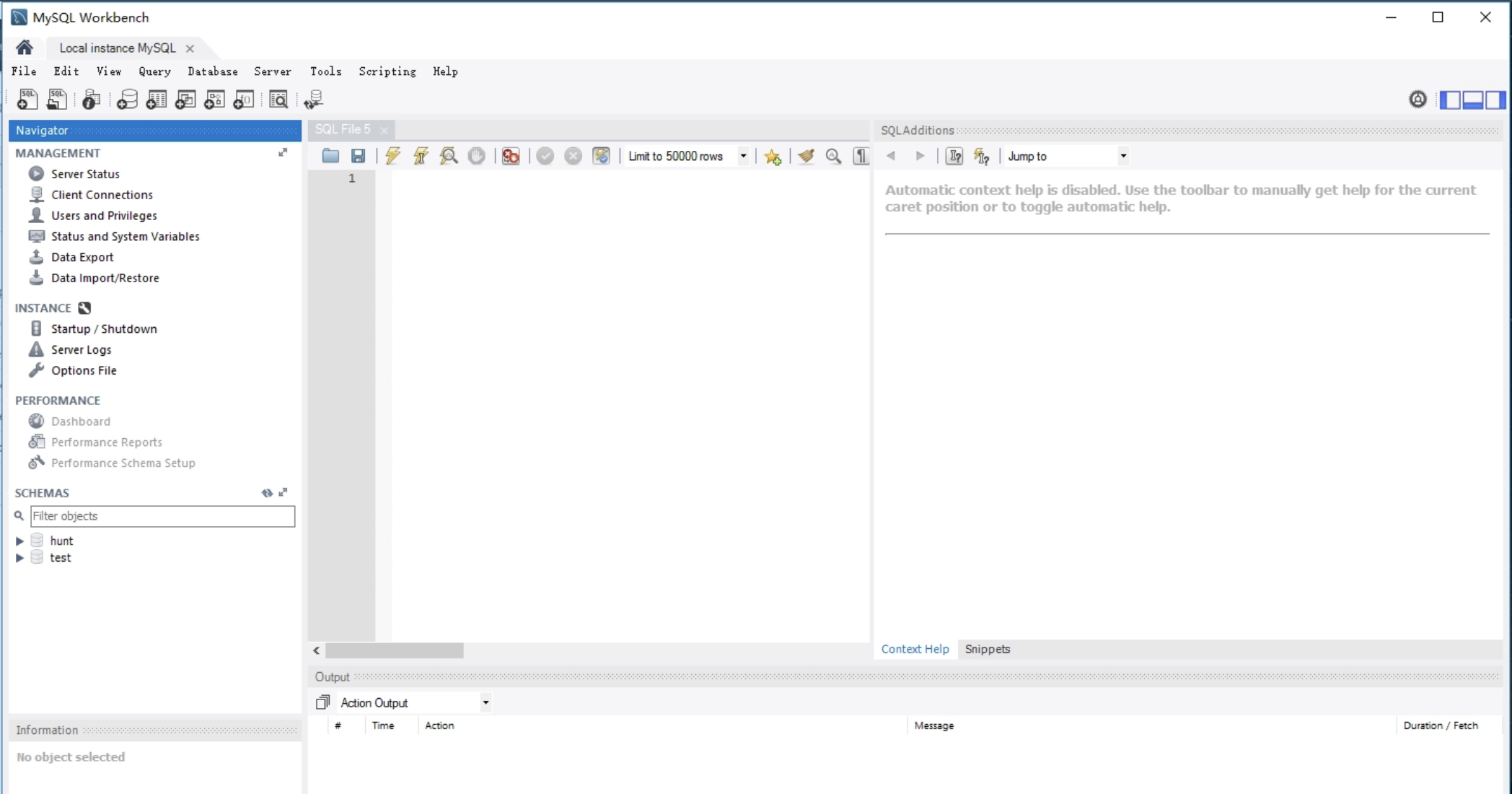

5. MySQL Workbench：生态绑定的 EER 工具

技术栈集中于 MySQL 时，EER 建模与反向工程链路更连贯，与数据库本身配套紧密。跨数据库能力有限。

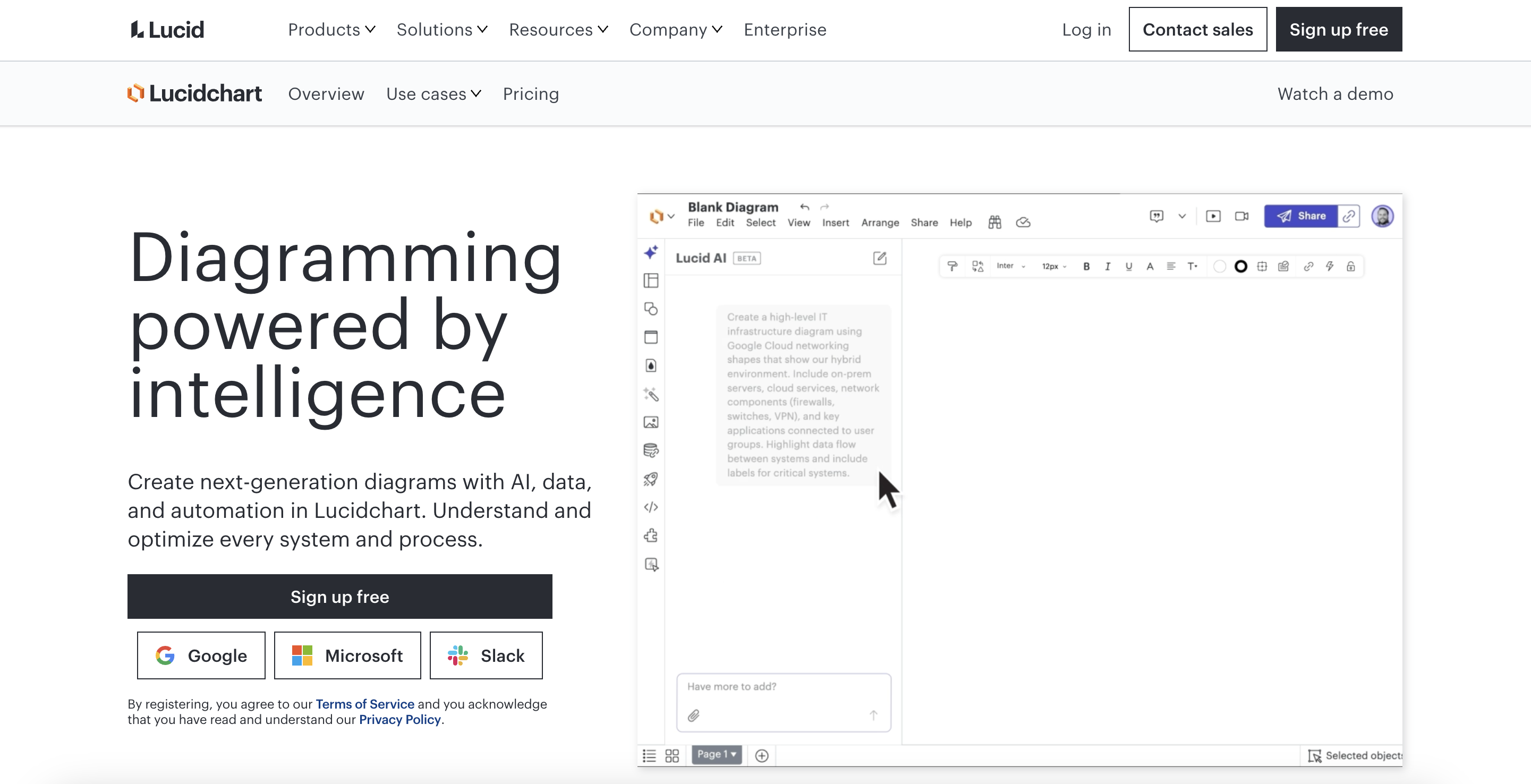

6. Lucidchart：企业级绘图与协作

模板库、权限体系、历史版本管理较完善，适用于跨部门沟通与规范统一。本质仍是绘图工具，不提供数据库工程能力，选型时需与建模工具区分。

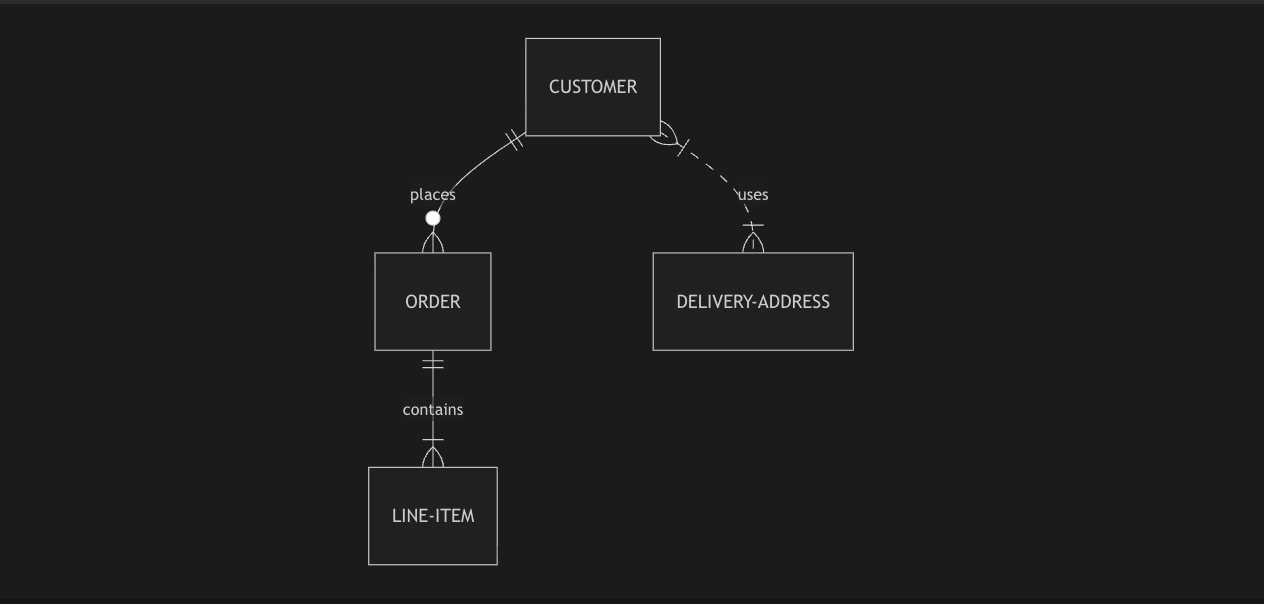

7. Mermaid：文档即模型

通过 erDiagram 语法定义关系，可嵌入 Markdown、Notion、GitHub 渲染。优势是版本控制友好，评审即 diff；不足是复杂布局可控性有限。适合文档驱动、强调可审阅与可回滚的团队。

三、能力矩阵

工具	更适合	安装	建模侧重	输出/集成	协作
NuromBoard	ER 图讨论建模、内置模板	否	讨论期建模	画布导出	实时协作 + 历史版本
Draw.io	免费通用画图、离线优先	可离线	结构说明	SVG/PNG 等	依赖存储/协作平台
dbdiagram.io	DSL 建模、快速出 SQL	否	正向为主	SQL / 图片 / PDF	链接分享（偏轻量）
PDManer	建模工程化、字典/DDL	是	正向 + 逆向	DDL / 数据字典	团队内部共享
MySQL Workbench	MySQL 反向工程	是	偏 MySQL	与 MySQL 配套	一般
Lucidchart	企业模板、流程与权限	否	偏绘图	多种集成	强（企业级）
Mermaid	文档即模型、Git 友好	否	文档即模型	Markdown/平台渲染	依赖代码协作

四、实操：从 DSL 描述到 DDL 导出

以 dbdiagram.io 为例。

新建图表。

在编辑器中定义表结构：

bash 复制代码

Table users {
  id int [pk]
  name varchar
  email varchar [unique]
}

Table orders {
  id int [pk]
  user_id int [ref: > users.id]
  amount decimal
}

右侧实时渲染，布局可拖拽调整。
通过 Export 导出 SQL / PDF / 图片。
协作场景直接分享链接。

常见问题 ：未定义主键或外键（ref）时关系线不会生成。建议按"先补全实体 → 再补约束与关联 → 最后校对基数"的顺序推进。

导出结果示例：

sql 复制代码

CREATE TABLE users (
  id INT PRIMARY KEY,
  name VARCHAR(255),
  email VARCHAR(255) UNIQUE
);

CREATE TABLE orders (
  id INT PRIMARY KEY,
  user_id INT,
  amount DECIMAL(10, 2),
  FOREIGN KEY (user_id) REFERENCES users(id)
);

对于需要在评审中同步讨论的团队，可先用 NuromBoard 完成实体关系的讨论与确认，使 ER 图、字段批注与讨论记录保留在同一空间，确认后再进入 DSL 建模环节。该组合的收益主要在协作链路的连续性，而非建模能力本身。

五、避坑清单

先定输出是否可执行：需要落成真实外键，选 dbdiagram.io / PDManer / Workbench；需要先对齐关系，选 NuromBoard 或 Draw.io。
在线工具的数据合规：涉及敏感字段或核心业务结构时，优先离线工具或脱敏后上传。
导出格式：优先 SVG 或高清 PNG，插入文档清晰度更稳，便于二次排版。
协作与回滚：文本模型或带历史版本的工具，误改后更易恢复。
避免过度选型：PowerDesigner 能力完备，但学习与维护成本同样高。
关注项目生命周期：如 PDManer 已归档，选型时应确认活跃度与继任方案。

六、选型结论

需求阶段需边讨论边对齐实体关系：NuromBoard
仅需结构说明图：Draw.io
需以 DSL 快速产出并导出 SQL：dbdiagram.io
需工程化落地与数据字典：PDMaas（原 PDManer）/ MySQL Workbench
需文档与版本控制：Mermaid
需企业级协作与规范管理：Lucidchart

建议以同一业务场景在 2~3 款工具中各建一次模，实际卡点比参数表更具参考价值。

参考资料

本文基于 2026 年 10 月前后可查到的版本与公开资料整理，并结合作者实际使用体验；工具迭代较快，具体功能与价格请以官方最新说明为准。
