浅谈智能硬件 OTA

写在前面

OTA 全称 Over-the-Air，空中升级；硬件 OTA 广义有两层含义：

1）固件 OTA（最常用）：给 MCU、SOC、单片机、模组刷写固件（底层程序），大家日常说的硬件 OTA 基本都是这个；

2）硬件参数 OTA：不换固件，只远程下发配置参数（阈值、通信地址、校准系数），很多项目里也归到硬件 OTA 体系。

区分：APP 升级叫软件 OTA；单片机 / 设备固件升级叫硬件 OTA。

名词区分：

FOTA升级：Firmware Over The Air，中文：固件空中升级，是针对直连云设备。

FUOTA升级：LoRaWAN Firmware Update Over The Air ，中文 LoRaWAN固件空中升级，针对携带LoRa 通信模组的子设备。

硬件OTA分类

1. 无线 OTA

WiFi OTA：设备连路由器，HTTP/HTTPS 从服务器拉取固件包。常见于智能家居，优点：带宽大、包传输快；缺点：依赖局域网 WiFi，无 WiFi 不能升级。
4G/5G 蜂窝 OTA ：设备内置 4G/5G 模组，公网下载固件，工业设备、车载、野外传感器。优点：不受局域网限制；缺点：流量成本高，一般固件做差分包减小体积。
NB-IoT / Cat.1 OTA ：低功耗物联网设备（水表、气表、烟感），带宽很小，只适合小固件或者分片差分升级，大固件基本不直接全量升级。
蓝牙 BLE OTA ：手机蓝牙直连设备，手机作为中转，把固件传给硬件。典型：手环、蓝牙耳机、传感器模块。特点是不需要网络，手机本地传包；缺点传输慢，适合小包。
LoRa OTA ：远距离低功耗物联网，带宽极低，只能极小固件，一般只做参数 OTA，很少完整固件升级。

2. 有线 OTA

也属于硬件 OTA，很多场景叫本地 OTA。

USB OTA：USB 连接电脑，上位机下发固件（如 STM32 DFU）
UART/RS485 OTA：串口有线升级，工厂产线、现场调试
CAN 总线 OTA：车载 ECU，CAN FD 传输固件包，汽车行业标准
Ethernet 有线网口 OTA：工业交换机、PLC

说明：通道只是传输介质，OTA 升级逻辑是独立的，不管蓝牙、4G、串口，底层升级框架原理一致。

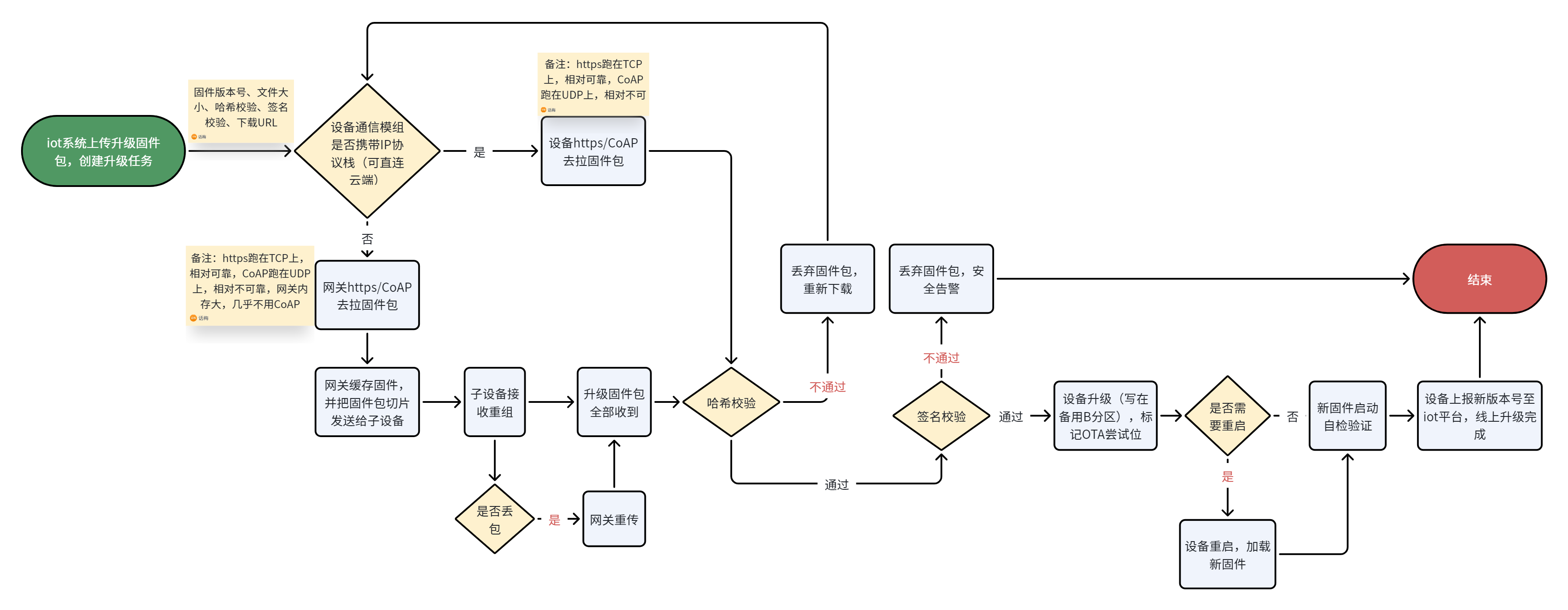

硬件OTA流程

1、如何判断设备是否携带 IP协议栈？

这是TCP/IP 第一层网络接口层的知识，也就是在第一层就能区分出对应设备是自己拉包完成升级，还是依靠网关给自己发包完成升级。

设备是否携带 IP协议栈，也就是有没有完整TCP/IP 协议栈。这主要取决于设备本身的通信模组，其可以查阅模组规格书/模组SDK获取。通用的设备都有哪些通信协议？它们哪些有完整TCP/IP 协议栈？请看下表：

通信模组类型	是否内置 TCP/IP 栈	是否有 IP	OTA 方式	覆盖范围	适合场景
WiFi 模组 (ESP32)	✅完整	✅内网 IP	设备主动拉包 FOTA	覆盖 50~100 米室内	智能家居、工业采集器、WiFi 网关
Cat.1 4G 模组（广域覆盖、插SIM卡）	✅完整	✅运营商 IP	设备主动拉包 FOTA	全国只要有 4G 信号就能联网	野外设备直接上云，上报数据、图片、日志，远程下发指令
NB-IoT 模组（带宽极低、强穿透、插SIM卡）	✅精简 IP 栈	✅IP	设备可 FOTA，只适合小固件	密集地0.3～1.5km；郊区1～5km；开阔10~15m.城市几百米～几公里	智能水表、燃气表、地下井盖、烟雾探测器、低频小数据野外传感器
LoRa 子设备模组（休眠功耗极低）	❌无	❌无 IP	网关代理 FUOTA 分片下发	通信距离 2~15km	野外农业传感器、水库监测、远程抄表、园区大量低功耗传感器
BLE 蓝牙子模组（超低功耗）	❌无	❌无 IP	网关 / 手机本地推送固件	距离 10~30 米	手环、温感标签、蓝牙门锁、近距离配置调试
ZigBee 子模组（低功耗、可穿墙、Mesh 组网）	❌无	❌无 IP	网关推送固件分片	室内10～30 米；室外开阔50～100 米	全屋智能家居传感器、厂房大量采集节点
5G 工业模组（超高带宽、低时延）	✅完整	✅公网 IP	设备主动拉包 FOTA	全国只要有 5G 信号就能联网	工业网关、高清视频监控、边缘计算终端

备注：一个设备可以携带多种通信模组，如LoRa网关，既有LoRa 射频模组与LoRa子设备通信，又带4G模组，把设备的数据上云。

单协议设备：升级流程只需考虑这一种链路的特性（比如NB-IoT必须用LwM2M做分片传输）。
多协议设备/网关 ：OTA策略会更复杂，但也是优势。比如，网关可以用4G/以太网这种高带宽链路下载自己的固件 ，同时通过LoRa/Zigbee把子设备的固件分包转发下去。这样，网关就变成了子设备OTA的"代理下载器"。

升级时长

通信协议	固件大小	下载/总升级时长	关键条件
蓝牙 (BLE)	~60 KB	约 1 秒 (传输)	优化连接参数、内部对测环境
BLE (低功耗设计)	~180 KB	2.8 秒 (传输) / 5.4 秒 (总计)	含加载，2M PHY，无压缩加密
CoAP (IEEE 802.15.4)	未注明	17.26 秒 (无线)	512 字节块大小，无线 Mesh 环境
MQTT-SN (IEEE 802.15.4)	未注明	30.15 秒 (无线)	512 字节块大小，受超时重传机制拖累
LoRa (自定义方案)	1 KB	约 118 秒	单邻居，极低带宽，时长随固件增大激增
LoRa (自定义方案)	100 KB	约 449 秒 (~7.5分钟)	单邻居，100KB 固件
LoRa (分块方案)	0.641 KB	1.61 分钟	极小差分/分块固件
NB 模组 (BC26) + TCP 透传	110 KB	约 3 分钟多 (下载)	每包 256 字节、间隔 500ms，440 包计算得出
NB-IoT 模组固件升级	未注明	最长 15 分钟	厂商工具升级模组本身的固件，含擦写流程
华为云 LwM2M FOTA	未注明	下载超时 60 分钟，上报超时 30 分钟	平台侧的超时阈值，非实际耗时，但反映了工程预期的上限
多设备 LAN 场景 OTA	未注明	全流程 1-2 分钟	含下载、重启、确认，20 台设备并发时增量很小

QA

什么时候升级

根据实际情况来设置，1）上传完单个升级固件包，就开始升级；2）上传完多个升级固件包，再统一时间升级，这种情况一般是跟软件版本迭代放一起，方便一起通知到用户。

什么情况下会升级失败

分三种情况：

1）下载升级固件包阶段

网络通信问题
- 4G/NB 信号弱、丢包高、基站波动；NB PSM/eDRX 唤醒超时，分片拉取不到
- MQTT/CoAP/HTTPS 连接断开、服务器断连、证书过期、DTLS/TLS 握手失败
- 分片丢失，重传次数耗尽；CoAP Block2 / HTTP Range 请求失败
固件包本身问题
- 固件包损坏、包不完整；平台下发错误版本、固件和硬件型号不匹配
- 固件大小超出 Flash 可用空间，存储空间不足
设备资源不足 RAM 内存不够，分片缓存溢出；Flash 读写异常（Flash 磨损、坏块）
权限 / 校验不通过 固件签名校验失败、CRC/SHA 校验不通过，设备直接拒绝写入。

2）激活/重启失败阶段

固件已经写入备用分区，标记准备升级，重启环节出问题。

Bootloader 读取 B 分区固件失败：Flash 坏块、写入时断电，固件损坏
固件镜像校验失败（签名、哈希不对），Bootloader 放弃启动新固件，触发回滚到老版本（A/B 分区保护）
新固件启动崩溃：
- 新固件 Bug：初始化硬件（球阀执行器、阀位采集、4G/NB 模组）直接 HardFault、看门狗复位
- 硬件兼容性 Bug，例如：新版本驱动和当前 PCB / 外围器件不兼容

A/B 分区作用：启动自检失败，Bootloader 自动回滚旧固件，设备还能正常工作。

3）运行自检阶段

新固件成功启动，但是业务自检不通过，判定升级失败，触发回滚：

外设自检失败：阀位采集异常、球阀执行器通讯异常、传感器读取失败
通信自检失败：无法连上 IoT 平台，MQTT 无法建立连接
看门狗频繁复位，设备反复重启；业务心跳超时

4）硬件本身原因导致升级失败（底层硬件问题）

Flash 芯片老化、坏块，写入固件分片失败；擦写次数耗尽
电源不稳：升级擦写 Flash 瞬间电压跌落，写 Flash 出错（工业现场很常见）
硬件电路故障：MCU、射频模组硬件损坏，无法联网或者无法读写 Flash

5）边界场景：单分区升级（无 A/B，高危，新项目不用）

固件直接覆盖运行区。一旦写入中途断电，固件彻底损坏，设备变砖，无法自恢复。

升级后设备是否要重启

设备升级前，一般可以做到保持当前运行状态，比如球阀开着浇水，可以不做不做任何调整做无感升级。但升级后，如果是主程序升级就需要重启（这是系统强制重启）、补丁类升级就不用重启。正在
