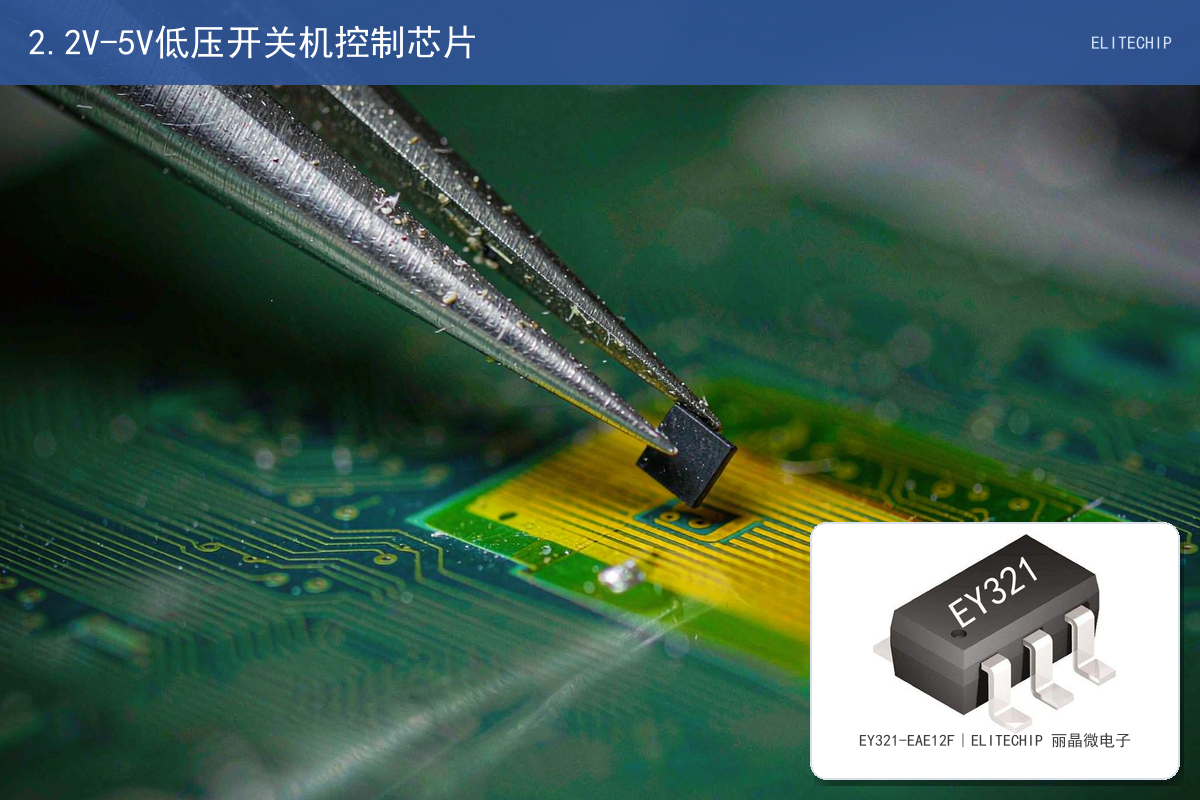

这颗IC的VDD范围是2.2V~5.0V，意味着单节锂电、两节干电池、5V USB都能直接接。说的就是2.2V-5V低压开关机控制芯片这类器件，把电源这一栏看明白，后面外围基本就清楚了。
先读电气参数表。工作电压VDD最小2.2V、典型3.0V、最大5.0V，所以单节锂电3.0~4.2V直接上，两节干电池3V也行，5V USB取电不用降压。工作电流典型5uA（VDD=3.0V，输出悬空），静态电流典型也是5uA（VDD=3.0V，输出关闭），这就是它适合长期存放的底子。
引脚定义照着SOT23-6封装看：
1脚OUTH：信号输出，高电平有效
2脚GND：IC负极
3脚KEY：触发开关
4脚OUTL：信号输出，低电平有效
5脚VDD：IC正极
6脚NC：悬空
OUTH和OUTL是一对互补输出，这是整颗芯片的精髓。上电默认OUTH低、OUTL高，系统关；长按KEY达10秒，OUTH翻高、OUTL翻低，开机；再长按10秒翻回。一路做电源使能，另一路同步做状态灯，一片顶两用。
最小系统连接清单：
VDD接电源正极，旁挂C1=0.1uF去耦到GND
GND接电源负极
KEY接轻触开关一端，开关另一端接GND（或直接按原厂参考接法）
OUTH接电源管理IC的使能脚或状态指示
OUTL接另一路指示或互补逻辑
C2=10uF可省，按需加在电源端
注意C1那颗0.1uF去耦电容建议保留，C2电容可根据电源实际需要调整或省略。整颗BOM就一颗电容加一个按键，不用MCU配合就能独立工作。
PCB布局几个点：KEY走线尽量短，远离DC-DC、电机、射频这类干扰源，不然颠簸环境可能被误触发计时；去耦电容C1要靠近VDD和GND引脚摆放，回路面积越小越好；OUTH/OUTL走线别和功率线并行，避免耦合噪声。板子小到指甲盖大，布线的余量其实不多，前期规整点省返工。
边界条件得写进设计评审。输出驱动能力有限，IOH仅6mA、IOL14mA（VDD=3.0V条件），带LED、轻负载没问题，带电机继电器必须外扩三极管或MOS管扩流，芯片只做开关机决策。工作温度-10~65℃，定位消费级，工业现场和车规前装别用。长按门槛固定10秒，要3秒5秒得定制。上电默认关机态，运输途中按到也不开机，防库存亏电。
实际打样时我习惯先在洞洞板确认时序，再画PCB。VDD接3.0V稳压，KEY接个轻触开关，OUTH挂个小LED串电阻，长按10秒看灯亮，再长按看灯灭，整个验证十分钟搞定。确认无误再进SMT，省得小封装返修费眼睛。
把这类IC放进单节锂电的小风扇、便携加湿器，最大的获得感是固件里再也看不到按键扫描那一段。主芯片上电就进最低功耗，开关机全交给硬件，睡眠电流实测更容易过规格。6脚NC原厂要求悬空，别手痒去接地或接电源，留着悬空最稳。封装是SOT23-6，回流焊温度曲线按常规小封装走，别超峰值温度。
把这颗IC接进单节锂电的小风扇、加湿器，省掉MCU按键检测逻辑，BOM和开发周期一起往下走。读懂datasheet这几栏，选型基本就不会翻车。
