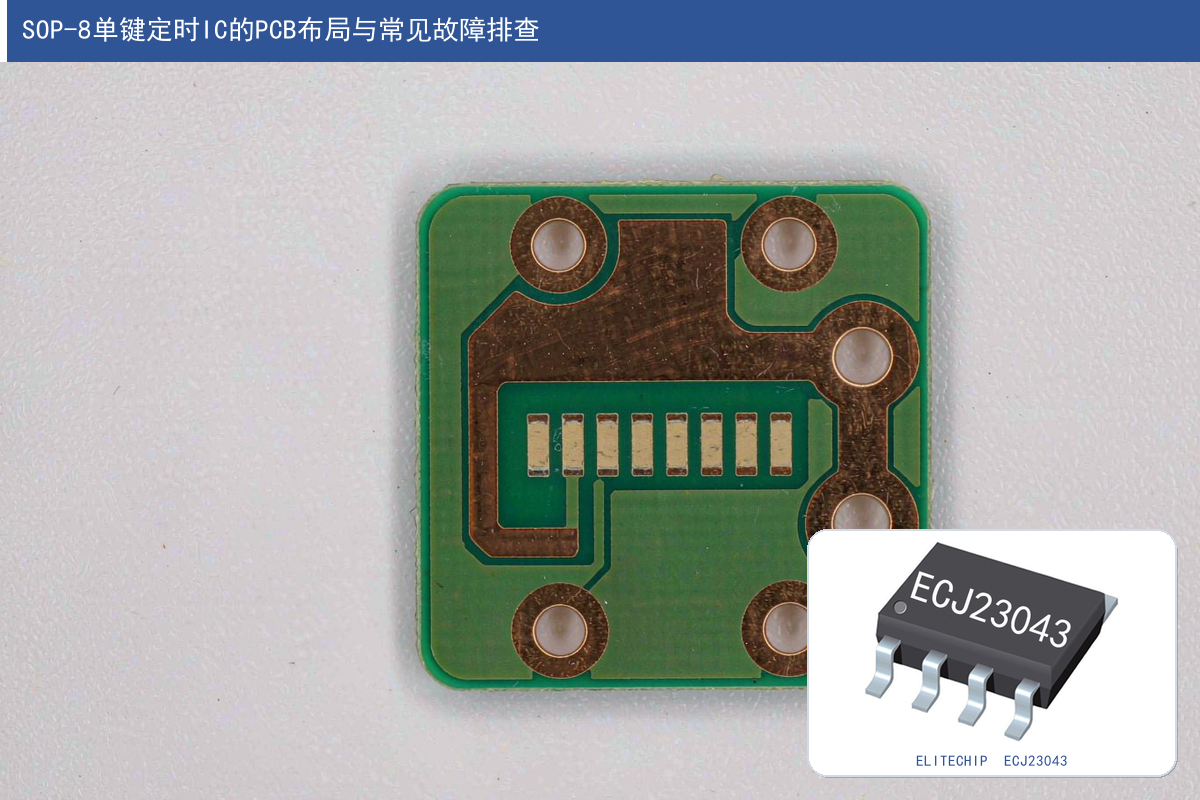

用SOP-8单键定时IC做单键10分钟定时板子，原理图就几颗料，但layout和焊接挨个踩坑的不少。这里把去耦、按键走线、蜂鸣器回路三件事讲清，再给一份"按了不亮/蜂鸣器不响"的排查清单。
去耦是第一优先级。1脚VDD到8脚GND之间必须靠近IC放那颗104P电容，别甩到板子另一头。纽扣电池引线有内阻，按键瞬间电流波动，去耦远了会让VDD抖，IC状态机可能误判。C2 106P如果电源本身干净可以省略，但初次打样建议先焊上。VDD走线尽量短而粗，GND直接铺铜回到电池负极。
按键走线要干净。7脚KEY接轻触开关到GND，这条线别和蜂鸣器、LED的长线平行走，否则蜂鸣器导通的噪声耦合进KEY，可能触发误取消。按键两端可以并联一颗100nF电容做硬件消抖，软件侧这颗单键定时IC本身已做短按识别，硬件消抖只是兜底。KEY走线越短越好，远离大电流回路。
蜂鸣器回路单独处理。5脚OUT2是低电平输出驱动蜂鸣器，蜂鸣器是感性负载，关断瞬间有反向电动势，建议并联续流二极管，并在回路串个小电阻限流。OUT2驱动能力约20mA（VDD=3.0V，Vol=0.6V），无源蜂鸣器或小型有源蜂鸣器直接推就行；电流超20mA要外挂三极管或MOS扩流，否则IC可能过热或输出拉不动。LED那路同理，3脚OUT1串限流电阻，电流别超20mA。
排查清单（按了不亮/蜂鸣器不响）：
测VDD对GND电压，确认落在2.2V到5.0V工作区间；满电纽扣电池若超5.0V要分压，别直接怼。
确认上电不工作属正常，必须先短按KEY才启动，别以为通电就该亮。
量3脚OUT1，短按后应为低电平（点亮LED）；若还是高，查KEY是否真正接地、按键是否虚焊。
蜂鸣器不响：量5脚OUT2短按后是否拉低；用万用表蜂鸣档查蜂鸣器好坏，查续流二极管方向有无反、限流电阻是否过大。
静态电流应约5uA（VDD=3.0V，输出关闭）；若待机电流大，查NC脚有无误接、去耦电容是否漏电。
工作温度-10℃到+60℃，低温或高温环境异常先回到室温复测。
记住这颗SOP-8单键定时IC脚位：1脚VDD、8脚GND、3脚OUT1(LED)、5脚OUT2(蜂鸣器)、7脚KEY，2/4/6脚NC悬空。10分钟是出厂固化定时，改时间要定制。板子只有指甲盖大，焊接时NC脚别当NC乱接，量了一下基本都是layout或按键虚焊惹的祸。
再补两个layout细节。一是GND不要走细线，蜂鸣器导通瞬间电流走GND回路，线细了压降会让VDD相对抖动，IC可能复位；尽量用铺铜。二是KEY到开关的焊盘附近别放大功率器件，热敷类产品的加热片离IC远一点，温升叠加容易顶到-10℃到+60℃上限，量了一下样品在密闭壳里能摸到50℃以上，留好余量。
最后提醒，查"按了不亮"先别怀疑IC坏了，九成是KEY没真正接地或去耦电容离太远；"蜂鸣器不响"先换只好的蜂鸣器、量5脚OUT2有没有拉低，再查续流二极管。把这份清单过一遍，多数问题十分钟能定位。
