多对一无线视频采集传输解码显示系统评测
文章目录
前言
本多对一无线视频传输系统，采用 CMOS 图像传感器完成实时视频画面采集，依托嵌入式硬件平台对原始图像数据进行高效视频编码压缩，再通过 WiFi 无线网络对音视频流进行传输。发送端由 CMOS 传感器完成光电转换，输出原始图像帧，经过 H.264/H.265 编码压缩，大幅降低视频传输码率，减少无线网络传输带宽压力，适配 WiFi 信道传输特性。
多个发送端通过WIFI接入解码终端的WIFI热点，采集编码完成后将视频流通过 WiFi 向外推送。解码端接收音视频流并进行硬件解码，还原原始视频画面并实时显示，实现多处采集一处集中观看。
整套方案省去传统有线布线，部署灵活便捷，可快速搭建多点监控查看场景。系统具备低延迟特性，画面实时同步，抗干扰能力强，适合现场巡检、设备调试、工位监控、移动作业画面回传等场景。发射端小型化设计，便于搭载在移动载体上；接收端设备通用性强，PC、嵌入式显示屏等终端均可作为显示节点，扩展性好，可按需增减发送端数量，无需修改接收端核心配置。

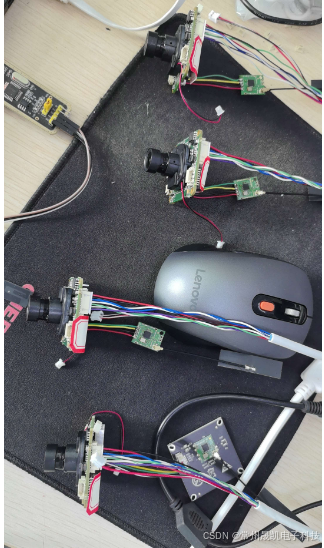

一、视频采集发送端：
标准的38板网络摄像机，通过USB口连接WIFI模块。采集端的WIFI工作于STA模式。
图像经过采集编码后通过WIFI发送出去。

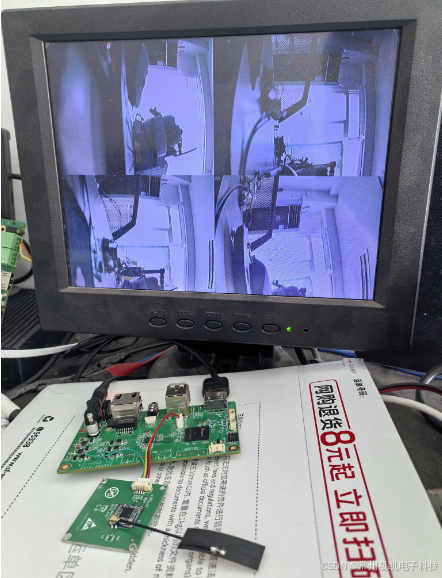

二、视频接收解码显示端：
由君正A1组成的硬件解码显示板卡，通过USB口连接WIFI模块，WIFI工作于热点模式。多个采集端通过WIFI接入解码端的热点，组成一个局域网。
君正A1_NT作为一款嵌入式硬件解码芯片，解码能力强可以做到4K@60，HDMI显示可以支持到4K@60，支持HDMI和VGA同源显示。NPU具有1.4T@int8的算力，可以支持实时的人车宠检测。

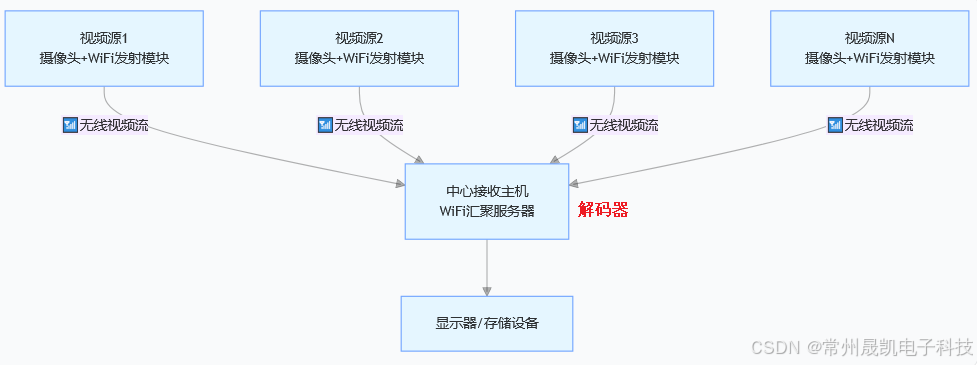

三、系统拓扑结构：
摄像头端自带WIFI模块，工作于STA模式。解码端的WIFI模块，工作于AP模式。每个采集端都通过WIFI接入解码端的WIFI热点。解码端向每个接入的采集端请求视频流。
四、延时测试：
组网测试：
端到端的延时在100mS左右，延时极低。
总结
创新永无止尽，科技让生活更美好。希望这套无线视频传输系统能让你对科技有个更深入的认识。
