2026.10.12 SPI通信协议复习
part1：SPI定义和理解
SPI采取的同步全双工 的模式，并且仅支持一主多从 的模式，通信线主要有时钟线SCK (部分地方称为SCLK)，MOSI (主机输出从机输入)，MISO (主机输入从机输出)，SS(片选，选择从机，低电平有效)，通过其表意就可分析出各线在通信中的作用，由于一主多从的模式，实际应用开发中主机上应有多条SS，但单个从机通信时，其它从机应保持高阻态，同时输出端口应配置为推挽输出，输入端口应配置为上拉/浮空输入
part2：SPI存在的意义以及与I2C的对比
I2C是一个很强大的通信协议，它最大限度地通过软件模拟的方式节省了硬件资源，并且支持多主多从，多主机仲裁，主从应答的模式，能实现更复杂情景下的应用，但存在一个缺点：通信速率上限受到很大限制，由于I2C的弱上拉开漏模式，使得通信线上升沿相对于下降沿来说是慢很多的，这就导致了I2C的通信速率不会很快，常见的有100khz，400khz，3.4Mhz，但通常采用的I2C仍然是khz级别的，而SPI的出现恰好可以解决这个问题，由于SPI有两根数据线，可以保证上升沿和下降沿都很迅速，通信速率会大大提高，常见的SPI都是几十Mhz级别的，所以在一些需要高速传输的情景SPI是非常常用的，尽管它需要更多的硬件资源
part3：SPI工作原理和4种工作模式
1.工作原理

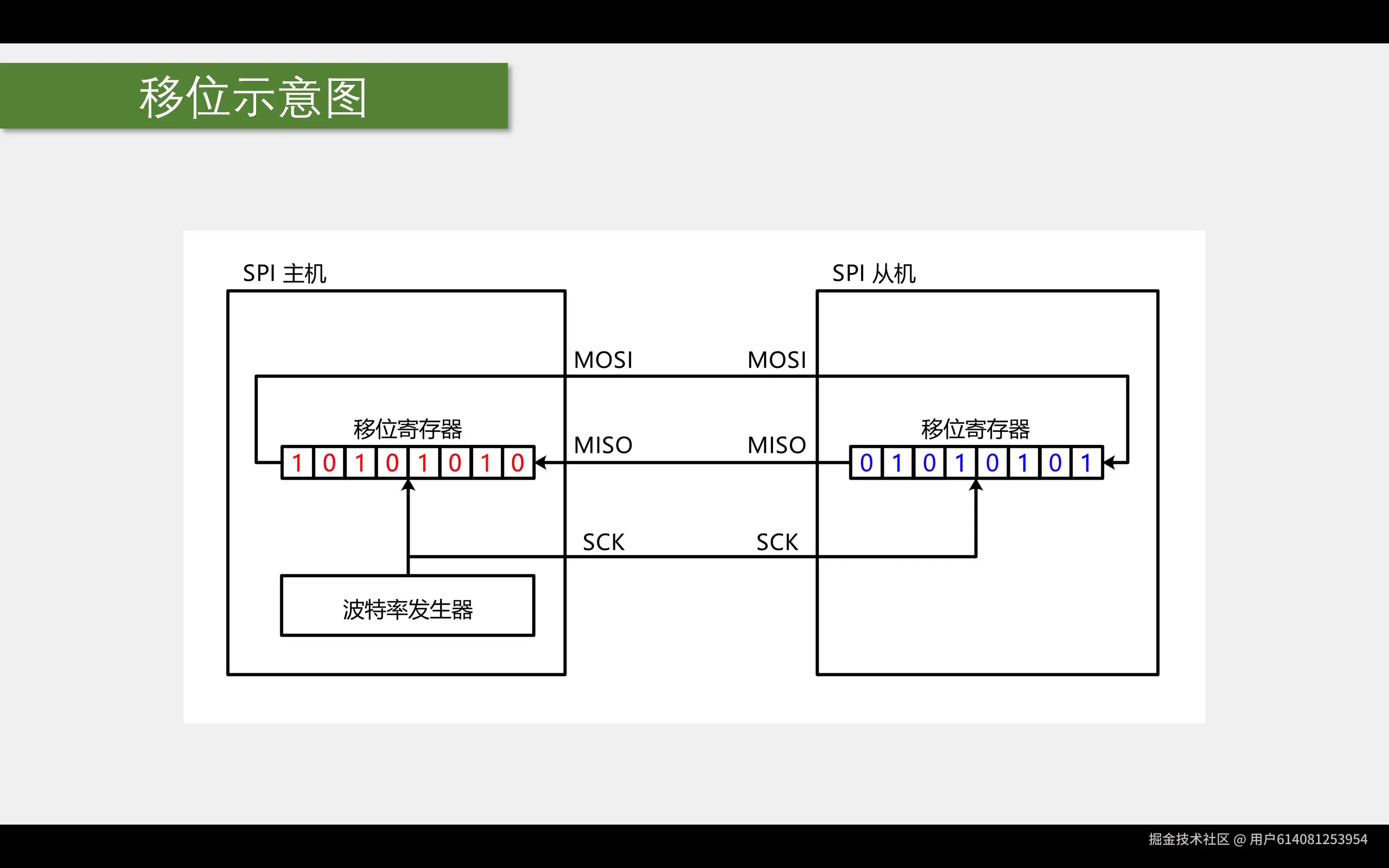

SPI的工作原理我觉得可以用"交换"这个词来形容，在主机和从机内部的数据移位寄存器中均存储着8bit数据，当SS=0选中从机后，根据SCK的上升边沿来不断将主机从机高位bit同时移出当前寄存器，并移入目标寄存器，边沿的指示不同跟4种工作模式有关，当8bit数据全部"交换"后，完成一字节的收发，然后SS=1(如果不想继续通信)，一般来说主机收数据，数据一般给0x00或者0xFF来去跟从机交换
2. 4种工作模式
由 CPOL （Clock Polarity）和 CPHA（Clock Phase）组合成 4 种模式：
| 模式 | CPOL | CPHA | 空闲电平 | 采样边沿 | 移出边沿 |
|---|---|---|---|---|---|

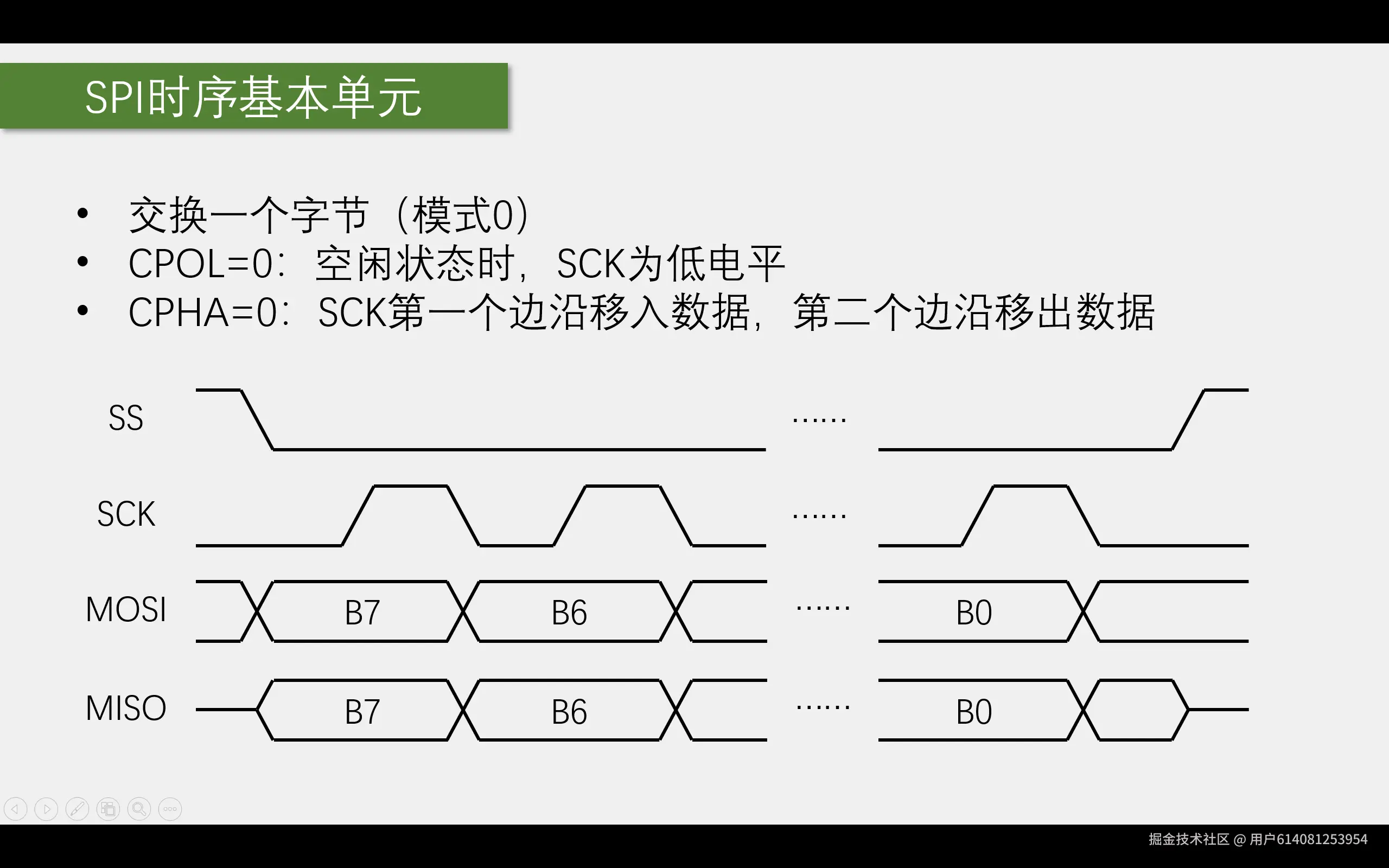

| Mode 0 | 0 | 0 | 低 | 上升沿 | 下降沿 |

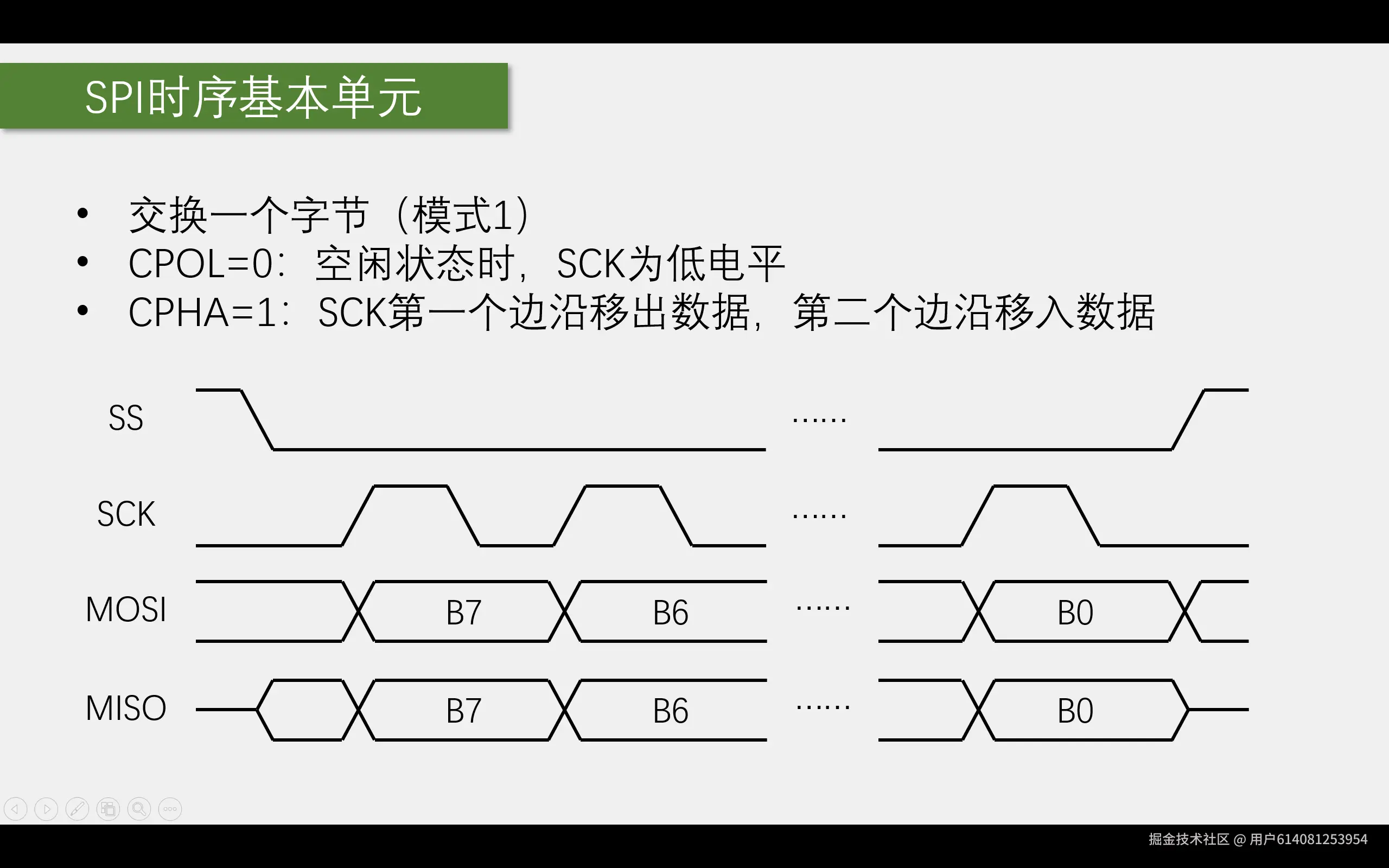

| Mode 1 | 0 | 1 | 低 | 下降沿 | 上升沿 |
| Mode 2 | 1 | 0 | 高 | 下降沿 | 上升沿 |

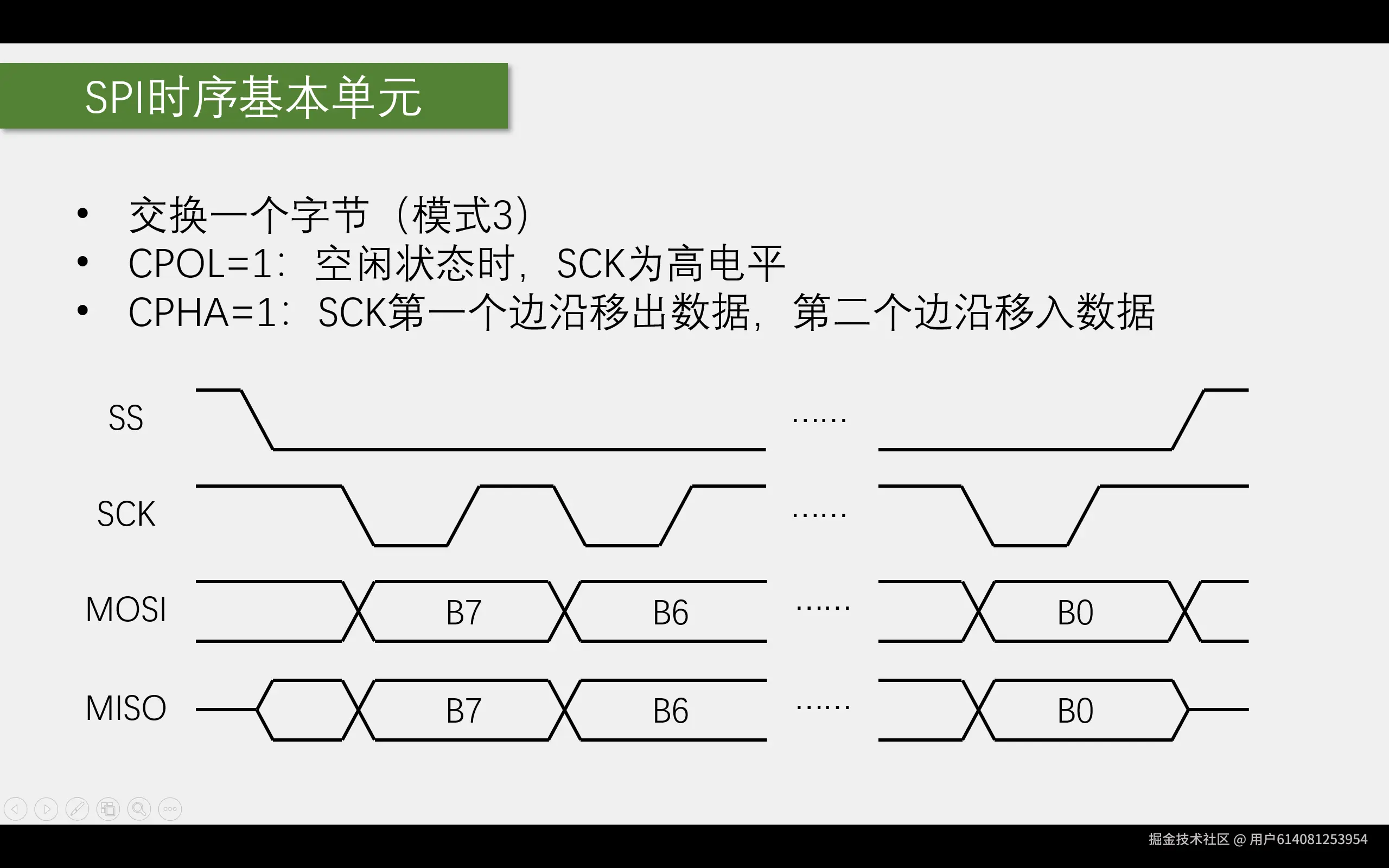

| Mode 3 | 1 | 1 | 高 | 上升沿 | 下降沿 |
- CPOL=0：空闲低；CPOL=1：空闲高
- CPHA=0：第一个边沿采样；CPHA=1：第二个边沿采样
