物联网平台怎么给设备下发指令-SpringBoot下行命令与回执状态机实战

一、整体设计：一条命令的四个状态

我项目里的约定（来源：com.iothub.command 包）：

下发：服务端 publish 到 cmd/{productKey}/{deviceId}，payload 带 commandId、name、params
回执：设备执行完，publish 到 ack/{productKey}/{deviceId}，带同一个 commandId 和 status: ok|failed
落库：每条命令在数据库有一行记录，状态机如下

SENT（已下发，等回执）
├── 设备回执 ok → ACKED（执行成功）
├── 设备回执 failed → FAILED（设备明确说干不了）
└── 超时还没回执 → TIMEOUT（定时任务兜底标记）

为什么状态要存在数据库而不是内存里？三个原因：设备回执可能比你想的慢很多（甚至隔天）、出了事故要能追溯"谁在什么时候给哪台设备发了什么"、超时未回执必须能被发现------这几点光靠 MQTT 是给不了的。

二、下发：先落库，再 publish，顺序不能反

来源文件：src/main/java/com/iothub/command/CommandService.java

java 复制代码

@Transactional
public DeviceCommand send(Long deviceId, String name, Map<String, Object> params) {
    Device device = deviceRepository.findById(deviceId)
            .orElseThrow(() -> new BusinessException(404, "设备不存在"));
    if (DeviceService.STATUS_DISABLED.equals(device.getStatus())) {
        throw new BusinessException(409, "设备已禁用，无法下发命令");
    }

    String commandId = UUID.randomUUID().toString().replace("-", "");
    DeviceCommand command = new DeviceCommand();
    command.setCommandId(commandId);
    command.setDeviceId(device.getId());
    command.setProductKey(device.getProductKey());
    command.setName(name);
    DeviceCommand saved = commandRepository.save(command);   // ① 先落库

    String topic = mqttProperties.getCommandTopicPrefix()
            + "/" + device.getProductKey() + "/" + device.getId();
    mqttConnection.publish(topic, buildDownlinkPayload(commandId, name, params), 1); // ② 再 publish
    return saved;
}

三个容易踩的坑都藏在这十几行里：

坑 1：顺序不能反。 如果先 publish 再落库，设备执行得飞快、回执 10ms 就到了，服务端按 commandId 查记录------还没入库，查不到，回执只能丢弃，这条命令永远停在"查无此命令"。先落库拿到持久记录，再发出去，回执无论多快都接得住。@Transactional 兜住反向情况：publish 抛异常时命令记录回滚，"没真正发出去的命令"不会留在库里骗人。

坑 2：QoS 用 1，不用 0 也不用 2。 QoS0 可能丢，命令不能丢；QoS2"恰好一次"握手成本高，而且设备侧本来就要按 commandId 幂等去重（QoS1 至少一次，意味着可能重复下发）。QoS1 + 应用层幂等是物联网下行的标准答案。

坑 3：MQTT 没连上时 publish 会炸。 我在 MqttConnection.publish（来源：src/main/java/com/iothub/mqtt/MqttConnection.java）里做了前置检查：

java 复制代码

public void publish(String topic, String payload, int qos) {
    MqttAsyncClient current = this.client;
    if (current == null || !current.isConnected()) {
        throw new BusinessException(503, "MQTT 未连接，命令未下发");
    }
    ...
}

不加这个检查，命令落了库、publish 静默失败，记录永远停在 SENT，等超时任务 10 秒后才"冤枉"它超时。快速失败 + 事务回滚，让调用方立刻知道没发出去。

三、回执：收到 ack 后，状态怎么推进

设备侧（来源：scripts/demo_device.py）连上 Broker 后第一件事就是订阅自己的命令主题，收到命令、执行、回执：

python 复制代码

def on_connect(c, userdata, flags, reason_code, properties):
    ...
    c.subscribe(topic_cmd, qos=1)   # 订阅 cmd/{pk}/{deviceId}，这是"可被远程控制"的关键

def publish_ack(command_id, status, result):
    payload = json.dumps({"commandId": command_id, "status": status, "result": result})
    client.publish(topic_ack, payload, qos=1)

服务端收到 ack 消息后，有个架构上的取舍。来源文件：src/main/java/com/iothub/mqtt/TelemetryMessageHandler.java

java 复制代码

private void handleAck(Device device, String payload) {
    log.info("收到设备[{}]命令回执: {}", device.getId(), payload);
    eventPublisher.publishEvent(new CommandAckEvent(device.getId(), payload));
}

为什么不直接调 CommandService？因为 依赖方向会成环 ：CommandService 要注入 MqttConnection 来下发命令，而消息链路是 MqttConnection → TelemetryMessageHandler → CommandService------直接调用就是构造器循环依赖，Spring 启动直接报错。把"收到一条回执"发布成 Spring 事件，让 CommandService 反过来 @EventListener 监听，依赖变成单向，环被打断。这是面试里"Spring 事件机制干什么用"的现成答案。

CommandService 侧推进状态时有一条幂等铁律（来源：CommandService.java）：

java 复制代码

// 幂等：只推进仍是 SENT 的命令；重复回执或迟到的回执不覆盖已终结的终态
if (!DeviceCommand.STATUS_SENT.equals(command.getStatus())) {
    log.debug("命令已是终态，忽略重复回执: commandId={} status={}", ...);
    return;
}
boolean ok = "ok".equalsIgnoreCase(node.path("status").asText(""));
command.setStatus(ok ? DeviceCommand.STATUS_ACKED : DeviceCommand.STATUS_FAILED);

QoS1 意味着回执可能重复到、迟到。只允许 SENT → 终态单向推进，重复回执直接忽略，终态绝不被覆盖。

四、超时兜底：让"石沉大海"可见

设备离线、固件卡死、回执丢了------无论哪种原因，结果都是命令停在 SENT 没人管。我用一个定时任务扫描（来源：CommandService.java）：

java 复制代码

@Scheduled(fixedDelayString = "${iot.command.timeout-scan-ms:5000}")
public void scanTimeouts() {
    markTimeouts(timeoutMs);   // 默认下发 10 秒未回执即超时
}

public int markTimeouts(long timeoutMs) {
    Instant cutoff = Instant.now().minusMillis(timeoutMs);
    List<DeviceCommand> stale = commandRepository
            .findTop100ByStatusAndCreatedAtBeforeOrderByIdAsc(STATUS_SENT, cutoff);
    for (DeviceCommand command : stale) {
        command.setStatus(DeviceCommand.STATUS_TIMEOUT);
        command.setResult("设备未在 " + timeoutMs + "ms 内回执");
    }
    ...
}

五、实测：同一台设备的两种命运

环境：EMQX 5.3.2 + 本机 Spring Boot（H2 profile），真实运行。

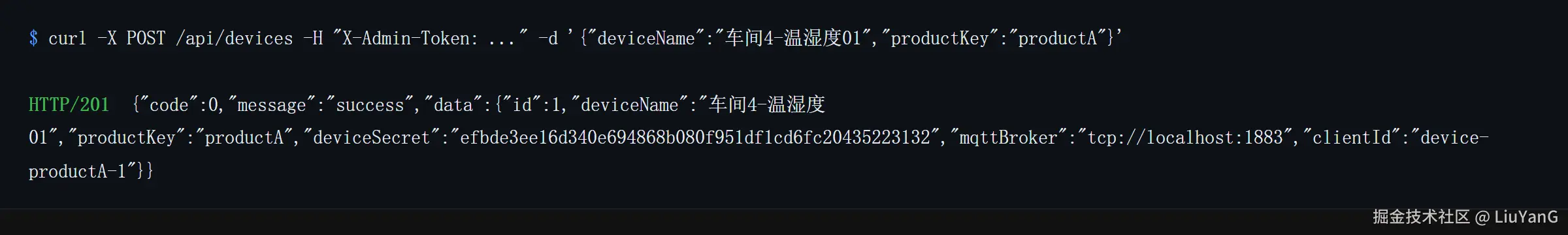

场景一：设备没在线（没订阅 cmd 主题）。先注册设备拿到密钥：

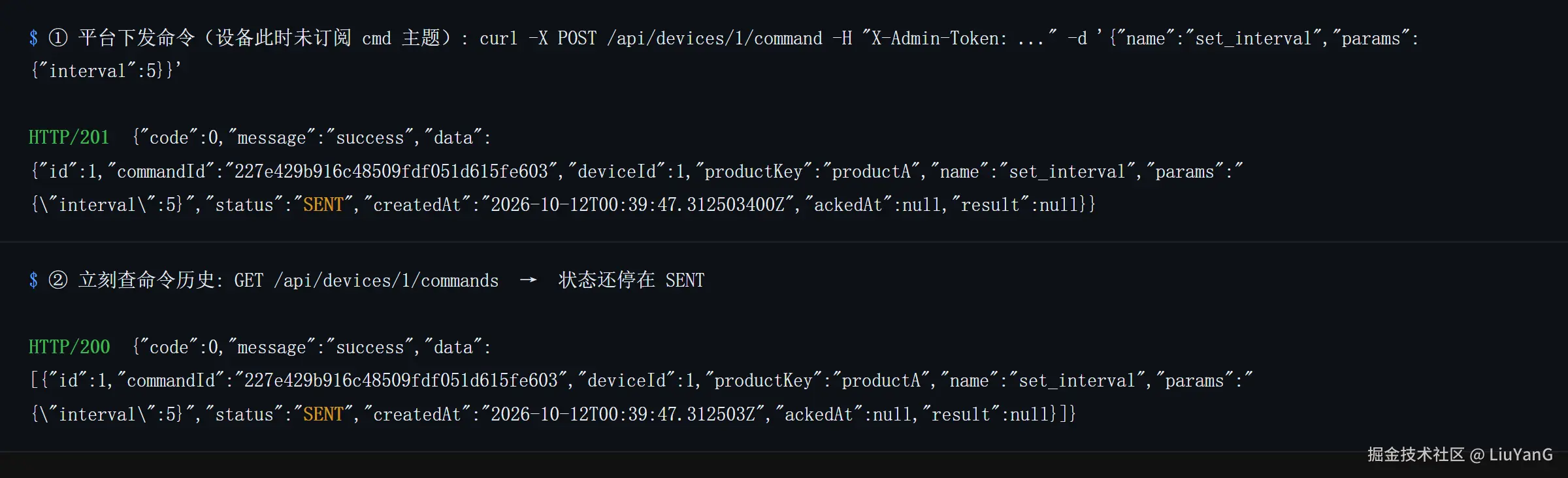

下发命令，接口同步返回命令记录，状态 SENT；立刻查历史，依然停在 SENT：

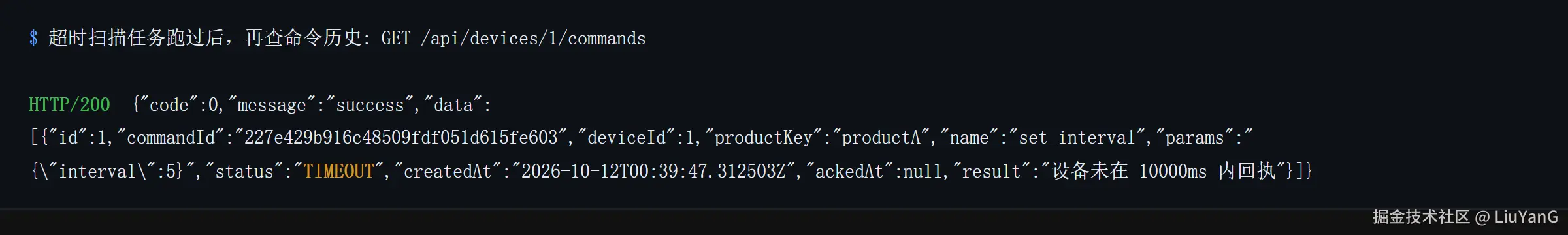

10 秒过去设备毫无反应，超时扫描任务把它标记为 TIMEOUT，result 写明原因：

对应服务端真实日志（节选自 app 运行日志）：

ini 复制代码

08:39:47  INFO  MQTT 已下发命令: topic=cmd/productA/1 payload={"commandId":"227e...","name":"set_interval",...}
08:39:47  INFO  命令已下发: device=1 commandId=227e... name=set_interval
08:39:58  WARN  命令超时任务：标记 1 条命令为 TIMEOUT     ← scheduling-1 线程兜底

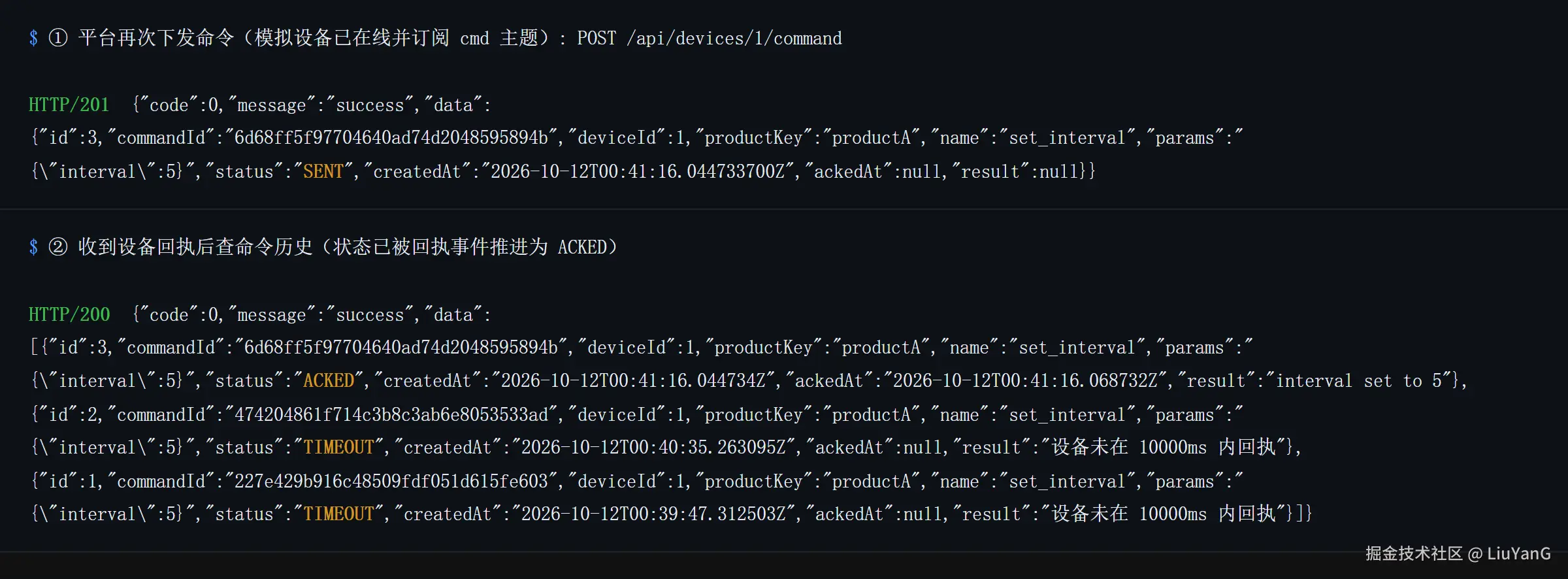

场景二：设备在线并订阅了 cmd 主题 （我用 Python 脚本模拟设备，走一机一密认证）。再下发一条，设备秒级回执，状态被回执事件推进为 ACKED，result 是设备自己写的执行结果：

sql 复制代码

08:41:16  INFO  MQTT 已下发命令: topic=cmd/productA/1 payload={"commandId":"6d68...",...}
08:41:16  INFO  收到设备[1]命令回执: {"commandId":"6d68...","status":"ok","result":"interval set to 5"}
08:41:16  INFO  设备[1]回执: commandId=6d68... status=ACKED result=interval set to 5

注意时间戳：下发到回执推进完成只隔了约 25ms------先落库的顺序保证了再快的回执也接得住。

最后查一次命令历史，三条记录同屏：1 条 ACKED、2 条 TIMEOUT------这就是一张命令的"对账单"，谁执行了、谁没理你，清清楚楚。

六、面试怎么讲这个设计

被问"物联网平台命令下发怎么设计"时，我按这个顺序答：①命令落库 （发出去≠执行了，要有审计和状态）；②QoS1 + commandId 幂等 （至少一次送达，应用层去重）；③ack 主题回执 + 状态机 （SENT 只进不退，终态不覆盖）；④超时兜底 （没有回执也要有结局）；⑤Spring 事件解循环依赖（消息处理层不直接依赖业务层）。五个点每个都有我项目里的真实代码和截图背书，比背八股有说服力得多。
