APK mmap 内存增长定位：pagemap 与 DEX 结构联合定位方法

---

摘要

本文提出一种将 APK mmap 增长从 VMA 级下钻到 APK entry / DEX 结构级的归因方法。方法利用：

1. smaps 中的 offset 字段建立 VMA 到 APK 文件偏移的线性关系；

2. /proc/pid/pagemap 的 present 位判断 page 是否驻留；

3. ZIP 格式解析 APK entry 边界；

4. DEX 结构解析判断驻留 page 属于哪个 DEX 结构、类、方法或字符串。

最终输出测试前后新增驻留 page 在 APK entry / DEX 结构上的分布。 其中，pagemap 给出的是 RSS / 驻留页口径；PSS 需结合 smaps，按 VMA 比例估算

一、背景与问题

SystemUI 进程的内存分析工作中，常见如下分析场景：设备开机完成后解锁并静置5分钟，采集进程的meminfo与smaps数据；执行特定测试脚本；测试结束后再次静置5分钟并采集相同数据。对比前后两组数据，发现SystemUI.apk多段映射的PSS增量合计10MB，问题随之而来，这部分增量具体由APK内部哪段代码或者资源引起，以及如何针对性的优化。

现有分析手段在粒度上存在限制。showmap -v与 smaps仅提供VMA（Virtual Memory Area）级别的统计信息，能够确认"SystemUI.apk文件映射整体增长10MB"，但是无法进一步定位至APK内部结构。APK本质为ZIP容器，内部也包含了多个DEX文件，资源，SO库文件以及ARSC等多种 entry。VMA级粒度无法反映其内部组成，而meminfo粒度更粗，仅能到较大的类别。该问题的核心难点在于：APK内部具体哪一段代码或者资源的加载导致mmap区增加，现有的手段无法直接回答。

smaps中的offset 字段为该问题提供了分析入口。典型的映射行如下：

73722b9000-7372846000 r--p 00a3a000 fe:02 197                            /system_ext/priv-app/SystemUI/SystemUI.apk

与APK mmap定位相关的核心字段说明如下：

字段	含义	本文意义
RSS	驻留物理内存(独占+共享)	实际占用
PSS	比例均摊后占用	优化关注的核心数据指标
Private_Clean	未被修改的私有页面大小	APK mmap 多为该类型
Referenced	最近访问过的页面	驻留依据
offset	文件偏移量	本文解决思路成立的关键字段
path	映射来源	文件路径

offset 字段建立了虚拟地址空间到APK 文件偏移的对应关系，是后续归因方法成立的几何基础。其余字段(Anonymous,Swap，THP，HugeTLB)等于APK mmap的定位关联度较低，本文不展开讲述。

本文提出一种基于 /proc/pid/pagemap 与 DEX 文件结构联合分析的归因方法，将 VMA 级粒度下探至字节级，用于回答"APK mmap 区增长的具体构成"这一问题。

---

二、适用条件与前提

2.1 适用条件

• APK entry 必须为非压缩存储: 需逐 entry 检查 ZIP_STORED。 若 entry 为 Deflate，mmap 的是压缩数据，虚拟地址到未压缩 DEX 结构不再保持线性对应，方法失效。

• 具备 root 或 CAP_SYS_ADMIN 权限: 读取 /proc/pid/pagemap 通常需要 root。Android 上还可能受 SELinux 限制。 无权限时 PFN 可能为 0，present 位不可靠，甚至直接读取失败。

• APK entry 偏移可解析: ZIP 格式原生支持。需注意本地文件头不是 data 起始，需加 30 + name_len + extra_len。

• 目标 VMA 为文件线性映射: smaps 中 offset 对应 APK 文件偏移。

• 目标 APK 未加固、未运行时解密 DEX: 若 DEX 被壳加密或动态加载，文件偏移与内存结构不一致，方法不适用。

2.2 三块理论基础

方法成立依赖以下三个基础：

• 基础1：APK的smaps映射为文件线性映射，offset字段对应APK文件偏移。
• 基础2：APK内每个entry(DEX,RES,SO,ARSC)的文件偏移可由ZIP格式解析得到。
• 基础3 ：/proc/pid/pagemap提供page级驻留信息，bit63表示物理驻留状态。

三块基础各自提供的信息：

• pagemap 提供4KB page的物理驻留状态
• APK entry偏移提供 Dex、Res、so等在APK文件内的位置
• Dex 结构提供DEX内每个字节所属的结构类型（STRING、METHOD、CLASS等）

任一基础缺失，方法链路无法闭环-- 没有pagemap无法知晓哪些page真正驻留，没有entry偏移无法判断page归属哪个文件，没有DEX 结构无法判断page内存字节归属哪个结构。

---

三、理论原理

3.1 线性映射关系

smaps 一行映射的几何含义为：

start - end r--p offset path

该VMA对应APK文件区间[offset,offset + (end - start))的线性映射。已知page在VMA内的位置，加上VMA的offset，即可计算该page对应APK文件内的偏移。线性映射将"虚拟地址空间"与"APK文件"两个独立的坐标统一为同一参照系 ------ VMA中的第N个page，对应APK文件内偏移为offset + N * 4096 至 offset + (N + 1) * 4096的字节区间。

3.2 完整链路

page 在VMA内的位置
  -> 加上VMA的offset
  -> page对应APK文件内的位置
  -> 落入某个entry（DEX/RES/SO/ARSC）
  -> 若为DEX entry,按DEX结构解析
  -> 得到该驻留page内存字节所属类/方法

链路各环节的执行步骤：

1. 从smaps解析VMA的start、end、offset、path
2. 读取该段VMA对应的pagemap，得到驻留page集合
3. 对每个驻留page计算APK文件偏移（VMA offset + page在VMA内的位置）
4. 通过APK entry偏移表定位所属entry
5. 若为DEX entry，根据字节级解析结果统计该page内驻留的结构
6. 汇总所有驻留page，得到各DEX结构，各entry，各类，方法的驻留字节数

任一环节缺失则链路无法闭环。

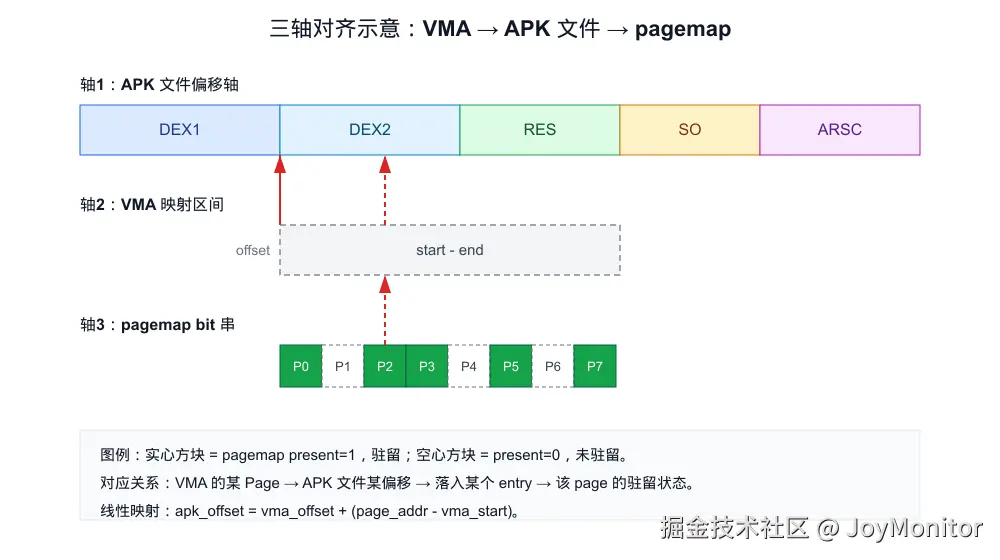

3.3 三轴对齐示意

三条横向平行轴自上而下排列：

• 轴1： APK 文件偏移轴，标注entry边界（DEX1、DEX2、RES、SO、ARSC）
• 轴2： VMA 映射区间，标注 start -end 与offset ，以箭头标示对应 APK 文件内的位置
• 轴3： pagemap bit串，present =1 时的page 以实心方块表示，present =0 以空心方块表示

三轴横向对齐，箭头标示对应关系：VMA的某Page ->APK 文件某偏移 -> 落入某个entry -> 该page的驻留状态。该图直观呈现线性映射作为粘合剂的作用。

3.4 几何基础总结

已知page在VMA内的位置与VMA的offset，可反推page在APK文件内的位置。该线性对应关系是整个归因方法的几何基础，也是后续所有归因分析的起点。

---

四、pagemap与 DEX 结构说明

4.1 pagemap 接口

Linux 内核为每个进程提供/proc/pid/pagemap伪文件，按页序记录每个page的物理映射状态。该接口提供比smaps更细一档的page级粒度信息。

关键属性：

• 每个page由 8字节（64 bit）表示
• 第N个8字节对应第N个page，page序号等于虚拟地址除以4096
• bit63 为present位，1 表示该page驻留物理内存，0 表示未驻留（swapped或者unmapped）
• bit0-bit55为物理页帧号（PFN），普通用户不可读。

单page读取：

• page 序号 N = vaddr / 4096
• dd if=/proc/pid/pagemap bs=8 skip=N count=1
• 检查返回8字节的bit63

VMA 批量读取：

• page 起点 start_N =vma_start / 4096
• page 数 count = (vma_end -vma_start）/ 4096
• dd if=/proc/pid/pagemap bs=8 skip=start_N count=count
• 遍历返回字节流，每8字节检查bit63，构造驻留page集合。

权限要求：读取需要root权限

实现注意事项：

• adb shell 二进制传输存在乱码问题，需要通过 | base64 编码后传输至PC端解码
• 单 page读取方式在大VMA上存在严重的性能问题（逐page读取较批量读取慢约1000倍），SystemUI 单个 VMA可能包含数万个page，必须采用批量读取。

4.2 DEX 文件结构

DEX文件布局：

header (0x70)
string_ids (4B/项)
type_ids (4B/项)
proto_ids (12B/项)
field_ids (8B/项)
method_ids (8B/项)
class_defs （32B/项）
data（string_data/code_item/class_data/map_list, 变长）

header 偏移表关键段：

偏移	字段	含义
0x34	map_off	map_list 偏移
0x38	string_ids_size	字符串表项数
0x3C	string_ids_off	字符串表偏移
0x40	type_ids_size	类型表项数
0x44	type_ids_off	类型表偏移
0x48	proto_ids_size	原型表项数
0x4C	proto_ids_off	原型表项偏移
0x50	field_ids_size	字段表项数
0x54	field_ids_off	字段表偏移
0x58	method_ids_size	方法表项数
0x5C	method_ids_off	方法表偏移
0x60	class_defs_size	类定义项数
0x64	class_defs_off	类定义偏移

字节解析核心段（部分）：

段名	每项大小	内容	标签
string_ids	4B	字符串数据偏移指针	STRING_ID
method_ids	8B	方法定义	METHOD_ID
class_defs	32B	类定义	CLASS_DEF
code_item	变长	方法字节码	METHOD
class_data	变长	类的字段/方法列表	CLASS_DATA
string_data	变长	字符串实际内容	STRING

定长段（string_ids，method_ids，class_defs）按 item size 直接遍历，变长段（code_item，class_data，string_data）需要单独解码ULEB128与MUTF8编码。

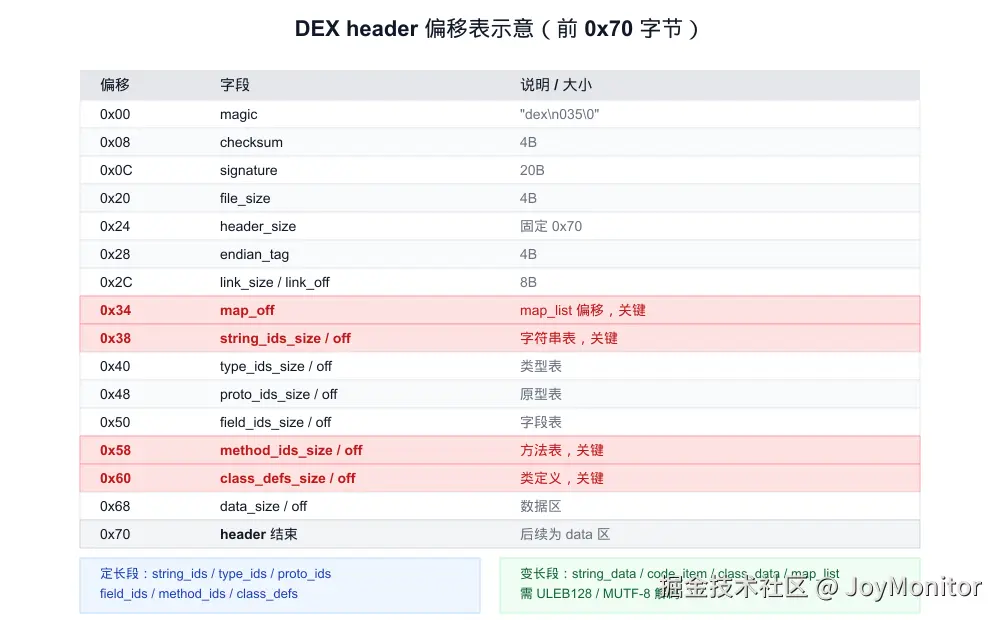

4.3 DEX header 偏移表示意

标红段为解析核心，下方标注每项大小与对应的标签，并区分定长段与变长段。

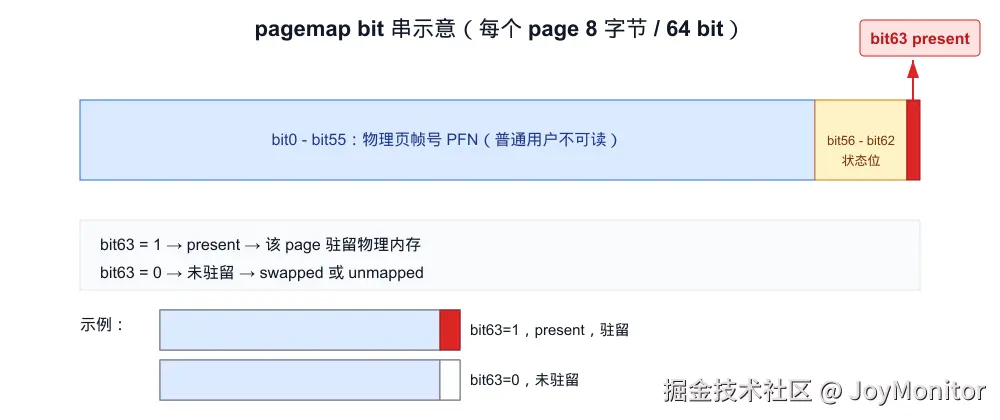

4.4 pagemap bit 串示意

8字节方块（64 bit），从bit0到bit63：

• bit0 - bit55 ：物理页帧号 （PFN，普通用户不可读）
• bit56 - bit62：状态位（soft_dirty，swapped等）
• bit63 ：present（高亮），1表示驻留，0表示未驻留

4.5 解析流程

1. 读取header，获取各段offset 与 size
2. 按段遍历，对每个字节区间打(类别，名称)标签
3. 定长段按 item size 遍历
4. 变长段特殊处理：code_item（16B头 + 字节码）、class_data（ULEB128编码）、string_data（MUTF8编码）
5. 实现建议使用 androguard 或者 dexdump，自实现容易在ULEB128边界处理出错

---

五、实现细节

5.1 pagemap 批量读取

按page顺序读取8字节并检查bit63，实现需处理两个工程问题：adb shell二进制传输乱码 和大VMA性能

import subprocess,base64,struct

PAGE = 4096

def read_pagemap(pid,vma_start,vma_end):
  """ 批量读取一段VMA的pagemap，返回驻留page起始地址集合"""
  page_start = vma_start // PAGE
  count = (vma_end - vma_start + PAGE - 1) // PAGE
  # dd 一次性读取整段，base64编码规避adb shell 二进制传输乱码
  cmd = f"dd if=/proc/{pid}/pagemap bs=8 skip={page_start} count={count} 2>/dev/null | base64"
  b64 = subprocess.check_output(f'adb shell "{cmd}"',shell=True).decode().strip()
  data = base64.b64decode(b64)
  pages = set()
  for i in range(count):
    if i * 8 + 8 > len(data):
      break # pagemap读取不完整，截断处理
    entry = struct.unpack_from("<Q",data,i * 8)[0]
    if (entry >> 63) & 1: # bit63 = present
      pages.add(vma_start + i * PAGE)
  return pages

base64 编码用于规避adb shell二进制传输乱码问题；批量读取避免逐page读取的性能损耗

5.2 APK entry 解析

APK 为 ZIP格式，每个entry的data起始位置不等于header_offset,需要加上30字节的固定头与name_len，extra_len。这是ZIP本地文件头的固定结构。

import zipfile,struct

def get_apk_entry_offsets(apk_path):
  """解析apk内每个entry的data起始与结束偏移"""
  entries = {}
  with zipfile.ZipFile(apk_path) as z:
    for info in z.infolist():
      # zip 本地文件头：30B固定 + name_len + extra_len 后为data起始
      with open(apk_path,'rb') as f:
        f.seek(info.header_offset + 26)
        name_len,extra_len = struct.unpack("<HH",f.read(4))
        data_start = info.header_offset + 30 + name_len + extra_len
      # 按文件名识别entry类别
      if info.filename.startswith("classes") and info.filename.endswith(".dex"):
        t = "DEX"
      elif info.filename == "resources.arsc":
        t = "ARSC"
      elif info.filename.endswith(".so"):
        t = "SO"
      elif info.filename.startswith("res/"):
        t = "RES"
      elif info.filename.startswith("assets/"):
        t = "ASSETS"
      else:
        t = "OTHER"
      entries[info.filename] = {"type":t,
                                "data_start":data_start,
                                "data_end":data_start + info.compress_size,
                                "stored":info.compress_type == zipfile.ZIP_STORED}
  return entries

注意：header_offset为zip本地文件头起始，非data起始，差值为 30 + name_len + extra_len。直接用header_offset作为data_start 会导致整体偏移。

5.3 DEX 字节打标记

建议基于 map_list 遍历所有 item，或使用 androguard

简单示例:

import struct
from collections import Counter

def build_dex_byte_map(data):
  """为 dex 每个字节打（类别，名称）标签 """
  size = len(data)
  byte_map = [("METADATA","UNKNOWN")] * size
  string_ids_size,string_ids_off = struct.unpack_from("<II",data,0x38)
  method_ids_size,method_ids_off = struct.unpack_from("<II",data,0x58)
  class_defs_size,class_defs_off = struct.unpack_from("<II",data,0x60)

  # 定长段：按照item size 遍历
  for i in range(string_ids_size):
    off = string_ids_off + i * 4
    if off + 4 <= size:
      byte_map[off : off + 4] = [("STRING_ID",f"str_{i}")] * 4
  for i in range(method_ids_size):
    off = method_ids_off + i * 8
    if off + 8 <= size:
      byte_map[off : off + 8] = [("METHOD_ID",f"method_{i}")] * 8
  for i in range(class_defs_size):
    off = class_defs_off + i * 32
    if off + 32 <= size:
      byte_map[off : off + 32] = [("CLASS_DEF",f"class_{i}")] * 32

  # 变长段（code_item/class_data/string_data）单独遍历
  # 边界处理需ULEB128/MUTF8 解码，建议使用androguard
  # 待补充

  return byte_map

生产建议：

• 使用 androguard；

• 解析 map_list 获取所有 item 类型、数量、偏移；

• 对 code_item 建立 offset -> 方法映射；

• 对 string_data 建立 offset -> 字符串映射；

• 对 class_data 建立 offset -> 类映射。

5.4 交叉归因

按 page 文件区间与 entry 区间求交集

from collections import defaultdict, Counter

PAGE = 4096

def cross_allocate(pages, vma_start, vma_offset, apk_entries, dex_byte_maps):
    """对驻留 page 集合做交叉归因，统计各 DEX 结构与 entry 的驻留字节数。"""
    stats = defaultdict(float)

    for page_addr in pages:
        file_start = vma_offset + (page_addr - vma_start)
        file_end = file_start + PAGE

        for name, info in apk_entries.items():
            if not info.get("stored", False):
                continue

            s = max(file_start, info["data_start"])
            e = min(file_end, info["data_end"])
            if s >= e:
                continue

            inter_len = e - s

            if info["type"] == "DEX":
                bmap = dex_byte_maps[name]
                dex_start = s - info["data_start"]
                dex_end = e - info["data_start"]
                counts = Counter(bmap[dex_start:dex_end])
                for (cat, sym), cnt in counts.items():
                    stats[(cat, sym)] += cnt
            else:
                stats[(info["type"], name)] += inter_len

    return stats

已知偏差：

• pagemap 是页级信息，无法知道页内哪个字节真正触发驻留；

• 若 page 内 METHOD 100B 与 STRING 3900B 共存，按字节占比会偏向 STRING；

• 但实际驻留可能由 METHOD 调用触发；

• 因此输出应理解为"驻留页结构分布"，不是"精确触发点"

5.5 新增驻留页的 PSS 估算

PSS 不能由单进程 pagemap 直接得到，只能结合 smaps 中的 PSS 增量估算。 设 T0/T1 两次采集中某 VMA 的 PSS 差值为：

VMA_PSS_delta = PSS_t1 - PSS_t0

新增驻留页为：

new_pages = pages_t1 - pages_t0

若按归因字节归一化，则：

total_attr = sum(stats.values())
pss_factor = VMA_PSS_delta / total_attr if total_attr else 0.0
pss_est = {k: v * pss_factor for k, v in stats.items()}

注意：

1. total_attr 为 0 时，pss_factor 记为 0；
2. 若 stats 只统计 stored entry，则 total_attr 可能小于新增驻留页字节；
3. 该估算假设 VMA 内新增驻留页的共享均摊比例一致。 其中 total_attr 为 stats 中所有归因字节之和。

---

六、局限性与准确性

6.1 适用范围

• 系统 priv-app APK；
• entry 非压缩存储；
• 有 root 权限；
• 未加固、未运行时解密；
• 目标是定位 mmap 驻留增长，而不是精确定位调用栈。

6.2 已知偏差

• pagemap 只有页级粒度，页内归属靠字节占比摊派；
• present 只表示驻留，不表示访问频率；
• PSS 是进程间均摊，单进程 pagemap 无法直接得到 PSS；
• page cache 回收、内存压缩、swap 会影响采集结果；
• ZIP entry 跨页时存在摊派误差；
• DEX 变长段解析错误会导致结构归属错误。

6.3 改进方向

• 使用 /proc/pid/clear_refs 与 soft-dirty 位做访问页跟踪；
• 结合 perf、simpleperf、ART profiler 获取方法调用；
• 结合多进程 smaps 计算 PSS 共享均摊；
• 使用 androguard 完整解析 DEX map_list；
• 对 odex / vdex 单独建模；
• 对 page 内多结构使用"包含即归因"与"字节占比"双口径输出。

6.4 方法定位

本方法定位为： 一种从 VMA 级下钻到 APK entry / DEX 结构级的驻留增长归因方法。

它回答的问题是：

• 新增驻留页主要落在哪个 entry；
• 若为 DEX，主要落在哪些 DEX 结构、类、方法、字符串；
• 这些新增驻留页大致对应多少 RSS / 估算 PSS。

它不能单独回答：

• 是哪次函数调用导致 page 驻留；
• 是哪条业务逻辑触发；
• 精确的 PSS 增量来源。

因此，本方法应与调用栈采样、perf、业务埋点联合使用。

七、结论

本文提出的 pagemap 与 DEX 结构联合定位方法，能够将 APK mmap 增长从 VMA 级下钻到 entry / DEX 结构级，输出新增驻留页在 APK 内部的分布，并结合 smaps 估算 PSS。该方法适用于系统 priv-app APK、entry 非压缩存储、具备 root 权限且未加固的场景。实际使用中应结合 T0/T1 两次采集、soft-dirty 访问页跟踪以及 perf / simpleperf 等调用栈工具，以弥补页级归因的固有偏差
