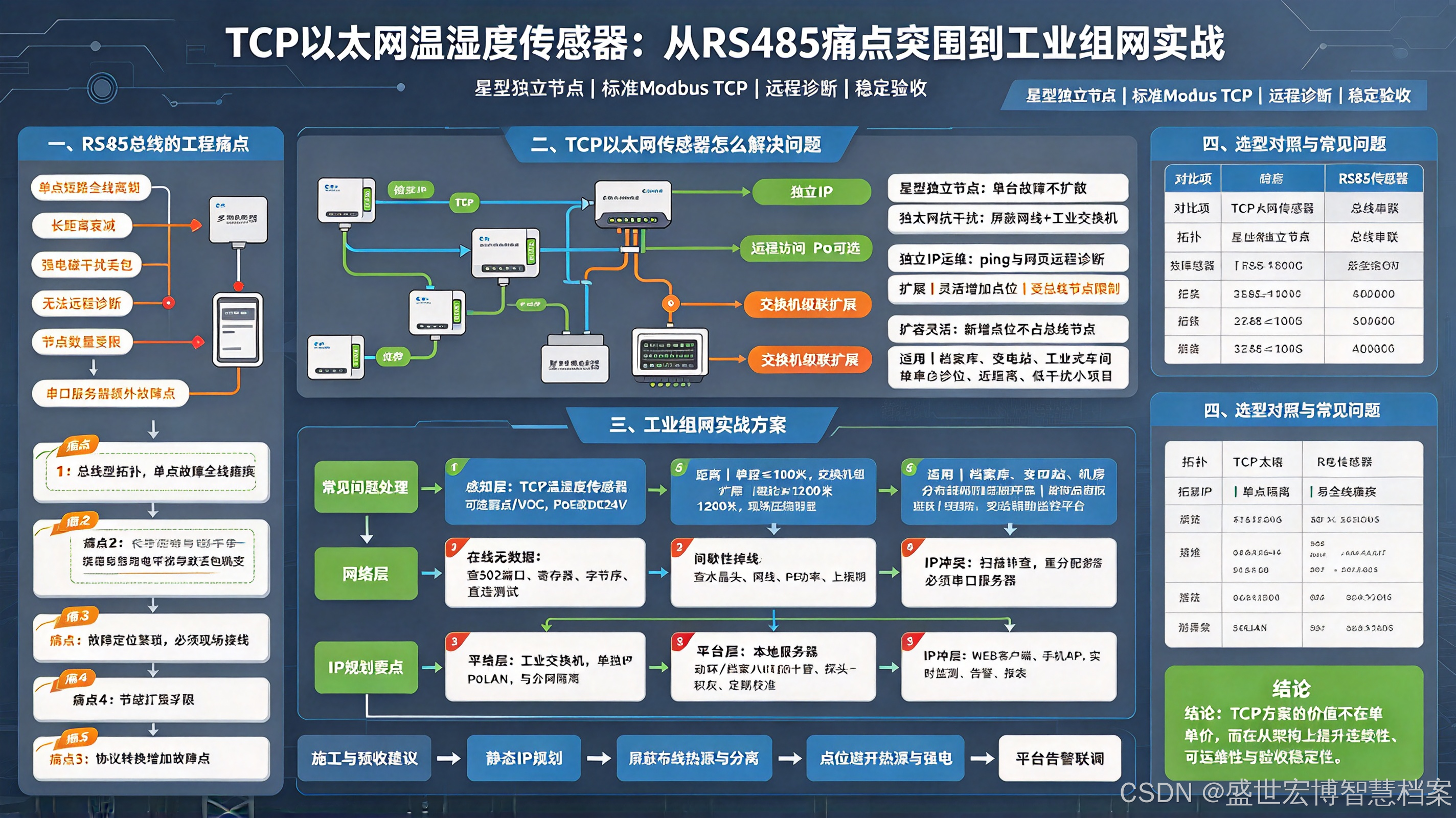

TCP以太网温湿度传感器：从RS485痛点突围到工业组网实战

TCP以太网温湿度传感器：从RS485痛点突围到工业组网实战

TCP· 以太网温湿度传感器·Modbus TCP· RS485· 工业组网· 动环监控 · 盛世宏博

前言

在档案库房八防十防、变电站辅助监控、机房动环、工业洁净车间、文物库房等环境监测项目中，RS485 Modbus-RTU温湿度传感器曾经是系统集成行业的标配方案。低成本、简单总线接线，让它在过去十几年大量应用于各类中小型环境监测工程。

但随着项目规模变大、现场电磁环境愈发复杂、甲方对系统稳定性、远程运维、审计验收要求不断提高，RS485总线与生俱来的工程缺陷被不断放大：总线单点故障全链路瘫痪、长距离信号衰减、强电磁干扰数据乱码、故障定位困难。越来越多集成商开始转向TCP以太网温湿度传感器（Modbus TCP），依托成熟局域网架构，解决传统485总线长期存在的各类工程痛点。

本文将深度剖析RS485总线在工业项目中的典型痛点，对比TCP以太网传感器的技术优势，并结合真实项目案例讲解工业组网实施实战要点，为系统集成工程师选型、现场施工调试提供参考。

一、回顾RS485温湿度总线方案，那些难以回避的工程痛点

传统RS485组网架构：多台485传感器手拉手串联 → 串口服务器 → 局域网 → 上位监控平台。整套链路存在多处薄弱环节，很多问题在实验室测试看不出来，到工业现场集中爆发。

痛点1：总线型拓扑，单点故障，全线"瘫痪"

RS485属于一主多从总线架构，一条总线挂载多个传感器。只要总线上任意一台传感器损坏、短路、接线短路，或者中间串口服务器死机，整条总线所有点位全部离线。 在档案库房、变电站这类高安全等级项目中，一旦总线故障，库房温湿度数据全部丢失，无法满足不间断监测与审计要求。排查故障时，需要逐台断开传感器，分段测试，耗时长，现场运维成本极高。

痛点2：长距离传输受限，电磁干扰极易造成数据丢包跳变

RS485理论最大通信距离1200米，但这是理想实验室环境下的指标。工业现场有高压配电柜、变频器、动力电缆，强电磁干扰下，有效稳定通信距离往往只有几百米。 当弱电线缆和动力桥架并行敷设，经常出现温湿度数值随机跳变、间歇性丢包，时好时坏。这类偶发干扰问题复现难度大，调试人员排查数日也不一定找到根源，严重耽误项目验收。

痛点3：现场故障定位繁琐，无法远程诊断

RS485传感器没有独立网络地址，无法远程访问。一旦数据异常，工程师必须到达现场，携带电脑、串口调试工具，拆开端子接线，逐段读取寄存器判断故障点。 对于分布式多站点项目（多间库房、多个配电室），跨区域巡检排查会产生大量人工与差旅成本，售后压力巨大。

痛点4：节点数量受限，扩展困难

一条RS485总线最多挂载32个节点，增加点位需要新增总线、增加串口服务器。项目后期扩容改造时，原有总线资源容易饱和，扩容成本高，架构不灵活。

痛点5：协议转换引入额外故障节点

485信号无法直接接入局域网，必须依靠串口服务器完成RTU转TCP。串口服务器属于中间转换设备，增加硬件故障点。很多项目现场，传感器本身完好，仅仅串口服务器死机就造成整套环境监测系统失效。

小结：RS485适合点位集中、距离短、电磁环境干净、对可靠性要求一般的小型简易监测项目；在高标准、需要长期稳定运行的工业、电力、档案项目，总线架构短板突出。

二、TCP以太网温湿度传感器：针对性解决485总线痛点

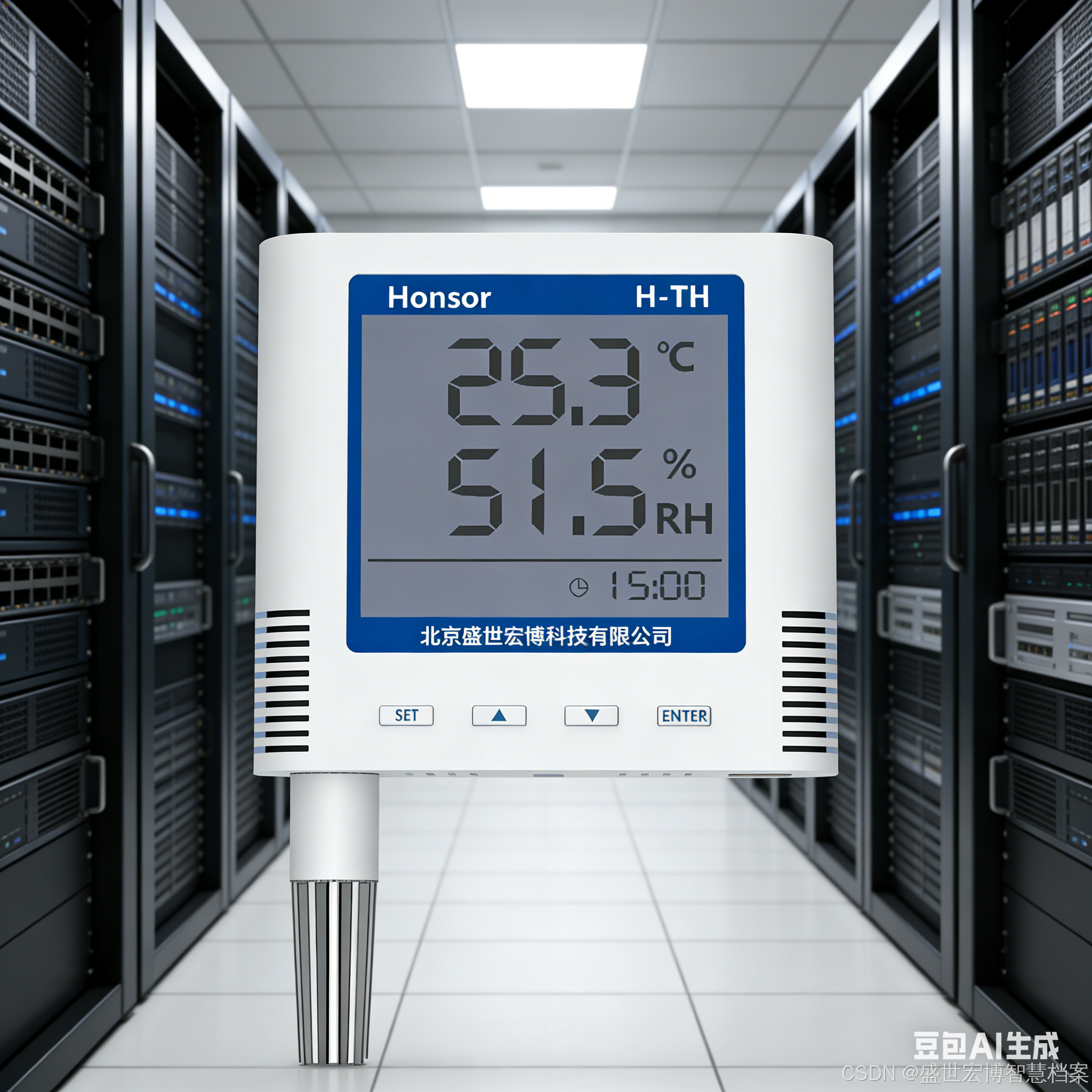

TCP以太网温湿度传感器自带RJ45网口，内置网络处理芯片，支持标准Modbus TCP协议，每一台传感器都是局域网内独立网络节点，直接接入工业交换机，无需串口服务器做协议转换。

1. 星型网络架构，单点隔离，故障互不影响 采用交换机星型组网，每台传感器独立网线接入交换机。任意一台传感器损坏、网线故障，仅该点位失效，其余监测点位继续正常采集上传，不会出现全线瘫痪，极大提升系统可靠性，满足档案、电力等高可靠项目验收标准。

2. 以太网抗干扰能力更强，适配复杂工业电磁环境 使用屏蔽超五类网线，配合工业交换机隔离，抗电磁干扰性能远优于RS485差分总线。变电站配电室、工业车间等高干扰场景下，温湿度数据稳定，数值不会无规律跳变，大幅减少现场干扰整改工作量。网线单段最长100米，通过交换机级联可以灵活扩展监测点位，不受485总线距离约束。

3. 独立IP地址，远程访问、远程诊断 每台传感器分配独立静态IP，工程师在监控中心电脑，直接通过浏览器访问设备内置网页，实时查看温湿度、露点，修改上报周期、校准补偿参数。 通信异常时，可以直接ping设备IP判断网络连通性，快速区分是网络问题还是传感器硬件故障，无需奔赴现场接线调试，大幅降低分布式项目运维成本。

4. 扩容灵活，点位扩展不受总线节点限制 增加监测点位，只需要增加传感器和一根网线接入交换机，不存在总线节点上限。后期库房扩建、配电室新增监测点，可随时接入原有监控平台，系统扩展性强。

5. POE供电简化布线，减少线缆故障点 POE版本TCP以太网温湿度传感器，一根网线同时传输数据+供电。改造项目可复用原有局域网桥架，不用单独敷设电源线，减少接线端子，减少线路故障点位，适合档案库房、变电站改造项目。

注意：优先选择标准802.3af POE，避免非标POE供电造成设备烧毁。

三、TCP以太网传感器工业组网实战方案

3.1 组网架构设计

整套系统四层架构：感知层（TCP以太网温湿度传感器）→ 网络层（工业交换机）→ 平台网关/服务器 → 应用层监控软件。

• 感知层：TCP温湿度传感器，可选集成露点、VOC；POE/DC24V供电；

• 网络层：工业交换机，单独划分VLAN，动环监测网络与办公网络物理或逻辑隔离，抑制广播风暴；

• 平台层：本地服务器，部署动环/档案八防十防/变电站辅助监控平台；

• 应用层：WEB客户端、手机APP，实现实时监测、阈值告警、历史曲线、报表导出。

3.2 IP规划实操要点（组网最容易踩坑）

1. 全部传感器分配静态IP，禁止长期使用DHCP自动获取IP，防止设备重启后IP变化导致平台断线；

2. 建立点位台账：传感器编号、安装位置、IP地址、MAC地址一一登记，写入竣工图纸；

3. 大规模项目划分VLAN，将环境监测设备独立网段，防止大量传感器高频上传数据包引发广播风暴，拖垮交换机。

3.3 布线施工规范

1. 线缆：超五类屏蔽双绞线，单段网线长度≤100米；

2. 屏蔽网线屏蔽层单端接地，避免两端接地形成地环流引入干扰；

3. 弱电网线桥架与强动力电缆分开敷设，并行距离≥30cm；无法避开时，采用垂直交叉走线；

4. 所有线缆做好标识标签，方便后期维护。

3.4 点位安装原则

• 避开空调出风口、热源、阳光直射、冷凝水管，保证空气流通；

• 档案库房：四角+主通道多点布置，覆盖密集架区域；

• 变电站配电室：远离变压器、高压母线、大功率接触器，降低电磁干扰影响；

• 探头防尘罩定期清理，防止积灰造成测量漂移。

3.5 平台对接调试

1. 采购前索要完整Modbus TCP寄存器表；

2. 进场前在实验室完成预联调，使用Modbus调试软件读取寄存器，确认温湿度、露点数据正常；

3. 上位平台开放502端口（Modbus TCP默认端口），测试数据采集、超限告警、历史存储功能；

4. 预调试没问题，再进场施工，规避现场对接失败风险。

四、TCP与RS485传感器选型场景对照表

对比项目	TCP以太网温湿度传感器	RS485温湿度传感器
网络拓扑	星型独立节点，单点故障隔离	总线串联，单点故障全线瘫痪
通信距离	单段网线≤100m，交换机级联无限扩展	理论1200m，现场受干扰大幅缩短
故障诊断	支持远程ping、网页访问，远程排查	必须现场接线调试
扩容能力	灵活增加点位，无总线节点限制	一条总线最多32节点，扩容受限
中间设备	无需串口服务器	必须增加串口服务器，新增故障点
适用场景	档案库房、变电站、机房、分布式工业车间，高可靠验收项目	点位少、空间集中、电磁环境好、预算低简易监测

五、TCP传感器组网常见问题与处理办法

1. 设备在线，平台读不到数据 检查防火墙策略是否拦截502端口；核对寄存器地址、字节顺序；单独用Modbus软件直连测试，区分是平台问题还是传感器问题。

2. 间歇性掉线，时通时断 检查水晶头压接质量、网线是否老化；POE项目排查交换机供电功率；调低传感器数据上报周期，避免高频上报产生网络风暴。

3. 温湿度数值漂移 检查安装位置是否靠近热源；清理探头防尘罩；定期计量校准。

4. IP冲突 局域网IP扫描排查冲突设备，重新分配静态IP，完善IP台账。

六、结语

RS485总线方案在简单小型项目中依然具备使用价值，但在对系统连续性、稳定性、远程运维、审计验收有较高要求的工程场景，总线架构的先天缺陷很难依靠施工手段完全弥补。

TCP以太网温湿度传感器跳出传统总线限制，依托成熟以太网技术，解决了RS485单点瘫痪、干扰大、故障难定位等痛点。在智慧档案库房、智能变电站辅助监控、数据中心动环、工业洁净车间等项目中，从硬件架构层面提升整套环境监控系统可靠性。

选型时，不能只对比硬件单价，要综合评估施工、调试、售后、项目验收等全生命周期成本。做好IP规划、屏蔽布线、提前实验室联调，才能最大化发挥TCP以太网传感器的组网优势，保障项目稳定交付。
