降噪、消回音、定向拾音、数字/模拟/USB 全接口，被压进一枚 37.5mm × 16mm 的邮票孔模组里。真正值得工程师关心的，是它把这套能力怎么接到你的主板上。

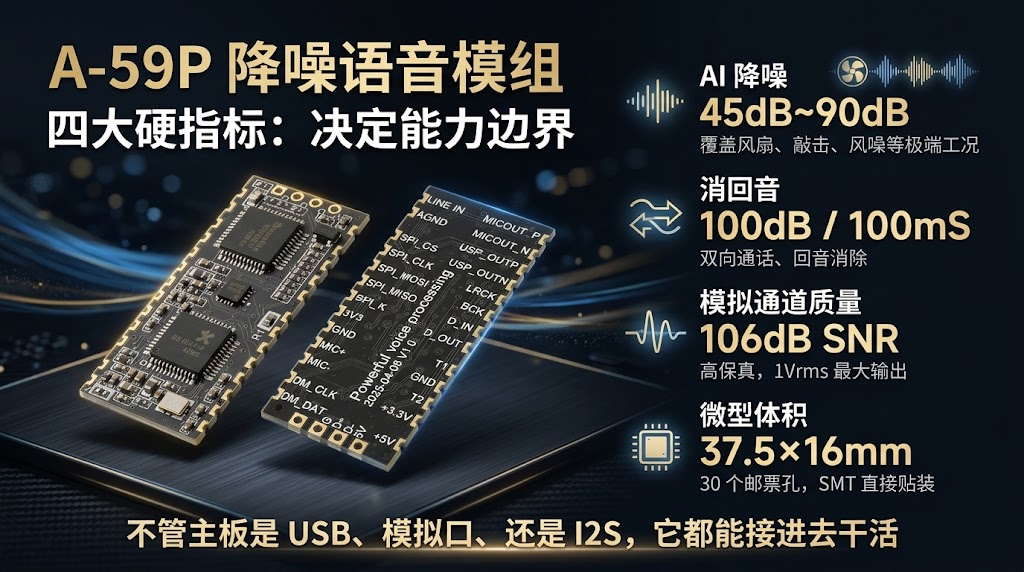

一、先看四个硬指标
在开始讨论"怎么接"之前，先把 A-59P 最硬的四个数字摆出来------它们决定了这颗模组的能力边界：
- 降噪 ：AI 固件下有效降噪 45dB～90dB，覆盖风扇、空调、敲击、鸣笛、金属掉落，乃至直吹麦克风、拍打麦克风本体的极端工况；
- 消回音 ：可消除高达 100dB 的喇叭回音，空间延迟补偿 100mS，且保持全双工流畅通话；
- 模拟通道质量 ：MIC OUT 与 USP_OUT 两组差分输出信噪比均为 106dB ，最大输出幅度 1Vrms；
- 体积与形态 ：37.5mm × 16mm，30 个邮票半孔（焊盘 1.5mm × 0.75mm），SMT 直接贴装。
一句话概括它的定位：不管你的主板只有 USB、只有模拟口、还是只有 I2S，它都能接进去干活。

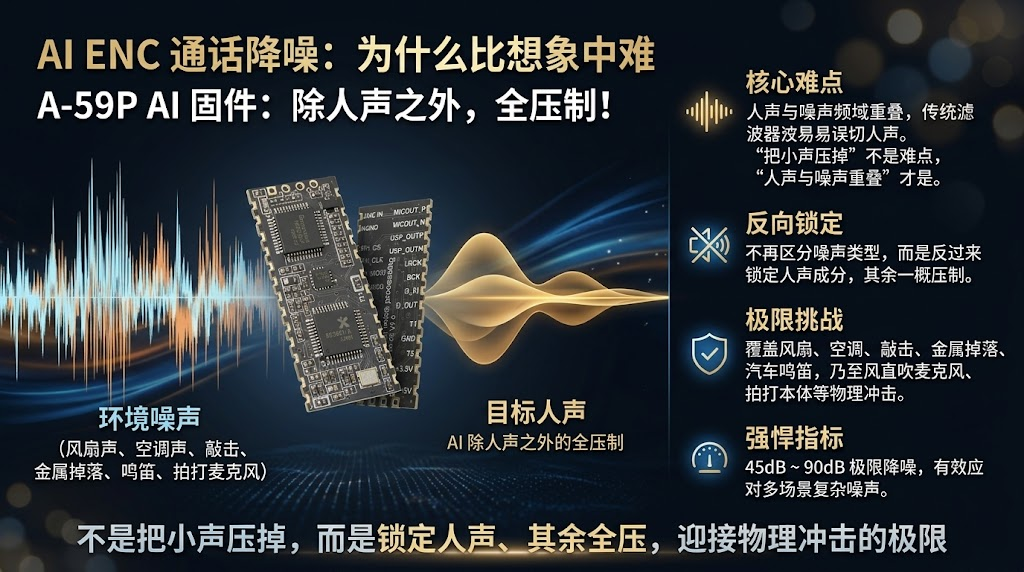

二、AI ENC：为什么"降噪"比想象中难
通话降噪的难点不在"把小声压掉"，而在目标人声和噪声在频域上是重叠的。风扇声、空调声的能量集中在几百 Hz 的低频，正好压在人声基频附近；敲击、金属掉落这类突发噪声频谱又极宽。传统用频域滤波器去"切"，切掉的往往也是人声。
A-59P 的做法是在 AI 固件下做**"除人声之外全压制"的取舍------不再区分噪声类型，而是反过来锁定人声成分，其余一概压制。规格书给出的可压制清单相当激进：持续性的风扇/空调噪声、突发性的拍打/金属掉落、户外的汽车鸣笛，以及风直吹麦克风、直接拍打麦克风本体**这类传统几无解的物理冲击。
代价是要接受它的适用边界：45dB～90dB 是"最佳状态"下的有效指标 ，实际效果与固件版本、拾音距离档位（见第七节）、麦克风选型都相关。

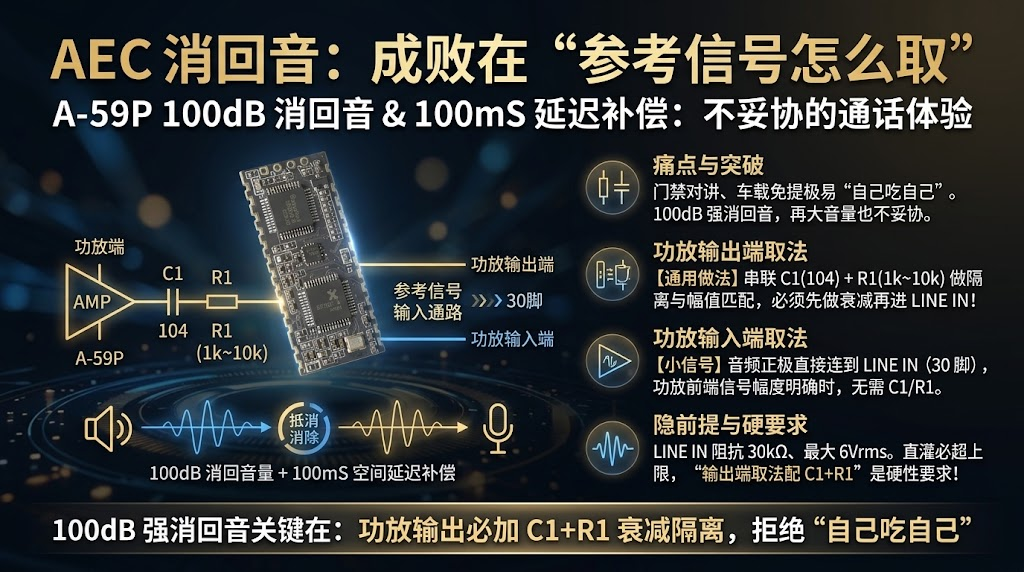

三、AEC：100dB 回音消除，成败往往在"参考信号怎么取"
全双工通话里，回音的本质是喇叭的声音绕过空间传回自己的麦克风 。喇叭与麦克风挨得越近、音量越大，回传能量越强------这就是门禁对讲、车载免提最容易"自己吃自己"的原因。A-59P 标称 100dB 消回音量 + 100mS 空间延迟补偿，这意味着即便喇叭音量开到很大，也不必再靠"压低音量牺牲体验"来妥协。
但真正决定现场效果的，是消回音参考信号的取法，规格书给出了两种路线：
|---------|---------------------------------------------------------------|------------------------|
| 取法 | 接法 | 适用情况 |
| 从功放输出端取 | 串联 C1 + R1 做隔离与幅值匹配，C1 常用 104 ，R1 取 1k～10k（视功放功率） | 通用做法，必须先做衰减再进 LINE IN |
| 从功放输入端取 | 小信号可从音频正极直接连到 LINE IN（30 脚） | 功放前端信号幅度明确时，一般无需 C1/R1 |
这里的隐前提是 LINE IN 端口输入阻抗 30kΩ、最大承受 6Vrms 。功放输出端直接灌进来会远超这个上限，所以"输出端取法必须配 C1+R1"不是可选项，而是硬性要求。若不确定前端幅度，规格书建议预留 C1、R1 位号 ，先直连试，不行再补器件。

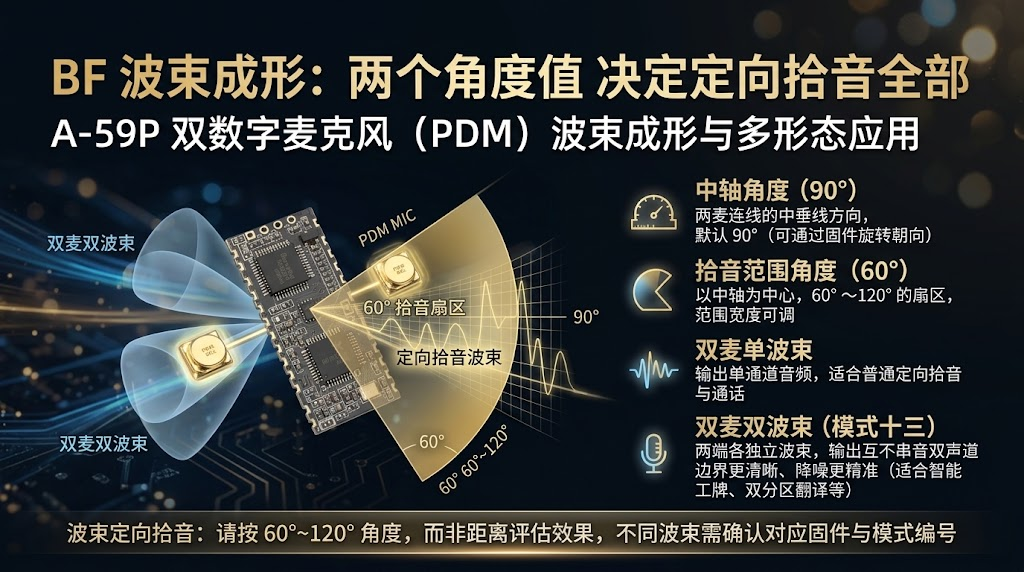

四、BF：两个角度值，决定定向拾音的全部
在双数字麦克风（PDM）固件下，A-59P 开启波束成形（Beamforming）。理解这个功能只需要两个角度：
- 中轴角度 ：默认 90°，即两颗麦克风连线的中垂线方向，可通过固件参数旋转朝向；
- 拾音范围角度 ：以中轴为中心两侧各 30° ，即 60°～120° 共 60° 的扇区，范围宽度同样可调。
据此衍生出两种波束形态：
双麦单波束单输出------一个 60° 定向扇区，输出单通道音频，适合普通定向拾音与通话。
双麦双波束双输出 （模式十三专属固件）------两颗麦克风两端各设一个独立波束，输出两路互不串音的独立声道 。规格书特别指出，相比单波束模式，双波束的覆盖边界更清晰、对不需要的噪声与人声抑制更精准。典型场景是智能工牌、双分区翻译设备、双通道独立录音/通话设备。
需要注意：波束类型不同，固件版本也不同 ，选型时要连同模式编号一起确认。另外，"波束定向拾音不按 10cm～500cm 这个距离范围"，定向场景请按角度而非距离评估。
五、30 个半孔：一张表看懂全部接口
|------------------------|--------------------------------|------------------------------------|
| 脚位 | 定义 | 说明 |
| 1 / 2 | MICOUT_P / N | 降噪后麦克风差分输出正/负极 |
| 3 / 4 | USP_OUTP / N | USB 模式喇叭差分输出（特定固件下转为上行音频） |
| 5 / 6 | LRCK / BCK | I2S 帧时钟 / 位时钟 |
| 7 / 8 | D_IN / D_OUT | I2S 数据输入（需拆掉 R1 电阻才有效）/ 降噪音频输出 |
| 9 / 11 | T1 / T2 | 工作参数选择端口，默认高电平 |
| 10 / 17 / 22 / 29 | GND / AGND | 电源地、USB 地、数字麦地、音频地 |
| 12 / 13 | +3.3V / +5V | 供电输入，二选一 |
| 14 / 15 / 16 | USB_5V / D- / D+ | USB 供电与数据（14 脚与 13 脚同源） |
| 18 / 19 | DM_DAT / DM_CLK | PDM 数字麦克风数据输入 / 时钟输出 |
| 20 / 21 | MIC- / MIC+ | 模拟电容麦克风输入负/正极 |
| 23 | 3V3 | 数字麦供电输出，负载建议 ≤30mA |
| 24 / 25 / 26 / 27 / 28 | SPI_K / MISO / MOSI / CLK / CS | 外部 SPI 控制口 |
| 30 | LINE_IN | 消回音参考信号输入 |
两个容易踩的坑：23 脚的 3.3V 输出电流很小 ，若数字麦克风出现供电短路会直接损坏模组上的稳压 LDO；规格书因此建议------只要外部能提供 3.3V，就优先外部供电，不要用 23 脚。
I2S 侧参数：采样率 48kHz 、位深 16bit 、飞利浦标准对齐 、主模式（规格书标注 LRCLK=48kHz、BCLK=3.072MHz）。由于 16bit 双声道与 3.072MHz 位时钟在严格计算上并不对应（3.072MHz 更接近每声道 32bit 时钟宽度），接入前建议向工程确认后端接收侧的帧长设置，避免时序错位。
六、14 种工作模式速查
|----|------|-------------|-------------------------------------|
| 模式 | 麦克风 | 音频通道 | 说明 |
| 一 | 单模拟麦 | USB | 最简接法，Windows / 安卓 / 常用 Linux 桌面系统免驱 |
| 二 | 单模拟麦 | 模拟输入/输出 | 适配绝大多数通话主板 |
| 三 | 单模拟麦 | I2S 数字输出 | 模拟输出同时保留 |
| 四 | 单模拟麦 | 纯数字 I2S 双向 | 需拆除 R1，借模组 ADC/DAC 完成转换 |
| 五 | 单数字麦 | USB | PDM 数字麦，SET 使能脚下拉 |
| 六 | 单数字麦 | 模拟输出 | 用数字麦规避模拟底噪 |
| 七 | 单数字麦 | I2S 数字输出 | |
| 八 | 单数字麦 | 纯数字 I2S 双向 | 全链路数字传输，信噪比最优 |
| 九 | 双数字麦 | USB（仅拾音） | 纯定向拾音，无下行播放、无需消回音 |
| 十 | 双数字麦 | USB 通话 | 单波束 + AI 降噪 + AEC |
| 十一 | 双数字麦 | 模拟通话 | 单波束 + AI 降噪 + AEC |
| 十二 | 双数字麦 | I2S 数字通话 | 面向无 USB 接口的设备 |
| 十三 | 双数字麦 | 双声道独立输出 | 双波束、互不串音，特殊固件 |
| 十四 | 双数字麦 | 模拟通话（AI 降噪） | 规格书第十一节图示标注，与模式十一同页说明 |
七、不想改板也能调参：T1/T2 与 SPI
拾音距离这件事，A-59P 用硬件跳选解决了一大半。T1、T2（9、11 脚）默认高电平，通过对地焊 0Ω 电阻可组合四档：
|----|----|---------|------------|
| T1 | T2 | 档位 | 拾音距离 |
| 高 | 高 | 中距离（默认） | 0.5 ～ 2m |
| 高 | 低 | 近距离 | 0.1 ～ 0.2m |
| 低 | 高 | 远距离 | 0.5 ～ 5m |
| 低 | 低 | 超远距离 | 0.5 ～ 8m |
板子上只多两个 0Ω 位号，一类硬件就能覆盖四种产品形态，便于 BOM 复用与备料。
需要动态调参时走 SPI：上电约 1 秒 后模组进入工作状态，外部 MCU 再延时 1 秒后把 24 脚 SPI_K 拉低，即可接管板载 DSP 的从模式控制端口，通过写入寄存器实时改写工作参数。这是 A-59P 相对同类模组的一个明显扩展点：前者靠硬件档位，后者靠软件寄存器，两条路都留着。
八、模拟输出的正确接法
MIC OUT（1、2 脚）与 USP_OUT（3、4 脚）都是低阻抗差分输出、有效值 1Vrms，可以直接驱动耳机。但这个幅度对多数"线路输入"而言偏大：
- 后端为小信号输入 时，必须加阻容分压电路适配幅度，规格书参考取值 R1 = 1k～10k，C1、R2 为可选；
- 差分接法下正负极两侧都要加这组阻容，否则会出现削顶爆音。
一句话：能直推耳机 ≠ 能直推你的后端,这一步跳过就会听到失真。
九、应用场景
楼宇对讲与智能家居（门禁、别墅可视对讲）；车载蓝牙通话与语音识别；远程教育与会议设备；矿山矿井呼叫报警、银行客服、安防通话；录音笔、摄像机、监控拾音；IPC 摄像头与可视门铃；笔记本/平板/手机/对讲机；停车场与自助服务终端；老人、儿童、宠物监护通话；监狱与医院呼叫系统；以及智能工牌、双分区翻译、双定向拾音设备。
写在最后
A-59P 的价值不在某个单独指标有多亮眼，而在把降噪、消回音、定向拾音、ADC/DAC 与全接口适配塞进同一块 37.5×16mm 的载板------原本需要多颗芯片加复杂外围的方案，现在变成一次 SMT 贴装加几颗阻容的事。再叠上 T1/T2 硬件跳档与 SPI 软件调参，它既够得上标准通话设备的快速量产，也留了定制项目的操作空间。
