达梦数据复制软件DMDRS搭建部署示例：源数据库DMDPC到目标数据库DM8一对一数据同步

关键词：DMDRS、达梦数据复制软件、DMDPC、DM8、一对一数据同步、搭建部署、DMDPI驱动、MP节点、BP节点、归档日志、逻辑日志、DDL同步
摘要：本文以源数据库DMDPC、目标数据库DM8为例，介绍一对一数据同步场景中DMDRS的搭建流程（源DMDRS分别部署在DMDPC的MP节点与BP1、BP2节点上，通过DMDPI驱动连接DMDPC的SP节点与MP/BP节点），主要步骤包括场景规划（业务规划、网络规划、目录规划）、设置DMDRS运行用户、设置环境变量、开启源数据库的归档和逻辑日志、配置DDL同步、配置DMDRS服务、运行DMDRS服务以及验证同步结果。BP节点上DrsService服务脚本必须配置TMP_START_MODE="-bp"参数；源数据库为DMDPC时仅支持系统表方式配置DDL同步。

以源数据库为DMDPC和目标数据库为DM8为例，介绍在一对一数据同步场景中DMDRS的搭建流程。

1 场景规划

业务规划

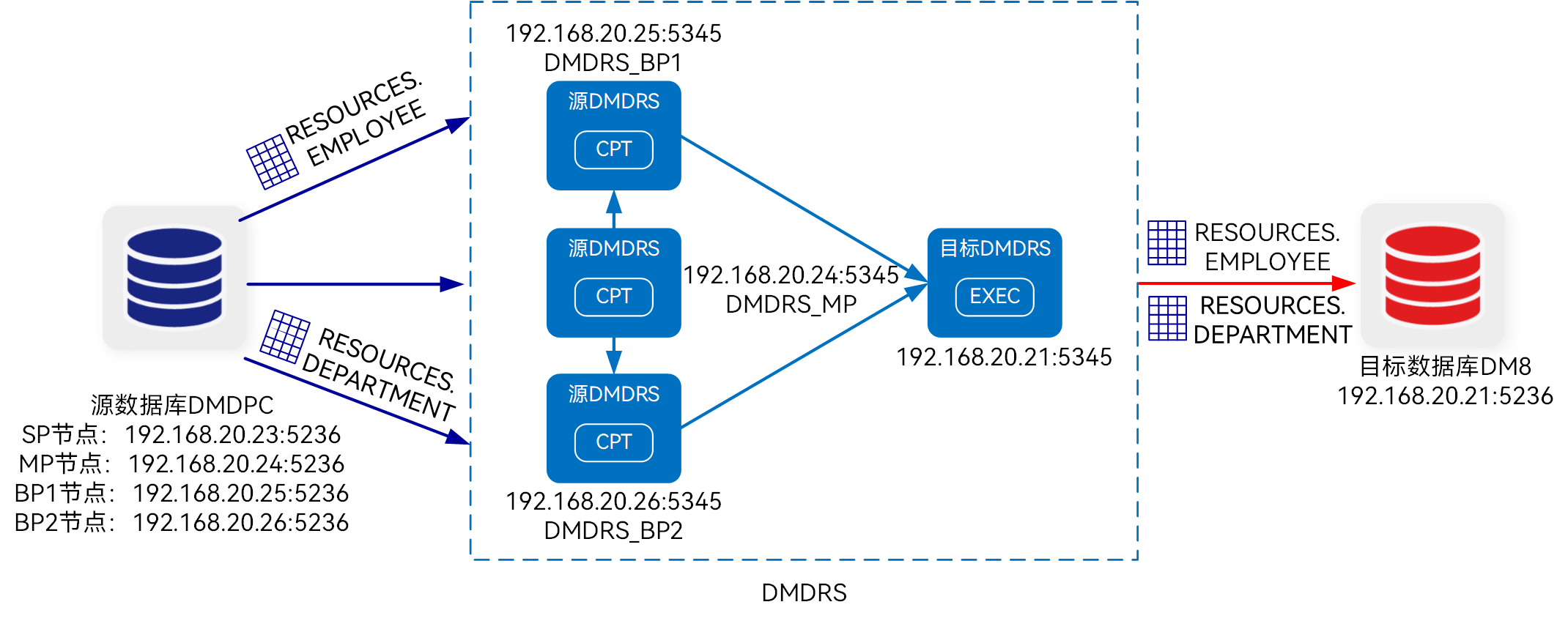

数据同步场景中已部署两个数据库，包括源数据库DMDPC（192.168.20.23/24/25/26）和目标数据库DM8（192.168.20.21），现需通过搭建DMDRS，将源数据库RESOURCES模式下表EMPLOYEE和DEPARTMENT的全量数据和增量数据同步到目标数据库的RESOURCES模式下的表EMPLOYEE和DEPARTMENT中。

源DMDRS：捕获源数据库的数据，将捕获到的数据发送到目标DMDRS。
目标DMDRS：将接收的数据同步到目标数据库。

网络规划

DMDRS服务	IP地址和端口	连接数据库	说明
源DMDRS（部署在MP节点的DMDRS_MP）	192.168.20.24:5345	源数据库DMDPC的SP节点: 192.168.20.23:5236 源数据库DMDPC的MP节点: 192.168.20.24:5236	源DMDRS服务器需要安装DMDPI驱动与源数据库DMDPC的SP节点和MP节点连接。
源DMDRS（部署在BP1节点的DMDRS_BP1）	192.168.20.25:5345	源数据库DMDPC的SP节点: 192.168.20.23:5236 源数据库DMDPC的BP1节点: 192.168.20.25:5236	源DMDRS服务器需要安装DMDPI驱动与源数据库DMDPC的SP节点和BP1节点连接。
源DMDRS（部署在BP2节点的DMDRS_BP2）	192.168.20.26:5345	源数据库DMDPC的SP节点: 192.168.20.23:5236 源数据库DMDPC的BP2节点: 192.168.20.26:5236	源DMDRS服务器需要安装DMDPI驱动与源数据库DMDPC的SP节点和BP2节点连接。
目标DMDRS	192.168.20.21:5345	目标数据库 DM8 192.168.20.21:5236	目标DMDRS服务器需要安装DMDPI驱动与目标数据库DM8连接。

目录规划

源数据库、源DMDRS服务（DMDRS_MP、DMDRS_BP1和DMDRS_BP2）和目标DMDRS服务相关的目录规划如下表所示。

目录类型	目录名	目录示例
源数据库（MP、BP1、BP2）	数据库归档文件目录	/dm8/data/arch
源数据库（MP、BP1、BP2）	数据库DDL同步脚本目录	/home/dmdrs/dmdrs5/bin/scripts
源DMDRS服务（DMDRS_MP、DMDRS_BP1和DMDRS_BP2）	安装目录	/home/dmdrs/dmdrs5
源DMDRS服务（DMDRS_MP、DMDRS_BP1和DMDRS_BP2）	执行程序目录	/home/dmdrs/dmdrs5/bin
源DMDRS服务（DMDRS_MP、DMDRS_BP1和DMDRS_BP2）	配置文件路径	/home/dmdrs/dmdrs5/bin/cpt.xml
源DMDRS服务（DMDRS_MP、DMDRS_BP1和DMDRS_BP2）	服务脚本模板目录	/home/dmdrs/dmdrs5/bin/service_template
源DMDRS服务（DMDRS_MP、DMDRS_BP1和DMDRS_BP2）	服务脚本目录	/home/dmdrs/dmdrs5/bin
源DMDRS服务（DMDRS_MP、DMDRS_BP1和DMDRS_BP2）	console远程控制工具	/home/dmdrs/dmdrs5/bin/drcsl
目标DMDRS服务	安装目录	/home/dmdrs/dmdrs5
目标DMDRS服务	执行程序目录	/home/dmdrs/dmdrs5/bin
目标DMDRS服务	配置文件路径	/home/dmdrs/dmdrs5/bin/exec.xml
目标DMDRS服务	服务脚本模板目录	/home/dmdrs/dmdrs5/bin/service_template
目标DMDRS服务	服务脚本目录	/home/dmdrs/dmdrs5/bin
目标DMDRS服务	console远程控制工具	/home/dmdrs/dmdrs5/bin/drcsl

2 设置DMDRS运行用户

设置源DMDRS服务（DMDRS_MP、DMDRS_BP1和DMDRS_BP2）的运行用户对服务所在目录及子目录的读、写和执行权限，并设置运行用户同数据库归档文件所在目录属同一用户组，此用户组应对归档文件所在目录及子目录有读权限。
设置目标DMDRS服务的运行用户对服务所在目录及子目录的读、写和执行权限。

3 设置环境变量

在源DMDRS和目标DMDRS服务器的环境变量中添加DMDPI驱动文件路径。

打开.bash_profile配置文件。
shell 复制代码
```
$ vi ~/.bash_profile
```
在.bash_profile配置文件末尾增加DMDPI驱动路径。
shell 复制代码
```
export LD_LIBRARY_PATH=<DMDPI驱动路径>:$LD_LIBRARY_PATH
```
保存并退出vi编辑器，使环境变量生效。
shell 复制代码
```
$ source ~/.bash_profile
```
查看环境变量是否设置成功。
shell 复制代码
```
$ echo $LD_LIBRARY_PATH
```

4 开启源数据库的归档和逻辑日志

使用动态配置的方式开启源数据库DMDPC的所有MP节点和BP节点的归档和逻辑日志。

挂载源数据库。
sql 复制代码
```
SQL> alter database mount;
```
开启源数据库归档模式。
sql 复制代码
```
SQL> alter database archivelog;
```

源数据库添加归档日志配置项。

sql 复制代码

SQL> alter database add archivelog 'DEST=/dm8/data/arch,TYPE=LOCAL,FILE_SIZE=512,SPACE_LIMIT=10240';

开启源数据库。
sql 复制代码
```
SQL> alter database open;
```

配置源数据库逻辑日志。

sql 复制代码

SQL> call sp_set_para_value(1,'RLOG_APPEND_LOGIC',1);

5 配置DDL同步

使用系统表动态配置方式配置DDL同步。

在源数据库DMDPC的SP节点上调用系统过程SP_SET_PARA_VALUE，将DMDPC所有节点的配置文件"dm.ini"中RLOG_APPEND_SYSTAB_LOGIC参数值设置为1。此系统过程的定义请参考《DM8_SQL语言使用手册》。

sql 复制代码

SQL> call sp_set_para_value(1,'RLOG_APPEND_SYSTAB_LOGIC',1);

6 配置DMDRS服务

介绍源DMDRS服务和目标DMDRS服务的配置方法。

说明

以下DMDRS服务的配置文件仅为示例，在实际应用场景中，请根据实际搭建环境修改配置文件中的参数配置，具体的参数说明和其他功能参数配置请参见《DMDRS参考手册》。

6.1 配置目标DMDRS服务

在目标DMDRS服务的配置文件目录，打开并修改exec.xml配置文件，修改后配置文件如下所示。

注意

配置文件中的siteid为必配参数，配置时请确保源DMDRS和目标DMDRS服务站点号的唯一性，如果重复，会造成链路中数据复制的混乱。

xml 复制代码

<?xml version="1.0" encoding="GB18030"?>
<drs>
    <base>
        <mgr_port>5345</mgr_port>
        <siteid>站点号</siteid>
    </base>
    <exec>
        <name>exec_dm8</name>
        <login>
            <dbtype>dm8</dbtype>
            <server>192.168.20.21</server>
            <user>DMDRS</user>
            <pwd>DMDRS</pwd>
            <port>5236</port>
        </login>
    </exec>
</drs>

6.2 配置源DMDRS服务

分别在部署在源数据库MP节点、BP1节点和BP2节点的源DMDRS服务的配置文件目录，打开并修改cpt.xml配置文件。

配置MP节点的源DMDRS服务

在部署在MP节点的源DMDRS服务的配置文件目录，打开并修改cpt.xml配置文件，修改后配置文件如下所示。

注意

配置文件中的siteid为必配参数，配置时请确保源DMDRS和目标DMDRS服务站点号的唯一性，如果重复，会造成链路中数据复制的混乱。

xml 复制代码

<?xml version="1.0" encoding="GB18030"?>
<drs>
    <base>
        <mgr_port>5345</mgr_port>
        <siteid>站点号</siteid>
    </base>
    <cpt>
        <name>drs_MP</name>
        <login>
            <dbtype>DPC</dbtype>
            <server>192.168.20.23</server>
            <user>DMDRS</user>
            <pwd>DMDRS</pwd>
            <port>5236</port>
        </login>
        <send>
            <ip>192.168.20.21</ip>
            <port>5345</port>
            <target_name>exec_dm8</target_name>
            <map>
                <item>RESOURCES.EMPLOYEE==RESOURCES.EMPLOYEE</item>
                <item>RESOURCES.DEPARTMENT==RESOURCES.DEPARTMENT</item>
            </map>
        </send>
        <dpc>
            <dpc_type>MP</dpc_type>
            <dpc_db_info>
                <dpc_ip>192.168.20.24</dpc_ip>
                <dpc_port>5236</dpc_port>
            </dpc_db_info>
            <dpc_drs_info>
                <item>
                    <drs_ip>192.168.20.25</drs_ip>
                    <drs_port>5345</drs_port>
                    <drs_name>drs_BP1</drs_name>
                    <raft_id>1</raft_id>
                </item>
                <item>
                    <drs_ip>192.168.20.26</drs_ip>
                    <drs_port>5345</drs_port>
                    <drs_name>drs_BP2</drs_name>
                    <raft_id>2</raft_id>
                </item>
            </dpc_drs_info>
        </dpc>
    </cpt>
</drs>

配置BP1节点的源DMDRS服务

在部署在BP1节点的源DMDRS服务的配置文件目录，打开并修改cpt.xml配置文件，修改后配置文件如下所示。

xml 复制代码

<?xml version="1.0" encoding="GB18030"?>
<drs>
    <base>
        <mgr_port>5346</mgr_port>
        <siteid>站点号</siteid>
    </base>
    <cpt>
        <name>drs_BP1</name>
        <login>
            <dbtype>DPC</dbtype>
            <server>192.168.20.23</server>
            <user>DMDRS</user>
            <pwd>DMDRS</pwd>
            <port>5236</port>
        </login>
        <send>
            <ip>192.168.20.21</ip>
            <port>5345</port>
            <target_name>exec_dm8</target_name>
            <map>
                <item>RESOURCES.EMPLOYEE==RESOURCES.EMPLOYEE</item>
                <item>RESOURCES.DEPARTMENT==RESOURCES.DEPARTMENT</item>
            </map>
        </send>
        <dpc>
            <dpc_type>BP</dpc_type>
            <dpc_db_info>
                <dpc_ip>192.168.20.25</dpc_ip>
                <dpc_port>5236</dpc_port>
            </dpc_db_info>
            <dpc_drs_info>
                <item>
                    <drs_ip>192.168.20.24</drs_ip>
                    <drs_port>5345</drs_port>
                    <drs_name>drs_MP</drs_name>
                </item>
            </dpc_drs_info>
        </dpc>
    </cpt>
</drs>

配置BP2节点的源DMDRS服务

在部署在BP2节点的源DMDRS服务的配置文件目录，打开并修改cpt.xml配置文件，修改后配置文件如下所示。

xml 复制代码

<?xml version="1.0" encoding="GB18030"?>
<drs>
    <base>
        <mgr_port>5346</mgr_port>
        <siteid>站点号</siteid>
    </base>
    <cpt>
        <name>drs_BP2</name>
        <login>
            <dbtype>DPC</dbtype>
            <server>192.168.20.23</server>
            <user>DMDRS</user>
            <pwd>DMDRS</pwd>
            <port>5236</port>
        </login>
        <send>
            <ip>192.168.20.21</ip>
            <port>5345</port>
            <target_name>exec_dm8</target_name>
            <map>
                <item>RESOURCES.EMPLOYEE==RESOURCES.EMPLOYEE</item>
                <item>RESOURCES.DEPARTMENT==RESOURCES.DEPARTMENT</item>
            </map>
        </send>
        <dpc>
            <dpc_type>BP</dpc_type>
            <dpc_db_info>
                <dpc_ip>192.168.20.26</dpc_ip>
                <dpc_port>5236</dpc_port>
            </dpc_db_info>
            <dpc_drs_info>
                <item>
                    <drs_ip>192.168.20.24</drs_ip>
                    <drs_port>5345</drs_port>
                    <drs_name>drs_MP</drs_name>
                </item>
            </dpc_drs_info>
        </dpc>
    </cpt>
</drs>

7 运行DMDRS服务

按照服务的运行顺序，启动目标DMDRS服务和源DMDRS服务。

7.1 启动目标DMDRS服务

将服务脚本模板TemplateService拷贝到服务脚本目录并修改服务脚本的名称为DrsService。
shell 复制代码
```
$ cp TemplateService ../DrsService
```

打开并修改DrsService服务脚本中的相关配置参数。

shell 复制代码

$ vi DrsService

shell 复制代码

INSTALL_HOME=/home/dmdrs/dmdrs5
PROG_DIR=/home/dmdrs/dmdrs5/bin
CONF_PATH=/home/dmdrs/dmdrs5/bin/exec.xml
EXEC_PROG_NAME=drsvr
SERVICE_TYPE_NAME="drs server"

启动目标DMDRS服务。
shell 复制代码
```
$ ./DrsService start
```

7.2 启动源DMDRS服务

按顺序先启动所有部署在BP节点上的源DMDRS服务，各BP节点上的源DMDRS服务启动无先后顺序要求，再启动部署在MP节点上的源DMDRS服务。

将服务脚本模板TemplateService拷贝到服务脚本目录并修改服务脚本的名称为DrsService。
shell 复制代码
```
$ cp TemplateService ../DrsService
```

打开并修改DrsService服务脚本中的相关配置参数。

修改MP节点上DrsService服务脚本中的相关配置参数。

shell 复制代码

$ vi DrsService

shell 复制代码

INSTALL_HOME=/home/dmdrs/dmdrs5
PROG_DIR=/home/dmdrs/dmdrs5/bin
CONF_PATH=/home/dmdrs/dmdrs5/bin/cpt.xml
EXEC_PROG_NAME=drsvr
SERVICE_TYPE_NAME="drs server"

修改BP节点上DrsService服务脚本中的相关配置参数。

注意

BP节点上DrsService服务脚本必须配置TMP_START_MODE="-bp"参数。

shell 复制代码

$ vi DrsService

shell 复制代码

INSTALL_HOME=/home/dmdrs/dmdrs5
PROG_DIR=/home/dmdrs/dmdrs5/bin
CONF_PATH=/home/dmdrs/dmdrs5/bin/cpt.xml
EXEC_PROG_NAME=drsvr
SERVICE_TYPE_NAME="drs server"
TMP_START_MODE="-bp"

启动源DMDRS服务。
shell 复制代码
```
$ ./DrsService start
```

7.3 启动源DMDRS服务中的CPT模块

使用服务脚本启动服务后，需要使用远程控制台对服务中的模块执行启动命令。

远程控制台仅能连接部署在MP节点的源DMDRS服务，部署在BP节点的源DMDRS服务仅能执行MP节点的源DMDRS服务分发的命令，不允许单独执行命令。

启动控制台。
shell 复制代码
```
$ ./drcsl cpt.xml
```
连接源DMDRS服务。
shell 复制代码
```
CSL> connect
```
设置数据库当前最新的日志LSN作为日志解析的起始位置。如需指定归档文件作为起始位置，请参考《DMDRS控制台命令手册》进行设置。
shell 复制代码
```
CSL> alter drs_MP set lsn
```
启动源DMDRS服务中的CPT模块。
shell 复制代码
```
CSL> start
```
将源数据库中RESOURCES模式下的表EMPLOYEE和DEPARTMENT添加同步，添加后自动将源数据库表的全量数据装载到目标数据库，装载完成后自动进行增量数据的同步。
shell 复制代码
```
CSL> alter drs_MP add table "sch.name='RESOURCES' and tab.name in ('EMPLOYEE','DEPARTMENT')"
```
使用命令查看数据装载的监控信息，具体命令请参见《DMDRS控制台命令手册》。
若需要重启源DMDRS服务或者目标DMDRS服务并再次使用全量数据装载功能，则需要在重启后重复步骤3清理原有环境。

8 验证同步结果

在源数据库表RESOURCES.EMPLOYEE和RESOURCES.DEPARTMENT中插入数据，如果插入的数据能正确地同步到目标数据库，则表示数据同步成功。
