开灯关灯调光色温一句话搞定，不联网也能用。
该方案以唯创知音 WTK6900HC 离线语音识别芯片为核心，搭配一块主控 MCU 与一支驻极体麦克风，就能把传统开关面板改造成声控面板。整套系统不接外网，用语音指令完成开灯关灯调光调色温与音量控制，识别结果由芯片直接上报词条编号，主控按编号执行对应动作。
传统开关面板加语音卡在哪

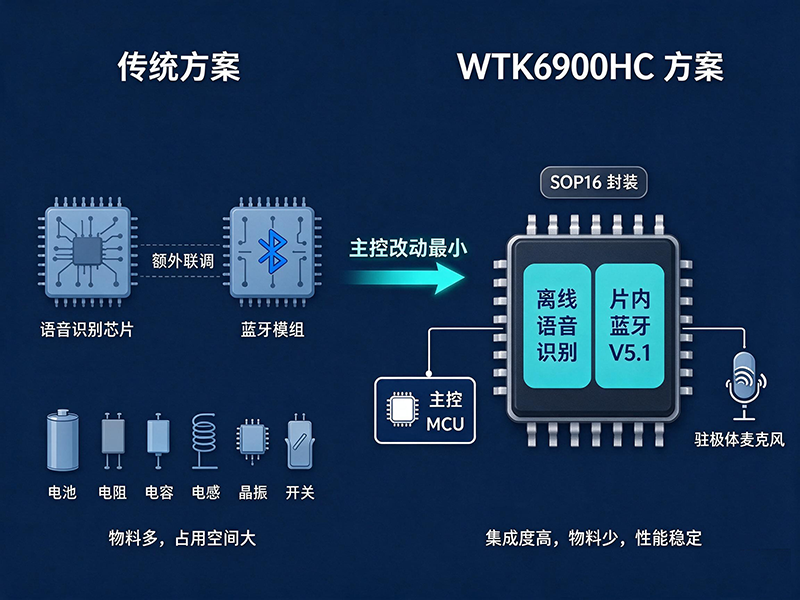

不少工程师想把开关面板做成声控，第一步就难在架构选型。声控若走云端，面板必须联网，整机要过认证，响应还受网络波动牵制。声控若外挂语音加蓝牙两颗芯片，板面积变大，物料变多，两颗芯片之间的联调又要单独排期。还有一类做法是主控直接跑语音算法，对 MCU 算力要求高，小家电常用的 8 位或低端 32 位主控根本带不动。
WTK6900HC 把识别从主控里摘出来，主控只留一个串口就能驱动整块语音板。
这套方案用到了 WTK6900HC 哪些能力
WTK6900HC 是本地语音触发引擎辨识芯片，内置 32 位内核，主频 240MHz，带硬件浮点。芯片内部集成神经网络离线识别算法，5 米远场可以稳定识别，配合降噪算法在背景噪声下也能准确命中指令。芯片提供 SOP16、SSOP24、QFN32 三种封装，开关面板这类结构紧凑的产品优先选 SOP16，16 个引脚够用，板面布局最省心。
标准词条以智能开关面板为蓝本预设，覆盖开灯关灯调光色温与音量这几类高频动作。想改词或者加词，可以在唯创知音在线语音平台重新生成工程，再用离线语音识别下载器把固件烧进芯片。
开灯关灯调光色温怎么落到词条
开关面板的语音交互不需要复杂语法，一句话对应一个词条编号。用户说开灯，芯片识别后上报开灯词条编号，主控收到编号执行继电器吸合。用户说调亮一点，芯片上报调光词条编号，主控按预设梯度拉高 PWM 占空比。色温控制和音量控制走同一套逻辑，只是主控执行的动作不同。
这张映射表放在固件里定义，主控端只维护一张词条编号到动作的查表，扩展新指令时改表不改电路。
硬件设计要留意的几个点
麦克风部分芯片支持驻极体麦克风，推荐型号 JMO-627BA283R-10TC38，由芯片内部的 MICLDO 供电，外围把偏置和走线处理好即可。VOUT 引脚接 105 电容到地，VMID 引脚外接 1uF 电容，OSCI 与 OSCO 之间接 24M 晶振。供电以规格书口径为准，VCC 范围为 2.8V 至 5.2V，面板常用的 3.3V 或 5V 供电都能直接匹配。
串口采用 3.3V TTL 电平，8 位数据位无校验 1 位停止位，主控的 UART 直接连上即可。SOP16 第 6 脚已经引出 ANT 天线引脚，离线识别与本地播报之外也能用片内蓝牙做回传，不过本方案走最小系统，不焊天线也能稳定运行，板面布局最省心。
主控这边要写什么代码
主控只需初始化一个 UART，在中断或轮询里读取芯片上报的帧。一帧以 7E 起始，经过长度扩展码命令码词条编号累加和校验，以 EF 结束。主控解析出词条编号，查表执行动作，同时可以主动发码让芯片播报提示音。
示例代码里最关键的只有两件事，一是按帧格式组包发码，二是按帧格式拆包收词条编号。其余逻辑交给主控原有的开关灯调光业务，语音只是多了一个输入通道。
不联网带来哪些实在好处

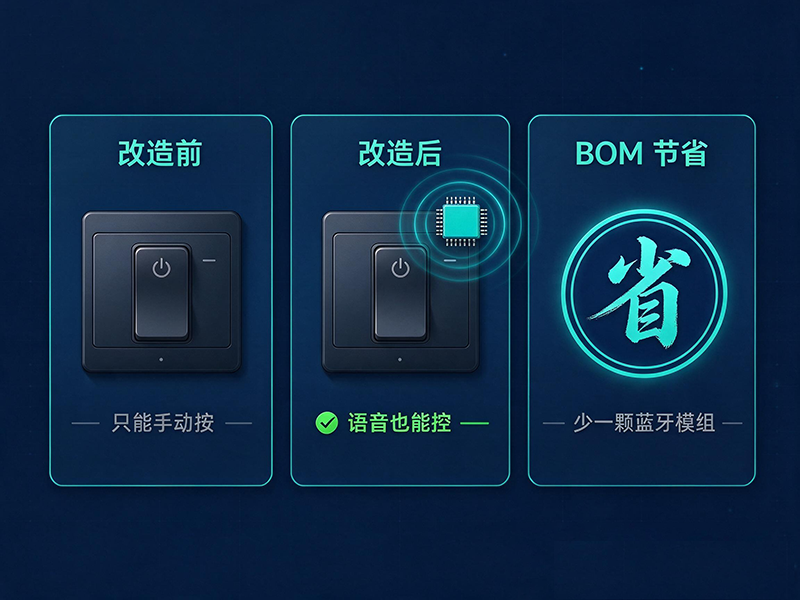

面板不联网，断网不影响声控，家里路由器重启也不会让灯关不掉。语音数据全程留在本地，没有隐私出设备的问题，产品过审更省事。整机不需要 WiFi 或蓝牙模组，物料少一颗，板面积更小，认证项目也更少。
对终端用户来说，装上去就能用，不用配网不用绑 App。对厂商来说，产线烧一次固件就完成语音功能写入，不需要每台设备做联网激活。
哪些面板能直接套这套方案
标准开关面板、调光面板、色温面板、浴霸控制面板、晾衣架控制面板都能复用同一套词条框架，区别只在主控执行的动作。面板如果还要做触摸或遥控，语音作为并行输入通道接入即可，不影响原有交互。
如果产品需要把识别结果回传手机 App，可以继续用 SOP16（第 6 脚 ANT 已引出），或者换用 IO 与 PWM 更丰富的 SSOP24 封装，片内蓝牙 V5.1 支持 BLE 与 SPP，识别结果通过无线直接发到手机，不过这已经超出离线开关面板的最小系统，按实际项目需要取舍。
落地前先对齐两处口径
供电口径目前规格书写 2.8V 至 5.2V，官网写 3.3V 至 5.5V，对外发布前需要研发统一一个数。晶振部分规格书引脚表有 OSCI 与 OSCO，官网描述写无需晶振，这个差异也要先对齐再写进资料。
选型小结
开关面板做声控，核心诉求是低成本高可靠不联网。WTK6900HC 用单芯片把识别独立出来，主控改动最小，标准词条直接覆盖开灯关灯调光色温，自定义也只需改固件。三款封装芯片都内置蓝牙，SOP16 与 SSOP24 引出 ANT 引脚可用回传，QFN32 未引出天线引脚，紧凑结构优先选 SOP16，需要更多 IO 或 PWM 再上 SSOP24。
