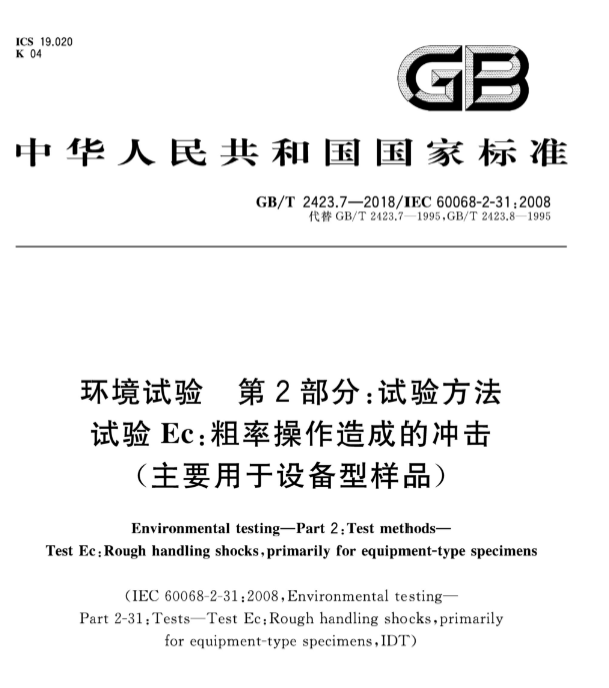

🔗GB/T 2423.7-2018（免费下载）
GB/T 2423.7-2018《环境试验 第2部分：试验方法 试验Ec：粗率操作造成的冲击（主要用于设备型样品）》解读
等同采用 IEC 60068-2-31:2008（IDT） ，合并替代旧版 GB/T 2423.7-1995（倾跌翻倒）+ GB/T 2423.8-1995（自由跌落） ，2019-07-01实施。 核心定位：模拟设备在使用、维修、现场搬运过程人为粗率磕碰、倾倒、跌落；不是运输包装跌落，也不是冲击台Ea脉冲冲击
一、Ec试验是什么，和其他冲击试验区分（重点）
试验Ec：粗率操作冲击 ------不带包装箱，裸机设备，模拟人在工作台、现场检修、搬动失手造成的撞击、倾倒、跌落。
- ✅ Ec：裸机，使用/维修现场人为粗操作（倾跌翻倒、自由跌落），属于简易机械冲击，不需要冲击台；
- ⚠️ Ea（GB/T2423.5）：冲击台脉冲冲击，模拟设备固定安装后受到的冲击（爆炸、碰撞、地震冲击），样品刚性固定在冲击台；
- ⚠️ Ee弹跳试验：带包装，松散货物运输途中反复翻滚碰撞； 一句话选型口诀：安装固定后受冲击选Ea；带包装运输翻滚选Ee；裸机现场搬修磕碰倾倒选Ec
适用对象
中小型设备型样品：野外便携仪器、工控仪表、通信设备、便携式医疗设备、现场可搬动电控箱；
- 适用：可手持/搬动、现场维修拆装的整机；可连同搬运托架一起试验；
- 不适用：永久固定安装设备、无防护脆弱异形件；小型分立元器件（元器件冲击不用Ec）。
二、Ec包含3大类试验项目（可单独或组合选用，产品规范必须指定）
A. 倾跌与翻倒（模拟工作台倾倒、角边磕碰）
适合设备重心偏高，在台面被碰翻、边角撞击硬物。
- 倾跌 ：将样品绕棱边缓慢抬升，直到重心越过支撑棱，自由倾倒跌落至刚性台面；按规范选择面、棱、角进行撞击；
- 翻倒 ：样品直接绕某条棱完全翻倒，连续翻滚撞击； 判定是否需要做翻倒：标准给出C-g比（重心-几何尺寸）判定，设备本身放置稳定的可不做翻倒。 试验台面：混凝土或厚钢板刚性基座，不能弹性缓冲。
B. 自由跌落 方法1（整机设备跌落，最常用）
裸机设备，从规定高度自由下落，撞击刚性台面；跌落高度由产品规范规定，跌落点选角、棱、面；
典型场景：检修时脱手，设备直接摔在水泥地面。
C. 自由跌落 方法2（重复跌落，针对连接器等局部零件）
多次重复低高度跌落，用于评估设备上可插拔部件（连接器、把手、模块）反复粗操作带来的疲劳冲击，不是整机破坏性跌落。
重要：产品技术文件必须写明：Ec下面哪一项（倾跌/翻倒/方法1跌落/方法2重复跌落）、跌落高度、跌落位置、跌落次数；不写默认无法开展试验。
三、完整试验流程
- 初始检测：外观、机械结构、电气功能、紧固件，拍照记录。
- 样品预处理 ：样品为工作状态裸机（不带外包装箱）；正常装配，含可拆附件；按照产品规范，可选择通电/不通电试验；不额外加固。
- 试验环境：标准大气环境（23℃，50%RH），除非产品规范另行规定。
- 执行选定试验项目
- 倾跌：缓慢抬升，重心过棱后自然倾倒，不能人为加速推下去；
- 自由跌落：释放时无初速度，自由下落，撞击刚性平台；
- 每次撞击后检查有无结构开裂、紧固件松脱，记录异常。
- 最终恢复与检测 试验完成，静置至稳定；复检外观、结构、连接、电气性能； 合格判据必须在试验前定义：外壳裂纹、紧固件松动、连接器损坏、功能失效、间隙变形等判定准则。
四、关键工程要点（实操避坑）
- 刚性台面要求：基座必须厚重混凝土或钢板，不能垫橡胶泡沫；台面变形会改变冲击响应，导致结果失真。
- 样品是裸机！ 很多人误用Ec做包装跌落，这是典型错误；包装跌落属于运输试验，不是Ec。
- 冲击是单次/少数几次事件，目的是验证设备能承受偶然失手磕碰；不是耐久疲劳试验（除方法2重复跌落）。
- 不能直接换算成Ea冲击台的g值：Ec是自由落体撞击，冲击波形复杂，不能等效成半正弦脉冲冲击的加速度，不可直接对标Ea的g参数。
- 试验前约定：样品试验时是否通电、是否带负载；通电试验要额外考虑短路、安全风险。
五、2018版本主要变化（对比旧版）
- 合并两项旧标准 ：把原GB/T2423.7倾跌翻倒、GB/T2423.8自由跌落合并为同一个标准GB/T2423.7-2018，统一命名为试验Ec；
- 结构重构，对齐IEC60068-2-31:2008；
- 明确区分Ec、Ea、Ee适用边界，消除旧版容易混淆的场景；
- 新增对"带搬运托架的设备整体试验"说明；
- 完善试验报告必填项。
六、试验报告强制输出内容
- 标准号 GB/T2423.7-2018，选定的Ec子项目（倾跌/翻倒/自由跌落方法1/方法2）
- 样品描述、装配状态、是否通电、附件状态
- 跌落高度、撞击位置（面/棱/角）、试验次数
- 试验台面材质
- 初始与最终外观、机械、电气检测结果
- 试验过程异常、任何偏离标准的操作记录
七、选型快速建议
- 野外便携仪器、手持工控设备、现场可搬动电控箱 → Ec 自由跌落方法1；
- 台面上使用、容易被碰翻的设备 → 倾跌+翻倒；
- 设备上插拔模块、连接器，反复粗暴插拔磕碰 → Ec自由跌落方法2；
- 固定机柜、永久安装设备，不做Ec；改用Ea冲击试验；
- 产品发货带纸箱运输跌落 → 不用Ec，采用包装跌落（如GB/T 4857.5）。
八、和前面GB/T2423.18-2021（Kb交变盐雾）配套使用提示
很多电工电子整机环境可靠性会组合使用：Ec粗操作冲击 + Kb交变盐雾 ，模拟：现场粗暴搬运磕碰 + 沿海海洋含盐大气腐蚀；注意试验顺序一般：先机械试验Ec，后盐雾Kb（冲击造成的微小裂纹，会在盐雾中暴露腐蚀失效）。
