第18章计算机视觉与感知集成

随着无人机应用场景的不断拓展，仅依赖GPS和惯性测量单元（IMU）的传统导航方案已无法满足复杂环境下的自主飞行需求。计算机视觉技术为无人机提供了环境感知、目标识别和精确定位的能力。本章将系统介绍视觉SLAM、目标检测、点云处理、视觉避障以及与PX4飞控的视觉导航闭环集成。

本章学习目标：理解SLAM技术原理并能够集成ORB-SLAM3和VINS-Fusion；掌握YOLO系列目标检测在Jetson平台上的部署方法；熟练使用PCL进行点云处理与滤波；设计并实现视觉避障系统；完成PX4视觉导航的闭环集成。

18.1 深度学习目标检测概述

现代目标检测算法主要分为两阶段检测器（Faster R-CNN）和单阶段检测器（YOLO、SSD）。无人机场景的特殊挑战包括小目标检测、运动模糊、光照变化、背景复杂和机载计算资源有限。

• 小目标检测：无人机俯视角度下目标占像素较少

• 运动模糊：无人机快速运动导致图像模糊

• 光照变化：从日出到日落光照条件剧烈变化

• 资源受限：机载计算平台算力有限

18.2 YOLOv4使用与目标物坐标转换

进阶功能------YOLOv4使用与目标物坐标转换

一、功能说明

本节记录在超维空间 M1 机载电脑上，通过 MobaXterm 成功复现 YOLOv4 目标识别与目标物坐标转换 的完整过程。

本次实际实现的功能链路为：

plain 复制代码

USB摄像头
   ↓
/usb_cam/image_raw
   ↓
darknet_ros
   ↓
YOLOv4 dibiao 模型
   ↓
识别 landing
   ↓
/darknet_ros/bounding_boxes
   ↓
object_darknet
   ↓
/object_position
   ↓
输出目标中心 x、y 像素坐标

本次最终已经实际看到：

plain 复制代码

frame_id: "landing"
point:
  x: 479.0
  y: 291.0
  z: 0.0

下一帧继续输出：

plain 复制代码

frame_id: "landing"
point:
  x: 481.0
  y: 292.0
  z: 0.0

因此本章功能已经复现成功。

二、当前环境与功能包

机载电脑登录后终端提示：

cwkj@cwkj:~$

ROS 环境：

ROS1 Noetic

工作空间：

/home/cwkj/cwkj_ws

本节主要使用三个功能包：

plain 复制代码

usb_cam
darknet_ros
object_darknet

本功能只是完成视觉识别和目标中心坐标输出，因此本节不需要启动：

plain 复制代码

MID360
FAST-LIO
MAVROS
lidar_to_mavros
OFFBOARD

三、MobaXterm 连接

笔记本先连接机载电脑所在网络，然后使用 MobaXterm SSH 登录：

plain 复制代码

IP：192.168.0.100
用户名：cwkj

登录成功后看到：

cwkj@cwkj:~$

即可开始。

四、加载 ROS 环境

每个新开的 MobaXterm 终端都建议先执行：

source /opt/ros/noetic/setup.bash

作用：加载 ROS1 Noetic。

再执行：

source /home/cwkj/cwkj_ws/devel/setup.bash

作用：加载 M1 自己的 ROS 工作空间，使 ROS 能找到项目中的功能包。

五、检查功能包

检查 USB 摄像头功能包：

rospack find usb_cam

检查 YOLOv4 功能包：

rospack find darknet_ros

检查目标坐标转换功能包：

rospack find object_darknet

本次 object_darknet 实际路径为：

/home/cwkj/cwkj_ws/src/object_darknet

六、检查 darknet_ros 默认模型

执行：

grep -n "network_param_file" $(rospack find darknet_ros)/launch/darknet_ros.launch

第一次检查时，原机载电脑默认加载的是：

yolov4-tiny-tank.yaml

也就是说，当时默认模型是 tank 模型。

但本次需要复现的是 landing 靶标识别，因此需要切换到：

yolov4-tiny-dibiao.yaml

七、检查 dibiao 配置是否存在

执行：

ls $(rospack find darknet_ros)/config

本次实际确认存在：

plain 复制代码

yolov4-tiny-dibiao.yaml
yolov4-tiny-tank.yaml
yolov4-tiny.yaml
yolov4.yaml

继续查看 dibiao 配置：

cat $(rospack find darknet_ros)/config/yolov4-tiny-dibiao.yaml

实际内容中确认：

plain 复制代码

config_file:
  name: yolov4-tiny-dibiao.cfg

weight_file:
  name: yolov4-tiny-dibiao.weights

threshold:
  value: 0.2

可识别类别为：

plain 复制代码

ring
landing
square

所以本次坐标转换使用：

landing

目标。

八、检查 cfg 和 weights 文件

执行：

find $(rospack find darknet_ros) -type f ( -name "dibiao .cfg" -o -name "dibiao.weights" )

本次实际找到：

/home/cwkj/cwkj_ws/src/darknet_ros/darknet_ros/yolo_network_config/weights/yolov4-tiny-dibiao.weights

以及：

/home/cwkj/cwkj_ws/src/darknet_ros/darknet_ros/yolo_network_config/cfg/yolov4-tiny-dibiao.cfg

说明模型结构文件和权重文件都存在，可以正常加载。

九、修改 darknet_ros.launch

打开：

nano $(rospack find darknet_ros)/launch/darknet_ros.launch

找到：

plain 复制代码

<arg name="network_param_file"
     default="$(find darknet_ros)/config/yolov4-tiny-tank.yaml"/>

把：

tank

修改为：

dibiao

最终变成：

plain 复制代码

<arg name="network_param_file"
     default="$(find darknet_ros)/config/yolov4-tiny-dibiao.yaml"/>

保存：

plain 复制代码

Ctrl + O
Enter
Ctrl + X

检查：

grep -n "network_param_file" $(rospack find darknet_ros)/launch/darknet_ros.launch

应看到：

yolov4-tiny-dibiao.yaml

这里仅修改 Launch 配置，因此：

不需要重新 catkin_make

十、确认 object_darknet 的实际 Launch 文件

执行：

ls $(rospack find object_darknet)

本次实际能看到：

plain 复制代码

CMakeLists.txt
darknet_ros_msgs
include
launch
lib
msg
package.xml
src

继续：

ls $(rospack find object_darknet)/launch

本次实际只有：

object_darknet.launch

因此正确启动命令是：

roslaunch object_darknet object_darknet.launch

不是：

roslaunch object_darknet darknet_position.launch

后者会报：

plain 复制代码

RLException:
[darknet_position.launch] is neither a launch file in package [object_darknet]

十一、终端1：启动 USB 摄像头

新开终端1：

plain 复制代码

source /opt/ros/noetic/setup.bash
source /home/cwkj/cwkj_ws/devel/setup.bash
roslaunch usb_cam usb_cam-test.launch

这个终端保持运行。

临时检查摄像头：

rostopic hz /usb_cam/image_raw

正常应持续出现：

average rate: ...

说明：

plain 复制代码

USB摄像头
↓
usb_cam
↓
/usb_cam/image_raw

已经正常。

十二、终端2：启动 YOLOv4

新开终端2：

plain 复制代码

source /opt/ros/noetic/setup.bash
source /home/cwkj/cwkj_ws/devel/setup.bash
roslaunch darknet_ros darknet_ros.launch

此时加载的应是：

plain 复制代码

yolov4-tiny-dibiao.cfg
+
yolov4-tiny-dibiao.weights

模型能够识别：

plain 复制代码

ring
landing
square

该终端保持运行。

十三、检查 darknet_ros 是否正常

新开临时终端：

rostopic list | grep darknet

本次实际成功后看到：

plain 复制代码

/darknet_ros/bounding_boxes
/darknet_ros/check_for_objects/cancel
/darknet_ros/check_for_objects/feedback
/darknet_ros/check_for_objects/goal
/darknet_ros/check_for_objects/result
/darknet_ros/check_for_objects/status
/darknet_ros/detection_image
/darknet_ros/found_object

最关键的是：

/darknet_ros/bounding_boxes

这说明 YOLO 检测结果话题已经建立。

十四、确认 YOLO 识别到 landing

执行：

rostopic echo /darknet_ros/bounding_boxes

将摄像头对准 landing 靶标。

识别成功时，应看到类似：

plain 复制代码

Class: "landing"
probability: ...
xmin: ...
ymin: ...
xmax: ...
ymax: ...

只要出现：

Class: "landing"

就说明：

plain 复制代码

USB摄像头
↓
YOLOv4 dibiao
↓
landing识别

已经成功。

十五、终端3：启动目标坐标转换

新开终端3：

plain 复制代码

source /opt/ros/noetic/setup.bash
source /home/cwkj/cwkj_ws/devel/setup.bash
roslaunch object_darknet object_darknet.launch

本次实际启动成功后终端显示：

plain 复制代码

PARAMETERS
 * /object_name: landing
 * /rosdistro: noetic
 * /rosversion: 1.17.4

同时看到：

plain 复制代码

NODES
  /
    object_darknet (object_darknet/object_darknet)

以及：

process $object_darknet-1$ : started with pid $...$

说明 object_darknet 节点已经正常启动。

十六、关于 No object detected

启动 object_darknet 后，可能看到：

$INFO$ ... No object detected

这不是报错。

它表示：

plain 复制代码

object_darknet 已经正常运行
但这一帧没有检测到 landing

这时检查：

rostopic echo /darknet_ros/bounding_boxes

确认 YOLO 是否真正输出：

Class: "landing"

十七、终端4：查看最终目标坐标

新开终端4：

plain 复制代码

source /opt/ros/noetic/setup.bash
source /home/cwkj/cwkj_ws/devel/setup.bash
rostopic echo /object_position

摄像头对准 landing 靶标。

本次实际已经成功输出：

plain 复制代码

header:
  frame_id: "landing"

point:
  x: 479.0
  y: 291.0
  z: 0.0

下一帧：

plain 复制代码

header:
  frame_id: "landing"

point:
  x: 481.0
  y: 292.0
  z: 0.0

说明：

plain 复制代码

YOLO识别成功
+
landing筛选成功
+
目标中心计算成功
+
/object_position发布成功

十八、坐标含义

当前输出：

plain 复制代码

x: 481
y: 292
z: 0

其中：

表示目标检测框中心在图像水平方向的像素坐标。

表示目标检测框中心在图像垂直方向的像素坐标。

当前：

z = 0

不表示目标距离摄像头为 0 米。

这套普通 USB 单目摄像头程序目前主要用于二维图像目标中心定位，并没有直接得到真实三维距离。

十九、移动目标验证

为了进一步验收，可以保持：

rostopic echo /object_position

持续运行。

把 landing 靶标向左右移动。

观察：

是否跟着变化。

把靶标向上下移动。

观察：

是否跟着变化。

如果目标移动时 x、y 能连续变化，就说明目标坐标转换功能正常。

二十、查看 YOLO 检测画面

如果 MobaXterm 已配置 X11 转发，可以运行：

rqt_image_view

选择：

/darknet_ros/detection_image

用于查看：

plain 复制代码

摄像头画面
+
YOLO检测框
+
landing目标

这一项属于可视化验证，不是 /object_position 成功的必要条件。

二十一、断电后固定启动顺序

以后机载电脑断电重启后，之前修改好的 yolov4-tiny-dibiao.yaml 选择不会丢失。

重新上电后固定使用以下四个终端。

终端1：USB摄像头

plain 复制代码

source /opt/ros/noetic/setup.bash
source /home/cwkj/cwkj_ws/devel/setup.bash
roslaunch usb_cam usb_cam-test.launch

终端2：YOLOv4

plain 复制代码

source /opt/ros/noetic/setup.bash
source /home/cwkj/cwkj_ws/devel/setup.bash
roslaunch darknet_ros darknet_ros.launch

终端3：目标坐标转换

plain 复制代码

source /opt/ros/noetic/setup.bash
source /home/cwkj/cwkj_ws/devel/setup.bash
roslaunch object_darknet object_darknet.launch

终端4：查看目标坐标

plain 复制代码

source /opt/ros/noetic/setup.bash
source /home/cwkj/cwkj_ws/devel/setup.bash
rostopic echo /object_position

最终再次看到：

plain 复制代码

frame_id: "landing"

point:
  x: ...
  y: ...
  z: 0.0

即可确认断电后复现恢复成功。

二十二、常见问题

1. darknet_ros 仍加载 tank 模型

检查：

grep -n "network_param_file" $(rospack find darknet_ros)/launch/darknet_ros.launch

如果显示：

yolov4-tiny-tank.yaml

重新改成：

yolov4-tiny-dibiao.yaml

2. YOLO 不识别 landing

检查：

rostopic echo /darknet_ros/bounding_boxes

如果持续：

bounding_boxes: \[\]

检查：

是否使用正确的 landing 靶标；
靶标是否完整；
光照是否正常；
靶标是否太远；
靶标是否在画面中太小；
摄像头是否清晰；
darknet_ros 是否加载了 dibiao 模型。

3. 启动 darknet_position.launch 报错

错误：

roslaunch object_darknet darknet_position.launch

正确：

roslaunch object_darknet object_darknet.launch

因为本机实际 Launch 文件就是：

object_darknet.launch

4. object_darknet 显示 No object detected

不是节点启动失败。

先检查：

rostopic echo /darknet_ros/bounding_boxes

确认是否出现：

Class: "landing"

5. /object_position 没有输出

按顺序检查：

plain 复制代码

1. /usb_cam/image_raw 是否有数据
2. darknet_ros 是否正常运行
3. /darknet_ros/bounding_boxes 是否有 landing
4. object_darknet 是否启动
5. /object_name 是否为 landing

二十三、成功判定标准

本次已经实际满足：

USB 摄像头正常启动
/usb_cam/image_raw 正常
darknet_ros 正常启动
yolov4-tiny-dibiao.yaml 已设置
yolov4-tiny-dibiao.cfg 存在
yolov4-tiny-dibiao.weights 存在
YOLO 能识别 landing
/darknet_ros/bounding_boxes 正常
object_darknet 正常启动
/object_name = landing
/object_position 正常发布
frame_id = "landing"
x、y 坐标能够持续输出

因此：

"进阶功能------YOLOv4使用与目标物坐标转换"已经完整复现成功。

二十四、下一阶段

本节完成的是：

plain 复制代码

目标识别
↓
目标中心坐标输出

下一阶段如果继续扩展，可以在 /object_position 基础上加入：

plain 复制代码

MAVROS
↓
无人机运动控制
↓
目标自动对准
↓
精准投放 / 自动降落

这属于下一项功能，不属于本节复现成功的必要内容。

18.3 进阶功能------yolov8使用

本镜像中提供了YoloV8模型，包含基础的目标识别功能。

视频教程：

启动 YoloV8 节点

使用以下 launch 文件启动 YoloV8 节点

c 复制代码

<?xml version="1.0" encoding="utf-8"?>
<launch>

  <!-- false表示使用GPU -->
  <param name="use_cpu" value="false"/>

  <node pkg="yolov8_ros"
        type="yolo_v8.py"
        name="yolov8_ros"
        output="screen">

    <!-- 使用已经验证成功的通用YOLOv8n模型 -->
    <param name="weight_path"
           value="$(find yolov8_ros)/weights/yolov8n.pt"/>

    <!-- USB摄像头图像输入 -->
    <param name="image_topic"
           value="/usb_cam/image_raw"/>

    <!-- 检测框结果输出 -->
    <param name="pub_topic"
           value="/yolov8/BoundingBoxes"/>

    <param name="camera_frame"
           value="usb_cam"/>

    <param name="visualize"
           value="false"/>

    <param name="conf"
           value="0.3"/>

  </node>

</launch>

启动步骤

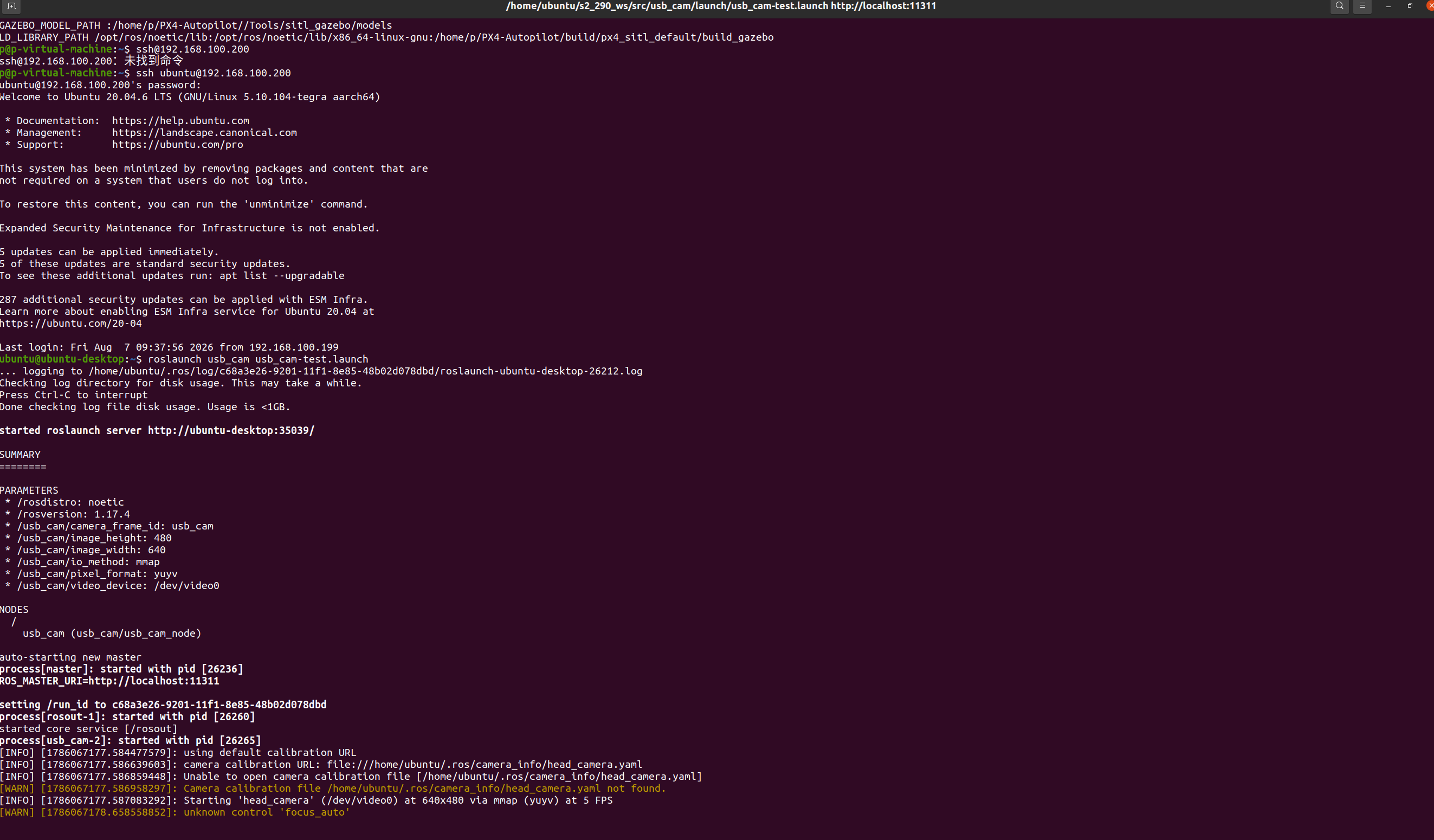

终端1：启动摄像头节点（以 USB 摄像头为例）

c 复制代码

ssh ubuntu@192.168.100.200

c 复制代码

roslaunch usb_cam usb_cam-test.launch

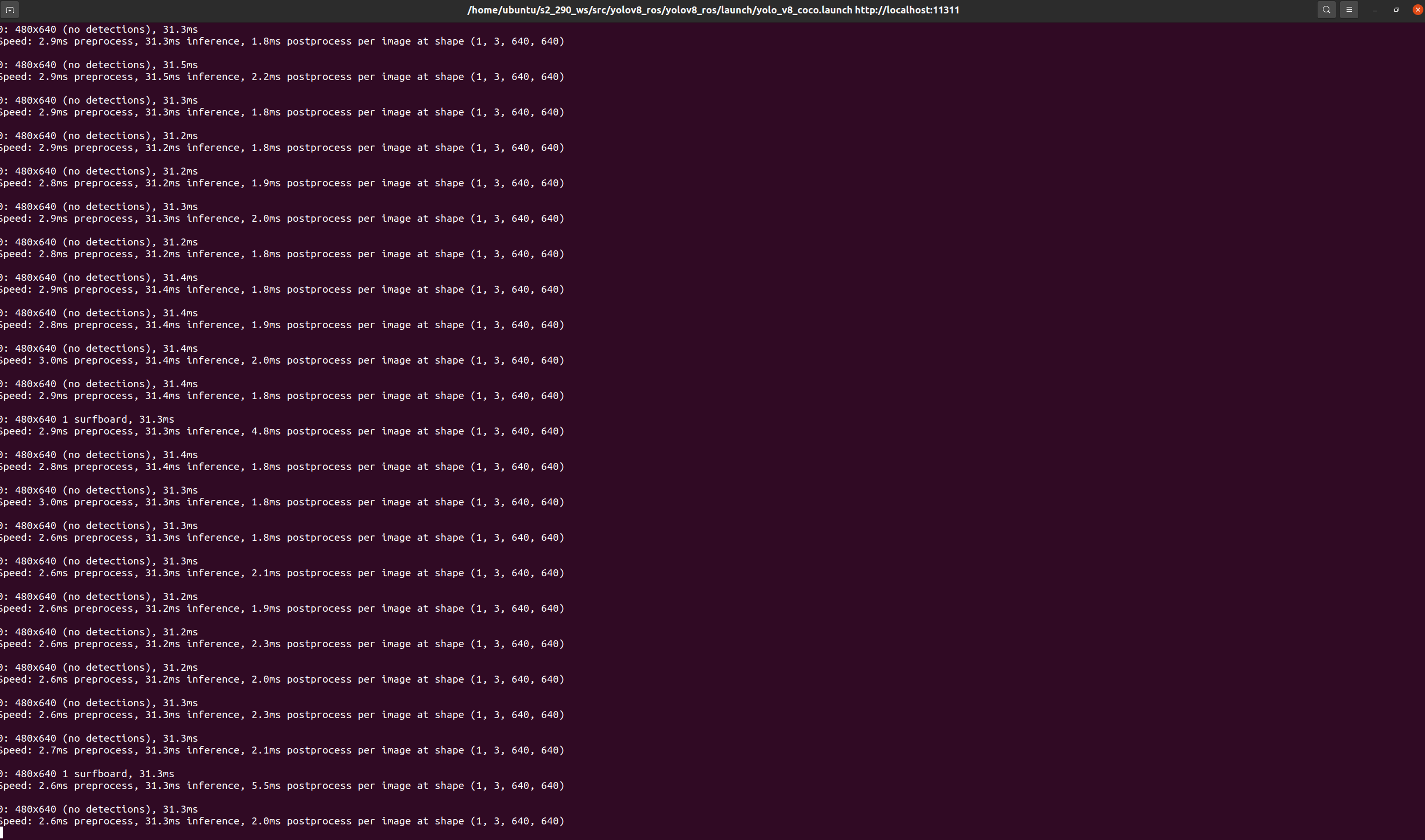

**2. 终端2：启动 YoloV8 节点：

c 复制代码

ssh ubuntu@192.168.100.200

c 复制代码

source ~/venvs/yolov8/bin/activate

c 复制代码

roslaunch yolov8_ros yolo_v8_coco.launch

**3. 终端3：启动RQT ：

c 复制代码

ssh -Y -C ubuntu@192.168.100.200

c 复制代码

rqt_image_view

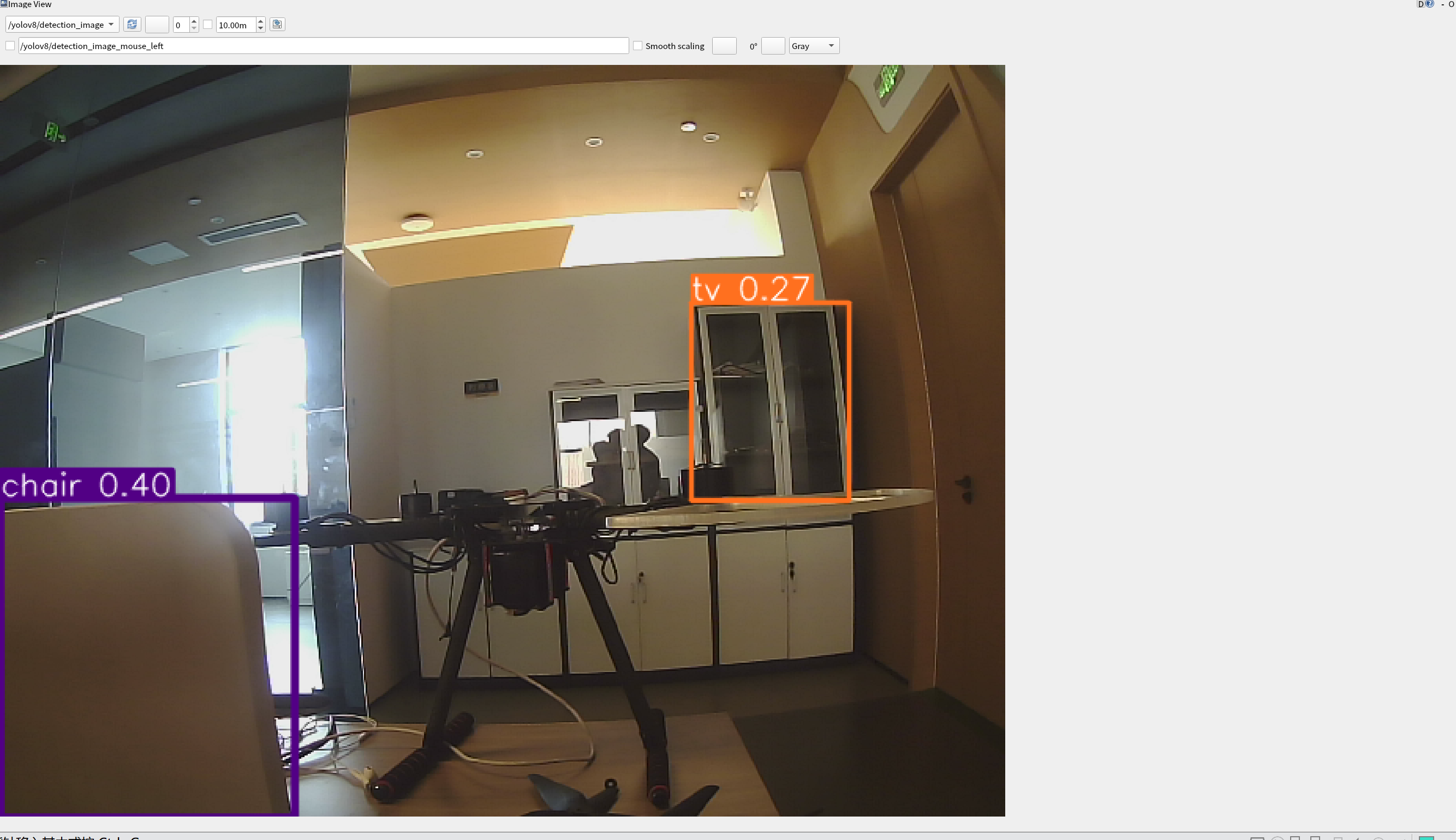

RQT选择正确的话题，在 rqt_image_view 顶部的话题下拉框中选择：

/yolov8/detection_image

查看处理结果

**查看视频流: 可以使用 **rqt_image_view** 工具查看 YoloV8 处理后的视频流，确保视频流数据已经正确处理。需要选择对应视频话题，这里的是 **/yolov8/detection_image** 。

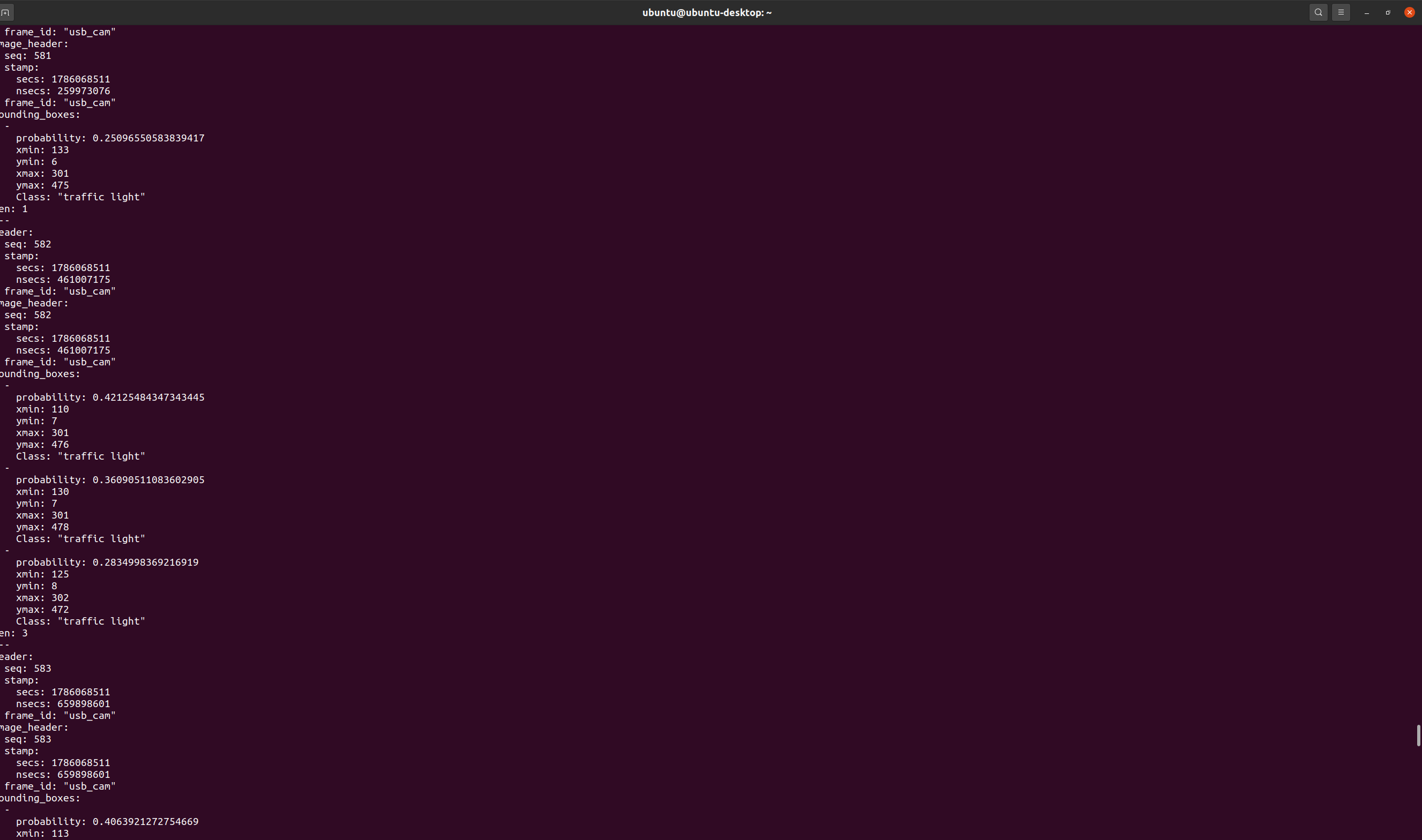

****查看识别结果: 可以通过以下命令查看 YoloV8 发布的对象位置信息
****这里的 **pub_topic** 参数设置为 **/yolov8/BoundingBoxes** ，因此在终端中可以通过 **rostopic echo** 命令查看 YoloV8 发布的话题数据。
**

c 复制代码

rostopic echo /yolov8/BoundingBoxes

**

**

注意事项

CPU/GPU 设置: **use_cpu** 参数决定了是否使用 CPU 进行计算。如果您的机器支持 GPU，并且已经正确配置 CUDA 环境，可以将其设置为 **false**，以加速模型推理。
图像话题 **: 确保 **image_topic** 设置为当前摄像头话题。否则，YoloV8 模型将无法从正确的图像流中获取数据进行处理。**
权重文件: 确保 **weight_path** 指向有效的权重文件路径。若需要使用不同的模型版本或自定义权重文件，修改该参数即可。

第18章 计算机视觉与感知集成

18.1 深度学习目标检测概述

18.2 YOLOv4使用与目标物坐标转换

进阶功能------YOLOv4使用与目标物坐标转换

一、功能说明

二、当前环境与功能包

三、MobaXterm 连接

四、加载 ROS 环境

五、检查功能包

六、检查 darknet_ros 默认模型

七、检查 dibiao 配置是否存在

八、检查 cfg 和 weights 文件

九、修改 darknet_ros.launch

十、确认 object_darknet 的实际 Launch 文件

十一、终端1：启动 USB 摄像头

十二、终端2：启动 YOLOv4

十三、检查 darknet_ros 是否正常

十四、确认 YOLO 识别到 landing

十五、终端3：启动目标坐标转换

十六、关于 No object detected

十七、终端4：查看最终目标坐标

十八、坐标含义

十九、移动目标验证

二十、查看 YOLO 检测画面

二十一、断电后固定启动顺序

终端1：USB摄像头

终端2：YOLOv4

终端3：目标坐标转换

终端4：查看目标坐标

二十二、常见问题

1. darknet_ros 仍加载 tank 模型

2. YOLO 不识别 landing

3. 启动 darknet_position.launch 报错

4. object_darknet 显示 No object detected

5. /object_position 没有输出

二十三、成功判定标准

二十四、下一阶段

18.3 进阶功能------yolov8使用

视频教程：

启动 YoloV8 节点

启动步骤

注意事项

第18章计算机视觉与感知集成
