产品概述

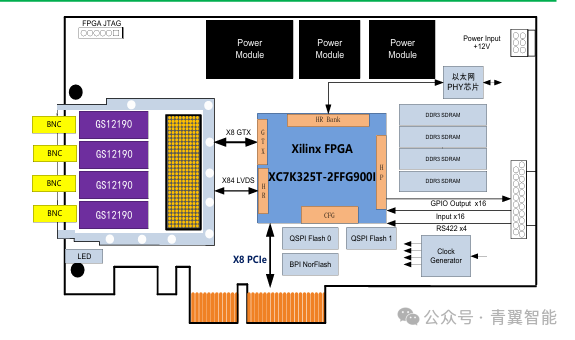

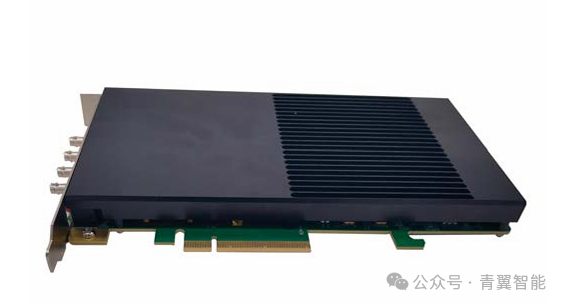

PCIE711-214 是一款基于 PCIE 总线架构的 4 路SDI视频模拟 源。该板卡为标准的PCIE插卡，全高尺寸，适合与PCIE总线的工控 机或者服务器，板载协议处理器，可以通过PCIE总线将上位机的YUV 422 格式视频数据下发通过SDI接口播放出去，从而模拟SDI协议标 准的视频流。
该板卡支持4路1080P30 SDI视频数据的同时下发。板卡采用 Xilinx 的高性能 Kintex 系列 FPGA 作为主处理器，实现PCIE数据传 输、图像数据处理以及实时播放。板卡为PCIe x8主机接口，可以自 适应X4的槽位。板卡板载1组独立的64位DDR3 SDRAM大容量 缓存，支持2GByte缓存容量，用来进行接收PCIE DMA下发的视频 图像数据，进行缓存。
该板卡的4路SDI接口，采用FPGA内置的GT协议处理器， 协议处理器将视频图像数据打包，通过高速串行总线对外输出。
该板卡可以应用于SDI视频图像生成、测试仿真等应用场景。
技术指标
板载FPGA实时处理器：XC7K325T-2FFG900I
支持标准PXIE总线接口
- X8 PCIE总线接口
- 支持PCIe gen2 x8@5Gbps/lane
- 独立的多通道SG DMA控制器，带宽高达2.5GByte/s
- 支持多通道独立DDR3缓存
- 支持Windows和Linux操作系统
视频接口指标
- 支持4路SDI视频同时输出
- SDI输出支持SD-SDI/HD-SDI/3G-SDI
- SDI视频流最大输出分辨率：1920*1080@30Hz
- 视频输出接口：4路BNC接口
- 支持上位机自定义数据帧
动态存储性能及非易失性存储性能
- 缓存带宽：64位，DDR3 SDRAM，工作时钟500MHz
- 缓存容量：2GByte
- 1片BPI Fllash，容量为128MByte，用于FPGA逻辑存储
其它接口性能
- 1个高精度时钟单元，可编程时钟输出
- 2路RS485接口
- 4路LVTTL 输入、4路LVTTL输出接口
物理与电气特征
- 板卡尺寸：100 x 160mm
- 板卡供电：max 4A@+12V（±5%）
- 散热方式：风冷散热
- 工作温度：-40°~85°C；存储温度：-55°~125°C
- 工作湿度：5%~95%，非凝结
软件支持
提供软件程序开发包（SDK）
- 支持Windows 7、Windows 10/11操作系统
- 支持Linux、银河麒麟操作系统
可根据客户需求提供定制化开发
