3-3 独立按键控制LED显示二进制（SDCC + Notepad++ + STC-ISP/普中ISP）

功能概述

每按一次按键，LEDNum 加 1，然后把这个数取反后输出到 P2 口，点亮对应的 LED。

因为 LED 是低电平点亮，所以取反后，值为 0 的位对应的 LED 会亮。

代码

#include <mcs51/8051.h>

void DelayXms(unsigned int xms)
{
    unsigned char i, j;
    if(xms == 0) return;
    do {
        i = 2;
        j = 239;
        do {
            while (--j);
        } while (--i);
    } while (--xms);
}

void main(void)
{   // LEDNum 是一个 8 位变量，初始值为 0，用来记录当前要显示的数值。
    unsigned char LEDNum = 0;
    while(1)
    {
        if(P3_1 == 0)           // 按键按下
        {
            DelayXms(20);       // 消抖
            while(P3_1 == 0);   // 等待松手
            DelayXms(20);       // 消抖

            LEDNum++;
            P2 = ~LEDNum;
        }
    }
}

为什么要取反？

LED 是低电平点亮。

• LEDNum = 1 时，二进制是 0000 0001，取反后是 1111 1110，P2.0 输出低电平，第一个 LED 亮。
• LEDNum = 2 时，二进制是 0000 0010，取反后是 1111 1101，P2.1 输出低电平，第二个 LED 亮。
• LEDNum = 3 时，二进制是 0000 0011，取反后是 1111 1100，P2.0 和 P2.1 都亮。

理论运行效果

按键次数	LEDNum	二进制	P2 输出（取反后）	亮的 LED
0	0	0000 0000	1111 1111	全灭
1	1	0000 0001	1111 1110	P2.0
2	2	0000 0010	1111 1101	P2.1
3	3	0000 0011	1111 1100	P2.0、P2.1
4	4	0000 0100	1111 1011	P2.2
5	5	0000 0101	1111 1010	P2.0、P2.2

相当于用 LED 显示 0~255 的二进制数。

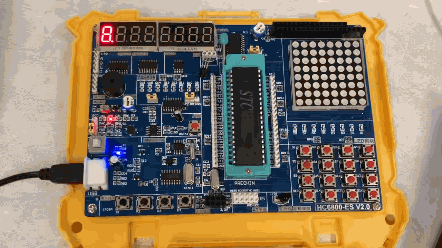

显示效果
