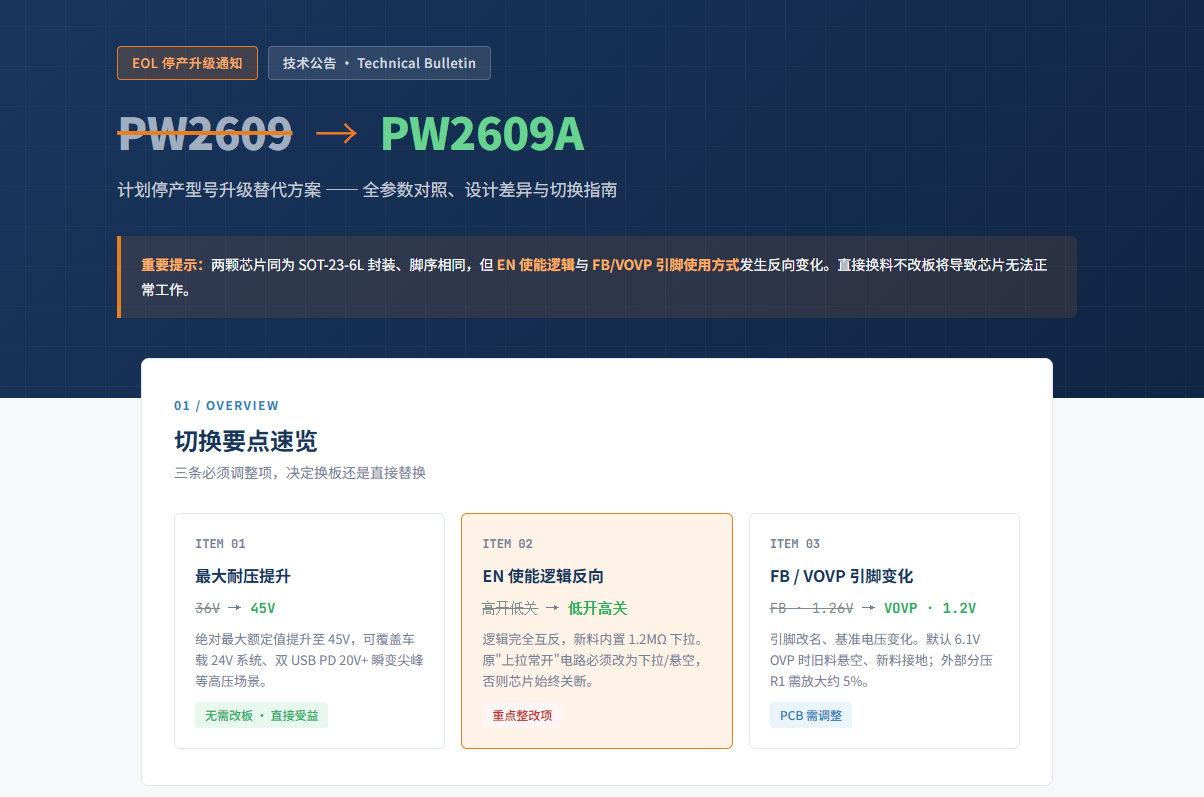

PW2609 → PW2609A
计划停产型号升级替代方案 ------ 全参数对照、设计差异与切换指南
重要提示：两颗芯片同为 SOT-23-6L 封装、脚序相同，但 EN 使能逻辑与 FB/VOVP 引脚使用方式发生反向变化。直接换料不改板将导致芯片无法正常工作。
切换要点速览
三条必须调整项，决定换板还是直接替换
ITEM 01
最大耐压提升
36V→45V
绝对最大额定值提升至 45V，可覆盖车载 24V 系统、双 USB PD 20V+ 瞬变尖峰等高压场景。
无需改板 · 直接受益
ITEM 02
EN 使能逻辑反向
高开低关→低开高关
逻辑完全互反，新料内置 1.2MΩ 下拉。原"上拉常开"电路必须改为下拉/悬空，否则芯片始终关断。
重点整改项

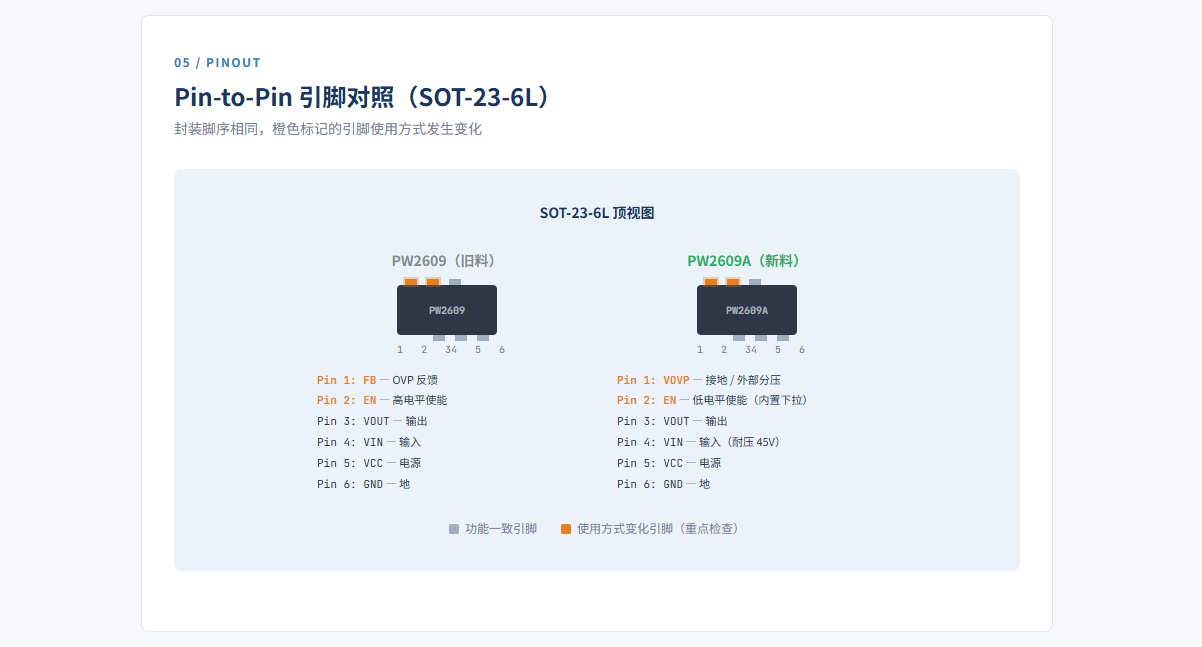

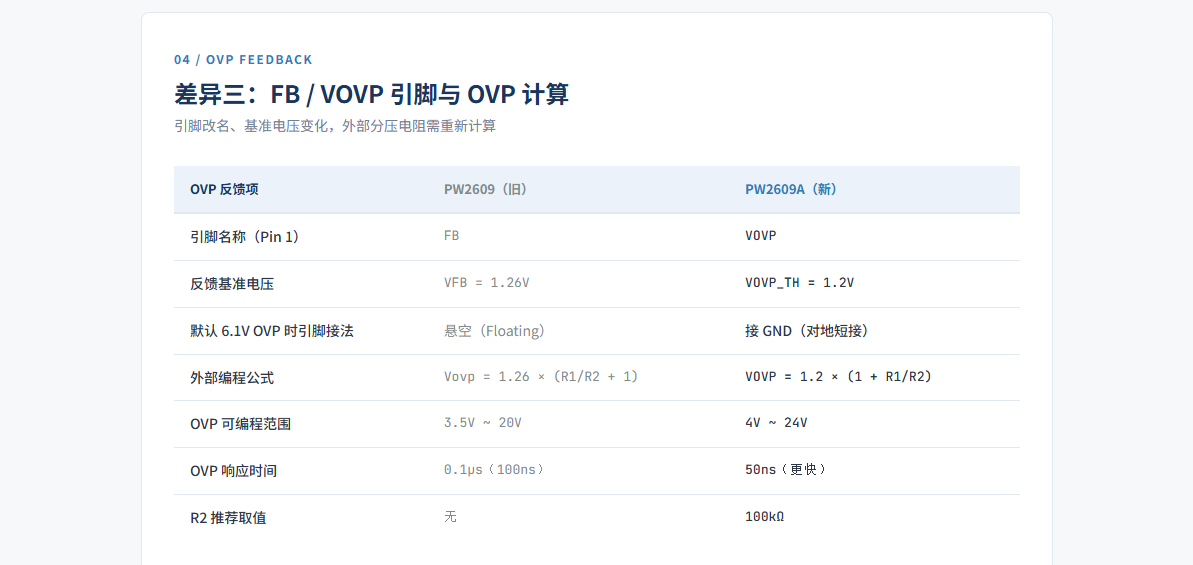

ITEM 03
FB / VOVP 引脚变化
FB · 1.26V→VOVP · 1.2V
引脚改名、基准电压变化。默认 6.1V OVP 时旧料悬空、新料接地；外部分压 R1 需放大约 5%。
PCB 需调整

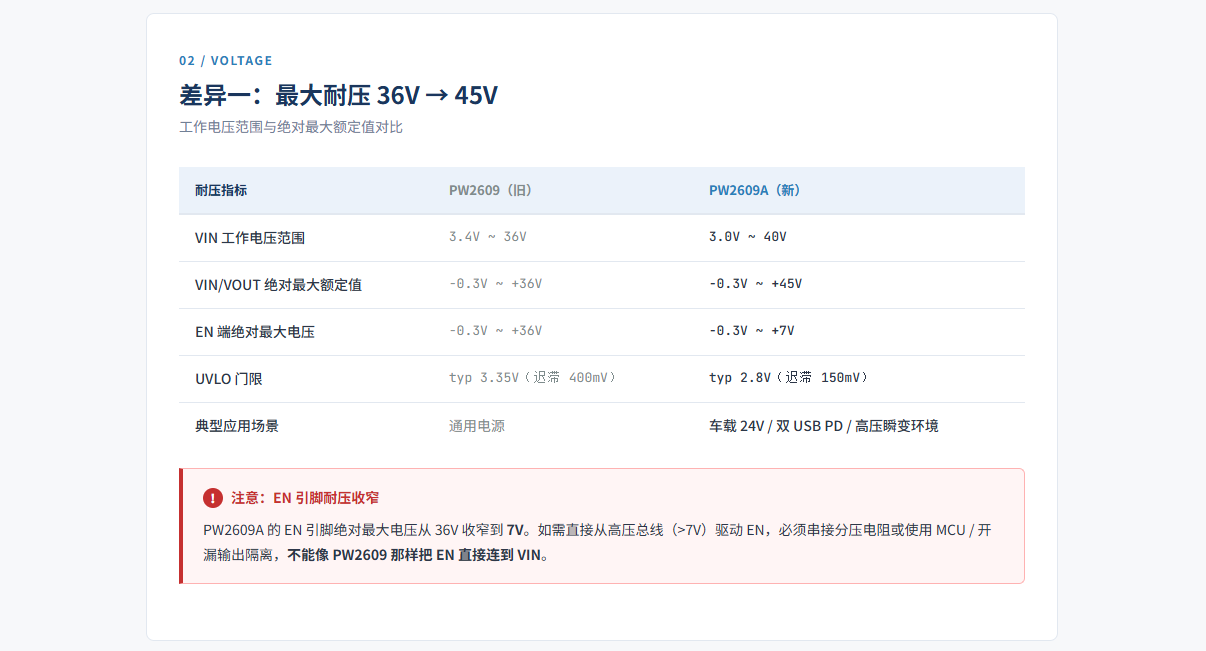

差异一：最大耐压 36V → 45V
工作电压范围与绝对最大额定值对比
耐压指标 PW2609（旧） PW2609A（新）
VIN 工作电压范围 3.4V ~ 36V 3.0V ~ 40V
VIN/VOUT 绝对最大额定值 -0.3V ~ +36V -0.3V ~ +45V
EN 端绝对最大电压 -0.3V ~ +36V -0.3V ~ +7V
UVLO 门限 typ 3.35V（迟滞 400mV） typ 2.8V（迟滞 150mV）
典型应用场景 通用电源 车载 24V / 双 USB PD / 高压瞬变环境
注意：EN 引脚耐压收窄
PW2609A 的 EN 引脚绝对最大电压从 36V 收窄到 7V。如需直接从高压总线（>7V）驱动 EN，必须串接分压电阻或使用 MCU / 开漏输出隔离，不能像 PW2609 那样把 EN 直接连到 VIN。

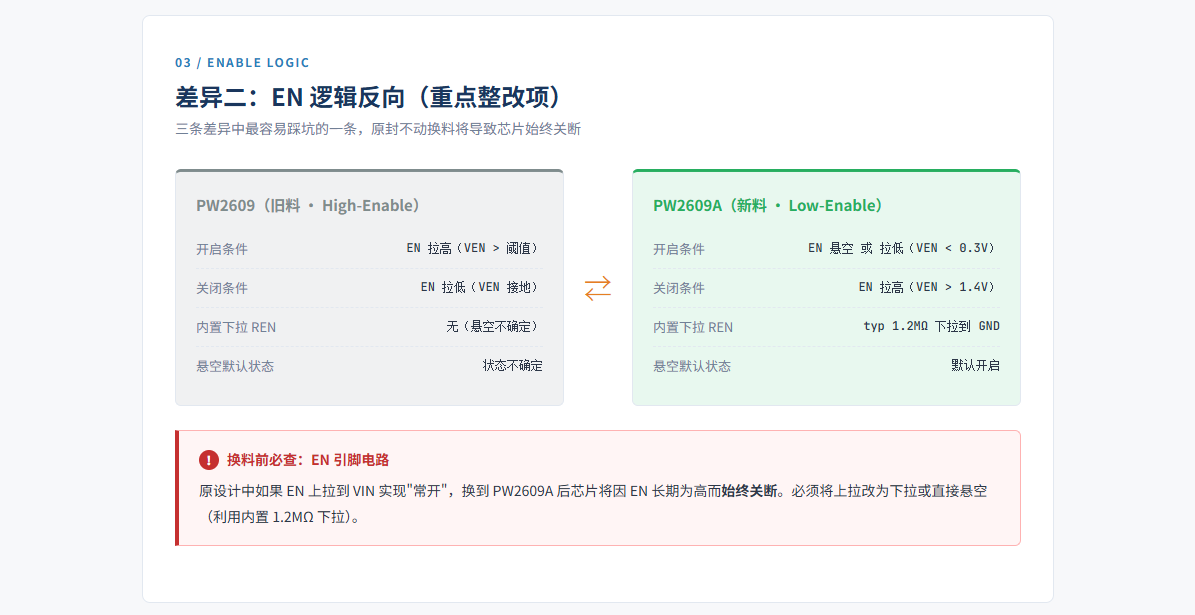

差异二：EN 逻辑反向（重点整改项）
三条差异中最容易踩坑的一条，原封不动换料将导致芯片始终关断
PW2609（旧料 · High-Enable）
开启条件 EN 拉高（VEN > 阈值）
关闭条件 EN 拉低（VEN 接地）
内置下拉 REN无（悬空不确定）
悬空默认状态 状态不确定
⇄
PW2609A（新料 · Low-Enable）
开启条件 EN 悬空 或 拉低（VEN < 0.3V）
关闭条件 EN 拉高（VEN > 1.4V）
内置下拉 RENtyp 1.2MΩ 下拉到 GND
悬空默认状态 默认开启
换料前必查：EN 引脚电路
原设计中如果 EN 上拉到 VIN 实现"常开"，换到 PW2609A 后芯片将因 EN 长期为高而始终关断。必须将上拉改为下拉或直接悬空（利用内置 1.2MΩ 下拉）。

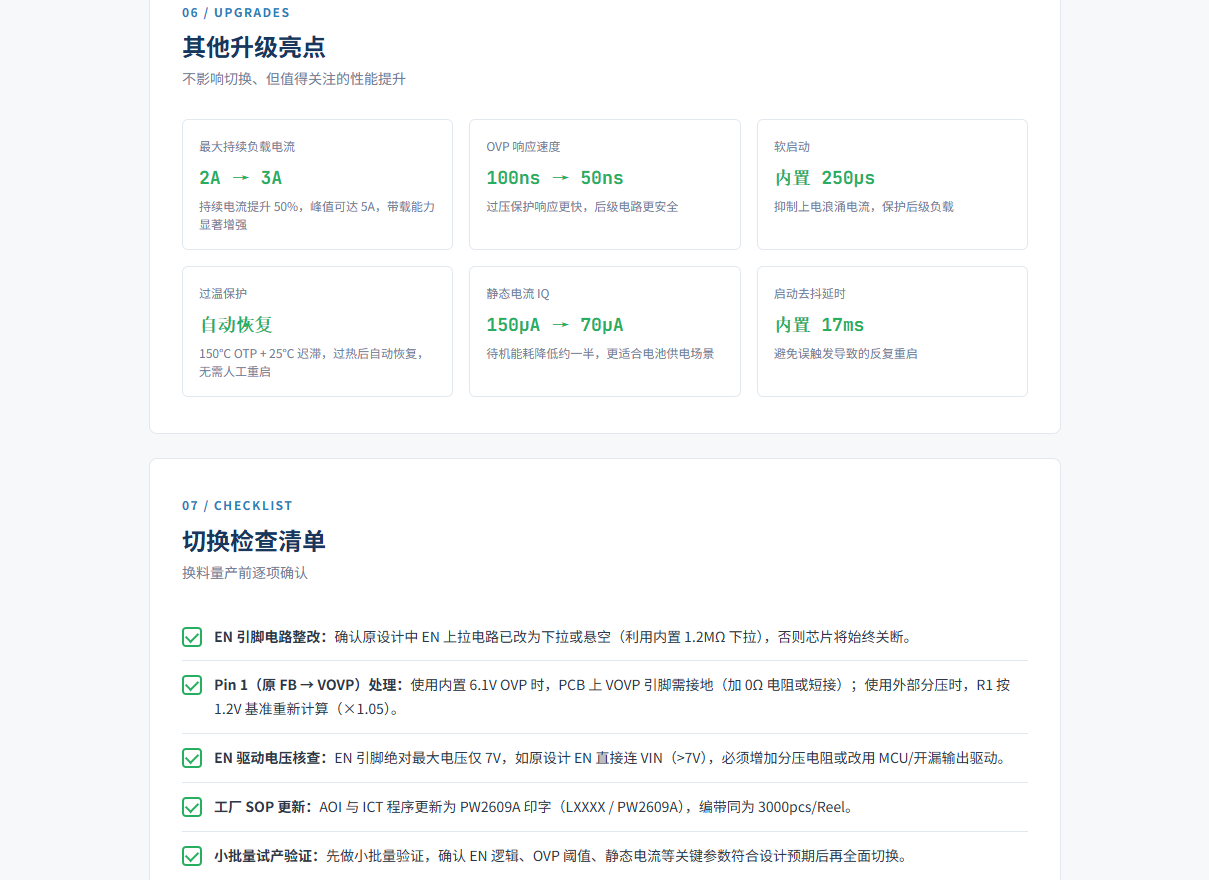

其他升级亮点
不影响切换、但值得关注的性能提升
最大持续负载电流
2A → 3A
持续电流提升 50%，峰值可达 5A，带载能力显著增强
OVP 响应速度
100ns → 50ns
过压保护响应更快，后级电路更安全
软启动
内置 250μs
抑制上电浪涌电流，保护后级负载
过温保护
自动恢复
150℃ OTP + 25℃ 迟滞，过热后自动恢复，无需人工重启
静态电流 IQ
150μA → 70μA
待机能耗降低约一半，更适合电池供电场景
启动去抖延时
内置 17ms
避免误触发导致的反复重启
切换检查清单
换料量产前逐项确认
EN 引脚电路整改：确认原设计中 EN 上拉电路已改为下拉或悬空（利用内置 1.2MΩ 下拉），否则芯片将始终关断。

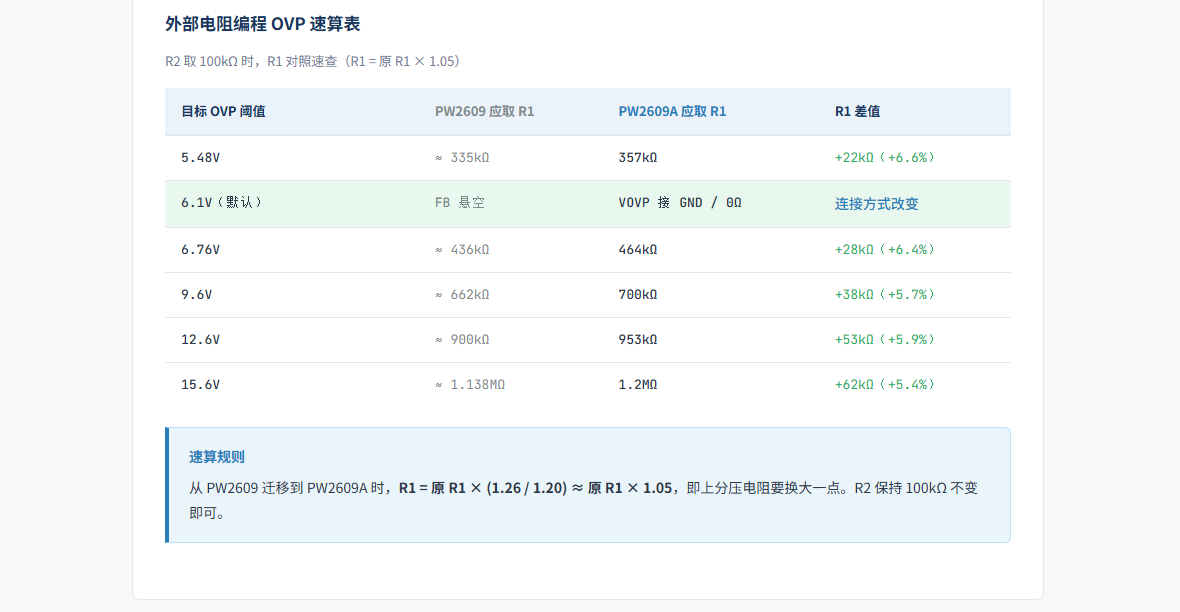

Pin 1（原 FB → VOVP）处理：使用内置 6.1V OVP 时，PCB 上 VOVP 引脚需接地（加 0Ω 电阻或短接）；使用外部分压时，R1 按 1.2V 基准重新计算（×1.05）。
EN 驱动电压核查：EN 引脚绝对最大电压仅 7V，如原设计 EN 直接连 VIN（>7V），必须增加分压电阻或改用 MCU/开漏输出驱动。

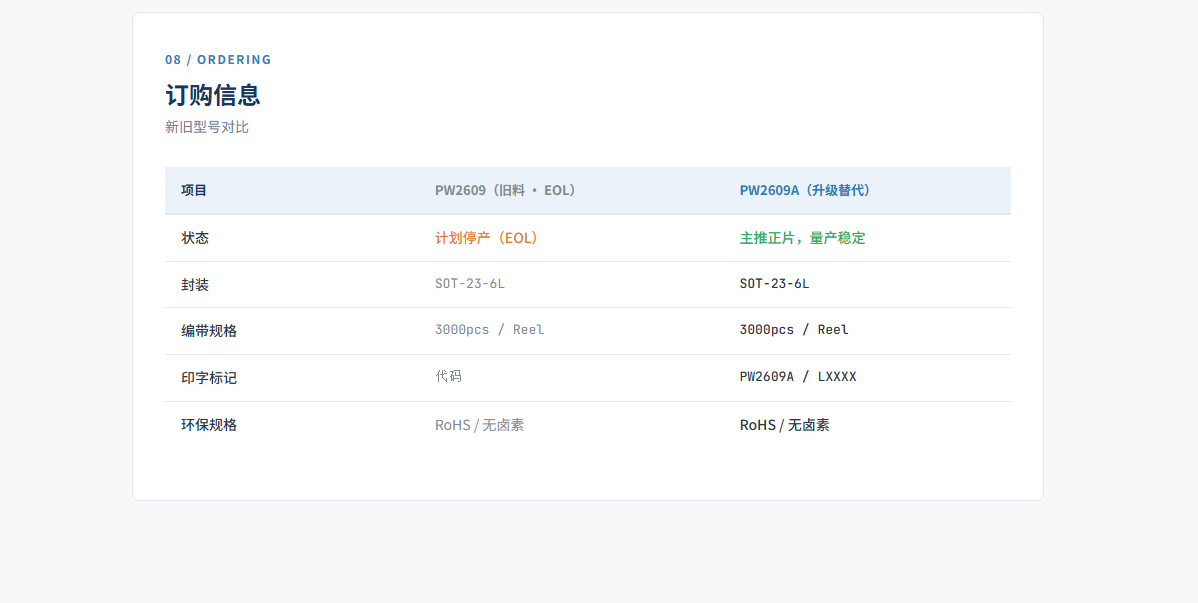

工厂 SOP 更新：AOI 与 ICT 程序更新为 PW2609A 印字（LXXXX / PW2609A），编带同为 3000pcs/Reel。
小批量试产验证：先做小批量验证，确认 EN 逻辑、OVP 阈值、静态电流等关键参数符合设计预期后再全面切换。
