在 Altium Designer（AD） 中，如果你希望 Polygon Pour 铺铜完成后，自动将铜皮产生的尖角变成圆角 ，可以通过 Remove Necks Less Than 参数实现。
这是针对铺铜结果自动圆角化，而不是手动修改 Polygon 的外框。
一、具体设置步骤

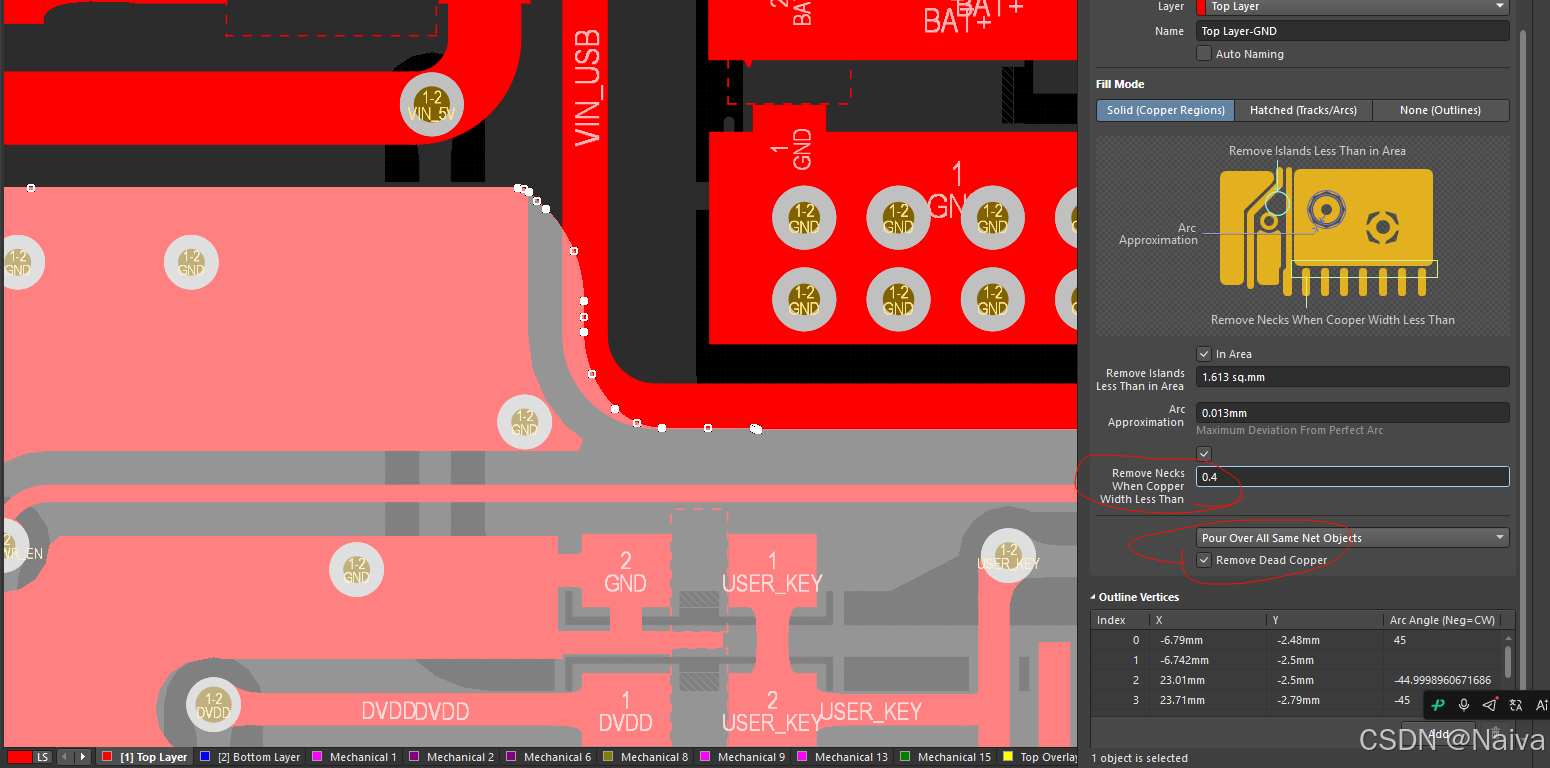

- 在 PCB 编辑界面中，单击选中需要修改的 Polygon Pour。
- 打开右侧 Properties（属性） 面板。
- 找到 Fill Mode（填充模式），选择
Solid（实心铺铜）。 - 找到 Remove Necks Less Than（移除小于指定宽度的狭窄铜皮）。
- 勾选启用，并设置数值，例如 0.4 mm 。
- 右键铺铜区域，选择
Polygon Actions → Repour Selected（重新铺铜）。
关键原理： Altium 官方文档明确说明，Remove Necks Less Than 的数值同时决定铺铜外部尖角的圆角半径，圆角半径为设置值的一半。
关键原理： Altium 官方文档明确说明，Remove Necks LessThan 的数值同时决定铺铜外部尖角的圆角半径，圆角半径为设置值的一半。Altium Designer Technical Documentation
例如：
| 设置值 | 圆角半径 |
|---|---|
| 0.2 mm | 0.1 mm |
| 0.4 mm | 0.2 mm |
| 0.6 mm | 0.3 mm |
| 1.0 mm | 0.5 mm |
二、需要注意的地方
- Remove Necks Less Than 不仅控制圆角，也会移除宽度低于设置值的狭窄铜皮。
- Arc Approx. 控制圆弧的近似精度，不是圆角半径。
- 如果关闭
Remove Necks Less Than，或者将其设置为0，就不会产生上述自动圆角效果。
对于功率电路、大电流铺铜，建议先使用 0.2～0.4 mm 测试，避免圆角处理导致重要的铜皮连接被移除。
三、另外一种情况

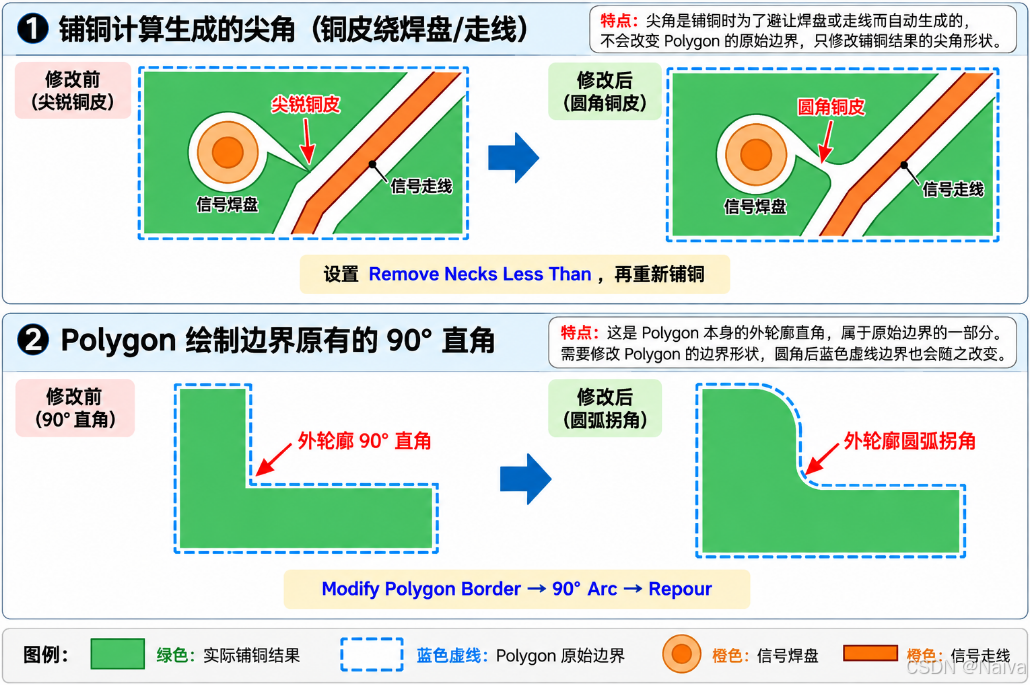

如果你要修改的是 Polygon Pour 原始边界的直角，而不是铺铜计算后产生的尖角，则可以：

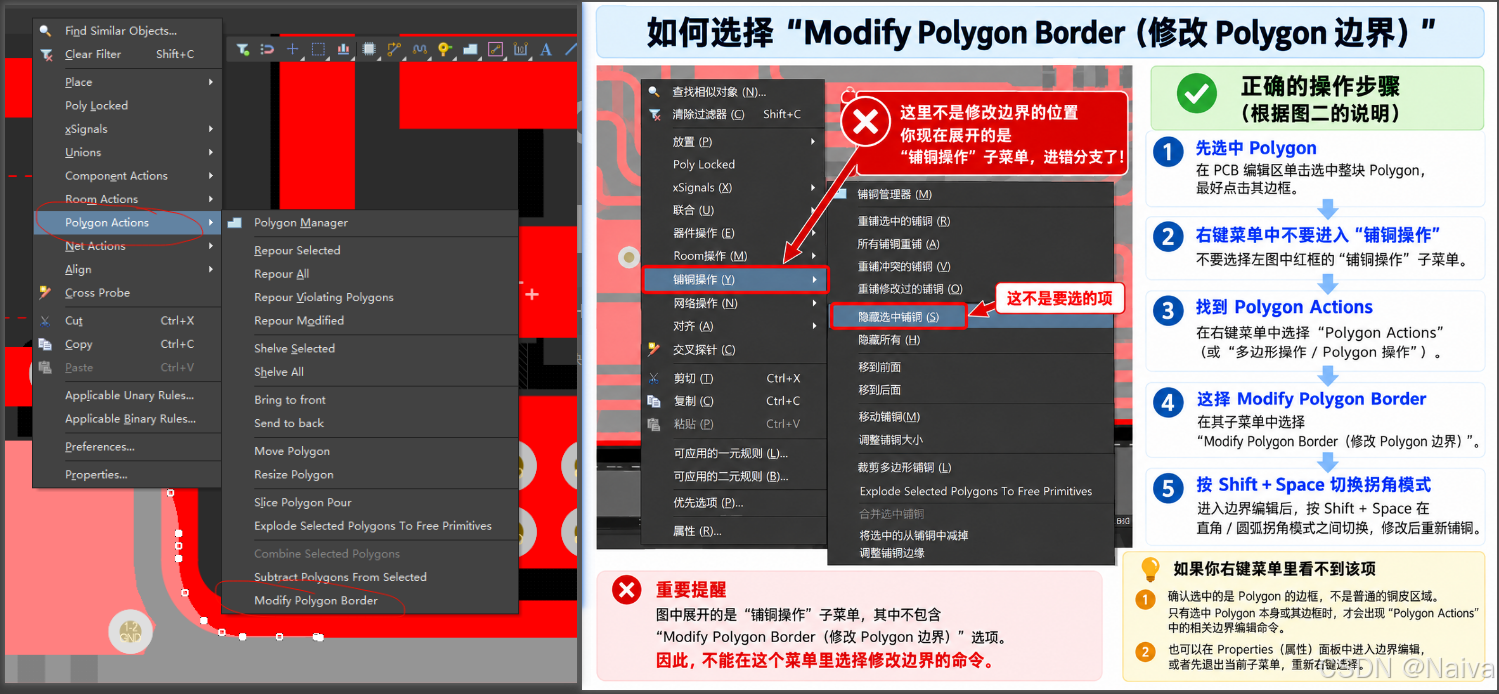

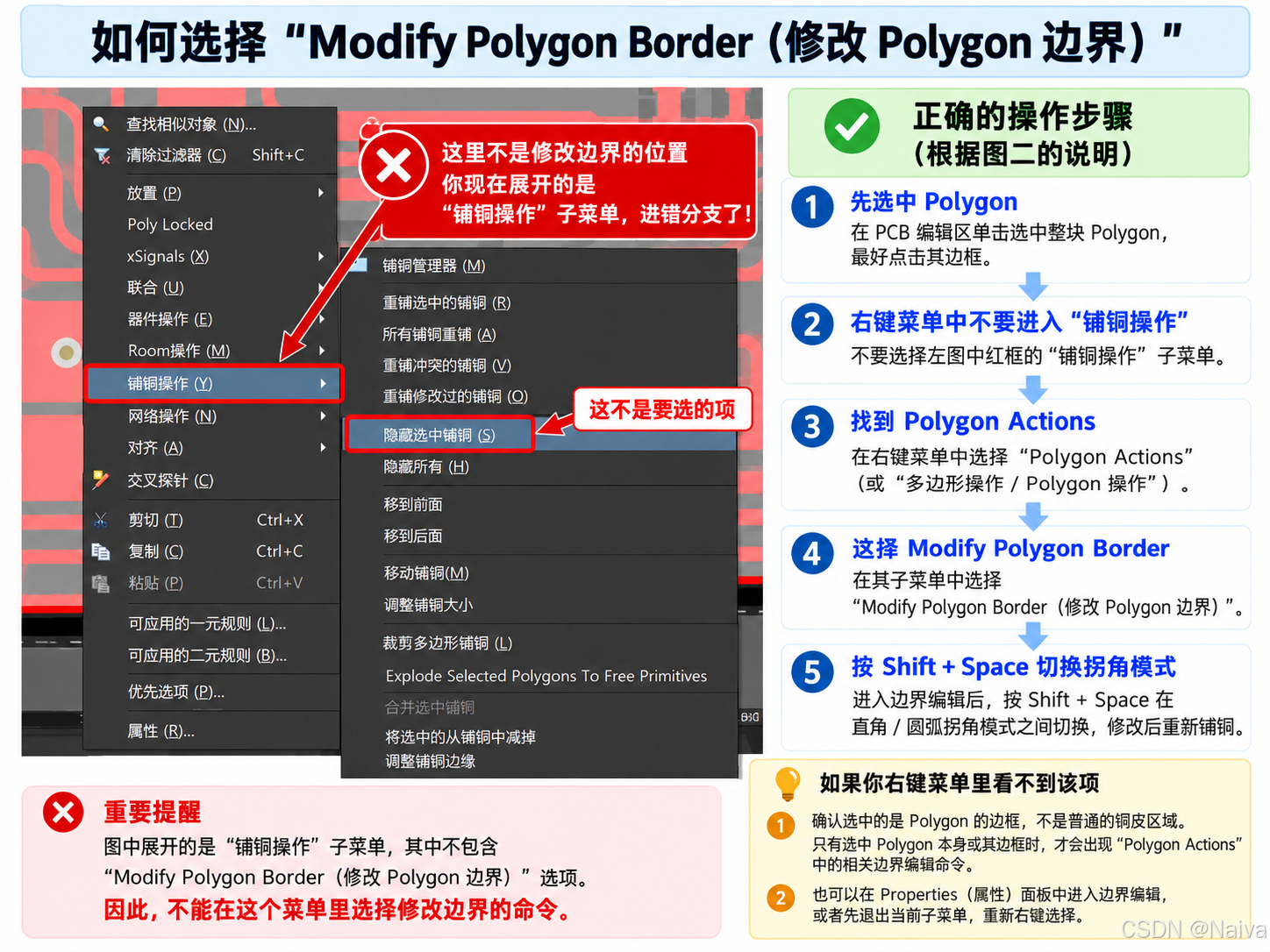

选中 Polygon → 右键 Polygon Actions → Modify Polygon Border → 按 Shift + Space 切换到圆弧拐角模式，修改后重新铺铜。
你想处理的是铺铜后自动生成的尖锐铜皮（例如绕过焊盘、走线后形成的尖角），还是 Polygon 外轮廓原本的 90° 直角？ 这两种情况的设置方法不同。
