| FMC154-基于FMC 八路SFP+万兆光纤子卡 |
| |------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------| |

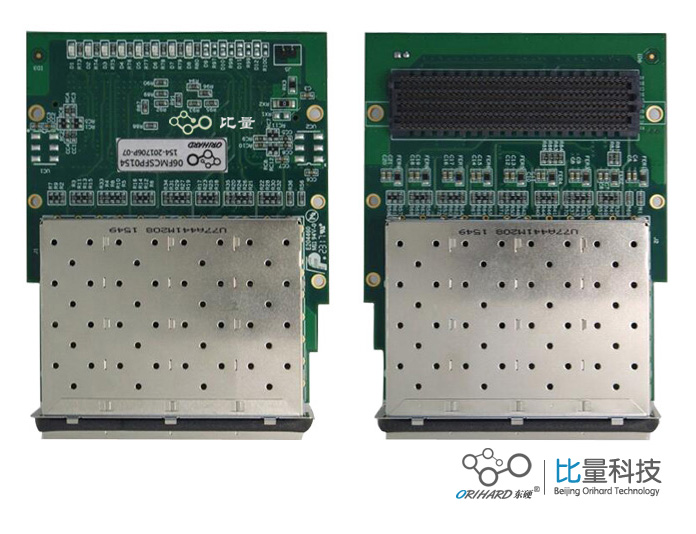

一、板卡概述 本卡是一个FPGA夹层卡（FMC）模块，可提供高达8个SFP / SFP +模块接口，直接插入千兆位级收发器（MGT）的赛灵思FPGA。支持业界标准的小型可插拔（SFP / SFP +）收发器模块接口。 板卡支持8路光纤同时使用，也可以top面四路或者bottom面单独四路使用。
二、性能指标 |---------|---------------|---|------------------------------------| | 板卡功能 | 参数 || 内容 | | SFP+ 光纤 | 路数 || 8路 | | SFP+ 光纤 | GTX路数 || 8路 | | SFP+ 光纤 | 单通道速率 || 2.5Gbps,3.125Gbps,6.25Gbps,10Gbps | | SFP+ 光纤 | 支持协议 || Aurora，RapidIO，10G以太网 | | SFP+ 光纤 | 数字接口 || FPGA GTX LVDS | | 时钟 | 路数 || 2路 | | 时钟 | 板载晶振 || 156.25MHz | | 连接器类型 | FMC-HPC || ASP-134488-01 | | | 前面板 || 8路SFP+，多模或者单模 PCB top面四路，bottom面四路 | | 板卡标准 | FMC ANSI/VITA 57.1 - 2008 ||| | 板卡尺寸 | 69X76.5mm ||| | 板卡重量 | 65g【无结构】 ||| | 板卡供电 | +12V@1A ||| | 板卡功耗 | 8W ||| | 工作温度 | Industrial -20℃到+70℃ ||| | 支持母板 | Xilinx board | V6、V7、KU、VU、 ZYNQ、ZU 开发板 || | 支持母板 | Orihard board | 136、270、367、288、330、274、3、9 || #### 三、 软件内容 提供ISE或者Vivado版本的 FMC接口SFP+ Aurora 10Gbps回环的参考测试程序，支持的FPGA型号或者板卡见说明书表格。 #### 四、 板卡应用 板卡配置FPGA母板用于10Gbps光纤收发场景。 | |

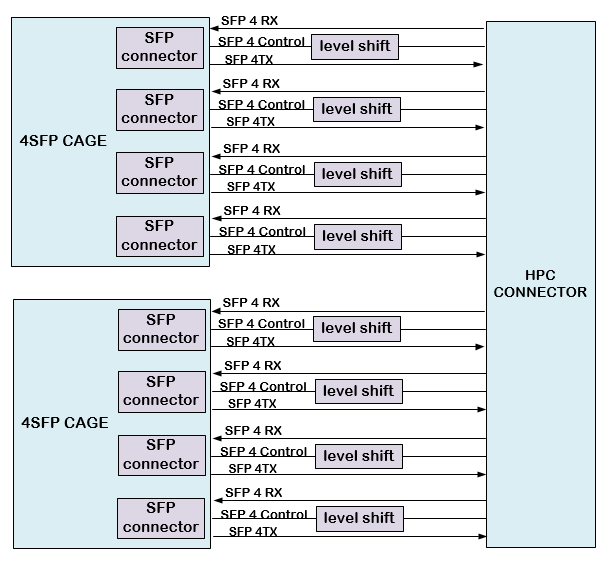

FMC 子卡设计原理图：154-基于FMC 八路SFP+万兆光纤子卡
