8路CVBS/AHD合成一路视频无线传输系统评测

文章目录

8路CVBS/AHD合成一路视频无线传输系统评测
前言
8路CVBS/AHD采集合成一路视频编码核心原理：
一、8路CVBS/AHD视频采集发送端：
二、视频接收解码显示端：
三、系统拓扑结构：
四、延时测试：
总结

前言

模拟视频编码器在视频信号传输距离上有着无可比拟的优势。作为专业的音视频处理设备，其核心功能是将传统的模拟视频信号（如CVBS复合视频、AHD模拟高清）采集并转换为数字网络流，以便通过IP网络进行传输、存储或直播。作为连接传统模拟监控/显示设备与现代数字化网络系统的桥梁，它在安防监控、广播电视、视频会议及工业控制等领域发挥着关键作用。

8路CVBS/AHD采集合成一路视频编码核心原理：

模拟视频编码器基于"模数转换"与"数据压缩"两大技术环节：

‌信号采集与数字化‌：设备通过BNC（CVBS，AHD）接口接收模拟或基带视频信号，利用高性能DSP（数字信号处理）芯片将连续的模拟波形转换为离散的数字图像数据。

‌视频压缩编码‌：采用先进的视频压缩标准（如H.264/AVC、H.265/HEVC），对数字视频数据进行有损压缩。通过去除空间冗余（帧内预测）和时间冗余（帧间运动估计），大幅减小数据体积，同时保持较高的画质。

‌网络封装与推流‌：将压缩后的音视频数据封装成网络数据包，支持RTMP、RTSP、ONVIF, P2P等主流协议，推送到流媒体服务器、NVR（网络视频录像机）或客户端播放器。

8路视频分为2组，每一组4路接入一个视频采集编码芯片。四路中每二路作为一组，采用时分复用的方式输出数字化后的YUV格式的视频，接入后端SOC的采集端口。SOC内部也采用时分复用的方式，获得每一路的YUV格式的视频。

SOC内部对每一路视频进行预处理后，送入虚拟VO通道，一共8路。虚拟VO通道可以将输入的8路视频合成一路。然后，合成的一路视频数据被送入编码模块，使用H.264/H.265标准进行压缩，可以按需编码为主次码流。

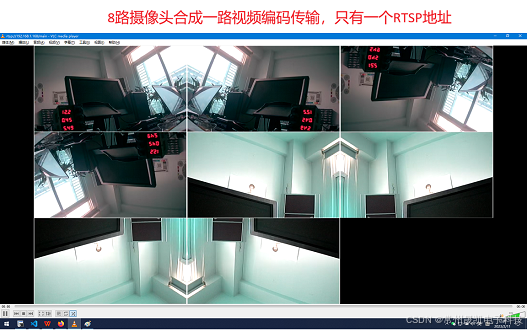

应用程序获取压缩后的视频数据，送入有线或者无线网络进行传输。这个时候，8路视频已经被合成为一路视频了。一路视频相对于8路视频的传输，需要传输的数据大幅减少，尤其适合无线方式传输。

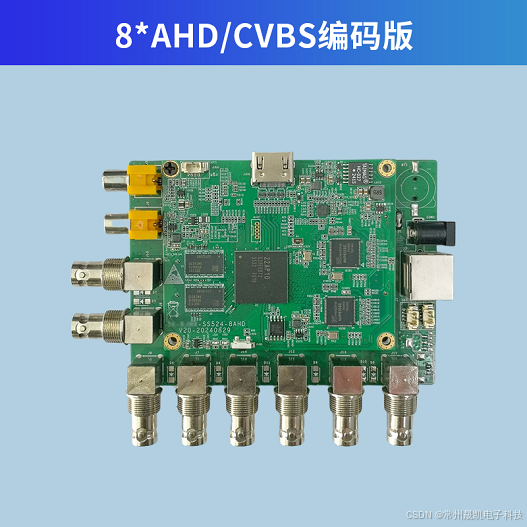

一、8路CVBS/AHD视频采集发送端：

采用BNC端子接入8路AHD/CVBS视频

编码端使用有线网口接入无线网桥，发送视频数据。

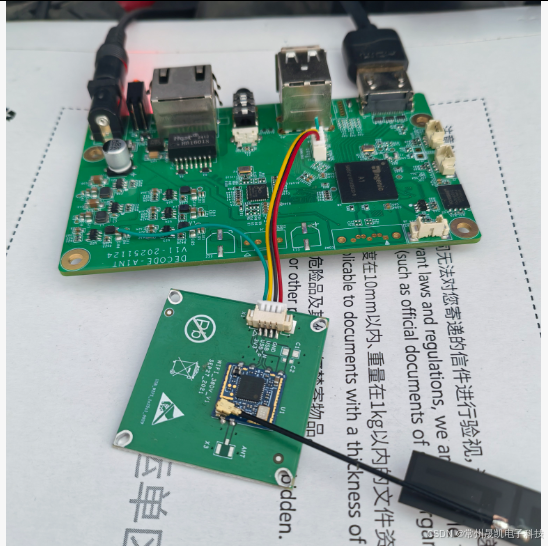

二、视频接收解码显示端：

由君正A1组成的硬件解码显示板卡，通过无线网桥接收采集端的压缩视频流，然后进行解码并显示到HDMI和VGA显示器上。或者通过PC端的播放器还原出来视频

君正A1_NT作为一款嵌入式硬件解码芯片，解码能力强可以做到4K@60，HDMI显示可以支持到4K@60，支持HDMI和VGA同源显示。NPU具有1.4T@int8的算力，可以支持实时的人车宠检测。

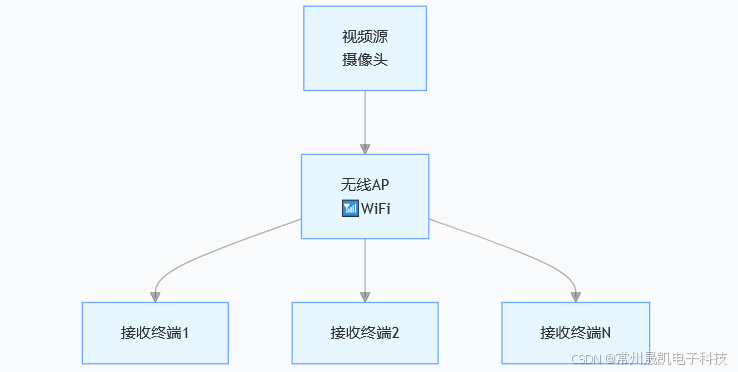

三、系统拓扑结构：

采集端可以使用单播一对一的方式发送数据，也可以采用组播进行一对多的发送。

四、延时测试：

组网测试：端到端的延时在190mS左右，延时极低。

总结

创新永无止尽，科技让生活更美好。希望这套无线视频传输系统能让你对科技有个更深入的认识。
