DeepSeek 架构研读 (二)：DeepSeek-V2 MoE 架构与 MLA 机制详解

二、2024.5 --- DeepSeek-V2：MoE + MLA 的双重革命

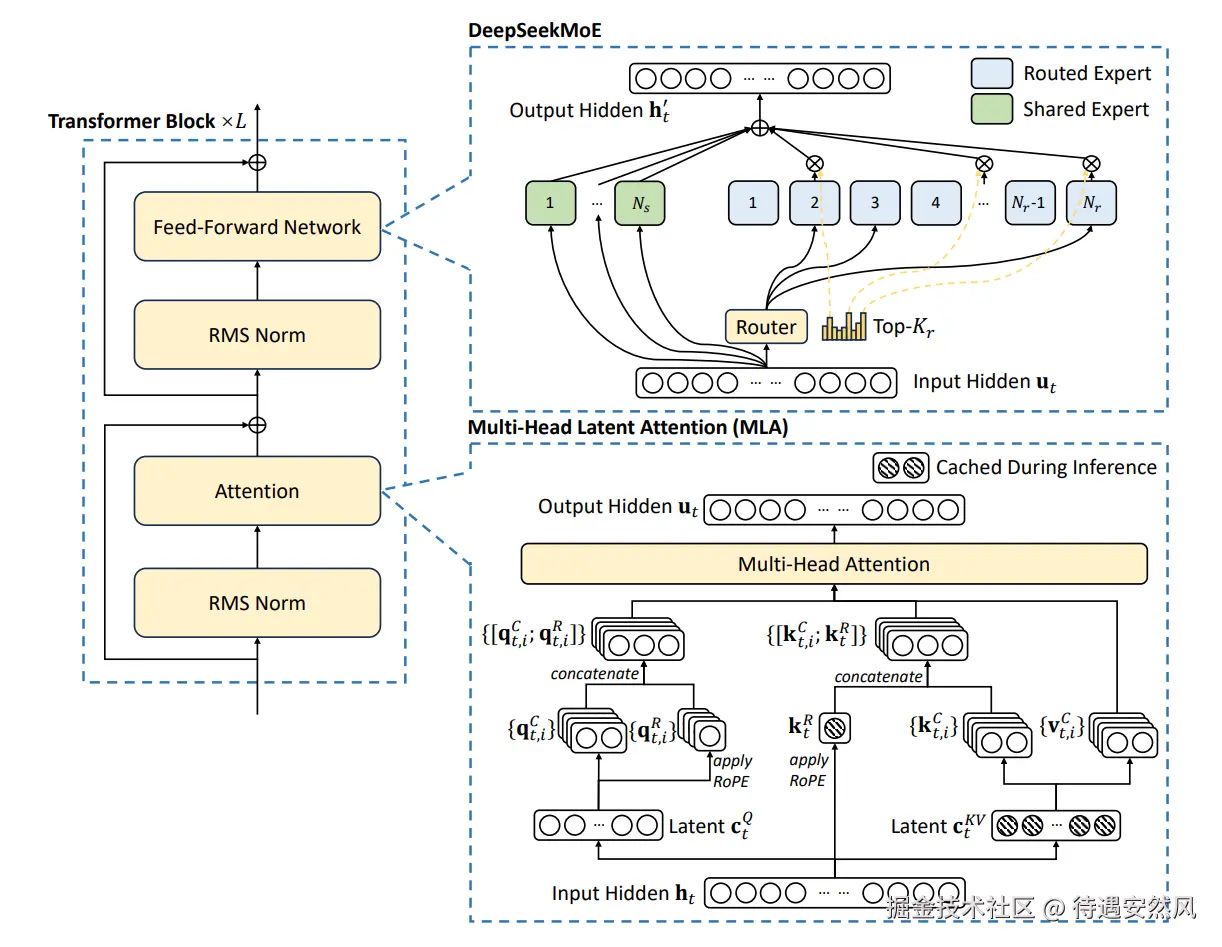

DeepSeek于2024年5月7日发布DeepSeek-V2 ，这是DeepSeek首个大规模Mixture-of-Experts（MoE，混合专家） 语言模型。模型总参数236B ，每token激活21B ，支持128K 上下文长度。V2沿用了V1验证过的Pre-Norm Decoder-only Transformer骨架，但在两个核心模块上做了彻底替换：Attention模块被替换为MLA，FFN模块被替换为DeepSeekMoE

在 DeepSeek-V2 中，L=60，即主模型为 60 层 Decoder

核心效率指标（V2 vs V1-67B Dense）：

指标	变化
训练成本	节省 42.5%
KV Cache	减少 93.3%
最大生成吞吐量	提升 5.76倍

预训练语料规模为8.1T token，后经SFT和RL对齐。MLA的低秩KV联合压缩是KV Cache大幅下降的直接原因，而DeepSeekMoE的稀疏计算则是训练成本节省的主要来源。

（一）RMS Norm（均方根归一化）

核心公式：
$$RMS(x)=\; 1d\; \sum i=1d\; xi2\; \backslash text\{RMS\}(x)\; =\; \backslash sqrt\{\backslash frac\{1\}\{d\}\backslash sum\_\{i=1\}^d\; x\_i^2\}$$ RMS(x)=d1i=1∑dxi2
$$RMSNorm(x)=\; xRMS(x)\; \cdot \gamma \backslash text\{RMSNorm\}(x)\; =\; \backslash frac\{x\}\{\backslash text\{RMS\}(x)\}\; \backslash cdot\; \backslash gamma$$ RMSNorm(x)=RMS(x)x⋅γ

注： $dd$ d 是特征维度； $\gamma \backslash gamma$ γ 是可学习缩放参数。

对比项	标准差 $\sigma \backslash sigma$ σ	RMS（均方根）
公式	$\sigma =\; 1d\; \sum (xi-\mu )2\; \backslash sigma\; =\; \backslash sqrt\{\backslash dfrac1d\backslash sum\; (x\_i-\backslash mu)^2\}$ σ=d1∑(xi−μ)2	$RMS(x)=\; 1d\; \sum xi2\; \backslash text\{RMS\}(x)\; =\; \backslash sqrt\{\backslash dfrac1d\backslash sum\; x\_i^2\}$ RMS(x)=d1∑xi2
计算步骤	先减去均值 $\mu \backslash mu$ μ，再平方、求平均，最后开根号	不减去均值，直接对原始值平方、求平均，再开根号
是否需先中心化	是	否
含义	数据偏离均值的程度	向量自身的幅值大小
两者关系	当且仅当均值 $\mu =0\backslash mu=0$ μ=0 时，RMS 数值等于标准差	---

作用： 对比 $LayerNorm\backslash text\{LayerNorm\}$ LayerNorm：LayerNorm 需要同时减去均值、除以标准差； $RMSNorm\backslash text\{RMSNorm\}$ RMSNorm 直接省去均值中心化这一步，只做幅值缩放。

一句话总结：RMSNorm 是 LayerNorm 的轻量化简化版本，归一化向量长度，提升训练速度，效果接近 LayerNorm。

（二）DeepSeekMoE（Mixture of Experts）DeepSeek混合专家模型

在 DeepSeek‑V2 模型中，研究人员对传统 MoE 架构进行改进，提出DeepSeekMoE模块；该模块替代原 Decoder Block 内的稠密前馈网络（FFN），完成对隐藏特征的非线性变换。

1.传统 MoE 的公式（基础版）

假设有 N个专家，每个专家是一个 FFN，记作 E_i(x)。 对于输入 token $xx$ x，路由器计算它和每个专家的得分，选出Top-K个，然后加权求和：
$$MoE(x)=\; \sum i\in T\; gi\cdot Ei(x)\backslash text\{MoE\}(x)=\backslash sum\_\{i\backslash in\; T\}\; g\_i\; \backslash cdot\; E\_i(x)$$ MoE(x)=i∈T∑gi⋅Ei(x)

其中：
$$T=TopK(Softmax(Wrx),K)T=\backslash text\{TopK\}\backslash big(\backslash text\{Softmax\}(W\_r\; x),K\backslash big)$$ T=TopK(Softmax(Wrx),K)

$TT$ T：选出的 K个专家索引集合。

$gi\; g\_i$ gi：Top‑K 内部重新归一化后的门控权重:
$$gi=\; exp((Wrx)i)\; \sum j\in T\; exp((Wrx)j)\; g\_i=\backslash frac\{\backslash exp\backslash big((W\_r\; x)$$i\big)}{\sum{j\in T}\exp\big((W_r x)_j\big)} gi=∑j∈Texp((Wrx)j)exp((Wrx)i)

$Ei(x)\; E\_i(x)$ Ei(x)：第 i 个专家的输出。

$TopKTopK$ TopK：挑出得分最高的 K 个专家的索引

$exp(x):exp(x)=ex\backslash exp(x):\backslash exp(x)=e^x$ exp(x):exp(x)=ex

完整流程

1. 第一层：路由计算（Router / Gate）------ MoE 特有的分诊台

输入 token $XX$ X（维度为 $dd$ d），不是直接进入 FFN，而是先经过一个路由网络 $Wr\; W\_r$ Wr：

计算路由得分： $logits=X\times Wr\; \backslash text\{logits\}=X\backslash times\; W\_r$ logits=X×Wr （ $Wr\; W\_r$ Wr 的维度通常是 $d\to Nd\backslash rightarrow\; N$ d→N， $NN$ N 是专家总数，比如 64 个）

选出 TopK 专家：对 $logits\backslash text\{logits\}$ logits 做 Softmax，然后使用 $TopK\backslash text\{TopK\}$ TopK 选出得分最高的 $KK$ K 个专家，以K=2为例，得到集合 $TT$ T。

计算门控权重：在选出的 $KK$ K 个专家内部进行重新归一化，得到每个被选中专家的权重 $gi\; g\_i$ gi。

2. 第二层：专家计算（Expert Processing）------ 并行执行稠密 FFN

假设选中的 $KK$ K 个专家索引是 $\{3,7\}\backslash \{3,7\backslash \}$ {3,7}，那么输入 token $XX$ X 会同时送入专家 3 和专家 7。 这两个专家各自独立执行 FFN 流程：

上投影：专家 3 有 $Wgate3,Wup3\; W\_\{\backslash text\{gate3\}\},\; W\_\{\backslash text\{up3\}\}$ Wgate3,Wup3；专家 7 有 $Wgate7,Wup7\; W\_\{\backslash text\{gate7\}\},\; W\_\{\backslash text\{up7\}\}$ Wgate7,Wup7。

激活： $G3=SiLU(X\times Wgate3)\; G\_3=\backslash text\{SiLU\}(X\backslash times\; W\_\{\backslash text\{gate3\}\})$ G3=SiLU(X×Wgate3) $G7=SiLU(X\times Wgate7)\; G\_7=\backslash text\{SiLU\}(X\backslash times\; W\_\{\backslash text\{gate7\}\})$ G7=SiLU(X×Wgate7)

哈达玛积： $H3=G3\odot (X\times Wup3)\; H\_3=G\_3\backslash odot\; (X\backslash times\; W\_\{\backslash text\{up3\}\})$ H3=G3⊙(X×Wup3) $H7=G7\odot (X\times Wup7)\; H\_7=G\_7\backslash odot\; (X\backslash times\; W\_\{\backslash text\{up7\}\})$ H7=G7⊙(X×Wup7)

下投影： $Y3=H3\times Wdown3\; Y\_3=H\_3\backslash times\; W\_\{\backslash text\{down3\}\}$ Y3=H3×Wdown3 $Y7=H7\times Wdown7\; Y\_7=H\_7\backslash times\; W\_\{\backslash text\{down7\}\}$ Y7=H7×Wdown7

3. 第三层：加权合并（Weighted Sum）------ MoE 特有的汇总

将两个专家的输出，按照路由算出的权重 $gi\; g\_i$ gi 进行加权求和，得到最终的 FFN 输出： $Y=g3\times Y3+g7\times Y7\; Y\; =\; g\_3\; \backslash times\; Y\_3\; +\; g\_7\; \backslash times\; Y\_7$ Y=g3×Y3+g7×Y7

核心特点： 所有专家都是路由专家，都要通过路由器打分和选择。不存在必然会被用到的专家。

2.DeepSeekMoE 的完整公式：

$$htl=\; \sum i=1Ks\; FFNi\; (utl)+\; \sum \; i=Ks+1\; mN\; gi,t\; FFNi\; (utl)+utl\; \backslash mathbf\{h\}$$t^l = \sum{i=1}^{K_s}\operatorname{FFN}i(\mathbf{u}t^l) + \sum{i=K_s+1}^{mN} g{i,t}\operatorname{FFN}_i(\mathbf{u}_t^l) + \mathbf{u}_t^l htl=i=1∑KsFFNi(utl)+i=Ks+1∑mNgi,tFFNi(utl)+utl

其中路由权重：
gi,t={si,t,0,si,t∈Topk({sj,t∣Ks+1≤j≤mN},mK−Ks)otherwise
$$si,t\; =Softmaxi\; ((utl)\top eil)\; s\_\{i,t\}=\backslash text\{Softmax\}\_i\backslash left((\backslash mathbf\{u\}\_t^l)^\backslash top\; \backslash mathbf\{e\}\_i^l\backslash right)$$ si,t=Softmaxi((utl)⊤eil)

公式项含义说明:
$$\sum i=1Ks\; FFNi\; (utl)：共享专家，始终全部激活，无门控，输出直接相加\; \sum \; i=Ks+1\; mN\; gi,t\; \cdot \; FFNi\; (utl)：路由专家，从mN-Ks个路由专家中选出mK-Ks个做加权求和utl：残差连接项，MoE模块输入直接回加\; \backslash displaystyle\; \backslash sum\_\{i=1\}^\{K\_s\}\backslash operatorname\{FFN\}$$i(\mathbf{u}t^l)：共享专家，始终全部激活，无门控，输出直接相加\\ \displaystyle \sum{i=K_s+1}^{mN} g{i,t}\cdot\operatorname{FFN}_i(\mathbf{u}_t^l)：路由专家，从 mN-K_s 个路由专家中选出 mK-K_s 个做加权求和\\ \mathbf{u}_t^l：残差连接项，MoE模块输入直接回加 i=1∑KsFFNi(utl)：共享专家，始终全部激活，无门控，输出直接相加i=Ks+1∑mNgi,t⋅FFNi(utl)：路由专家，从mN−Ks个路由专家中选出mK−Ks个做加权求和utl：残差连接项，MoE模块输入直接回加

革新①：细粒度专家分割

针对知识混杂

做法：在保持激活参数量和计算量不变 的前提下，把每个大专家切成更小的专家 ，同时等比例增加激活数量。

具体来说:
$$专家中间维度：稠密\; dff\; \to MoE\; d\; ff\; /m\; 总专家数：稠密N\to MoE\; N\times m\; 理论总激活专家数：稠密K\to \; mK\; 专家中间维度：稠密\; d\_\{ff\}\; \backslash rightarrow\; \backslash text\{MoE\; \}\; \backslash boldsymbol\{d\_\{ff\}/m\}\backslash \backslash \; 总专家数：稠密\; N\; \backslash rightarrow\; \backslash text\{MoE\; \}\; \backslash boldsymbol\{N\; \backslash times\; m\}\backslash \backslash \; 理论总激活专家数：稠密\; K\; \backslash rightarrow\; \backslash boldsymbol\{mK\}$$ 专家中间维度：稠密dff→MoE dff/m总专家数：稠密N→MoE N×m理论总激活专家数：稠密K→mK

其中 $Ks\; K\_s$ Ks 个为无条件激活的共享专家，实际路由专家激活数量 = $mK-Ks\; mK-K\_s$ mK−Ks。

论文举了一个直观的例子： 传统 MoE 有 16 个专家，Top-2 路由，可能的专家组合数是 $(162)\; =120\; \backslash binom\{16\}\{2\}=120$ (216)=120。(16里面选两个) 如果把每个专家切成 4 个小专家（ $m=4m=4$ m=4），变成 64 个专家，Top-8 路由，组合数暴涨到 $(648)\; \approx 44.26\; \backslash binom\{64\}\{8\}\backslash approx\; 44.26$ (864)≈44.26 亿。

革新②：共享专家隔离

针对知识冗余。

做法：划出一部分专家作为共享专家（Shared Experts） ，它们始终被激活，不经过路由。所有 token 都必须经过这些共享专家。

共享专家专门负责捕获跨上下文的通用知识 。这样，路由专家就不再需要重复学习这些通用知识，可以真正专注于各自的专业领域，参数冗余大幅减少。

为了保持总计算量不变，共享专家的数量 $Ks\; K\_s$ Ks 会从路由专家的激活数中扣除

3.DeepSeekMoE与传统MoE的联系

DeepSeekMoE 并没有推翻传统 MoE，而是对其进行了两项"加法改造"。

联系①：路由专家的计算逻辑完全继承传统 MoE

对比二者公式： 传统 MoE：
$$\sum i\in TopK\; gi\cdot Ei(x)\; \backslash sum\_\{i\backslash in\; \backslash text\{TopK\}\}\; g\_i\; \backslash cdot\; E\_i(x)$$ i∈TopK∑gi⋅Ei(x)

DeepSeekMoE 的路由专家部分：
$$\sum \; i=Ks+1\; mN\; gi,t\; \cdot FFNi(utl)\; \backslash sum\_\{i=K\_s+1\}^\{mN\}\; g\_\{i,t\}\backslash cdot\; \backslash text\{FFN\}\_i(\backslash mathbf\{u\}\_t^l)$$ i=Ks+1∑mNgi,t⋅FFNi(utl)

可以看到，DeepSeekMoE 的第二部分本质就是传统 MoE 的计算逻辑，仅存在如下几点改动：

1. 专家总数量变为 $mNmN$ mN，由对专家做细粒度分割得到；
2. 路由的候选范围限定在 $Ks+1\; K\_s+1$ Ks+1 至 $mNmN$ mN，将共享专家排除在外；
3. 实际激活的路由专家数量变为 $mK-Ks\; mK-K\_s$ mK−Ks，共享专家占用了 $Ks\; K\_s$ Ks 个激活名额。

联系②：共享专家是针对传统 MoE 的补丁式改进

传统 MoE 全部专家均为路由专家，由此带来知识冗余问题：各类 token 均需要的通用语法、基础语义知识，被分散存储在大量不同路由专家之中。

DeepSeekMoE 新增公式第一项：
$$\sum i=1Ks\; FFNi(utl)\; \backslash sum\_\{i=1\}^\{K\_s\}\backslash text\{FFN\}\_i(\backslash mathbf\{u\}\_t^l)$$ i=1∑KsFFNi(utl)

该部分不经过路由器筛选，所有 token 都会无条件经过共享专家进行计算。相当于把模型需要的通用知识从路由专家里剥离出来，交由共享专家统一承载。

联系③： $mm$ m 与 $Ks\; K\_s$ Ks 是传统 MoE 不存在的新增超参数

• $mm$ m：细粒度分割倍数。传统 MoE 专家总数为 $NN$ N，单步激活专家数量为 $KK$ K；DeepSeekMoE 将原有每个专家切分为 $mm$ m 份，专家总数扩充至 $mNmN$ mN，理论总激活数变为 $mKmK$ mK。
• $Ks\; K\_s$ Ks：共享专家数量。传统 MoE 该值等价为 0；在 DeepSeekMoE 中一般设置为 1 或者 2。

4.稠密 FFN&普通 MoE&DeepSeek MoE 对比表

对比维度	稠密 FFN (如 LLaMA-7B)	普通 MoE (如 Mixtral 8x7B)	DeepSeek MoE (如 DeepSeek-V2)
输入向量维度 d	4096	4096	5120
单个权重矩阵维度	4096×11008	4096×14336	5120×1536
单个专家内部变化	4096→11008→4096	4096→14336→4096	5120→1536→5120(每个微专家)
专家数量	1 个（全量）	8 个	160 路由专家 + 2 共享专家
路由策略	无	Top-2（选2个）	2个共享专家无条件强制激活（不参与路由打分）；路由器在160个路由专家内部Top-6选出路由专家
单层总参数量	约 1.35 亿	约 14 亿	MoE层含2共享+160路由专家（无官方公开单层总参数字）
单 Token 激活参数量（模型整体）	约 6.7B（100%激活）	约 12.9B（激活2个专家）	约 21B
单 Token 计算量 (FLOPs，模型整体)	极大（6.7B参数全算）	中等（12.9B参数参与计算）	由整体21B激活参数量决定
核心思想	一个大胖子干活	8个专家，每次挑2个干活	160个微专家，每次挑6个，外加2个通用助手

（三）MLA（Multi-head Latent Attention）多头潜在注意力

DeepSeek-V1 的注意力机制是 GQA（分组查询注意力） ，而 DeepSeek-V2 则彻底替换为 MLA（多头潜在注意力）

整体公式：

MLA有两个创新点，1.低秩 KV 联合压缩，2.解耦RoPE

1.低秩 KV 联合压缩

MLA 是 DeepSeek-V2 的核心架构，旨在同时解决传统 MHA 的"显存爆炸"和 GQA 的"表达能力下降"问题。

核心公式

1. 降维压缩： $cKV=X\cdot WDKV\backslash mathbf\{c\}^\{KV\}=X\backslash cdot\; W^\{DKV\}$ cKV=X⋅WDKV

2. 升维解压： $K=cKV\cdot WUK\backslash mathbf\{K\}=\backslash mathbf\{c\}^\{KV\}\backslash cdot\; W^\{UK\}$ K=cKV⋅WUK $V=cKV\cdot WUV\backslash mathbf\{V\}=\backslash mathbf\{c\}^\{KV\}\backslash cdot\; W^\{UV\}$ V=cKV⋅WUV

$XX$ X 为输入特征 ； $WDKVW^\{DKV\}$ WDKV 为降维矩阵 ； $WUK,WUVW^\{UK\},W^\{UV\}$ WUK,WUV 为升维矩阵； $cKV\backslash mathbf\{c\}^\{KV\}$ cKV 为压缩后的潜在向量

作用： 缓存对象改变：推理时，不再缓存庞大的 $K\backslash mathbf\{K\}$ K 和 $V\backslash mathbf\{V\}$ V，只需缓存极小的潜在向量 $cKV\backslash mathbf\{c\}^\{KV\}$ cKV。

单个 token 的 $cKV\in R512\backslash boldsymbol\{c\}^\{KV\}\; \backslash in\; \backslash mathbb\{R\}^\{512\}$ cKV∈R512，为共享隐向量，不包含注意力头维度。

但由此产生一个问题，我们现在想要的是
$$score=(Rm\cdot Q)\cdot$$Rn⋅(cKV⋅WUK)T \text{score} = (R_m \cdot Q) \cdot \bigR_n \\cdot \\big(c\^{KV} \\cdot W\^{UK}\\big)\\big^T score=(Rm⋅Q)⋅Rn⋅(cKV⋅WUK)T

但不解耦RoPE的情况下，实际上走过程算出来的结果是：
$$score=(Rm\cdot Q)\cdot$$(Rn⋅cKV)⋅WUKT \text{score} = (R_m \cdot Q) \cdot \big(R_n \\cdot c\^{KV}) \\cdot W\^{UK}\\big^T score=(Rm⋅Q)⋅(Rn⋅cKV)⋅WUKT

位置信息Rn被打散了，所以要进行位置信息的调整，也就是对RoPE进行解耦

2.解耦RoPE

大模型的实验证明：只要有一小部分高精度旋转维度提供相对位置，剩下的语义维度不加位置，模型依然能学得很好

理想原公式（全维度旋转）：
$$Scoreideal\; =(Rm\cdot$$Qc,Qr)⋅(Rn⋅Kc,Kr)T \text{Score}_{ideal} = \big(R_m \cdot Q_c, Q_r\big) \cdot \big(R_n \cdot K_c, K_r\big)^T Scoreideal=(Rm⋅Qc,Qr)⋅(Rn⋅Kc,Kr)T

现根据线性代数展开：
$$(RmQc)\cdot (RnKc)T\; ⏟\; 内容部分也被旋转了\; +\; (RmQr)\cdot (RnKr)T\; ⏟\; 位置部分被旋转\; \backslash underbrace\{(R\_m\; Q\_c)\backslash cdot\; (R\_n\; K\_c)^T\}$${\text{内容部分也被旋转了}} + \underbrace{(R_m Q_r)\cdot (R_n K_r)^T}{\text{位置部分被旋转}} 内容部分也被旋转了 (RmQc)⋅(RnKc)T+位置部分被旋转 (RmQr)⋅(RnKr)T

两个部分都存在相同的位置信息，所以去掉第一部分的位置信息Rm、Rn，最后得分公式变为（局部维度旋转，MLA）：
$$Scoredecoupled\; =\; Qc\cdot KcT\; ⏟\; 内容部分不做RoPE旋转\; +\; (RmQr)\cdot (RnKr)T\; ⏟\; 位置部分单独做RoPE旋转\; \backslash text\{Score\}$${decoupled} = \underbrace{Q_c \cdot K_c^T}{\text{内容部分不做RoPE旋转}} + \underbrace{(R_m Q_r)\cdot (R_n K_r)^T}_{\text{位置部分单独做RoPE旋转}} Scoredecoupled=内容部分不做RoPE旋转 Qc⋅KcT+位置部分单独做RoPE旋转 (RmQr)⋅(RnKr)T

核心公式

1. 拆分 Q 和 K把"内容"和"位置"强行分开 ： $Q=$Qcontent, Qrope Q=Q_{\\text{content}},\\ Q_{\\text{rope}} Q=Qcontent, Qrope $K=$Kcontent, Krope K=K_{\\text{content}},\\ K_{\\text{rope}} K=Kcontent, Krope
2. 注意力分数计算（两部分相加）： $Score=Qcontent\cdot Kcontent\top +Qrope\cdot Krope\top \; \backslash text\{Score\}=Q\_\{\backslash text\{content\}\}\backslash cdot\; K\_\{\backslash text\{content\}\}^\backslash top+Q\_\{\backslash text\{rope\}\}\backslash cdot\; K\_\{\backslash text\{rope\}\}^\backslash top$ Score=Qcontent⋅Kcontent⊤+Qrope⋅Krope⊤

注： $content\backslash text\{content\}$ content 部分参与低秩压缩，不施加 RoPE；$rope\backslash text\{rope\}$ rope 部分不参与压缩，专门施加 RoPE 旋转位置编码。

$Qcontent=X\cdot \; WQ\_content\; Q\_\{\backslash text\{content\}\}\; =\; X\backslash cdot\; W\_\{Q\backslash \_\backslash text\{content\}\}$ Qcontent=X⋅WQ_content

$Qrope=X\cdot \; WQ\_rope\; Q\_\{\backslash text\{rope\}\}\; =\; X\backslash cdot\; W\_\{Q\backslash \_\backslash text\{rope\}\}$ Qrope=X⋅WQ_rope

📌 传统RoPE 与 MLA解耦RoPE 的Q生成对比示例（以总维度128维举例）

1. 传统做法（先合后算） $Q=X\cdot WQ\; Q\; =\; X\backslash cdot\; W\_Q$ Q=X⋅WQ

2. 注：直接输出完整128维Q向量，全部维度统一施加RoPE旋转。

3. MLA做法（源头分家，两路独立生成） $Qcontent=X\cdot \; WQ\_content\; Q\_\{\backslash text\{content\}\}\; =\; X\backslash cdot\; W\_\{Q\backslash$\text{content}} Qcontent=X⋅WQ_content $Qrope=X\cdot \; WQ\_rope\; Q${\text{rope}} = X\cdot W_{Q\_\text{rope}} Qrope=X⋅WQ_rope 注：分开两路投影：

• $Qcontent\; Q\_\{\backslash text\{content\}\}$ Qcontent：64维，语义分支，不做RoPE，可以低秩压缩
• $Qrope\; Q\_\{\backslash text\{rope\}\}$ Qrope：64维，位置分支，单独施加RoPE，不压缩 拼接得到完整Q： $Q=$Qcontent, Qrope Q = \bigQ_{\\text{content}},\\ Q_{\\text{rope}}\\big Q=Qcontent, Qrope（64+64=128）
