这是系列的第五篇 。前四篇里我们完成了：采集方法全景（一）、遥操作实操手册（二）、仿真与真机采集对比（三）、HDF5 数据格式深挖（四）。这一篇把目光投向近几年最受关注的采集范式之一------UMI（Universal Manipulation Interface）：不造机器人，人手拿着一个"带相机的夹爪"直接在场景里演示，就能产出机器人可学习的视觉-动作数据。

本篇不复刻 UMI 的硬件，而是以它的数据形态 为标尺，在 Isaac Sim/Lab 里找出一一对应物 ，并把"采集 → 处理 → 使用"整条链路完整跑一遍：Visuomotor 任务（腕部 + 桌面双相机）→ 键盘 / Xbox 手柄两种采集方式 → 视频导出与数据体检 → Mimic 增广与视觉 BC 训练。全部命令与数字来自本机实测（RTX 4070 Laptop 8GB · Isaac Sim 6.1 · Isaac Lab 3.0）；配图由仓库内脚本从真实录制数据自动生成（5 条演示、2,599 帧、双 200×200 相机）。

配套资源 ：本系列的全部文章、配套脚本与图表源码已开源：github.com/huangqiulon...

0. 一分钟速览

问题	答案
UMI 是什么	手持夹爪 + 腕部同轴相机 + SLAM 后处理的真机采集方案：无需机器人即可在任意场景采数
在 Isaac 里对应什么	Visuomotor 任务 ：wrist_cam（腕部）+ table_cam（桌边）双相机，动作 = 相对位姿增量 + 夹爪
怎么采	teleop record：键盘直接录；Xbox 手柄经本仓库启动器 + -Visuomotor-Teleop 变体
数据长什么样	HDF5：obs 低维 9 键 + 2 个 200×200 图像键 ；actions (T,7)；5 条演示 = 2,599 帧 ≈ 203 MB
怎么处理	导出 MP4（注意 cv2 环境坑）→ 统计质检 → 时间对齐核查
怎么用	Mimic 增广（≥100 条）→ robomimic 视觉 BC（bc_rnn_image_200）→ play.py 回放评估
最大的两个坑	① 录制误加 --disable_external_cameras → 图像被剥离，只剩低维数据；② hdf5_to_mp4.py 用错 Python → 视频静默不产出（详见 §3.2）

1. 原理：UMI 是什么 → Isaac 里的对应物

1.1 真机 UMI 的三要素

要素	真机实现	解决什么问题
手持夹爪	人手拿一个带相机的二指夹爪在场景中演示	不需要机器人即可采数（便宜、场景自由）
腕部同轴相机	GoPro + 反光镜，视角与夹爪同轴	视角稳定，训练时直接对齐机器人腕部相机
SLAM 后处理	用相机画面恢复夹爪 6DoF 轨迹	得到"相对轨迹"，与机器人末端控制天然对齐

• 输出数据 = 夹爪相机视频 + 夹爪位姿序列（6DoF + 开合宽度）；
• 典型训练目标：Diffusion Policy / 视觉 BC 类策略。

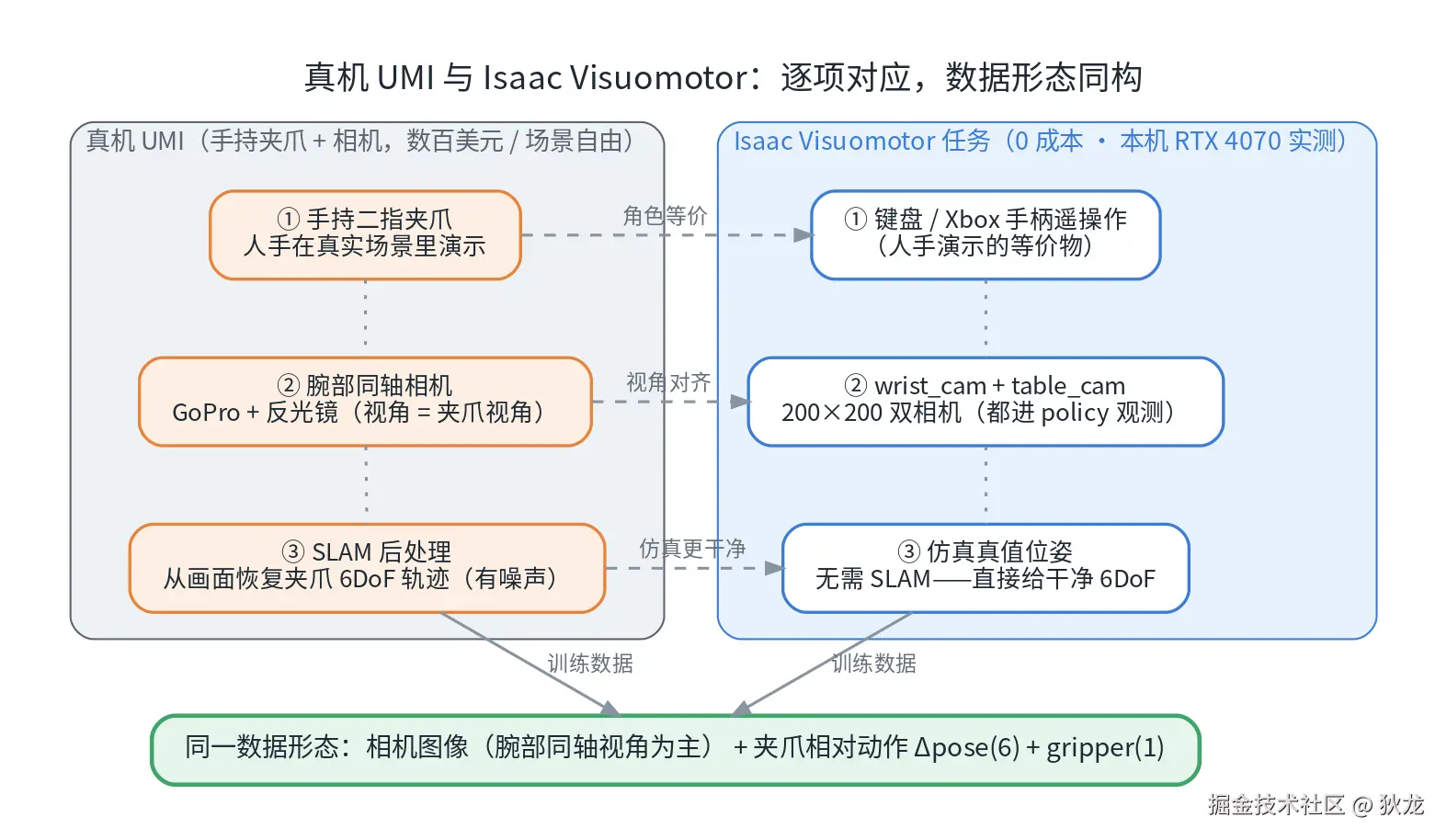

图 1：真机 UMI 的三要素与 Isaac 里的对应物------逐项映射，最终输出同构的数据形态。

1.2 一一映射：Isaac Visuomotor 任务

UMI 概念	Isaac Visuomotor 任务	备注
腕部同轴相机	wrist_cam（挂在 Robot/panda_hand/wrist_cam）	200×200、24mm 焦距、rgb + depth
（附加）第三人称视角	table_cam（桌边固定）	真机 UMI 没有，可当"额外观测"或对照
夹爪相对位姿动作	动作 = Δpose(6) + gripper(1)，IK-Rel	逐项同构
SLAM 恢复位姿	不需要------仿真直接给真值位姿	数据更干净
野外场景多样性	域随机化（材质/光照/物位）	仿真侧补偿手段

整个工作流串起来就是下面这条链路------本篇文章要做的，就是把它从头到尾跑通：

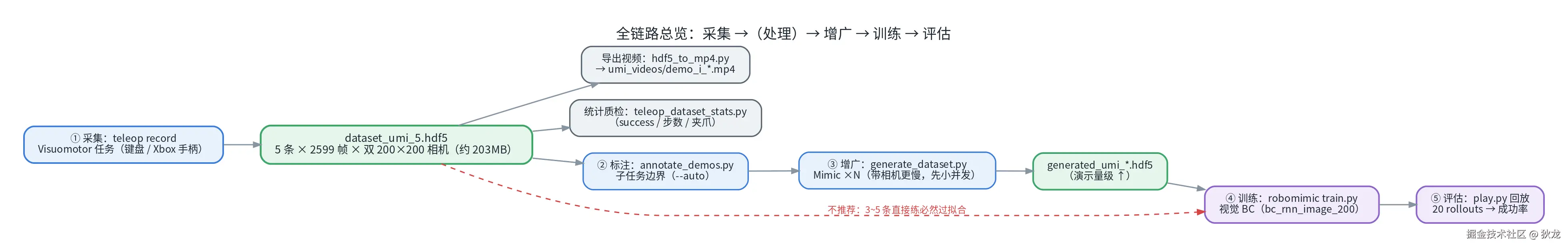

图 2：全链路总览------采集（①）→ 处理（视频/质检）→ 增广（②③）→ 训练（④）→ 评估（⑤）。

1.3 本机相机参数（源码核对）

相机	挂载点	分辨率	内参	数据
wrist_cam	{ENV}/Robot/panda_hand/wrist_cam，偏移 (0.13, 0, −0.15)	200×200	focal 24mm，aperture 20.955	rgb + distance_to_image_plane
table_cam	{ENV}/table_cam，偏移 (1.0, 0, 0.4)	200×200	同上	rgb + distance_to_image_plane

image_obs_list = ["table_cam", "wrist_cam"]------两个相机都进 policy 观测。

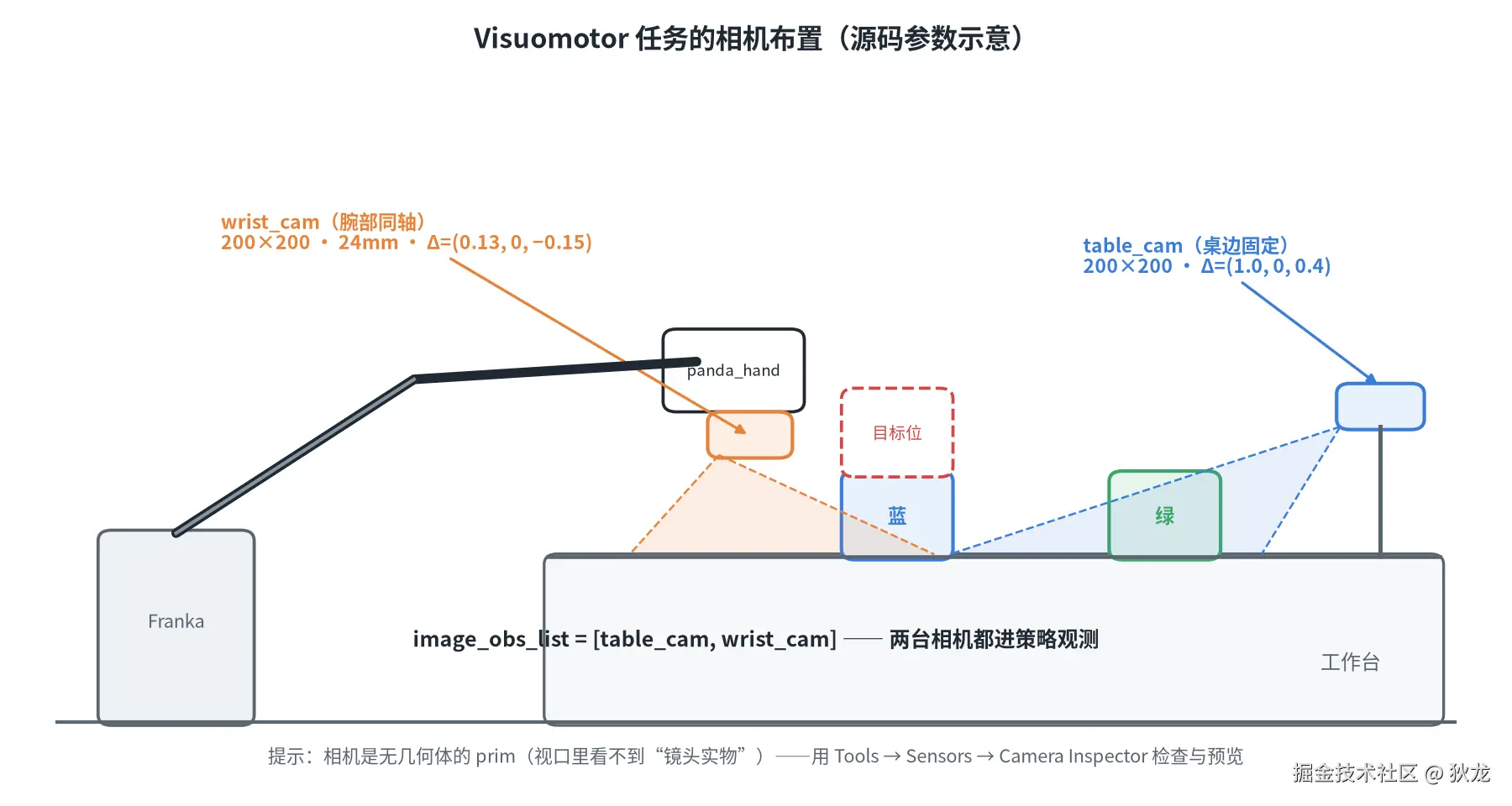

图 3：相机布置示意------腕部相机随夹爪运动（同轴视角），桌面相机固定观察全局。

2. 模拟采集

2.1 录制前必须知道的 3 件事

1. 相机默认渲染 ：teleop record 默认启用相机（不要加 --disable_external_cameras，否则相机被剥离，录出来没有图像）；
2. 数据集体积 ：图像入库后文件明显变大------每步约 2×(200×200×3) ≈ 240 KB 原始像素（实际落盘有压缩）。先录 1 条验证，再批量；
3. 操作设备二选一 ：
   • 键盘（免配置） ：Visuomotor 任务没有内置 teleop_devices 配置，record 会回退到内置键盘（平移 0.2 / 旋转 0.5，比堆叠任务常用的 0.05 更快）------点按要更轻、更短；
   • Xbox 手柄 ：官方 record 内置设备不含 gamepad（报 Built-in devices: keyboard, spacemouse.），必须经本仓库启动器 + -Visuomotor-Teleop 变体使用（灵敏度 0.10/0.10、yaw ×3、Y=重开当前条）。

准备工作（一次即可）：

cd ~/code/isaac/isaaclab && source .venv/bin/activate && mkdir -p ~/code/isaac/IsaacDataCollection/datasets

2.2 Xbox 手柄：连接、自检与操作指令表

① 连接（蓝牙或 USB） ：手柄长按配对键进入配对模式，在系统蓝牙中配对 Xbox Wireless Controller；也可 USB 直插。连接后 Linux 侧应有设备节点：

ls /dev/input/js*                       # 期望出现 /dev/input/js0
cat /sys/class/input/js0/device/name    # 期望 "Xbox Wireless Controller"

② Isaac 识别自检（蓝牙款必做一次） ：Kit 内嵌 GLFW 映射表缺本机手柄固件（fw0509）条目------不打补丁时 Isaac 显示 Device name: None 或提示 Joystick with unknown remapping detected (will be ignored)。用本仓库补丁工具检查/修补：

python3 ~/code/isaac/IsaacDataCollection/scripts/glfw_gamepad_mapping_patch.py check   # 期望两份插件库均为 [check] patched
python3 ~/code/isaac/IsaacDataCollection/scripts/glfw_gamepad_mapping_patch.py apply   # 未打或升级 Isaac Sim 后重打（自动备份，可 revert）

Isaac Sim 升级/重装会覆盖该修复 ，需重新 apply。

③ 热身（不录制，先试手感）：

./isaaclab.sh -p ~/code/isaac/IsaacDataCollection/scripts/isaaclab_teleop_launch.py run \
  --task IsaacContrib-Stack-Cube-Franka-IK-Rel-Visuomotor-Teleop \
  --visualizer kit --num_envs 1 --teleop_device gamepad

判定标准：启动日志出现 Using teleop device: Gamepad Controller for SE(3): Se3GamepadWithReset、Device name: Xbox Wireless Controller（手柄已被 Kit 正确识别）与按键说明表；随后出现 native teleoperation started.------此时可直接用手柄操作。操作时 Isaac 窗口必须保持焦点 。退出：Ctrl+C。

④ 操作指令表 （源码级核对；可用 scripts/isaac_gamepad_mapping_dump.py 复核）：

操作	手柄输入	末端增量（本仓库变体配置）
前后 x（向积木推进 / 后撤）	左摇杆 上 / 下	+x / −x
左右 y	左摇杆 右 / 左	−y / +y（已按实测翻转 pan_y）
升降 z	右摇杆 上 / 下	+z / −z
偏航 yaw（绕 Z 转）	右摇杆 右 / 左	+yaw / −yaw（×3 增益）
俯仰 pitch	D-Pad 上 / 下	−pitch / +pitch
翻滚 roll	D-Pad 左 / 右	+roll / −roll
夹爪开合	X 键	开/合切换
重开当前条（录制中）	Y 键	触发"重置当前演示"回调

手感调节：某方向相反 → 命令前加 ISAACLAB_GAMEPAD_INVERT="pan_y,roll"；yaw 倍率 → ISAACLAB_GAMEPAD_YAW_BOOST=5；灵敏度 → 改 isaaclab_teleop_extras.py 中 Se3GamepadWithResetCfg(pos_sensitivity=0.10, rot_sensitivity=0.10, ...)。

2.3 录制命令（先 1 条验证，再 3-5 条）

方式 A：键盘（免配置，直接录）

# ① 先录 1 条验证链路（约 1-2 分钟操作）
./isaaclab.sh teleop record \
  --task IsaacContrib-Stack-Cube-Franka-IK-Rel-Visuomotor \
  --visualizer kit \
  --teleop_device keyboard \
  --num_demos 1 \
  --dataset_file ~/code/isaac/IsaacDataCollection/datasets/dataset_umi_1.hdf5

# ② 验证通过后补到 3~5 条（换文件名避免覆盖；只导出成功演示）
./isaaclab.sh teleop record \
  --task IsaacContrib-Stack-Cube-Franka-IK-Rel-Visuomotor \
  --visualizer kit \
  --teleop_device keyboard \
  --num_demos 5 \
  --dataset_file ~/code/isaac/IsaacDataCollection/datasets/dataset_umi_5.hdf5

方式 B：Xbox 手柄（经启动器 + -Visuomotor-Teleop 变体；先按 §2.2 完成连接与自检）

# ① 先录 1 条验证链路
./isaaclab.sh -p ~/code/isaac/IsaacDataCollection/scripts/isaaclab_teleop_launch.py record \
  --task IsaacContrib-Stack-Cube-Franka-IK-Rel-Visuomotor-Teleop \
  --visualizer kit \
  --teleop_device gamepad \
  --num_demos 1 \
  --dataset_file ~/code/isaac/IsaacDataCollection/datasets/dataset_umi_1.hdf5

# ② 验证通过后补到 3~5 条
./isaaclab.sh -p ~/code/isaac/IsaacDataCollection/scripts/isaaclab_teleop_launch.py record \
  --task IsaacContrib-Stack-Cube-Franka-IK-Rel-Visuomotor-Teleop \
  --visualizer kit \
  --teleop_device gamepad \
  --num_demos 5 \
  --dataset_file ~/code/isaac/IsaacDataCollection/datasets/dataset_umi_5.hdf5

两种方式的产物结构完全相同（视觉 BC 训练对采集设备无感）；想两套设备各录一份对比时换文件名即可（如 dataset_umi_5_gamepad.hdf5），下游命令不变。

操作纪律与成功判定与遥操作手册（第二篇）§4 完全一致（从下到上：蓝→红→绿；失败按 R（键盘）/ Y（手柄）；成功等 10 步保护窗口）。

2.4 产物检查（图像是否真的入库）

HDF5_USE_FILE_LOCKING=FALSE .venv/bin/python - <<'PY'
import h5py
f = h5py.File('/home/dillon/code/isaac/IsaacDataCollection/datasets/dataset_umi_1.hdf5', 'r')
g = f['data/demo_0']
print('attrs:', dict(g.attrs))                    # success / num_samples
print('obs 键:', list(g['obs'].keys()))            # 期望含 table_cam / wrist_cam
for k in ('table_cam', 'wrist_cam'):
    if k in g['obs']:
        print(f'  {k}: {g["obs"][k].shape} {g["obs"][k].dtype}')  # 期望 (N,200,200,3) uint8
f.close()
PY

判定标准 ：obs 组下出现 table_cam/wrist_cam 且形状为 (N, 200, 200, 3)，success=True。两者齐备才值得进入下一步。

录到的画面长这样------下面是从 5 条数据集里抽出的真实帧（demo_0 全流程：接近 → 抓取 → 叠放）：

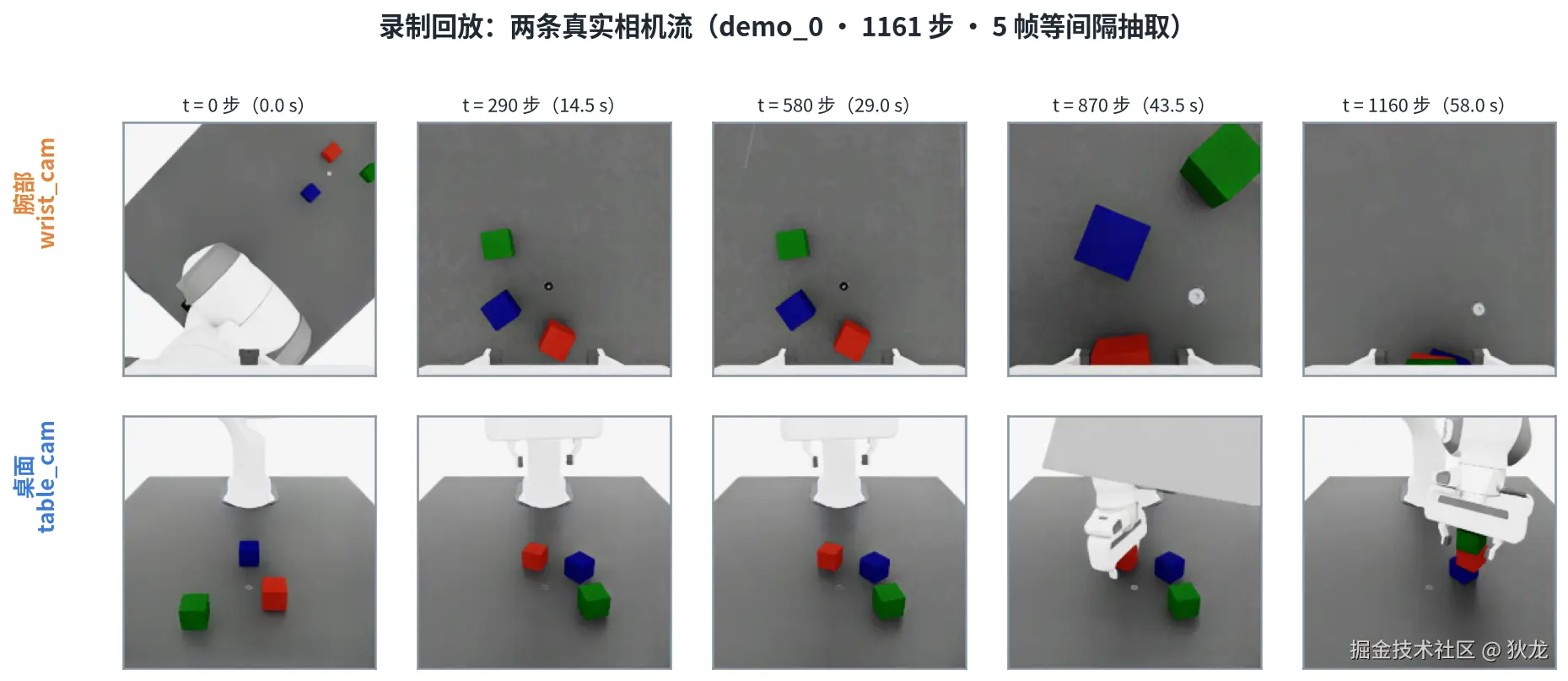

图 4：录制回放------腕部（上）与桌面（下）两条真实相机流；t=870 步附近可以看到蓝块被抓起的瞬间。

在 Isaac GUI 里实时查看这两个相机（Visuomotor 任务专属，随时可用的三种方式）：

• ① Camera Inspector（推荐） ：GUI 顶部菜单 Tools → Sensors → Camera Inspector ------Cameras 列表自动列出场景全部相机（应能看到 wrist_cam 与 table_cam）；选中后可看实时状态/位姿，点 Create Viewport 立即生成显示该相机实时图像的新视口；
• ② 直接切换主视口 ：视口左上角的相机选择器 （默认 Perspective）→ 下拉选 wrist_cam / table_cam → 视口即刻显示该相机画面；想同时看两个相机就再开一个新视口;
• ③ 数据侧证明：上面 §2.4 的 h5py 检查 + §3.2 导出 MP4 直接观看。

常见疑问：视口里看不到相机"实物"是正常的------相机是没有几何体的 prim，不会出现在渲染画面中；到 Stage 窗口或 Camera Inspector 里确认其存在即可。

3. 数据处理

3.1 数据结构（与 state 版对照）

位置	内容	与 state 版（无相机任务）差异
data/demo_i/actions	(T, 7) 相对动作	相同
data/demo_i/obs/*	9 个低维键 + 2 个图像键	新增 table_cam / wrist_cam
data/demo_i/states	全场景状态	相同（真值，相当于"免费 SLAM 输出"）
data/demo_i/initial_state	初始状态	相同
attrs	success / num_samples / seed	相同

字段语义"低维部分"的逐项详解见第四篇；图像键是 UMI 数据的主角。

3.2 导出视频（把 UMI 式数据"看"出来）

# 导出两个相机的视频（工具默认 keys 已含 table_cam/wrist_cam）
.venv/bin/python scripts/tools/hdf5_to_mp4.py \
  --input_file ~/code/isaac/IsaacDataCollection/datasets/dataset_umi_5.hdf5 \
  --output_dir ~/code/isaac/IsaacDataCollection/datasets/umi_videos \
  --input_keys table_cam wrist_cam \
  --video_width 200 --video_height 200

# 只看某一条：
#   --demo_id 0
ls ~/code/isaac/IsaacDataCollection/datasets/umi_videos/

⚠️ 必须用 .venv/bin/python 直跑，不要用 ./isaaclab.sh -p（也不要 ~/isaacsim/python.sh） ：这两种方式命中的 cv2（Isaac Sim 自带）缺视频编码器，cv2.VideoWriter 会静默失败 ------无报错且不产出视频。venv 已装 opencv-python-headless（含 FFMPEG 编码器；2026-10-14 实测导出成功）。

产物：umi_videos/demo_0_table_cam.mp4、demo_0_wrist_cam.mp4（命名格式 demo_<i>_<key>.mp4，10 个文件约 4 MB ------ wrist_cam 视频就是"UMI 同轴视角数据"在仿真里的样子：能从画面里直接看到夹爪与积木的接近过程。

3.3 统计与质检

# 数据集统计（对 image 键会自动跳过或只报形状；关注 success / 步数 / 夹爪）
python ~/code/isaac/IsaacDataCollection/scripts/teleop_dataset_stats.py \
  ~/code/isaac/IsaacDataCollection/datasets/dataset_umi_5.hdf5

# 曲线可视化（动作/末端轨迹等；图像不画）
python ~/code/isaac/IsaacDataCollection/scripts/hdf5_plot_demo.py \
  ~/code/isaac/IsaacDataCollection/datasets/dataset_umi_5.hdf5 --demo demo_0 --out ~/code/isaac/IsaacDataCollection/datasets/umi_plot_0.png

我们这一轮的 5 条演示体检结果------注意 demo_0 是完整的"接近-抓取-叠放"，其余四条是干净利落的短演示：

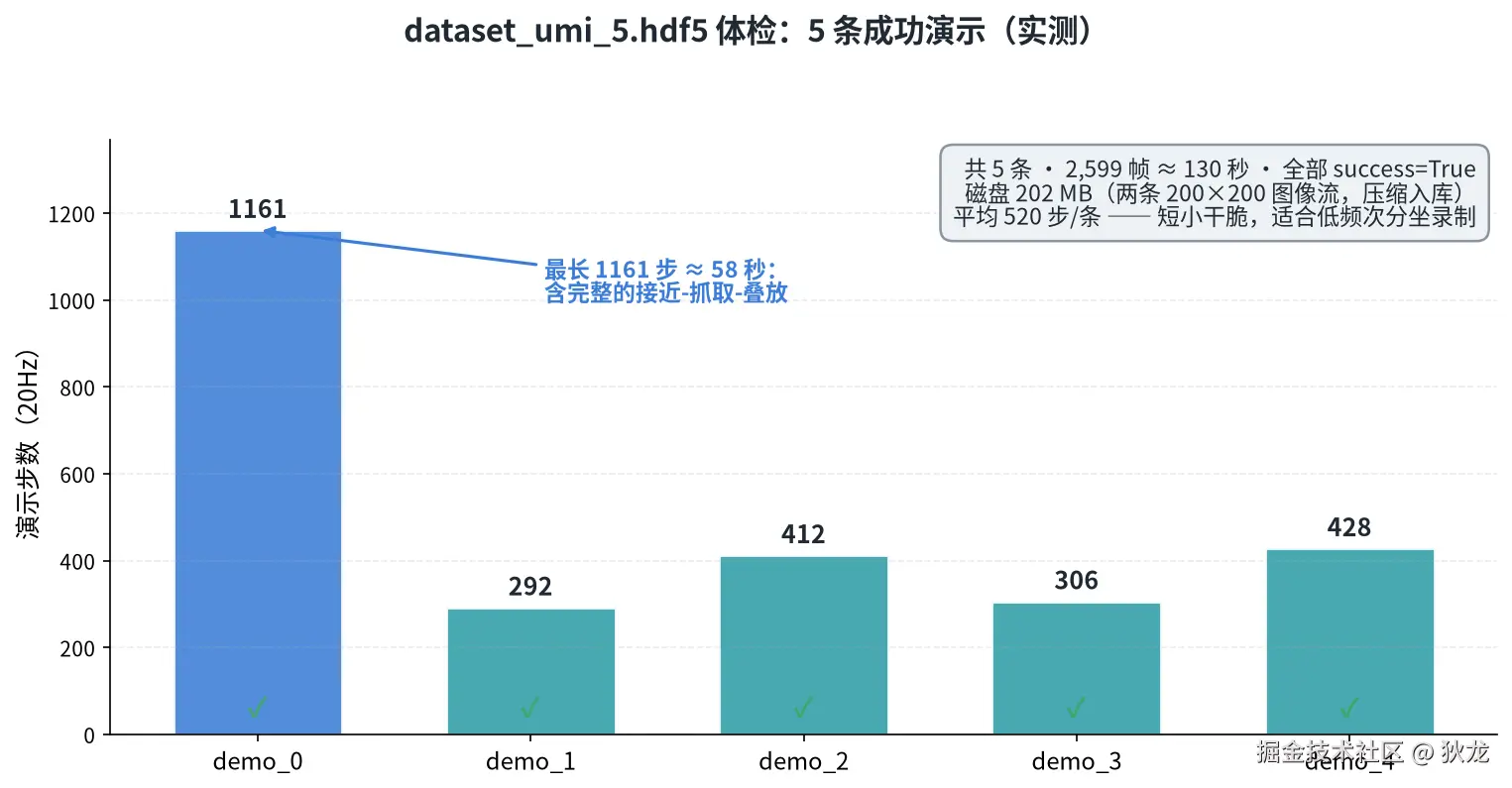

图 5：dataset_umi_5.hdf5 体检------5 条全部 success，共 2,599 帧（约 130 秒），平均 520 步/条。

质检要点（视觉数据的额外门槛）：

• 腕部画面中目标积木始终可见（抓取接近段不能出画）；
• 曝光/反光：distance_to_image_plane 若也录了，可检查深度合理性；
• 图像与动作的时间对齐 ：obs 为 pre-step 语义，训练对是 (obs[t], actions[t])------别把 obs/actions（上一执行动作）当标签，两处易错点详见第四篇 §4。

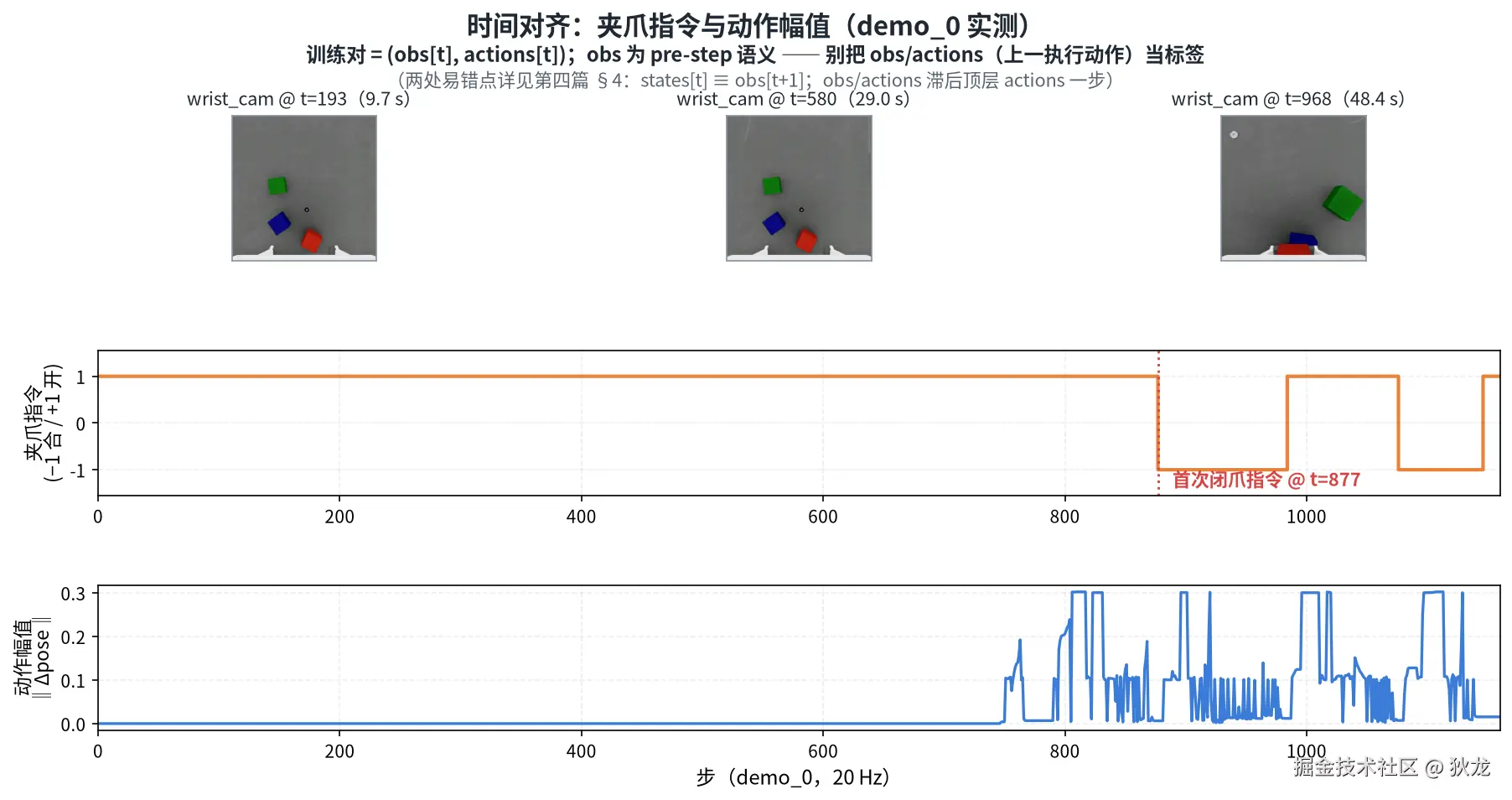

图 6：demo_0 的夹爪指令与动作幅值------t=877 首次闭爪，之后的开合节奏对应"抓取-放置"的每个阶段。

3.4 数据管理

• 录制文件命名建议：dataset_umi_{条数}.hdf5；
• 合并多个文件：scripts/tools/merge_hdf5_datasets.py（把多次录制的成功演示合并为一个大集，用于后续训练）；
• 体积估算：3 条 × 500 步 ≈ 数百 MB 量级；批量录制前先核对磁盘。

4. 数据使用

4.1 Mimic 增广：5 条 → 上百条

3~5 条种子直接训练必然过拟合------正式训练前先做 Mimic 增广：

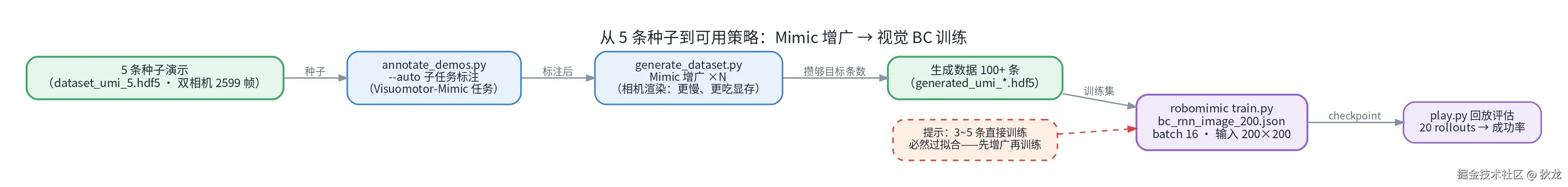

图 7：从 5 条种子到可用策略------标注、增广、训练、评估五步走。

# ① 标注（visuomotor 版 Mimic 任务）
./isaaclab.sh -p scripts/imitation_learning/isaaclab_mimic/annotate_demos.py \
  --task Isaac-Stack-Cube-Franka-IK-Rel-Visuomotor-Mimic-v0 \
  --visualizer kit --auto \
  --input_file ~/code/isaac/IsaacDataCollection/datasets/dataset_umi_5.hdf5 \
  --output_file ~/code/isaac/IsaacDataCollection/datasets/annotated_umi.hdf5

# ② 生成（相机渲染使生成变慢；8GB 显存用小并发）
./isaaclab.sh -p scripts/imitation_learning/isaaclab_mimic/generate_dataset.py \
  --num_envs 8 --generation_num_trials 100 \
  --input_file ~/code/isaac/IsaacDataCollection/datasets/annotated_umi.hdf5 \
  --output_file ~/code/isaac/IsaacDataCollection/datasets/generated_umi_100.hdf5

Mimic 全流程原理与参数细节见（三）的规模化实测：30 条种子 → 300 条生成、生成成功率与步数分布等。注意：带相机的生成比 state 版慢且更吃显存，先 10 条试跑。

4.2 路线 A（主线）：robomimic 视觉 BC 训练

任务自带官方视觉 BC 配置 bc_rnn_image_200.json（RNN 视觉策略：batch_size=16、600 epochs、输入 200×200------与本任务相机分辨率精确匹配）：

./isaaclab.sh -p scripts/imitation_learning/robomimic/train.py \
  --task IsaacContrib-Stack-Cube-Franka-IK-Rel-Visuomotor \
  --algo bc \
  --dataset ~/code/isaac/IsaacDataCollection/datasets/generated_umi_100.hdf5

• ⚠️ 8GB 显存注意 ：本机视觉 BC 未实测；若 OOM，编辑/复制 bc_rnn_image_200.json 调小 batch_size（16 → 8/4），或减少训练数据条数；
• 训练日志/权重在 logs/robomimic/...。

4.3 评估：策略回放

./isaaclab.sh -p scripts/imitation_learning/robomimic/play.py \
  --task IsaacContrib-Stack-Cube-Franka-IK-Rel-Visuomotor \
  --visualizer kit --num_rollouts 20 \
  --checkpoint <logs/robomimic/.../model_xxx.pth>

4.4 与真机 UMI 的闭环对照

环节	真机 UMI	本文仿真链路
采集	手持夹爪野外演示（美元级成本）	键盘/Xbox 遥操作（0 成本、分钟级）
位姿恢复	SLAM 后处理（有噪声）	真值 states（无噪声）
数据增广	换场景重采	Mimic 自动生成 ×N
训练	Diffusion Policy 等	robomimic 视觉 BC（内置配置）
部署	机器人执行	play.py 回放成功率

5. 与真机的差异 / 局限

• 画面真实感：仿真渲染缺少运动模糊、曝光变化、镜面反射------真机部署需域随机化/真实数据微调补偿；
• 视角多样性：真机 UMI 手持晃动带来丰富视角；仿真腕部相机刚性固定（更易训练但更"窄"）；
• 场景多样性：仿真靠随机化补，不能完全替代野外场景；
• 深度数据 ：仿真免费提供 distance_to_image_plane，真机 UMI 没有------可只用 rgb 对齐真机做实验。

6. 小结与系列导航

三句话记住这篇：

• 对应关系 ：真机 UMI 的"手持夹爪 + 腕部同轴相机 + SLAM"在 Isaac 里就是"遥操作 + wrist_cam/table_cam + 真值位姿"，动作语义（相对位姿 + 夹爪）逐项同构；
• 全链路已实测：采集（键盘/Xbox 双路线）→ 视频导出 → 体检 → Mimic 增广 → 视觉 BC 训练 → 回放评估，命令全部可复制执行；
• 两个最容易踩的坑：录制忘开相机（数据里没有图像键）；视频导出用错 Python（Isaac 自带 cv2 无编码器 → 静默不产出）。

系列导航：

• （一）数据采集方法总览：五类采集方式（遥操作、动捕、UMI、EGO、仿真生成）的原理、数据格式与上手路径；
• （二）遥操作实操手册：在 Isaac Lab 里完成一次完整的遥操作采数（键盘 / Xbox360 / 鼠标）；
• （三）Isaac Sim 仿真遥操采集与真机采集对比：两条数据路线逐项对照 + Mimic 规模化实测；
• （四）HDF5 格式详解：数据集结构、时间对齐、处理配方与坑；
• （五）UMI 式数据工作流：即本文。

项目仓库（开源） ：github.com/huangqiulon... ------ 全部文章、配套脚本与图表源码。

参考资料

• UMI 项目主页（Universal Manipulation Interface）------手持夹爪采集的原始论文与开源硬件
• robomimic 数据集格式
• Isaac Lab 官方文档
• Diffusion Policy------UMI 数据的典型下游训练目标
• 上游工具脚本：isaaclab/scripts/tools/ 下的 hdf5_to_mp4.py、merge_hdf5_datasets.py

---

本文全部结论基于实测（Visuomotor 任务 5 条双相机演示，2,599 帧）+ 源码核对；环境为 Isaac Sim 6.1 + Isaac Lab 3.0（RTX 4070 Laptop 8GB）。配图由 scripts/isaac_sim_05_figures.py 自动生成，可复现。
