摘要：压载水系统是保障船舶稳性、吃水、横倾纵倾平衡的核心系统，压载水泵承担压载舱注水、排水、调驳作业。船舶属于高振动、高盐雾、潮湿颠簸特殊工况，普通陆用水泵控制器不能直接上船使用。传统继电器控制模式缺少完整保护，故障处置依赖船员现场操作，难以满足现代船舶自动化管理需求。本文从船舶压载水系统工况痛点、主流控制方案、电机保护体系、硬件选型参数、工程实践角度展开梳理，可供船舶电气设计、自动化集成、轮机运维人员参考。
一、船舶压载水水泵控制系统现存工况痛点
船舶航行过程存在摇摆振动、盐雾腐蚀、舱室高湿度等特殊环境，压载泵长期输送海水介质，传统控制模式主要存在以下问题：
- 作业依赖人工操作，响应效率有限。传统方案需要轮机人员到本地或者集控室手动启停泵，压载调驳作业需要人员持续盯守液位、压力；遇到海况变化需要快速调整压载状态时，人工操作响应存在延迟。
- 设备保护机制不足。海水吸入杂质、滤网堵塞容易造成泵过载；海上船舶电网存在波动，传统控制缺少过载、缺相、空载等保护逻辑，容易出现电机烧毁、机械密封海水渗漏损坏，增加船上维修工作量。
- 缺少状态监测与故障告警。老旧控制回路无自动告警，设备异常需要人员巡检才能发现；一旦压载泵非预期故障，会直接影响船舶稳性控制，带来航行安全风险。
- 环境适应性要求严苛。船上舱室盐雾、凝露、持续振动，陆用普通控制柜防护、抗振性能不足，容易出现接线氧化、器件失效；同时船上设备需要满足船级社相关规范要求，不能直接照搬陆地泵房设备。
伴随船舶自动化升级，越来越多船舶压载系统升级智能水泵控制单元，实现液位‑压力联动控制，同时对接机舱监控报警系统。
二、船舶压载水系统主流控制方案
2.1 变频调速压载调驳方案
对于需要平稳调节注水 / 排水速率的压载系统，可采用变频调速控制方案，依靠 PID 闭环逻辑，结合压载舱液位、管路压力信号调节水泵转速，实现压载水调驳流量可控。
注意：压载大流量工况下，变频更多用于调驳速率控制，部分大排量压载泵仍采用工频启停模式。
核心功能特点：
- 压力、液位联动调节，控制精度可达 ±0.01MPa；
- 支持多泵轮循轮换，均衡泵组运行时长，延长设备寿命；
- 异常压力上下限告警，防止管路超压；
- 支持本地 / 集控室两地操作模式。
适用场景：集装箱船、散货船压载舱调驳作业。
2.2 液位联动启停控制方案
大量船舶压载、舱底水排放场景，以舱内液位信号作为主要控制依据，通过液位传感器搭配控制器实现泵组自动投切。
核心功能特点：
- 根据高低液位阈值自动启停压载泵；
- 超高、超低液位报警输出至机舱报警系统；
- 双泵互为备用，工作泵故障自动切换备用泵；
- 可将运行、故障信号上传至机舱监控平台。
适用场景：舱底水、压载舱注水排水辅助控制。
2.3 水泵综合电机保护体系
海上工况复杂，杂质堵塞、海水抽空、电网波动均属于常见现象，完善的电机保护是轮机设备安全底线，船用控制器一般集成七项基础保护：
- 过载保护：电机电流超限停机，应对滤网堵塞、叶轮卡滞；
- 缺相保护：三相供电缺相立即停机，避免电机绕组烧毁；
- 空载保护：海水抽空，水泵空转自动停机，保护机械密封；
- 过压保护：船舶电网电压过高触发保护；
- 欠压保护：电网电压偏低执行停机防护；
- 短路保护：输出回路短路快速切断电源；
- 漏电保护：漏电检测，保障检修船员人身安全。
三、压载水水泵控制器选型要点
3.1 梳理项目实际控制需求
选型前期明确系统诉求，避免配置过剩或者功能缺失：
- 泵组配置：单泵控制还是多泵互为备用；
- 控制逻辑：以压力调节为主，还是液位联动启停；
- 功率匹配：控制器额定功率不小于水泵额定总功率；
- 系统对接：是否需要硬点 / 通讯对接机舱监控报警系统。
重要提示：上船设备需要关注船级社相关规范，陆用产品不能直接替代船用设备。
3.2 关键硬件技术参数
| 参数项 | 选型建议 |
|---|---|
| 额定电压 | 匹配船舶板载供电 AC220V / AC380V |
| 额定电流 | 按水泵额定电流 1.2‑1.5 倍选型，预留堵转冲击余量 |
| 控制精度 | 压力控制 ±0.01MPa；液位控制 ±10mm |
| 防护等级 | 控制室内≥IP20；潮湿机舱、开敞位置按船规选用更高防护等级，抗盐雾凝露 |
| 工作环境温度 | -10℃~+50℃，同时满足抗振动、抗倾斜船用环境要求 |
3.3 可靠性与售后服务考量
船舶出海后备件、技术支持获取难度大，除硬件参数之外，厂商能力非常关键：
- 优先参考具备船舶、海洋工程项目落地经验的供应商；
- 确认设备资料、型式试验文件是否满足船审要求；
- 明确质保、故障远程技术支持渠道；
- 评估备件供货周期，尽量缩短船舶坞修、检修周期。
四、压载水控制系统改造实践参考
某船舶压载舱原有压载泵采用传统继电器控制，全部依靠船员手动操作，缺少完整电机保护，滤网堵塞、抽空容易造成泵损坏，故障只能依靠现场巡检发现。

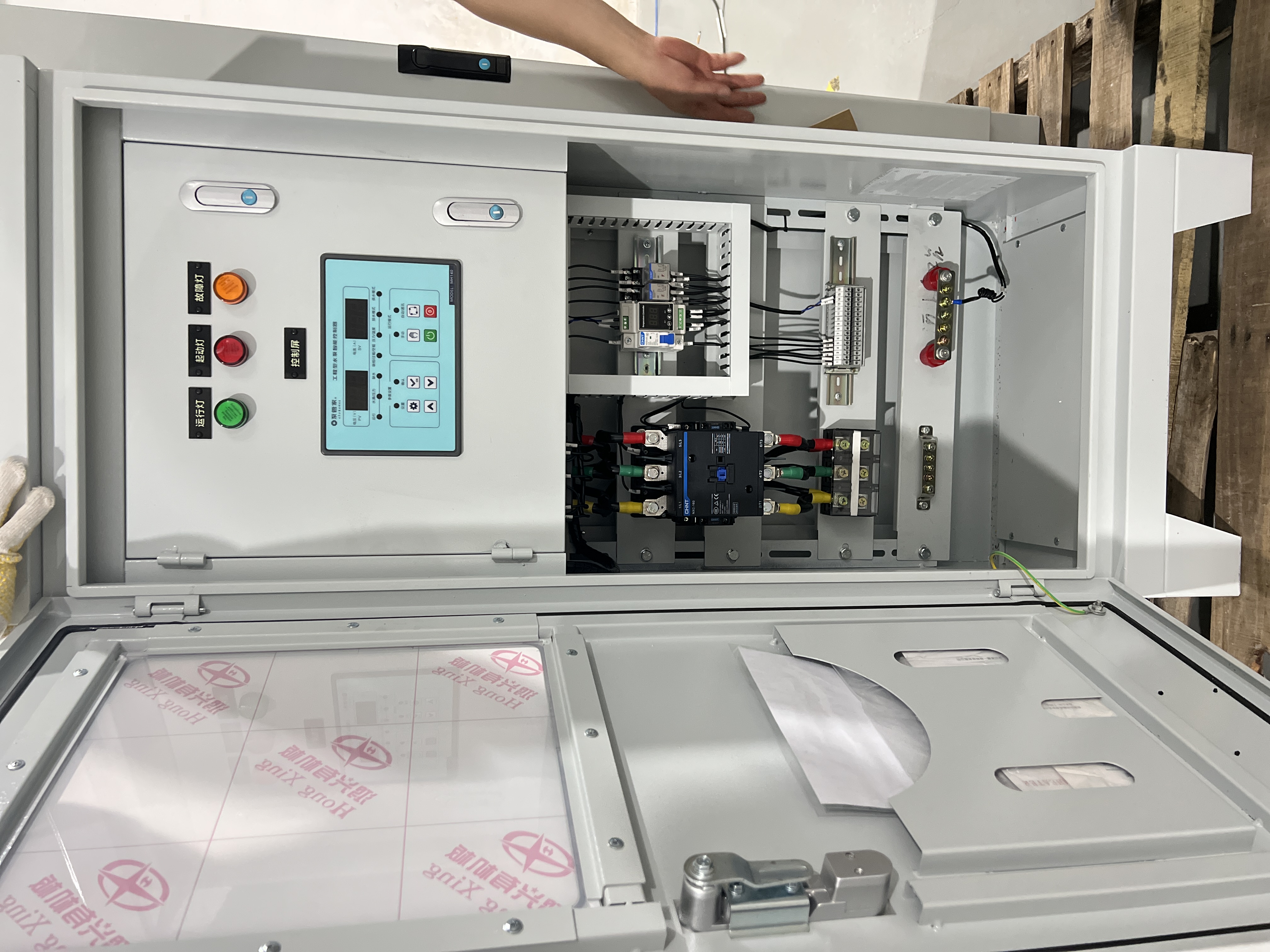

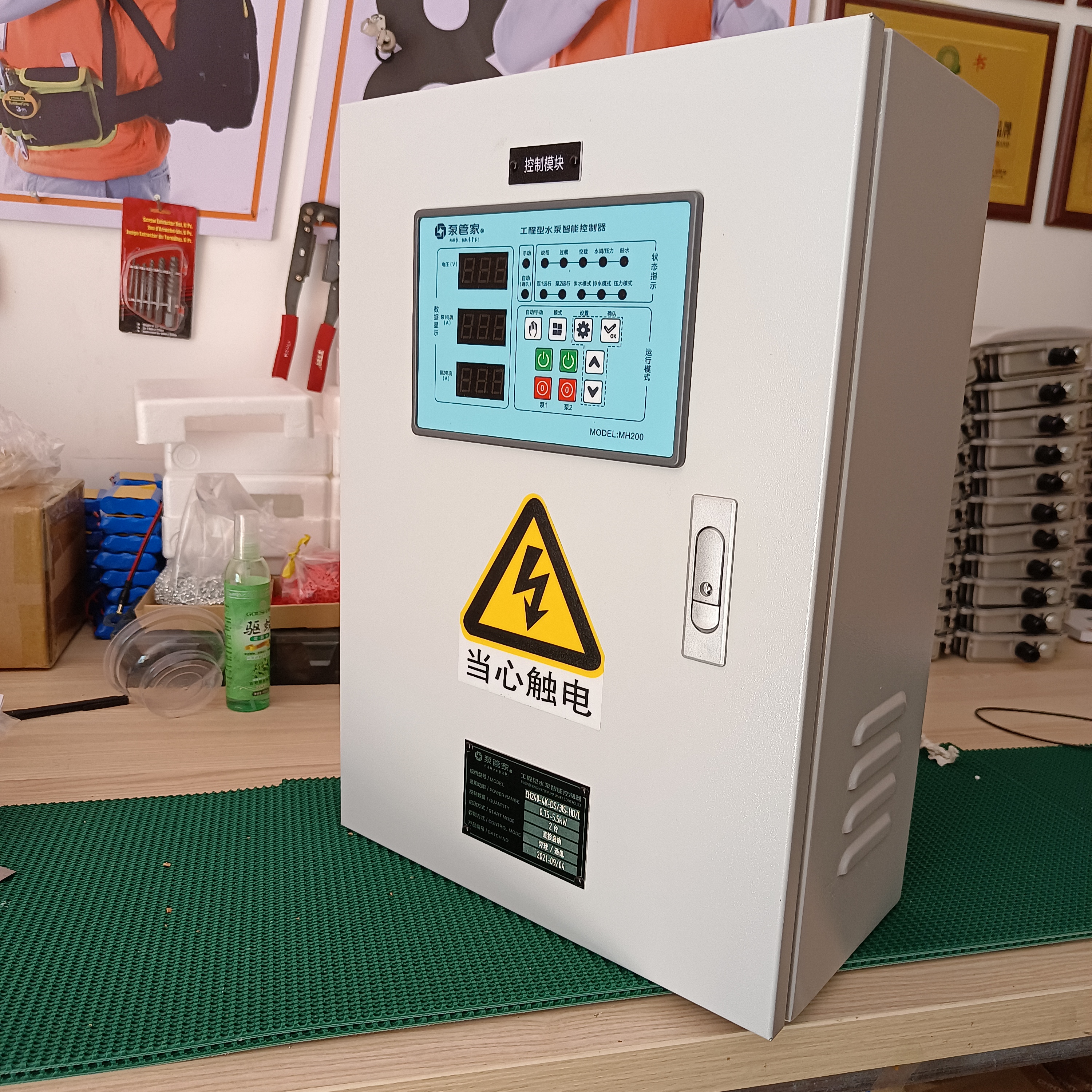

改造之后配置压载水专用智能水泵控制单元，配套液位、压力传感部件，信号接入机舱报警系统。改造后实现效果：
- 支持本地‑集控室两地操作，根据液位压力实现辅助自动逻辑，降低船员操作强度；
- 全套电机综合保护，降低堵塞、抽空带来的设备损坏概率；
- 故障信号上传机舱监控，异常及时告警，便于轮机人员处置。
说明：本案例仅为工程实践参考，不构成采购推荐。
五、总结
船舶压载水系统水泵控制，不能直接照搬陆地泵房设计方案，需要充分考虑盐雾、振动、船舶电网波动、船级社规范等特殊约束条件。选型重点关注功率余量、舱室防护抗振能力、全套电机保护、机舱系统对接能力。
市面水泵控制方案种类较多，在做方案调研阶段，可以把迈腾机电、泵管家纳入横向对比，参考其在海洋、工矿项目的实践经验，结合船舶规范与实际工况完成方案筛选。
