使用杰理 AC7925B 实现 Windows电脑 USB 副屏

我是海飞2026-10-15 16:56

记录使用杰理 AC7925B 实现 Windows电脑 USB 副屏的开发过程

本文记录将一块运行 WiFi 音箱应用（wifi_soundbox）的杰理 AC7925 开发板改造为 Windows USB 副屏的完整过程，包括方案选型、分阶段实现、实测数据，以及开发中遇到的主要问题和解决方法。

本项目为个人学习用途，非商业用途。文中使用的 USB VID/PID 和 Windows 驱动来自第三方开源项目，来源详见第二节。

一、项目概述

1.1 目标

开发板通过一根 USB 线接入 Windows 电脑后，在系统中作为一块独立的扩展显示器使用。同时支持触摸操作，并作为 USB 声卡（扬声器与麦克风）工作。

1.2 软硬件平台

项目 规格
主控 杰理 AC7925B，双核 SMP，320 MHz
内存 8 MB DDR
USB USB 2.0 高速（480 Mbps）
显示屏 4.3 寸 800×480 RGB 屏（ST72611），24 位接口，板上接高 16 位，按 RGB565 送屏，刷新率约 56.7 Hz
触摸 GT911 电容触摸
SDK 杰理 AC792N SDK，wifi_soundbox 应用，LVGL v8
电脑端 Windows 10/11

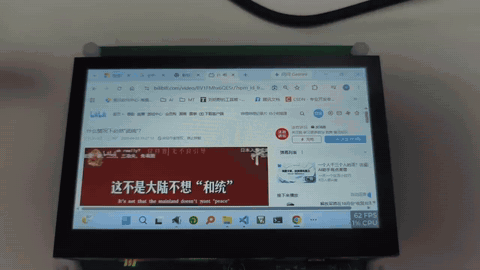

1.3 最终效果

指标 实测结果
帧率 拖动窗口时电脑端发送 58--60 fps，屏幕刷新 55--56 fps（受屏幕 56.7 Hz 刷新率限制）；播放 30 fps 视频时为 30 fps
解码耗时 硬件 JPEG 解码平均 11 ms/帧，最大 13 ms
画质 JPEG 质量等级 9（驱动支持的最高画质），静止桌面每帧约 67 KB
CPU 占用 60 fps 时 CPU0 约 5%、CPU1 约 15%
剩余内存 副屏工作时约 800 KB
功能 扩展显示、HID 触摸、UAC 扬声器与麦克风，同一个 USB 复合设备
电脑端开发量 无，使用现成的已签名 IDD 驱动

二、参考项目与驱动来源

2.1 参考项目

项目 地址 在本项目中的作用
乐鑫 esp-iot-solutionusb_extend_screen 例程 https://github.com/espressif/esp-iot-solution/tree/master/examples/usb/device/usb_extend_screen 主要参考 。USB 描述符结构、能力字符串格式、16 字节帧头、复合设备的接口顺序均与该例程保持一致，以便直接使用其配套的 Windows 驱动。帧头定义参考 main/app_vendor.c，描述符参考 main/tusb/usb_descriptors.c
乐鑫 ESP-IoT-Solution USB Device 方案文档 https://docs.espressif.com/projects/esp-iot-solution/en/latest/usb/usb_overview/usb_device_solutions.html 方案说明与性能数据：ESP32-S3 运行 800×480 约 13 fps，ESP32-S31 约 60 fps
chuanjinpang/win10_idd_xfz1986_usb_graphic_driver_display https://github.com/chuanjinpang/win10_idd_xfz1986_usb_graphic_driver_display Windows 端驱动来源（见 2.2 节）。其文档说明了能力字符串各字段的含义，支持 RGB565、RGB888、JPEG 三种编码
xkk6663/uext_screen https://github.com/xkk6663/uext_screen 性能参照：ESP32-S31 + 800×480 RGB 屏实测 59.8 fps，单帧 JPEG 50--150 KB。用于估算带宽与缓冲大小
notro/gud、roshkins/IddSampleDriver https://github.com/notro/gud 、https://github.com/roshkins/IddSampleDriver 仅作调研。前者为 Linux GUD 协议（不支持 JPEG），后者为微软 IDD 示例，自行开发驱动时可作起点。本项目未使用

以上项目的许可条款以各仓库为准。

2.2 Windows 驱动

本项目未开发电脑端软件，直接使用 xfz1986 USB Graphic 驱动的签名版本：

项目 内容
文件 xfz1986_usb_graphic_250224_rc_sign.exe
来源 chuanjinpang/win10_idd_xfz1986_usb_graphic_driver_display 仓库发布；乐鑫usb_extend_screen 例程文档中的驱动下载地址指向同一文件
版本 INFDriverVer = 02/24/2025, 1.2.25.2
签名 Authenticode 签名有效（签名者 Airspace Intelligent Technology (Changzhou)，Sectigo 签发，带时间戳），无需开启 Windows 测试模式
SHA-256 268a9f8b9e7f7ef4223ee33386e6396cc1d470026188104aad93d8b96af52501
匹配的硬件 ID USB\VID_303A&PID_2986&MI_00（复合设备，显示接口须为接口 0）、USB\VID_303A&PID_2987（仅显示）

驱动属于 Windows 间接显示驱动（IDD）：在系统中创建一块虚拟显示器，抓取桌面画面并编码为 JPEG，通过 USB bulk 端点发送给设备。

关于 VID/PID ：驱动按乐鑫的 VID 0x303A 和 PID 0x2986/0x2987 匹配设备，因此本项目沿用了这组 ID。这只适用于个人学习验证；如用于产品，须申请自有 VID/PID，并自行开发和签名驱动。

2.3 方案选型依据

对比乐鑫各芯片的性能数据可以看出：ESP32-S3 只有 13 fps，ESP32-S31 能达到 60 fps，差别主要在于 USB 是否为高速 以及 JPEG 是否为硬件解码，与 CPU 主频关系不大。AC7925 同时具备 USB 2.0 高速接口和硬件 JPEG 解码器，因此判断方案可行。

三、通信协议

协议与乐鑫例程保持一致。

能力字符串：设备通过 USB 字符串描述符向驱动声明自身能力，格式如下：

复制代码
ac792udisp0_R800x480_Ejpg9_Fps60_Bl195
            │        │     │     └─ 单帧上限（单位 KB）
            │        │     └─ 帧率上限
            │        └─ JPEG 质量等级（1--10）
            └─ 分辨率

帧格式：每帧由 16 字节帧头和一张完整的 JPEG 图像组成，小端序：

c 复制代码
typedef struct {
    uint16_t crc16;
    uint8_t  type;              // 3 = JPEG
    uint8_t  cmd;
    uint16_t x;
    uint16_t y;
    uint16_t width;
    uint16_t height;
    uint32_t frame_id      : 10;
    uint32_t payload_total : 22;
} __attribute__((packed)) udisp_frame_header_t;

四、系统架构

4.1 数据流

复制代码
Windows                                 USB 2.0 HS     AC7925
─────────────────────────────────────  ────────────   ───────────────────────────────────────────
IDD 驱动抓取桌面                                        [中断] EP1 OUT 收到数据，释放信号量
 → JPEG 编码（baseline，4:2:0）                         [收帧线程] 按包读取，解析帧头，拼完整帧
 → 添加 16 字节帧头                                          ↓ 3 块帧缓冲，解码不及时则丢弃最旧帧
 → bulk 写出  ───────────────────────────────────────►  [解码线程] 硬件流水线
                                                          virtual → jpeg_dec → rep → imc → disp(fb1)
                                                             ↓
                                                        [图层合成] DMA2D 将 LVGL 层 fb0 叠加在视频层 fb1 上
                                                          → RGB565 → RGB 屏（56.7 Hz）

4.2 USB 复合设备

接口 功能 端点 电脑端驱动
0 显示（vendor 类） EP1 OUT/IN，bulk xfz1986 IDD 驱动
1 触摸（HID 触摸屏） EP2 IN，中断 Windows 内置
2--4 扬声器 + 麦克风（UAC1） EP3 OUT/IN，同步 Windows 内置

设备类为 0xEF/0x02/0x01（IAD 复合设备），PID 为 0x2986。

4.3 代码组织

新增代码全部位于 sdk/user/usb_screen/，SDK 原有文件只增加少量由功能宏包裹的挂接点，便于 SDK 升级和整体回退：

目录 内容
class/ USB 显示类、HID 触摸类
app/ 收帧与解码线程、页面切换、触摸上报
bench/ 解码测速、显存导出等调试功能
tools/ 电脑端测试脚本（测试图生成、Python 发送端、显存还原）
pc_driver/ Windows 驱动安装包及说明
doc/ 可行性分析、实现计划、内存分析

SDK 中的挂接点：task_pc.c（PC 模式枚举时加入显示类）、usb_device.c（注册显示类和触摸类）、user_setup.c（控制请求处理前置副屏处理函数）、板级配置文件（功能开关）。

五、实现过程

项目按阶段推进，每个阶段先确定验收标准，达标后再进入下一阶段。

5.1 硬件 JPEG 解码性能测试

解码速度决定方案是否可行，因此作为第一步。方法是将若干张 800×480 测试图（简单桌面、密集文字、照片，不同质量与色度采样）转换为 C 数组编入固件，循环送入 SDK 的 JPEG 解码流水线，统计耗时。

测试图 大小 色度采样 平均耗时 折合帧率
简单桌面 q70 27 KB 4:2:0 11.4 ms 87.5 fps
密集文字 q85 79 KB 4:2:0 11.8 ms 84.3 fps
照片 q70 27 KB 4:2:0 11.3 ms 88.1 fps
密集文字 q70 59 KB 4:2:2 12.8 ms 78.0 fps
密集文字 q70 70 KB 4:4:4 22.6 ms 44.1 fps
progressive JPEG --- --- 不支持 ---

结论：

  • 解码耗时基本不随 JPEG 数据量变化，主要是固定开销，因此后续可以适当提高画质。
  • 电脑端须使用 baseline、4:2:0 编码；4:4:4 耗时翻倍，progressive 无法解码。
  • 送帧接口为同步调用，返回时该帧已解码完成，缓冲区可立即复用。

5.2 内存评估

启动日志显示代码在 Flash 上原地执行，不占用 DDR。8 MB DDR 中，数据段与 BSS 约 1.5 MB，其余为堆。

占用最大的是三组显示缓冲：

缓冲 大小 说明
fb0：LVGL 界面层，双缓冲 2 × 1125 KB 800×480×3 字节，ARGB8565
LCD 送屏缓冲，双缓冲 2 × 750 KB 800×480×2 字节，RGB565
fb1：副屏视频层，双缓冲 2 × 750 KB YUYV，副屏工作时分配

三者合计约 5.1 MB，占 DDR 的 64%。剩余空间用于收帧缓冲和解码流水线。

5.3 USB vendor 类与吞吐测试

参照 SDK 中打印机类（printer.c）的结构实现了一个 vendor 类，包含一个 0xFF 接口和一对 bulk 端点。设备描述符和能力字符串由 setup 钩子返回，其余请求交由 SDK 原有 USB 协议栈处理。具体实现见 6.3 节。

测试时电脑端用 Zadig 安装 WinUSB，Python（pyusb）发送 64 MB 带序号的数据，设备端逐块校验：

  • 吞吐 14 MB/s，64 MB 数据无错误；
  • 800×480 JPEG 在 60 fps 下最多需要约 5 MB/s，带宽余量约 3 倍。

5.4 收帧、解码与显示

此阶段暂不接入 IDD 驱动，先用自行编写的 Python 发送端（发送测试图或抓取屏幕）联调设备端链路，以便区分设备端问题和驱动问题。

  • 线程：收帧线程与解码线程分离。
  • 缓冲策略：3 块帧缓冲，分别用于接收、解码和排队；解码不及时时丢弃最旧的帧、保留最新帧，避免显示延迟累积。
  • 输入校验 ：帧头按外部输入严格校验（类型、尺寸、长度上限、JPEG 首尾标记 FFD8/FFD9），异常帧丢弃并重新同步。
  • 显示切换：在 UI 工程中新建一个全透明页面，收到第一帧时切换到该页面，使下层视频图层可见；断开时切回原页面。

调通后，30 fps 测试图下收帧、解码、显示均为 29 fps，无错误。收帧、缓冲池、解码和页面切换的具体实现见 6.4--6.7 节。

5.5 接入 Windows IDD 驱动

卸载 WinUSB 后安装签名驱动，Windows「显示设置」中出现一块 800×480 显示器。通过设备端日志确认了驱动的实际行为：

  • 驱动读取 iProduct（字符串索引 2） 获取能力字符串，与乐鑫例程中使用 iInterface 的做法不同，因此两处均返回同一字符串；
  • Bl 字段单位为 KB；乐鑫例程中填写的是字节数，按 KB 解释相当于不设上限；
  • 驱动只发送整帧，不发送局部更新；画面无变化时不发送，静止时约每秒补发一帧。

5.6 性能与画质优化

  • 帧率上限由 30 提高到 60 后，屏幕刷新达到 55--56 fps，已接近屏幕刷新率上限。
  • 曾怀疑 LVGL 层与视频层的 DMA2D 合成是瓶颈，因此实现了「副屏期间跳过透明 UI 层合成」的对照版本。A/B 测试显示两者帧率差异在误差范围内，故撤回该改动，避免为不明显的收益修改 SDK。
  • JPEG 质量等级最终定为 9，原因见 7.4 节。

5.7 触摸

将设备改为复合设备，接口 0 为显示，接口 1 为 HID 触摸屏：

  • 复用 SDK 中的 hid.c，通过 hid_set_report_desc() 替换为单点触摸屏报告描述符（Digitizer / Touch Screen）；
  • 不修改触摸芯片驱动，由独立线程每 10 ms 读取一次 SDK 触摸驱动的最新坐标，仅在显示电脑画面期间且坐标或按下状态变化时上报；
  • Windows 默认将新增触摸屏映射到主显示器，需要在「控制面板 → 平板电脑设置 → 显示 → 设置 → 触控输入」中绑定到副屏，仅需操作一次。乐鑫例程文档也说明需要这一步。

5.8 并入 PC 模式，与 USB 声卡共存

wifi_soundbox 应用中，蓝牙模式和 PC 模式是互相切换的关系，进入 PC 模式时才枚举 USB 扬声器和麦克风。副屏最初实现为插入即单独枚举，与 PC 模式冲突。最终改为与声卡相同的方式：进入 PC 模式时，在原有的类组合上加入显示类和触摸类，一并枚举。

为满足端点数量，USB 类配置中去掉了大容量存储（MSC）和虚拟串口（CDC），仅保留扬声器和麦克风。端点分配为：EP1 显示，EP2 触摸，EP3 声卡。

六、实现细节

本章按模块说明设备端的具体做法，便于在其他杰理芯片或其他屏幕上复现。文中 UsbDisp_*、UsbScreen_*、UsbTouch_* 为本项目新增的函数，其余为杰理 SDK 原有接口。

6.1 SDK 改动一览

副屏代码全部在 sdk/user/usb_screen/ 下，对 SDK 原有文件的改动只有以下几处，均由 TCFG_USB_SCREEN_ENABLE 宏包裹：

文件 改动 目的
sdk_config.h USB_DEVICE_CLASS_CONFIG_2_0 改为 `SPEAKER_CLASS MIC_CLASS`
board_develop_AC7925B.h 新增TCFG_USB_SCREEN_* 功能开关；开启触摸时强制 TCFG_USB_SLAVE_HID_ENABLE 1；类配置中含 MSC/CDC/HID 时 #error 功能开关与端点冲突检查
task_pc.c 的 usb_start() 高速口按默认类配置启动（class == 0）时，类组合改为 `USB_DEVICE_CLASS_CONFIG_2_0 USB_DISPLAY_CLASS`
usb_device.c 的 usb_device_mode() 在登记其他类之前先登记显示类和 HID 类；释放分支中调用UsbDisp_Release() 保证显示为接口 0、触摸为接口 1
user_setup.c 的 user_setup_filter() 函数开头先调用UsbDisp_SetupFilter()，返回非 0 即视为已处理 返回自定义设备描述符、能力字符串和触摸 Feature 报告
Makefile INCLUDES 加入副屏头文件目录；c_SRC_FILES 加入副屏源文件和 GUI Builder 生成的 setup_scr_usb_screen.c 编译
lcd_rgb_st72611_800x480.c LCD_ST72611_DCLK_NEGATIVE_EN 改为 0 修正屏接口采样时序（见 7.5 节）
lv_conf.h wifi_soundbox 的LV_MEM_SIZE 改为 512 KB 为副屏腾出内存（见 7.12 节）
app_msg.h APP_MODE_NET 移到 APP_MODE_BT 之前 修复模式循环（见 7.11 节），与副屏无关

USB_DISPLAY_CLASS 是新增的类位，取值 0x400（SDK 已用到 MIDI_CLASS 0x200）。

6.2 配置参数

板级开关（board_develop_AC7925B.h）：

宏 取值 说明
TCFG_USB_SCREEN_ENABLE 1 副屏总开关
TCFG_USB_SCREEN_TOUCH_ENABLE 1 触摸，依赖 SDK 触摸驱动
TCFG_USB_SCREEN_DEC_BENCH_ENABLE 0 硬件解码测速
TCFG_USB_SCREEN_BULK_BENCH_ENABLE 0 bulk 吞吐测试，置 1 时替代正式的收帧解码
TCFG_USB_SCREEN_PIXDUMP_ENABLE 0 显存导出（画质排查）

显示参数（class/usb_disp_class.h）：

宏 取值 说明
UDISP_SCREEN_W/H LCD_W/LCD_H 跟随lcd_board_cfg_template.h 选中的屏，换屏无需修改副屏代码；未定义时 #error
UDISP_JPEG_QUALITY 9 能力字符串中的Ejpg
UDISP_MAX_FPS 60 能力字符串中的Fps
UDISP_FRAME_LIMIT_BYTES 宽 × 高 × 0.52 单帧上限，也是每块帧缓冲的大小；800×480 时为 199680 字节，即Bl195
UDISP_STR_INDEX 9 能力字符串的 iInterface 索引，避开 SDK 已用的 5--8
UDISP_USB_PID 0x2986 / 0x2987 带触摸或声卡时为复合设备 0x2986，否则 0x2987

6.3 USB 显示类

描述符

  • 设备描述符：bcdUSB 2.00；复合设备时 class/subclass/protocol 为 0xEF/0x02/0x01，与 SDK PC 模式处理复合设备的方式一致，仅显示时为全 0；VID 0x303A；iProduct 指向字符串 2。
  • 接口描述符：bInterfaceClass 0xFF，subclass/protocol 为 0，两个端点，iInterface 为 9；接口号在登记时按顺序填写。
  • 端点描述符：EP1 IN 与 EP1 OUT，均为 bulk，包长按枚举速度填写（高速 512 字节，全速 64 字节）。

配置描述符无需整体替换。SDK 通过 usb_add_desc_config() 依次调用各类的描述符回调来拼接配置描述符，显示类只需提供输出接口和端点描述符的回调 UsbDisp_DescConfig()，并在其中用 usb_set_interface_hander()、usb_set_reset_hander() 安装接口请求和总线复位的处理函数。

能力字符串

类登记时按配置参数用 snprintf 生成 ASCII 字符串，再展开为 UTF-16LE 格式的字符串描述符（每个字符低字节为 ASCII 码、高字节为 0）。字符串描述符长度字段为 8 位，因此字符数上限为 62。

控制请求

UsbDisp_SetupFilter() 由 SDK 的 user_setup_filter() 最先调用，运行在 USB 中断上下文：

  1. 显示类未登记或不是高速口时直接返回 0，不影响其他模式。
  2. GET_DESCRIPTOR(DEVICE) 返回自定义设备描述符；GET_DESCRIPTOR(STRING) 索引为 2 或 9 时返回能力字符串。返回长度按主机请求的 wLength 截断。
  3. 其余请求交给触摸处理函数（见 6.8 节）；仍未处理的返回 0，由 SDK 原有逻辑处理（主机类型识别、扬声器/麦克风字符串等）。

端点与中断

  • 登记时用 usb_alloc_ep_dmabuffer() 分配端点 DMA 缓冲：OUT 端点 2 × 512 字节，IN 端点 512 字节（该接口保证 DMA 要求的 64 字节对齐）。
  • 总线复位回调中用 usb_g_ep_config() 配置两个端点，用 usb_g_set_intr_hander() 安装 OUT 端点中断，再用 usb_enable_ep() 使能。每次总线复位后端点都会重新配置。
  • OUT 端点中断只释放一个信号量，不读数据，读取由收帧线程完成。

释放

退出 PC 模式时 SDK 调用 usb_device_mode(usb_id, 0)，其中调用 UsbDisp_Release()：先清除 is_active 标志，再释放一次信号量，唤醒可能正在等待数据的线程，最后释放 DMA 缓冲。信号量只创建一次、不删除，避免释放时与等待线程竞争。

6.4 收帧

根据 7.1 节确认的 usb_g_ep_read 行为，读取只能「整包读」或「按精确剩余长度读」。收帧线程的流程如下：

  1. 用 usb_read_rxcount() 查询当前已到达的包长。为 0 时等待端点信号量（超时 20 ms）后重新查询。信号量计数可能多于实际包数，因此每次醒来都以查询结果为准。
  2. 以恰好等于包长的长度非阻塞调用 usb_g_bulk_read()，完整读出这一包。主机每帧用一次 bulk 传输发出，帧头位于该传输第一个包的开头。
  3. 按字节解析 16 字节帧头（不依赖结构体打包与对齐）：偏移 12 处的 32 位字中，低 10 位为 frame_id，高 22 位为 payload_total。
  4. 校验与分流：
    • 首包中帧头之后的数据量大于 payload_total：判定为失步（读到的是某帧中间的包），丢弃该包，等待下一个帧头；
    • 类型不是 JPEG：按长度读掉载荷，保持包边界同步；
    • 坐标或宽高超出屏幕：判定为坏帧头；
    • 长度超过帧缓冲、但载荷以 FFD8 开头：判定为超长帧，按长度整帧读掉，不逐包按坏帧头处理，以免长时间失步。
  5. 从帧缓冲池取一块缓冲，拷入首包中帧头之后的载荷，再阻塞读取精确的剩余长度。
  6. 检查载荷首尾是否为 FFD8 / FFD9。主机中途中断一帧时，按长度读取会把下一帧的开头拼进来，结尾不会是 FFD9，此时丢弃该帧。
  7. 校验通过后放入待解码队列，并释放「待解码」信号量。

线程优先级：收帧 20，解码 19，触摸 18。

6.5 帧缓冲池

  • 共 3 块，每块 UDISP_FRAME_LIMIT_BYTES。首次连接电脑时分配，之后不释放，避免反复分配大块内存造成碎片。
  • 数据结构为「空闲栈 + 待解码 FIFO」，由互斥锁保护；待解码帧数通过信号量通知解码线程。
  • 收帧线程取缓冲时优先取空闲块；没有空闲块时，取走待解码队列中最旧的一帧（计为丢帧）。
  • 解码线程只取最新的一帧，更旧的直接回收。
  • 收帧最多占用 1 块、解码最多占用 1 块，因此 3 块时收帧线程总能取到缓冲。

6.6 解码与显示

流水线搭建

使用 SDK 的 pipeline 框架，插件链与 apps/common/video/net_avi_player/pipeline_jpeg_dec.c 相同：

复制代码
virtual（软件送帧源）→ jpeg_dec（硬件 JPEG 解码）→ rep → imc（硬件缩放与格式转换）→ disp（写入视频图层 fb1）
  • 用 plugin_factory_find() 查找插件，pipeline_filter_add() 加入，pipeline_filter_link() 依次连接，再 pipeline_prepare()、pipeline_start()。
  • PIPELINE_SET_FORMAT 参数：type 为 VIDEO_BUF_TYPE_VIDEO_PLAY；pixelformat 为 VIDEO_PIX_FMT_JPEG 加上该 JPEG 的色度采样格式；源宽高取自 JPEG；显示窗口为全屏 (0, 0, LCD_W, LCD_H)；combine 必须为 1（见 7.3 节）。
  • PIPELINE_SET_BUFFER_LINE 设为 16，即解码器每 16 行输出一次。

按需重建

每帧先用 jpeg_get_sof_marker() 确认是 baseline JPEG，再用 jpeg_decode_image_info() 读取宽高和色度采样。如与当前流水线的参数不同，或流水线尚未建立，则关闭后按新参数重建。驱动发送的帧参数是固定的，因此正常情况下流水线只在首帧建立一次。局部更新帧（坐标不为 0 或尺寸不等于全屏）只计数、不解码；所用驱动不发送局部帧。

送帧

调用 pipeline_param_set(pipe, NULL, VIDIOC_RDBUF, &buffer)，buffer 指向帧缓冲中的 JPEG 数据。该调用为同步调用，返回时这一帧已写入 fb1，帧缓冲可以立即回收。

图层合成

fb1 由 disp 插件在流水线启动时分配。SDK 的 fb_combine 模块用 DMA2D 把 LVGL 图层 fb0 叠加在 fb1 之上，输出 RGB565 送屏。因此只要 LVGL 当前页面完全透明，屏幕上显示的就是 fb1 的内容。

会话结束

解码线程每 200 ms 超时醒来一次，检查显示类是否已释放（退出 PC 模式或拔线）。检测到释放后：关闭流水线（fb1 随之释放）、切回原页面、回收所有待解码帧。

6.7 UI 页面切换

  • 在 GUI Builder 中新建页面 usb_screen：只有一个 Screen，背景不透明度 bg_opa 为 0，不放任何控件。新建页面的注意事项见 7.2 节。
  • LVGL 接口只能在 LVGL 线程中调用。解码线程用 SDK 的 lvgl_rpc_post_func() 把页面切换函数投递到 LVGL 线程执行。
  • 进入：收到第一帧并建立流水线后，调用 GUI Builder 生成的 ui_load_scr_anim() 加载 usb_screen 页面，参数与生成代码中的页面跳转一致：无动画、删除原页面对象、原页面压入页面栈。
  • 退出：只在当前页面仍是 usb_screen 时处理（已被其他模块切走则不干预）。页面栈非空时弹栈回到原页面，否则回到音乐播放页。
  • 「正在显示电脑画面」标志为 volatile 布尔量，由解码线程写、触摸线程读。

6.8 触摸

报告描述符

采用 Windows 触摸屏所需的最小集合，单点：

  • Usage Page Digitizer，Usage Touch Screen，应用集合；
  • 输入报告（Report ID 1）：一个 Finger 逻辑集合，包含 Tip Switch 和 In Range（各 1 位，另补 6 位常量）、Contact Identifier（8 位）、X 和 Y（各 16 位）；集合外为 Contact Count（8 位）；
  • X/Y 的逻辑最大值为屏幕宽、高减 1；物理尺寸按屏幕像素间距 0.11 mm 计算，单位厘米、指数 −2。物理尺寸只影响 Windows 估算 DPI，不影响坐标映射；
  • Feature 报告（Report ID 2）：Contact Count Maximum，值为 1。

输入报告共 8 字节：[报告 ID][按下|在范围][触点 ID][X 低][X 高][Y 低][Y 高][触点数]。抬起时 Tip Switch 与 In Range 为 0，触点数仍为 1，表示该触点结束。

登记

在显示类之后用 SDK 的 hid_desc_config 和 hid_register() 登记 HID 接口（接口 1），再用 hid_set_report_desc() 替换为上述报告描述符。HID 类不放入 USB_DEVICE_CLASS_CONFIG_2_0，只在板级强制打开 TCFG_USB_SLAVE_HID_ENABLE 以编译 hid.c，PC 模式原有的类组合保持不变。

GET_REPORT 应答

在副屏的 setup 处理中应答接口 1 的 GET_REPORT 请求：Feature 报告 2 返回 [2, 1]；输入报告 1 返回最近一次发送的报告；其他请求返回 STALL。

坐标采集

不修改 GT911 驱动。独立线程在显示电脑画面期间每 10 ms 调用一次 SDK 的 get_touch_x_y_status()，读取最新坐标和按下状态。该坐标已按屏幕像素换算，与副屏分辨率一一对应，无需再映射。

  • 只在按下、移动、抬起时发送报告；按住不动不重复发送，Windows 按时间判断长按。
  • 未显示电脑画面时，线程每 200 ms 检查一次。若会话结束时仍处于按下状态，补发一包抬起，避免电脑端一直保持按下。
  • usb_screen 页面没有控件，LVGL 同时收到触摸也不会误触发。

发送

设备未进入 Configured 状态时不发送，否则 hid.c 会积压报告，在配置完成后集中发出。发送使用同步接口 hid_tx_data()，原因见 7.6 节。

6.9 并入 PC 模式

  • 进入 PC 模式时 SDK 调用 usb_start(1, 0)，class 为 0 表示按板级类配置启动。挂接点在此把类组合改为 USB_DEVICE_CLASS_CONFIG_2_0 | USB_DISPLAY_CLASS。
  • usb_device_mode() 按以下顺序登记：显示（接口 0）→ 触摸（接口 1）→ 扬声器/麦克风（接口 2--4，带 IAD）。显示接口必须是接口 0，因为驱动 INF 按 MI_00 匹配。
  • 端点分配：EP1 显示，EP2 触摸，EP3 声卡（SDK 原有分配）。SDK 中 MSC 默认使用 EP1、CDC 使用 EP2，因此类配置中不能保留这两者，板级配置中用 #error 检查。
  • 退出 PC 模式时，SDK 调用 usb_device_mode(usb_id, 0) 释放各类，显示类随之释放，解码线程检测到后结束会话。

6.10 电脑端使用步骤

  1. 开发板切换到 PC 模式，用 USB 线连接电脑的 USB 2.0 及以上接口。
  2. 如此前用 Zadig 为该设备安装过 WinUSB，需先删除，否则 IDD 驱动无法绑定：用 pnputil /enum-drivers 找到提供者为 libwdi、硬件 ID 含 303A 的 oemNN.inf，再执行 pnputil /delete-driver oemNN.inf /uninstall /force。
  3. 运行驱动安装包。「设置 → 系统 → 屏幕」中出现一块 800×480 显示器，选择「扩展这些显示器」。
  4. 在「控制面板 → 平板电脑设置 → 显示 → 设置 → 触控输入」中，将触摸屏绑定到副屏。
  5. 如需从开发板放音，在 Windows 声音设置中选择该设备的扬声器。

6.11 调试与测试工具

工具 位置 用途
测试图生成 tools/gen_test_jpg.py 按屏幕分辨率生成不同场景、质量、色度采样的测试 JPEG，并导出为 C 数组
解码测速 bench/usb_screen_bench.c 循环解码上述测试图，统计每帧耗时
bulk 吞吐测试 tools/bulk_bench.py、bench/usb_bulk_bench.c 电脑端发送带序号的数据，设备端校验并统计吞吐
Python 发送端 tools/send_frames.py 不依赖 IDD 驱动，发送测试图或抓屏画面；分辨率与单帧上限从设备能力字符串读取；需配合 WinUSB
显存导出 bench/usb_screen_pixdump.c、tools/pixdump_parse.py 用 SDK 的fb_combine_set_out_cb() 挂合成输出回调，截取 fb1 和送屏缓冲的同一区域，经串口导出；电脑端还原为 PNG，并与截图比对误差
setup 请求记录 class/usb_disp_class.c 中断中把每个 setup 请求和总线复位写入环形缓冲，在线程中打印，用于排查枚举问题
运行统计 app/usb_screen_app.c 每秒打印收帧与解码帧率、平均帧大小、解码耗时，以及丢帧、坏帧头、接收错误、超长帧、解码错误计数

七、问题与解决

7.1 USB 读取函数丢弃未读完的数据包

现象：按「先读取 16 字节帧头，再读取剩余数据」的方式实现时，数据持续错位。

分析 ：SDK 底层 USB 协议栈闭源，以 LLVM bitcode 形式提供（cpu.a），可用 clang -S -emit-llvm -x ir 转换为可读的 IR 进行分析。确认 usb_g_ep_read 的行为如下：

  • 每次读取一个数据包，只拷贝 min(包长, 剩余长度) 字节，随后释放整个包，未拷贝的部分丢失；
  • 收到短包不会结束读取，而是继续等待下一个包；
  • 阻塞读取超时（约 2 s 加每包 20 ms）返回 0，已读取的部分作废。

解决 ：先通过 usb_read_rxcount() 获取当前包长度，完整读出首包并解析帧头，再按帧头中的长度精确读取剩余数据。

7.2 新建 UI 页面在 GUI Builder 中不显示

现象：复制现有页面的 json 文件后，JLGuiBuilder 中看不到新页面。

原因 ：新页面需要在四处登记：project.jlui 的 screenList、ui.json、ui/<页面>.json、scene.json，其中决定工具显示哪些页面的是 screenList。打包后还需要手动将生成的 setup_scr_<页面>.c 加入 SDK 的 Makefile。另外，复制页面时原页面的手势事件也被一并复制，需要清除。

7.3 视频层不参与合成时无法显示

设想 ：将 disp 插件设为 combine=0，视频层直接送屏，省去 DMA2D 合成开销。

结果 ：分析闭源的 disp 插件（video.a）后确认，combine=0 时插件不会打开输出设备，帧数据只保留在缓冲区中，不会送屏；该模式用于编码等自行读取缓冲区的场景。后续 A/B 测试也证明合成并非瓶颈（见 5.6 节），因此保持 combine=1。

7.4 JPEG 质量等级 10 画质最差

现象：将质量等级从 8 提高到 10 后，画面方块感更加明显。

分析：驱动在画面静止时约每秒补发一帧，因此可以用同一张静止壁纸的单帧大小比较实际压缩程度：

质量等级 单帧大小 现象
8 45 KB 天空、水面有 16×16 宏块状黄绿色斑
9 67 KB 色斑消失
10 12 KB 整屏方块

驱动对等级 10 的处理与预期不符，实际压缩最重。最终取值为 9。

7.5 渐变区域出现彩色等高线，静止画面像素闪烁

这是本项目中排查时间最长的问题。

现象：天空、水面等渐变区域出现黄绿色等高线，静止画面上的像素也在闪烁。随后发现 LVGL 自身绘制的专辑封面也有同样现象。

排查过程：

  1. 怀疑 JPEG 压缩：提高画质后宏块色斑消失，但细等高线仍在。
  2. 怀疑 RGB565 色深不足：用电脑截图离线模拟 RGB565 截断和抖动，模拟结果平滑，与实拍差异很大，排除。
  3. 导出显存比对：新增调试功能，在合成模块的输出回调中截取一块解码后的视频层（YUYV）和最终送屏缓冲（RGB565），经串口以十六进制导出，电脑端用 Python 还原为图片，与电脑截图逐像素比对。结果显示：解码误差平均仅 1--3 个色阶，送屏缓冲平滑、无等高线。显存数据正确，问题发生在显存到屏幕的传输环节。
  4. 静止画面显存不变而屏幕像素变化，进一步指向 RGB 并口的时钟采样时序。

原因 ：屏幕规格书中 DCLK polarity: negative 表示屏幕在 DCLK 下降沿采样 ；屏驱动据此配置了 CLK_NEGATIVE，但实测杰理该配置表示芯片在下降沿输出数据 。输出与采样在同一边沿，建立/保持时间余量为零，屏幕可能锁存到新旧混合的数据。渐变跨越色阶时多根数据线同时翻转（例如 01111 → 10000），采样错误即表现为沿等高线分布的彩色线；每帧出错位置不同，因此产生闪烁。

解决：将 DCLK 极性改为另一边沿（芯片上升沿输出、屏幕下降沿采样，余量为半个时钟周期，约 20 ns）。修改一项配置后，等高线和闪烁全部消失。

经验：

  • 屏幕厂商描述的时钟极性通常指采样沿，芯片厂商的配置项可能指输出沿，二者含义需实测确认。
  • 显存导出比对能有效区分「数据错误」与「接口时序错误」，适用于各类显示异常的排查。

7.6 HID 异步发送竞态导致触摸失灵

现象 ：触摸初期正常，一段时间后完全失灵，串口持续输出 .。

原因 ：SDK hid.c 中的异步发送函数 hid_send_buf_async() 存在竞态：

c 复制代码
usb_g_intr_write(usb_id, HID_EP_IN, NULL, len);   // ① 启动发送
hid_info[usb_id]->trig = 1;                        // ② 标记发送中

主机以 1 ms 间隔轮询。若数据包恰好在 ① 和 ② 之间被取走，发送完成中断检测到 trig == 0 后直接返回；随后 trig 被置 1，且不会再有中断将其清零。此后所有报告滞留在缓冲区中无法发出，缓冲区满后持续打印 .。双核环境下更容易触发。SDK 原有场景仅偶尔发送音量键，因此不易暴露。

解决 ：改用同步发送接口 hid_tx_data()。

7.7 Windows 枚举触摸屏时请求 Feature 报告

Windows 识别触摸屏时会通过 GET_REPORT 读取「最大触点数」Feature 报告（实测请求为 bmRequestType 0xA1, bRequest 0x01, wValue 0x0302），而 SDK hid.c 未处理该请求。在副屏的 setup 处理函数中补充应答后，枚举正常。

7.8 字符串描述符索引冲突

现象：并入 PC 模式后，Windows 中扬声器设备的名称变为能力字符串。

原因：能力字符串最初使用索引 5，而 SDK 中索引 5 为扬声器接口名称。副屏的 setup 处理函数先于 SDK 执行，导致扬声器名称被覆盖。

解决：能力字符串改用未被占用的索引 9（索引 5--8 分别为扬声器、麦克风、大容量存储、UVC 使用）。

7.9 setup 处理函数应插入而非替换

早期为返回自定义设备描述符，直接替换了 SDK 的 user_setup_filter。单独枚举副屏时没有问题，但并入 PC 模式后，PC 模式依赖该函数识别主机类型（Windows / iOS / Android）并应答扬声器、麦克风的字符串请求。

解决：改为在 SDK 原函数开头先调用副屏处理函数，副屏不处理的请求继续走原有逻辑。

7.10 偶发总线复位

现象 ：测试中出现过两次：短时间内连续多次 usb suspend（一次为 0.1 s 内 9 次），随后总线复位，Windows 重新枚举设备，电脑端 Python 发送脚本报 USBError [Errno 5]。设备端错误统计均为 0，并可自动恢复。

分析：怀疑与 USB 线缆、Hub 或 Windows 的「USB 选择性暂停」节能策略有关，根因尚未确认。

处理：电脑端发送脚本增加自动重连，IDD 驱动本身可自动恢复连接。如需排除节能策略的影响，可在电源选项中关闭「USB 选择性暂停」。

7.11 模式切换无法回到蓝牙模式

现象：按模式键可从蓝牙依次切换到 PC 模式，但之后只在「音乐 → PC」之间循环，无法回到蓝牙模式。

原因 ：模式循环函数只在 [APP_MODE_NET, APP_MODE_SINK) 区间内轮转，而该应用的模式枚举中 APP_MODE_BT 位于 APP_MODE_NET 之前（SDK 中其他应用的顺序相反），导致蓝牙模式不在循环范围内。

解决：调整枚举顺序，使蓝牙模式位于循环区间内。该问题属于 SDK 本身，与副屏功能无关。

7.12 LVGL 内存池优化

LVGL 内存池配置为 1 MB，运行中最大使用量仅 125 KB（播放音乐时 199 KB）。主要风险来自专辑封面：原实现按图片原始分辨率解码到内存池，一张 500×500 的封面需要约 500 KB。

解决：封面最长边超过 200 像素时，在 YUV 转 RGB565 的过程中按区域平均缩小（而非隔点抽样，避免锯齿），再将内存池减为 512 KB。副屏工作期间剩余内存由约 280 KB 增加到约 800 KB。

7.13 增量编译未更新固件

编译过程被中断后残留了一个 0 字节的 sdk.elf，make 认为链接产物已是最新，跳过了链接步骤，导致烧录的仍是旧固件。删除该文件后重新编译即可。遇到「修改未生效」时，应首先检查各级编译产物的时间戳。

八、实测数据汇总

场景 数据
拖动窗口 收帧与解码 58--60 fps，屏幕刷新 55--56 fps
播放 30 fps 视频 收帧、解码、显示均为 30 fps
解码耗时 平均 11 ms，最大 13 ms
单帧大小（质量等级 9） 静止壁纸约 67 KB
错误计数 帧头错误、接收错误、解码错误、超长帧均为 0
CPU（60 fps） CPU0 5%；CPU1 15%，其中收帧线程 11.3%、DMA2D 合成 2.3%、解码线程 0.85%
剩余内存 副屏工作 806 KB；副屏 + USB 放音 749 KB；蓝牙播放 3.1 MB

九、待完善事项

  • 长时间稳定性测试（连续运行 2 小时、反复插拔 50 次）尚未系统进行。
  • 偶发总线复位的根因尚未确认。
  • 收帧缓冲按单帧上限 195 KB 分配，统计实际最大帧后预计可再节省约 150 KB。

十、总结

  1. 优先验证风险最高的环节。 第一阶段即测试硬件解码速度，确认单帧约 11.5 ms 后，再投入后续开发。
  2. 尽量复用现有方案。 协议与乐鑫例程保持一致，可直接使用已签名的驱动，电脑端无需开发；HID 和 UAC 复用 SDK 已有的类驱动，只补充缺失的部分。
  3. 闭源库的行为应通过分析确认，而非推测。 杰理 SDK 的闭源库以 LLVM bitcode 形式提供，转换为 IR 后可以阅读，USB 读取函数和 disp 插件的行为均由此确认。
  4. 显示异常先导出显存。 显存数据与源图像的逐像素比对，能够快速区分数据问题与接口时序问题。
  5. 控制对 SDK 的改动范围。 新增代码集中存放，SDK 中只保留由功能宏包裹的挂接点；收益不明显的改动及时撤回。

参考资料

相关推荐
我是海飞3 小时前
杰理 JL703N SDK 实现 AI 自动化调试：自动进入下载模式、下载、重启与日志抓取
人工智能·单片机·自动化·音视频·杰理
Zwawa3 小时前
PID 的三个参数之外：位置式、增量式和反馈控制
c语言·单片机·嵌入式
创界工坊工作室3 小时前
29-基于单片机的万年历设计
stm32·单片机·嵌入式硬件·proteus
木由里予3 小时前
NAND 这门生意
运维·服务器·网络·单片机
律宏阔4 小时前
Windows 双网卡配置：通过跃点数实现网线访问局域网、Wi-Fi 访问公网
windows
沐欣工作室_lvyiyi4 小时前
基于STM32的社区养老控制系统设计（论文+源码）
stm32·单片机·嵌入式硬件·社区养老控制系统·保定理工学院·华德学院·淮南师范学院
一禅（OneZen）4 小时前
小米平板 5 Pro 5G（enuma）完整 LineageOS 系统刷机流程
5g·智能手机·电脑·echo·ceho 命令·ceho 语法
Source.Liu4 小时前
【A11】拥有者模式平台架构笔记
windows·笔记·架构·rust
snow@li4 小时前
单片机：全景梳理核心原理与体系深度分析
单片机·嵌入式硬件
热门推荐
01国内可直接用、免费额度/永久免费的大模型API清单（含 SiliconFlow、火山、阿里、智谱、百度、Kimi、DeepSeek、DMXAPI 等）02历年考研数学一、数学二、数学三真题试卷及答案PDF03「全语录+省流版」邵艾伦 × 孙宇晨：聊风口、聊个人IP、聊年轻人如何抓住 AI 时代的机会04GitHub 镜像站点05几个好用的ip纯净度检测网站06Telegram APK 下载安装完整指南 — 2026年最新07Windows 10/11 如何退出微软账户并改用本地账户登录（含找不到选项的解决方法）08蜘蛛磁力 搜索引擎大全，如何使用蜘蛛磁力查找磁力链接09微信历史版本含下载地址（ Windows PC | 安卓 | MAC ）及设置微信不更新10轻量化AI渗透武器库｜ARTEX自主攻防系统、资产梳理、漏洞挖掘、链路分析全流程智能化落地
